一、产品介绍
HX-01 是一款免驱 USB 音频编码模块，搭载 USB 编码 DSP 芯片，借助标准 USB 接口实现模拟音频信号输入输出，可直接替代设备原有声卡，支持立体声输出，兼容线路信号与驻极体电容麦克风输入。 新版本新增单拾音焊盘与存储芯片，支持灵活配置工作模式，同时兼容半孔贴片、插针插座两种安装方式，便于集成到各类产品中。
二、产品性能特点
- 免驱跨平台兼容：遵循 USB Audio 2.0 协议，向下兼容 USB1.1/1.0，无需安装驱动，可直接适配 Windows 全系统、macOS、Android4.4 及以上设备。
- 音频通道灵活适配：默认立体声音频输出，支持线路电平信号、驻极体电容麦克风两种音频输入源，可实现单声道 / 双声道拾音切换。
- 高集成简化外围电路：内置 LDO 稳压、麦克风偏置电路、可编程增益放大单元，无需额外搭建运放、偏置电阻，外围仅需搭配按键与指示灯。
- 完善人机交互功能：预留播放切歌、音量调节、静音等多路按键引脚，搭配播放、静音状态指示灯，完整实现多媒体控制逻辑。
- 优良声学表现：支持 8kHz~48kHz 全系列音频采样率，动态范围 83dB、信噪比 82dB，音频失真低，人声采集清晰。
- 硬件兼容两种装配工艺：模块同时支持半孔贴片 SMT 量产、插针插座手工调试，适配批量生产与样机开发。
- 工业级稳定可靠性：工作温度区间为 - 20℃~65℃，宽电压 4~5.5V 供电，数字地与模拟音频地分离，有效抑制电磁噪声干扰。
- 可自定义硬件参数：支持修改 USB 硬件 VID/PID、麦克风增益、EQ 均衡参数，解决多声卡并联地址冲突问题。
三、产品核心参数
- 通信协议：USB Audio 2.0，兼容 USB1.1、USB1.0
- 支持采样率：8kHz、11.025kHz、12kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、48kHz
- 适配系统：Windows XP/7/8/10、macOS、Android 4.4 及以上
- 供电规格：输入电压 4~5.5V（标准 5V USB 供电）；内置 3.3V 稳压输出，最大负载 250mA
- 输出驱动能力：32Ω 耳机负载典型输出功率 14mW，16Ω 耳机负载典型输出功率 28mW

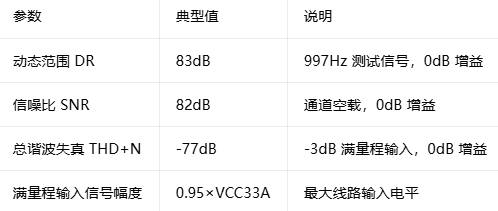

- 拾音声学指标：麦克风增益可调范围 - 7.5dB~+39dB，增益步进 1.5dB；动态范围 83dB，信噪比 82dB，THD+N 为 - 77dB
- 物理尺寸：34.2mm×18.9mm，23pin 双排引脚，引脚间距 2.5mm
- 环境参数：工作温度 - 20℃~65℃，工作相对湿度≤90%（无凝露）
- 封装形式：半孔贴片、插针插座双模式
引脚分层功能定义

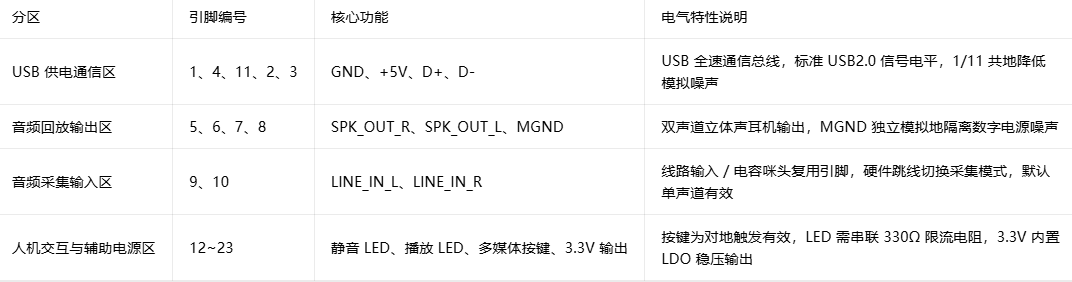

模块 23 个引脚按功能划分为四大分区，完整信号定义如表 1 所示。 表 1 HX-01 模块引脚功能分区表
四、产品应用场景

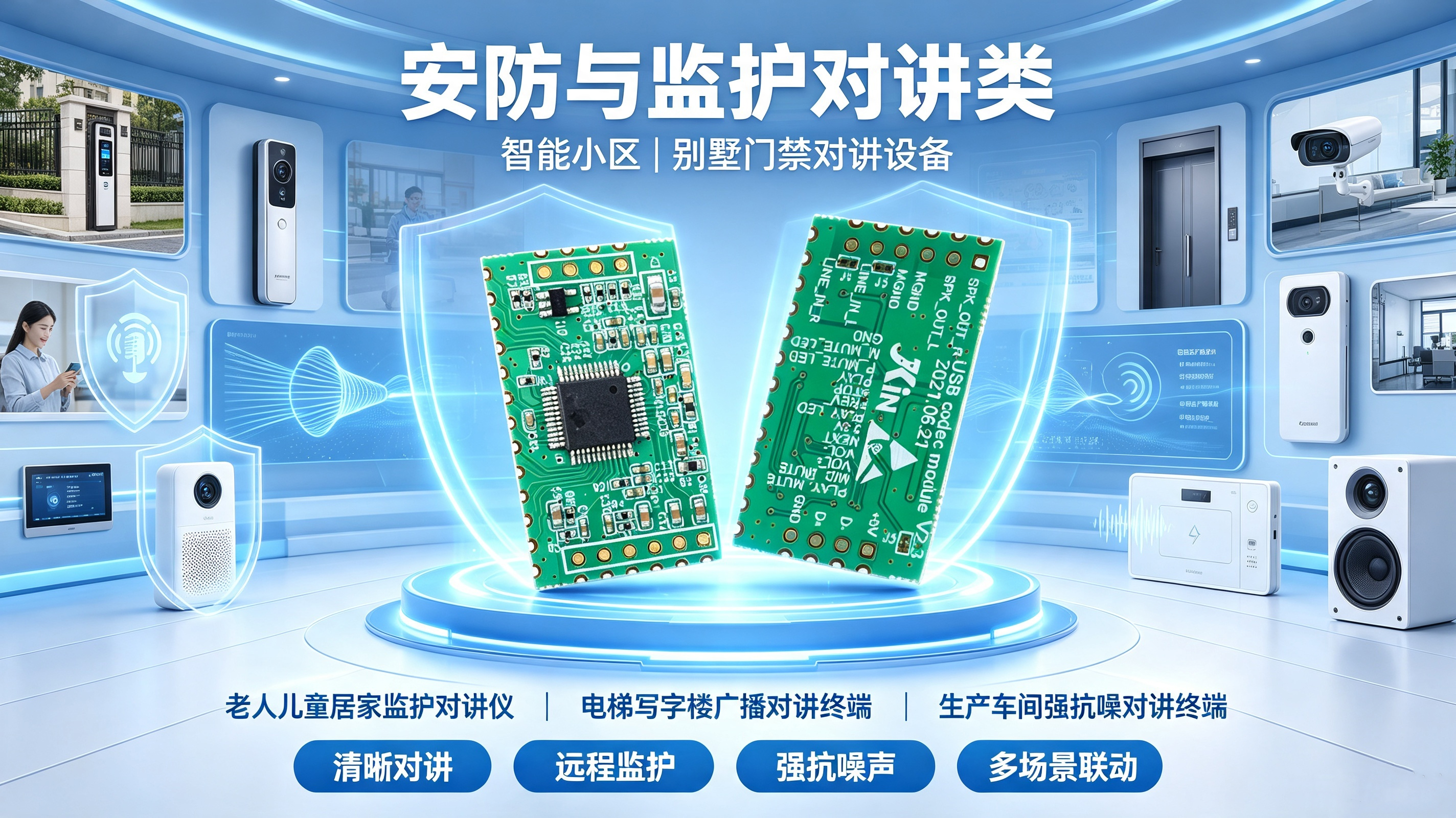

（一）安防与监护对讲类
- 智能小区、别墅门禁对讲设备；
- 老人、儿童居家监护对讲仪；
- 电梯、写字楼、生产车间广播对讲终端。

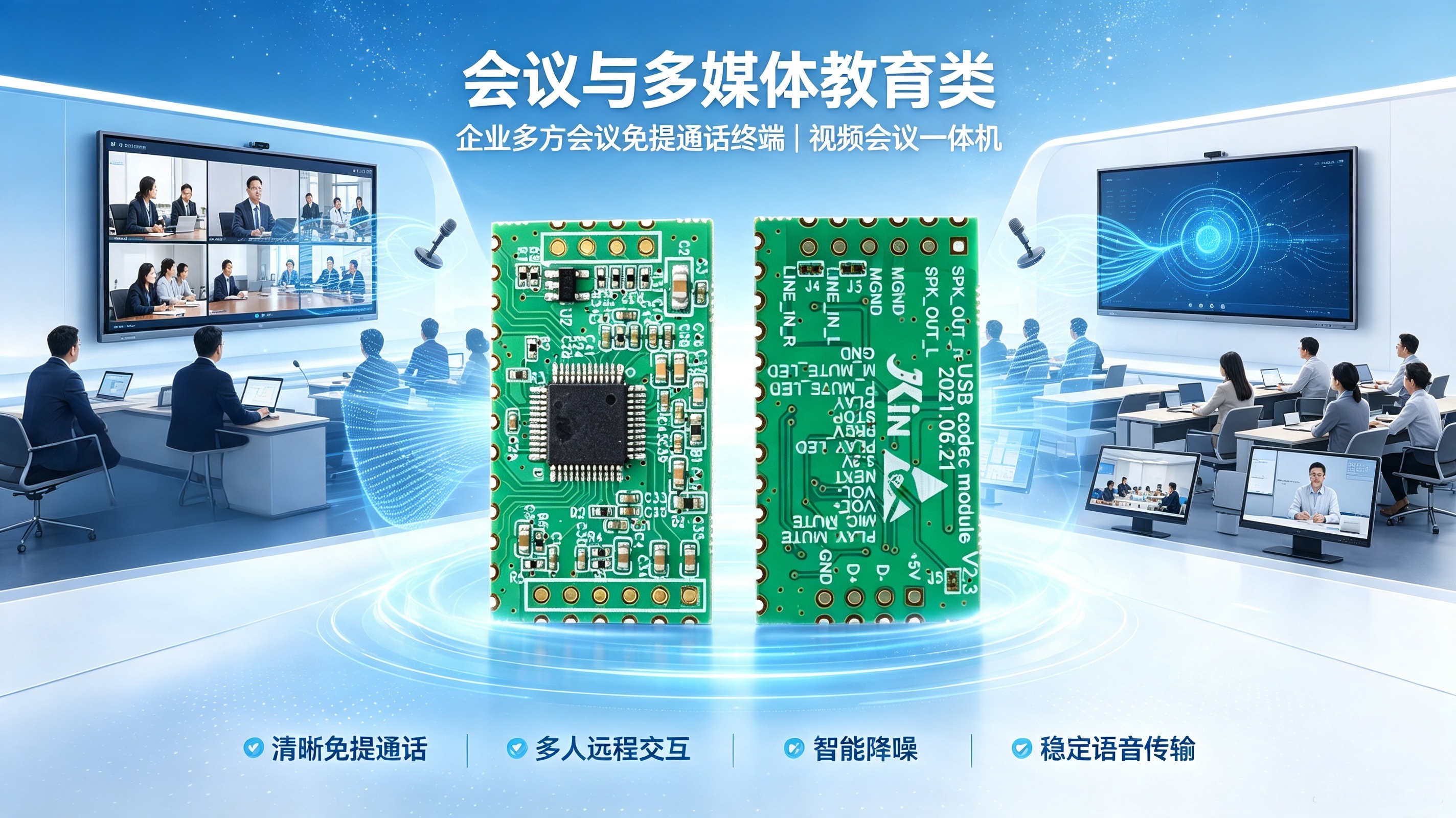

（二）会议与多媒体教育类
- 企业多方会议免提通话终端、视频会议一体机；
- 线上授课、多媒体教学通话平板；
- 商用、工业免提通话平板电脑。

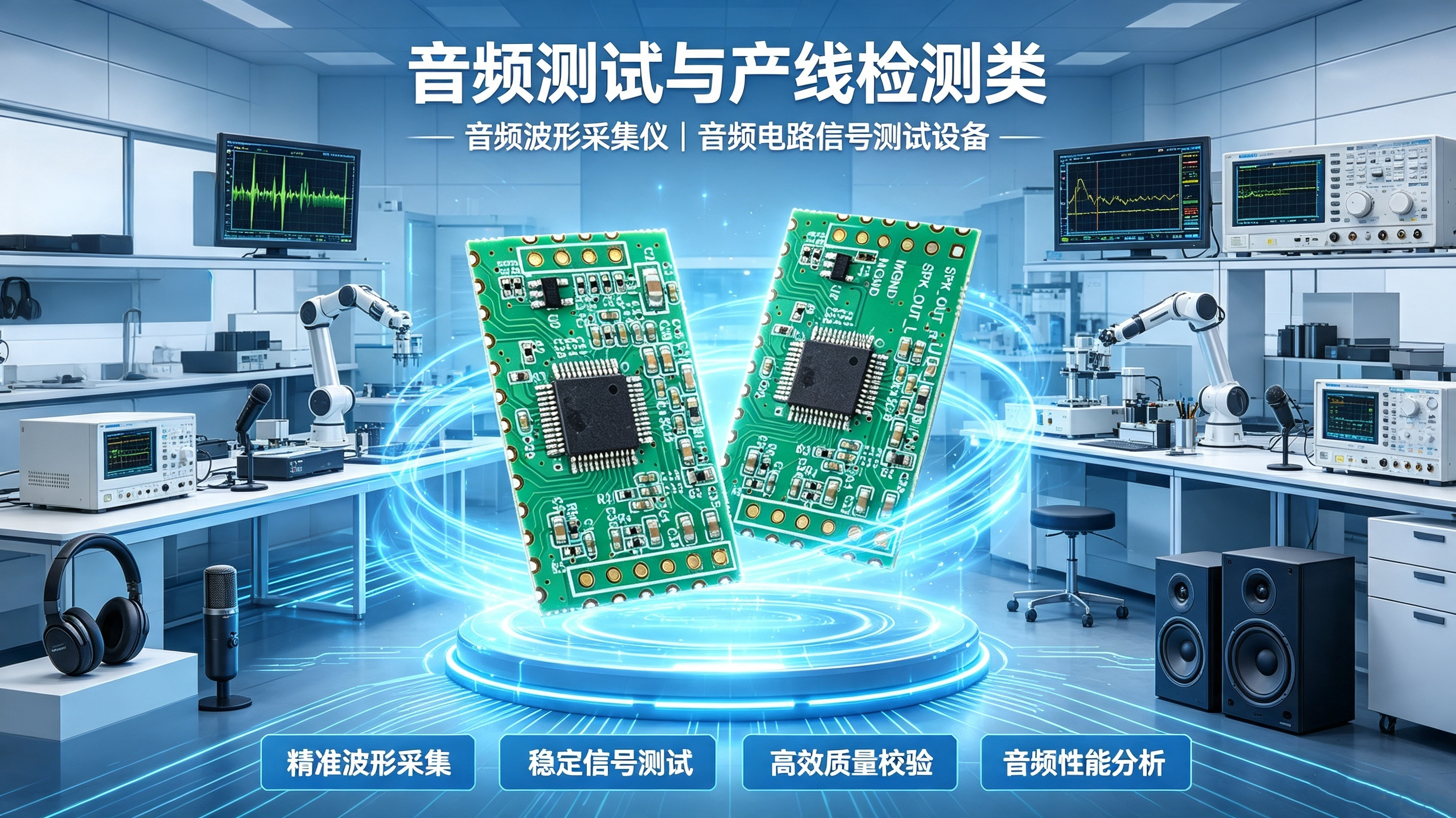

（三）音频测试与产线检测类
- 音频波形采集仪、音频电路信号测试设备；
- 耳机、麦克风、音箱产品。

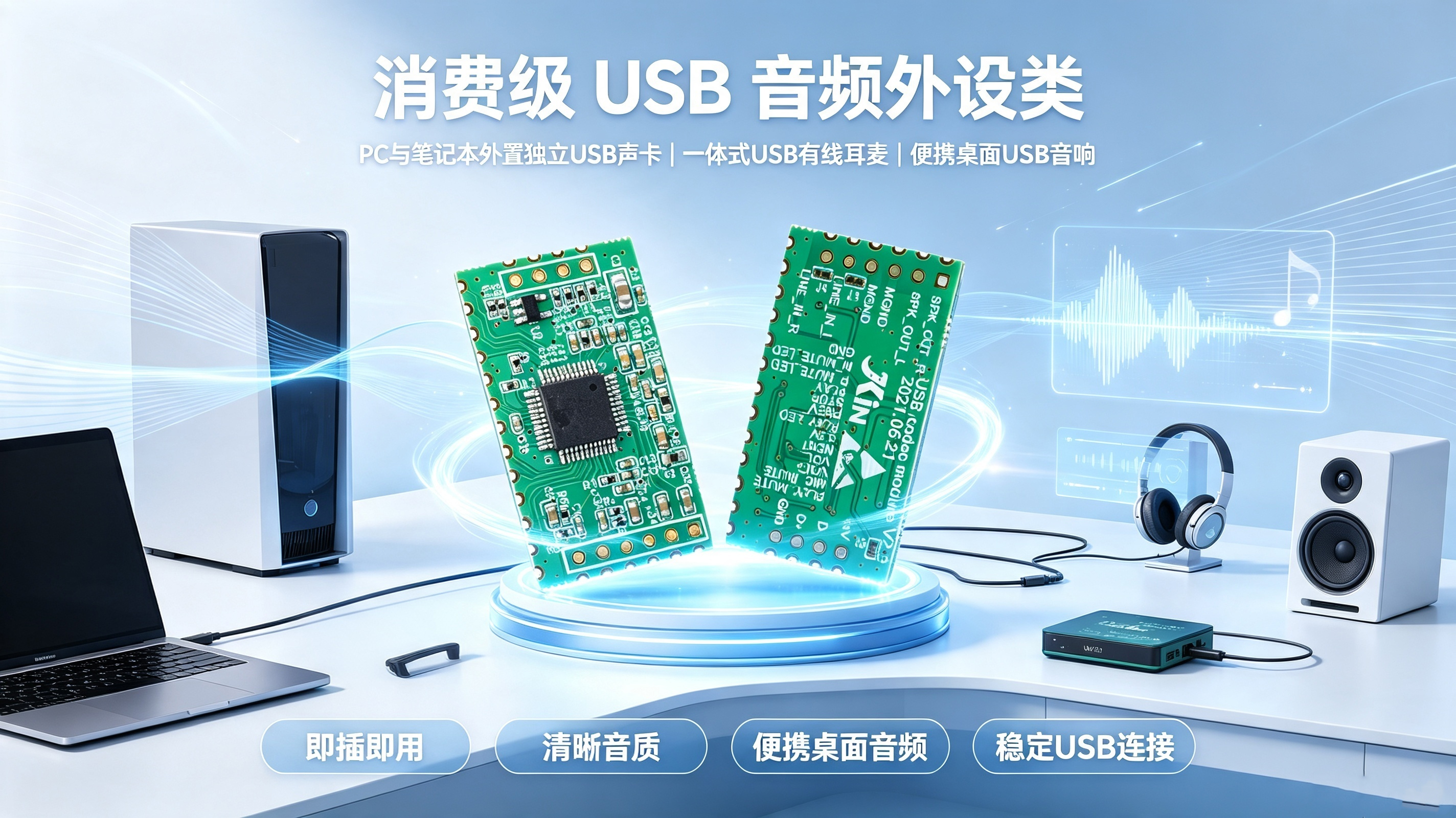

（四）消费级 USB 音频外设类
- PC、笔记本外置独立 USB 声卡；
- 一体式 USB 有线耳麦；
- 便携桌面 USB 音响。

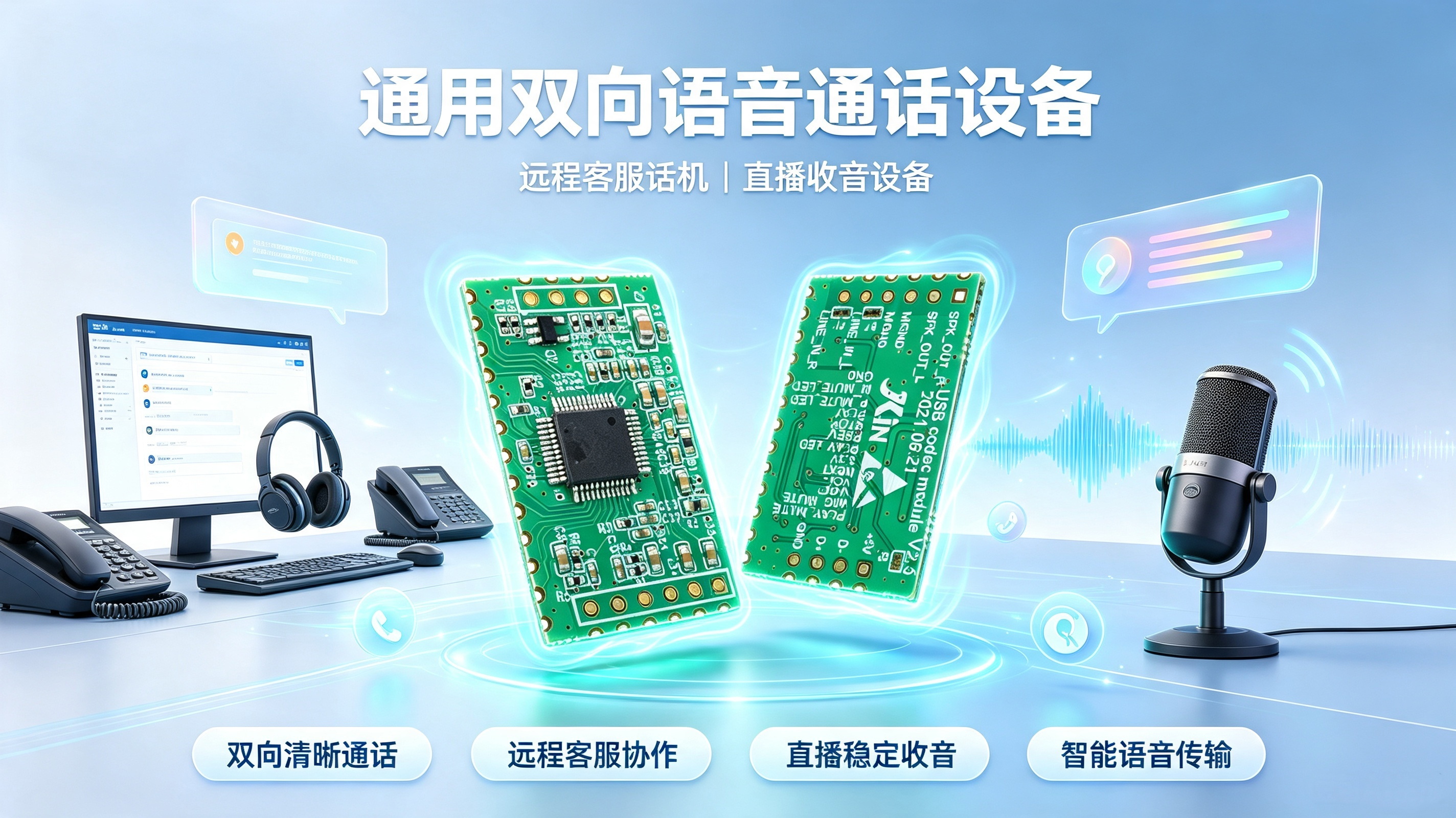

（五）通用双向语音通话设备
- 远程客服话机、直播收音设备；
- 门店、企业网络免提通话系统。

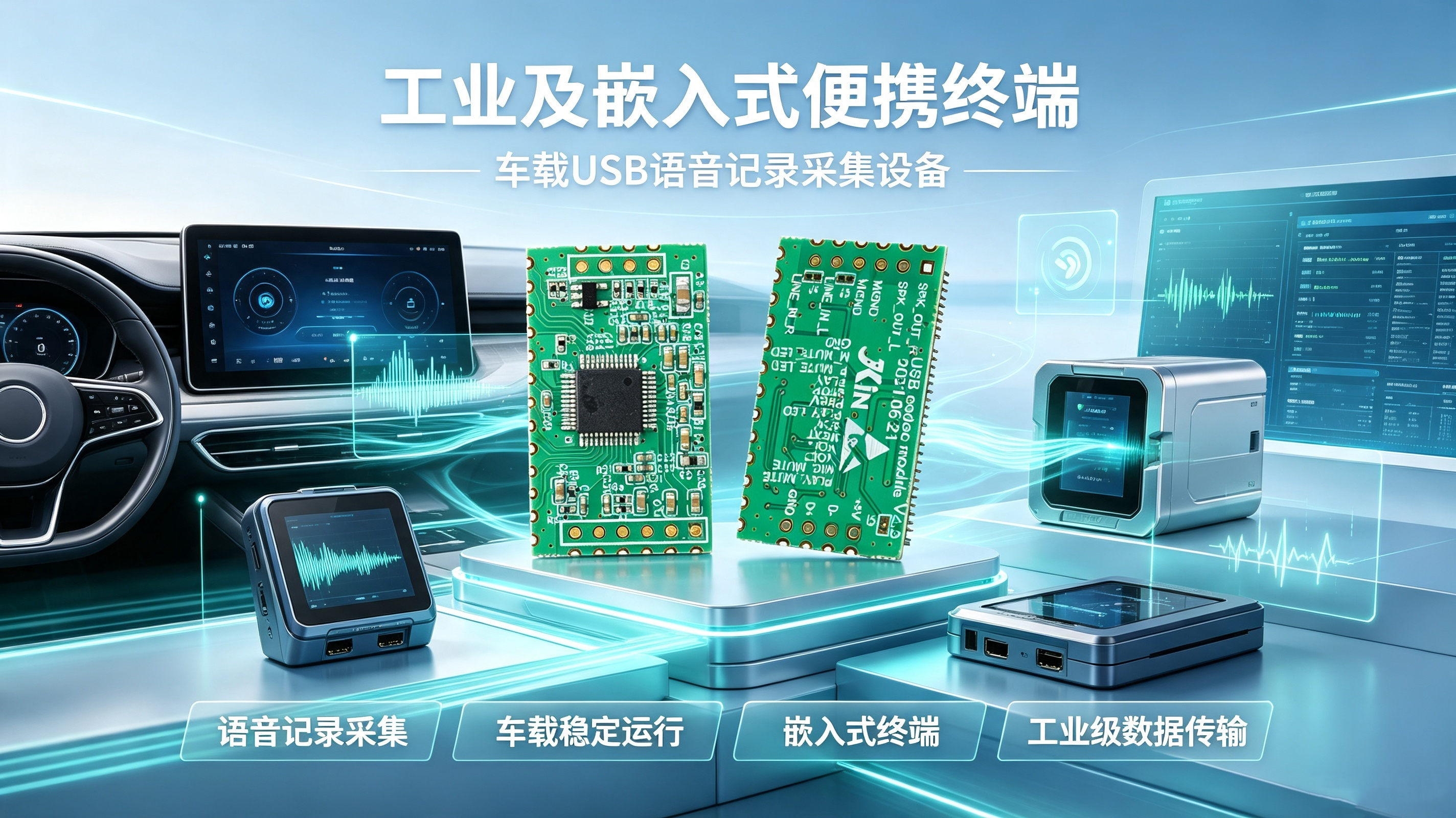

（六）工业及嵌入式便携终端
- 安卓工业触控一体机、现场巡检平板；
- 车载 USB 语音记录采集设备。
总结
HX-01 模块凭借免驱适配、高集成度、优异声学性能与工业级稳定特性，可一站式满足消费、安防、教育、工业多领域双向语音设备的音频开发需求，是轻量化嵌入式音频系统的标准化优选方案。
