C# WinForms 手搓 Modbus RTU 调试助手：不依赖第三方 Modbus 库，从 CRC16 到 8 种功能码完整实现

文章摘要： 本文使用 C# + WinForms + SerialPort，从零实现一个 Modbus RTU 主站调试助手，不调用 NModbus、EasyModbus 等第三方 Modbus 通信库。通过手动拼接报文、计算 CRC16、解析线圈位和寄存器数据，完整理解 01、02、03、04、05、06、0F、10 功能码，以及串口粘包、分包、异常响应和广播地址等常见问题。

关键词： C#、WinForms、Modbus RTU、串口通信、RS485、CRC16、PLC、上位机、SerialPort、工业通信

适用环境： Visual Studio、.NET Framework 4.8、Windows、Modbus RTU 模拟器或真实 PLC/仪表

文章目录

[C# WinForms 手搓 Modbus RTU 调试助手：不依赖第三方 Modbus 库，从 CRC16 到 8 种功能码完整实现](# WinForms 手搓 Modbus RTU 调试助手：不依赖第三方 Modbus 库，从 CRC16 到 8 种功能码完整实现)
- [前言：为什么还要"手搓"Modbus RTU？](#前言：为什么还要“手搓”Modbus RTU？)
- [一、先看懂 Modbus RTU 报文](#一、先看懂 Modbus RTU 报文)
- 二、项目结构设计
- [三、CRC16：Modbus RTU 的关键一步](#三、CRC16：Modbus RTU 的关键一步)
- [四、读取线圈：功能码 0x01 和 0x02](#四、读取线圈：功能码 0x01 和 0x02)
- - 线圈响应为什么要按位解析？
- [五、读取寄存器：功能码 0x03 和 0x04](#五、读取寄存器：功能码 0x03 和 0x04)
- [六、写单个线圈：功能码 0x05](#六、写单个线圈：功能码 0x05)
- [七、写单个寄存器：功能码 0x06](#七、写单个寄存器：功能码 0x06)
- [八、写多个线圈：功能码 0x0F](#八、写多个线圈：功能码 0x0F)
- [九、写多个保持寄存器：功能码 0x10](#九、写多个保持寄存器：功能码 0x10)
- [十、串口通信：为什么不能只调用一次 Read？](#十、串口通信：为什么不能只调用一次 Read？)
- - 读取类响应如何确定长度？
  - [写入类响应为什么是 8 字节？](#写入类响应为什么是 8 字节？)
  - 发送前清空缓冲区
- 十一、异常响应不能忽略
- [十二、从站地址 0 为什么没有响应？](#十二、从站地址 0 为什么没有响应？)
- [十三、封装对外 API](#十三、封装对外 API)
- [十四、WinForms 调试助手的功能](#十四、WinForms 调试助手的功能)
- 十五、联调步骤
- [十六、最容易踩的 12 个坑](#十六、最容易踩的 12 个坑)
- - [1. CRC 字节序写反](#1. CRC 字节序写反)
  - [2. 寄存器字节序写反](#2. 寄存器字节序写反)
  - [3. 把十六进制当成另一种数据类型](#3. 把十六进制当成另一种数据类型)
  - [4. 认为一次 Read 就能收完整帧](#4. 认为一次 Read 就能收完整帧)
  - [5. 批量线圈按高位优先打包](#5. 批量线圈按高位优先打包)
  - [6. 使用 LINQ Append 修改数组](#6. 使用 LINQ Append 修改数组)
  - [7. 写成功却认为没有响应数据](#7. 写成功却认为没有响应数据)
  - [8. 广播地址 0 仍然等待响应](#8. 广播地址 0 仍然等待响应)
  - [9. 只校验 CRC，不校验功能码和长度](#9. 只校验 CRC，不校验功能码和长度)
  - [10. 忽略异常响应](#10. 忽略异常响应)
  - [11. 界面线程长时间阻塞](#11. 界面线程长时间阻塞)
  - [12. 寄存器地址理解偏差](#12. 寄存器地址理解偏差)
- 十七、项目还可以怎样升级？
- 十八、总结
- [如果这篇文章对你理解 Modbus RTU 有帮助，欢迎点赞、收藏。后续可以继续分享浮点数解析、不同字节序、异步轮询、断线重连以及完整工业级 Modbus 调试助手的实现。](#如果这篇文章对你理解 Modbus RTU 有帮助，欢迎点赞、收藏。后续可以继续分享浮点数解析、不同字节序、异步轮询、断线重连以及完整工业级 Modbus 调试助手的实现。)

前言：为什么还要"手搓"Modbus RTU？

在实际项目中，我们完全可以直接使用成熟的 Modbus 库。但如果只会调用 ReadHoldingRegisters()，一旦遇到下面这些问题，就很容易无从下手：

串口已经打开，为什么从站不响应？
为什么 CRC 是低字节在前？
为什么寄存器数据又是高字节在前？
读取 10 个线圈，为什么只返回 2 个数据字节？
批量写线圈时，bool[] 如何压缩成 byte[]？
为什么写入成功后，从站只返回 8 个字节？
为什么站号设置为 0 时，数据写进去了却收不到响应？
一次 SerialPort.Read() 为什么不一定能读到完整报文？

最有效的学习方式，就是暂时放下第三方协议库，自己完成一次报文构造、CRC 校验、串口收发和响应解析。

本文项目由两部分组成：

项目	作用
`modbusrtulib`	Modbus RTU 协议层，负责报文构造、CRC、串口收发和数据解析

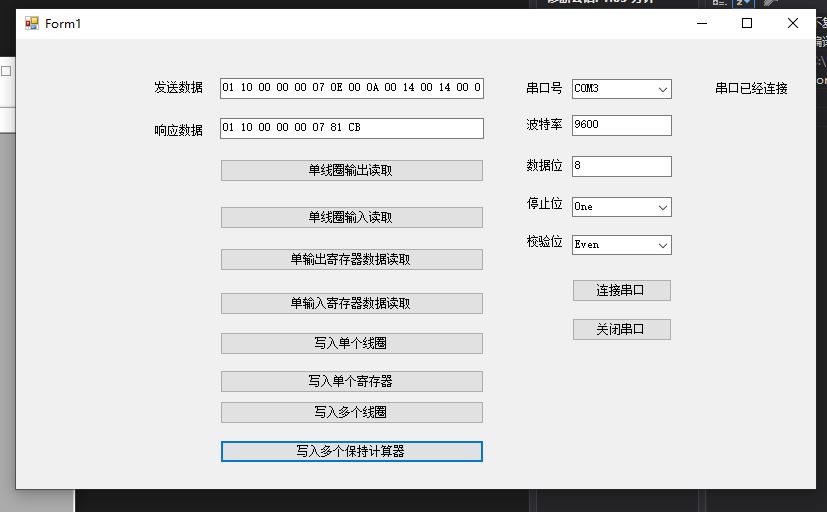

`Jerry_modbusRTU_demo`	WinForms 调试界面，负责串口配置、功能调用及发送/响应数据显示

说明：本文的"不调用 Modbus 库"是指不依赖第三方 Modbus 协议库。串口底层仍使用 .NET 自带的 System.IO.Ports.SerialPort。

一、先看懂 Modbus RTU 报文

一帧常见的 Modbus RTU 请求报文，可以拆成下面几部分：

字段	长度	说明
从站地址	1 字节	通常为 1～247，0 为广播地址
功能码	1 字节	决定读线圈、读寄存器或写数据
数据区	不固定	起始地址、数量、字节数、具体数据等
CRC16	2 字节	Modbus RTU 中低字节先发送，高字节后发送

项目实现了 8 个常用功能码：

功能码	名称	用途
`0x01`	Read Coils	读取输出线圈
`0x02`	Read Discrete Inputs	读取离散输入
`0x03`	Read Holding Registers	读取保持寄存器
`0x04`	Read Input Registers	读取输入寄存器
`0x05`	Write Single Coil	写单个线圈
`0x06`	Write Single Register	写单个保持寄存器
`0x0F`	Write Multiple Coils	写多个线圈
`0x10`	Write Multiple Registers	写多个保持寄存器

这里的 0x10 是十六进制，换成十进制就是 16。数值本身没有"进制属性"，十六进制只是更适合观察字节的书写方式。

二、项目结构设计

协议库按职责拆成三个类：

text 复制代码

modbusrtulib
├── toolfunction.cs   // CRC16 计算、追加和校验
├── datadeal.cs       // 8 种功能码的报文构造与数据解析
└── modbusRTU.cs      // 串口连接、发送、完整接收及公开 API

这样的好处是：

CRC 逻辑只写一次；
报文构造不依赖界面，方便单元测试；
WinForms 只负责读取输入和显示结果；
后续换成 WPF、控制台或服务程序时，协议层可以继续复用。

三、CRC16：Modbus RTU 的关键一步

Modbus RTU CRC16 的初始值为 0xFFFF，反向多项式为 0xA001。每处理一个字节，都要继续处理它的 8 个二进制位。

csharp 复制代码

public static ushort Compute(byte[] data)
{
    ushort crc = 0xFFFF;

    foreach (byte value in data)
    {
        crc ^= value;

        for (int i = 0; i < 8; i++)
        {
            bool lsbIsOne = (crc & 0x0001) != 0;
            crc >>= 1;

            if (lsbIsOne)
            {
                crc ^= 0xA001;
            }
        }
    }

    return crc;
}

计算出 ushort 类型的 CRC 后，需要拆成两个字节追加到报文末尾：

csharp 复制代码

public static byte[] Append(byte[] data)
{
    byte[] frame = new byte[data.Length + 2];
    data.CopyTo(frame, 0);

    ushort crc = Compute(data);

    frame[frame.Length - 2] = (byte)(crc & 0xFF); // CRC 低字节
    frame[frame.Length - 1] = (byte)(crc >> 8);   // CRC 高字节

    return frame;
}

假设计算结果为 0x4B37：

text 复制代码

低字节：0x4B37 & 0x00FF = 0x0037 → 0x37
高字节：0x4B37 >> 8     = 0x004B → 0x4B
发送顺序：37 4B

接收时再按"低字节 + 高字节"的顺序还原：

csharp 复制代码

public static bool Validate(byte[] frame)
{
    if (frame == null || frame.Length < 4)
        return false;

    byte[] data = new byte[frame.Length - 2];
    Array.Copy(frame, data, data.Length);

    ushort calculated = Compute(data);
    ushort received = (ushort)(
        frame[frame.Length - 2] |
        (frame[frame.Length - 1] << 8));

    return calculated == received;
}

易混点：CRC 在 RTU 帧中是低字节先发；寄存器数据却是高字节先发。二者不要混在一起。

四、读取线圈：功能码 0x01 和 0x02

读取输出线圈的请求格式为：

text 复制代码

从站地址 功能码 起始地址高 起始地址低 数量高 数量低 CRC低 CRC高

代码如下：

csharp 复制代码

public byte[] BuildReadCoilsRequest(
    byte slaveAddress, ushort startAddress, ushort quantity)
{
    byte[] frameWithoutCrc =
    {
        slaveAddress,
        0x01,
        (byte)(startAddress >> 8),
        (byte)(startAddress & 0xFF),
        (byte)(quantity >> 8),
        (byte)(quantity & 0xFF)
    };

    return toolfunction.Append(frameWithoutCrc);
}

例如：读取 1 号从站、从地址 0 开始的 10 个线圈，请求报文为：

text 复制代码

01 01 00 00 00 0A BC 0D

0x02 读取离散输入的结构完全相同，只需将功能码改成 0x02。

线圈响应为什么要按位解析？

一个线圈只有开和关两种状态，因此用 1 bit 就够了。一个字节可以保存 8 个线圈，且 Modbus 规定先放低位。

csharp 复制代码

public bool[] ByteToBool(byte[] response, ushort quantity)
{
    if (!toolfunction.Validate(response))
        return new bool[0];

    if (response.Length < 5 || response[2] < (quantity + 7) / 8)
        throw new Exception("线圈响应长度不正确");

    bool[] values = new bool[quantity];

    for (int i = 0; i < quantity; i++)
    {
        int byteIndex = 3 + i / 8;
        int bitIndex = i % 8;
        values[i] = (response[byteIndex] & (1 << bitIndex)) != 0;
    }

    return values;
}

以 i = 9 为例：

text 复制代码

i / 8 = 1  → 位于第 2 个数据字节
i % 8 = 1  → 位于该字节的 bit1

这就是 i / 8 和 i % 8 在位打包中的实际作用。

五、读取寄存器：功能码 0x03 和 0x04

0x03 用于读取保持寄存器，0x04 用于读取输入寄存器。请求格式与读取线圈相似：

csharp 复制代码

public byte[] BuildReadHoldingRegisters(
    byte slaveAddress, ushort startAddress, ushort quantity)
{
    byte[] frameWithoutCrc =
    {
        slaveAddress,
        0x03,
        (byte)(startAddress >> 8),
        (byte)(startAddress & 0xFF),
        (byte)(quantity >> 8),
        (byte)(quantity & 0xFF)
    };

    return toolfunction.Append(frameWithoutCrc);
}

每个 Modbus 寄存器占 2 字节。响应数据中高字节在前、低字节在后，因此还原公式是：

text 复制代码

寄存器值 = 高字节 × 256 + 低字节
         = (高字节 << 8) | 低字节

解析代码：

csharp 复制代码

public ushort[] ByteToUShort(byte[] response, ushort quantity)
{
    if (!toolfunction.Validate(response))
        return new ushort[0];

    if (response.Length < 5 || response[2] != quantity * 2)
        throw new Exception("寄存器响应长度不正确");

    ushort[] values = new ushort[quantity];

    for (int i = 0; i < quantity; i++)
    {
        int byteIndex = 3 + i * 2;
        byte highByte = response[byteIndex];
        byte lowByte = response[byteIndex + 1];

        values[i] = (ushort)((highByte << 8) | lowByte);
    }

    return values;
}

例如高字节为 0x01、低字节为 0xF4：

text 复制代码

(0x01 << 8) | 0xF4 = 0x01F4 = 500

六、写单个线圈：功能码 0x05

Modbus 对单线圈的写入值有明确规定：

目标状态	两个数据字节
ON	`FF 00`
OFF	`00 00`

不能随意使用 00 01 表示 ON。

csharp 复制代码

public byte[] BuildWriteSingleCoil(
    byte slaveAddress, ushort startAddress, bool state)
{
    byte valueHigh = state ? (byte)0xFF : (byte)0x00;

    byte[] frameWithoutCrc =
    {
        slaveAddress,
        0x05,
        (byte)(startAddress >> 8),
        (byte)(startAddress & 0xFF),
        valueHigh,
        0x00
    };

    return toolfunction.Append(frameWithoutCrc);
}

将 1 号从站、地址 0 的线圈置为 ON：

text 复制代码

01 05 00 00 FF 00 8C 3A

正常响应会原样回显这 8 个字节，所以可以在 CRC 校验通过后比较请求与响应是否一致。

七、写单个寄存器：功能码 0x06

将 1 号从站、地址 0 的保持寄存器写入十进制 100：

csharp 复制代码

public byte[] BuildWriteSingleRegister(
    byte slaveAddress, ushort startAddress, ushort value)
{
    byte[] frameWithoutCrc =
    {
        slaveAddress,
        0x06,
        (byte)(startAddress >> 8),
        (byte)(startAddress & 0xFF),
        (byte)(value >> 8),
        (byte)(value & 0xFF)
    };

    return toolfunction.Append(frameWithoutCrc);
}

100 的十六进制是 0x0064，完整报文为：

text 复制代码

01 06 00 00 00 64 88 21

正常响应同样是 8 字节，并回显从站地址、功能码、寄存器地址和写入值。

八、写多个线圈：功能码 0x0F

批量写线圈最容易出错的地方，是如何把 bool[] 压缩成位数据。

csharp 复制代码

public byte[] BuildWriteMultipleCoils(
    byte slaveAddress, ushort startAddress, bool[] values)
{
    if (values == null || values.Length == 0)
        throw new ArgumentException("线圈数据不能为空", "values");

    ushort quantity = (ushort)values.Length;
    int byteCount = (quantity + 7) / 8;
    byte[] frameWithoutCrc = new byte[7 + byteCount];

    frameWithoutCrc[0] = slaveAddress;
    frameWithoutCrc[1] = 0x0F;
    frameWithoutCrc[2] = (byte)(startAddress >> 8);
    frameWithoutCrc[3] = (byte)(startAddress & 0xFF);
    frameWithoutCrc[4] = (byte)(quantity >> 8);
    frameWithoutCrc[5] = (byte)(quantity & 0xFF);
    frameWithoutCrc[6] = (byte)byteCount;

    for (int i = 0; i < quantity; i++)
    {
        if (values[i])
        {
            int byteIndex = 7 + i / 8;
            int bitIndex = i % 8;
            frameWithoutCrc[byteIndex] |= (byte)(1 << bitIndex);
        }
    }

    return toolfunction.Append(frameWithoutCrc);
}

下面拆开这三行：

csharp 复制代码

int byteIndex = 7 + i / 8;
int bitIndex = i % 8;
frameWithoutCrc[byteIndex] |= (byte)(1 << bitIndex);

前 7 字节是地址、功能码、起始地址、数量和字节数，因此数据从索引 7 开始；
i / 8 决定当前线圈属于第几个数据字节；
i % 8 决定它位于该字节的第几位；
1 << bitIndex 生成掩码；
|= 只把目标位设为 1，不影响其他已经写入的位。

例如：

csharp 复制代码

new bool[] { false, true, true, false, false, true, true }

从 bit0 到 bit6 依次为 0 1 1 0 0 1 1，打包结果是：

text 复制代码

二进制：0110 0110
十六进制：0x66

完整请求报文为：

text 复制代码

01 0F 00 00 00 07 01 66 4E BC

写多个线圈的正常响应固定为 8 字节，只回显起始地址和写入数量，不会把全部线圈数据再发回来：

text 复制代码

从站地址 功能码 起始地址高 起始地址低 数量高 数量低 CRC低 CRC高

九、写多个保持寄存器：功能码 0x10

批量写寄存器的报文包含寄存器数量和数据字节数。每个寄存器占 2 字节，因此：

text 复制代码

数据字节数 = 寄存器数量 × 2

csharp 复制代码

public byte[] BuildWriteMultipleRegisters(
    byte slaveAddress, ushort startAddress, ushort[] values)
{
    if (values == null || values.Length == 0)
        throw new ArgumentException("寄存器数据不能为空", "values");

    if (values.Length > 123)
        throw new ArgumentOutOfRangeException("values", "0x10 单帧最多写 123 个寄存器");

    byte[] frameWithoutCrc = new byte[7 + 2 * values.Length];

    frameWithoutCrc[0] = slaveAddress;
    frameWithoutCrc[1] = 0x10;
    frameWithoutCrc[2] = (byte)(startAddress >> 8);
    frameWithoutCrc[3] = (byte)(startAddress & 0xFF);
    frameWithoutCrc[4] = (byte)(values.Length >> 8);
    frameWithoutCrc[5] = (byte)(values.Length & 0xFF);
    frameWithoutCrc[6] = (byte)(2 * values.Length);

    for (int i = 0; i < values.Length; i++)
    {
        frameWithoutCrc[7 + i * 2] = (byte)(values[i] >> 8);
        frameWithoutCrc[8 + i * 2] = (byte)(values[i] & 0xFF);
    }

    return toolfunction.Append(frameWithoutCrc);
}

这里不能对数组调用 Append() 来原地添加字节。数组长度创建后就是固定的，而 LINQ 的 Append() 会返回一个新的 IEnumerable<byte>，不会修改原数组。正确做法就是按索引赋值。

项目 Demo 中的调用示例：

csharp 复制代码

ushort[] values = { 10, 20, 20, 10, 40, 40, 60 };
byte[] response = modbus.writemultiregister(1, 0, values);

对应请求报文：

text 复制代码

01 10 00 00 00 07 0E
00 0A 00 14 00 14 00 0A 00 28 00 28 00 3C
E9 8A

正常响应仍为 8 字节，只回显从站地址、功能码、起始地址和寄存器数量。

十、串口通信：为什么不能只调用一次 Read？

很多初学者会这样接收：

csharp 复制代码

byte[] buffer = new byte[256];
int length = serialPort.Read(buffer, 0, buffer.Length);
return buffer.Take(length).ToArray();

这段代码能读到"当前已经到达"的数据，但一次 Read() 不保证得到完整 Modbus 帧。串口可能把一帧拆成多次返回。如果只读取一次，就可能遇到 CRC 失败或数组越界。

项目采用 ReadExact() 循环读取指定长度：

csharp 复制代码

private byte[] ReadExact(int count)
{
    byte[] buffer = new byte[count];
    int totalRead = 0;

    while (totalRead < count)
    {
        int currentRead = serialport.Read(
            buffer, totalRead, count - totalRead);

        if (currentRead <= 0)
            throw new TimeoutException("串口读取超时");

        totalRead += currentRead;
    }

    return buffer;
}

读取类响应如何确定长度？

对于 01、02、03、04 功能码，正常响应的第 3 个字节表示数据区长度：

csharp 复制代码

private byte[] ReceiveReadResponse()
{
    byte[] header = ReadExact(3); // 地址、功能码、字节数/异常码

    if ((header[1] & 0x80) != 0)
    {
        byte[] crc = ReadExact(2);
        return Combine(header, crc);
    }

    int dataByteCount = header[2];
    byte[] dataAndCrc = ReadExact(dataByteCount + 2);
    return Combine(header, dataAndCrc);
}

写入类响应为什么是 8 字节？

05、06、0F、10 的正常响应都是固定 8 字节；异常响应则为 5 字节：

csharp 复制代码

private byte[] ReceiveWriteResponse()
{
    byte[] header = ReadExact(2); // 地址、功能码
    int remainingLength = (header[1] & 0x80) != 0 ? 3 : 6;
    byte[] remaining = ReadExact(remainingLength);
    return Combine(header, remaining);
}

这里一定要使用 remainingLength 复制数据。异常响应只剩 3 字节，如果固定复制 6 字节会导致数组越界。

发送前清空缓冲区

csharp 复制代码

public byte[] SendAndReceive(byte[] request, bool isWriteResponse)
{
    if (serialport == null || !serialport.IsOpen)
        throw new InvalidOperationException("串口尚未打开");

    serialport.DiscardInBuffer();
    serialport.DiscardOutBuffer();
    serialport.Write(request, 0, request.Length);

    return isWriteResponse
        ? ReceiveWriteResponse()
        : ReceiveReadResponse();
}

DiscardInBuffer() 是清空串口接收缓冲区，避免上一次残留数据被误当成本次响应；DiscardOutBuffer() 是清空尚未发送完的输出数据。不要在正在接收一帧的过程中随意清空接收缓冲区。

十一、异常响应不能忽略

当从站无法执行请求时，返回的功能码通常是原功能码加 0x80，也就是将最高位置 1。

例如请求功能码为 0x03，异常响应功能码为：

text 复制代码

0x03 | 0x80 = 0x83

判断方式：

csharp 复制代码

bool isException = (functionCode & 0x80) != 0;

常见异常码：

异常码	含义
`0x01`	非法功能
`0x02`	非法数据地址
`0x03`	非法数据值
`0x04`	从站设备故障

建议完整校验以下内容，而不只是 CRC：

从站地址是否等于请求地址；
功能码是否正确；
是否为异常响应；
字节数是否符合预期；
CRC16 是否正确；
写入响应中的地址和数量/数值是否与请求一致。

十二、从站地址 0 为什么没有响应？

Modbus 串行协议中，地址 0 是广播地址。主站可以使用广播报文让所有从站执行写操作，但从站不能回复广播报文，否则多个从站同时发送会造成总线冲突。

所以出现下面的现象是正常的：

text 复制代码

数据已经写入成功，但主站等待响应直到超时

程序应针对广播地址单独处理：

csharp 复制代码

serialport.Write(request, 0, request.Length);

if (slaveId == 0)
{
    // 广播写入不等待响应
    return new byte[0];
}

return ReceiveWriteResponse();

读取功能不应使用广播地址，因为广播请求不会有可解析的从站响应。

十三、封装对外 API

界面层不需要知道每个字节如何排列，只需调用协议类提供的方法：

csharp 复制代码

public bool[] ReadCoils(byte slaveId, ushort start, ushort quantity)
{
    byte[] request = dataDeal.BuildReadCoilsRequest(
        slaveId, start, quantity);

    byte[] response = SendAndReceive(request, false);
    return dataDeal.ByteToBool(response, quantity);
}

串口连接：

csharp 复制代码

public bool Connect(
    string portName,
    int baudRate,
    Parity parity,
    int dataBits,
    StopBits stopBits)
{
    try
    {
        if (serialport.IsOpen)
            serialport.Close();

        serialport.PortName = portName;
        serialport.BaudRate = baudRate;
        serialport.Parity = parity;
        serialport.DataBits = dataBits;
        serialport.StopBits = stopBits;
        serialport.ReadTimeout = 2000;
        serialport.WriteTimeout = 2000;
        serialport.Open();
        LastError = string.Empty;
        return true;
    }
    catch (Exception ex)
    {
        LastError = "串口连接异常：" + ex.Message;
        return false;
    }
}

WinForms 界面要根据返回值更新状态，不要点击按钮后无条件显示"已连接"：

csharp 复制代码

bool connected = modbus.Connect(
    comboBoxPort.Text,
    Convert.ToInt32(textBoxBaudRate.Text),
    (Parity)Enum.Parse(typeof(Parity), comboBoxParity.Text),
    Convert.ToInt32(textBoxDataBits.Text),
    (StopBits)Enum.Parse(typeof(StopBits), comboBoxStopBits.Text));

labelStatus.Text = connected
    ? "串口已经连接"
    : modbus.LastError;

可用串口可以自动加载：

csharp 复制代码

private void LoadSerialPorts()
{
    comboBoxPort.Items.Clear();
    string[] ports = SerialPort.GetPortNames();
    Array.Sort(ports);
    comboBoxPort.Items.AddRange(ports);

    if (ports.Length > 0)
        comboBoxPort.SelectedIndex = 0;
}

十六进制显示发送和响应报文：

csharp 复制代码

string hex = BitConverter.ToString(frame).Replace("-", " ");

例如 byte[] { 1, 5, 0, 0, 255, 0 } 会显示为：

text 复制代码

01 05 00 00 FF 00

十四、WinForms 调试助手的功能

本项目界面目前包含：

自动扫描本机串口；
配置串口号、波特率、数据位、停止位和校验位；
打开、关闭串口；
读取输出线圈；
读取离散输入；
读取保持寄存器；
读取输入寄存器；
写单个线圈；
写单个保持寄存器；
写多个线圈；
写多个保持寄存器；
以十六进制显示发送报文和响应报文。

配图建议： 在这里插入调试助手主界面截图，并用红框标出串口参数区、功能测试区、发送报文和响应报文。

界面按钮调用示例：

csharp 复制代码

private void btnWriteSingleCoil_Click(object sender, EventArgs e)
{
    byte[] response = modbus.WriteSingleCoil(1, 0, true);

    txtSend.Text = BitConverter
        .ToString(modbus.LastRequest)
        .Replace("-", " ");

    txtReceive.Text = BitConverter
        .ToString(response)
        .Replace("-", " ");
}

实际项目中建议把站号、起始地址、数量和值都做成界面输入项，并增加输入范围校验，而不是固定写在按钮事件中。

十五、联调步骤

没有真实 PLC 时，可以使用 Modbus RTU Slave 模拟器配合虚拟串口对测试。

创建一对互联虚拟串口，例如 COM10 和 COM11；
从站模拟器打开 COM10，站号设置为 1；
本文调试助手打开 COM11；
两端串口参数必须完全一致，例如 9600, 8, N, 1；
先测试 0x05 写单线圈，再读取线圈确认状态；
测试 0x06 写单寄存器，再用 0x03 读回；
最后测试 0x0F 和 0x10 批量写入；
对照发送区、响应区和从站模拟器日志检查每一个字节。

常用测试报文：

操作	RTU 报文
读取 1 号站地址 0 起的 10 个线圈	`01 01 00 00 00 0A BC 0D`
1 号站地址 0 线圈置 ON	`01 05 00 00 FF 00 8C 3A`
1 号站地址 0 寄存器写 100	`01 06 00 00 00 64 88 21`
1 号站地址 0 起写 7 个线圈，数据为 `0x66`	`01 0F 00 00 00 07 01 66 4E BC`

如果在串口助手中手动输入报文，必须开启"HEX 发送"。关闭 HEX 后输入 01 05，软件发送的是字符 '0'、'1'、空格、'0'、'5' 对应的 ASCII 字节，而不是 0x01 0x05。

十六、最容易踩的 12 个坑

1. CRC 字节序写反

Modbus RTU 帧尾是 CRC 低字节在前、高字节在后。

2. 寄存器字节序写反

单个 16 位寄存器在协议数据区中通常是高字节在前、低字节在后。

3. 把十六进制当成另一种数据类型

0x64 与十进制 100 是同一个数，只是显示方式不同。

4. 认为一次 Read 就能收完整帧

串口是字节流，必须根据报文结构循环接收。

5. 批量线圈按高位优先打包

Modbus 线圈按低位优先打包，第一个线圈放 bit0。

6. 使用 LINQ Append 修改数组

array.Append(value) 不会修改原数组。已知报文长度时，直接创建完整数组并按索引赋值。

7. 写成功却认为没有响应数据

非广播写请求有响应，但 05、06、0F、10 的正常响应通常只有 8 字节。

8. 广播地址 0 仍然等待响应

广播写入不返回响应。程序若继续读取，最终只会超时。

9. 只校验 CRC，不校验功能码和长度

CRC 正确只能说明帧传输大概率完整，不代表响应就是本次请求的正确结果。

10. 忽略异常响应

功能码最高位为 1 时，应解析异常码，而不是按正常响应读取。

11. 界面线程长时间阻塞

同步串口读取会阻塞 WinForms UI。正式项目应使用后台任务，并通过 Invoke 或 BeginInvoke 更新界面，同时避免并发访问同一个串口。

12. 寄存器地址理解偏差

设备手册中的 40001 往往是逻辑编号，报文 PDU 中常使用从 0 开始的偏移地址。最终以设备厂商说明为准。

十七、项目还可以怎样升级？

完成基础版之后，可以继续增加：

可编辑的站号、起始地址、数量和值；
自动轮询和暂停轮询；
超时重试与通信统计；
完整异常码解析；
报文时间戳和日志导出；
十六进制/十进制/二进制切换；
short、int、float、double 和字符串解析；
AB、BA、ABCD、CDAB 等设备字节序配置；
串口收发互斥锁，避免多线程请求交叉；
取消令牌和异步 UI；
对 CRC、报文构造和解析器增加单元测试。

如果面向生产环境，还应增加参数范围限制。例如标准 Modbus PDU 中，0x0F 单次最多写 1968 个线圈，0x10 单次最多写 123 个寄存器，同时还要考虑具体设备支持的地址范围。

十八、总结

这次没有调用现成 Modbus 协议库，而是完整走了一遍：

text 复制代码

业务参数
  → 拼接功能码报文
  → 拆分高低字节/打包线圈位
  → 计算并追加 CRC16
  → SerialPort 发送
  → 按响应结构循环接收
  → CRC、地址、功能码和长度校验
  → 解析为 bool[] 或 ushort[]

真正理解这条链路以后，再使用第三方库时就不会停留在"会调 API"的层面。遇到超时、CRC 错误、地址偏移、字节序和异常响应时，也能够直接从原始报文定位问题。

本文配套资源包含：

modbusrtulib：手写 Modbus RTU 协议库；
Jerry_modbusRTU_demo：.NET Framework 4.8 WinForms 调试助手；
01、02、03、04、05、06、0F、10 共 8 种常用功能码示例。

如果这篇文章对你理解 Modbus RTU 有帮助，欢迎点赞、收藏。后续可以继续分享浮点数解析、不同字节序、异步轮询、断线重连以及完整工业级 Modbus 调试助手的实现。

点击这里下载完整项目源码

原创声明： 本文代码用于学习 Modbus RTU 协议原理。接入真实工业设备前，请结合设备手册完成边界校验、异常处理和现场测试。
