PDF 色彩保真工程实践【5】核心实现（下）：拼装 Image XObject、页面资源与内容流

本文是系列文章的第 5 篇。上一篇我们把 ICC 与 CMYK 数据变成了 Flate 流。这一篇，

我们把这些流对象组装成一张完整的图像，挂到页面上，并写出让它显示的绘制指令。

本篇你将学到

如何构造 ICC 流字典与 ICCBased 色彩空间数组；
如何构造 Image XObject 并挂上 /ColorSpace；
如何把图像注册到页面 /Resources，并生成唯一资源名；
如何追加 q cm /Im Do Q 内容流，兼容已有 /Contents。

第一步：ICC 流 + ICCBased 色彩空间

先构造 ICC 流的字典（/N 4、/Alternate /DeviceCMYK），再用上一篇的

CreateFlateStream 把 ICC 原始字节压缩写入，拿到它的间接对象号：

cpp 复制代码

// ICC 流 + ICCBased 数组（FoxitPdfObjectFactory.cpp 摘录示意）
PDFDictionary* icc_dict = PDFDictionary::Create();
icc_dict->SetAtInteger("N", 4);
icc_dict->SetAtName("Alternate", "DeviceCMYK");
uint32 icc_obj_num = 0;
CreateFlateStream(icc_dict, icc_raw, icc_obj_num, err);   // 写入 ICC 流

// ColorSpace 数组：[ /ICCBased <iccRef> ]
PDFArray* color_space = PDFArray::Create();
color_space->AddName("ICCBased");
color_space->AddElement(PDFObject::CreateReference(doc_, icc_obj_num));

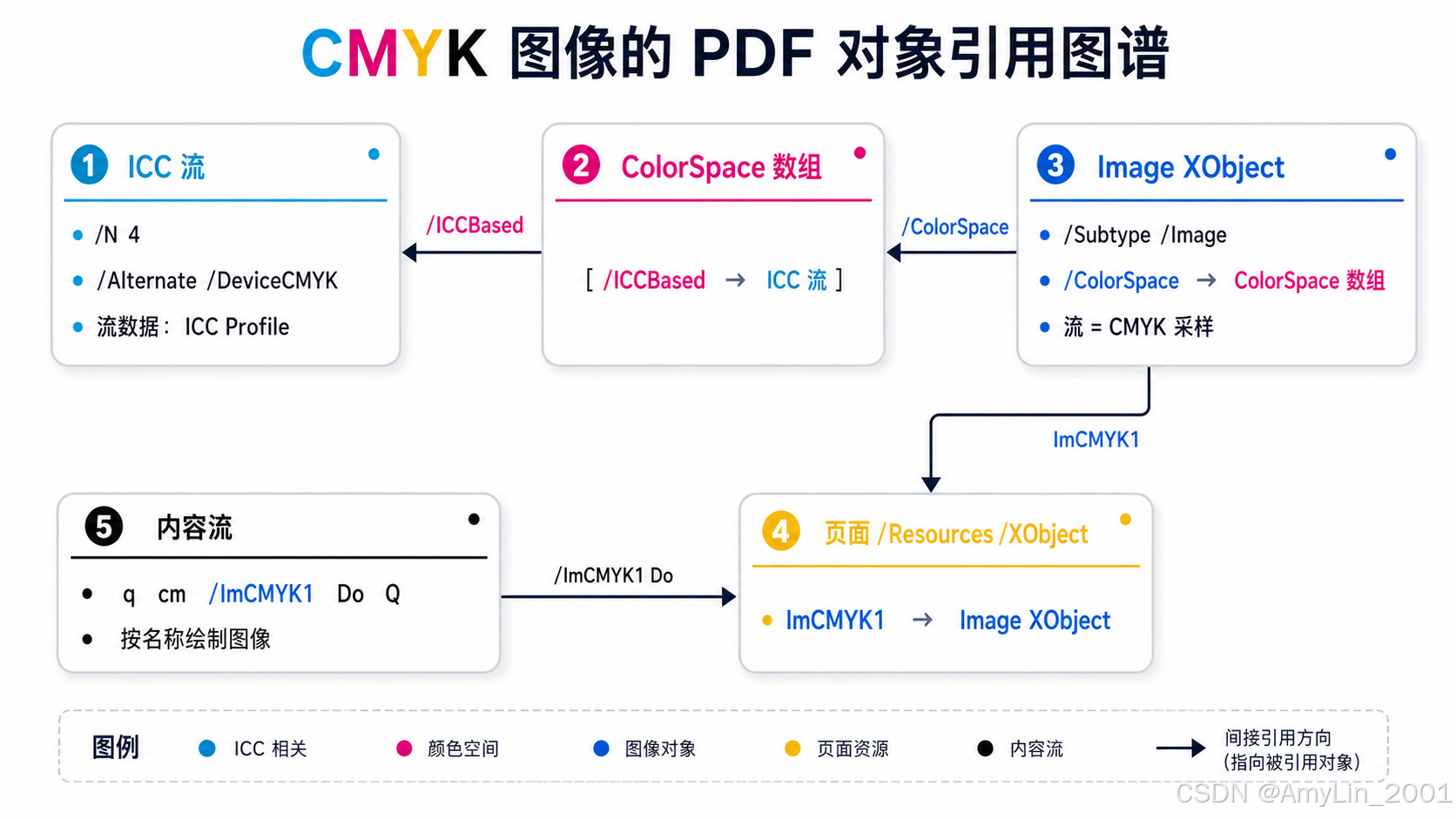

这样 color_space 就是 [/ICCBased 10 0 R]------一个指向 ICC 流的引用数组。

第二步：构造 Image XObject

图像字典把上一步的色彩空间数组挂到 /ColorSpace，再写入 CMYK 采样数据：

cpp 复制代码

// Image XObject 字典（摘录示意）
PDFDictionary* img_dict = PDFDictionary::Create();
img_dict->SetAtName("Type", "XObject");
img_dict->SetAtName("Subtype", "Image");
img_dict->SetAtInteger("Width",  image.width);
img_dict->SetAtInteger("Height", image.height);
img_dict->SetAtInteger("BitsPerComponent", 8);
img_dict->SetAt("ColorSpace", color_space);              // 直接挂数组值

uint32 img_obj_num = 0;
CreateFlateStream(img_dict, image.cmykPixels, img_obj_num, err);  // 写入 CMYK 数据流

到这里，一张"色彩空间为 ICCBased CMYK、数据为原始 CMYK 采样"的图像就造好了。

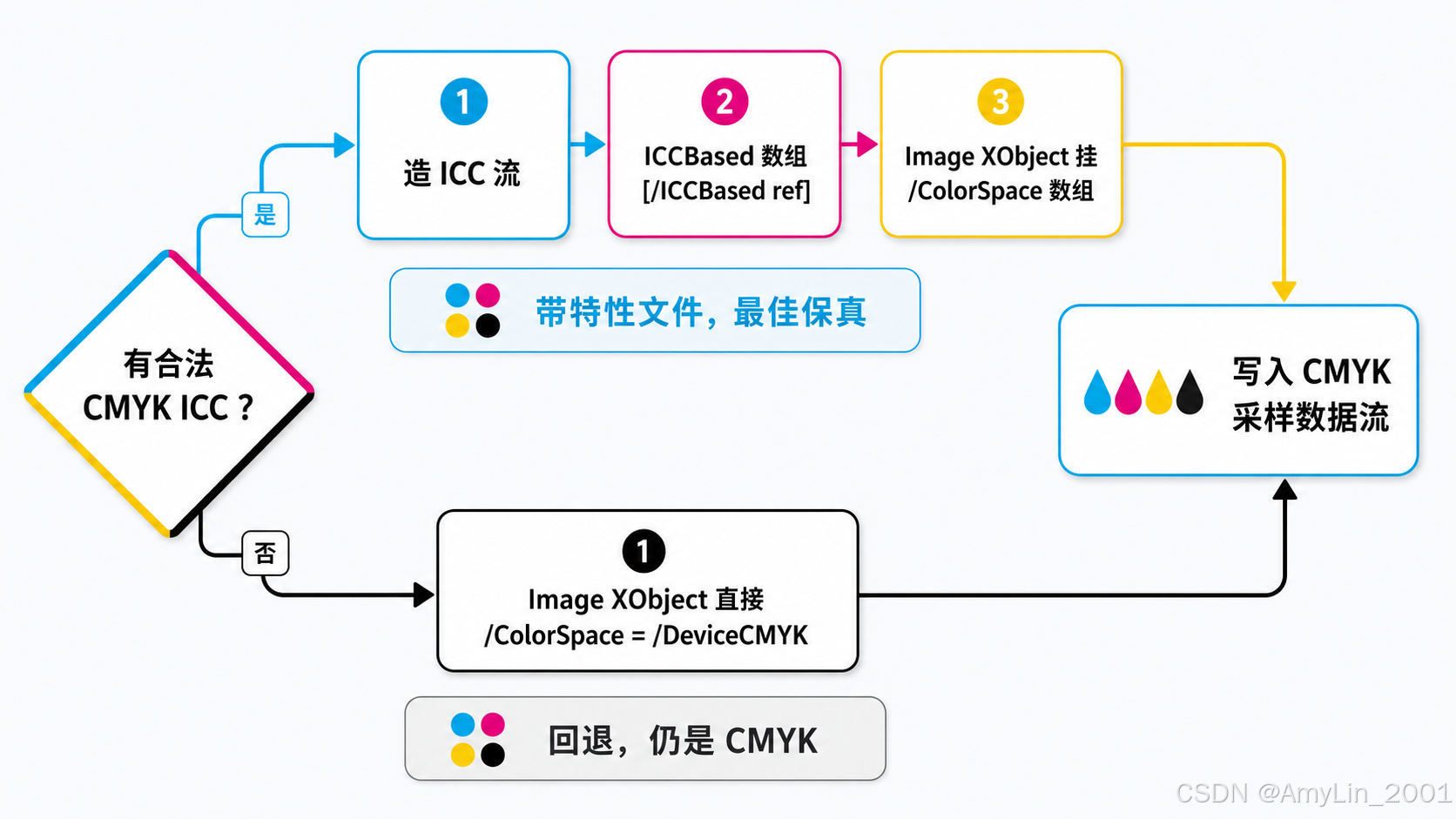

若没有合法 ICC，则走另一条极简路径：img_dict->SetAtName("ColorSpace", "DeviceCMYK")，

仍然是 CMYK，只是不带特性文件。

第三步：注册到页面资源，生成唯一名字

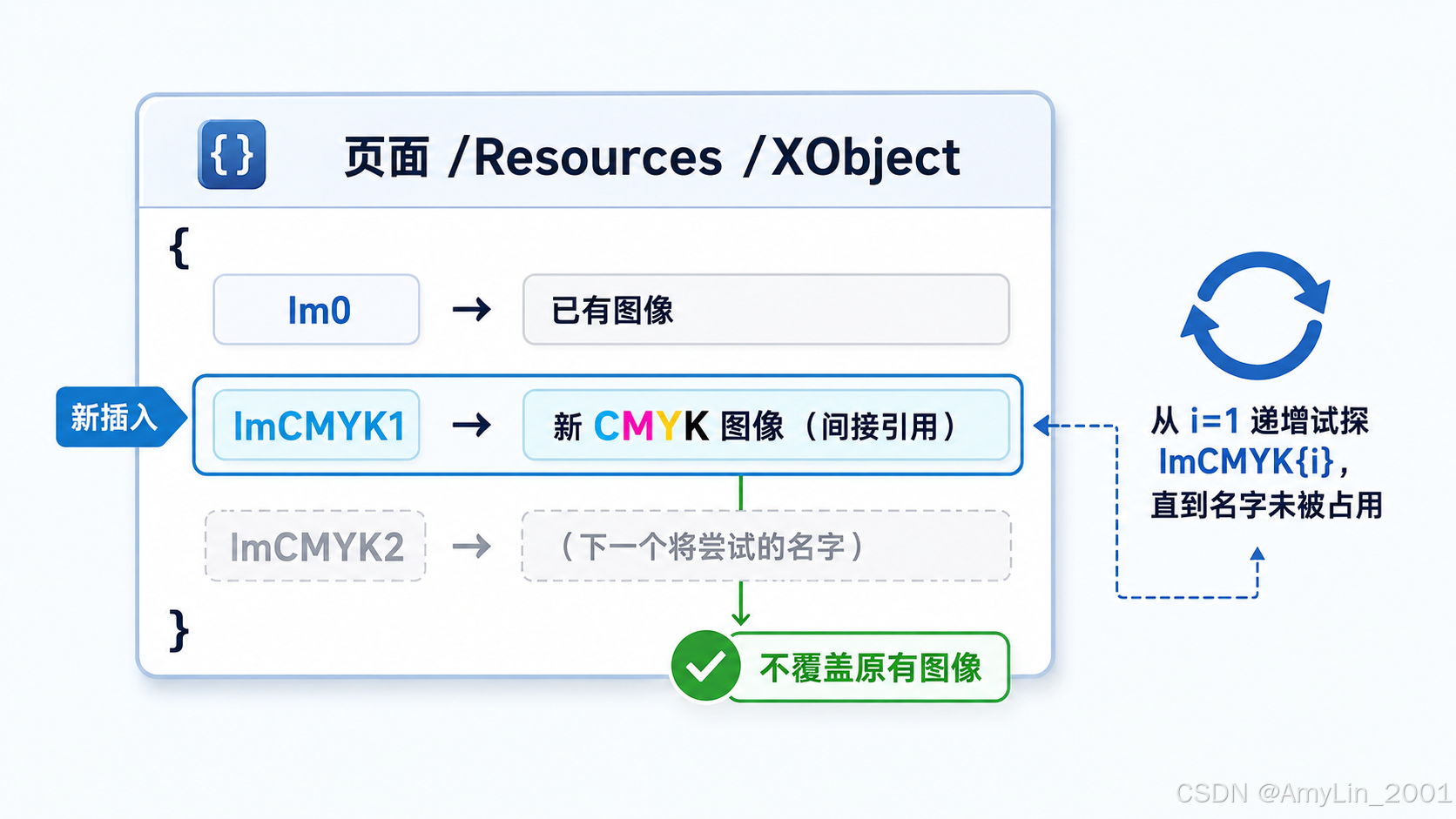

PDF 页面通过 /Resources /XObject 字典按名字引用图像。我们要生成一个不与现有资源
冲突的名字（如 ImCMYK1、ImCMYK2...）：

cpp 复制代码

// 生成唯一资源名（PdfPageResourceManager.cpp 摘录示意）
std::string name;
for (int i = 1; ; ++i) {
  name = "ImCMYK" + std::to_string(i);
  if (!xobject_dict->HasKey(name.c_str())) break;        // 找到没被占用的名字
}
xobject_dict->SetAtReference(name.c_str(), image_indirect, doc_);  // 以间接引用挂接

这就是为什么向已有 PDF 反复插入时，资源名会自动递增------不会覆盖页面上原有的图像。

第四步：写出绘制指令（内容流）

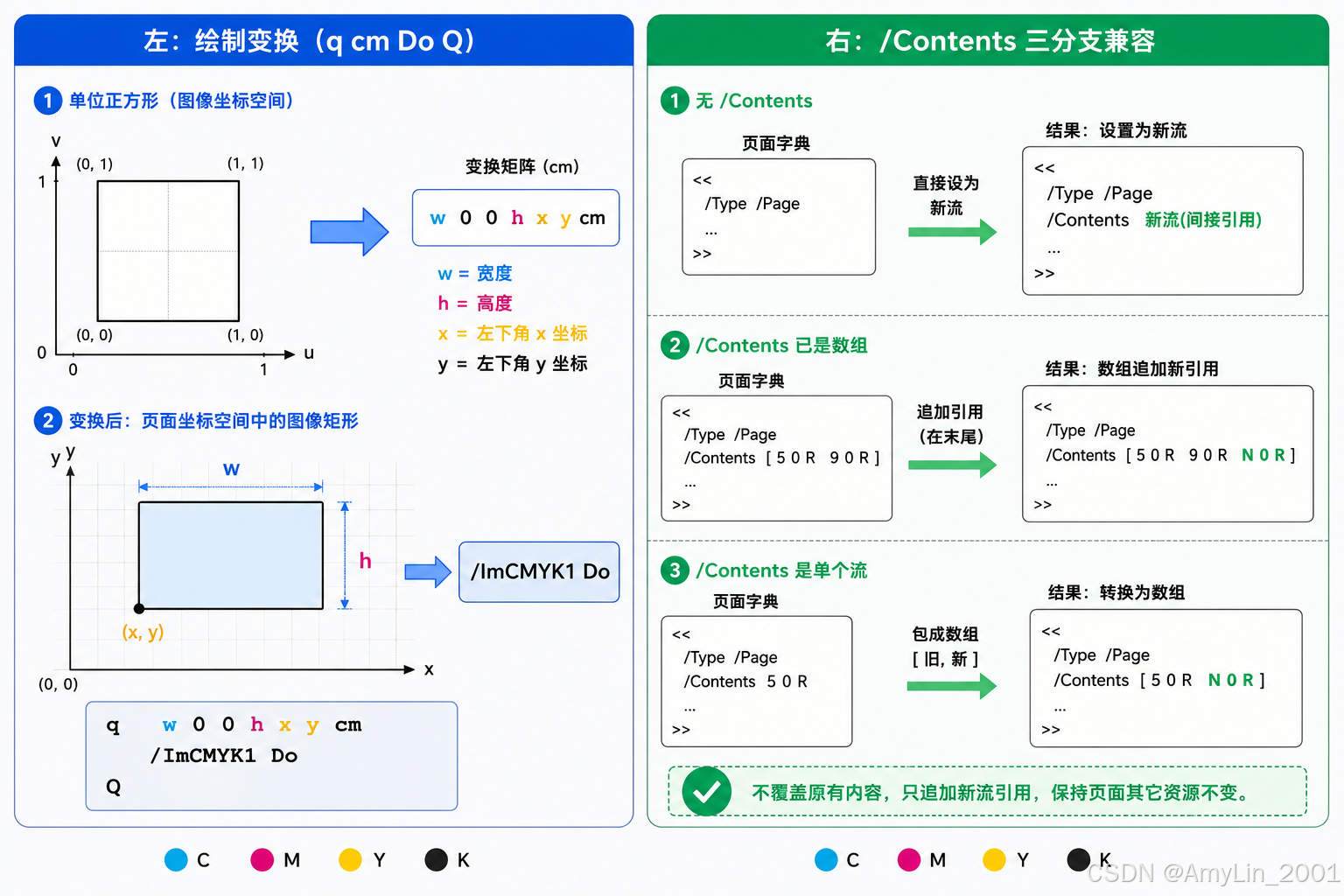

有了资源名，还要在页面内容里"画"出来。PDF 用一小段操作符完成：

复制代码

q                          % 保存图形状态
w 0 0 h x y cm             % 变换矩阵：缩放到 w×h（显示宽高），平移到 (x, y)
/ImCMYK1 Do                % 绘制名为 ImCMYK1 的 XObject
Q                          % 恢复图形状态

对应代码是把这段文本作为一个新的内容流追加到页面。这里要兼容两种情况 ：页面

/Contents 可能是单个流，也可能已经是流数组：

cpp 复制代码

// 追加内容流（PdfContentStreamManager.cpp 摘录示意）
PDFStream* content = PDFStream::Create(nullptr);
content->SetData((const uint8_t*)op.data(), op.size());
uint32 content_num = doc_.AddIndirectObject(content);

PDFObject* contents = page_dict->GetElement("Contents");
if (!contents) {
  page_dict->SetAtReference("Contents", content_indirect, doc_);   // 原来没有
} else if (contents 是数组) {
  array->AddReference(content_indirect, doc_);                     // 追加到数组
} else {
  // 原来是单个流：包成 [旧, 新] 数组
  PDFArray* arr = PDFArray::Create();
  arr->AddReference(old_contents, doc_);
  arr->AddReference(content_indirect, doc_);
  page_dict->SetAt("Contents", arr);
}

第五步：保存

最后一步是保存文档：

cpp 复制代码

doc.SaveAs(output_path, PDFDoc::e_SaveFlagNoOriginal);

至此，一张 CMYK 图像就被无损地插入并显示在 PDF 页面上了。

⚠️ 对象生命周期提醒 ：上一篇 new 的 MemoryFileRead 回调，要一直有效到文档

真正被销毁。谁来释放、什么时候释放，直接决定程序退出时会不会崩溃------下一篇揭晓。

顶层编排

以上步骤由 PdfCmykImageInserter 串起来：解析页面 → 造图像对象（ICCBased 或

DeviceCMYK）→ 注册资源 → 追加内容 → 返回结果。各模块职责单一，组合清晰。

小结

ICC 流 + ICCBased 数组承载"CMYK + 特性文件"；
Image XObject 把色彩空间与 CMYK 数据绑定；
唯一资源名 + 间接引用挂接页面，兼容已有图像；
内容流用 q cm Do Q 画出图像，兼容单流/数组两种 /Contents。

下一篇预告

第 6 篇《怎么证明"真的无损"？------SHA-256 校验与三个真实踩坑》，我们用哈希证明无损，并复盘三个有价值的 bug（退出崩溃、依赖命名、构建传参）。
