在煤矿液压支架电液控制系统中，4C型 和8K型 护套连接器是两种最常用的线缆组件。很多现场人员看到"都是护套、都有编织层"就觉得差不多，但实际上它们在芯数配置、功能定位、适用场景 上有本质区别。选错了，轻则信号通道不够用，重则系统冗余能力丧失。本文从规格参数、结构设计、功能用途三个维度，把两者的差异讲清楚。
一、先看名称：C和K分别代表什么？
两种连接器的命名有明确的区分逻辑：
| 型号系列 | 含义 | 芯数配置 | 典型型号举例 |
|---|---|---|---|

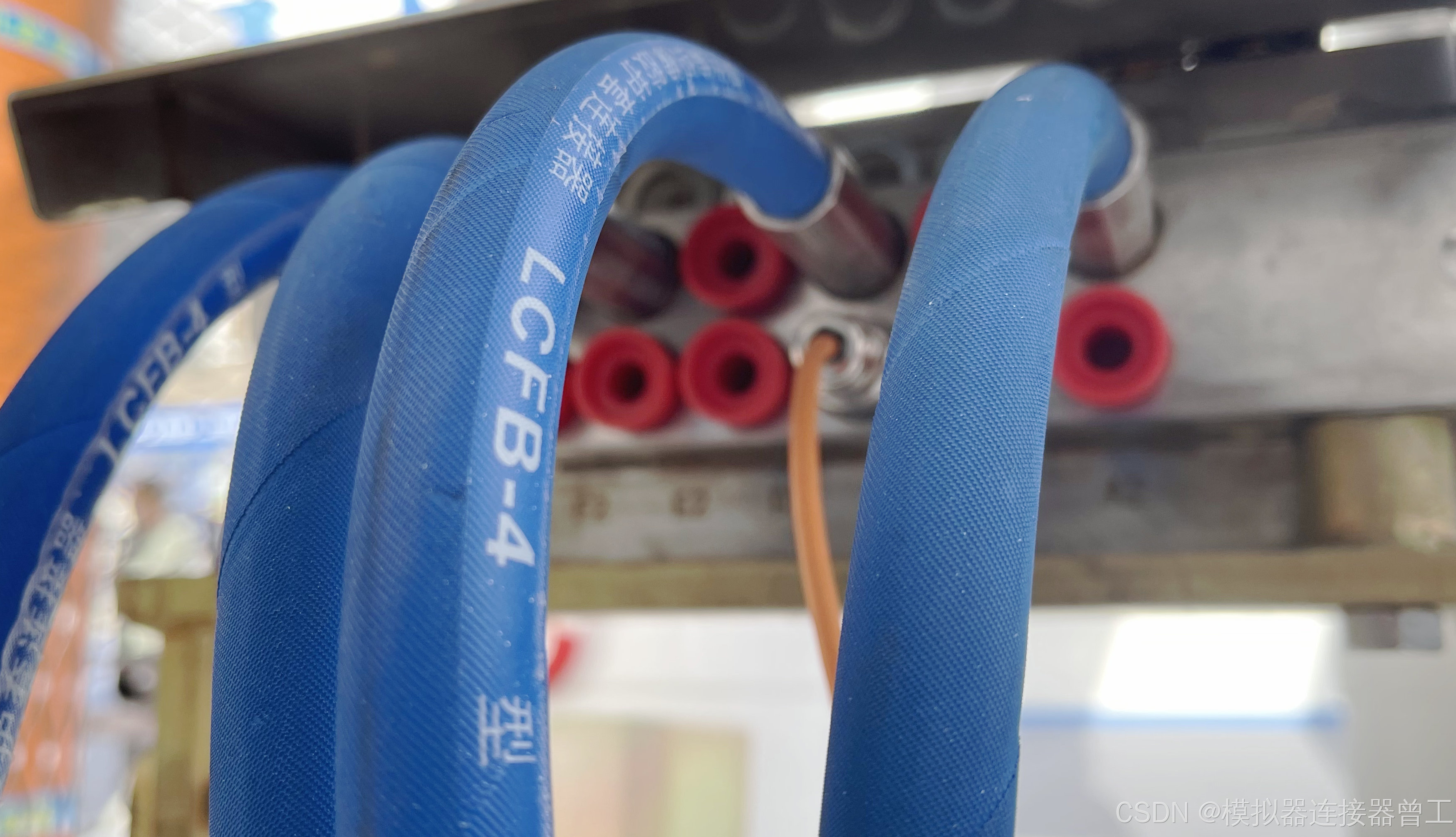

| 4C型 | "4"代表芯数（4芯），"C"代表控制（Control）或通用型 | 4芯（固定） | conmN/4c400、LCFB-4、ZE0703-09(400) |
| 8K型 | "8"代表芯数（8芯），"K"代表铠装或矿用增强型 | 8芯（固定） | DLJ0502Q、DLJ0601、LCFB-8 |
核心差异 ：4C型是4芯固定配置 ，8K型是8芯固定配置。两者芯数相差一倍，决定了它们在系统中承担的任务完全不同。
二、参数对比：从芯数到线径的全方位差异
| 对比维度 | 4C型护套连接器 | 8K型护套连接器 |
|---|---|---|
| 芯数 | 4芯 | 8芯 |
| 典型引脚分配 | 针1（24V+）、针3（0V）、针4（RS485 A）、针2（RS485 B） | 针1-2（24V+/0V）、针3-4（主通信A/B）、针5-6（备通信A/B）、针7-8（传感器信号或备用） |
| 导体截面积（电源芯） | 1.5mm² | 1.5mm² |
| 导体截面积（信号芯） | 1.5mm²（同规格） | 1.0mm²（信号芯单独优化） |
| 额定电流（电源芯） | 4-6A | 4-6A |
| 额定电流（信号芯） | 4-6A | 2A |
| 钢丝编织密度 | ≥80% | ≥80%（相同） |
| 护套外径 | 约12-14mm | 约16-18mm（多芯线束更粗） |
| 最小弯曲半径 | 约6倍外径 | 约8倍外径（线缆更硬） |
| 适用场景 | 单一控制器→单一电磁阀/传感器 | 控制器→多参数传感器、双路通信冗余 |
| 系统层级 | 终端执行层（单节点连接） | 主干层/复合信号传输 |
三、功能定位：一个是"单行道"，一个是"高速路"
| 功能维度 | 4C型 | 8K型 |
|---|---|---|
| 通信通道数量 | 单路RS485或CAN | 双路RS485或CAN（可冗余） |
| 传感器信号容量 | 1路（仅限单一传感器） | 3-4路（可同时传输多个传感器信号） |
| 冗余能力 | 无 | 有（双路通信） |
| 备用芯线 | 无（4芯全用） | 有（至少2芯备用） |
| 适用节点 | 终端设备（电磁阀、单传感器） | 主干级联、多参数传感器（压力+温度+倾角+振动） |
| 系统角色 | "点对点"连接 | "点对多"连接或冗余链路 |
工程含义：
-
4C型：一根线缆连接一个终端设备，信号流向单一。适合传感器→控制器或控制器→电磁阀的终端连接。
-
8K型：一根线缆可同时传输电源、双路通信、多路传感器信号，还留有备用芯。适合控制器→多参数复合传感器、或支架间级联（需冗余通信）的主干连接。
四、结构差异：多出来的4芯不只是"多几根线"
| 结构特征 | 4C型 | 8K型 |
|---|---|---|
| 信号芯屏蔽 | 无独立屏蔽（依赖钢丝编织层整体屏蔽） | 有独立屏蔽层（部分型号信号芯单独包裹屏蔽层） |
| 电源芯与信号芯分离 | 所有芯线等径，混合排列 | 电源芯（1.5mm²）与信号芯（1.0mm²）不同线径，有效减少信号串扰 |
| 填充结构 | 简单填充 | 多芯分层绞合，填充物更多以保证圆整度 |
| 护套厚度 | 相对较薄（外径小） | 相对较厚（外径大） |
8K型由于芯数多、线径不同，内部结构更复杂，制造工艺要求更高。电源芯与信号芯分层绞合并增加屏蔽层，是为了避免大电流传输时对微弱传感器信号的干扰------这在4C型中不是主要考虑的问题。
五、选型速查表：一看就知道该选哪个
| 应用需求 | 推荐选型 | 理由 |
|---|---|---|
| 控制器→电磁阀驱动器（单阀组） | 4C型 | 4芯足够，线缆更细更软，便于布线 |
| 控制器→单参数传感器（如压力传感器） | 4C型 | 只需电源+单路信号，4芯刚好 |
| 控制器→多参数复合传感器（压力+温度+倾角+振动） | 8K型 | 多路传感器需要多芯通道，否则需多根线缆 |
| 支架间级联（需要通信冗余） | 8K型 | 双路通信确保总线可靠性，单路通信故障时可切换 |
| 智能支架（带闭环控制） | 8K型 | 需要同时传输控制指令和多个反馈信号 |
| 薄煤层工作面（空间极度受限） | 4C型优先 | 外径更小、弯曲半径更小，更适应狭小空间 |
六、总结
4C型和8K型的本质区别不在于"多几根芯线"，而在于系统层级和功能定位的不同：
-
4C型：终端连接层的主力。一条线缆连接一个设备，完成"电源+单路通信"的基本任务，结构简单、外径小、成本低，是电液控系统中最通用的连接器。
-
8K型：主干连接层和复合信号传输的选择。一条线缆连接多参数传感器或实现冗余级联，支持"电源+双路通信+多路传感器信号+备用"的复杂传输需求，结构更复杂、外径更大，适用于智能化要求更高的工作面。
在实际选型中，关键是看需要传输几路信号 和是否需要通信冗余------若只需控制一个电磁阀或采集单一传感器，4C型足够；若需同时采集多个传感器数据或保证总线可靠性，则应选用8K型。科学的选型始于正确的芯数判断。
