在煤矿井下综采工作面，液压支架的电液控制系统是实现"无人化"开采的核心。这套系统的"大脑"是支架控制器，"肌肉"是电磁阀驱动器，而连接它们的"神经"------正是不起眼的4C型护套连接器 。每根连接器都在井下潮湿、煤尘、振动的环境中，准确无误地传输着电源与指令。本文从系统信号链、连接器结构设计、工程应用三个维度，解析4C型护套连接器如何支撑起电液控制系统的稳定运行。
一、信号链：从控制器到电磁阀的"4芯"使命

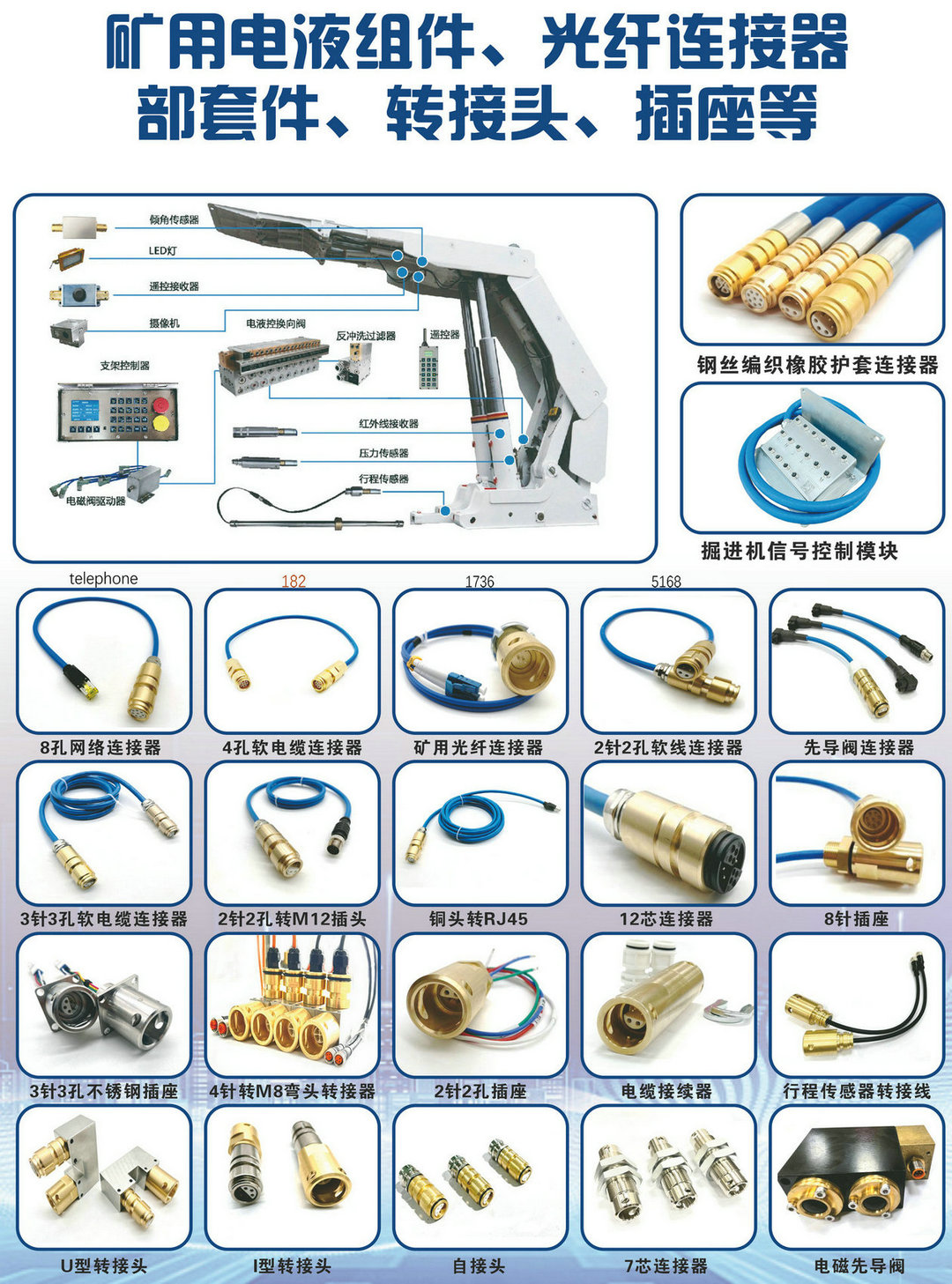

一个典型的液压支架电液控制系统信号链如下：
| 层级 | 设备 | 信号类型 | 连接器类型 |
|---|---|---|---|
| 控制层 | 支架控制器（安装在立柱上） | 24V电源、RS485控制指令 | 4C型护套连接器（输入端） |
| 执行层 | 电磁阀驱动器（安装在阀组上） | 驱动电磁铁动作（阀芯切换） | 4C型护套连接器（输出端） |
| 反馈层 | 压力/位移传感器 | 4-20mA模拟量信号 | 4C型护套连接器 |

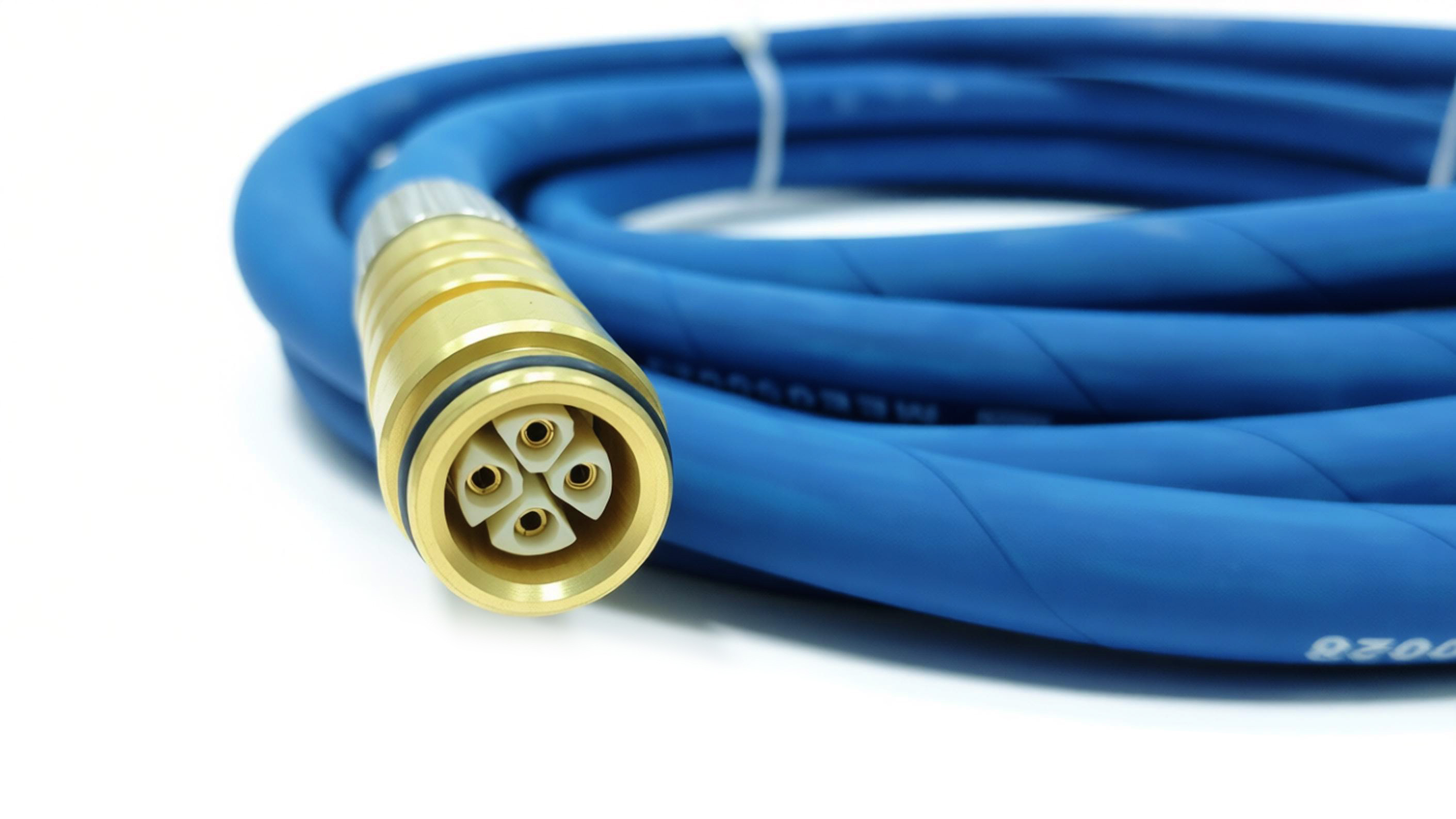

4C型连接器的4芯 配置（红-24V+、蓝-0V、黑-RS485 A、白-RS485 B）刚好满足这一需求------2芯电源+2芯通信，实现电液控制系统中最基本的"供电+指令"传输。控制器向驱动器发送移架、推溜、升柱/降柱等指令；驱动器执行指令，控制电磁阀通断；传感器通过同一根线缆将立柱压力等状态信息反馈回控制器，构成完整的闭环控制。

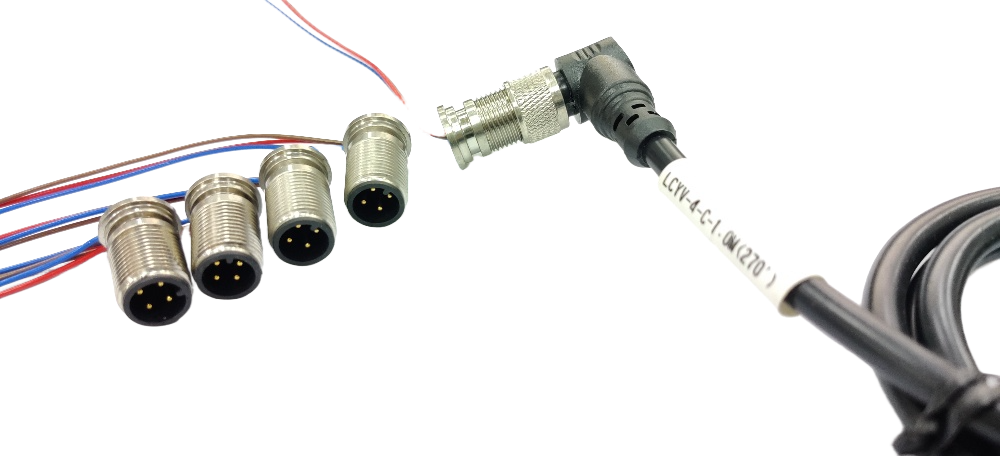

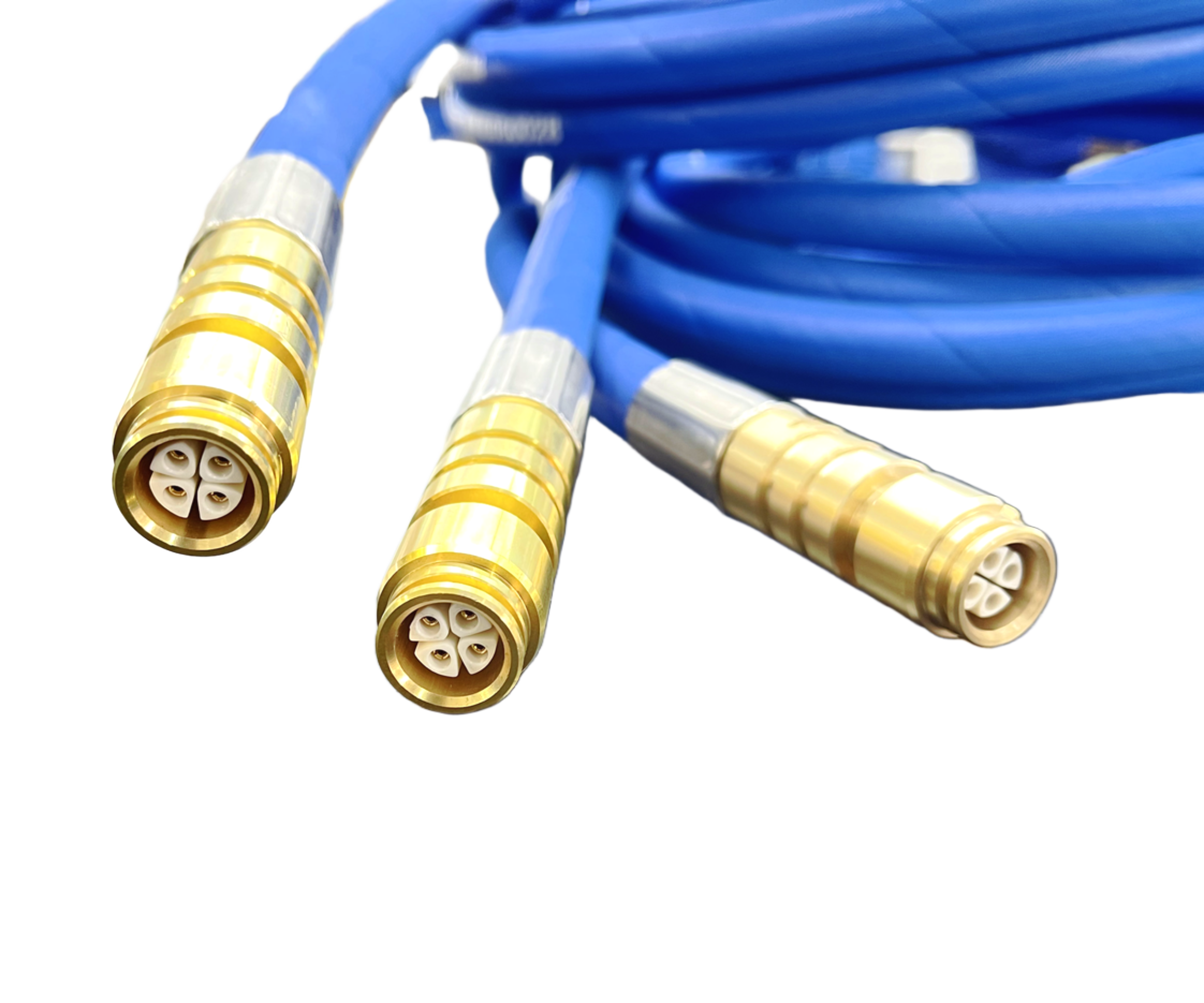

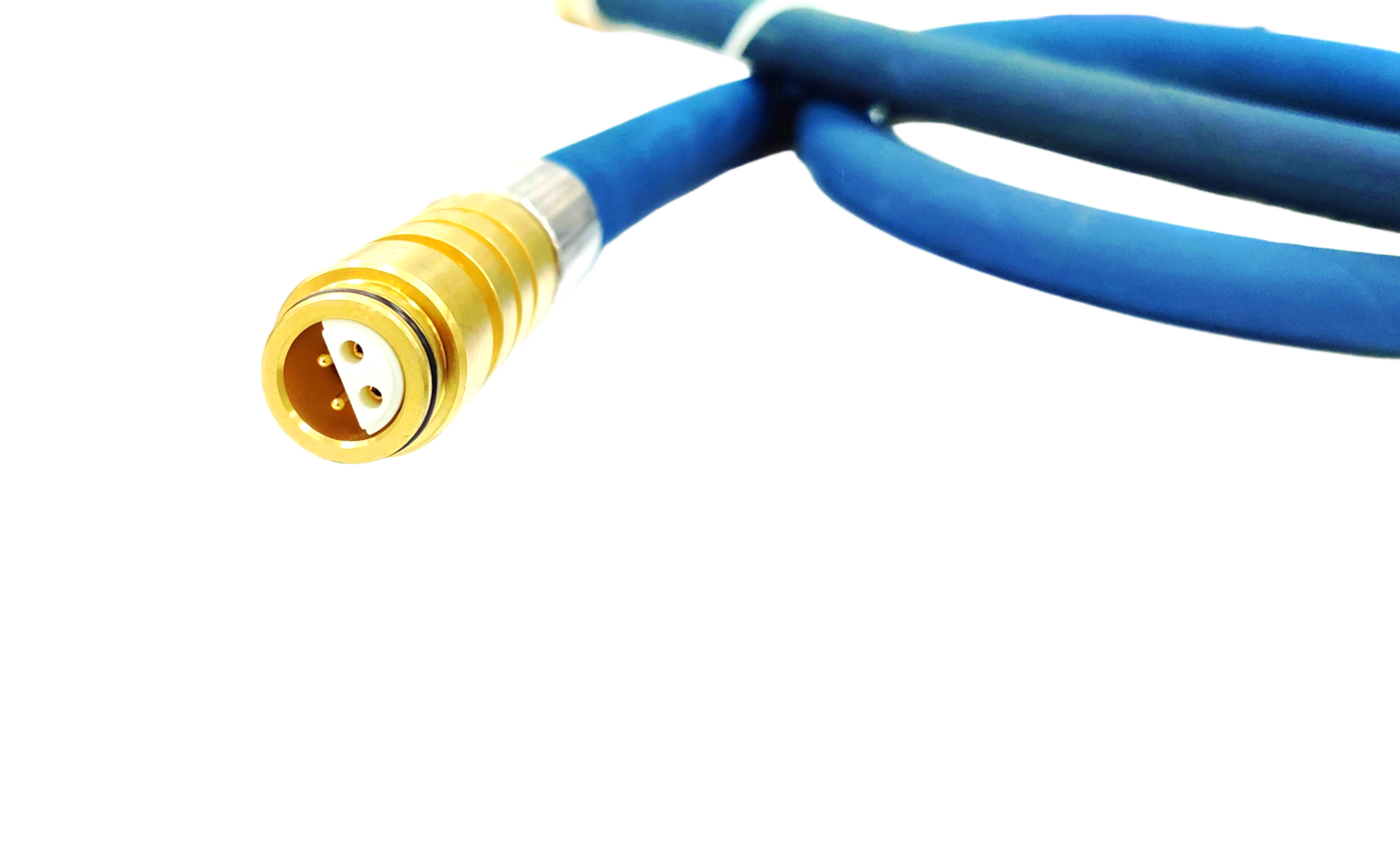

二、4C型护套连接器的结构设计

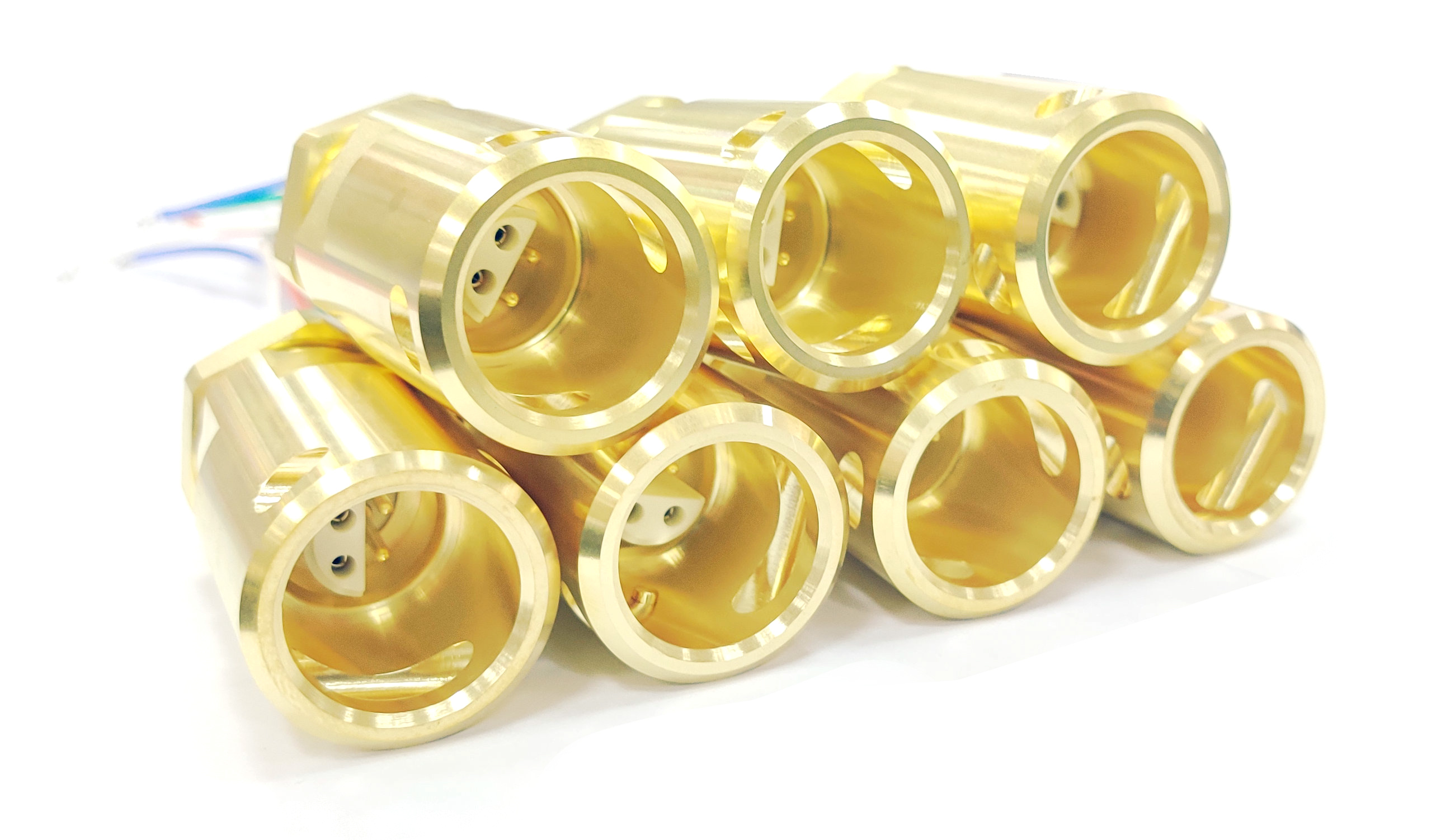

4C型连接器在结构上，从内到外是这样设计的：
| 结构层 | 材质 | 功能 | 煤矿环境中的必要性 |
|---|---|---|---|
| 导体 | 多股镀锡铜丝（1.5mm²） | 传输电源与信号 | 柔软耐弯折，适应支架反复动作时产生的弯曲和移动 |
| 绝缘层 | 乙丙橡胶（EPR） | 电气隔离 | 在潮湿、煤尘环境下保证芯线间绝缘电阻≥200MΩ·km |
| 增强层 | 高碳镀锌钢丝编织（编织密度≥80%） | 抗拉（≥2600N）+ 电磁屏蔽 | 防止支架推移时的拖拽力拉断线缆；抑制采煤机变频器干扰对RS485通信的影响 |
| 护套 | 阻燃氯丁橡胶（CR） | 耐磨、阻燃、抗静电 | 符合MT818标准，防止护套磨损后内部导体暴露；明火自熄，防止外部火源蔓延 |
三、连接器失效模式与预防
煤矿井下的恶劣工况，使连接器成为电液控制系统中故障率最高的环节之一：
| 故障现象 | 可能原因 | 预防措施 |
|---|---|---|
| 通信中断 | RS485 A/B芯线断裂，或接触件氧化 | 选择接触件镀金或镀银版本；避免线缆弯曲半径小于6倍外径 |
| 电磁阀不动作 | 24V供电芯线断裂或护套破损 | 安装时沿支架结构固定线缆，避免悬空受力；定期检查护套磨损情况 |
| 绝缘下降 | 护套破损导致水分、煤尘侵入，绝缘电阻降低 | 选择IP67防护等级，检查密封圈老化程度，定期更换 |
| 接触不良 | 插针/插孔氧化或插拔力下降 | 插拔操作时手持接头本体，禁止拉拽线缆；定期检查螺纹锁紧扭矩 |
四、行业应用案例
某年产千万吨矿井在采用4C型护套连接器前，曾因连接器问题导致支架动作异常频发。升级为标准化4C型连接器方案后：
-
线缆断裂导致的故障率下降82%，从平均每月2-3次降至每季度1次以下；
-
综采工作面自动化跟机率从82%提升至96%；
-
单次故障排查时间从45分钟以上缩短至20分钟以内。
这一改进直接支撑了该矿"智能化采煤工作面"的常态化运行。

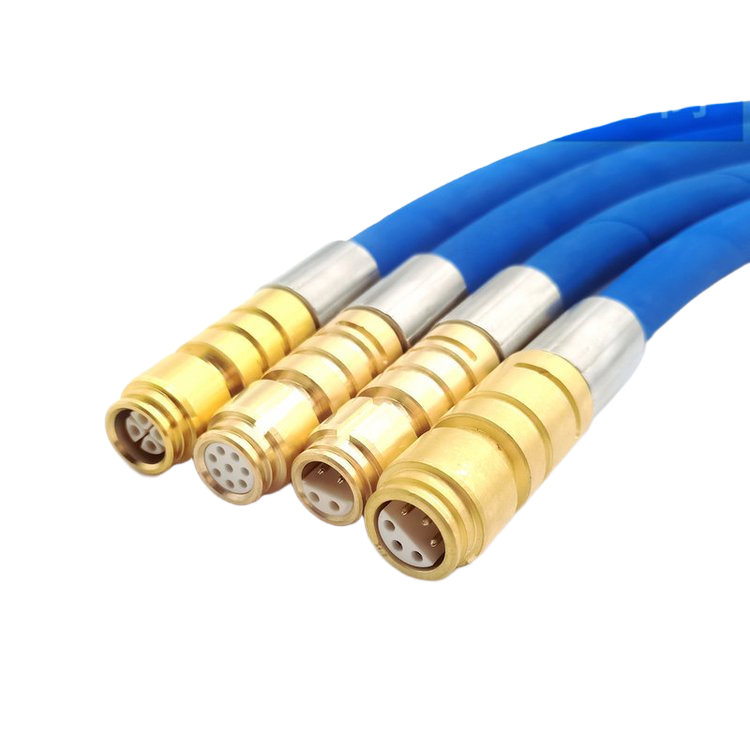

五、选型速查表
| 应用场景 | 推荐芯数 | 推荐长度 | 推荐接头螺纹 | 选型依据 |
|---|---|---|---|---|
| 控制器→电磁阀驱动器（标准安装） | 4芯 | 400-500mm | M16×1.5 或 M24×1.5 | 实测两接口间距，选择略长（+20-50mm）规格 |
| 控制器→带反馈电磁阀 | 6芯 | 400-500mm | M16×1.5 或 M24×1.5 | 需额外2芯传输阀芯位置反馈信号 |
| 控制器→压力/行程传感器 | 4芯 | 500-1000mm | M16×1.5 或 M24×1.5 | 传感器端接口可能不同于控制器端，需确认适配 |
| 支架间级联（单路通信） | 4芯 | 1500-3000mm | M16×1.5 或 M24×1.5 | 级联距离较长，需注意线缆长度和信号衰减 |
| 支架间级联（冗余通信） | 12芯 | 1500-3000mm | M24×1.5 | 双路通信+电源+备用，高可靠性要求 |
六、总结
4C型护套连接器在电液控制系统中的运用，本质上是将控制器的"指令"和"电源"通过4芯线缆可靠地送达电磁阀驱动器，并将传感器的"反馈"信号传回控制器，构成完整的控制闭环。其钢丝编织增强层（抗拉≥2600N）、阻燃抗静电护套（MT818标准）、4芯标准化配置三大特征，共同保障了电液控制系统在井下恶劣环境中的长期稳定运行。在智能化采煤工作面建设中，这些看似普通的连接器正是保障自动化跟机、远程控制等功能的基础物理层组件。科学的选型（长度、螺纹、芯数）与规范的安装维护，直接决定了电液控制系统的可靠性和采煤效率。
