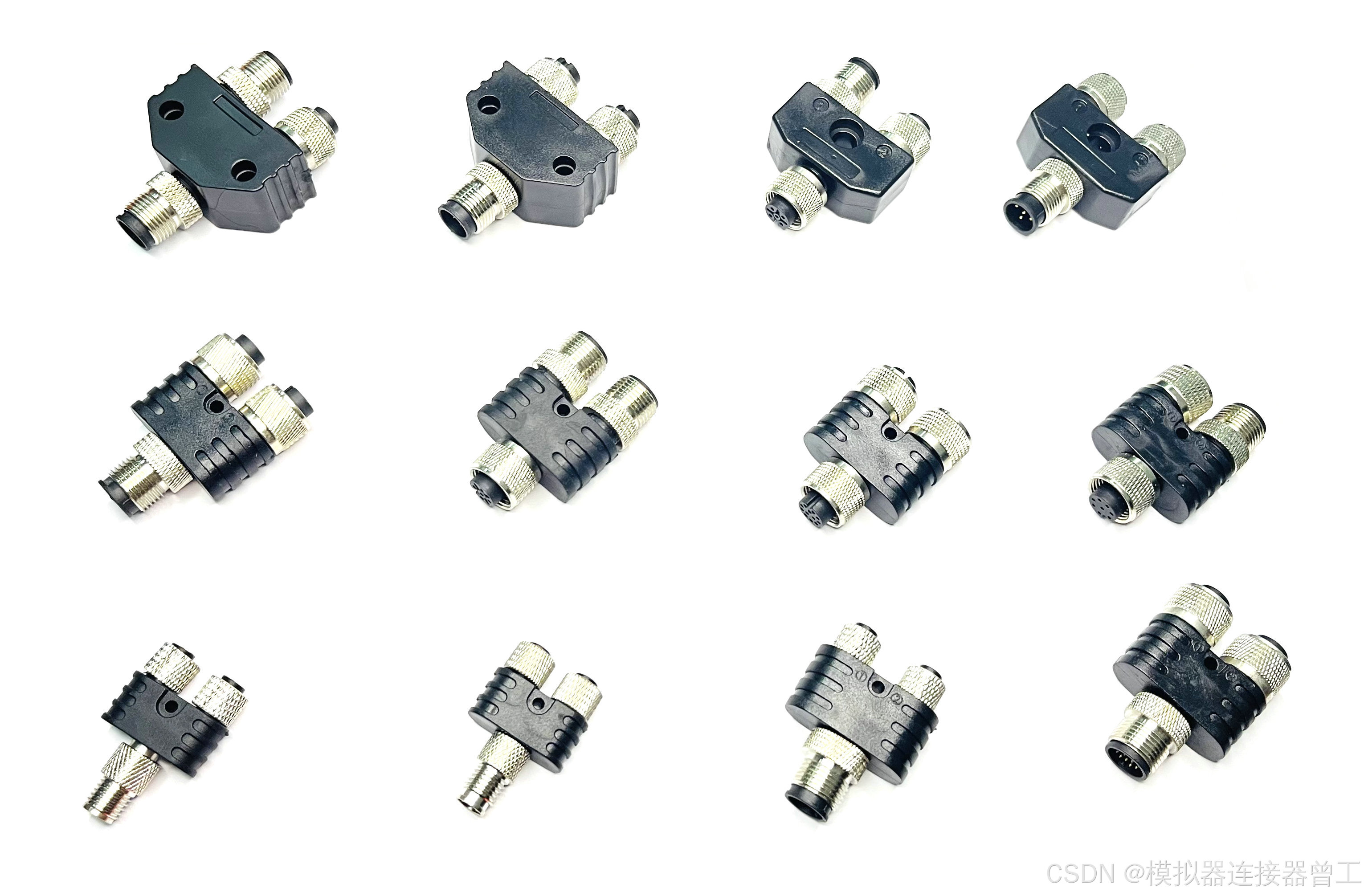

在工业现场，Y型M8分支器常用于从一条主干线缆同时连接两个传感器。但很少有人注意到：当两个分支同时工作时，信号是否会从一个通道"串"到另一个通道？这种通道间的串扰，可能导致传感器信号误读、触发错误，尤其在模拟量或高频通信场景下影响尤为明显。本文从串扰的物理机理出发，结合实测数据，系统分析Y型M8连接器在双分支同时工作时的通道隔离度。
一、串扰从哪里来？
串扰（Crosstalk）是指一个通道中的信号通过寄生耦合（电容耦合、电感耦合或公共阻抗耦合）在相邻通道中产生不期望的电压或电流。在Y型M8分支器中，串扰的传播路径主要有三条：
| 串扰类型 | 物理机理 | 典型表现 | 严重程度（影响由强到弱） |
|---|---|---|---|
| 电容耦合（静电耦合） | 相邻芯线之间的寄生电容，高频信号通过电容从干扰源通道耦合到被干扰通道 | 高频噪声叠加在信号上（例如，一条分支的通信信号被另一条分支的传感器信号拾取） | 高频通信信号干扰严重（如IO-Link或RS485）。开关量信号影响较小。 |
| 电感耦合（磁耦合） | 相邻芯线中的电流变化产生磁场，在相邻环路中感应出电动势 | 高电流变化率（如电磁阀驱动信号）在相邻传感器信号线上产生干扰脉冲 | 大电流信号（如电磁阀）对相邻微弱传感器信号（如4-20mA）影响显著 |
| 公共阻抗耦合（接地串扰） | 多个分支共享同一公共地（0V），地线中的电流在公共阻抗上产生压降，耦合到其他通道 | 当一个通道负载电流变化时，导致其他通道的参考地电位波动 | 低频和直流信号受影响最显著，可能导致信号零点漂移 |
二、测试方法与条件
为量化Y型M8分支器的通道隔离度，按以下条件进行测试：
-

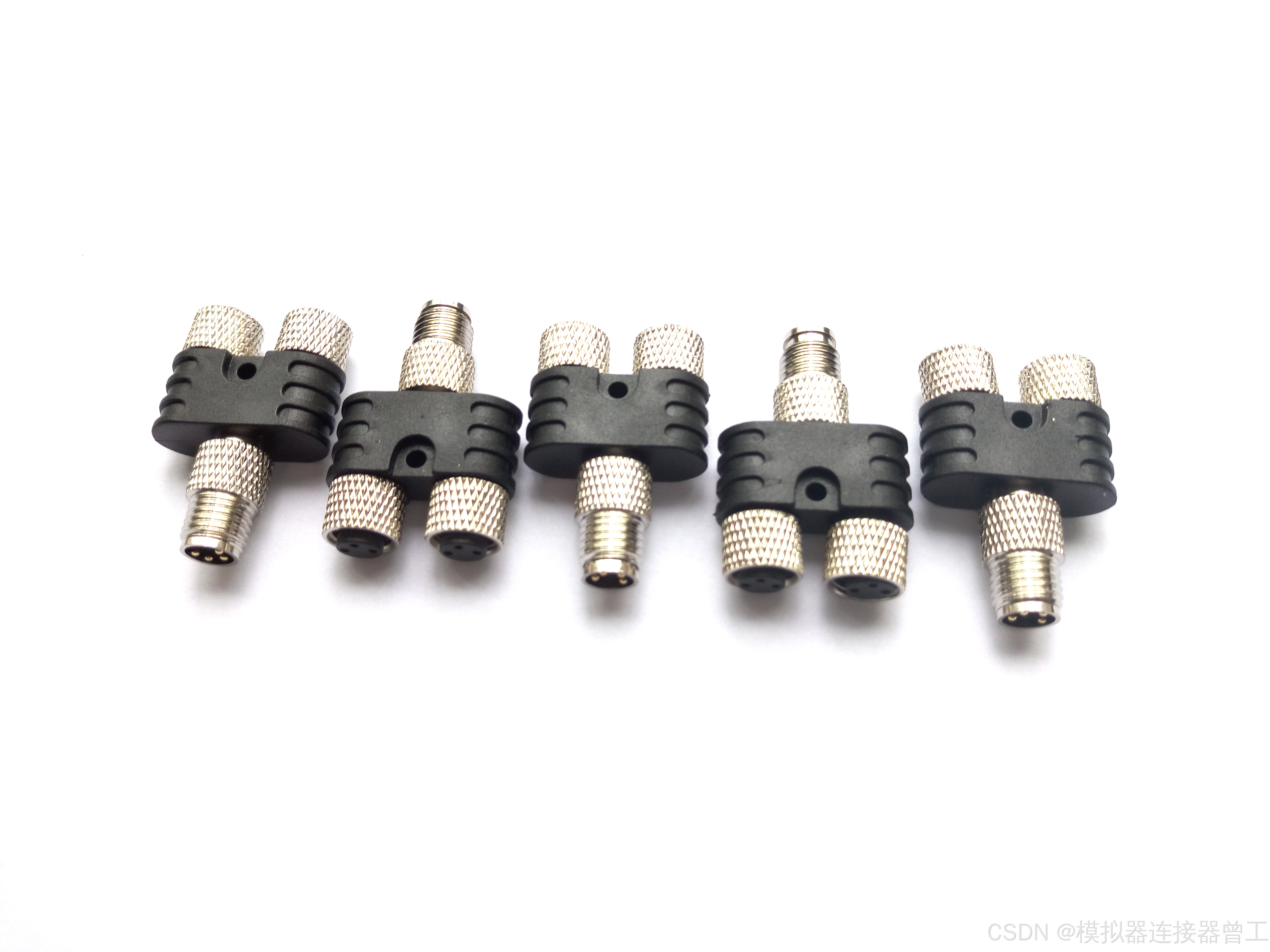

测试样品：Y型M8分支器，A编码4芯，镀金接触件，金属外壳屏蔽型，线缆长度0.3m分支线。
-
干扰源通道：接入24V DC，方波信号（模拟高速传感器或通信信号），频率分别设置为1kHz、10kHz、100kHz。
-
被干扰通道：接入高阻态（测量感应电压）或接入实际传感器（模拟实际工况）。
-
测量设备：差分探头+示波器，测量端口间的耦合电压。
三、测试结果：不同频率下的串扰幅度
| 干扰信号频率 | 感应电压（电容耦合主导） | 感应电压（电感耦合主导） | 隔离度（dB） | 工程判定 |
|---|---|---|---|---|
| 1kHz | ＜1mV | ＜1mV | ＞60dB | ✅ 可忽略，无影响 |
| 10kHz | 3-5mV | 2-4mV | 50-55dB | ✅ 可忽略，不影响开关量/低速通信 |
| 100kHz | 15-25mV | 10-15mV | 35-45dB | ⚠️ 可能影响模拟量精度，IO-Link通信需关注 |
| 1MHz | 50-80mV | 20-30mV | 25-35dB | ❌ 可能干扰高速通信或模拟量，需谨慎使用 |
四、分支线长度对串扰的影响
| 分支线长度 | 串扰幅度（100kHz测试） | 工程影响 |
|---|---|---|
| 0.1m | ＜10mV | ✅ 几乎无影响 |
| 0.3m | 15-25mV | ✅ 可接受 |
| 0.5m | 30-40mV | ⚠️ 可能影响精度要求高的模拟量信号 |
| 1.0m | 50-70mV | ❌ 串扰明显，可能影响传感器信号质量 |
| 2.0m | 80-120mV | ❌ 严重串扰，不建议使用 |
分支线越长，平行走线的长度越长，电容耦合和电感耦合效应越显著，串扰幅度随之增大。这是分支器现场布线中最容易被忽视但影响最显著的因素。
五、屏蔽层对串扰的抑制作用
| 屏蔽结构 | 100kHz串扰幅度 | 抑制效果 | 成本差异 |
|---|---|---|---|
| 无屏蔽（塑料外壳） | 40-60mV | 基准 | 低 |
| 金属外壳（屏蔽接地） | 15-25mV | 降低约60% | 中等 |
| 金属外壳+内部独立屏蔽（每对芯线单独屏蔽） | 5-10mV | 降低约85% | 较高 |
在Y型M8分支器中，金属外壳屏蔽能将串扰幅度降低约60%，而每对芯线独立屏蔽的版本则可降低约85%。对于模拟量或高频通信场景，应优先选用全屏蔽型分支器。
六、串扰对实际传感器信号的影响
| 传感器类型 | 信号特性 | 串扰影响 | 结论 |
|---|---|---|---|
| 接近开关（PNP，开关量） | 24V高电平/0V低电平，阈值通常为10V左右 | 串扰＜100mV，远低于阈值变化 | ✅ 可忽略 |
| 光电传感器（PNP，开关量） | 24V开关量，阈值通常为15V左右 | 串扰＜100mV，不影响判断 | ✅ 可忽略 |
| 4-20mA模拟量传感器 | 4-20mA电流，对应0.5V-2.5V采样电压 | 串扰50mV约为4-20mA满量程的1.25%（按250Ω负载对应1-5V电压折算），可能影响精度 | ⚠️ 分支线＜0.3m时可接受，＞0.5m精度下降明显 |
| IO-Link通信（230.4kbps） | 24V脉冲信号，上升沿要求＜10μs | 串扰可能导致通信误码，建议分支线＜0.3m | ⚠️ 分支长度是关键限制因素 |
| RS485通信（10-100kbps） | 差分信号，共模范围宽 | 串扰对差分信号影响较小（共模抑制比＞40dB时，差分输出端拾取的串扰可进一步衰减20-30dB） | ✅ 可忽略（屏蔽型线缆） |
七、工程建议
在Y型M8分支器的工程部署中，以下三点可有效控制串扰的影响：
-
分支线长度控制在0.3米以内。这是降低串扰最直接有效的手段，多数串扰问题根源不在于分支器本身，而在于过长的分支线。
-
模拟量传感器或通信链路，优先选用屏蔽型Y型分支器（金属外壳+屏蔽线缆）。屏蔽层在控制器侧单点接地，可进一步抑制串扰。
-
避免在同一Y型分支器的两个分支上同时连接高负载（如电磁阀）和微弱信号传感器（如热电偶、4-20mA变送器）。若无法避免，应增加物理隔离（如分隔走线槽）或选用独立屏蔽通道的分支器。
八、总结
Y型M8分支器的通道隔离度，在高频信号（＞100kHz）下是真实存在的工程问题。其主要影响因素是分支线长度 和屏蔽结构------分支越短、屏蔽越完善，串扰越小。对于开关量传感器，串扰通常不构成问题；对于模拟量信号（4-20mA、0-10V）或通信信号（IO-Link、RS485），应控制分支线长度≤0.3m，并选用金属外壳屏蔽型分支器。在设计布线和选型时，明确区分信号类型并据此选择分支器规格，是确保传感器信号完整性的基本要求。
