导语
随着5G/6G研究不断深入、相控阵雷达与MIMO系统大规模部署，多端口射频器件的测试需求急剧增长。传统人工换线逐对测量效率低下，且引入幅相不一致误差。通信系统测试中，信号源与频谱仪连接多测试节点时，手动拆换线缆同样成为制约自动化测试的瓶颈。
**德思特射频开关矩阵解决方案，以开关矩阵为核心构建"仪表集群↔开关矩阵↔测试节点"柔性架构。**一次连接即可实现任意端口灵活配对与微秒级切换，彻底告别反复插拔。高隔离度保障弱信号测量精度，SCPI远程程控无缝对接现有自动化测试软件，轻松扩展多端口S参数测试能力，让自动化测试系统高效、可靠、可扩展。
方案背景
多端口S参数测试的行业需求
随着5G/6G通信、相控阵雷达、MIMO系统、WiFi 7终端等技术的快速发展，射频器件的端口数量急剧增加。典型16×16 MIMO阵列需要测量256组收发通道配对；相控阵TR组件、多天线馈电网络、滤波器阵列等也普遍面临多端口网络分析的需求。
然而，矢量网络分析仪（VNA）作为S参数测试的核心仪表，绝大多数型号仅有2端口或4端口，面对数十乃至上百端口的被测件（DUT），传统做法只能人工反复插拔射频线缆进行逐对测量，测试效率极其低下，且引入严重的幅相不一致性误差。
通信测试系统痛点
在通信系统研发与产线测试中，常需搭建复杂的测试环境：多台频谱仪监测不同节点的频谱特性，多台信号源提供多路激励信号。系统搭建时，信号源、频谱仪与各测试节点之间通过射频线缆逐一连接。当测试场景变化、频段调整或信号路由改变时，需要频繁手动拆换线缆。
无论是多端口S参数测试还是通信系统测试，目前面临的挑战都是一样的：测试仪表端口数量有限，而待测/待接入节点数量众多，**传统人工换线方式已成为制约测试效率与精度的瓶颈。**不仅操作繁琐，还面临以下问题：
-
反复插拔导致接口磨损，接触不良风险累积
-
线缆路径改变引入新的插损和相位不确定性
-
测试系统缺乏灵活性，无法快速适配不同测试拓扑
-
难以实现无人值守自动化测试

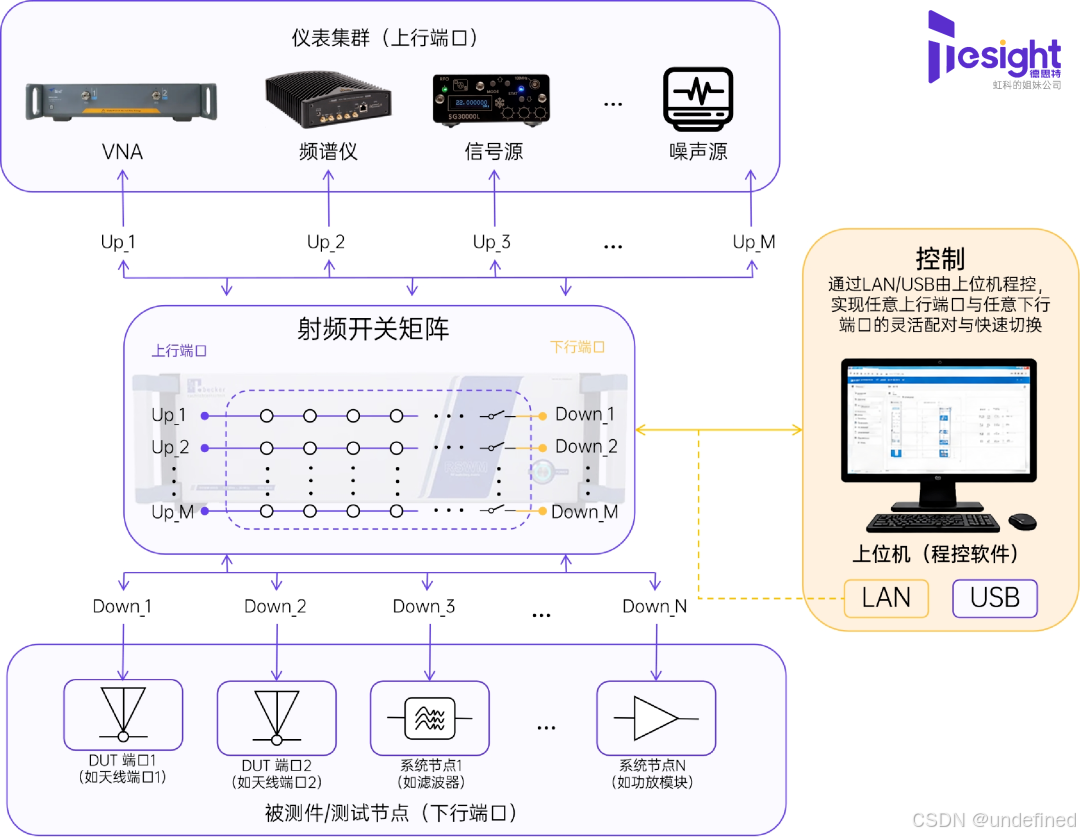

方案架构
基于以上痛点，德思特提出了基于射频开关矩阵为测试基础的解决方案。以射频开关矩阵为核心设备，置于测试仪表与被测件/测试节点之间，构建"仪表集群 ↔ 开关矩阵 ↔ 测试节点"的柔性互联架构。
-
上行：连接各类测试仪表（VNA、频谱仪、信号源、噪声源等）的射频端口
-
下行：连接被测件各端口或系统各测试节点
-
控制：通过LAN/USB/GPIB由上位机程控，实现任意上行端口与任意下行端口的灵活配对与快速切换

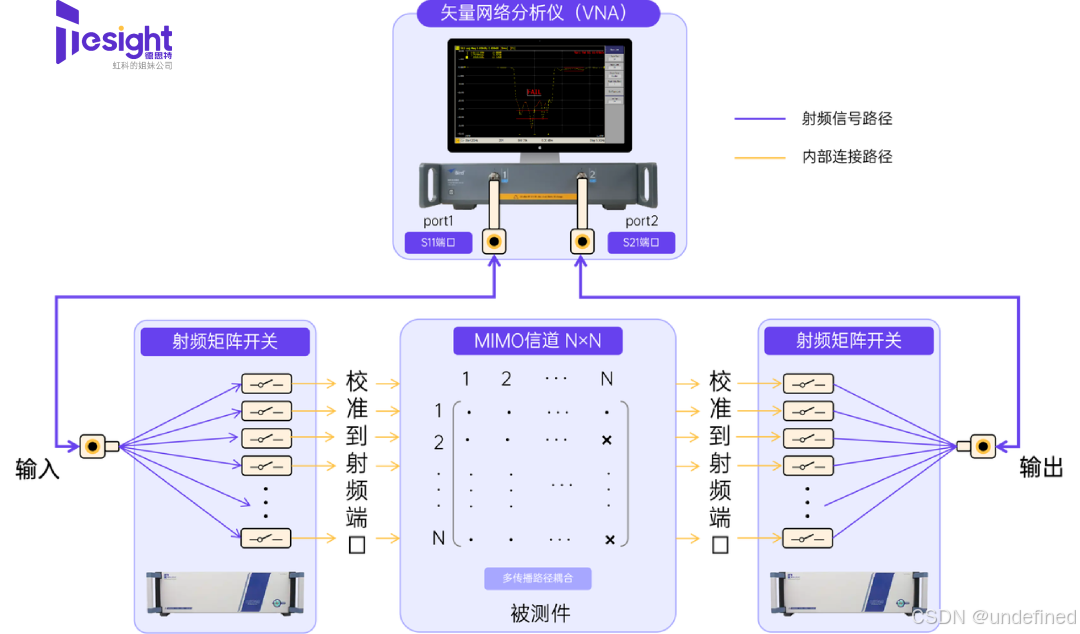

应用场景1：多端口S参数测试系统
待测件为多端口器件（如16通道相控阵天线、MIMO阵列、多端口滤波器组），VNA为双端口，需完成全部端口间的S参数测量。（校准时可直接讲基准面校准到射频矩阵的射频端口）
-
一次性连接，全程无需人工换线
-
VNA物理端口（2个）逻辑上扩展为N端口测试能力
-
可测试S11（反射）及S21（传输）全参数

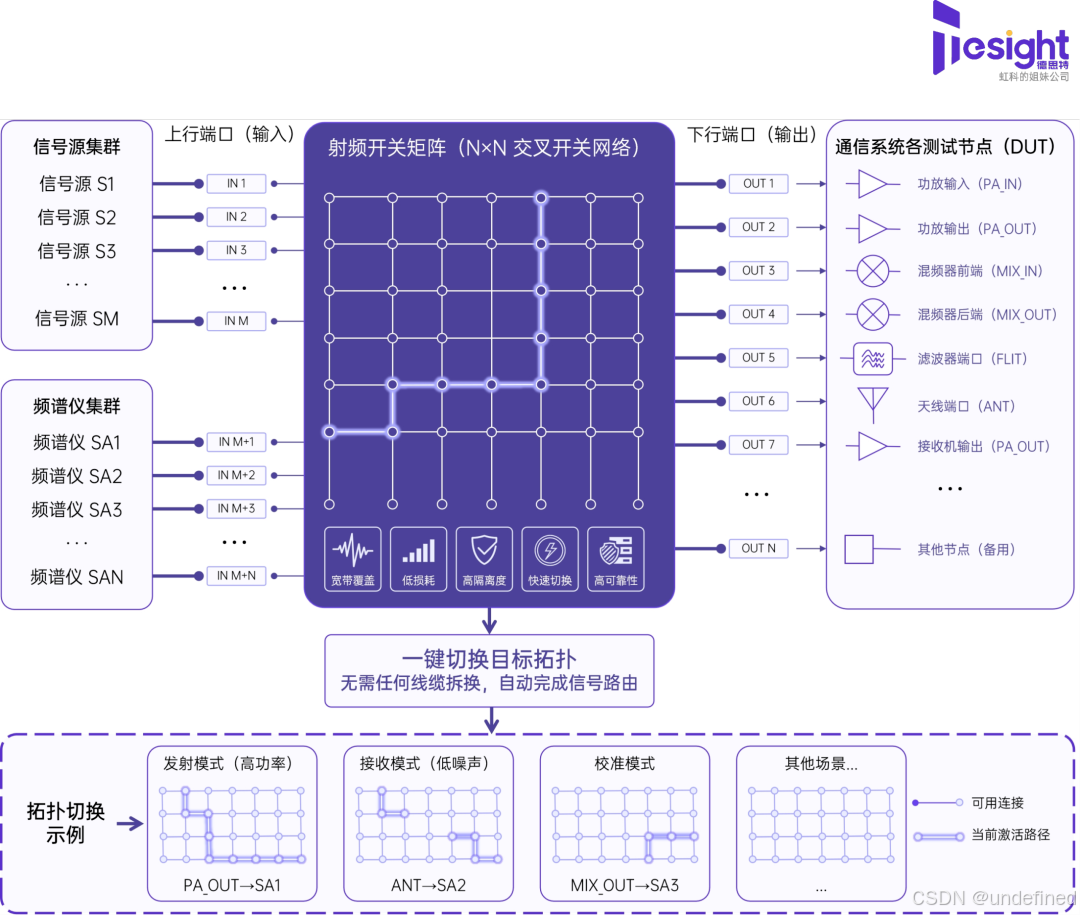

应用场景2：通信测试系统自动化路由
测试系统包含多台信号源和多台频谱仪，需分别接入通信系统中多个待测节点（如功放输入/输出、混频器前后、天线端口等），并随测试场景变化动态调整信号路由。
信号源集群 / 频谱仪集群 → 射频开关矩阵（M×N交叉开关网络）→ 通信系统各测试节点
-
所有信号源输出端、频谱仪输入端固定接入开关矩阵上行端口
-
通信系统各测试节点固定接入开关矩阵下行端口
-
上位机根据不同测试场景（如发射模式、接收模式、校准模式、不同频段/功率等级），程控开关矩阵通道连接情况。一键切换至目标拓扑，将指定信号源连接到指定节点，或将指定节点信号路由至指定频谱仪
-
整个过程无需任何线缆拆换
方案优势

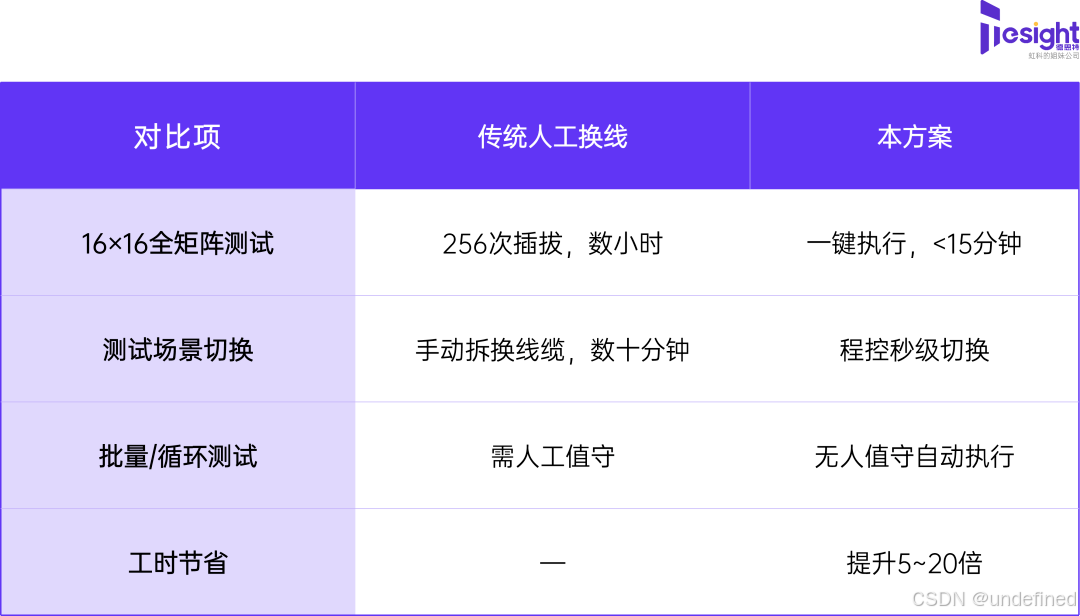

✓ 测试效率跃升
✓ 测量精度与一致性提升
-
**消除换线误差：**全程固定连接，消除反复插拔带来的插损波动与相位跳变，测试重复性大幅改善
-
**降低接口磨损：**避免端口频繁插拔，延长仪表和线缆使用寿命
-
**高隔离度保障：**有效抑制通道串扰，弱信号测量更准确
✓ 系统灵活可扩展
-
**拓扑按需定义：**软件配置信号路由，无需改变物理连接
-
**资源充分利用：**仪表可灵活分配给不同测试节点，避免闲置
-
**扩展性强：**节点增加时仅需扩展开关矩阵端口，无需重构系统
✓ 自动化友好
-
原生支持SCPI远程程控，无缝对接现有自动化测试软件
-
可与VNA/信号源/频谱仪联动触发，构建闭环自动化测试序列
-
数据自动归集，支持从实验室到产线的平滑升级
✓ 兼顾成本与测试效率
-
避免线缆频繁更换损耗，降低运维备件开销
-
解放测试人力，聚焦数据分析与问题定位
-
一台双端口VNA配合开关矩阵即可替代昂贵的大端口数VNA

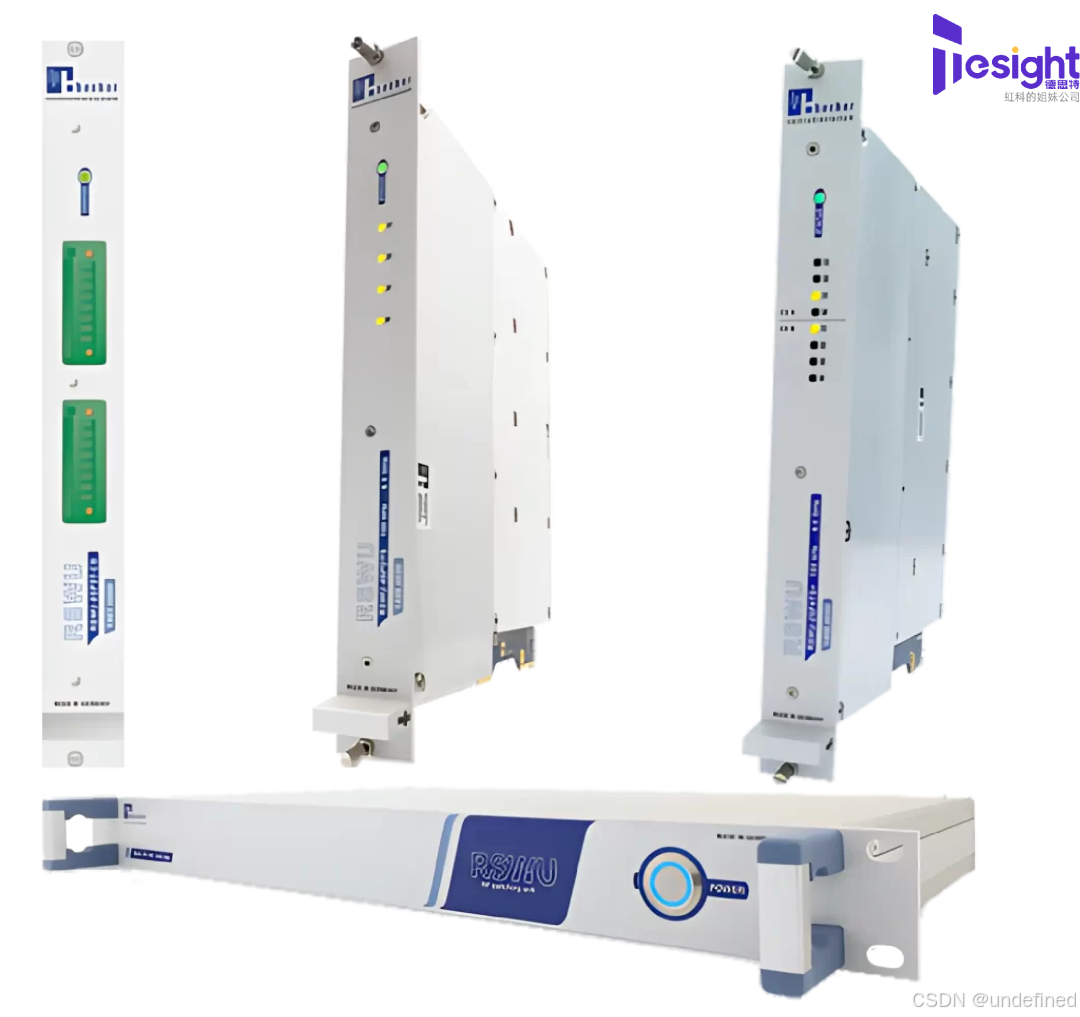

德思特射频开关与开关矩阵
产品覆盖覆盖100 kHz至8.5 GHz，隔离度达-50 ~ -120 dB，切换仅微秒级且无机械磨损。支持LAN/USB/SCPI/Web GUI程控，提供SPST、SPDT、多路开关及多种矩阵配置，适用于无线通信测试、MIMO、卫星通信及产线自动化等场景。
**✓ 灵活集成与控制：**支持SCPI命令、Web GUI、LAN及USB远程控制，提供向导式用户界面，可无缝集成至自动化测试系统，满足从研发到产线的多样化部署需求。
**✓ 极速切换与高可靠性：**采用半导体固态开关设计，切换时间仅2~5微秒，无机械磨损部件，确保长期稳定运行与超长使用寿命。
**✓ 宽频覆盖与高隔离度：**覆盖100 kHz至8.5 GHz超宽频率范围，隔离度达-50 ~ -120 dB，支持FM/DAB/GSM/UMTS/LTE/5G/Wi-Fi 6/6E/7等全制式通信标准。
✓ 丰富的产品矩阵与定制能力：提供SPST、SPDT、多路开关及4×4/4×8/8×8/16×32等矩阵配置，支持单向/双向、阻塞/非阻塞等多种类型，可按需定制通道配置。
