出海储能Node-RED本地大屏架构：Web Dashboard与数据流引擎深度解析

摘要： 随着新能源设备规模化走向海外，将集装箱内部的关键组件进行本地数据采集，并在箱体外侧触控屏实现离线渲染展示，已成为出海集成的核心需求。然而，在海外实施进程中，传统的上位机架构面临软件授权费高、环境依赖复杂及断网黑屏等技术瓶颈。本文旨在探讨如何构建一个内置流式引擎以及轻量级 Web Dashboard 直推能力的边缘显示架构。

导语： 本文从固件开发者与系统架构师的技术视角出发，深入拆解多总线数据清洗与前端渲染机制。文章详细梳理了自定义节点开发、WebSocket 实时数据流推送、响应式 UI 布局的协同运作逻辑，并提供基于原生处理逻辑的节点流 JSON 配置与数据清洗代码实战解析，助力实施团队打造具备高健壮性、低开发成本的出海本地大屏可视化 底座架构。

海外离线可视化环境痛点分析

在深入探究节点流配置与 Dashboard 渲染代码实现之前，系统开发人员有必要先解构传统方案在面对出海应用时存在的严重缺陷。

首先是极度高昂的软件授权与硬件 BOM 成本。工业 PC 与商业上位机软件的海外授权费用大幅推高了单台设备的交付成本。其次是海外现场软件部署与多语言适配的极高门槛。海外现场工程师遇到软件依赖库缺失或语言包冲突时，极易导致交付延期。最后是云端依赖大屏在断网下的致命黑屏。若本地强行拉取云端 UI，在海外偏远网络中断时，屏幕将无法展示任何告警，给离线巡检带来严重隐患。为了应对这些挑战，架构师需要专注于低代码解耦与轻量级就近渲染的专精型节点，以构建稳定可靠的本地显示通道。

流式引擎与底层总线交互机制探讨

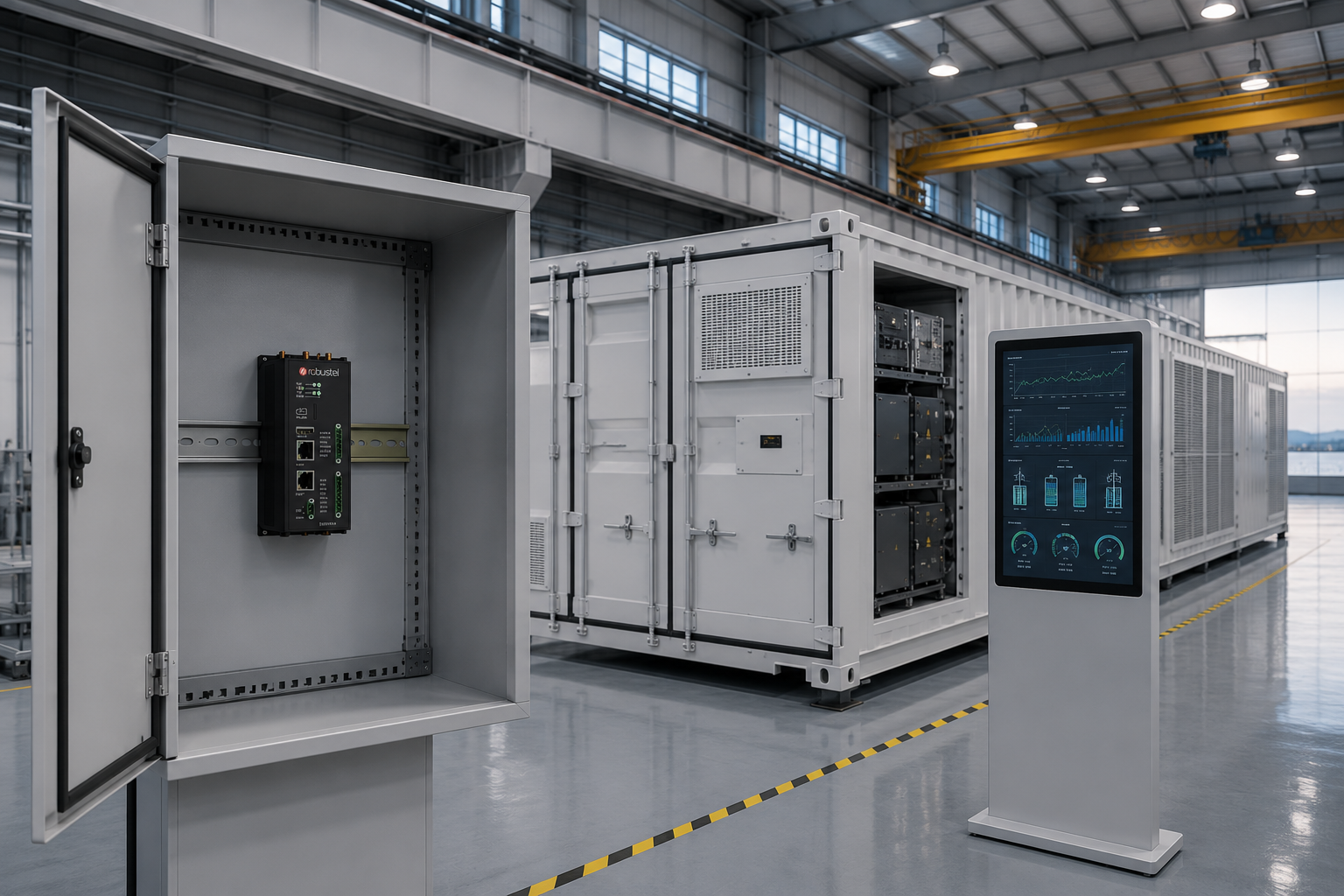

现代出海物联底座正转向"物理总线隔离 + Node-RED 低代码流式组态 + 本地 Web Dashboard 直推"的边缘计算架构。在靠近设备的硬件节点处，底层驱动在本地内存中对 Modbus 寄存器与 CAN 报文进行物理隔离与初始解包。

数据流向经过了极其精妙的解耦设计：引擎调度硬件接口节点获取底层字节流，通过前端拖拽的 Function 节点完成极速数据格式化，并直接平滑输入至 Dashboard 节点。内置的轻量级 Web Server 托管该响应页面，门板上的工业触摸屏仅需通过局域网路由访问指定内网 IP，即可瞬间渲染出数据丰满的响应式界面。这种设计彻底拔除了对厚重 x86 主机与 Windows 系统的深度依赖，实现了本地显示的数据强解耦与极致的低成本敏捷交付。

数据格式化与 Dashboard 极速推流代码实战

具备极高可用性的本地显示边缘架构，其核心运转逻辑是建立一套完全脱机可视化的数据处理流。以下代码级深入解析如何在独立运行的计算节点中，优雅接收底层十六进制报文、完成数据洗脱并在本地毫秒级渲染出极具科技感的可视化界面。

在核心的 Function 节点中编写极其纯净且高效的 JavaScript 算子，对二进制数据流进行位运算无情拆解与物理量纲聚合：

JavaScript

复制代码

// 出海数据流引擎核心机制：Modbus/CAN 数据本地极致清洗与 Dashboard 大屏直推逻辑
// 此硬核代码段运行于 Function 沙箱节点中，极速接收底层轮询触发的 payload 内存快照

var rawInputMessage = msg;
var rawHardwareByteStream = rawInputMessage.payload;
var dataSourceTopicIdentifier = rawInputMessage.topic; // 精准识别底层数据流向源头

// 1. 底层物理帧防越界内存保护强校验
if (!rawHardwareByteStream || rawHardwareByteStream.length < 4) {
    node.warn("Critical: Invalid byte stream length detected. Halting UI update to prevent dashboard crash.");
    return null; // 有效拦截残缺帧，切实防止前端 Dashboard 抛出 NaN 或引发图表引擎内存泄漏死锁
}

// 2. 针对底层高频数据的独立极速分支处理
if (dataSourceTopicIdentifier === "internal_battery_bus") {
    // 提取并强行倒序组合高低位字节 (专门针对底层主板变态的小端模式 Little-Endian)
    var maxVoltageRawInteger = (rawHardwareByteStream[1] << 8) | rawHardwareByteStream[0];
    var actualVoltageFloatValue = Number((maxVoltageRawInteger * 0.001).toFixed(2));

    // 优雅构建完全吻合标准 UI 推流规范的 JSON 载荷，直接毫秒级驱动前端 Gauge (仪表盘) 节点组件
    var uiGaugeRapidUpdateMsg = {
        payload: actualVoltageFloatValue,
        topic: "Cell Maximum Voltage"
    };

    return [uiGaugeRapidUpdateMsg, null]; // 通道1霸道占用发送权，极速路由直达 UI 渲染节点
}

// 3. 针对底层变流器状态数据的深度枚举映射与 UI 动态变色控制
if (dataSourceTopicIdentifier === "power_conversion_bus") {
    var deviceStatusCode = rawHardwareByteStream[0];
    var humanReadableStatusString = "UNKNOWN_STATE";

    // 硬核状态机强映射
    switch(deviceStatusCode) {
        case 0x00: humanReadableStatusString = "SYSTEM_STANDBY"; break;
        case 0x01: humanReadableStatusString = "CHARGING_ACTIVE"; break;
        case 0x02: humanReadableStatusString = "DISCHARGING_ACTIVE"; break;
        case 0x03: humanReadableStatusString = "CRITICAL_HARDWARE_FAULT"; break;
    }

    // 构建 Text Node (极简文本块) 展示控制载荷
    var uiTextDynamicStatusMsg = {
        payload: humanReadableStatusString,
        // 根据底层状态码，直接在后端越权动态强行注入前端 UI 节点的颜色控制 CSS 属性
        ui_control: {
            "color": (deviceStatusCode === 0x03) ? "#FF0000" : "#00FF00" // 故障刺眼红，正常健康绿
        }
    };

    return [null, uiTextDynamicStatusMsg]; // 通道2驱动文本显示组件
}

return null; // 无情兜底拦截所有非预期垃圾报文

这段硬核干练的 JS 洗脱控制代码完美呈现了低代码引擎在彻底隔离底层复杂肮脏工业总线与前端优美 Web UI 之间无可替代的桥梁枢纽作用。海外实施极客团队彻底告别了痛苦编译 C++ 驱动或打包庞大 React/Vue 前端工程的折磨，仅在流编辑器中粘贴上述洗脱逻辑并连线至精地图表节点，引擎底层自带的极速 WebSocket 守护进程便会在物理数据发生微小波动的几毫秒内，全自动将更新的数值推流到集装箱屏幕浏览器的 DOM 渲染树中。这种极致无缝、彻底解耦的毫秒级响应机制，赋予了出海设备极高的现场抗断网巡检能力。

常见问题解答

问题1、嵌入式环境中长期运行Web服务，会存在内存泄漏导致页面最终崩溃的风险吗？

回答：底层的V8引擎拥有极其严苛的垃圾回收机制（Garbage Collection）。Dashboard在推流时仅更新发生变化的数值差量，并不会整体刷新DOM树，这种增量渲染机制彻底杜绝了长期运行下的内存溢出隐患。

问题2、负责海外交付的非开发者，能独立调整这种大屏的UI布局吗？

回答：通过自带的布局管理器可以轻松实现零代码调整。在配置右侧面板中，可以随意对各个图表卡片进行拖拽分组，实时调整它们在屏幕上占据的像素宽度与排序位置。

问题3、这套架构能够彻底取代传统的工业组态软件吗？

回答：在追求极简交付与成本控制的特定节点具备极强替代性。对于不需要极其复杂的多层级拓扑动画、且着重强调核心数据就近实时展示的离线场景，该架构以极低的部署成本实现了对传统笨重组态软件的降维打击。

结论： 在设备海量出海的残酷商业竞争大背景下，坚决摒弃依赖昂贵主机与厚重商业软件的传统落后模式，全面转向基于低代码流式组态、本地 Web Dashboard 直推与硬件底层深度隔离的边缘计算网关 架构，是集成商捍卫海外交付稳定性与极致压降出海综合成本的必然技术演进路径。赋予出海团队自主的数据治理与极简 UI 组态能力，通过统一部署支持多协议并发解析、流式引擎直驱的高可用计算节点，将为出海项目彻底构建起极其坚固、成本近乎极限压缩的本地大屏可视化 底座。在强力推进装备全球化出海的进程中，确保底层核心数据的脱机流畅展示与极简迭代，是保障海外资产高频安全巡检与极大提升客户操作体验的最硬核技术支撑。
