42V 热拔插场景下的 OVP 过压保护方案：PW1600 技术解析
一、42V 输入为什么要加 OVP？
欧美市场 USB Type-C 42V 认证（IEC 62368-1）对前端保护提出了明确要求。在 42V 输入档位下，OVP 过压保护芯片需要满足三项关键指标：耐压不低于 60V（覆盖 42V 稳态电压并留出浪涌余量）、过压响应速度达到微秒甚至纳秒级别、集成低导通阻抗 MOS 以保证正常工作时不产生额外发热。PW1600 就是针对这类需求设计的器件。
二、PW1600 产品概述
PW1600 是一款 70V 耐压的过压保护芯片，OVP 阈值可调，支持 3V 至 60V 宽输入电压范围。芯片内部集成了超低导通阻抗 nFET 开关，并提供启动/OVP 恢复延时、纳秒级 OVP 响应、软启动、过温保护与自动恢复、使能控制等功能。封装采用 SOT23-6L，适用于车载设备、便携式与可穿戴设备的电源前端保护。

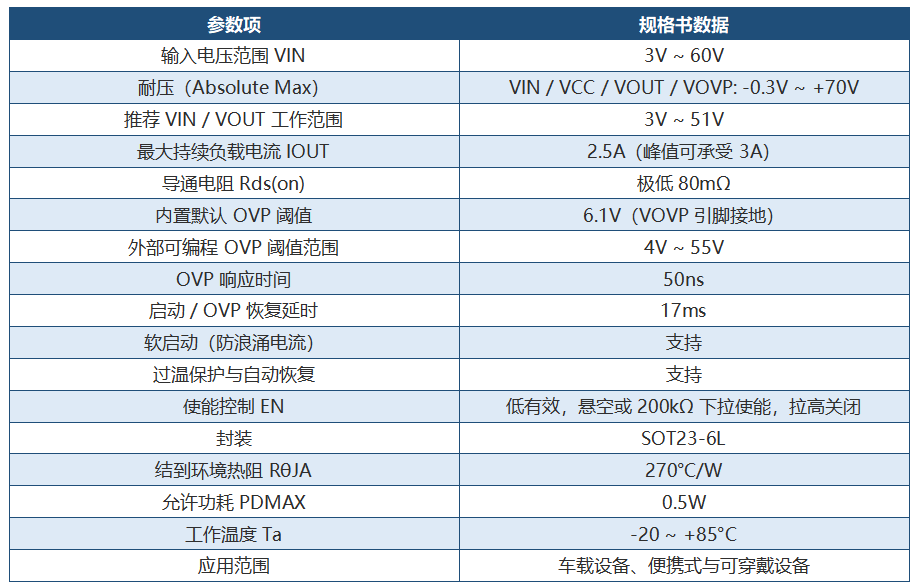

三、关键规格参数
四、OVP 阈值配置

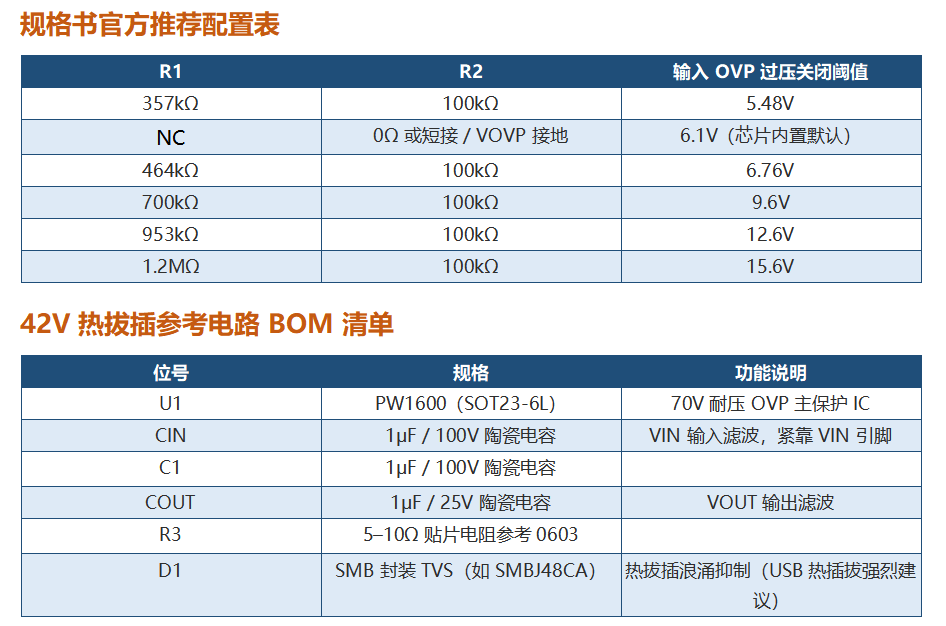

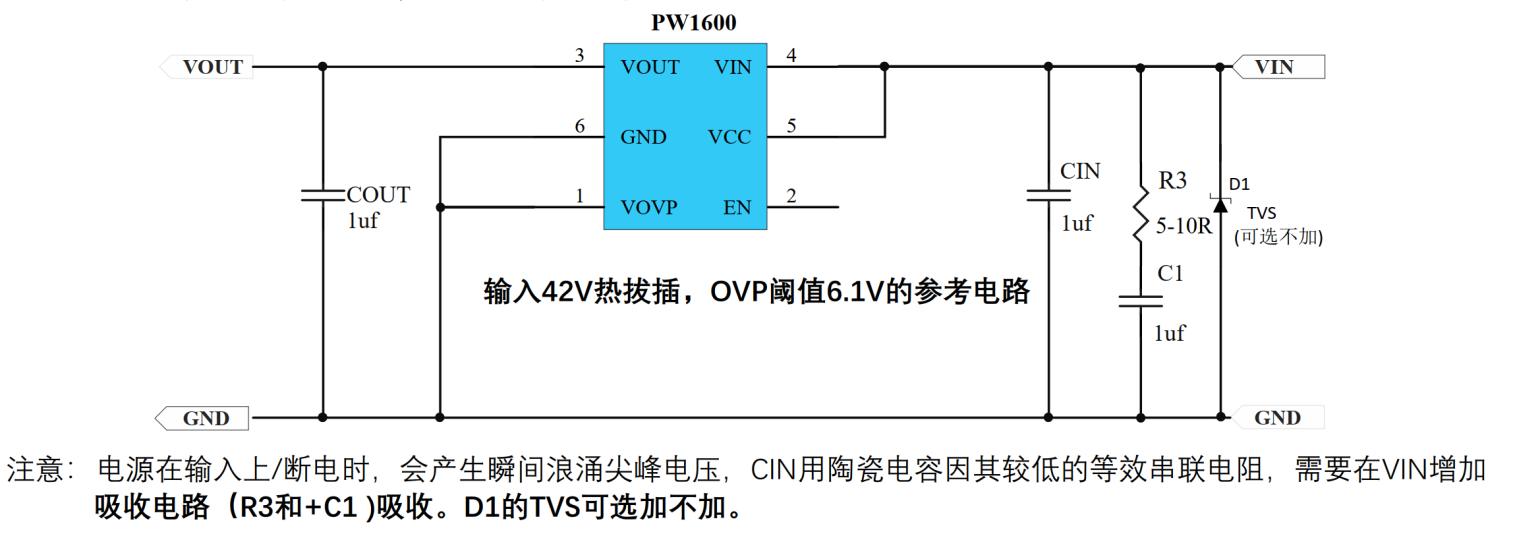

OVP 阈值通过外部电阻设定，计算公式为 VIN_OVP = 1.2V × (1 + R1 / R2)。R2 推荐取值 100kΩ，其接地端应单独走线连接至芯片 GND 引脚。在热插拔输入场景（如 USB 接口），建议在输入端并联 TVS 二极管 D1 以增强保护。若 VOVP 引脚直接接地，芯片将使用内置默认阈值 6.1V。

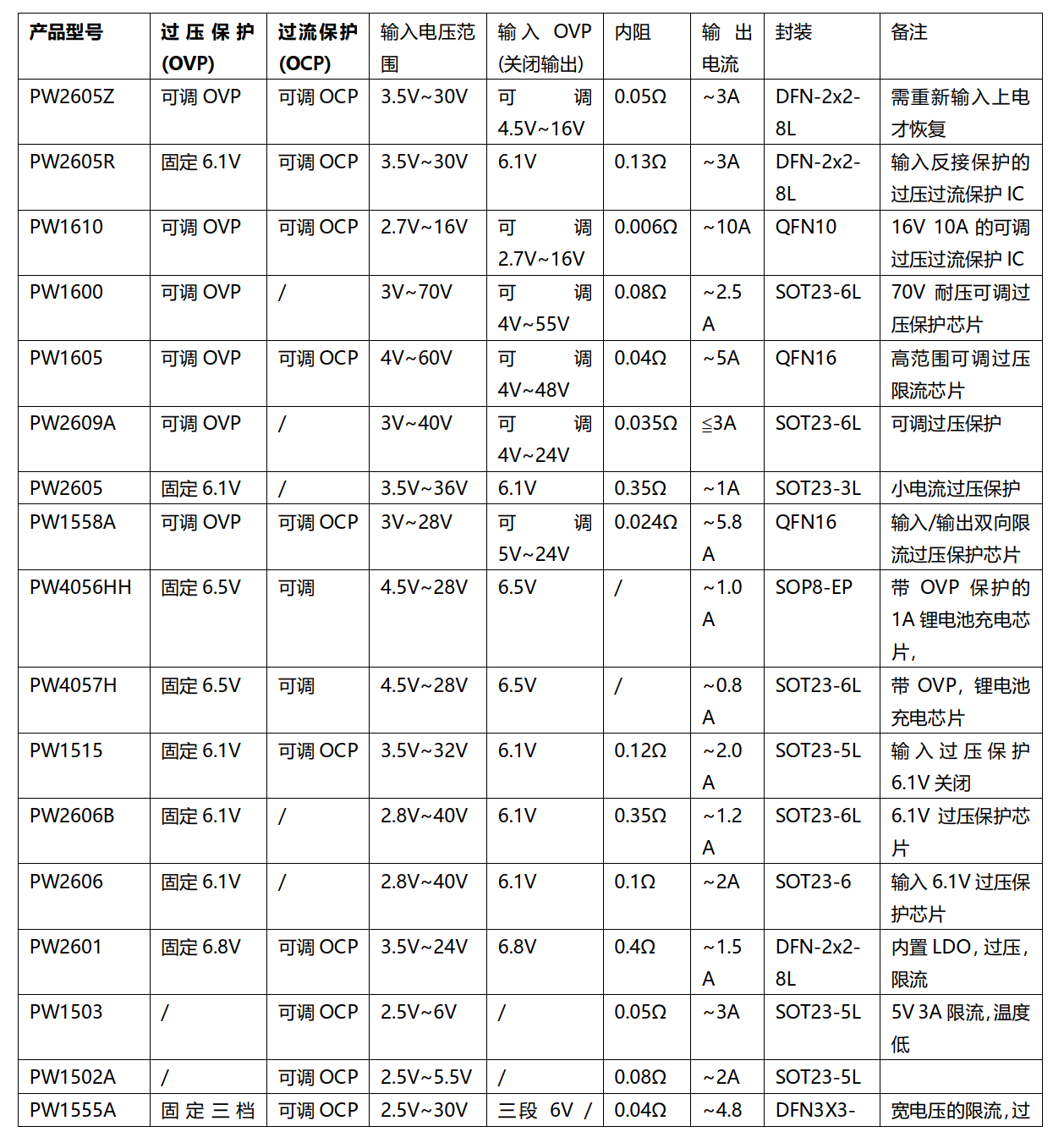

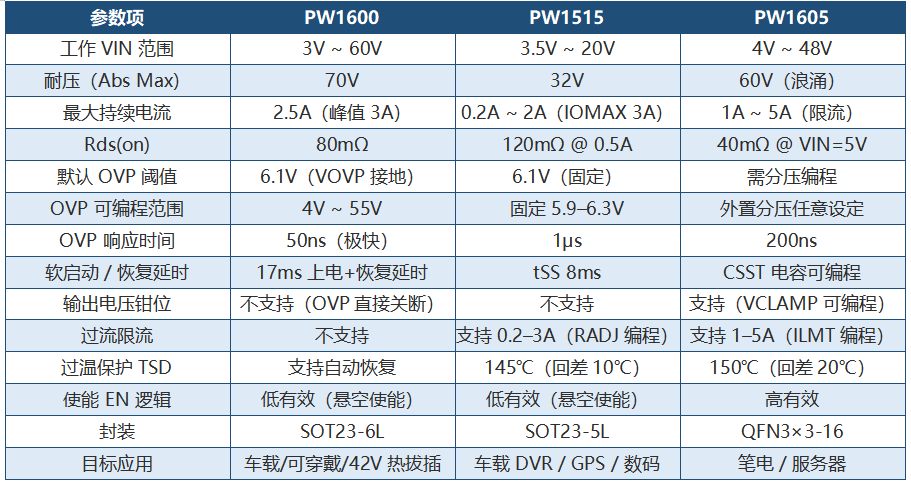

五、与其他 OVP 芯片对比
三款芯片的应用场景各有侧重。PW1600 针对 42V 及以下高压热插拔前端保护，具备 60V 工作电压、55V 可编程 OVP、50ns 响应速度和 SOT23-6L 小封装，是该电压段内的优选方案。PW1515 适用于 20V 以下场景，例如车载 DVR、GPS 等设备，集成了过流恒流与 OVP 双重保护。PW1605 则面向 48V 宽压应用，如笔电和服务器，额外提供输出电压钳位与可编程限流功能，封装尺寸更大、集成度更高。
