如何把一张图片做成自定义复杂 UI 图标

前言

在地图、大屏、无人机调度、任务管理这类项目里，我们经常需要展示各种点位图标。

如果只是普通点位，直接使用一张 PNG 就够了：

js 复制代码

billboard: {
  image: "/marker.png"
}

但真实业务里，点位图标往往不是这么简单。

比如产品希望地图上的事件点位长这样：

text 复制代码

外层是蓝色圆角背景
中间展示一张业务图片
底部有一个小箭头
箭头指向真实坐标
图片加载失败时使用默认图

这个图标已经不是一张普通图片，而是一个小型 UI 组件。

如果在普通页面中，我们可以用 HTML + CSS 写：

html 复制代码

<div class="marker">
  <img src="xxx.png" />
  <span class="arrow"></span>
</div>

但在 Cesium 这类地图场景里，点位通常不是普通 DOM，而是地图引擎渲染的对象。

以 Cesium 为例，点位图标一般通过 Billboard 展示：

js 复制代码

viewer.entities.add({
  position,
  billboard: {
    image,
    width,
    height,
  },
})

这里的 image 更适合接收一张图片、一个 Canvas、一个 dataURL，而不是一段 HTML。

所以这一篇只解决一个问题：

text 复制代码

如何把一张普通图片，处理成带圆角背景、边框、箭头的自定义 UI 图标？

注意，本文只讲单张图片的处理流程，不展开多张图片批量渲染、缓存、并发优化。那些可以作为下一篇继续讲。

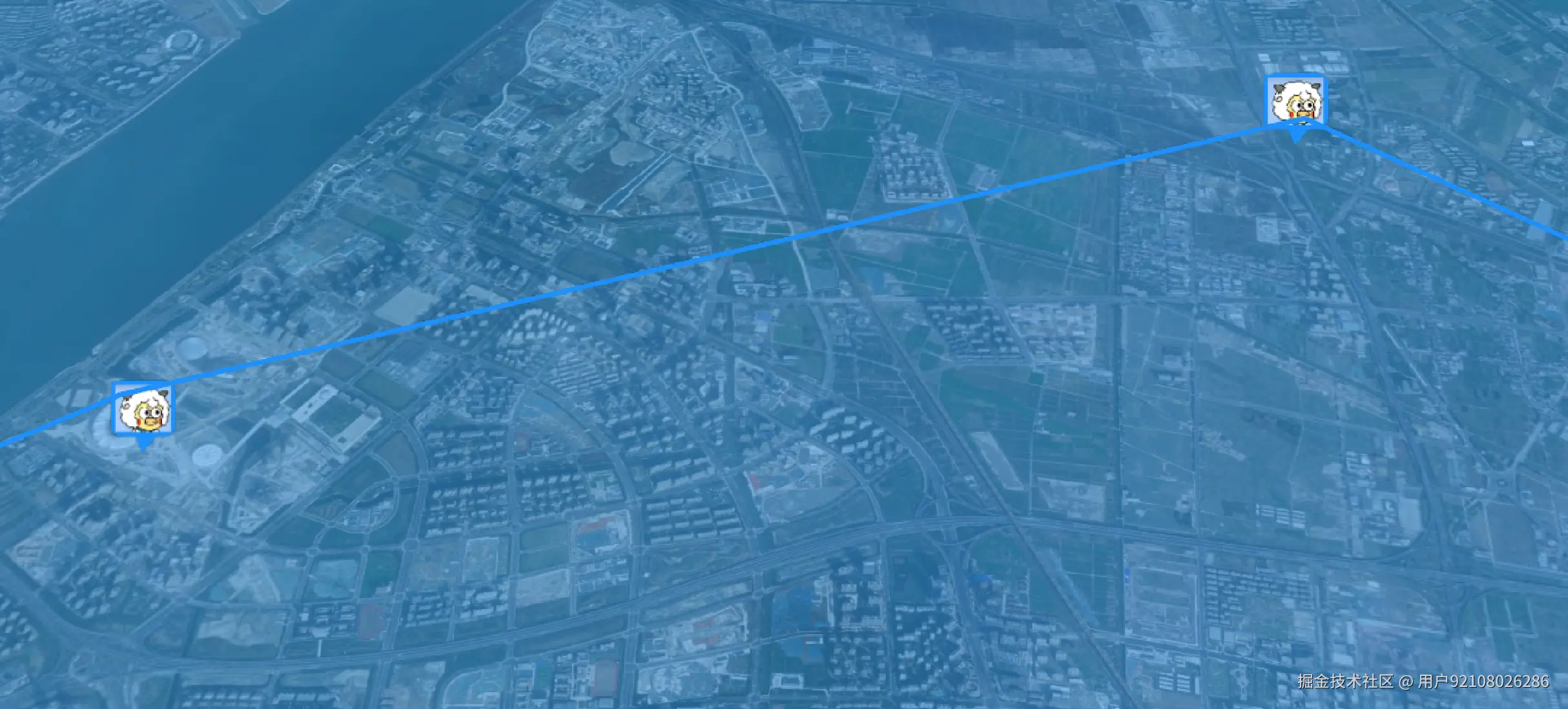

最终效果

我们希望把一张普通图片：

text 复制代码


加工成这种结构：

也就是：

text 复制代码

圆角背景
内部图片
底部箭头
统一尺寸
可配置颜色
失败兜底

处理后的图标可以作为 Cesium Billboard 的图片：

js 复制代码

billboard: {
  image: markerIcon.image,
  width: markerIcon.width,
  height: markerIcon.height,
}

为什么不用 DOM

如果是在普通页面，DOM + CSS 是最舒服的方式。

但地图点位不一定适合 DOM。

尤其在 Cesium 这类 WebGL 地图中，点位图标通常进入地图自己的渲染体系。我们更希望给地图引擎一张已经处理好的图片，而不是让地图和 DOM 覆盖物相互配合。

所以这里选择：

text 复制代码

Canvas 绘制复杂 UI
导出成图片
交给地图引擎渲染

Canvas 的好处是：

text 复制代码

可以用代码画圆角、箭头、图片
绘制完成后就是一张图片
地图引擎可以直接使用

整体实现思路

实现流程很简单：

text 复制代码

1. 加载原始图片
2. 创建 Canvas
3. 计算图标尺寸
4. 绘制圆角背景
5. 绘制底部箭头
6. 绘制内部图片
7. 导出结果

对应代码结构大概是：

js 复制代码

async function createMarkerIcon(imageUrl, options) {
  const img = await loadImage(imageUrl)

  const canvas = document.createElement("canvas")
  const ctx = canvas.getContext("2d")

  // 绘制背景
  // 绘制箭头
  // 绘制图片

  return {
    image: canvas.toDataURL("image/png"),
    width: canvas.width,
    height: canvas.height,
  }
}

第一步：加载图片

先封装一个图片加载方法：

js 复制代码

function loadImage(src) {
  return new Promise((resolve, reject) => {
    const img = new Image()
    img.crossOrigin = "anonymous"
    img.onload = () => resolve(img)
    img.onerror = reject
    img.src = src
  })
}

这里使用 new Image() 创建图片对象。

等图片加载成功后，才能拿到：

js 复制代码

img.width
img.height

也才能把图片画到 Canvas 上：

js 复制代码

ctx.drawImage(img, x, y, width, height)

这里设置了：

js 复制代码

img.crossOrigin = "anonymous"

是为了后面调用 canvas.toDataURL() 时尽量避免跨域污染问题。

如果图片是跨域地址，服务端也需要允许跨域，否则 Canvas 仍然可能无法导出。

第二步：准备 Canvas 尺寸

我们希望图标内部图片宽度固定，比如：

js 复制代码

const markerWidth = 60

图片高度根据原始比例计算：

js 复制代码

const aspectRatio = img.width / img.height
const imageHeight = markerWidth / aspectRatio

然后再加上内边距和箭头高度：

js 复制代码

const padding = 8
const arrowHeight = 12

const canvasWidth = markerWidth + padding * 2
const canvasHeight = imageHeight + padding * 2 + arrowHeight

创建 Canvas：

js 复制代码

const canvas = document.createElement("canvas")
canvas.width = canvasWidth
canvas.height = canvasHeight

const ctx = canvas.getContext("2d")

这里的 Canvas 可以不插入页面，它只是一个临时画布。

我们在内存里把图标画好，然后导出成图片即可。

第三步：绘制圆角背景

先画一个圆角矩形背景。

为了兼容性，可以自己封装圆角矩形方法：

js 复制代码

function drawRoundRect(ctx, x, y, width, height, radius) {
  const r = Math.min(radius, width / 2, height / 2)

  ctx.beginPath()
  ctx.moveTo(x + r, y)
  ctx.lineTo(x + width - r, y)
  ctx.quadraticCurveTo(x + width, y, x + width, y + r)
  ctx.lineTo(x + width, y + height - r)
  ctx.quadraticCurveTo(x + width, y + height, x + width - r, y + height)
  ctx.lineTo(x + r, y + height)
  ctx.quadraticCurveTo(x, y + height, x, y + height - r)
  ctx.lineTo(x, y + r)
  ctx.quadraticCurveTo(x, y, x + r, y)
}

然后绘制背景：

js 复制代码

ctx.fillStyle = "#1D90FA"
ctx.strokeStyle = "#1D90FA"
ctx.lineWidth = 4

drawRoundRect(ctx, 4, 4, markerWidth + 8, imageHeight + 8, 8)
ctx.fill()
ctx.stroke()

这里背景色和边框色都是蓝色：

text 复制代码

#1D90FA

实际项目里可以根据业务状态切换颜色。

第四步：绘制底部箭头

箭头可以理解成一个三角形。

它位于圆角矩形底部中间：

js 复制代码

const centerX = canvasWidth / 2
const arrowTopY = padding + imageHeight + padding / 2
const arrowBottomY = arrowTopY + arrowHeight

ctx.beginPath()
ctx.moveTo(centerX - 10, arrowTopY)
ctx.lineTo(centerX + 10, arrowTopY)
ctx.lineTo(centerX, arrowBottomY)
ctx.closePath()
ctx.fill()

这段代码画了一个向下的小三角。

在地图上使用时，这个箭头底部通常要对齐真实坐标点。

以 Cesium 为例，可以配合：

js 复制代码

verticalOrigin: Cesium.VerticalOrigin.BOTTOM

让图标底部对齐经纬度位置。

第五步：绘制内部图片

背景和箭头画完后，再把业务图片画进去：

js 复制代码

ctx.drawImage(
  img,
  padding,
  padding,
  markerWidth,
  imageHeight
)

这里的参数含义是：

text 复制代码

img：要绘制的图片对象
padding：图片绘制的 x 坐标
padding：图片绘制的 y 坐标
markerWidth：绘制后的图片宽度
imageHeight：绘制后的图片高度

这样图片就会被绘制到蓝色背景内部。

第六步：导出成图片

Canvas 绘制完成后，可以使用：

js 复制代码

const image = canvas.toDataURL("image/png")

它会返回一个 base64 图片地址，类似：

text 复制代码


浏览器可以把它当成普通图片使用。

Cesium Billboard 也可以直接使用：

js 复制代码

billboard: {
  image,
}

完整代码

把上面的步骤合起来：

js 复制代码

function loadImage(src) {
  return new Promise((resolve, reject) => {
    const img = new Image()
    img.crossOrigin = "anonymous"
    img.onload = () => resolve(img)
    img.onerror = reject
    img.src = src
  })
}

function drawRoundRect(ctx, x, y, width, height, radius) {
  const r = Math.min(radius, width / 2, height / 2)

  ctx.beginPath()
  ctx.moveTo(x + r, y)
  ctx.lineTo(x + width - r, y)
  ctx.quadraticCurveTo(x + width, y, x + width, y + r)
  ctx.lineTo(x + width, y + height - r)
  ctx.quadraticCurveTo(x + width, y + height, x + width - r, y + height)
  ctx.lineTo(x + r, y + height)
  ctx.quadraticCurveTo(x, y + height, x, y + height - r)
  ctx.lineTo(x, y + r)
  ctx.quadraticCurveTo(x, y, x + r, y)
}

async function createMarkerIcon(imageUrl, options = {}) {
  const {
    width = 60,
    padding = 8,
    arrowHeight = 12,
    borderWidth = 4,
    radius = 8,
    background = "#1D90FA",
    fallback = "",
  } = options

  let img

  try {
    img = await loadImage(imageUrl || fallback)
  } catch (error) {
    img = await loadImage(fallback)
  }

  const aspectRatio = img.width / img.height
  const imageHeight = width / aspectRatio

  const canvasWidth = width + padding * 2
  const canvasHeight = imageHeight + padding * 2 + arrowHeight

  const canvas = document.createElement("canvas")
  canvas.width = canvasWidth
  canvas.height = canvasHeight

  const ctx = canvas.getContext("2d")

  ctx.fillStyle = background
  ctx.strokeStyle = background
  ctx.lineWidth = borderWidth

  const rectX = padding - borderWidth / 2
  const rectY = padding - borderWidth / 2
  const rectWidth = width + borderWidth
  const rectHeight = imageHeight + borderWidth

  drawRoundRect(ctx, rectX, rectY, rectWidth, rectHeight, radius)

  const centerX = canvasWidth / 2
  const arrowTopY = rectY + rectHeight
  const arrowBottomY = arrowTopY + arrowHeight

  ctx.lineTo(centerX - 10, arrowTopY)
  ctx.lineTo(centerX + 10, arrowTopY)
  ctx.lineTo(centerX, arrowBottomY)
  ctx.closePath()
  ctx.fill()
  ctx.stroke()

  ctx.drawImage(img, padding, padding, width, imageHeight)

  return {
    image: canvas.toDataURL("image/png"),
    width: canvasWidth,
    height: canvasHeight,
  }
}

在 Cesium 中使用

生成图标后，就可以挂到 Cesium 点位上：

js 复制代码

async function addMarker(viewer, marker) {
  const markerIcon = await createMarkerIcon(marker.image, {
    width: marker.imageWidth || 60,
    background: "#1D90FA",
    fallback: "/default-marker.png",
  })

  const position = Cesium.Cartesian3.fromDegrees(
    Number(marker.longitude),
    Number(marker.latitude),
    Number(marker.height || 0)
  )

  viewer.entities.add({
    position,
    billboard: {
      image: markerIcon.image,
      width: markerIcon.width,
      height: markerIcon.height,
      verticalOrigin: Cesium.VerticalOrigin.BOTTOM,
    },
  })
}

这里最关键的是：

js 复制代码

verticalOrigin: Cesium.VerticalOrigin.BOTTOM

因为图标底部有箭头，箭头要指向地图坐标，所以让 Billboard 底部对齐坐标点会更自然。

可以扩展哪些样式

上面的例子只是最基础的版本。

后续还可以继续扩展：

text 复制代码

不同状态颜色
阴影
文字标签
数字角标
告警图标
渐变背景
图片裁剪成圆形
选中态边框

例如添加阴影：

js 复制代码

ctx.shadowColor = "rgba(0, 0, 0, 0.3)"
ctx.shadowBlur = 8
ctx.shadowOffsetY = 4

例如绘制文字：

js 复制代码

ctx.font = "12px sans-serif"
ctx.fillStyle = "#fff"
ctx.fillText("告警", 10, 20)

例如绘制圆形图片，可以先裁剪路径：

js 复制代码

ctx.save()
ctx.beginPath()
ctx.arc(x + r, y + r, r, 0, Math.PI * 2)
ctx.clip()
ctx.drawImage(img, x, y, r * 2, r * 2)
ctx.restore()

也就是说，只要 Canvas 能画出来，就可以把它变成地图图标。

单张图片阶段需要注意什么

这一篇只处理单张图片，所以性能问题还不复杂。

但仍然有几个细节要注意：

1. 图片必须加载完成后再绘制

不能写：

js 复制代码

const img = new Image()
img.src = imageUrl
ctx.drawImage(img, 0, 0)

因为图片还没加载完成，绘制可能失败。

应该等：

js 复制代码

img.onload

之后再绘制。

2. 注意图片跨域

如果图片不是同域资源，并且你要调用：

js 复制代码

canvas.toDataURL()

就必须注意跨域配置。

前端可以设置：

js 复制代码

img.crossOrigin = "anonymous"

但服务端也要允许跨域。

否则 Canvas 可能无法导出图片。

3. 控制 Canvas 尺寸

图标没必要画得太大。

Canvas 越大，绘制和导出成本越高。

对于地图点位，通常几十像素到一百多像素已经够用。

例如：

js 复制代码

width: 48
width: 60
width: 80

都比较常见。

4. 失败兜底

业务图片可能会加载失败。

所以最好提供默认图：

js 复制代码

fallback: "/default-marker.png"

这样接口图片异常时，地图上仍然能展示一个可用图标，而不是空白。

总结

这篇文章只讲了最基础的一步：

text 复制代码

如何把单张图片处理成自定义复杂 UI 图标。

核心方案是：

text 复制代码

用 Canvas 绘制背景、圆角、箭头和图片
再把 Canvas 导出成图片
最后交给地图引擎作为 marker 使用

这个方案的优势是：

text 复制代码

样式灵活
不依赖 DOM Marker
适合 Cesium / WebGL 地图
可以运行时动态生成

当只处理单张图片时，我们主要关注：

text 复制代码

图片加载
Canvas 尺寸
圆角和箭头绘制
图片跨域
失败兜底

至于多张图片、大量点位、缓存、批量生成、并发控制、分帧渲染等问题，可以放到以后继续讲。
