公制、英制、美制螺纹是全球工业领域三大螺纹体系，牙型角、标注规则、密封性能、适用场景差异显著；
尤其在气动液压元件连接、管路装配中需严格区分，接下来我们要深入了解三类螺纹的核心要点：

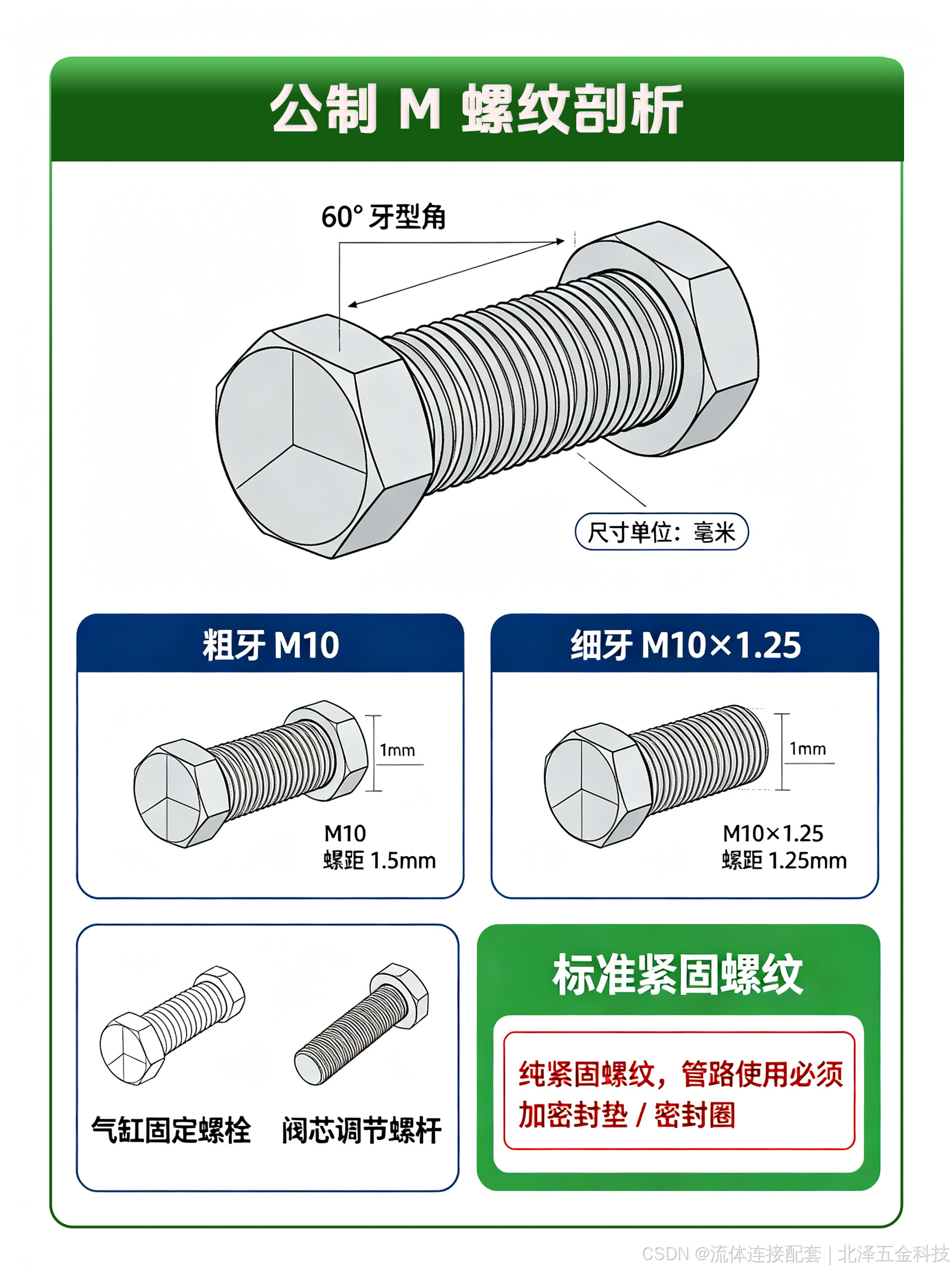

一、 公制螺纹（Metric Thread）
公制螺纹（Metric Thread）是国际上最通用的一种螺纹标准，其螺纹牙型为梯形，公制螺纹的螺距（P）以毫米为单位，通常用M表示
1. 核心标准
- 公制螺纹：标准化的"世界通用"螺纹
- 中国标准：GB/T 192-2003
- 国际标准：ISO 68-1
2. 关键特征
| 项目 | 具体参数 |
|---|---|
| 牙型 | 等边三角形，牙型角60° |
| 尺寸基准 | 以 毫米（mm） 为单位，公称直径=螺纹大径 |
| 螺距分类 | 粗牙（默认，无需标注螺距）、细牙（需标注螺距） |
| 标注格式 | 粗牙：M+公称直径 （如M8、M10）细牙：M+公称直径×螺距（如M8×1、M10×1.25） |
3.螺纹特点：
- 标准化： 公制螺纹的规格统一，便于国际交流和制造。
- 精度高： 适用于精密机械、精密仪器和工业设备。
- 应用广泛： 从日常的螺丝、螺母，到高端的机床、发动机，公制螺纹几乎无处不在。
4. 气动/液压行业应用场景
- 结构连接： 气缸安装底座、电磁阀固定螺栓、液压泵站机架紧固，优先用粗牙螺纹（强度高、拆装方便）。
- 精密密封： 液压阀阀芯、气动元件调节螺杆，常用细牙螺纹（自锁性好，防松动）。
注意：公制螺纹 无自带密封功能，若用于流体管路，需搭配密封圈或密封垫。

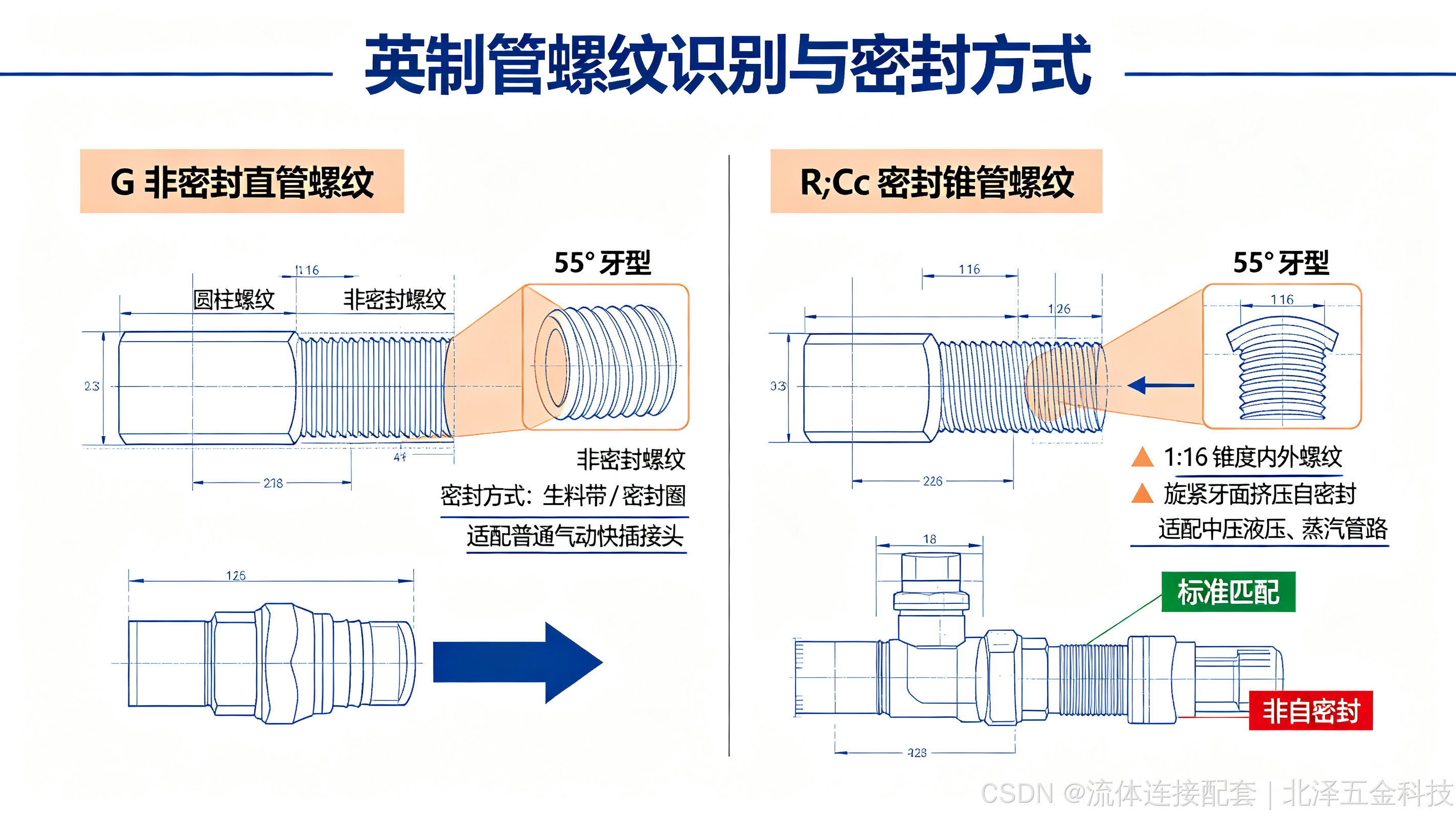

二、 英制螺纹（British Thread）
英制螺纹主要分为 非密封管螺纹（G螺纹） 和 密封管螺纹（R螺纹），是气动行业最常用的管螺纹类型。
1.核心标准
- 英制螺纹：传统与实用的结合
- 非密封管螺纹：GB/T 7307-2001（对应ISO 228-1）
- 密封管螺纹：GB/T 7306.1-2000（对应ISO 7/1）
2. 关键特征
| 项目 | 非密封管螺纹（G） | 密封管螺纹（R） |
|---|---|---|
| 牙型 | 等腰三角形，牙型角55° | 等腰三角形，牙型角55° |
| 尺寸基准 | 以 英寸（in） 为单位，公称直径=管道通径（非螺纹大径） | 以 英寸（in） 为单位，圆锥螺纹（锥度1:16） |
| 密封方式 | 螺纹本身不密封，需缠生料带/涂密封胶+密封圈 | 螺纹旋合时牙型面挤压密封，可直接用于高压密封 |
| 标注格式 | G+尺寸代号（如G1/4、G3/8、G1/2） | R1/4、Rc1/4（R=外螺纹，Rc=内螺纹） |
3. 螺纹特点：
- 传统与实用： 英制螺纹历史悠久，多用于机械制造和工业领域。
- 螺距多样： 英制螺纹的螺距有多个标准，适合不同用途。
- 自锁性好： 在某些情况下，英制螺纹具有良好的自锁性能。
英制螺纹
4.气动/液压行业应用场景
- G螺纹： 气动系统低压管路（空压机出气口、气管快速接头、气源处理器接口），国产气动元件（如亚德客）主流接口。
- R螺纹： 液压中低压管路、蒸汽管路，密封性优于G螺纹，适合对泄漏要求较高的场景。

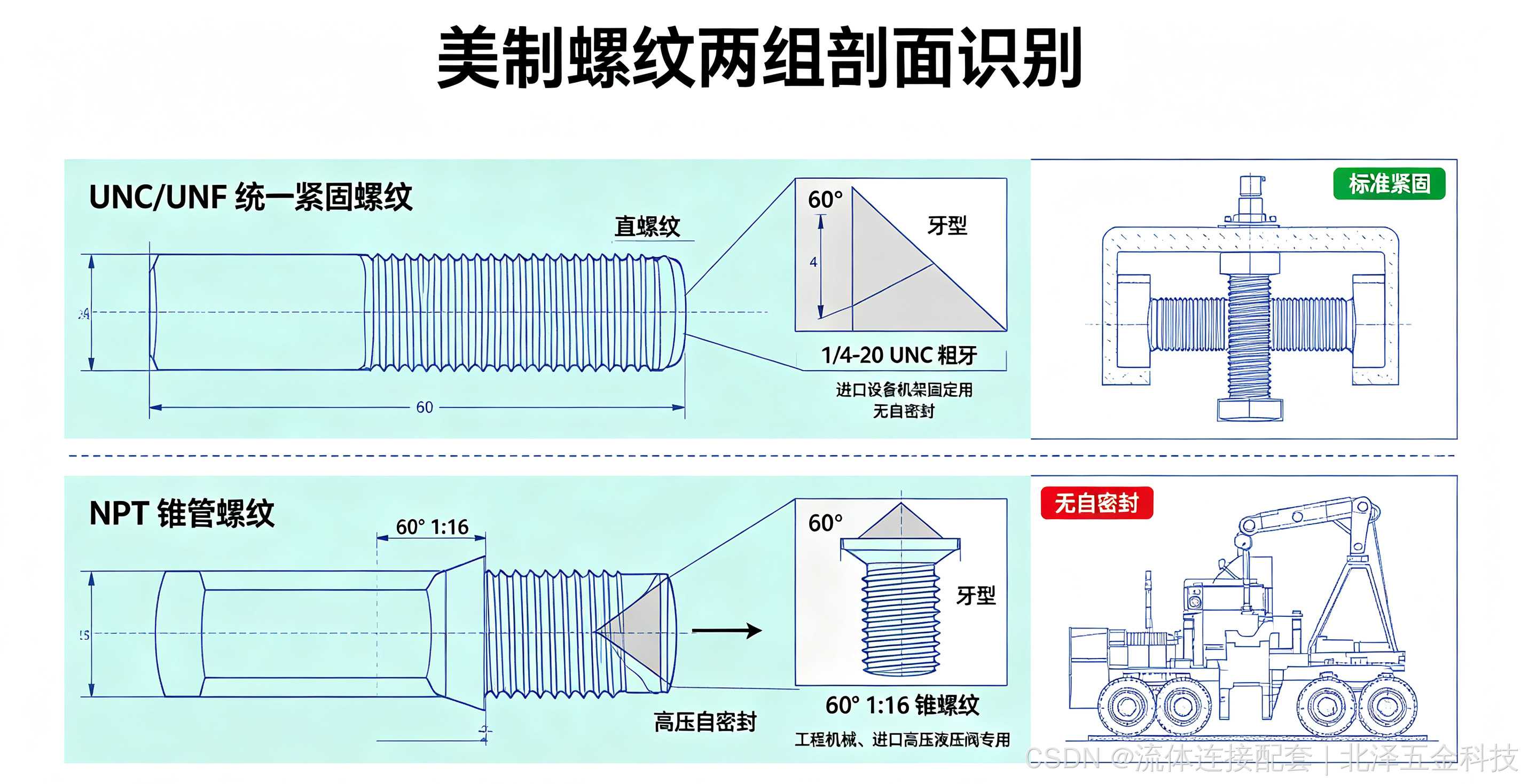

三、 美制螺纹（American Thread）
美制螺纹分为 美制统一螺纹 和 美制锥管螺纹，后者在液压高压系统中应用广泛。
1. 核心标准
- 美制螺纹：现代化与高效化的代表
- 美制统一螺纹：ANSI/ASME B1.1
- 美制锥管螺纹：ANSI/ASME B1.20.1
2. 关键特征
| 项目 | 美制统一螺纹（UNC/UNF） | 美制锥管螺纹（NPT） |
|---|---|---|
| 牙型 | 等边三角形，牙型角60° | 等边三角形，牙型角60° |
| 尺寸基准 | 以 英寸（in） 为单位，公称直径=螺纹大径 | 以 英寸（in） 为单位，圆锥螺纹（锥度1:16） |
| 螺距分类 | UNC=粗牙，UNF=细牙（螺距以每英寸牙数表示） | 螺距以每英寸牙数表示（如NPT1/4=18牙/英寸） |
| 密封方式 | 非密封，用于结构连接 | 螺纹牙型面自带密封，越拧越紧，高压无泄漏 |
| 标注格式 | 尺寸代号-每英寸牙数+UNC/UNF（如1/4-20 UNC） | NPT+尺寸代号（如NPT1/4、NPT3/8） |
3.螺纹特点：
- **高精度：**美制螺纹的精度较高，适合精密加工和高要求的机械连接。
- **螺距灵活：**美制螺纹的螺距可以灵活调整，适应不同的使用需求。
- **广泛适用：**美制螺纹在汽车、航空航天、电子设备等领域应用广泛。
4. 气动/液压行业应用场景
- UNC/UNF螺纹： 气动元件（如SMC、Festo、北泽五金）的安装固定件，部分美式液压泵的法兰连接。
- NPT螺纹： 液压高压管路（油泵出口、液压缸进油口）、进口高压阀组接口，适合工程机械液压系统。

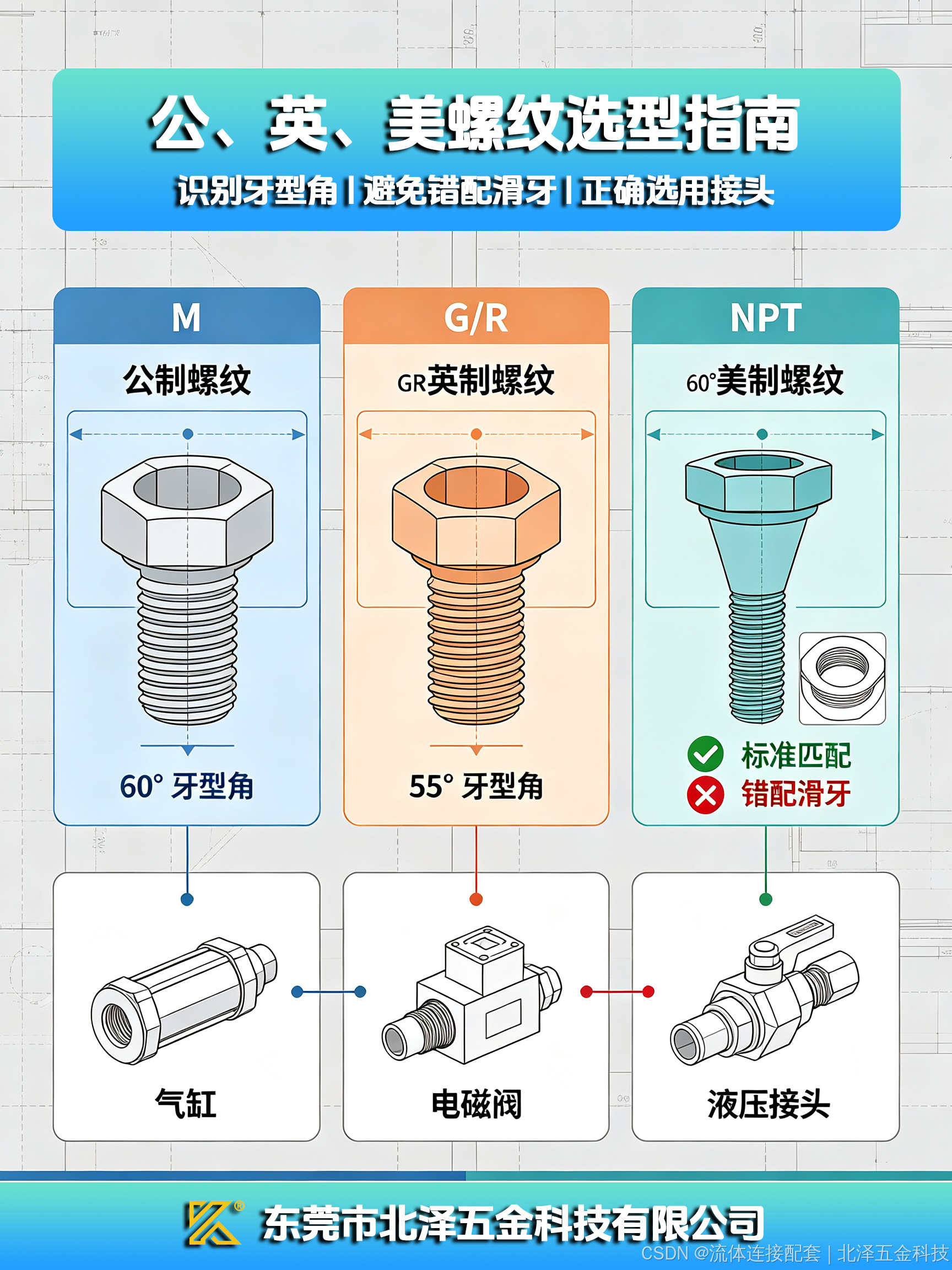

四、 三类螺纹核心区别对照表
| 对比维度 | 公制螺纹（M） | 英制螺纹（G/R） | 美制螺纹（UNC/NPT） |
|---|---|---|---|
| 牙型角 | 60° | 55° | 60° |
| 尺寸单位 | 毫米（mm） | 英寸（in） | 英寸（in） |
| 公称直径定义 | 螺纹大径 | 管道通径 | 螺纹大径（UNC）/管道通径（NPT） |
| 主流应用地区 | 全球通用（中国、欧洲） | 英国、中国、东南亚 | 美国、加拿大、日韩进口设备 |
| 气动液压核心用途 | 结构固定、精密调节 | 低压气动管路、中压液压 | 高压液压管路、进口元件接口 |
选择建议：
1.如果你的项目需要国际协作，建议优先使用公制螺纹。
2.如果你是在美国工作或制造，美制螺纹会更合适。
3.英制螺纹则适合需要传统工艺和自锁性能的场合。

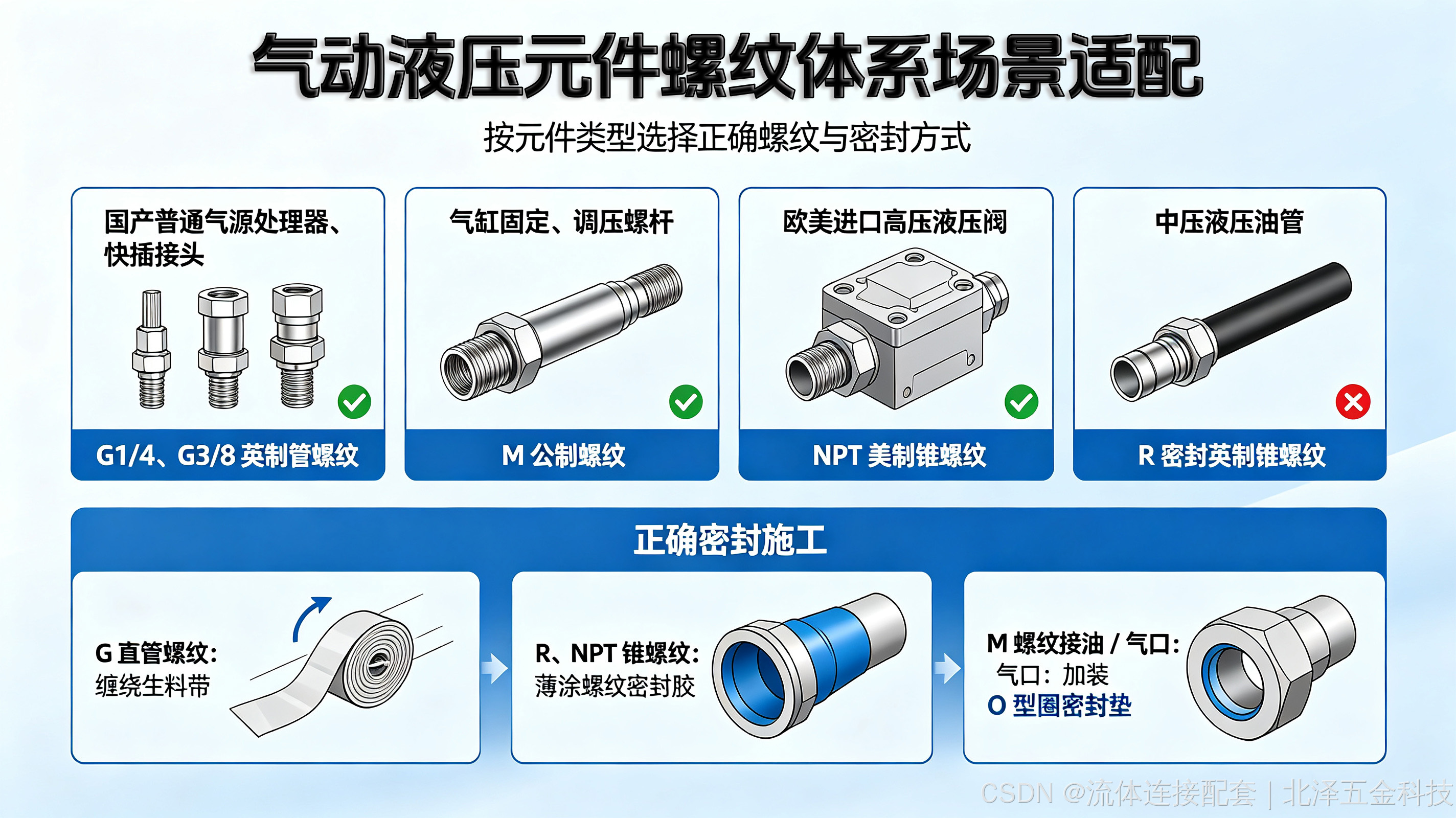

五、 气动液压行业选型注意事项
-
优先匹配元件标注： 国产元件选G螺纹/M螺纹，进口欧美元件选NPT螺纹，进口日系元件需确认标注（多为公制或英制）。
-
密封件适配原则： G螺纹配生料带/密封圈，NPT/R螺纹可涂螺纹密封胶（避免过紧损坏螺纹），M螺纹用于流体连接时需选带密封槽的接头。
-

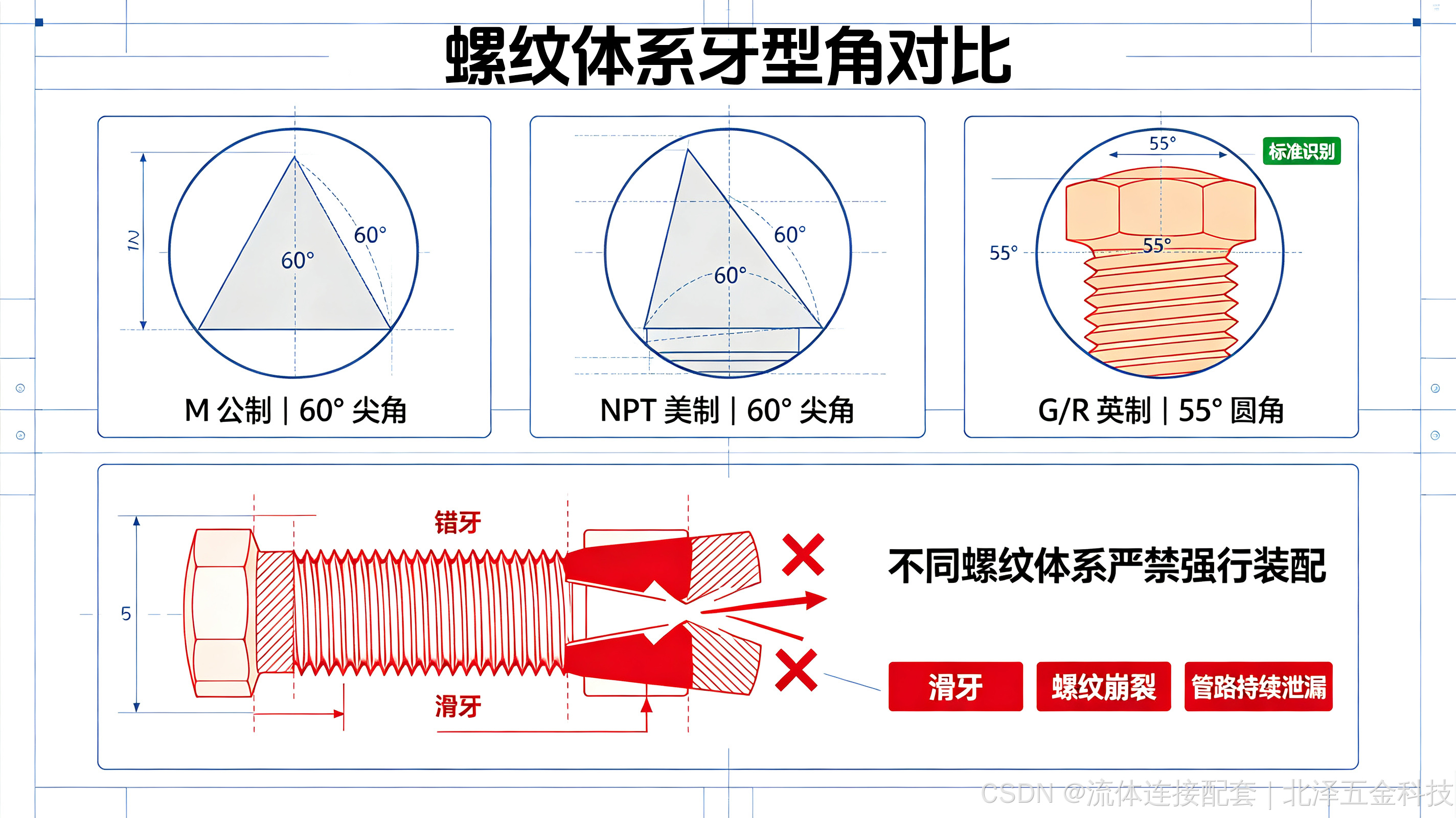

避免混装： 不同体系螺纹强行拧合会导致滑牙、泄漏，甚至损坏元件，选型时需核对螺纹规格手册。
收藏备用
螺纹是机械世界中的"语言"，不同标准的螺纹就像不同"语种"一样，适用于不同的场景和需求。
了解公制、英制、美制螺纹的区别，不仅能帮助你在实际工作中更高效地选择和使用零件，还能提升你的专业素养。
记住： 螺纹的选择，不仅关乎功能，更关乎效率与安全。选择适合的螺纹，就是选择更好的解决方案。
