BPMN.js 自定义工具栏、节点图标和右键菜单

把 BPMN.js 嵌入 Vue 页面后，企业通常会继续增加顶部工具栏、企业节点、节点图标和右键菜单。真正的难点不是"把按钮画出来"，而是让所有入口共享同一套动作、权限、建模规则和撤销机制。

结论可以概括为四句话：顶部业务工具栏由 Vue 实现；Palette、Context Pad 和 Popup Menu 通过 Provider 扩展；节点持久图标使用 Custom Renderer，运行状态使用 Overlay；所有模型写操作进入 Modeling 或 CommandStack，并由 Rules 与后端发布校验共同约束。

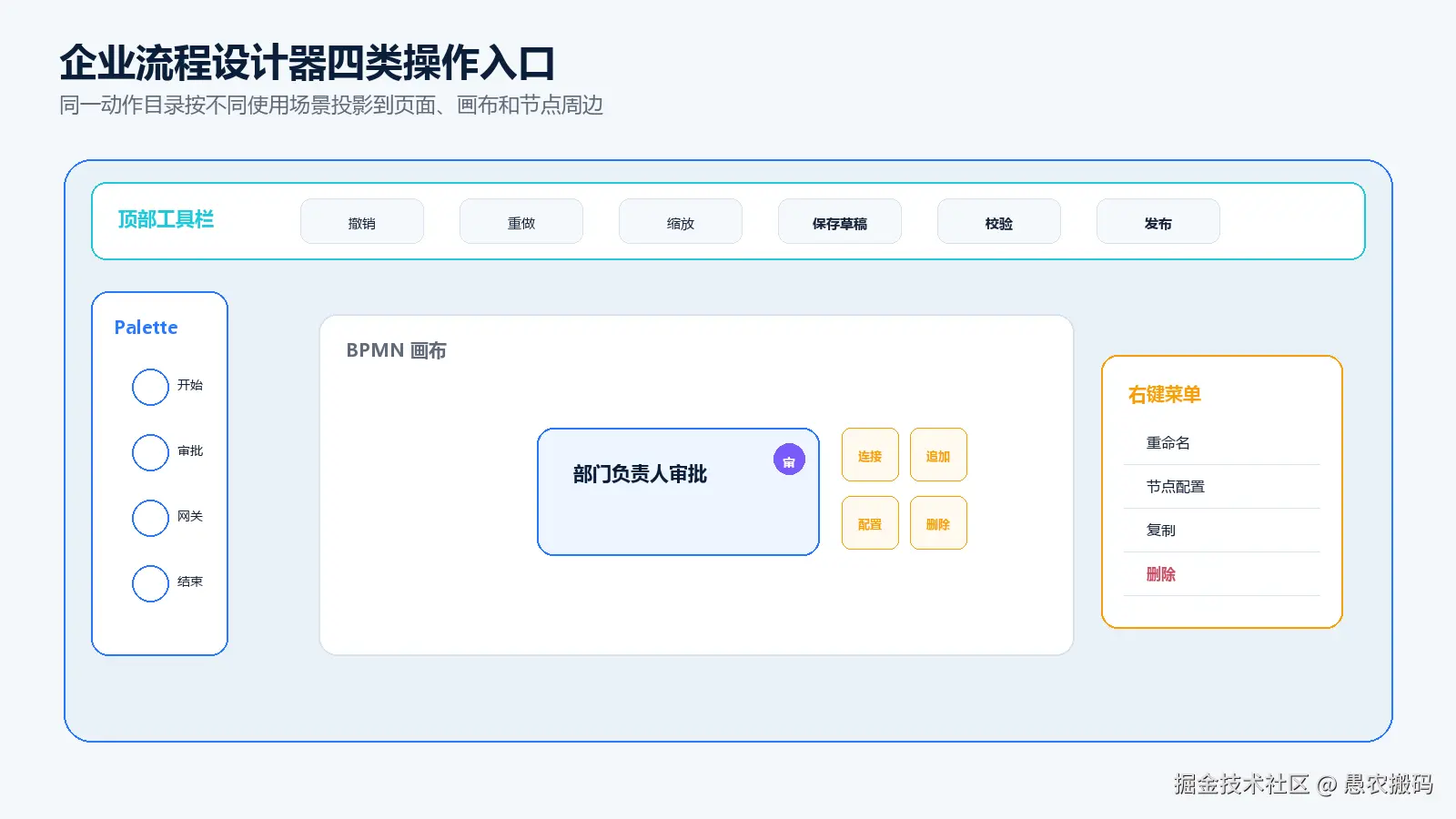

图 1　不同入口负责不同交互场景，但底层动作和权限策略应统一。

一、先分清四种操作入口

"工具栏"在流程设计器中常被混用，至少应拆成四类：

入口	位置与用途	推荐扩展点
顶部工具栏	保存、撤销、缩放、校验、发布	Vue 组件调用公开服务
Palette	创建任务、网关和企业节点	`PaletteProvider`
Context Pad	选中节点后的追加、连接、删除	`ContextPadProvider`
右键菜单	配置、复制、转换、删除	`element.contextmenu` + `PopupMenuProvider`

四类入口可以显示不同动作，但不要分别实现业务逻辑。推荐建立统一 actionCatalog，再通过 actionPolicy 判断当前用户、元素、设计模式和只读状态是否允许执行。

二、BPMN.js 扩展应该怎样分层

BPMN.js 建立在 diagram-js 和 bpmn-moddle 之上。前者提供画布、事件总线、Palette、Context Pad、Popup Menu、Modeling 和 CommandStack；后者负责 BPMN 元模型与 XML 读写。企业扩展应围绕公开服务和模块注入组织，而不是直接操作 SVG DOM。

javascript 复制代码

export default {
  __init__: [
    "enterprisePalette",
    "enterpriseContextPad",
    "enterpriseRenderer",
    "enterprisePopupMenu",
    "enterpriseRules"
  ],
  enterprisePalette: ["type", EnterprisePalette],
  enterpriseContextPad: ["type", EnterpriseContextPad],
  enterpriseRenderer: ["type", EnterpriseRenderer],
  enterprisePopupMenu: ["type", EnterprisePopupMenu],
  enterpriseRules: ["type", EnterpriseRules]
};

建议按五层组织代码：

Vue 应用层：页面、业务工具栏、弹窗、路由和发布权限；
Provider 层：Palette、Context Pad、Popup Menu 条目；
建模服务层：Create、AutoPlace、Modeling、CommandStack；
规则与协议层：Rules、moddle 扩展、后端发布校验；
渲染层：Custom Renderer、图标注册表和 Overlay。

三、顶部工具栏为什么留在 Vue

保存草稿、发布版本、打开评审和切换环境属于宿主应用能力，不是 BPMN 图形建模行为。让 Vue 工具栏通过 modeler.get() 调用公开服务，能避免查询 bpmn-js 内部 DOM 或依赖私有字段。

typescript 复制代码

const commandStack = modeler.get("commandStack");
const canvas = modeler.get("canvas");

function undo() {
  if (commandStack.canUndo()) commandStack.undo();
}

function zoomIn() {
  canvas.zoom(canvas.zoom() + 0.1);
}

发布按钮也不应在浏览器中直接携带流程引擎凭证。正确链路是：浏览器提交草稿修订号，平台后端重新读取模型、执行权限与语义校验、冻结不可变版本，再由服务端适配器部署到目标引擎并记录审计。

四、Palette 和 Context Pad 怎样扩展

Palette 负责创建元素，Context Pad 负责对当前元素执行高频动作。两者应使用 Create、AutoPlace、Modeling 等服务产生建模命令，不能手写 XML 或直接插入 SVG。

javascript 复制代码

getPaletteEntries() {
  return {
    "create-approval-task": {
      group: "activity",
      className: "icon-approval-task",
      title: "创建审批节点",
      action: {
        dragstart: e => this.create(e),
        click: e => this.create(e)
      }
    }
  };
}

企业节点优先使用标准 BPMN 类型加业务属性。例如"审批节点"仍可使用 bpmn:UserTask，通过 moddle 扩展保存审批人策略、表单、按钮和数据权限。只有标准类型无法表达结构语义时，才考虑新增自定义类型。

Provider 只负责返回条目，不要在 getPaletteEntries() 或 getContextPadEntries() 中请求后端。权限、字典和节点模板应提前缓存，否则每次选中节点都会触发异步请求，造成菜单闪烁和性能问题。

五、节点图标应该放在哪一层

Palette 图标、模型节点图标和运行时状态图标不是同一件事：

Palette 图标只是创建入口，可以使用 bpmn-font 或 CSS 图标；
模型节点图标属于持久语义，适合由 Custom Renderer 绘制；

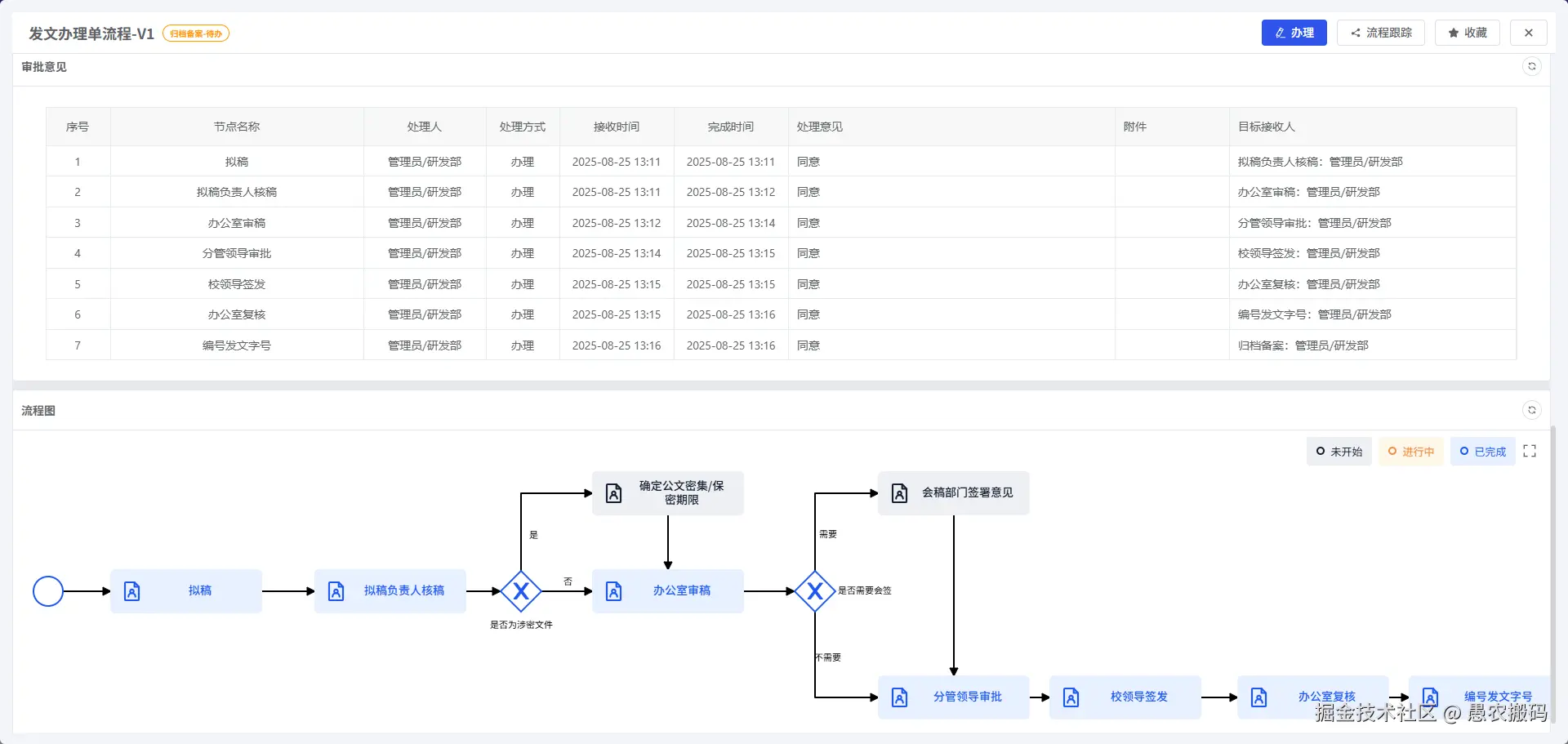

"运行中、已完成、异常"等状态不属于模型，适合使用 Overlay。

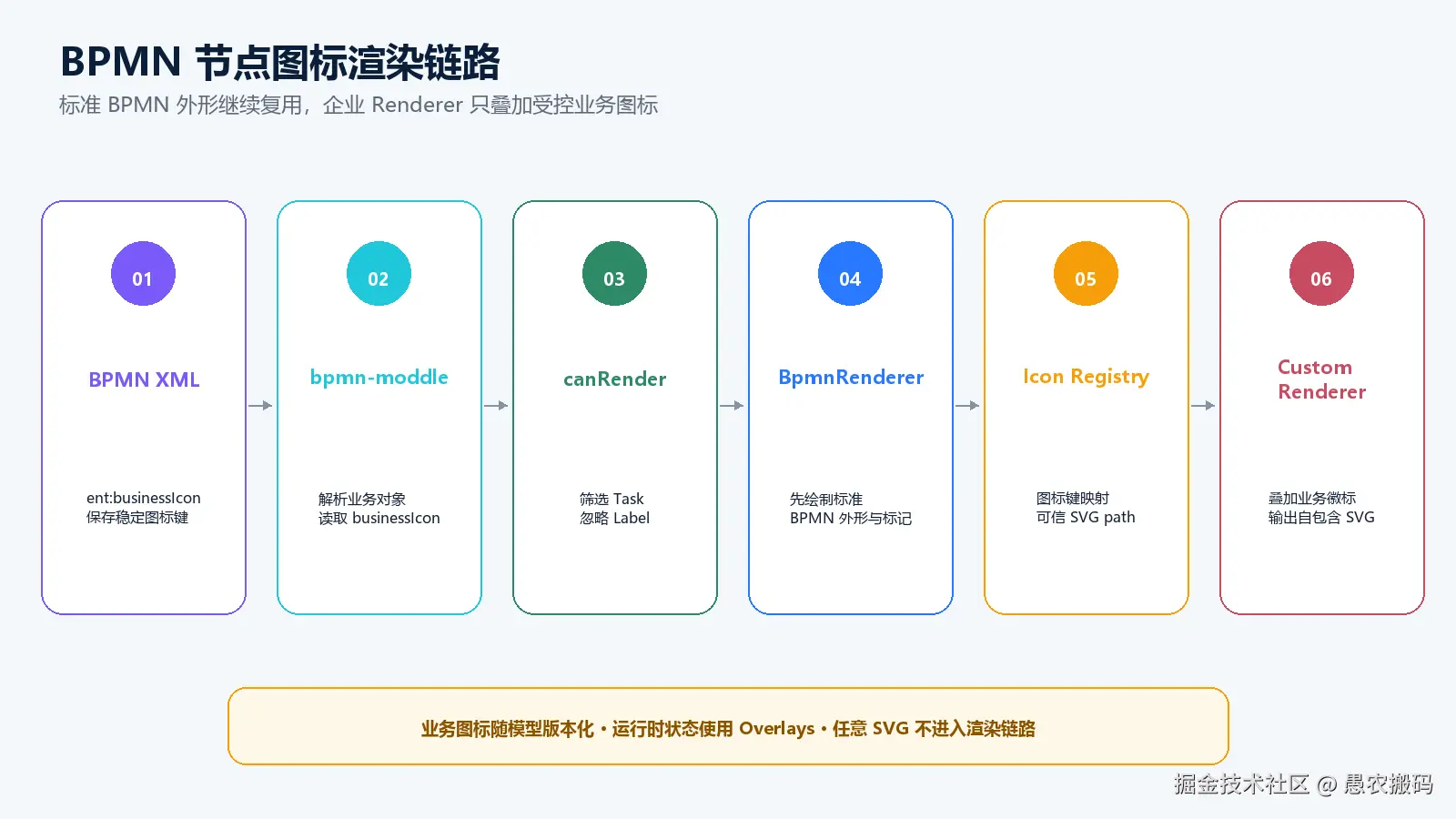

图 2　业务对象保存稳定图标键，Renderer 从白名单注册表解析 SVG，运行状态不写回模型。

不要把任意 SVG 或外部 URL 直接保存到 BPMN XML。更安全的方式是保存稳定键值，例如 yc:iconKey="approval"，再从前端白名单图标注册表中解析。

javascript 复制代码

class EnterpriseRenderer extends BaseRenderer {
  canRender(element) {
    return !element.labelTarget &&
      is(element, "bpmn:UserTask") &&
      !!element.businessObject.iconKey;
  }

  drawShape(parent, element) {
    const shape = this.bpmnRenderer.drawShape(parent, element);
    appendIcon(shape, iconRegistry[element.businessObject.iconKey]);
    return shape;
  }
}

如果改变节点几何尺寸，还要同步处理连接点和 getShapePath()；如果只是增加角标或中心小图标，尽量复用默认 BpmnRenderer 画出的基础形状，减少与升级版本的耦合。

六、右键菜单应该怎样实现

element.contextmenu 是事件入口，Popup Menu Provider 是菜单条目提供者，两者不是同一个概念。事件处理器负责阻止浏览器默认菜单、换算可视区域坐标并打开指定 Provider；Provider 根据元素类型和权限返回可用动作。

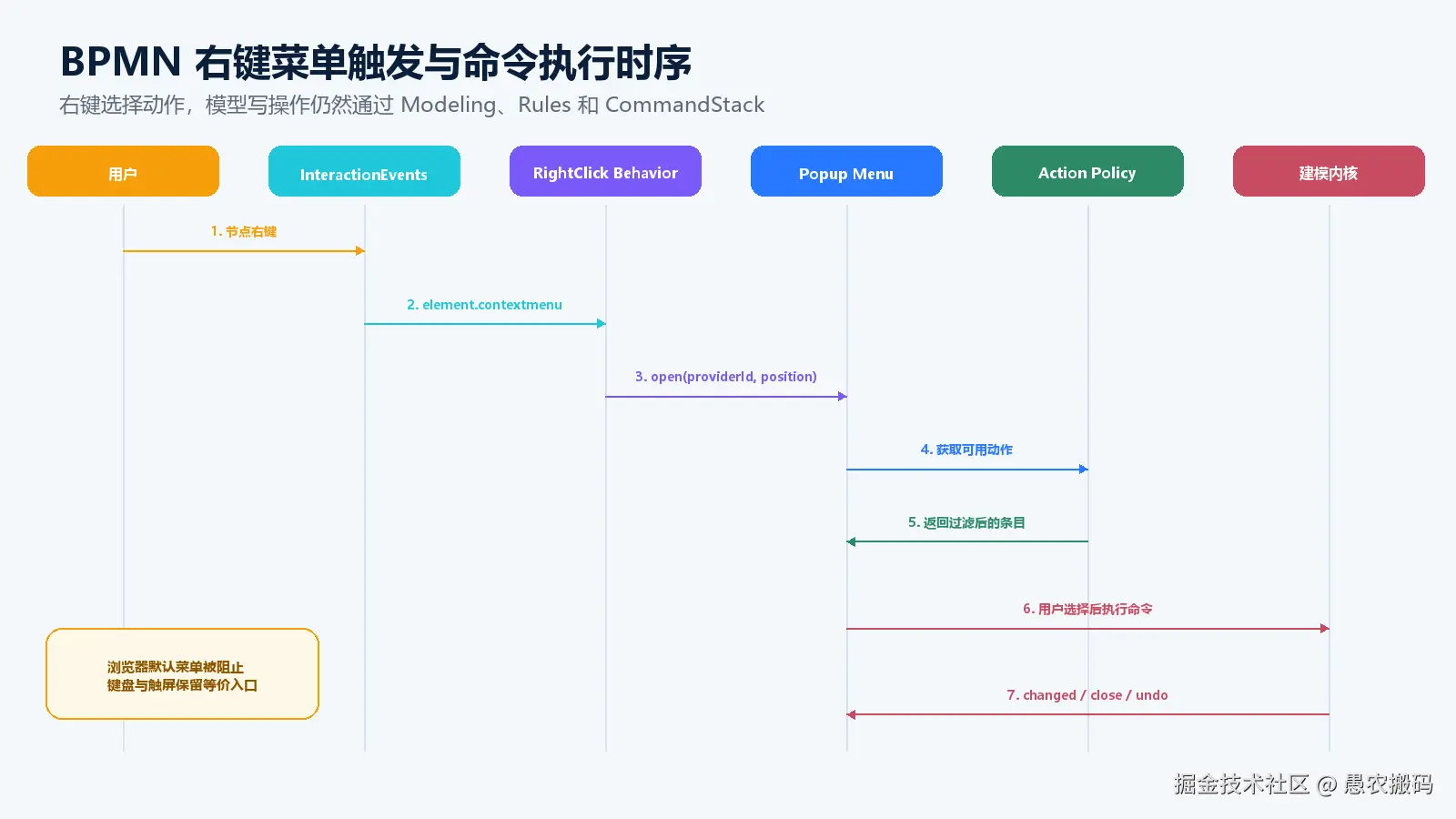

图 3　右键事件只负责打开菜单，动作过滤交给策略层，模型变更最终进入建模内核。

javascript 复制代码

eventBus.on("element.contextmenu", 1500, event => {
  event.originalEvent.preventDefault();
  if (!canOpen(event.element)) return;

  popupMenu.open(event.element, "enterprise-actions", {
    x: event.originalEvent.clientX,
    y: event.originalEvent.clientY
  });
});

右键菜单至少应过滤 Label、根元素、只读模式和无权限动作。复制、删除、转换类型、修改属性等写操作必须调用 Modeling 或自定义 CommandHandler，不能直接修改 businessObject，否则撤销、重做、脏状态和相关图形更新都会失效。

右键不是唯一入口。键盘用户和触屏用户无法稳定使用右键，因此关键动作还应出现在顶部工具栏、Context Pad 或可聚焦的更多菜单中。

七、所有入口如何共享动作和权限

统一动作目录可以把显示条件与执行逻辑分开：

typescript 复制代码

const actions = {
  delete: {
    visible: ctx => !ctx.readonly && ctx.policy.canDelete(ctx.element),
    execute: ctx => ctx.modeling.removeElements([ctx.element])
  },
  configure: {
    visible: ctx => ctx.policy.canConfigure(ctx.element),
    execute: ctx => ctx.bridge.openConfig(ctx.element.id)
  }
};

Palette、Context Pad、右键菜单和顶部工具栏只把自身上下文传入动作目录。对于真正修改模型的动作，再由 Rules 判断连接、移动、删除或替换是否合法。前端规则改善建模体验，但导入 XML 和发布请求仍要经过后端校验，因为前端可以被绕过。

只读模式也不能只靠隐藏按钮。纯查看优先使用 Viewer；需要选择、缩放和查看属性时，可使用受限 Modeler，但要同时禁用键盘编辑、直接编辑、拖拽、Context Pad、Palette 和程序化命令入口。

八、从当前项目看，精简改造从哪里开始

当前项目的 ych-bpm-designer 已经组装了 Modeler、Viewer、Properties Panel、Camunda Provider、moddle 扩展以及 simpleDesign / simpleRender，并在 UserTask 属性中加入候选人、多实例、自动选人和审批操作等能力。

这套基础适合采用渐进方式治理：

先建立统一动作目录和权限策略；
把顶部工具栏改为只调用公开服务；
将企业节点创建收敛到 Palette Provider；
用稳定 iconKey 和注册表管理节点图标；
用 Popup Menu Provider 承载右键动作；
把所有模型写操作收敛到 Modeling 或 CommandStack；
增加 XML、SVG、条目集合和撤销重做回归测试；
最后再升级较旧的 bpmn-js 依赖并减少对内部源码的修改。

云程低代码开发平台可以保留当前审批属性与简洁渲染能力，同时把交互扩展逐步迁移到公开模块边界，降低后续升级和多人协作维护成本。

九、上线检查清单

检查对象	必查项
顶部工具栏	撤销状态来自 CommandStack；发布只调用可信后端
Palette / Context Pad	条目按模式和权限过滤；创建动作进入 Create/AutoPlace
Renderer	`canRender()` 排除 Label；图标来自白名单；SVG 导出已回归
右键菜单	坐标正确；过滤根元素和只读模式；有键盘与触屏替代入口
模型变更	全部进入 Modeling/CommandStack；Rules 与后端共同校验
升级与测试	锁定依赖；不修改 node_modules；覆盖 XML、SVG 和撤销重做

十、如果只记住六句话

顶部业务工具栏留在 Vue；
Palette、Context Pad 和 Popup Menu 使用 Provider；
企业节点优先使用标准 BPMN 类型加业务属性；
持久图标用 Renderer，运行状态用 Overlay；
所有写操作进入 Modeling 或 CommandStack；
前端 Rules 负责体验，后端校验负责可信发布。

这六条能让工具栏、节点图标和右键菜单继续扩展，同时保持模型语义、撤销能力、权限边界和版本升级路径一致。
