****项目背景：****使用LabVIEW 2015开发的上位机，同时支持Kvaser和周立功（ZLG）USBCAN系列CAN卡。客户现场仅使用Kvaser，但程序在启动时会因找不到zlgcan_wrap.dll而报错"未找到资源"。
****解决目标：****使程序在不安装周立功驱动的电脑上也能正常启动，且不影响原有的Kvaser功能。
****核心思想：****将静态加载改为动态加载。即，将周立功相关的VIs封装起来，通过"打开VI引用"在运行时才加载，而非程序启动时。
一、整体解决方案架构
- ****封装层：****创建一个统一的VI（ZLG_CAN_Operations.vi），作为所有周立功操作的入口。
- ****动态调用层：****在主程序中，使用 打开VI引用 → 通过引用调用 → 关闭VI引用 的框架来调用封装VI。
- ****状态管理层：****在封装VI内部，使用移位寄存器维护设备句柄等关键状态，对外部调用者透明。
二、核心实施步骤
步骤1：封装周立功VIs（ZLG_CAN_Operations.vi）
****目的：****将零散的ZCAN_OpenDevice.vi、ZCAN_InitCAN.vi等VIs集中管理，对外提供统一接口。
关键设计：
- 输入控件：
- Command (枚举)：定义 Open, Init, Start, Transmit, Receive, Reset, Close, Status 等命令。
- Device Type (U32)：选择硬件型号（USBCAN-I / II）。
- Device Index (U32)：设备索引，通常为0。
- CAN Channel (U32)：通道号（0或1）。
- Baud Rate (U32)：波特率。
- TX Data (自定义簇)：包含ID、数据长度、数据数组等发送信息。
- error in (错误簇)：标准错误输入。
- 输出控件：
- Device Handle Out (U32) / Channel Handle Out (U32)：内部使用，不对外暴露。
- RX Data (数组或簇)：接收到的CAN帧数据。
- 通道已打开? (布尔)：用于 Status 命令。
- error out (错误簇)：标准错误输出。

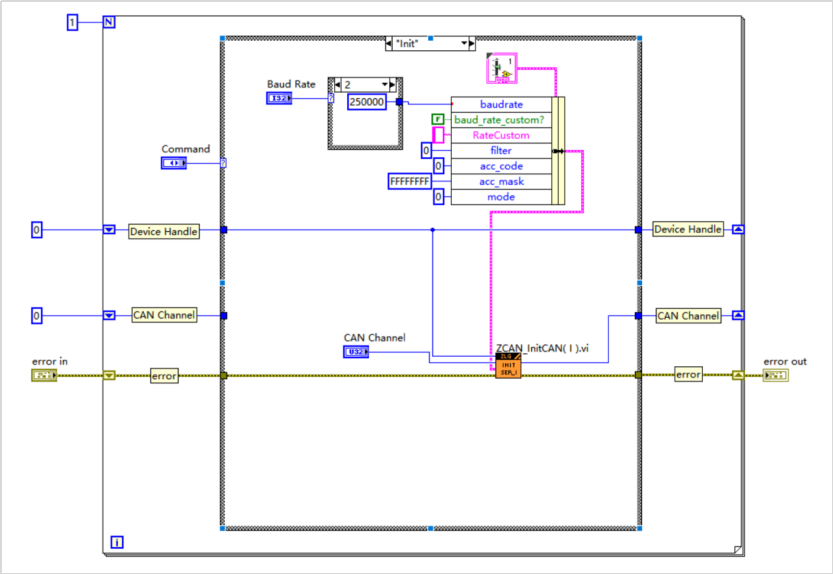

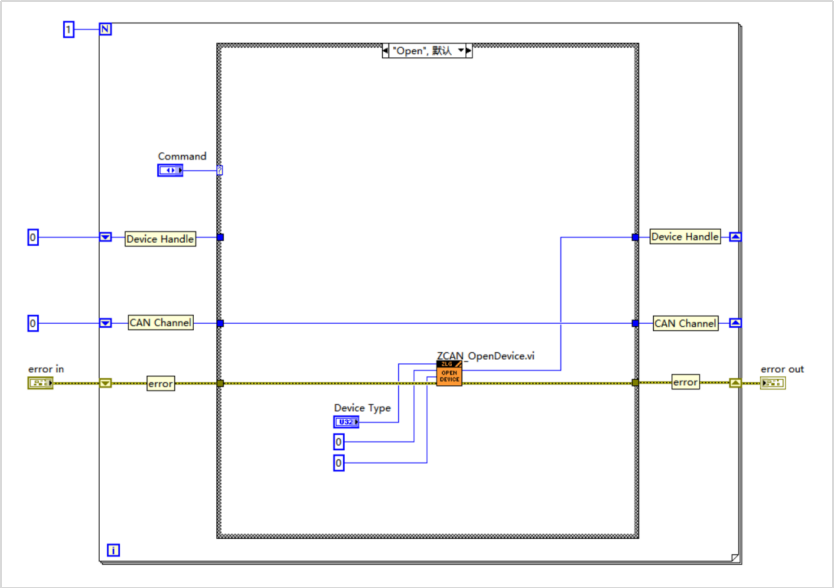

- 内部逻辑：

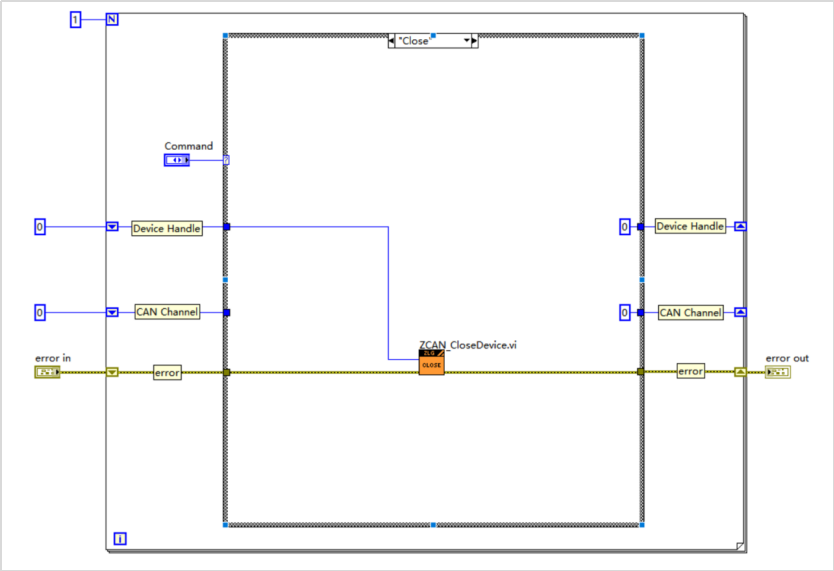

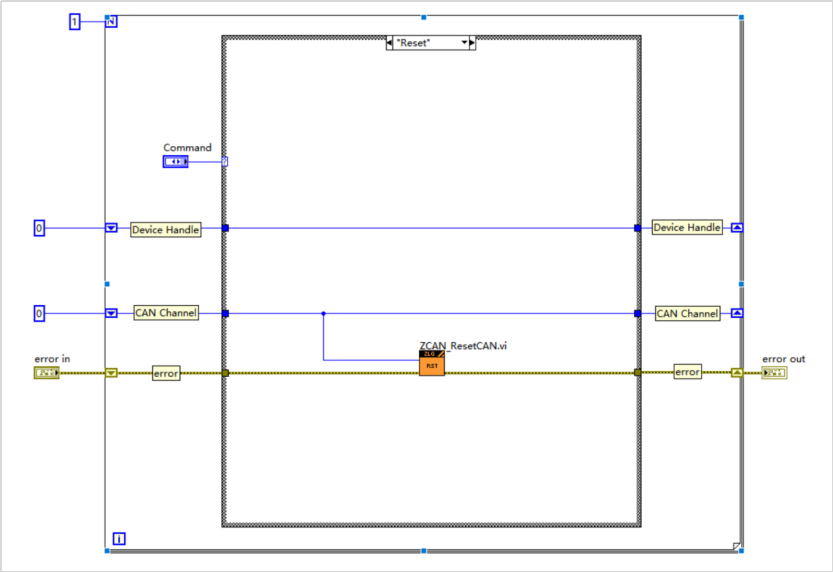

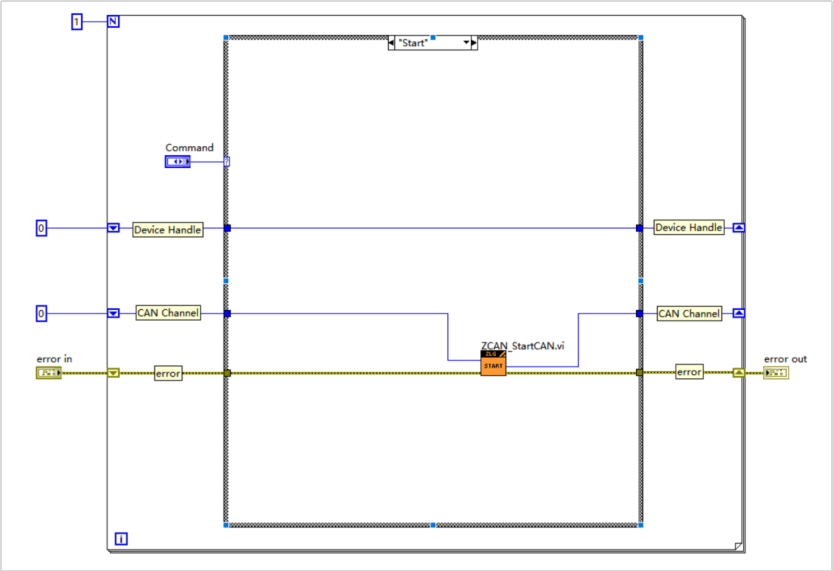

- 使用 Case Structure 根据 Command 值分发到不同分支。
- 使用 移位寄存器 (Shift Register) 在VI内部维护 设备句柄 和 通道句柄，状态不对外暴露。

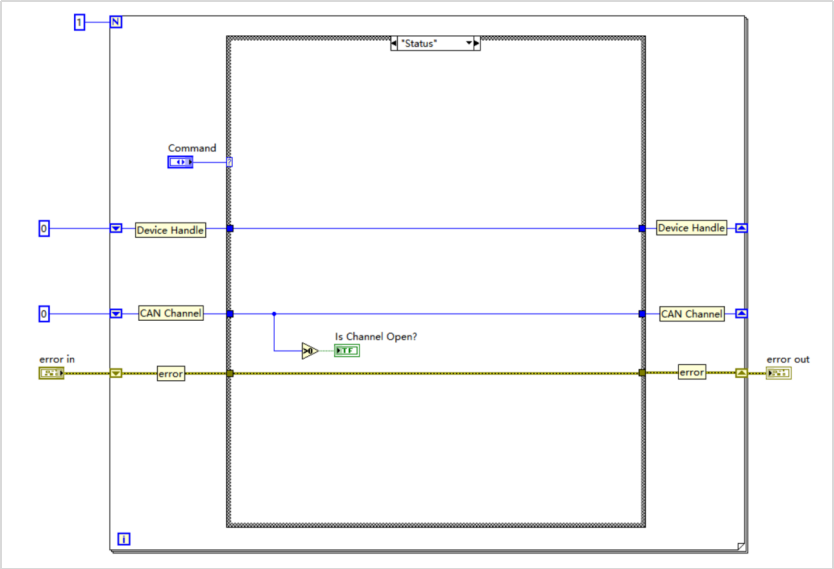

- Status 命令：读取内部通道句柄，判断是否大于0，并输出布尔值。
连线板 (Connector Pane)：
分配接线端时，仅暴露必要的输入（Command, Device Type, Device Index, CAN Channel, Baud Rate, TX Data, error in）和输出（RX Data, 通道已打开?, error out）。不暴露任何句柄。

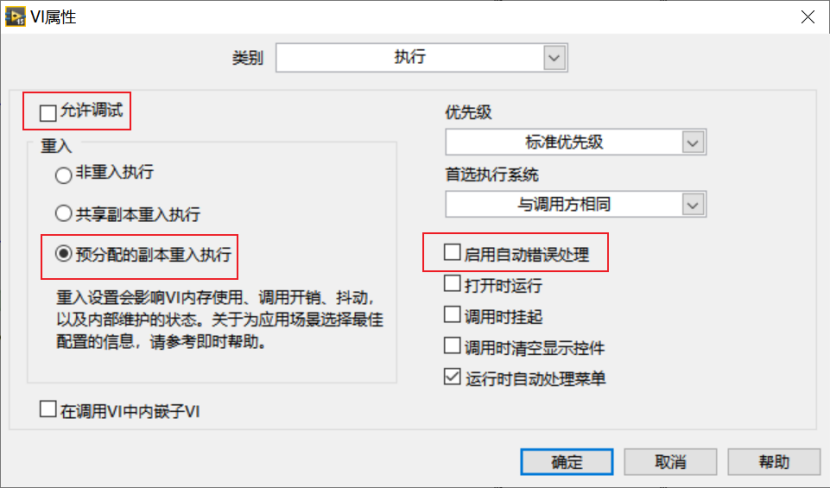

VI属性设置：
- 重入执行：选择 "预分配的副本重入执行"，确保多线程安全。
- 允许调试：取消勾选。
- 启用自动错误处理：取消勾选。
步骤2：在主程序中实现动态调用
****目的：****将所有原本直接放置的ZCAN_*.vi，替换为动态调用ZLG_CAN_Operations.vi的框架。

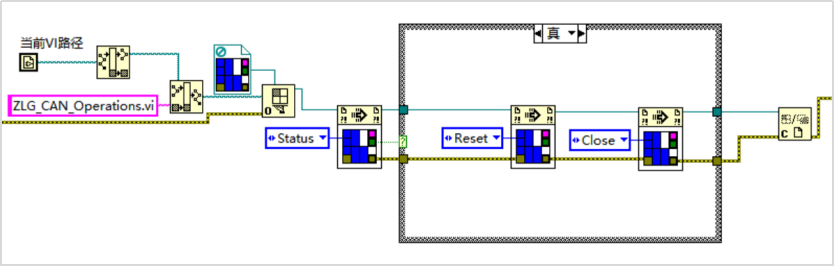

调用框架（标准模式）：
- 打开VI引用 (Open VI Reference)：

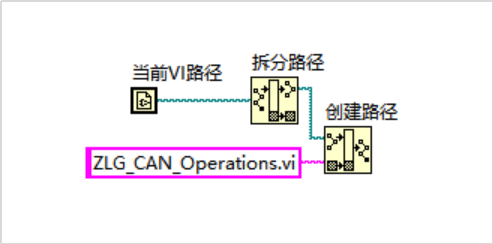

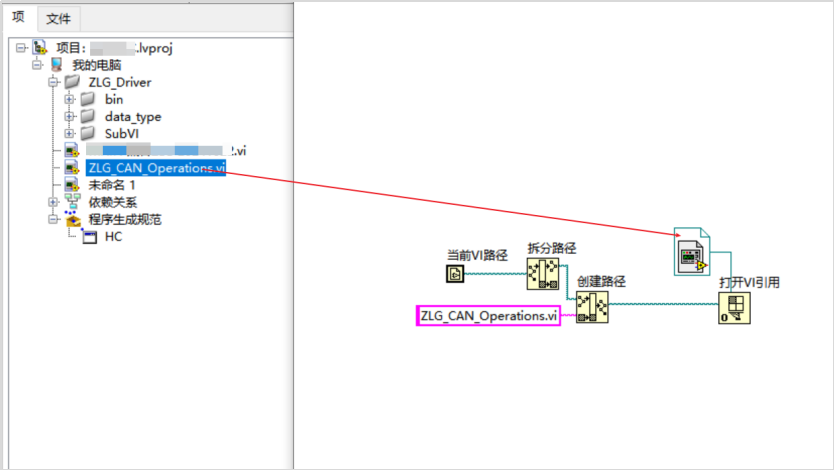

- 路径：设置为相对路径（如 ZLG_CAN_Operations.vi），或使用 当前VI路径 → 拆分路径 → 构建路径 动态获取。（说明：图示ZLG_CAN_Operations.vi与主vi在同一目录下。）
- 类型说明符：右键创建常量，然后将ZLG_CAN_Operations.vi拖拽到该常量上以完成配置。
针对 LabVIEW 2015 的 拖拽法的 正确操作步骤 ：
- 确保"类型说明符"输入端已创建常量：程序框图上应该有一个显示为 "<无>" 或 "VI 引用句柄 (仅用于类型)" 的常量，它连接在 打开VI引用 节点的 类型说明符 输入端上。
- 打开 ZLG_CAN_Operations.vi：在项目浏览器中，双击打开这个 VI，确保它的前面板或程序框图是打开状态。
- 在项目浏览器中，找到并选中 ZLG_CAN_Operations.vi（但不要双击打开它）。
- 用鼠标按住这个 VI 的图标。
- 将图标拖拽到程序框图上，直接放到那个显示为 "<无>" 的常量上面，然后松开鼠标。
- LabVIEW 会自动识别这个 VI 的类型信息，并更新该常量。
- 通过引用调用 (Call By Reference)：
- 将 打开VI引用 输出的 VI引用 连接至此节点的 引用 输入端。
- 节点会自动匹配封装VI的输入输出接线端。
- 根据业务需要，将 Command 设为对应操作（Open, Init 等），并连接其他输入数据。
- 关闭VI引用 (Close VI Reference)：
- 将 通过引用调用 输出的 引用 连接至此节点，释放资源。
模式选择：
- 本项目中采用 "每次调用都打开和关闭引用" 的模式。这对初始化、配置等低频操作足够，且逻辑清晰。

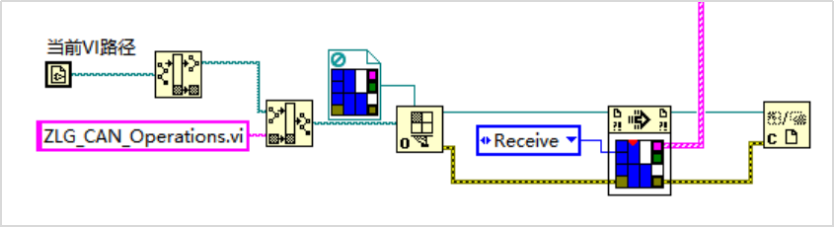

- 对于高频循环（如持续接收），可考虑将 打开VI引用 置于循环外，循环内仅调用 通过引用调用，循环结束后再关闭，以提升性能。

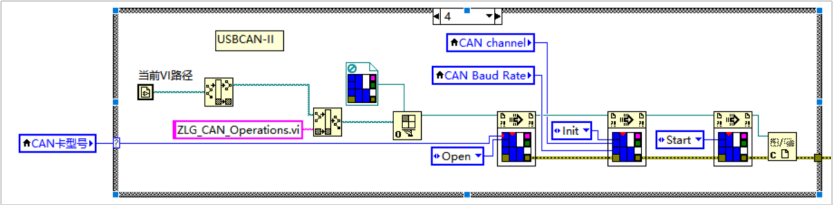

步骤3：处理Kvaser与周立功的分支
- 在原有的Case Structure（根据CAN卡型号选择）中：
- Kvaser分支：保持不变，继续静态调用Kvaser的VIs。
- USBCAN-I / USBCAN-II 分支：全部替换为动态调用ZLG_CAN_Operations.vi的框架。

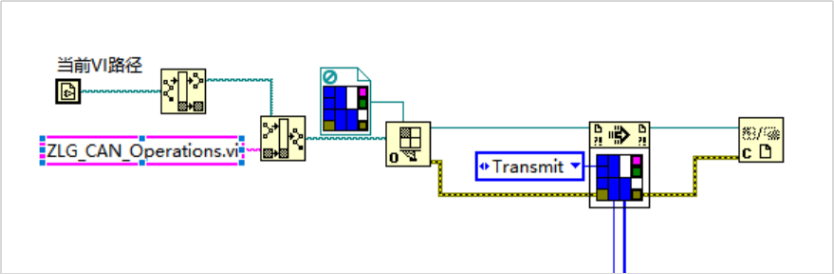

- 特别注意：Transmit、Receive、Reset、Close等所有操作，都必须按此模式替换，确保无一遗漏。
步骤4：生成EXE与部署
- 在"程序生成规范"中：

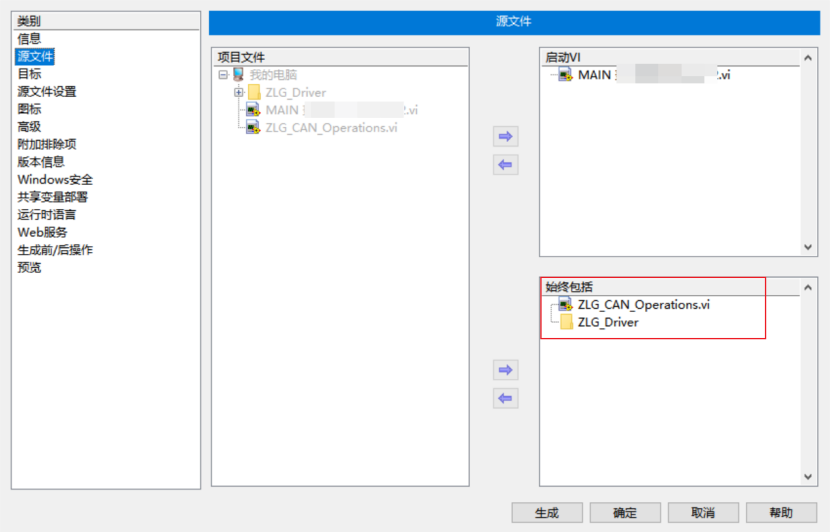

- "源文件"设置： 必须将 ZLG_CAN_Operations.vi 和 ZLG_Driver 文件夹（包含其所有子VI）添加到 "始终包含" 列表中。
- 如果有类似 zlgcan_vi_lib.vi 这种生成时报错的库文件，而您的程序并未实际使用其功能，可以从"始终包含"列表中移除，以解决生成错误。
- 验证：
- 在未安装周立功驱动的电脑上运行EXE。
- 预期结果：程序正常启动，无任何"未找到资源"或"外部函数不存在"的错误。
三、关键问题排查记录
|----------------------------------------------|-------------------------------------|-----------------------------------------------|
| 问题现象 | 可能原因 | 解决方案 |
| 启动时弹出"未找到资源 zlgcan_wrap.dll" | 仍有ZCAN_*.vi被静态调用（直接放置在框图上） | 检查所有VI，将静态调用全部替换为动态调用框架。 |
| 生成EXE时报"VI加载后断开" | 某些库VI（如zlgcan_vi_lib.vi）引用了缺失的子VI | 从"始终包含"列表中排除该库VI（前提是程序未实际使用其功能）。 |
| 在干净电脑上启动EXE后，使用周立功模式时崩溃 | 动态调用的路径设置不正确（如使用了绝对路径） | 使用相对路径或 当前VI路径 构建路径。 |
| 修改了ZLG_CAN_Operations.vi接口后，主程序中的通过引用调用节点未更新 | 类型说明符未刷新 | 右键点击 通过引用调用 节点，选择"重新链接至类型说明符"；或断开并重新连接其引用输入线。 |
四、后续优化方向
- 创建快捷方式VI：为 Open, Init, Start 等常用命令分别创建独立的封装VI（如 ZLG_Open.vi），内部调用 ZLG_CAN_Operations.vi 并预设好 Command。这样主程序调用时接线端更少，更简洁。
- 提升性能：对于高频操作（如接收循环），将 打开VI引用 节点移至循环外部，仅调用一次，循环结束后再关闭。
五、总结
本项目通过 "封装 + 动态加载" 的模式，成功解耦了程序逻辑与特定硬件驱动，使得一个应用程序可以平滑地适配不同硬件环境，且不会因缺失某个驱动而无法启动。此方案可推广至其他需要加载第三方DLL或驱动的LabVIEW项目中。
核心收获：
- 区分静态与动态加载：静态加载发生在VI打开时，动态加载发生在运行时。
- 封装内部状态：使用移位寄存器管理句柄，对外隐藏实现细节。
- 路径管理：使用相对路径或动态构建路径，确保EXE可移植性。
