概述
全志官网是下载不到什么资料的
1.AI搜索给出的手册。来自针对 全志 Allwinner SoC 的开源 Linux 社区Wiki。非官方
2.购买飞凌开发板后，到飞凌论坛注册账号，客服开通对应资料权限
A40i User Manual V1.1

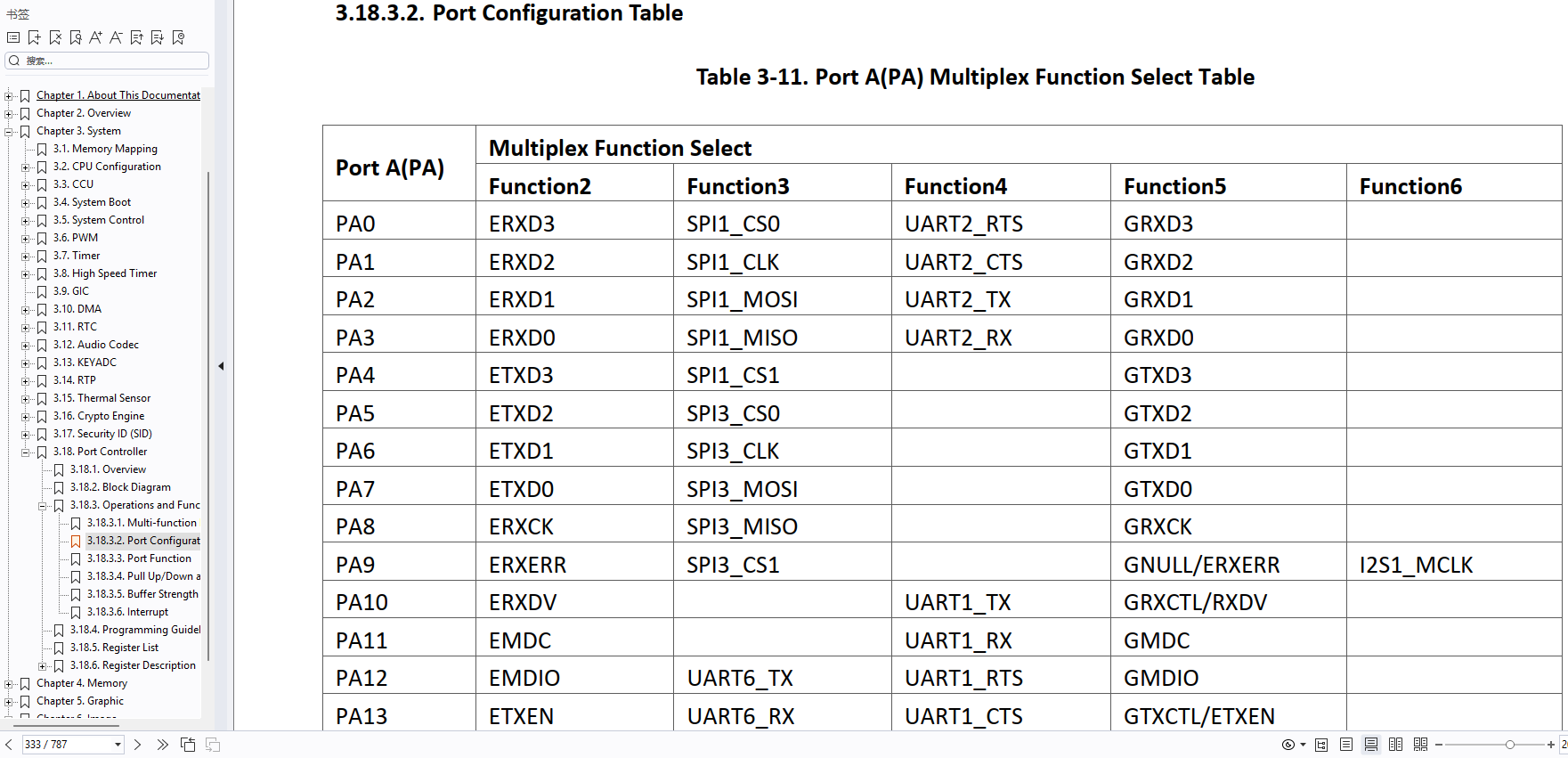

管脚定义：

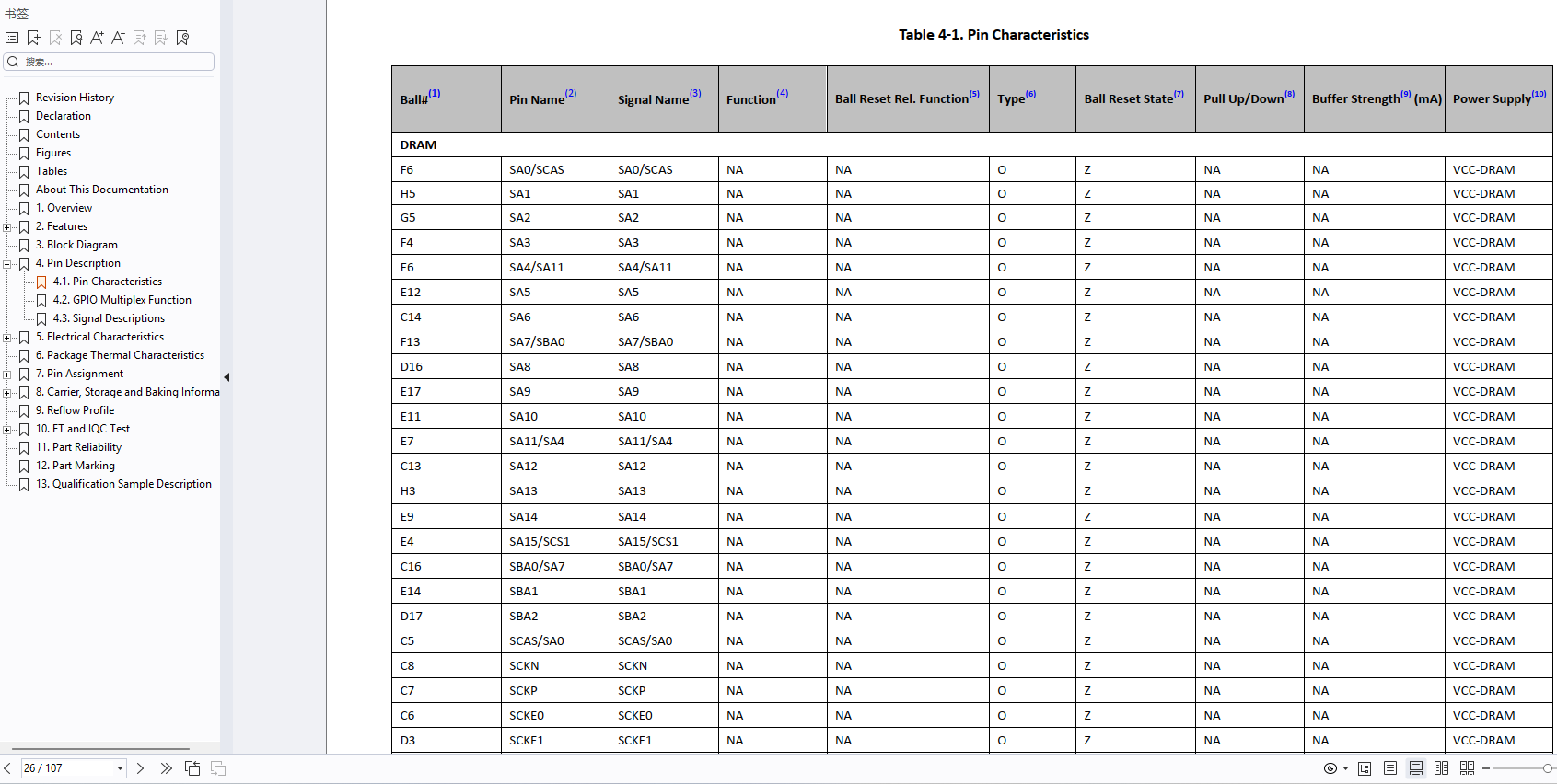

A40i Datasheet V1.1

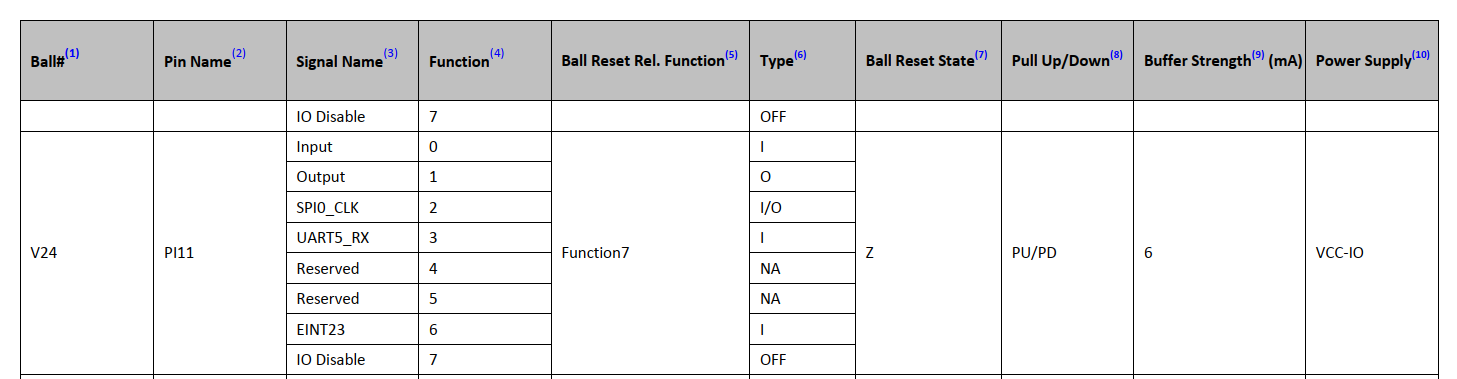

这 10 列是芯片封装引脚及其电气属性，结合图中的 V24 / PI11 可这样理解：
| 列 | 字段 | 含义 | 图中示例 |
|---|---|---|---|
| 1 | Ball# | BGA 封装上的焊球坐标，用于原理图和 PCB 封装定位 | V24 |
| 2 | Pin Name | 芯片内部对该引脚的命名，通常体现 GPIO 端口和编号 | PI11：I 组 GPIO 的第 11 脚 |
| 3 | Signal Name | 该引脚在不同复用模式下对应的信号功能 | Input、Output、SPI0_CLK、UART5_RX、EINT23 等 |
| 4 | Function | 选择对应复用功能时写入 PinMux 的功能编号 | 0～7 |
| 5 | Ball Reset Rel. Function | 芯片复位释放后，该引脚默认选择的复用功能 | Function7，即默认选择功能 7 |
| 6 | Type | 当前复用信号的方向/类型 | I 输入、O 输出、I/O 双向、OFF 关闭、NA 不适用 |
| 7 | Ball Reset State | 复位状态下焊球的电气状态 | Z：高阻态 |
| 8 | Pull Up/Down | 引脚内部上下拉能力 | PU/PD：支持内部上拉或下拉 |
| 9 | Buffer Strength (mA) | 输出缓冲器的驱动能力，单位 mA | 6：这里标注为 6 mA |
| 10 | Power Supply | 该引脚所属 IO 电源域 | VCC-IO |
其中每个复用功能具体是：
| Function | Signal Name | 含义 |
|---|---|---|
| 0 | Input |
普通 GPIO 输入 |
| 1 | Output |
普通 GPIO 输出 |
| 2 | SPI0_CLK |
SPI0 的时钟信号，通常由 SPI 主机输出；表中标为 I/O，说明硬件支持相应方向 |
| 3 | UART5_RX |
UART5 串口接收输入 |
| 4 | Reserved |
芯片保留，不能使用 |
| 5 | Reserved |
芯片保留，不能使用 |
| 6 | EINT23 |
外部中断输入通道 23 |
| 7 | IO Disable |
关闭数字输入和输出缓冲器，引脚呈高阻状态 |
两个容易混淆的地方：
Function7不是"第七种外设" ，而是说复位后 Function 选择值为7，对应IO Disable。PU/PD通常表示支持上拉和下拉配置，不一定表示复位时已经启用了上下拉 。本图只能确定复位状态为Z；默认上下拉究竟是什么，还要结合表格脚注和 GPIO/Pinctrl 寄存器的复位值确认。
因此，图中的 PI11 可以作为外部中断使用 ：将其复用功能配置为 6，对应 EINT23。这里的 23 是中断通道号，不是 GPIO 编号。
开启UART6

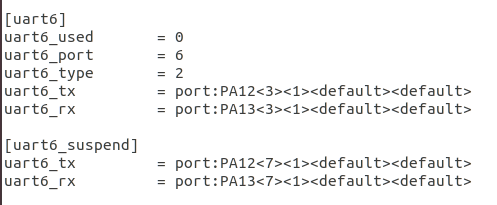

打开sys_config.fex后，以uart6为例，内容如下：
具体含义为
1. [uart6]
表示 UART6（第6路串口） 的配置区域。
每个 UART 都有对应的配置段：
[uart0][uart1][uart2]...[uart7]2. uart6_used
uart6_used = 0表示是否启用 UART6。
| 配置 | 含义 |
|---|---|
| 0 | 不启用 |
| 1 | 启用 |
3. uart6_port
uart6_port = 6表示 UART 控制器编号。
即：
UART6Linux 启动后，一般会对应：
/dev/ttyS6（实际设备号仍需以系统启动结果为准。）
4. uart6_type
uart6_type = 2表示串口类型。
Linux BSP 常见：
| 数值 | 含义 |
|---|---|
| 2 | 两线串口（TX、RX） |
| 4 | 四线串口（TX、RX、CTS、RTS） |
5. TX/RX 配置
uart6_tx = port:PA12<3><1><default><default>uart6_rx = port:PA13<3><1><default><default>说明：
UART6_TX → PA12UART6_RX → PA13真正重要的是：
port:PA12说明 UART6 的 TX 使用 PA12。
port:PA13说明 UART6 的 RX 使用 PA13。
6. <3><1><default><default> 的含义
格式：
port:PA12 │ ▼<3><1><default><default>一般表示：
<复用功能><上下拉><驱动能力><默认输出状态>（1）第一个参数：复用功能
<3>表示：
PA12 使用 第3种复用功能 。
对于这里来说：
PA12↓Function3↓UART6_TX如果配置成：
<0>一般就是普通 GPIO。
（2）第二个参数：上下拉
<1>通常表示：
| 数值 | 含义 |
|---|---|
| 0 | 无上下拉 |
| 1 | 上拉 |
| 2 | 下拉 |
（3）第三个参数：驱动能力
<default>表示：
采用默认驱动能力。
一般不用修改。
（4）第四个参数：默认输出状态
<default>表示：
采用默认输出状态。
一般不用修改。
7. Suspend 配置
[uart6_suspend]uart6_tx = port:PA12<7><1><default><default>uart6_rx = port:PA13<7><1><default><default>这是 系统进入 Suspend（休眠）时 的 IO 配置。
与正常工作状态不同。
这里：
<7>通常表示：
GPIO输入或高阻状态或关闭外设复用也就是说：
正常运行：
PA12↓UART6_TX休眠以后：
PA12↓GPIO输入（低功耗）这样可以降低功耗。
