在 SVG 体系里画一条任意的线

画一条线有什么难的？

最近前端的焦虑声很大，AI 一天一个样，技术圈里"前端要完了"的论调隔几天就来一遍。画页面、联接口这些工作，确实在被 AI 快速接管。

但我今天想讲一个自己真实做过的需求------它不复杂，却让我把高中忘光的几何、大学没学明白的算法，全捡了回来。

这个需求听起来特别简单：在 SVG 里，给一组座位画一个贴合排列的背景框。

画一条线而已，有什么难的？

比如一张座位图上，用户框选一组座位，系统按 N 个一组把它们分成几组，然后给每组画个胶囊背景框。听起来是 UI 的活，但真正动手才发现：这个背景框不只是装饰，它是分组信息的唯一视觉载体------用户靠它判断"这个组里到底有哪些座位"。

座位排得密、相邻组挨得紧的时候，框的边界就是分组的分界线：框多一像素，邻组座位被"划进"本组；框少一像素，本组座位就"掉出去"。贴合度 = 信息准确度，不贴合不只是不好看，是用户会认错组。

这个需求把我引向了一连串问题，最后我发现：这根本不是个"画 UI"的问题，这是个算法问题。

线的最小单元------SVG 里的"线"到底是什么

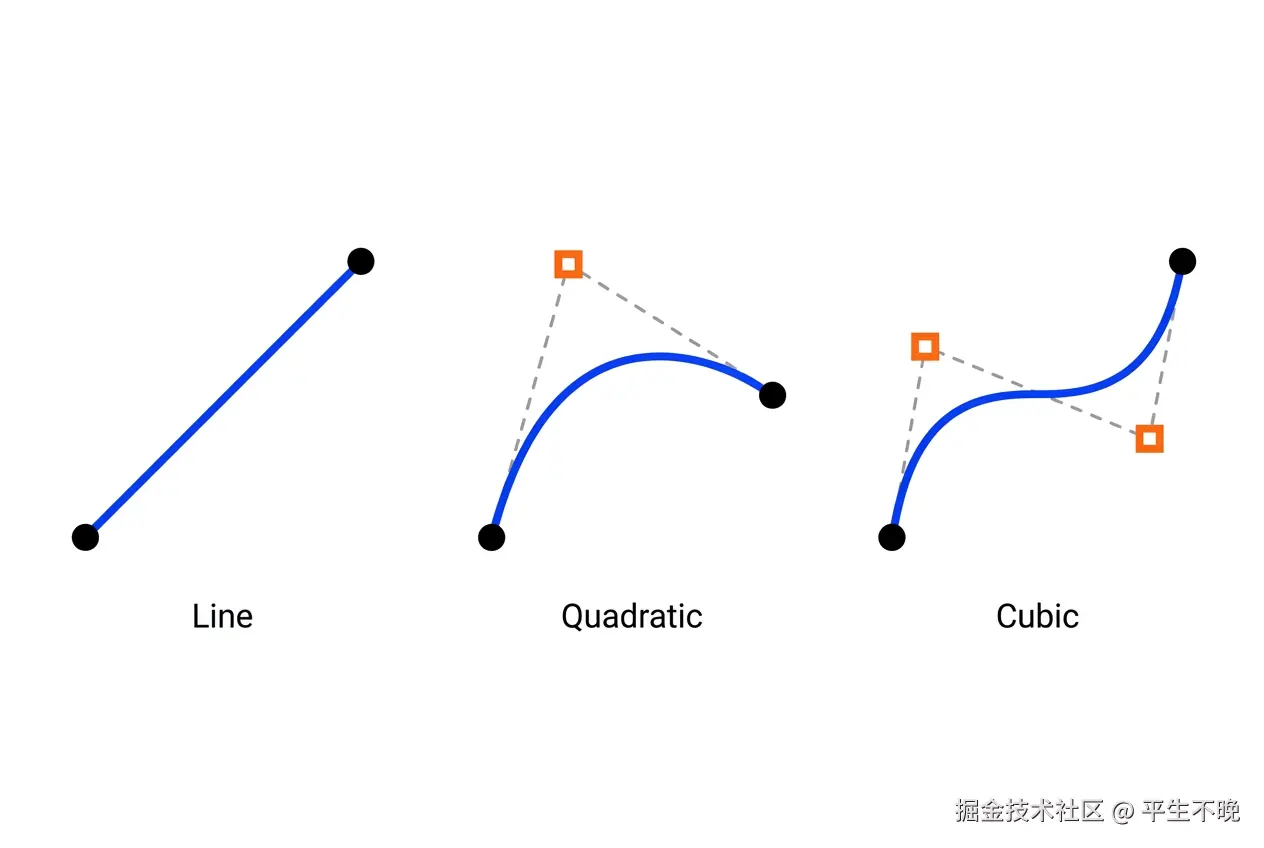

先回到最基础的问题。SVG 里其实没有"线"这个独立概念------你想画的任何线，本质上都是路径（path）。路径由一系列命令拼成，主要就这几种：

命令	含义	例子
M	移动到某点（提笔落笔）	M 10,50
L	画直线	L 90,50
C	三次贝塞尔曲线	C 30,10 70,90 90,50
Q	二次贝塞尔曲线	Q 50,0 90,50
A	圆弧	A 20,20 0 0,1 50,50
Z	闭合路径	Z

这篇只展开 M、L、C------后面要画的线都由它们拼出来；Q 不涉及，A、Z 留到画胶囊路径时再讲。

M 和 L 没什么好讲的。真正有意思的是 C：一条三次贝塞尔曲线，由 4 个点决定------起点、终点，外加两个"看不见"的控制点。控制点不落在曲线上，但它们决定了曲线往哪儿弯：控制点往哪边拉，曲线就往哪边弯。

M 10,90 L 190,90          <!-- 直线 -->
M 10,60 C 70,0 130,120 190,60   <!-- 三次贝塞尔 -->

到这里你可能觉得：这不就是个 API 用法吗？背一下就会了，有什么难的？

别急。真正的难题不是"知道怎么画一条曲线"，而是------当你的数据只是一堆坐标点，线从哪里来？

任意的线从哪来------让线"跟着点走"

回到座位图的场景。我们手里有什么？只有一组座位坐标。座位可能是直线排、斜线排，甚至弧形排。没有一个设计师在背后帮你拖贝塞尔控制点，线必须自己"长"出来。

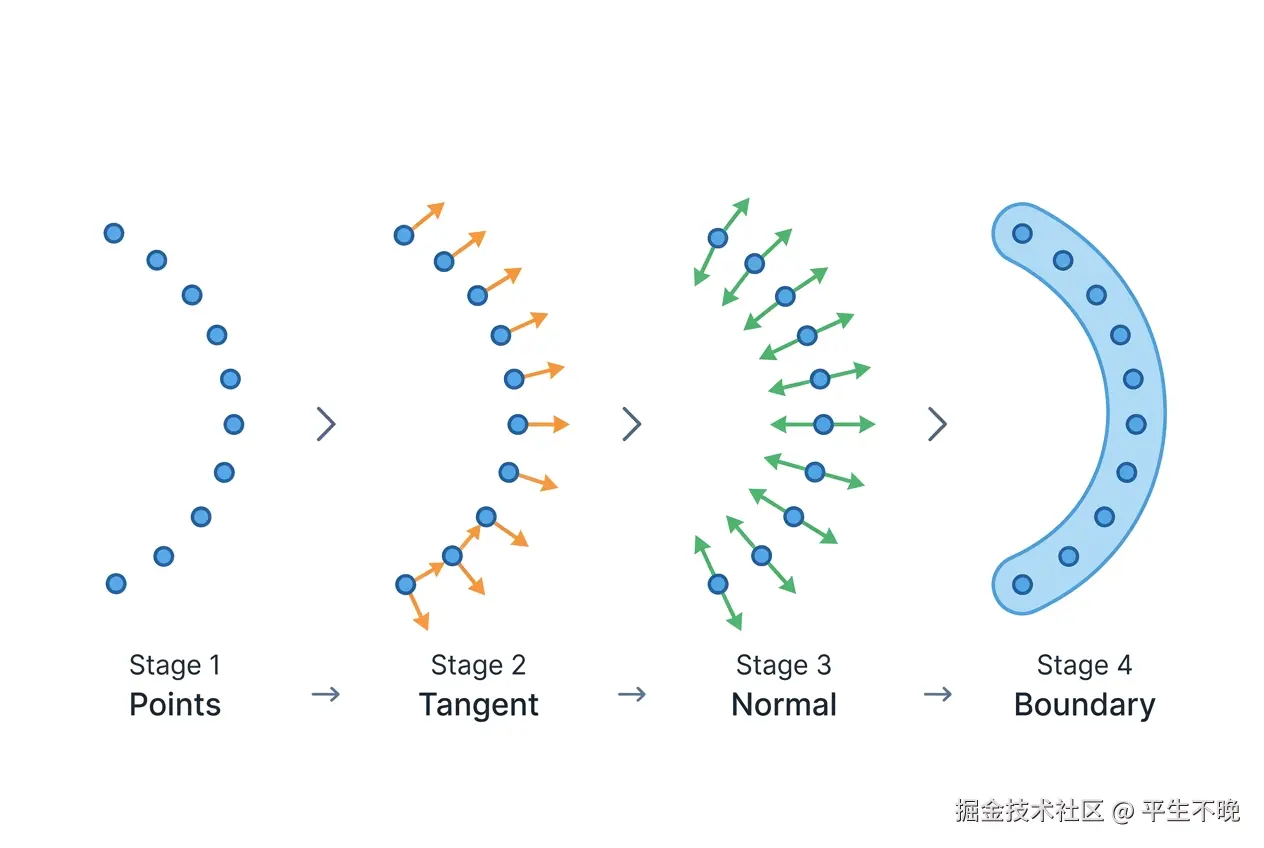

思路是这样的：

第一步，算每个点"往哪走"（切线）。 每个座位的切线，由它的邻居决定：

• 首座只有右边邻居：切线 = p₁ - p₀
• 尾座只有左边邻居：切线 = pₙ₋₁ - pₙ₋₂
• 中间座有两个邻居：切线 = (pᵢ - pᵢ₋₁) + (pᵢ₊₁ - pᵢ)

注意中间座这个"两边取平均"。它有个隐藏身份：中心差分 。(pᵢ - pᵢ₋₁) + (pᵢ₊₁ - pᵢ) = pᵢ₊₁ - pᵢ₋₁------这跟微积分里 f'(x) ≈ [f(x+h) - f(x-h)] / 2h 是同一个东西（只是我们只要方向，把分母 2h 省掉了），是曲线在该点切线方向的合理数值近似。取两边的平均，让法线在拐角处能平滑过渡，不会突然拐个直角。

第二步，把切线转 90° 得到法线。 切线(dx, dy) → 法线(-dy, dx)。

先别急着乘偏移半径------法线还要先过一道"归一化"。向量就像箭头，同时带着两个信息：指向和长度。归一化就是只看指向、把长度统一成 1，手段一句话：量出箭头的长度，整体除以它 。法线 (-dy, dx) 的长度是 √(dx² + dy²)（勾股定理），于是归一化后的法线写成 (-dy/len, dx/len)，其中 len = √(dx² + dy²)------指向没变，长度恒为 1，这种向量叫单位向量 。后面代码里的 Math.hypot(dx, dy) 算的就是这个 len。

不这么做的话，偏移距离会跟着座位间距走：间距大的地方胶囊宽、间距小的地方窄，整条边界粗细不匀。归一化之后，宽度就只由 screenR 一个参数决定，怎么排都是均匀的。

第三步，沿法线上下各偏移一份，得到上下两条边界点。 把边界点连起来，就是一个贴合座位排列的"胶囊"。

// 计算每个座位的法线（垂直于排列方向）
const normals = pts.map((p, i) => {
  let dx = 0, dy = 0;
  if (i > 0) { dx += p.x - pts[i-1].x; dy += p.y - pts[i-1].y; }
  if (i < n-1) { dx += pts[i+1].x - p.x; dy += pts[i+1].y - p.y; }
  const len = Math.hypot(dx, dy) || 1;
  // 切线 rotate90° = [-dy, dx]，归一化 × screenR
  return { x: (-dy/len) * screenR, y: (dx/len) * screenR };
});
// 上边界 = 每个点 + 法线；下边界 = 每个点 - 法线

线是出来了，但它是折线------边界点之间用直线连。座位少的时候误差很小，但在弧形排上，折线就是"多边形"，不是"弧"，看起来还是不够贴合。

怎么才能让曲线精确穿过每个点 ？这就要请出样条曲线里的一个老朋友：Catmull-Rom。

Catmull-Rom 是插值型 样条------曲线必须精确经过每个控制点。这正好是我们的需求：边界必须包住每个座位，不能偏离。但 SVG 不认 Catmull-Rom，只认贝塞尔（C 命令）。没关系，两者有固定的转换公式：

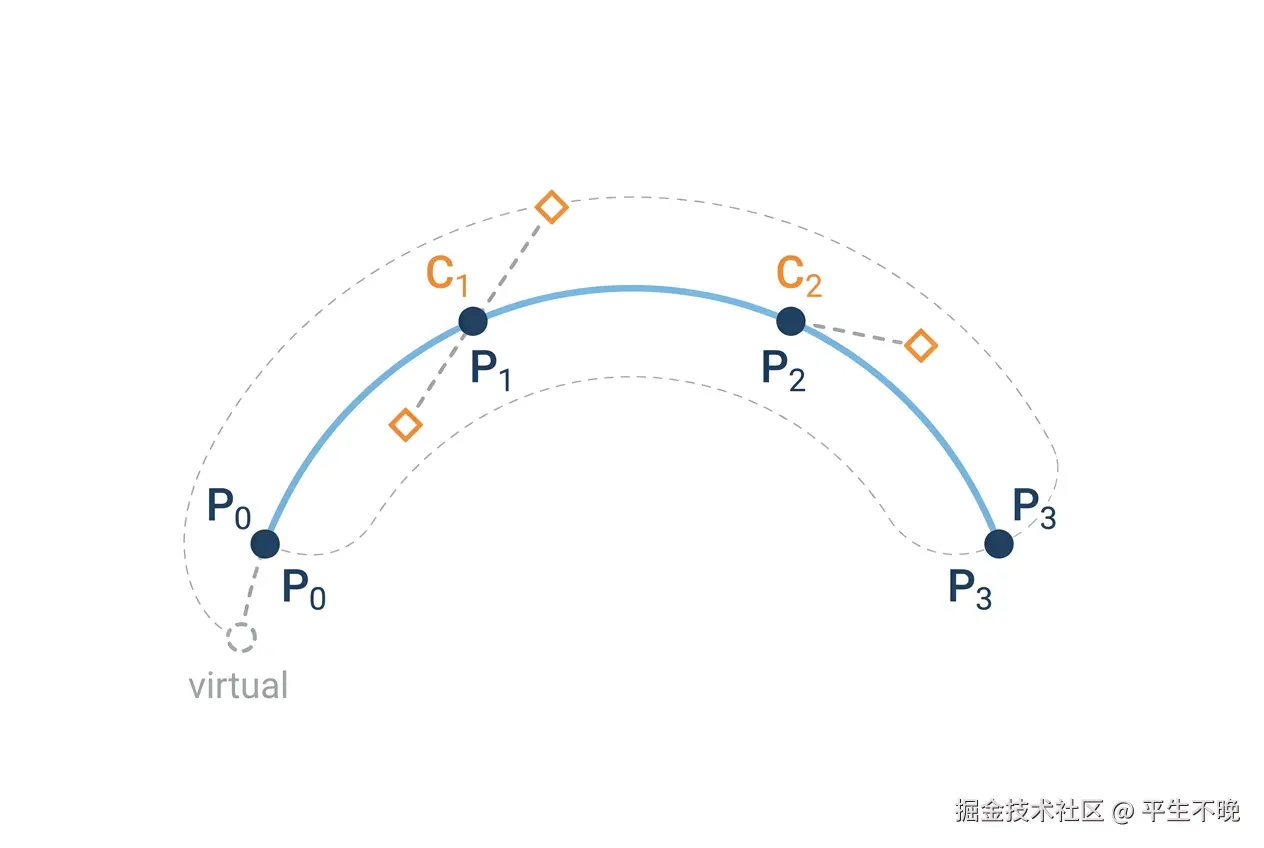

每段 (P₀, P₁, P₂, P₃) 生成 P₁→P₂ 的三次贝塞尔:
  控制点 C₁ = P₁ + (P₂ - P₀) / 6
  控制点 C₂ = P₂ - (P₃ - P₁) / 6
SVG: M P₁  C C₁, C₂, P₂

这个神秘的 /6 从哪来？三次 Hermite 曲线和三次贝塞尔是同一族曲线的两种表达------只要端点值和端点一阶导数相等，两条曲线内部完全一致：

Hermite 切线:  m₁ = (P₂ - P₀) / 2
贝塞尔控制点:  C₁ = P₁ + m₁ / 3
合并:          C₁ = P₁ + (P₂ - P₀) / 6    ← /6 = (/2) × (/3)

先说端点怎么处理：首尾两个点没有前后邻居，拿什么当切线？用镜像外推 补一个虚拟点------首端 P₋₁ = 2·P₀ - P₁，尾端同理 Pₙ = 2·Pₙ₋₁ - Pₙ₋₂。本质是假设曲线在端点处"保持同样的走向"，这样样条在首尾也能光滑收尾，不会在端点突然拐弯。

标准的 Catmull-Rom 完整流程有 6 步，但在我们这个场景里，第 3 步（按点距加权参数化）被精确地省略了。先看第 3 步在做什么：标准算法有 3 种参数化方式，区别只在"怎么算参数 t"：

参数化	α	点距权重	适用场景
uniform（均匀）	0	忽略，假设点等距	等距控制点
chordal（弦长）	1	距离线性加权	点距差异大的数据
centripetal（向心）	0.5	距离开方加权	点距差异大 + 防回环/尖点

直觉上，uniform 像是"图省事的简化版"，chordal、centripetal 才是"更精确的高级版"。但在我们这个场景里恰恰相反：座位排布保证排内严格等距------直线排固定间距生成，弧形排则是把等距直线排用旋转矩阵整体绕圆心旋转出来的，而旋转是等距变换，保持所有点对距离不变，所以弧形排相邻座位的弦长依然严格相等。当控制点严格等距时，三种参数化完全等价：t 间隔恒为 1，距离项全部抵消，画出来是同一根曲线。

于是结论反转了：uniform 不是近似妥协，它就是精确解 。第 3 步的距离计算、开方、加权，在座位场景下是纯浪费------α=0 的 /6 公式，就是这种等距建模下的精确解。不是"我们用了个简化版"，而是"数据特性让三种参数化退化成同一个答案，我们选了最省的那个"。

当然，"精确"是有前提的。将来如果出现点距浮动（比如座位支持手动拖拽微调、变曲率排布），就需要补上向心参数化------按弦长开方计算每段 t 间隔，用 t 加权替换 /6 里的常量系数，做成一个开关，不影响主流程。现在等距，就用最省的那档；哪天数据不再等距，花一行开关的成本就能升级。

上面这套推导，落到代码就是下面这个函数。for 循环每走一步取相邻四个点 P₀~P₃，算出 C₁/C₂ 后追加一条 C 命令------图3 里那个沿点列滑动的四窗口，就是这段循环的一次快照：

// Catmull-Rom → 三次贝塞尔：曲线精确穿过每个控制点
function catmullRomToBezier(pts: { x: number; y: number }[]): string {
  const n = pts.length;

  // 1~2 个点：没有中间点可平滑，直接用直线段
  if (n <= 2) {
    return `M${pts[0].x},${pts[0].y} L${pts[n - 1].x},${pts[n - 1].y}`;
  }

  // 首尾虚拟点（镜像外推，提供首尾段的切线）
  const first = {
    x: 2 * pts[0].x - pts[1].x,
    y: 2 * pts[0].y - pts[1].y,
  };
  const last = {
    x: 2 * pts[n - 1].x - pts[n - 2].x,
    y: 2 * pts[n - 1].y - pts[n - 2].y,
  };
  const all = [first, ...pts, last];

  let d = `M${pts[0].x},${pts[0].y}`;
  for (let i = 1; i < n; i++) {
    const p0 = all[i - 1], p1 = all[i], p2 = all[i + 1], p3 = all[i + 2];
    const c1 = {
      x: p1.x + (p2.x - p0.x) / 6,
      y: p1.y + (p2.y - p0.y) / 6,
    };
    const c2 = {
      x: p2.x - (p3.x - p1.x) / 6,
      y: p2.y - (p3.y - p1.y) / 6,
    };
    d += ` C${c1.x},${c1.y} ${c2.x},${c2.y} ${p2.x},${p2.y}`;
  }
  return d;
}

到这里，整条胶囊路径就拼得出来了。还记得前面说 A、Z 留到后面再讲吗？就是现在。前面拆开的每一步，在这里装成一个函数，流程五步：

① 每点沿法线上下偏移，得到上/下两条边界点
② 上边界用 Catmull-Rom 平滑
③ 尾端半圆（A 圆弧）：从上边界终点弧到下边界终点
④ 下边界逆序平滑------注意去掉返回值开头的 M，只续接 C 命令
⑤ 首端半圆（A 圆弧）回到上边界起点，Z 闭合

// 拼装完整胶囊路径：法线偏移 + Catmull-Rom + 两端半圆
function buildCapsulePath(pts: { x: number; y: number }[], screenR: number): string {
  const n = pts.length;

  // 单座：退化成圆（两个半圆弧拼一个整圆）
  if (n === 1) {
    const { x, y } = pts[0];
    return `M${x - screenR},${y} A${screenR},${screenR} 0 1,0 ${x + screenR},${y} A${screenR},${screenR} 0 1,0 ${x - screenR},${y} Z`;
  }

  // 每点的归一化法线 × screenR（前面第二步那套）
  const normals = pts.map((p, i) => {
    let dx = 0, dy = 0;
    if (i > 0) { dx += p.x - pts[i - 1].x; dy += p.y - pts[i - 1].y; }
    if (i < n - 1) { dx += pts[i + 1].x - p.x; dy += pts[i + 1].y - p.y; }
    const len = Math.hypot(dx, dy) || 1;
    return { x: (-dy / len) * screenR, y: (dx / len) * screenR };
  });

  // 上边界（+法线）/ 下边界（-法线）
  const upper = pts.map((p, i) => ({ x: p.x + normals[i].x, y: p.y + normals[i].y }));
  const lower = pts.map((p, i) => ({ x: p.x - normals[i].x, y: p.y - normals[i].y }));

  // 上边界：Catmull-Rom 平滑
  let d = catmullRomToBezier(upper);

  // 尾端半圆：从上边界终点弧到下边界终点
  d += ` A${screenR},${screenR} 0 0,0 ${lower[n - 1].x},${lower[n - 1].y}`;

  // 下边界（逆序）：跳过返回值开头的 M 命令，续接 C 命令
  const lowerPath = catmullRomToBezier([...lower].reverse());
  d += lowerPath.substring(lowerPath.indexOf(' '));

  // 首端半圆：从下边界起点弧回上边界起点，闭合
  d += ` A${screenR},${screenR} 0 0,0 ${upper[0].x},${upper[0].y} Z`;

  return d;
}

到这里，前面命令表里留的悬念兑现了：A、Z 全部登场，一个 M 开头、C/A/Z 收尾的完整 path。有两个容易写错的工程细节值得记住：下边界必须逆序 ------路径要沿"上边界 → 尾端 → 下边界 → 首端"连续走，直接拼正序的下边界弧方向就反了，胶囊会交叉；逆序后还要把 catmullRomToBezier 返回值开头的 M 去掉（substring 跳过），只续接 C 命令，否则路径里多一次"抬笔再落笔"，会横穿一条直线。另外 A 命令的 sweep 标志（0 0,1 的最后一位）决定弧往哪边弯，两个半圆必须选同一方向，才拼得出完整的胶囊。

有意思的事情来了。 这套东西听起来数学味十足，真正落代码的时候我却很惊讶：它比我预想的简单得多。 6 步标准算法折叠成一行 /6 公式，复杂的参数化被等距约束精确约掉，全套下来就几十行。

我原以为数学原理越复杂，代码就越复杂、计算量就越大。但贴合实际业务约束之后，代码反而变得很简单。这个反直觉的发现，等会儿我还会再讲。

现实世界的线------包得住 vs 贴得紧

现在回头想，这条线其实不是一开始就会画的。现状恰恰是最笨的那个------AABB。然后被现实一路教育，才一步步走到前面那套。把这条演进路摆在一起看，会发现很有意思。

现状：AABB 轴对齐包围盒

对每组座位取 x/y 的 min/max，画一个横平竖直的矩形。两行代码，无条件包住所有座位------任何点都在 min/max 范围内，这是定义自带的性质，不需要任何排型判断。

代价是：矩形不跟随排列方向。斜排的组，背景框是"正放"的；弧形排的组，四角明显有空隙。座位少还看不出来，一旦相邻组紧挨，空隙就是视觉噪音。

方案一：OBB 最小包围盒矩形

既然问题在于"不跟随方向"，那就拟合出方向。方向从哪来？PCA（主成分分析）。它背后其实是一套完整的图形学基础理论，我拆开讲：

第一步，找质心。 质心的数学定义很朴素：所有点坐标的算术平均，质心 = (1/n) · Σpᵢ------也就是把这一组点的 x 平均、y 平均，得到点云的中心。然后做"去中心化"：所有点减去质心，让点云以原点为中心。为什么？因为后面要算的主方向必须穿过质心，去中心化之后质心就是原点，计算全部以它为中心展开。

第二步，算方向。 找一条穿过质心的线，让所有点在这条线上的投影散得最开------投影方差最大。这条线的方向就是主方向。

判定标准在数学上是明确定义的：投影方差最大，等价于所有点到这条线的垂直距离平方和最小。满足这个条件的线是唯一的，它也就是最小二乘意义下拟合这些点的最佳直线。

数学上，主方向对应协方差矩阵最大特征值的特征向量。协方差矩阵衡量 x 和 y 之间的"共变"关系：

cov = | a  b |      a = E[(x-μx)²]         b = E[(x-μx)(y-μy)]
      | b  c |      c = E[(y-μy)²]

2×2 矩阵的特征向量有闭式解 ，不需要迭代求特征值，一行 atan2 就够：

// 协方差矩阵特征向量 → 主方向（theta 即主轴旋转角）
const theta = Math.atan2(2 * b, a - c) / 2;
const u = { x: Math.cos(theta), y: Math.sin(theta) };   // 主方向
const v = { x: -Math.sin(theta), y: Math.cos(theta) };  // 法方向

上面这段是"骨架"------核心只剩闭式解那一行 atan2。落到完整实现，还要补上两处边角：一是退化点集（单座、两座没有"散布"可言，直接给固定方向或连线方向）；二是把刚才两步拆成两个循环------第一个循环累加求质心（就是"第一步"），第二个循环减去质心后累加协方差矩阵（就是"第二步"）。完整函数长这样：

// 拟合点集的主方向（PCA 主轴 = 最小二乘直线拟合方向）
function fitMainDirection(pts: { x: number; y: number }[]): { x: number; y: number } {
  const n = pts.length;

  // 单座：没有散布，直接给水平方向
  if (n === 1) return { x: 1, y: 0 };
  // 两座：主方向就是两点连线方向（归一化）
  if (n === 2) {
    const dx = pts[1].x - pts[0].x;
    const dy = pts[1].y - pts[0].y;
    const len = Math.hypot(dx, dy) || 1;
    return { x: dx / len, y: dy / len };
  }

  // 第一步：质心 = 坐标平均值
  let sx = 0, sy = 0;
  for (const p of pts) { sx += p.x; sy += p.y; }
  const cx = sx / n, cy = sy / n;

  // 第二步：去中心化后累加协方差矩阵（只用上三角 a/b/c）
  let a = 0, b = 0, c = 0;
  for (const p of pts) {
    const dx = p.x - cx, dy = p.y - cy;
    a += dx * dx;
    b += dx * dy;
    c += dy * dy;
  }

  // 闭式解：2×2 矩阵特征向量无需迭代
  const theta = Math.atan2(2 * b, a - c) / 2;
  return { x: Math.cos(theta), y: Math.sin(theta) };
}

注意返回值天然是单位向量（cos²θ + sin²θ = 1），所以 u、v 的单位性由数学性质保证，不用再手动归一化。

第三步，换坐标系。 主方向 u 和法方向 v 恰好构成一个新坐标系------OBB 的局部坐标系 。世界坐标下的每个点，投影到 u 和 v 上，就得到它在局部坐标系里的坐标：

localX = (p - center) · u    // 沿主方向的投影
localY = (p - center) · v    // 沿法方向的投影

在局部坐标系里取 min/max，旋转矩形的中心、半长宽、旋转角就全齐了。这里有个容易被忽略的细节：u、v 必须是单位向量------点乘的本质是"投影长度"，只有向量长度为 1 时，投影值才直接等于局部坐标；否则坐标会被缩放，矩形就画歪了。这也呼应了前文的归一化：同样的思想，这里用在坐标系变换上。

OBB 依然无条件包住所有座位（min/max 的数学性质），而且方向对了：斜排斜框、弧排的框也顺着弦方向。但弧形排暴露出新问题------误包。矩形是凸的，弧是弯的，弦与弧之间的区域（可能坐着别的组的座位）也被一并覆盖进去了。

方案二：法线偏移 + Catmull-Rom（就是前文那套）

优点不多说------紧贴、无误包、无空隙，前文已经讲透。它真正的代价在这里："包得住"是有条件的，三个前提缺一不可：

① 点必须有序。 法线方向依赖前后邻居（中心差分算的），点序一乱，法线就乱，上下边界直接交叉------连包都包不住。所以代码里必须校验点序。

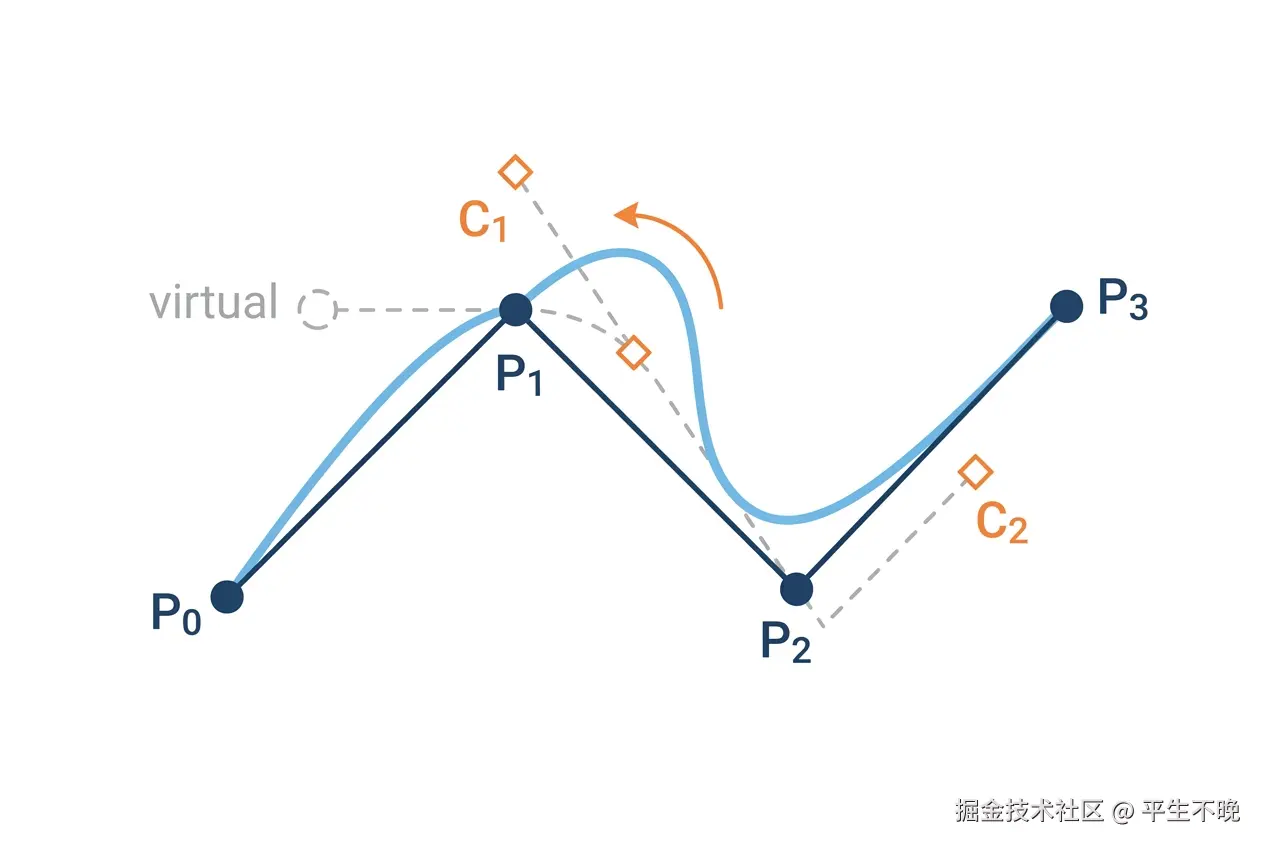

② 排型必须平滑。 这是 overshoot 的根源，值得单独讲。Catmull-Rom 的切线方向由前后邻居决定（m₁ = (P₂-P₀)/2），在急弯处，切线会指向拐角外侧，于是曲线先"甩"出拐角、再被拉回来------数学上叫 overshoot（过冲） 。注意这里有个容易误会的点：插值型样条保证曲线经过每个控制点，但"经过"不等于"不越界"，曲线完全可以在点与点之间冲出包络。折角超过 120° 时这个现象最明显，拐角外侧会被扫进一个本不该有的弧；极端情况下还会形成回环------这正是前面 centripetal 参数化要防的病态之一。正常弧形排相邻法线角度差小、振荡远小于 offset，实际不会切到座位；但折线排、急弯排就要格外小心。

③ offset 必须足够。 曲线向内的弯曲幅度必须小于偏移半径，否则曲线会直接侵入座位本体。

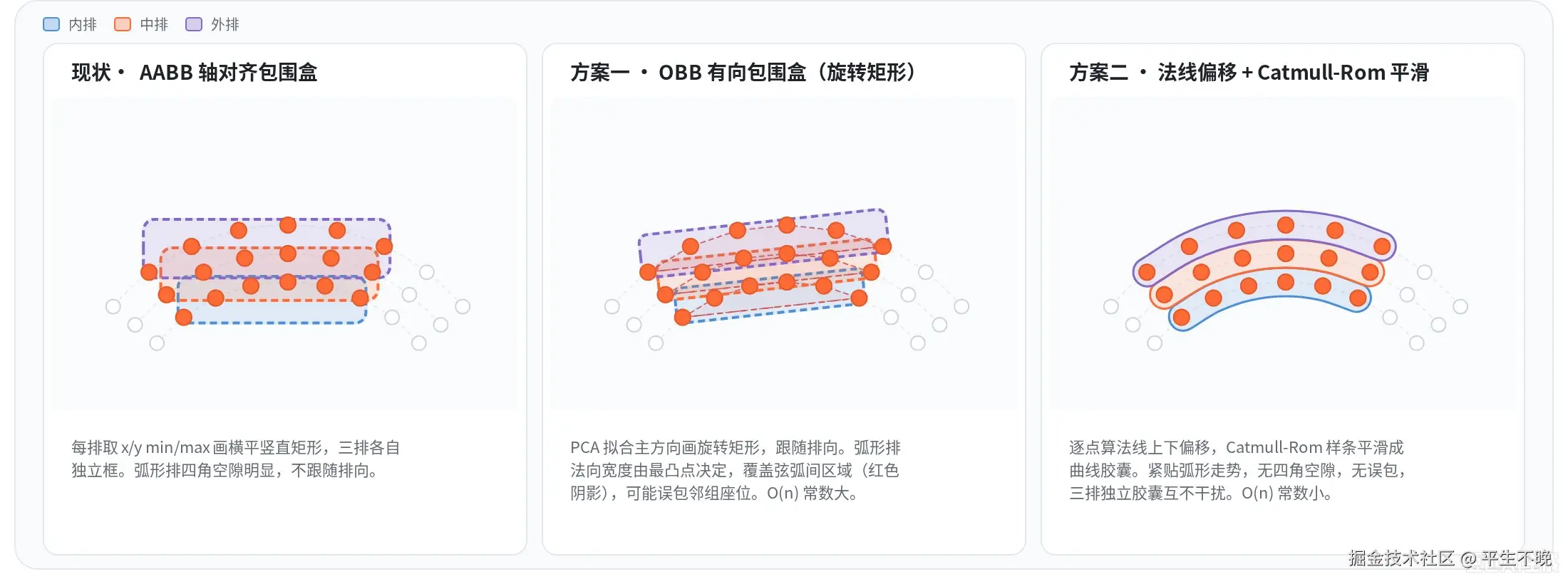

三个方案分开讲是纸面的，放回同一组弧形座位上，差异就摆到眼前了------同一个输入，三种画法：AABB 每排一个横平竖直的矩形，弧形排四角空着一片；OBB 一个旋转矩形顺着弦方向，但弦弧之间的区域被一并盖住；曲线三个胶囊贴着每排座位走，最服帖。空隙、误包、贴合，三种误差同台可见：

把三个方案放在工程维度上摆开，取舍的全貌会更清楚：

维度	现状：AABB	方案一：OBB	方案二：曲线（法线偏移 + Catmull-Rom）
算法效率	O(1)，取 min/max	O(n)，但需 3 遍遍历 + 每分组 1 次 atan2/三角函数（最贵标量运算），常数最大	O(n)，多遍线性遍历（差分/归一化/偏移/样条），无三角运算，常数较小
实现效果	全包，有空隙，不跟随方向	全包，跟随方向，弧排误包	紧贴，无误包，急弯可能过冲
维护性	极简，零概念，无需降级	中，PCA/投影/坐标系概念多，调试面广（横/斜/弧/单座/两座/重合）	中，数学集中在归一化与样条，需前提校验 + 降级路径
开发成本	最低，约 2 行	高，约百行级（PCA + 投影 + 旋转矩形）	中，几十行 + 兜底逻辑
适用场景	折线排、急弯（降级目标）	斜排、方向性明显的组	弧形排、平滑排、追求贴合

表格是客观事实，结论却要自己下。三个方案摆在面前，我悟出了一个以前没想过的结论：

"包得住"和"贴得紧"是两个方向相反的误差。

• AABB 全包，但贴不紧（空隙）
• OBB 有方向，但包多了（误包）
• 曲线贴得紧，但包住是有条件的

选方案的本质是选取舍，没有免费的午餐。 但工程上的取舍，远不是"接受缺点"这么简单，拆开有四件事：

第一，先分清两种误差的严重程度。 空隙和误包根本不是一类问题：空隙是视觉噪音 ------框和座位之间露了缝，只是难看一点；误包是信息错误------把别组的座位划进你的框里，用户可能因此选错座。处理任何问题之前，先问一句"这错了会怎样"：视觉噪音可以忍，信息错误必须防。所以空隙的框可以留着用，误包的框必须换掉------同一个"不够完美"，性质完全不同。

第二，看清每个方案的成本结构，而不只是效果。 这里有个反直觉的事实：效果最好的方案，成本却不是最高的 。AABB 两行代码、零概念、无条件正确，代价是没方向；OBB 是最贵的------约百行实现（PCA + 投影 + 旋转矩形）、概念门槛最高（协方差/特征向量/坐标系变换）、每组还要付一次 atan2 和三角函数这类最贵的标量运算，结果弧排反而误包；曲线实现只要几十行，数学集中在归一化和样条，计算上无三角运算、常数反而最小。所以成本的真实排序是 OBB 最贵、曲线居中、AABB 最便宜，而效果恰好反着来------贵的不一定更好，这是工程里最容易被忽略的一课。（三者性能都远低于渲染成本，不构成瓶颈，真正的成本在维护：OBB 的调试面和概念负担比曲线更重。）

第三，也是最本质的：为什么完美不存在？ 矩形是凸的，弧是弯的------任何凸包围在弯排上都有"弦与弧之间"的死区，这是几何性质决定的，不是实现不够好；曲线能贴住弧，但代价是丢掉"无条件保证"------包住需要三个前提。"无条件正确但粗糙"和"精确但有前提"，是这个问题的两种宿命，无法兼得。想通这一点，就不再纠结"为什么没有完美方案"。

第四，真正的工程决策是"不选一个"。 实际代码里按排型路由：直线排走矩形（效果够、成本最低）、弧形排走曲线（要精确贴合）、单座直接画圆、两座退化成线段；曲线遇急弯校验不过，就降级回矩形。每个方案用在它最擅长的地方，再配一条降级链兜底------系统永远不会"画不出来"。甚至有些输入（比如折线排），产品层面直接不承诺支持，把边界主动划掉，省下一整块复杂度。

这才是取舍的完整形态：不是"选一个最好的"，而是"接受每个方案的缺点，让它们互相兜底"。 你以为在选"哪种画法好看"，其实你在做一整套工程决策------分误差性质、掂量成本、认清本质限制、按场景路由、留降级链、主动划边界。AABB 是兜底，OBB 是过渡，曲线是终极形态，而真正工程化的，是让它们各就各位、互相补位。

小结

1. 线是推出来的，不是画出来的。 SVG 里没有线，只有路径（M/L/C/A/Z）；一条线 = 从座位点推切线 → 法线 → 偏移得到的边界。
2. 推得准靠数学，落得简靠约束。 Catmull-Rom 让曲线精确过点，等距座位把 6 步算法约成一个 /6 公式；"包得住"和"贴得紧"不可兼得，就按排型路由、留降级链兜底。
3. 复杂的是数学，不是实现。 数学思想 × 工程约束 = 合理实现------理解本质，就是最大的杠杆。

一点个人思考

写这个需求之前，我对"算法"的态度和大多数人一样：那是面试筛选工具，LeetCode 刷完就忘，业务里根本用不到。做完这个背景框，我改观了------一个"画个框"的需求，法线、中心差分、样条曲线、PCA 全用上了，而且每一步都在取舍：包得住还是贴得紧，AABB 还是曲线，没有哪个方案是"绝对正确"。

最意外的还是开头那个反直觉的发现：

我原以为数学原理越复杂，代码就越复杂、计算量就越大。但贴合实际业务约束后，代码反而变得很简单------等距座位把参数化精确约掉，6 步算法折叠成 1 行公式。

写到这里，我想起《道德经》里的两句话：

为学日益，为道日损。损之又损，以至于无为。 反者道之动，弱者道之用。

"为学日益"是知识越攒越多；"为道日损"却是越接近本质，越知道什么可以丢掉。回头看，这篇文章的每一步都在"损"：等距约束省掉参数化，6 步算法损成一行 /6，两方案损成"各自兜底"。损到最后，代码不过几十行------线不用费力去"画"，自己就长出来了，这是"无为"的样子。"反者道之动，弱者道之用"是另一面：包得住和贴得紧是相反的两个力，互相制衡才站得稳；降级链看似示弱，恰恰是给系统留了余地。

AI 在替我们做"益"，把重复、枯燥的实现越写越多、越写越快。但这不该是威胁，反而是它放大人的价值的方式：把人从不用动脑的事务里解放出来，去研究那些真正值得思考、判断的问题------哪条约束能省、哪条边界该主动划掉、哪种误差不能忍。画页面会被接管，但省下画页面的精力，才有机会去想"这个框该怎么贴合"这类问题。
