摘要
Type-C 集成大功率 PD 快充、USB2.0/3.2/USB4 高速差分、CC/SBU 控制信号多重链路，插拔静电、VBUS 抛负载、线缆共模辐射、引脚短路等多重干扰叠加，Type-C 接口防护 成为整机 EMC 合规与硬件可靠性的核心设计环节。本文梳理 Type-C 电源、高速差分、CC 控制三大链路干扰风险，搭建 "端口泄放 --- 差分滤波 --- 电源钳位" 三级一体化防护架构，拆解 ESD、TVS、共模电感、功率磁珠选型核心指标，区分消费电子、车载、工业机器人三类场景输出标准化防护电路方案，剖析 PCB 布局典型失效误区，并结合芯通康工程整改案例验证防护方案落地效果，为硬件与 EMC 工程师提供完整接口防护设计参考。 关键词：Type-C 接口防护；USB4 ESD；VBUS 浪涌；CC 引脚防护；高速共模电感；车规 Type-C；Type-C EMC 整改
1 引言
Type-C 凭借正反插、最高 240W PD 快充、40Gbps 高速传输、视频数据复用等优势，全面覆盖消费笔记本、车载中控、工业机器人、医疗设备等终端。接口内部 VBUS 大功率回路、高速差分 TX/RX、CC/SBU 控制引脚紧密排布，插拔产生 ±15kV 空气静电、线束耦合共模噪声、PD 切换瞬态浪涌极易引发芯片复位、通信丢包、快充 IC 烧毁等故障。 行业实测数据显示，整机 EMC 整改项目中约 32% 超标根源来自 Type-C 接口防护设计缺陷；若前期缺少标准化防护电路，后期改版次数平均 2~3 次，物料与打样成本提升 40% 以上。Type-C 多链路共存特性决定单一 ESD 器件无法兼顾静电、浪涌、信号完整性，必须按链路分层匹配防护元器件。 当前行业普遍存在选型误区：高速通道误用高容 ESD 造成眼图劣化、VBUS 选用小功率 TVS 无法承受快充浪涌、CC 引脚忽略高压短路防护等问题。基于链路干扰特征构建分级防护体系，是解决 Type-C ESD 与可靠性问题的核心路径。
2 Type-C 三大链路干扰风险分析
Type-C 接口分为 VBUS 电源、高速差分 TX/RX、CC/SBU 控制三组独立链路，干扰类型、耐受电压、信号速率差异显著，防护侧重点完全不同。
2.1 VBUS 电源链路
风险来源：PD 快充档位切换、车载 12V 系统抛负载、插拔瞬时浪涌、短路冲击；最高耐压 20V/48V（240W EPR），瞬态浪涌峰值可达数十伏，易烧毁快充管理 IC。防护需求：大功率 TVS 吸收浪涌，搭配磁珠与电容构建 π 型滤波网络，抑制传导发射。
2.2 高速差分 TX/RX 链路
USB3.2 Gen2/USB4 速率达 10G~40Gbps，差分线对高频敏感，插拔静电、线缆共模辐射会造成传输误码、RE 辐射超标；核心矛盾：ESD 器件结电容过高会破坏差分阻抗、劣化眼图，必须选用超低容防护元件。防护需求：低容集成 ESD 阵列 + 专用高速共模电感，兼顾静电泄放与共模噪声抑制。
2.3 CC/SBU 控制链路
CC 用于快充协议识别，引脚仅 5V 额定电压，但插头扭转、碎屑易造成 CC 与 20V VBUS 短路，瞬时高压击穿协议芯片；同时频繁插拔产生静电干扰快充握手。防护需求：双向 24V 耐压 ESD，兼顾低压工作与高压短路耐受德州仪器。
3 Type-C 三级一体化防护架构

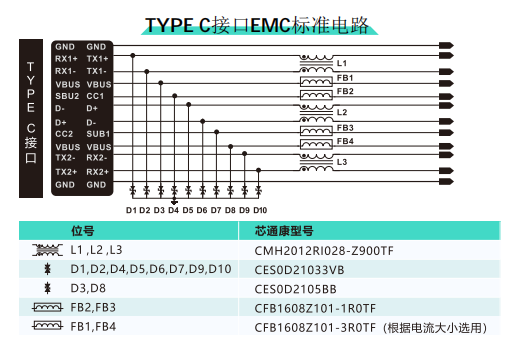

完整 Type-C 接口防护遵循 "先泄放、后滤波、再钳位" 三级设计逻辑，标准电路结构如下：
3.1 一级端口静电泄放层
所有引脚紧贴 Type 连接器布置 ESD 防护器件，静电在进入 PCB 内层前直接泄放至 GND：
- TX/RX 高速差分：超低容集成 ESD 阵列（Cj≤0.15pF）；
- CC1/CC2/SBU：24V 双向 ESD，抵御 VBUS 短路高压；
- D+/D - 低速 USB2.0：≤5pF 双向 ESD。
3.2 二级差分共模滤波层
高速差分对串联专用高速共模电感，抑制线缆共模辐射，解决 RE 辐射超标；电感需严格匹配差分阻抗，控制漏值避免信号衰减。
3.3 三级电源浪涌钳位与滤波层
VBUS 端口串联功率磁，并联单向 TVS，搭配 X/Y 电容构成 π 滤波网络，吸收 PD 切换瞬态浪涌，降低电源传导发射。
4 Type-C 防护核心元器件选型标准
4.1 高速 ESD 保护阵列（TX/RX/CC）
- USB4 / 雷电 4（40Gbps）：结电容≤0.15pF，DFN 微型多通道集成封装，双向低钳位；
- USB3.2（5G/10Gbps）：Cj≤0.5pF；
- CC 引脚专用 ESD：VRWM≥24V，耐受 VBUS 短路冲击，漏电流＜1μA；
- 通用选型红线：高速链路禁止选用 Cj＞1pF 普通 TVS，防止通信丢包。
4.2 VBUS 浪涌 TVS 二极管
- 常规 60W 以内 PD（5/9/12V）：24V 单向 TVS，600~1500W；
- 140~240W 高压 EPR（28/48V）：36V/58V 大功率 TVS（5000W 以上）；
- 车载中控 Type-C：必须选用 AEC-Q101 车规 TVS，满足 ISO 7637 抛负载测试。
4.3 高速共模电感
高速差分专用，低漏感、对称绕组，100MHz 阻抗匹配高频噪声；封装选用 2012/3216 贴片，适配紧凑 PCB；USB4 场景优先选用合金磁芯小型共模。
4.4 功率磁珠（VBUS 回路）
低直流电阻 DCR，额定电流大于快充峰值电流，预留 30% 裕量，抑制 PD 开关电源高频纹波。
5 三大场景标准化 Type-C 防护方案
5.1 消费电子（笔记本、平板、便携储能）
适用 USB3.2 Gen2、最高 100W PD；
- TX/RX：芯通 CES 系列 0.09pF 超低容集成 ESD+CMW 高速共模；
- CC/SBU：24V 双向 ESD 阵列；
- VBUS：24V 单向 1500W TVS+CFB 功率磁珠 + 0.1μF 滤波电容；
- PCB 要求：所有防护器件距插座≤2mm，差分线全程对称等长包地。
5.2 车载中控 Type-C（车规级，ISO 10605/ISO 7637）
核心风险：12V 抛负载、±25kV 接触静电、宽温 - 40~150℃；
- 全部器件满足 AEC-Q101/AEC-Q200 认证；
- VBUS 入口增加 MOV 二级浪涌吸收，搭配大功率车规 TV；
- CC 选用 24V 车规 ESD，耐受线束感应高压；
- 整机线缆增加铁氧体磁环，抑制整车辐射发射。
5. 工业机器人 Type-C 调试口
工况：车间 EFT 脉冲、频繁插拔静电、电压波动；
- 端口增加 GDT 一级粗防护，ESD 二级精密钳位；
- VBUS 选用宽温工业 TVS，差分共模提升抗干扰；
- 接口外壳 360° 接地，阻断空间耦合静电。
6 Type-C 防护 PCB 布局五大致命误区
误区 1：防护器件远离连接器，走线过长
ESD/TVS 距离插座超过 5mm，走线寄生电感大幅抬升钳位电压，静电直接击穿后端芯片。规范：器件紧贴焊盘，接地过孔就近多打、短粗直连 GND。
误区 2 高速差分搭配高容 ESD
USB4 链路使用 10pF 以上普通 TVS，差分眼图闭合，高速传输持续丢包、卡顿。
误区 3 CC 引脚选用 5V 低压 ESD
插头挤压导致 CC 与 20V VBUS 短路，低压 ESD 瞬间击穿，快充功能失效。
误区 4 VBUS 仅加电容无 TVS
PD 档位切换产生大功率瞬态浪涌，无 TV 钳位直接烧毁快充管理芯片。
5 差分走线不对称、共模后置
TX/RX 差分线长短不一、绕线不对称，共模电感放置在 ESD 内侧，噪声已侵入内层电路，滤波失效。
7 芯通康 Type-C 接口防护工程实践
芯通康作为自研 EMC 元器件原厂，完整覆盖 Type-C 全链路配套 ESD、TVS、高速共模、功率磁珠，拥有标准化接口防护电路库，配套 EMC 实验室可完成 IEC 61000-4-2、ISO 7637 全项预测试。
7.1 产品配套能力
- 高速 ESD 阵列：最低 0.09pF 结电容，多通道 DFN 微型封装，适配 USB4 / 雷电；
- 车规 TV/ESD：AEC-Q101 认证，-40~150℃稳定，适配车载中控 Type-C；
- 高速共模、大电流功率磁珠全系列，可按 PD 功率定制匹配 BOM。
7.2 典型整改案例
案例 1 车载中控 Type-C ESD 与抛负载整改
故障：接触 ±8kV 静电中控重启，ISO 7637 Pulse3 测试快充 IC 损坏。 整改方案：更换 AEC-Q101 车规 24V TVS，CC 匹配 24V 双向 ESD，优化 PCB 缩短防护走线，外壳全周接地。复测通过 ±25kV 接触静电、全项抛负载脉冲，批量配套整车前装。
案例 2 笔记本 USB4 Type-C 通信丢包整改
故障 40Gbps 传输频繁断连，RE 辐射超标 6dB。原方案 ESD 结电容偏高、共模放置不合理。 优化：替换 0.09pF 超低容集成 ESD，高速共模前移至端口侧，差分线对称包地。整改后眼图完整，辐射余量 5dB 以上，量产无通信故障。
8 结论与行业展望
随着 USB4、240W EPR 快充普及，Type-C 接口功率与速率持续提升，多重干扰叠加使Type-C 接口防护成为硬件可靠性设计关键。分层匹配 ESD、TVS、共模电感构建三级防护，严格管控器件结电容、耐压、功率参数，配合标准化 PCB 布局，可同步解决静电、浪涌、辐射、信号完整性四大问题。 未来 Type 防护技术两大发展方向：一是集成一体化多通道防护阵列，单颗器件覆盖全部引脚，节省 PCB 空间；二是车规高压防护器件迭代，适配 800V 车载平台快充需求。硬件设计在原理图阶段引入标准化 Type-C 防护方案，可大幅降低后期硬件 EMC 整改成本，缩短产品认证周期。
参考文献
1 GB/T 17626.2-2018，电磁兼容 静电放电抗扰度 S.
2 ISO 10605:2018，车载静电放电测试标准 S.
3 GB/T 21437.2-2008，道路车辆电源线瞬态干扰 S.
4 USB4 V2.0 规范，USB-IF 协会 S.
5 杨继深。电磁兼容 EMC 设计与故障排除实例详解 M. 电子工业出版社，2021.
6 赛迪顾问。电路保护器件产业白皮书 (2025)R.
7 AEC-Q101 Rev-D，车规分立半导体器件标准 S.
