极物科技 | 创明RS485窗帘 - 快速接入指南
前言
极物科技致力于智能控制系统及硬件研发，以"极物OS+多协议融合"打破生态壁垒。
一句话概述：本文帮助渠道商快速了解如何将创明RS485窗帘接入极物主机系统，并完成基础配置和使用。
本文聚焦于 极物主机对接创明RS485窗帘的快速接入，涵盖通讯参数说明、硬件接线示意、Web配置流程、基础功能演示及快速上手示例，帮助渠道商快速了解如何接入和使用创明窗帘系统。
1. 方案概述
本方案基于创明DGQ35RE系列管状电机，通过RS485总线实现窗帘电机的智能化控制。支持单路独立控制、批量控制、精确定位、叶片角度调节等功能，最多可挂载255路设备。
技术特点：
- RS485总线通讯，稳定可靠
- 支持百分比精确定位（0%~100%）
- 支持百叶帘/香格里拉帘叶片角度控制
- 双地址设计（调试地址 + 客户地址）
- 提供Web配置界面，快速上手
2. 通讯参数
| 参数 | 规格 |
|---|---|
| 通讯方式 | RS485从机模式 |
| 波特率 | 9600bps |
| 数据帧格式 | 1起始位 + 8数据位 + 1停止位 + 无奇偶校验 |
| 地址范围 | 0x00 ~ 0xFF（共256个地址） |
| 最大挂载数 | 255个设备 |
3. 硬件接线
3.1 RS485接线说明
- A线：RS485正极（+）
- B线：RS485负极（-）
- 所有设备并联接入总线，注意A/B线极性
4. Web配置流程

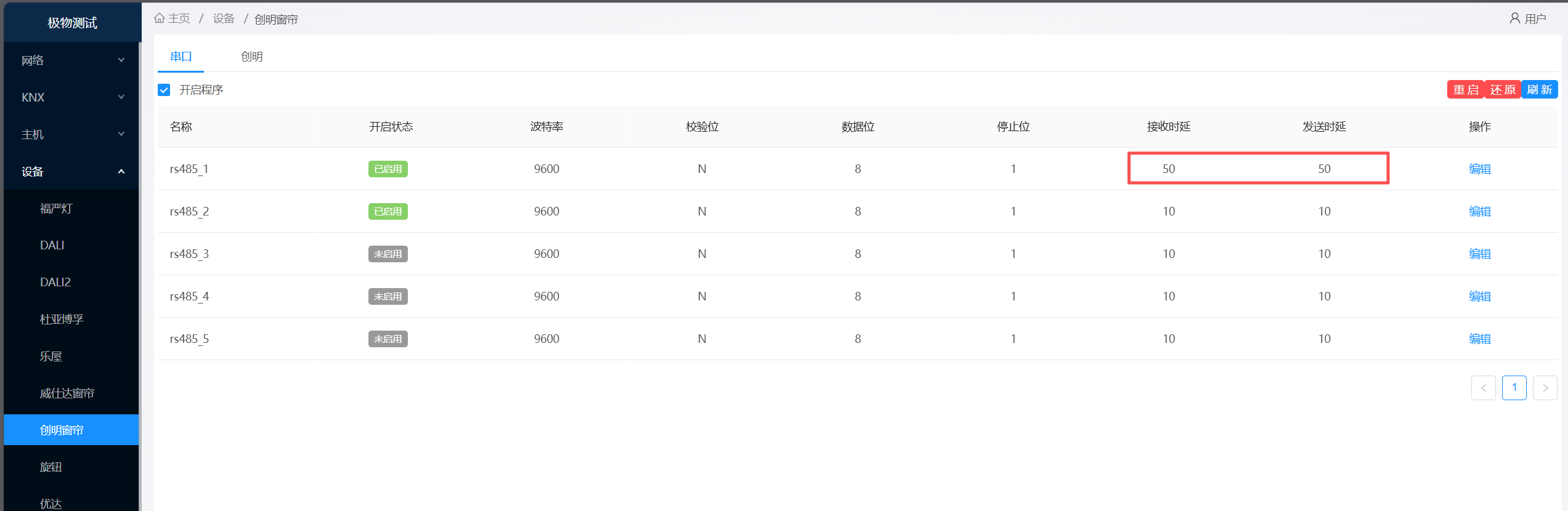

4.1 串口参数配置
进入Web管理界面，配置RS485串口参数：
- 串口号：选择对应RS485串口
- 波特率：9600（固定）
- 数据位：8
- 停止位：1
- 校验位：无
- 接收时延：50ms（推荐）
- 发送时延：50ms（推荐）

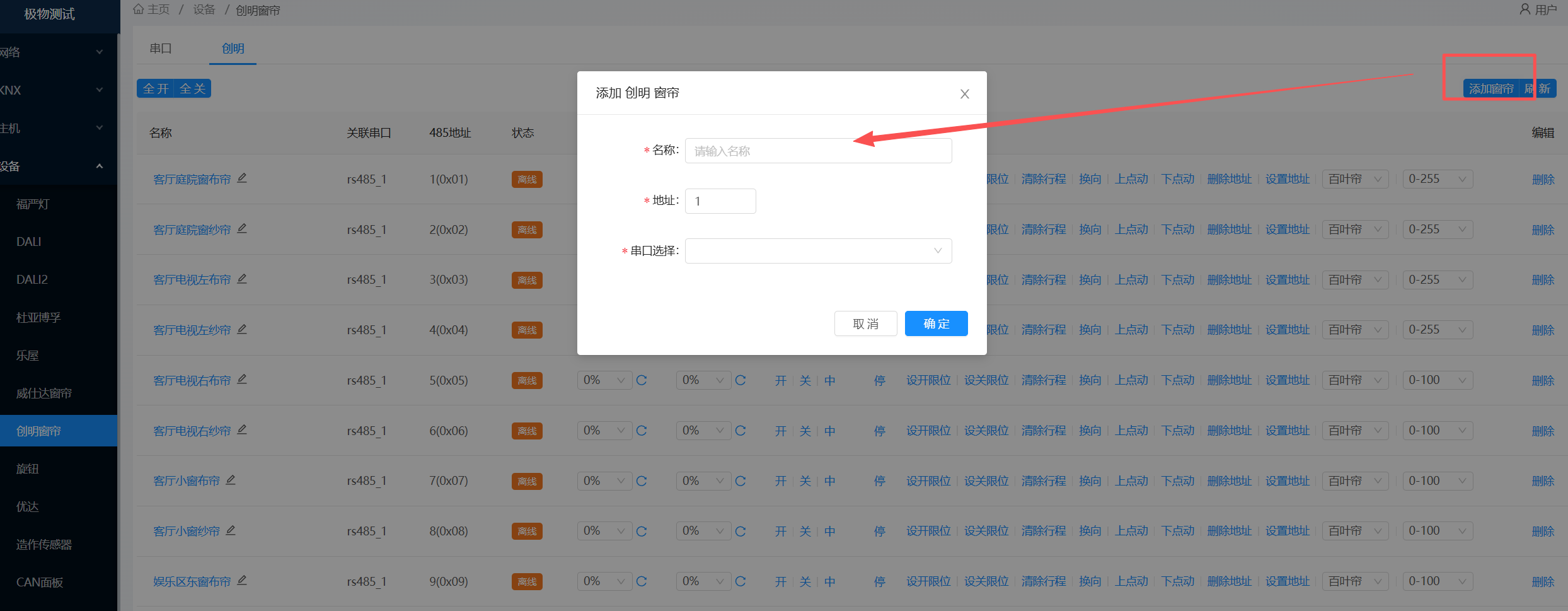

4.2 添加窗帘设备
- 进入窗帘设备管理页面
- 点击"添加设备"
- 填写设备信息：
- 设备名称：自定义（如"客厅窗帘"）
- 电机地址：0x01~0xFF（或保持0x00调试）
- 窗帘类型：普通帘/百叶帘/香格里拉帘
- 保存配置
务必保证每个设备的电机地址唯一，避免通讯冲突
务必保证每个设备的名称唯一，避免管理错误

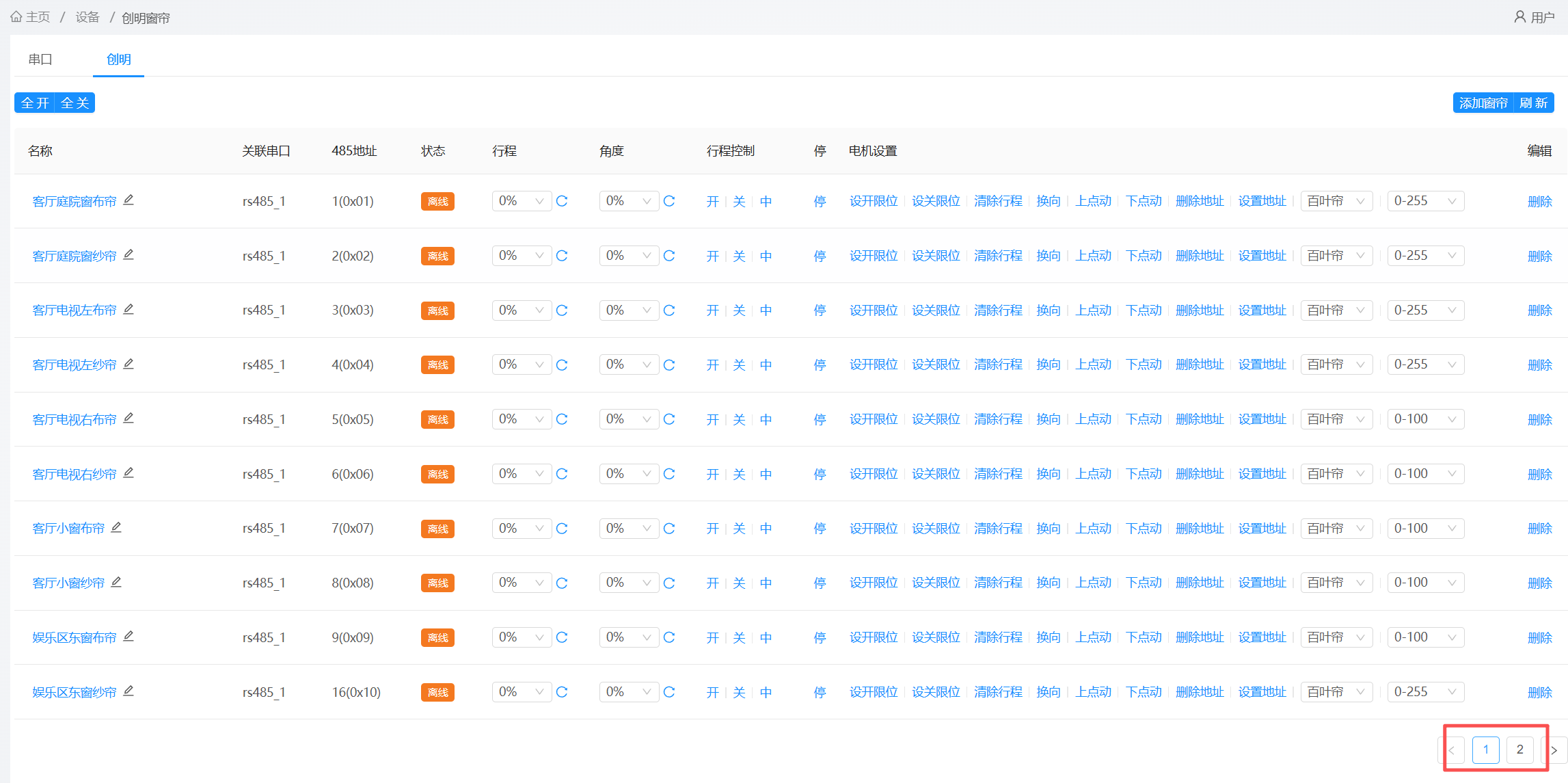

4.3 设备列表管理
添加完成后，可在设备列表中查看和管理所有窗帘：
- 查看设备状态（位置、角度、在线状态）
- 修改设备参数
- 删除设备
5. 基础功能演示
5.1 开/关/停止控制
在Web控制界面，可直接对窗帘进行基础操作：
- 打开：窗帘运行至100%位置
- 关闭：窗帘运行至0%位置
- 停止：停止当前运行
5.2 百分比定位控制
支持精确控制窗帘位置：
- 输入0~100的百分比值
- 窗帘自动运行至指定位置
- 示例：设置50%，窗帘运行至半开状态
5.3 全开/全关控制
使用广播地址（0x00）可同时控制所有窗帘：
- 全开：所有窗帘同时打开
- 全关：所有窗帘同时关闭
6. 快速上手示例
6.1 控制单个窗帘打开
- 在设备列表中找到目标窗帘
- 点击"打开"按钮
- 窗帘运行至100%位置
6.2 设置窗帘到50%位置
- 选择目标窗帘
- 输入位置值：50
- 点击"设置位置"
- 窗帘运行至半开状态
6.3 批量关闭所有窗帘
- 点击"全关"按钮
- 所有窗帘同时关闭
7. 注意事项
- 首次使用：未设置客户地址前，使用调试地址（0x00）进行控制
- 地址配置：设置客户地址前，需长按电机学码键3秒，电机抖动后15秒内完成配置
- RS485接线：注意A/B线极性，接反会导致通讯失败
- 广播地址：0x00为广播地址，可同时控制所有设备，也可用于未分配地址时的调试
- 设备数量：单条RS485总线最多挂载255个设备
- 串口独占：RS485串口必须保证只有一个程序在使用某个485接口，严禁多个程序同时使用同一个RS485串口，否则会导致收发数据错乱、通讯失败。此处的"多个程序"指不同功能的程序，例如杜亚窗帘程序和创明窗帘程序不能同时使用同一个RS485串口，即使它们控制的是不同品牌的设备。
8. 相关文档
- 《极物科技 | 创明RS485窗帘 - 通讯协议规范》
- 《极物科技 | 创明RS485窗帘 - 功能接口与调试指南》
关于极物科技（ZEEWO）
极物科技（Zeewo）致力于为用户提供智能控制系统及硬件产品。我们以总线系统为技术底座，以**"稳定、可靠、快速响应"**为产品底线，是国内少有的拥有 KNX、DALI 全套软硬件自主研发能力的厂商之一。
我们的核心能力：

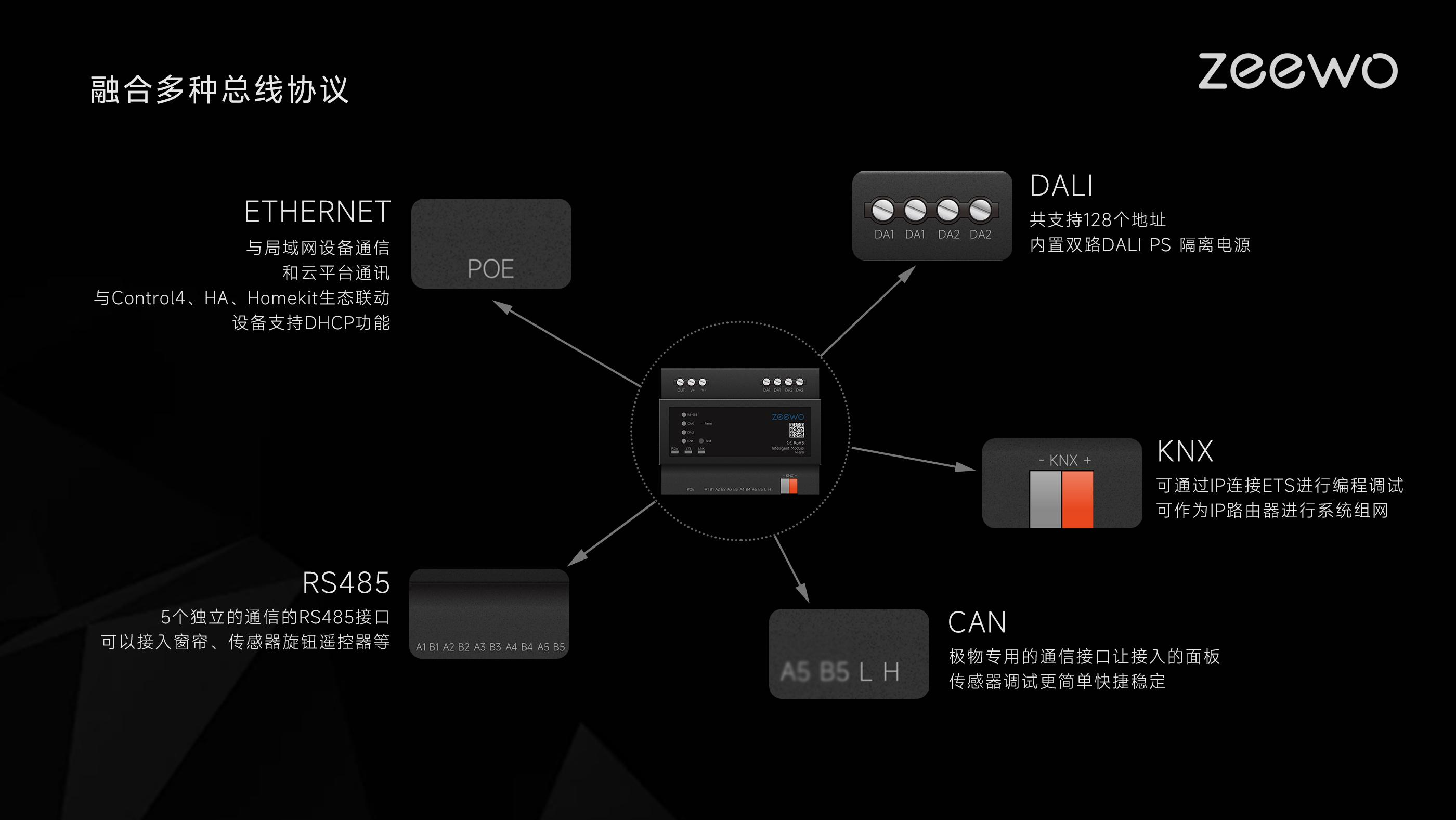

- 系统架构：自研极物 OS，支持多协议无界融合（KNX/DALI/CAN/RS485/IP）。
