VSP3 转 STL

VSP3 转 STL

1. 背景与需求

老师要求我在现有系统（支持预览STL文件）的基础上实现 VSP3 格式文件的在线预览。

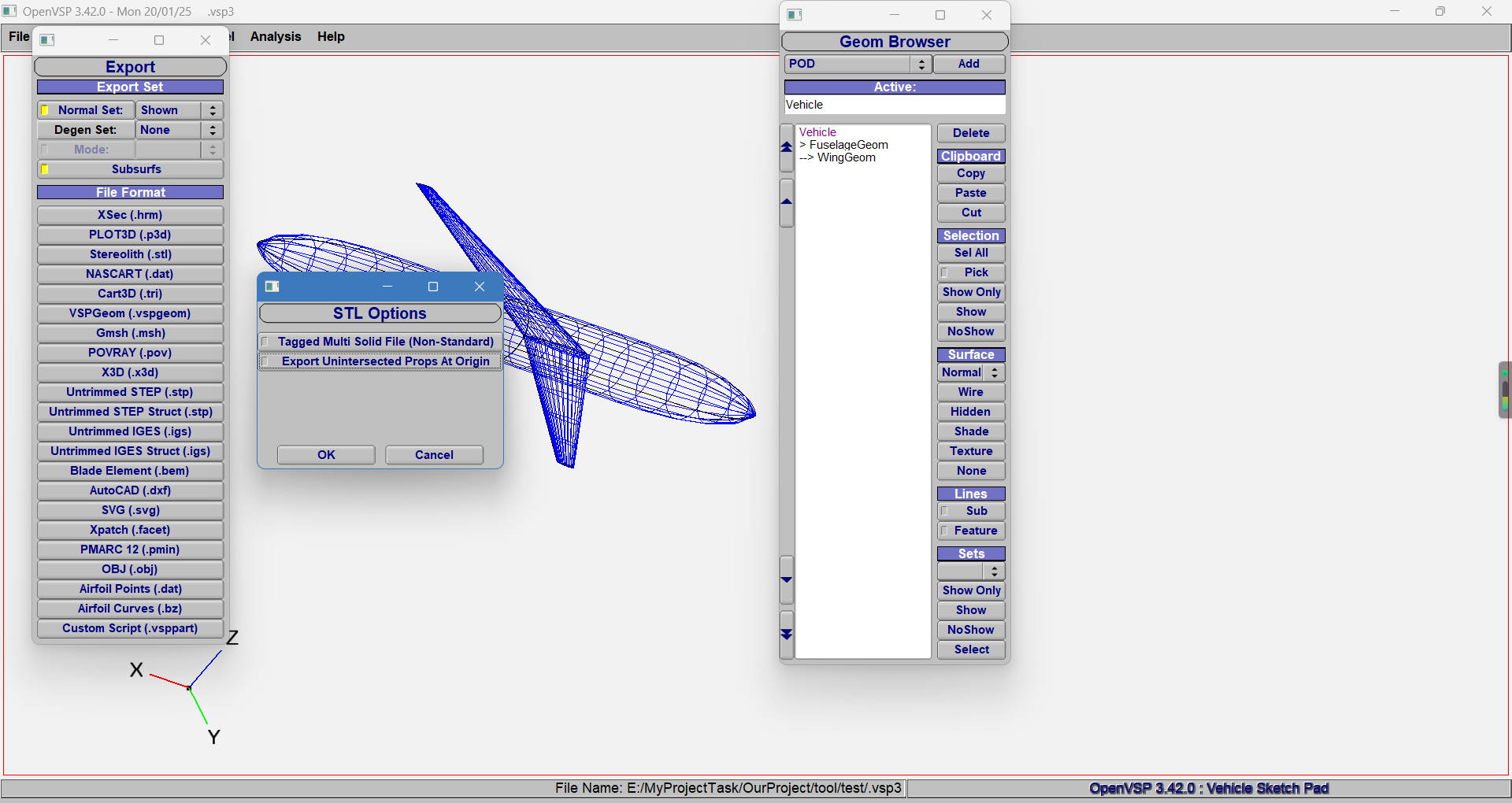

我发现只有OpenVSP软件可以打开VSP3文件，但无法提取出预览VSP3文件的功能。我便想着将其转为STL文件，且OpenVSP的GUI操作也支持这个功能，但能否通过命令行操作还是个未知数。

故我暂时确立了"后端将 VSP3 转换为STL，前端再进行渲染预览"的技术路线。

我也想过通过让AI研究OpenVSP的源代码来提取该功能，但是太过复杂，最后放弃。

• OpenVSP的官方网址

• OpenVSP的源代码

• OpenVSP Ground School - NASA

OpenVSP主要使用C和C++语言编写。图形界面部分使用FLTK（[Fast Light Toolkit），图形渲染使用OpenGL。

2. 技术选型与踩坑记录

在实现 VSP3 到 STL 转换的过程中，经历了多次技术路线的探索与试错，最终锁定了 OpenVSP 自带的命令行工具方案。

• Python API 方案（失败） ：

  最初尝试使用 OpenVSP 的 Python 接口，但由于官方预编译包存在核心 C++ 动态链接库缺失的问题，导致在 Python 3.14/3.11/3.10 等多个版本下均报 DLL load failed 错误，最终放弃此方案。

• AngelScript 方案（成功） ：

  经过深入排查，发现 OpenVSP 自带的命令行工具 vspscript.exe 支持通过 AngelScript (AS) 执行底层操作。通过编写极简的 AS 脚本，成功绕过了 Python 接口的缺陷，实现了静默转换。

3. 最终实现方案

目前，该功能仅依赖两个核心文件：

1. vspscript.exe ：我提取自 OpenVSP-3.51.3-win64-Python3.13 。
2. convert.as：自定义的 AngelScript 转换脚本。

核心转换脚本 (convert.as)

void main() {
    // 1. 定义输入输出的绝对路径
    // 【注意】：vspscript.exe 底层的 XML 解析器对相对路径支持极差，必须使用绝对路径！
    // 另外，路径分隔符统一使用正斜杠 '/'，以防止 Windows 反斜杠 '\' 被误判为转义字符。
    string inputFile = "E:/MyProjectTask/test.vsp3";
    string outputFile = "E:/MyProjectTask/test_preview.stl";

    // 2. 读取 VSP3 模型文件
    // 这一步仅仅是将模型的参数和拓扑结构加载到内存中，此时还没有生成可视化的三角网格。
    ReadVSPFile(inputFile);

    // 3. 【核心步骤】刷新几何缓存
    // 必须调用 Update() 强制引擎重新计算并生成最新的三角网格（Mesh）。
    // 如果漏掉这一步，导出的 STL 文件将是空的或损坏的，前端预览时会报 'Offset is outside the bounds of the DataView' 错误。
    Update();

    // 4. 导出为 STL 格式
    // 参数说明：
    // 1. outputFile : 导出的目标文件绝对路径
    // 2. 0          : Set 索引，0 代表默认的几何体集合
    // 3. 2          : 导出格式常量。【关键】：2 代表 STL 格式（1 是 NASCART 格式，传错会导致文件损坏）
    ExportFile(outputFile, 0, 2);

    // 5. 打印成功日志，方便后端进程捕获并确认转换状态
    Print("Export successful!");
}

运行命令

./vspscript.exe -script "E:/MyProjectTask/convert.as"

4. 关键技术点总结

• 路径规范 ：vspscript.exe 对路径极其敏感，必须使用绝对路径 且建议使用正斜杠 /。
• 网格生成 ：Update() 函数是生成三角网格的关键，不可省略。
• 导出常量 ：ExportFile 的第三个参数必须为 2（对应 EXPORT_STL）。
• 脚本语言 ：使用的是 AngelScript（语法类 C++），而非 Adobe 的 ActionScript。

5. 注意事项

• vspscript.exe 无法运行 Python 脚本，仅支持 AngelScript。
• 该工具底层对相对路径支持极差，文件路径必须使用绝对路径。
• 该版本的 AS 引擎阉割了部分高级查询 API（如 GetNumGeom），仅支持基础的 ReadVSPFile、Update 和 ExportFile。

该项目GitHub链接
