QML MouseArea 鼠标拖拽与滚轮缩放

Quz2026-08-22 10:55

这一篇讲 MouseArea 在"改元素位置和大小"上的两个应用：用鼠标拖动方块，以及用滚轮缩放目标（按住 Ctrl 还能旋转）。拖拽用的是 MouseArea 内置的 Drag 这套机制，滚轮走的是鼠标滚轮事件 onWheel。理解了它们，就能做出画布拖动、图片缩放这类常见的交互。

这篇介绍两个 demo：

  • 鼠标拖拽 --- 按住方块拖动，让它跟着鼠标走，还能限制在区域内
  • 滚轮缩放 --- 滚动滚轮让目标变大变小，按住 Ctrl 滚动变旋转

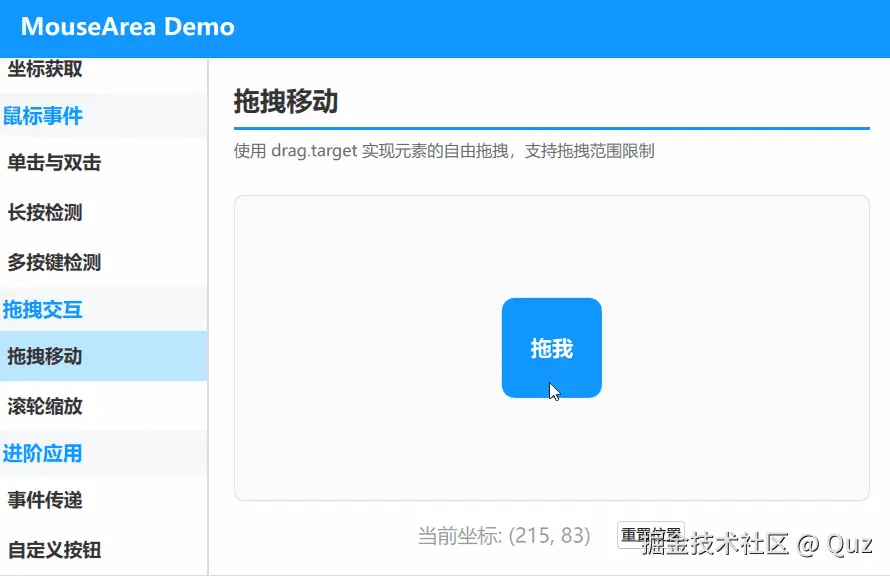

鼠标拖拽

拖来拖去在桌面软件里太常见了，比如拖着窗口移动、拖着文件进文件夹。QML 里 MouseArea 内置了拖拽支持，几乎不用自己算坐标------只要告诉它"拖哪个元素、允许往哪个方向拖、边界在哪"，它就帮你干活。

演示代码

qml 复制代码
import QtQuick
import QtQuick.Controls
import QtQuick.Layouts

FadeInAnimation {
    ColumnLayout {
        anchors.fill: parent
        anchors.margins: 20
        spacing: 15

        TitleSeparator {
            title: "拖拽移动"
            description: "使用 drag.target 实现元素的自由拖拽，支持拖拽范围限制"
        }

        Rectangle {
            id: canvas
            Layout.fillWidth: true
            Layout.fillHeight: true
            radius: 8
            color: "#FAFAFA"
            border.color: "#ddd"
            border.width: 1
            clip: true

            // 可拖拽的方块
            Rectangle {
                id: dragBox
                width: 80
                height: 80
                radius: 10
                color: "#1296FF"
                x: canvas.width / 2 - 40
                y: canvas.height / 2 - 40

                Text {
                    anchors.centerIn: parent
                    text: "拖我"
                    color: "white"
                    font.bold: true
                    font.pointSize: 13
                }

                Drag.active: dragArea.drag.active
                Drag.dragType: Drag.None

                MouseArea {
                    id: dragArea
                    anchors.fill: parent
                    drag.target: dragBox
                    drag.axis: Drag.XAndYAxis
                    drag.minimumX: 0
                    drag.maximumX: canvas.width - dragBox.width
                    drag.minimumY: 0
                    drag.maximumY: canvas.height - dragBox.height
                }
            }
        }

        RowLayout {
            Layout.alignment: Qt.AlignHCenter
            spacing: 20

            Text {
                text: "当前坐标: (" + Math.round(dragBox.x) + ", " + Math.round(dragBox.y) + ")"
                font.pointSize: 12
                color: "#999"
            }

            Button {
                text: "重置位置"
                onClicked: {
                    dragBox.x = canvas.width / 2 - 40
                    dragBox.y = canvas.height / 2 - 40
                }
            }
        }
    }
}

关键逻辑解析

三行配置开启拖拽

拖拽的核心在 MouseArea 上，最省力的写法是三条属性：

  • drag.target: dragBox --- 声明拖的时候移动谁，这里是方块自己
  • drag.axis: Drag.XAndYAxis --- 允许横向和纵向都动；只写 Drag.XAxis 就只能左右挪，Drag.YAxis 则只能上下
  • drag.minimumX / maximumX / minimumY / maximumY --- 拖拽允许的边界范围

有了这几行，MouseArea 就接管了"按住、拖动、松手"这一整套动作。

边界怎么设

边界用一个思路：不能是 0 到 canvas 的整宽，否则方块会拖出一半到区域外。正确范围是"从 0 到 canvas 减去方块自身尺寸"，即 drag.maximumX: canvas.width - dragBox.width。这样当方块最左边刚好贴到 0、最右边刚好贴到 canvas 右边缘时就被挡住，纵向同理。

拖拽代码

值得留意的是，MouseArea.Drag 这套旧机制里，Drag.active、Drag.dragType 也会被写上并绑定到 MouseArea 的拖拽状态上。在当前这版用 Drag 就能实现的前提下它们是成组出现的；如果你拿掉它们只留 drag.target，在多数新建项目里拖拽依然能跑，但保留整套写法更稳妥、也和官方示例一致。

坐标实时显示与重置

底部一行文字绑定 dragBox.x、dragBox.y，拖的时候实时更新当前坐标。旁边"重置位置"按钮把方块塞回画布正中间------因为是按 canvas.width / 2 - 40 写的，所以跟初始位置一致。

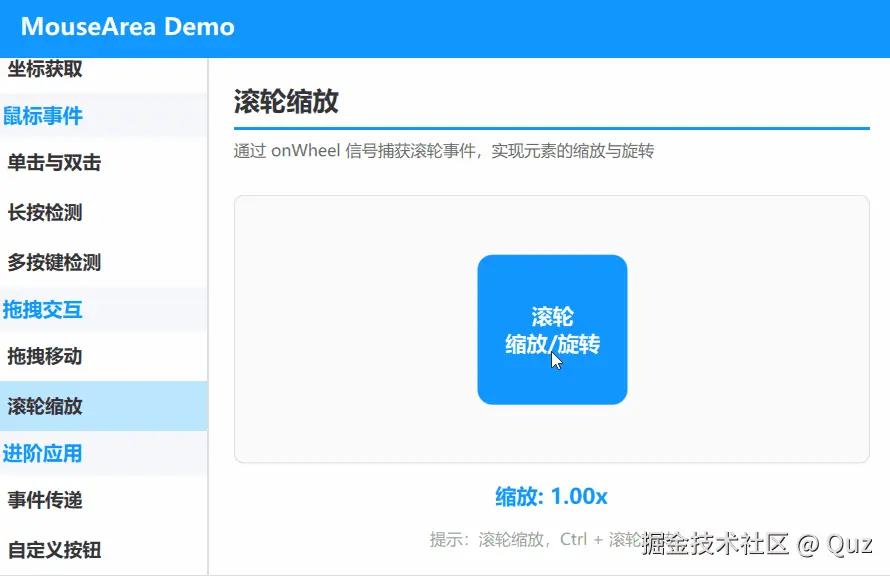

滚轮缩放

滚轮不仅能滚动列表，还能改变目标的大小。这个 demo 监听滚轮事件，滚动让方块缩放（限制在 0.3 到 3 倍之间），按住 Ctrl 滚动则变成旋转。缩放和旋转都加了平滑过渡动画，手感柔和。

演示代码

qml 复制代码
import QtQuick
import QtQuick.Controls
import QtQuick.Layouts

FadeInAnimation {
    ColumnLayout {
        anchors.fill: parent
        anchors.margins: 20
        spacing: 15

        TitleSeparator {
            title: "滚轮缩放"
            description: "通过 onWheel 信号捕获滚轮事件，实现元素的缩放与旋转"
        }

        Rectangle {
            id: canvas
            Layout.fillWidth: true
            Layout.fillHeight: true
            radius: 8
            color: "#FAFAFA"
            border.color: "#ddd"
            border.width: 1
            clip: true

            Rectangle {
                id: target
                anchors.centerIn: parent
                width: 120
                height: 120
                radius: 12
                color: "#1296FF"
                scale: 1.0
                rotation: 0

                Behavior on scale {
                    NumberAnimation { duration: 150; easing.type: Easing.OutQuad }
                }
                Behavior on rotation {
                    NumberAnimation { duration: 150; easing.type: Easing.OutQuad }
                }

                Text {
                    anchors.centerIn: parent
                    text: "滚轮\n缩放/旋转"
                    color: "white"
                    font.pointSize: 13
                    font.bold: true
                    horizontalAlignment: Text.AlignHCenter
                }
            }

            MouseArea {
                anchors.fill: parent
                onWheel: (wheel) => {
                    if (wheel.modifiers & Qt.ControlModifier) {
                        // Ctrl + 滚轮: 旋转
                        target.rotation += wheel.angleDelta.y / 8
                        statusText.text = "旋转: " + Math.round(target.rotation) + "°"
                    } else {
                        // 普通滚轮: 缩放
                        var newScale = target.scale + wheel.angleDelta.y / 1200
                        target.scale = Math.max(0.3, Math.min(3.0, newScale))
                        statusText.text = "缩放: " + target.scale.toFixed(2) + "x"
                    }
                }
            }
        }

        Text {
            id: statusText
            Layout.alignment: Qt.AlignHCenter
            text: "缩放: 1.00x"
            font.pointSize: 13
            color: "#1296FF"
            font.bold: true
        }

        Text {
            Layout.alignment: Qt.AlignHCenter
            text: "提示：滚轮缩放，Ctrl + 滚轮旋转"
            font.pointSize: 10
            color: "#999"
        }
    }
}

关键逻辑解析

onWheel 拿到滚轮坡度

滚轮事件用 onWheel 接收，参数 wheel 里最重要的是 wheel.angleDelta.y------它代表滚轮在这一格的转动量，正数往上滚、负数往下滚。一整格通常是 120，有时是其他整数。缩放就是拿这个值算出来的增量。

普通滚轮做缩放

缩放的逻辑一行搞定：

qml 复制代码
var newScale = target.scale + wheel.angleDelta.y / 1200
target.scale = Math.max(0.3, Math.min(3.0, newScale))

把当前缩放值 target.scale 加上滚轮增量除以 1200（为了控制每次滚动的缩放幅度，1200 也就是把 120 再除以 10），得到新的缩放值。Math.max(0.3, Math.min(3.0, newScale)) 是限幅------先把新值限制在最大 3.0，再保证不小于 0.3，防止缩小到看不见或放大到穿墙。

Ctrl + 滚轮变成旋转

wheel.modifiers 记录了按键状态，& Qt.ControlModifier 只要判断 Ctrl 键有没有被同时按下。按住 Ctrl 滚动就进旋转分支：

qml 复制代码
target.rotation += wheel.angleDelta.y / 8

每滚一格，旋转角度加滚轮量除以 8。这样同样一个滚轮，普通滚动是缩放、按住 Ctrl 就变成旋转，两种模式互不干扰。

Behavior 让变化变得平滑

scale 和 rotation 都加了 Behavior on 配 NumberAnimation。Behavior 的意思是"只要这个属性的值一变，就用这个动画去过渡"，时长 150 毫秒、带 Easing.OutQuad 减速。所以拖动滚轮时方块不是"咔嚓"一下跳变，而是顺滑地放大缩小、转过角度，手感明显更好。

运行验证

  1. Qt Creator 打开示例的 CMakeLists.txt；
  2. 按 Ctrl+R 运行；
  3. 鼠标拖拽：按住方块拖动看它跟着走，试着拖到边缘看它被挡住不会溜出画布，看底部实时坐标，点"重置位置"回正；
  4. 滚轮缩放：直接滚动滚轮看方块放大缩小（有平滑过渡），按住 Ctrl 再滚动看变成旋转，底部文字实时显示当前的倍率或角度。

扩展复用方向

  • 拖拽的边界可以直接换成"贴到 parent 内"，再做成一拖就吸边的效果
  • 滚轮缩放和拖拽结合，就是图片浏览器的雏形：能拖动看位置、能滚轮放大缩小
  • 用 Behavior 平滑过渡的思路，放大缩小之外也可以用在透明度、位置变化上
  • 给 target 加一层 PinchArea，可以扩展成触屏上的双指捏合缩放

已验证环境：
