本篇教程基于 SolidWorks 2026 版本录制编写，为零基础学习者提供一套完整、易懂、可落地的三维建模学习路线。为方便大家系统学习，下面简单介绍 SolidWorks 的定位、优势与学习价值。
SolidWoeks介绍
1.SolidWorks的基础定义
SolidWorks 是达索公司开发的三维 CAD 设计软件，主打机械三维建模，完整实现零件绘制、整机装配、加工工程图输出，配套钣金、仿真等拓展功能，广泛应用于国内装备制造行业。
2.选择SolidWorks的核心原因
软件入门难度低，中文操作界面友好；既是高校机械专业课程、竞赛、毕设必备工具，也是绝大多数机械相关企业的岗位硬性技能要求。
3.掌握SolidWorks的实际意义
帮助设计者在数字化阶段完成方案验证，减少实物试错；通用模型格式适配跨软件协作，符合工厂加工标准；同时夯实三维设计基础，支撑后续职业深造与就业发展。
4.SolidWorks需掌握的核心能力
可以独立完成机械零件建模、整机装配干涉检查、标准化工程图输出，能够提前规避结构设计缺陷、减少实物试错成本。
同时掌握行业通用的 STEP、IGES 等模型格式，适配企业真实工作协作流程，为后续竞赛、实训、就业、考研科研打下扎实的三维设计基础。

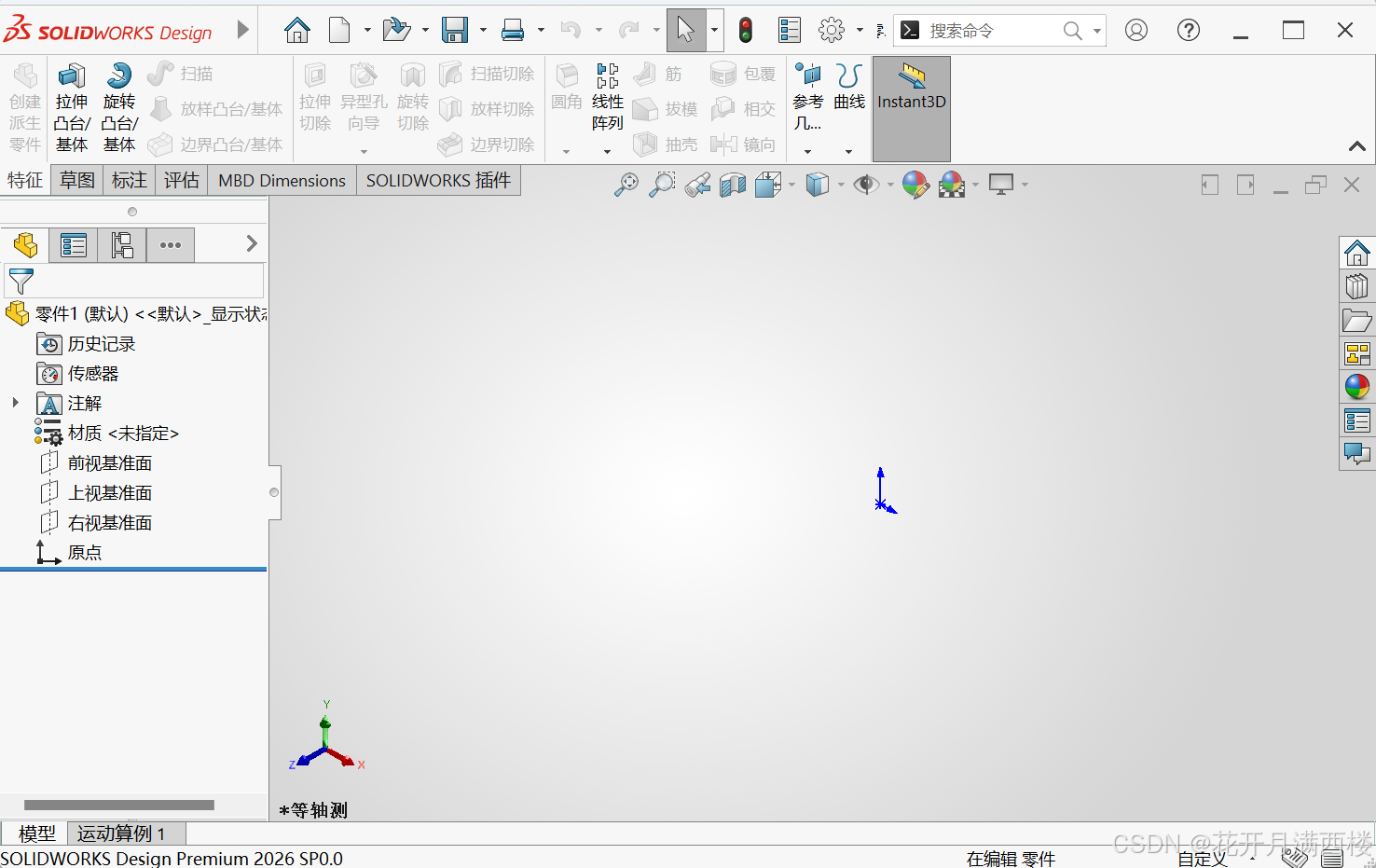

认识SolidWorks零件工作界面
新建【零件】文件后，我们就进入到上图所示的零件设计界面，整个界面可以划分为顶部菜单栏、命令选项卡、左侧特征树、中间图形显示区、右侧任务窗格五大区域，每个区域分工明确。
1. 顶部快速访问工具栏
软件最上方，包含新建、保存、打印、撤销重做等通用基础操作，还有搜索命令框，忘记命令在哪可以直接搜索调用。
2. 命令选项卡（特征、草图、标注、评估）
这是我们最常用的功能区。
|----|---------------------------|
| 特征 | 实体建模命令，拉伸、旋转、圆角、抽壳等三维实体操作 |
| 草图 | 二维绘图全部命令，绘制草图轮廓 |
| 标注 | 工程图注释、尺寸、符号 |
| 评估 | 测量距离、质量属性、干涉检查等分析工具 |
3. 左侧设计树（特征管理器）
非常核心的区域。记录模型完整建模历史，包含原点、前视 / 上视 / 右视三大基准面、材质、注解、历史记录。
注：建模全部从基准面开始，草图必须选择某一个基准面或者模型平面才能绘制。原点是整个模型的坐标中心。
4. 中间图形显示区
三维模型的预览窗口，所有草图、实体都在这里显示。
左下角 X‑Y‑Z 三色坐标轴代表空间坐标系，视图显示模式为等轴测。
鼠标操作：滚轮缩放、滚轮按住拖动旋转模型、Shift + 滚轮平移视图。
5. 右侧任务窗格
包含设计库、外观布景、文件属性等，用来调用标准件、修改零件颜色外观。
SolidWorks 草图绘制、编辑命令和约束
草图是 SolidWorks 三维建模的根基，绝大多数零件都依靠二维草图拉伸、旋转、扫描生成实体。草图绘制相当于三维模型的 "底稿"，草图绘制质量直接决定后续建模是否报错、能否顺利修改参数。下面完整梳理 SolidWorks2026 全部草图相关命令，分为"草图实体绘制、草图编辑工具、草图阵列复制、几何约束、尺寸标注、辅助草图工具"六大模块。
一、草图实体绘制命令（生成基础几何图形）
作用：直接绘制出线、圆、矩形、曲线等基础轮廓，构建草图外形。
1.直线：绘制连续直线段，绘制过程按 A 键可切换圆弧模式。
2.中心线：构造辅助线，用于镜像、阵列、对称定位，不会参与实体生成。
直线、中心线、中点线
3.点：草图参考点，用于定位、阵列参考、约束参考。
4.矩形（下拉多子命令）

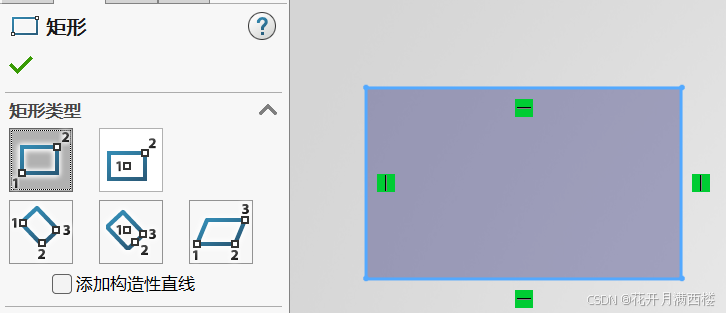

- 边角矩形：两点对角绘制矩形

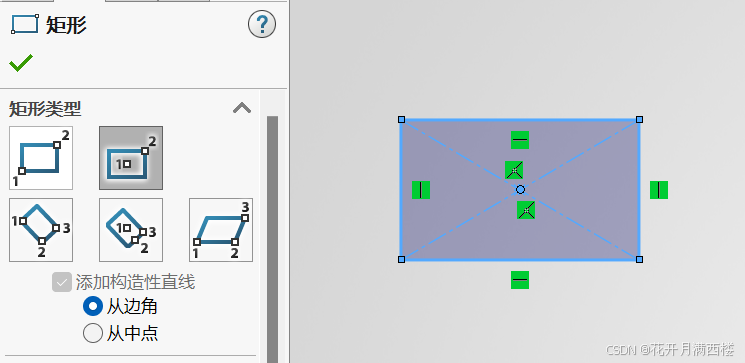

- 中心矩形：中心点 + 角点绘制矩形

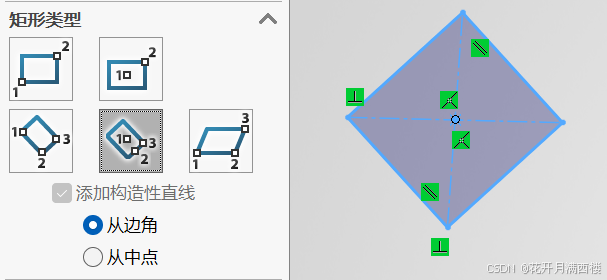

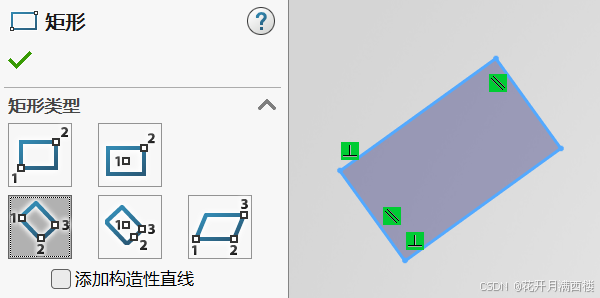

- 三点中心矩形：三点定义矩形

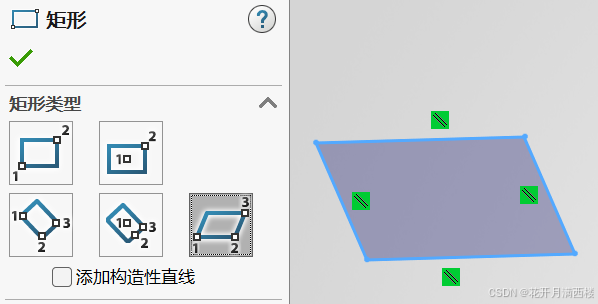

- 平行四边形：绘制斜向平行四边形
5.槽口（键槽，下拉多子命令）
直槽口、中心点直槽口、三点圆弧槽口、中心点圆弧槽口，用于键槽、长圆孔。

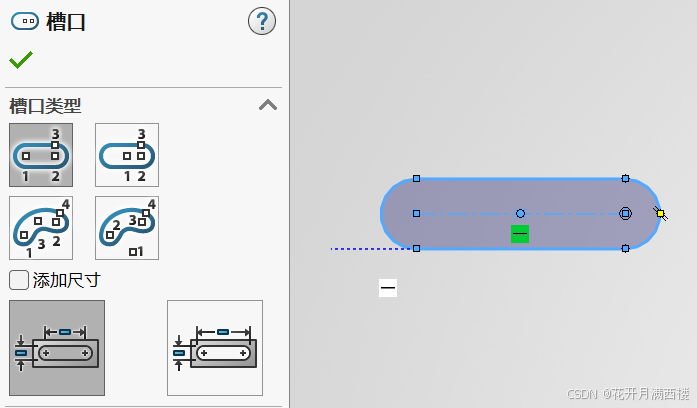

直槽口

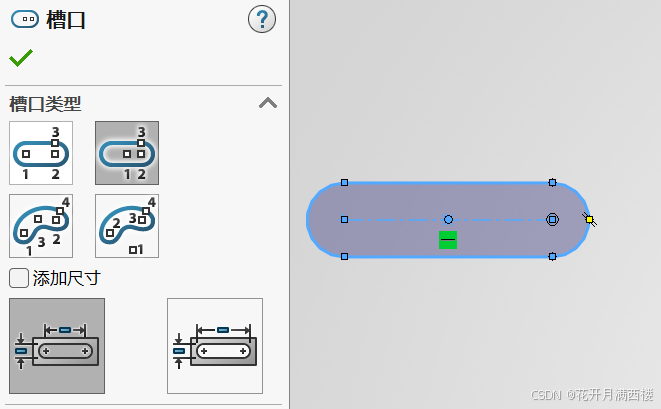

中心点直槽口

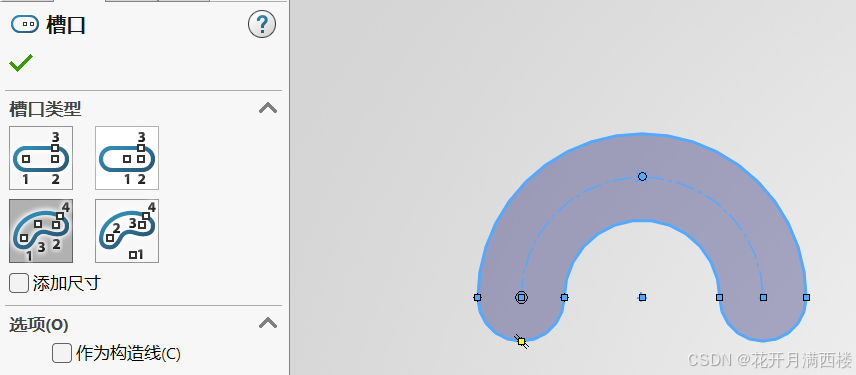

三点圆弧槽口

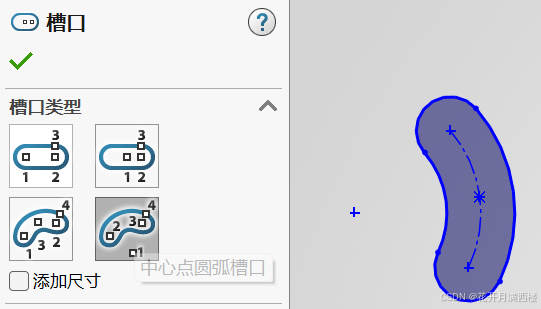

中心点圆弧槽口

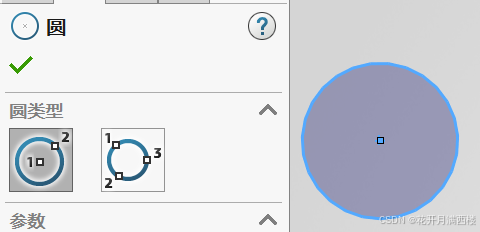

6.圆（下拉）
- 圆心圆：圆心 + 半径绘制圆
圆心圆

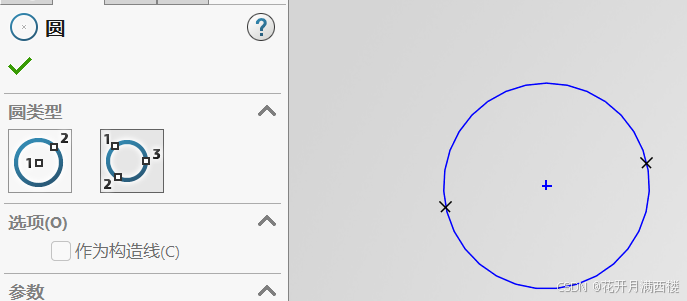

- 周边圆：三点确定圆
周边圆

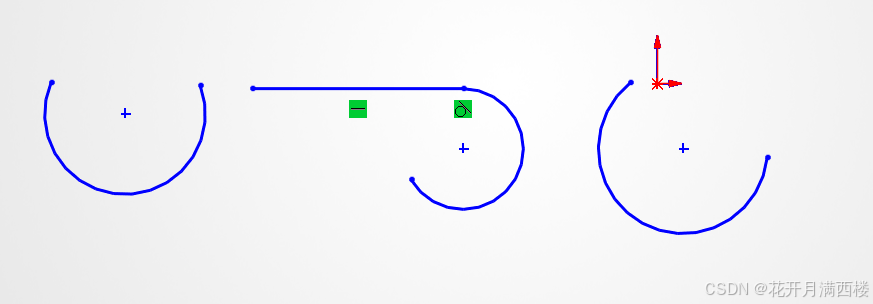

7.圆弧（下拉）
- 圆心 / 起 / 终点圆弧：圆心、起点、终点画弧
- 三点圆弧：两点端点 + 中间点画弧
- 切线弧：接续线条端点生成相切圆弧
圆心 / 起 / 终点圆弧、切线弧、三点圆弧

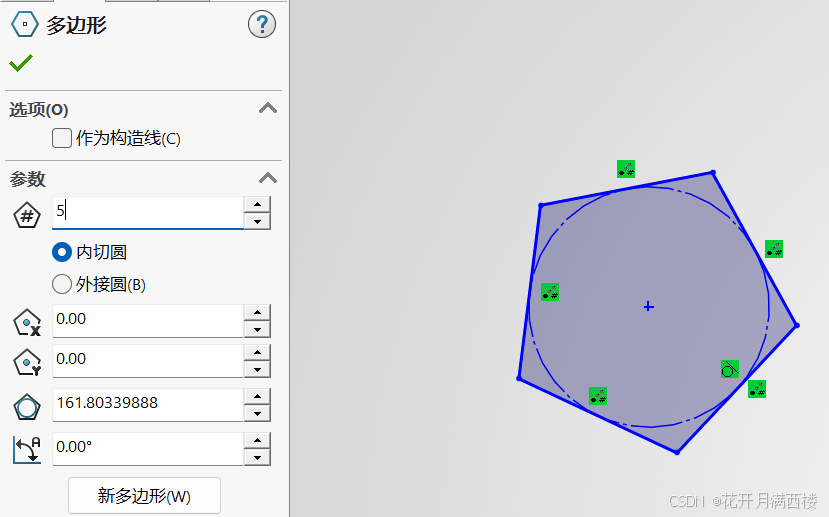

8.多边形：绘制 3‑40 边等边正多边形，可修改边数。
五边形

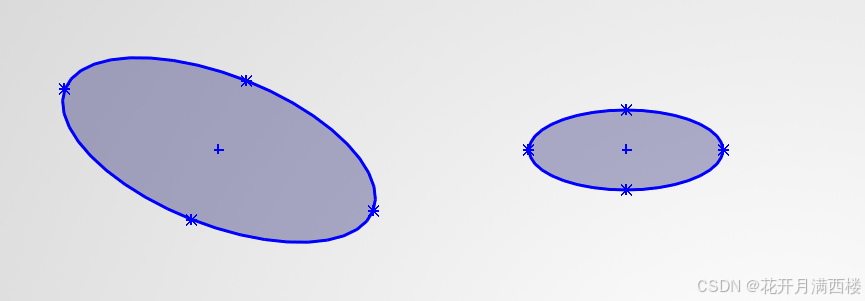

9.椭圆、部分椭圆：完整椭圆、部分椭圆弧。
椭圆（长径和短径）
10.抛物线：绘制抛物线曲线。

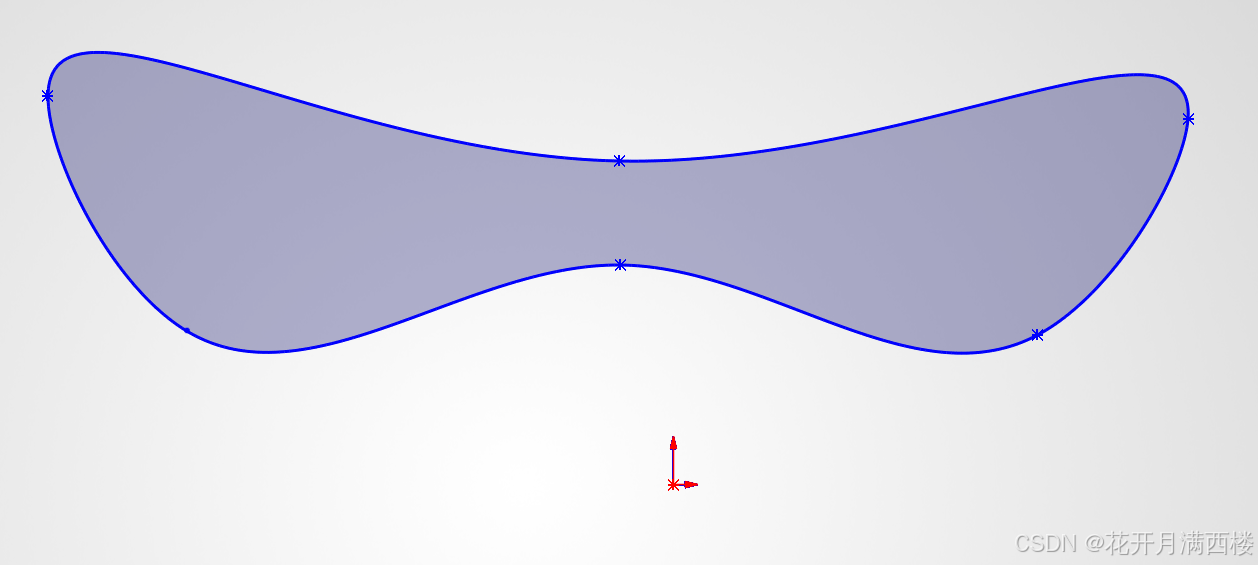

11.样条曲线：多点自由曲线，用于曲面、异形轮廓。
样条曲线
12.曲面上样条曲线：在模型曲面表面绘制样条。
13.方程式驱动的曲线：输入函数方程生成数学曲线。

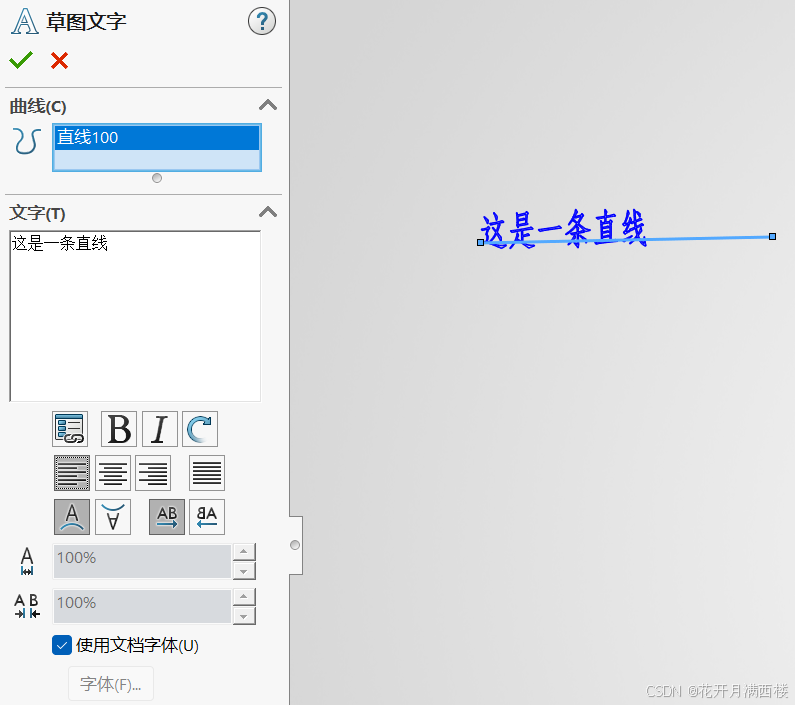

14.草图文字：在草图上生成文字轮廓，用于拉伸凸台雕刻字体。
草图文本
二、草图编辑修改命令（对已有线条做修改）
作用：修剪、延伸、倒角圆角、偏移、分割草图实体，提升绘图效率。

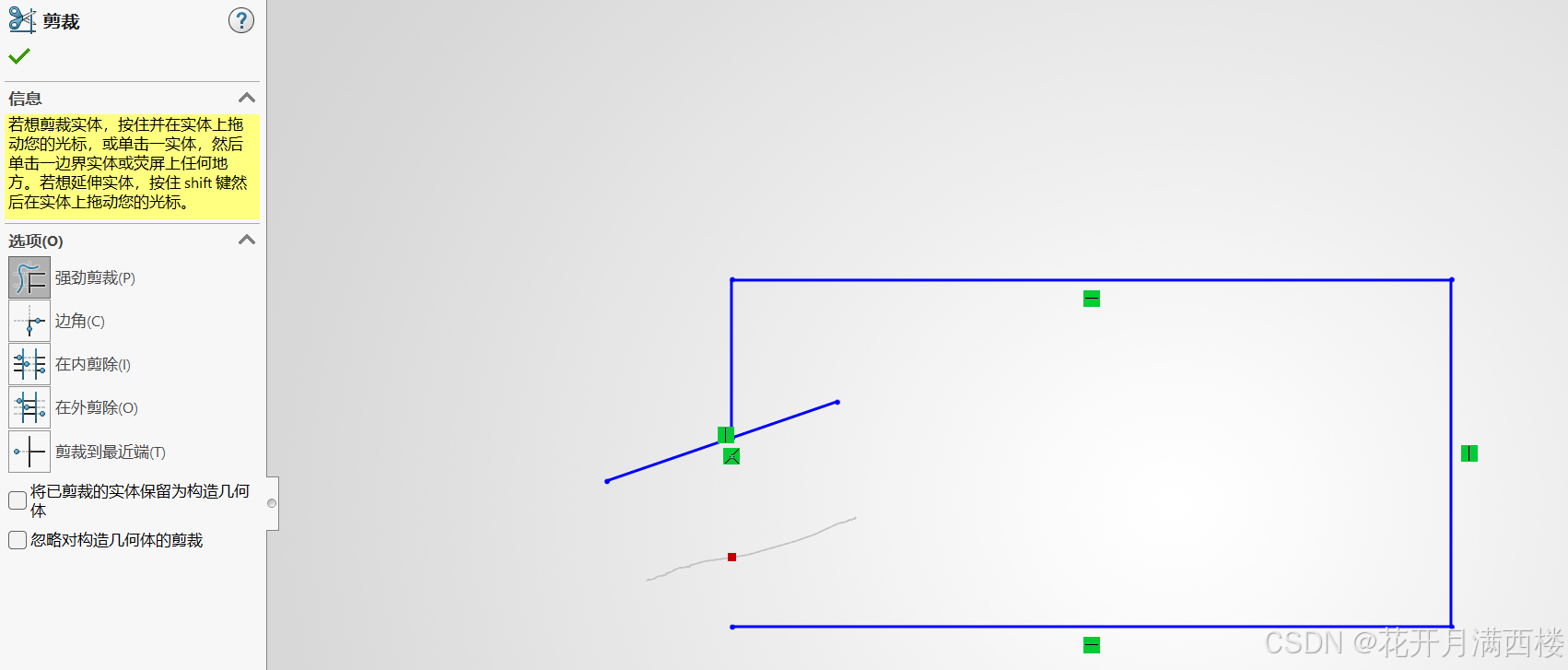

1.裁剪实体：4 种模式
- 强劲剪裁：拖拽鼠标划过线条直接剪断
- 在内剪除、在外剪除、剪裁到最近端：按边界裁剪线条
点击剪裁实体---移动鼠标到需要裁剪的线上
2.延伸实体：将线条延长，直到碰到另一草图实体。
3.分割实体：把一条草图线条从点击位置切成两段。

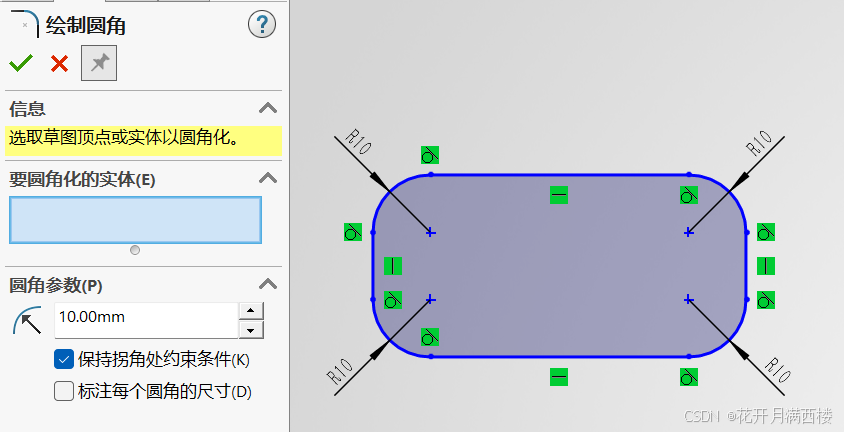

4.绘制圆角：草图顶点处生成圆角，可选择是否保留原有约束。
绘制圆角

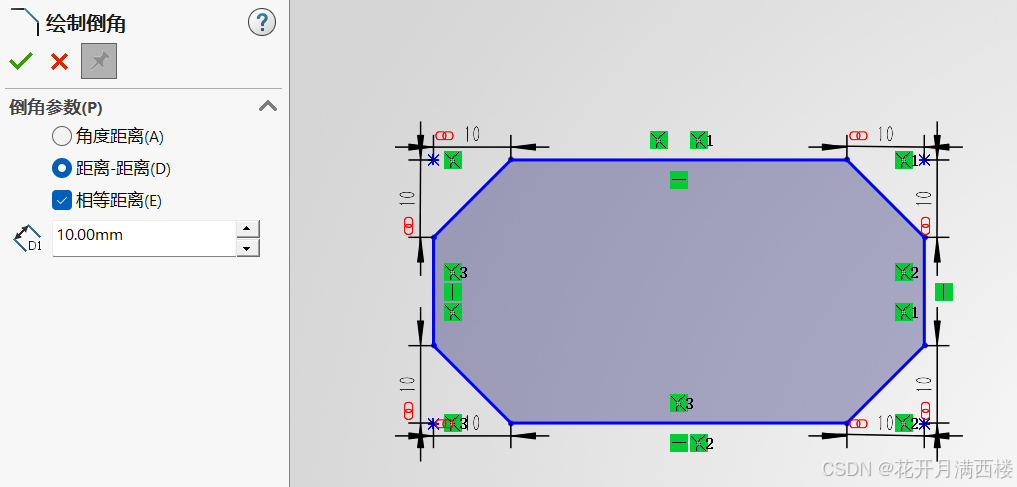

5.绘制倒角：草图尖角做倒角，支持角度距离、距离‑距离两种模式。
绘制倒角

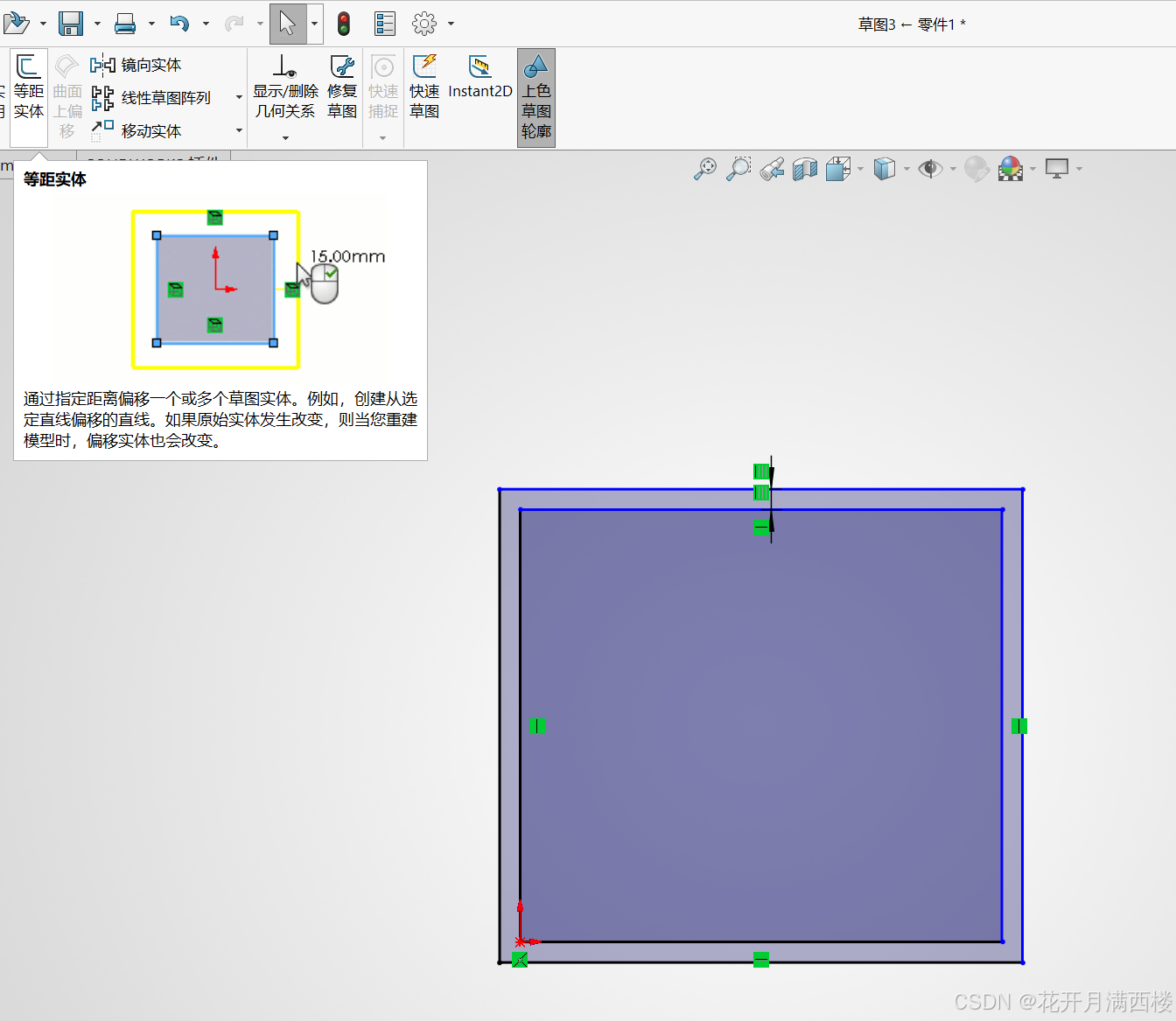

6.等距实体：偏移已有草图、模型边线，按指定距离复制轮廓，可双向偏移。
等距实体

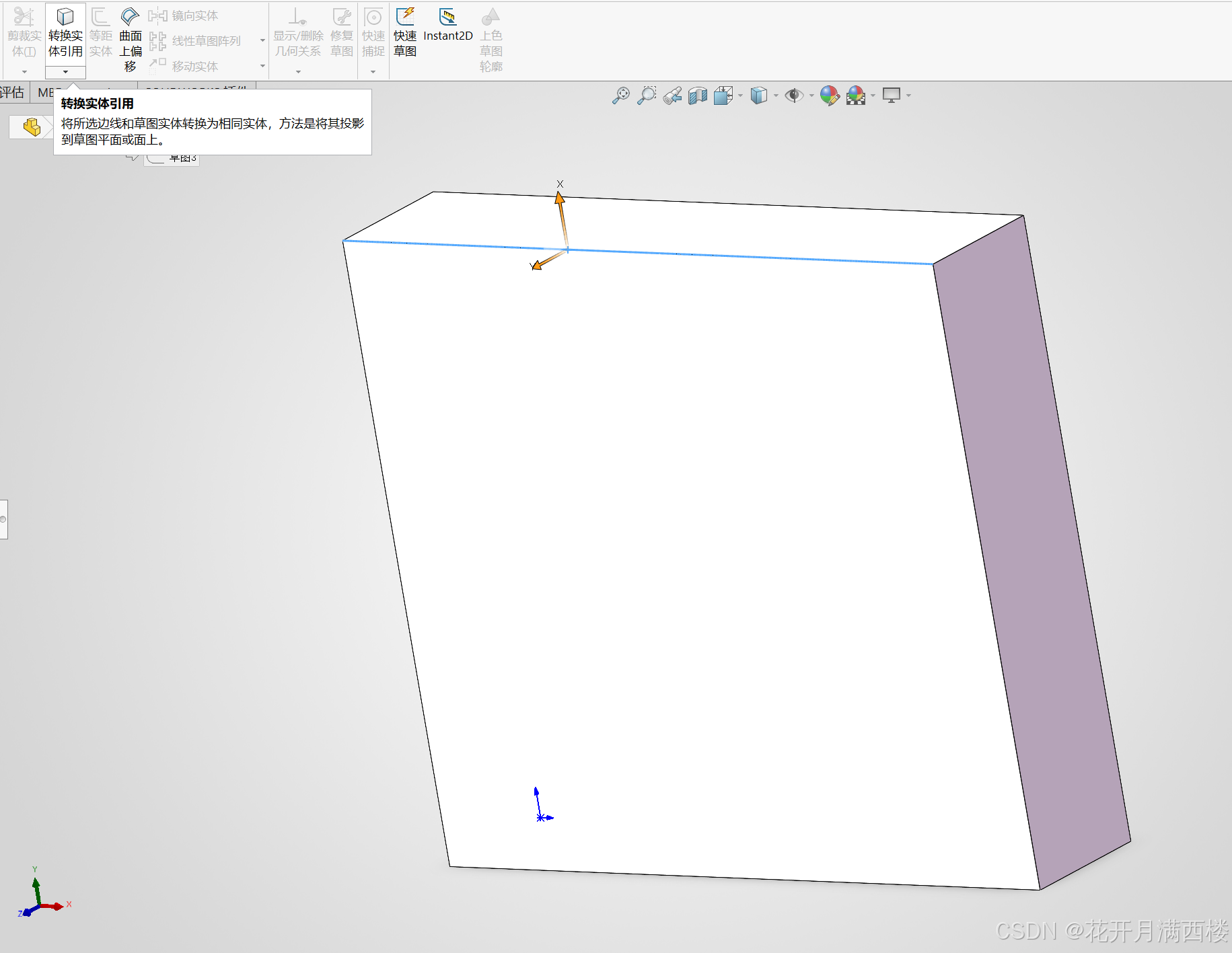

7.转换实体引用：把模型已有的边线、轮廓投影到当前草图，直接生成草图线条。

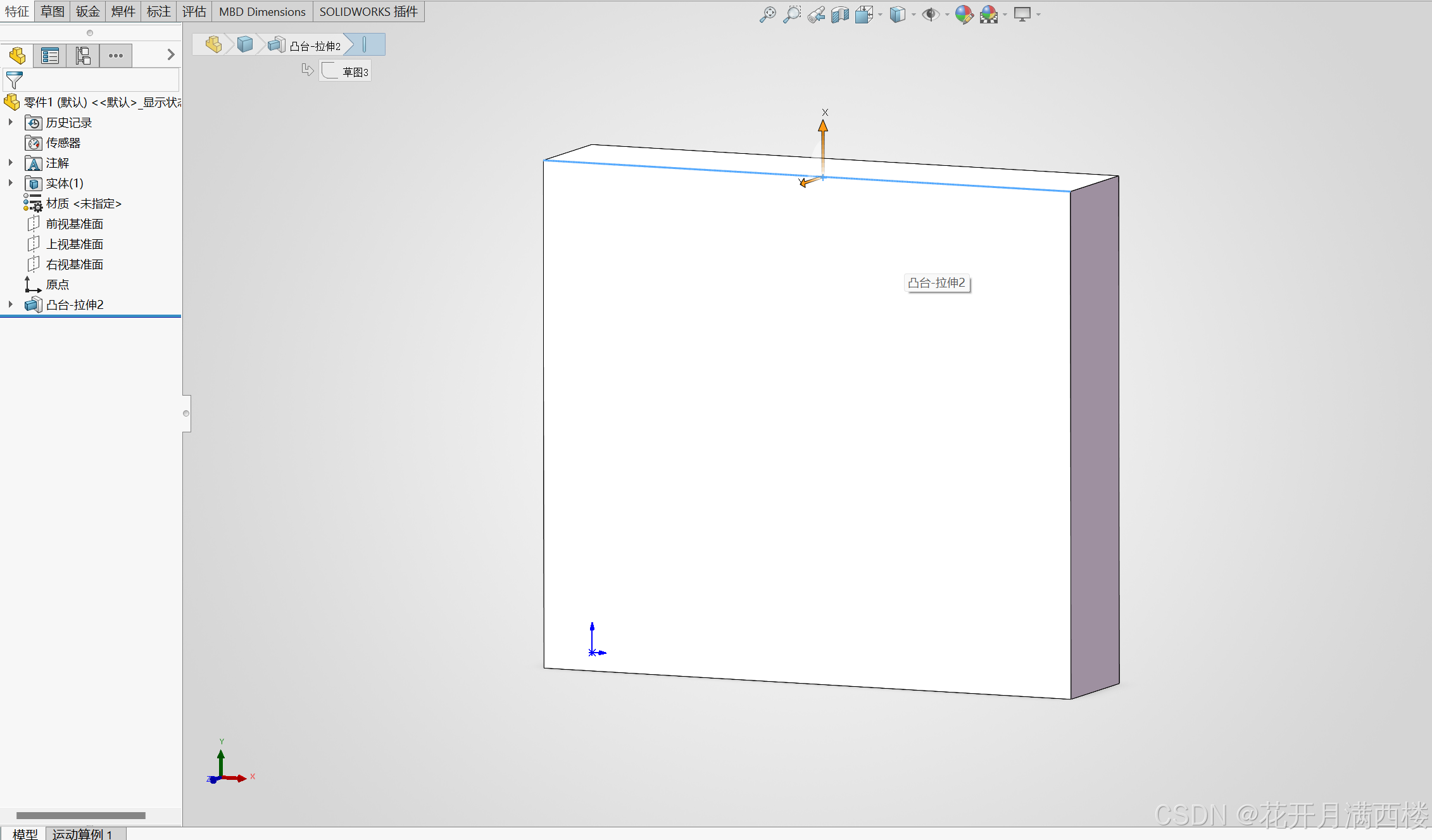

前视基准面绘制的凸台
将选择的边进行转换实体引用---轮廓投影到当前草图---直接生成草图线条
三、草图复制与变换工具
作用：镜像、阵列、移动旋转缩放草图，重复生成相同轮廓。

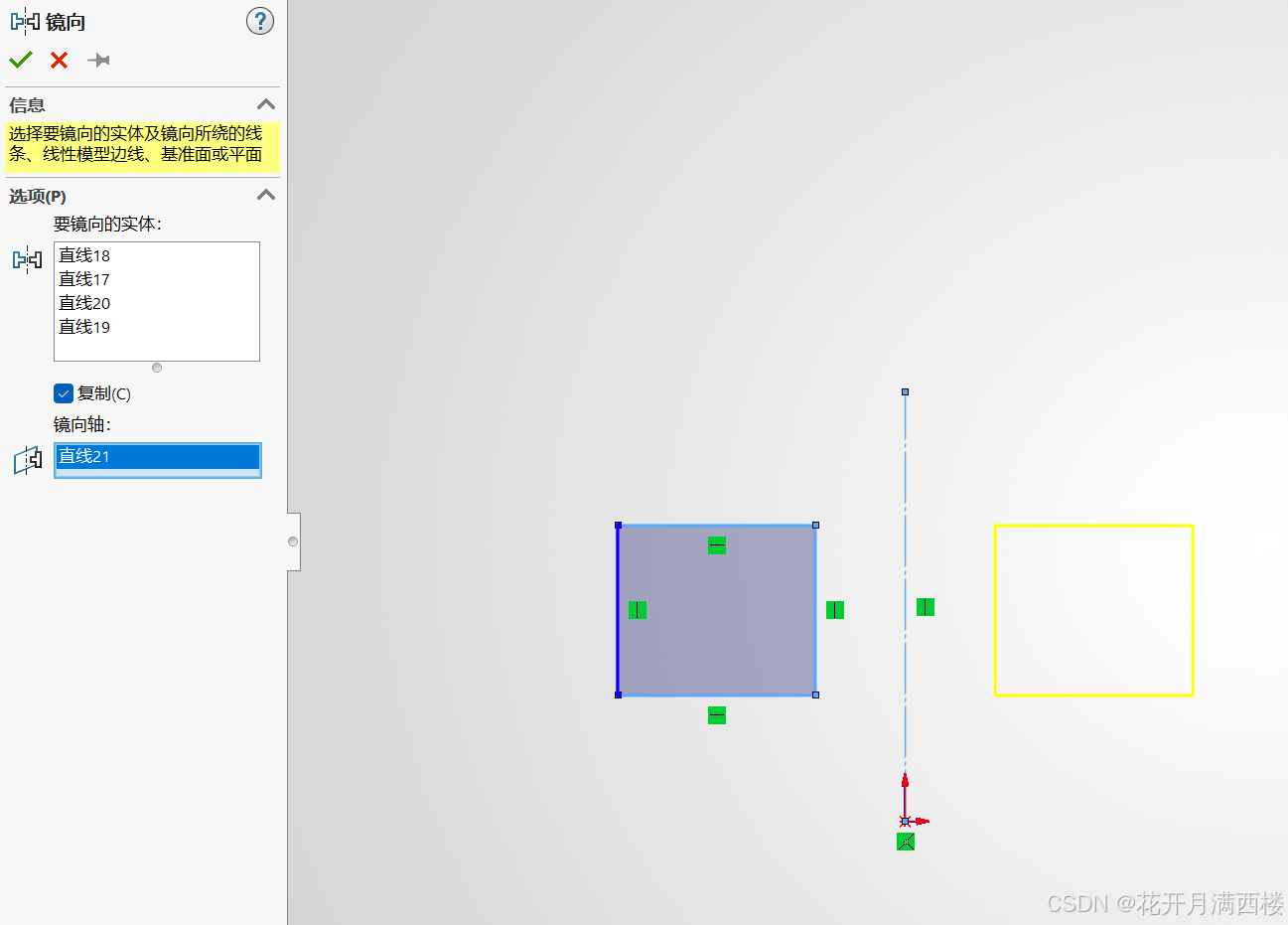

1.镜像实体：选中图形 + 中心线，一次性生成镜像副本。
画一根构造线---将镜像实体选中同时悬着镜像轴---即可复制镜像草图
2.动态镜像实体：选中中心线，之后绘制的所有图形自动实时镜像。

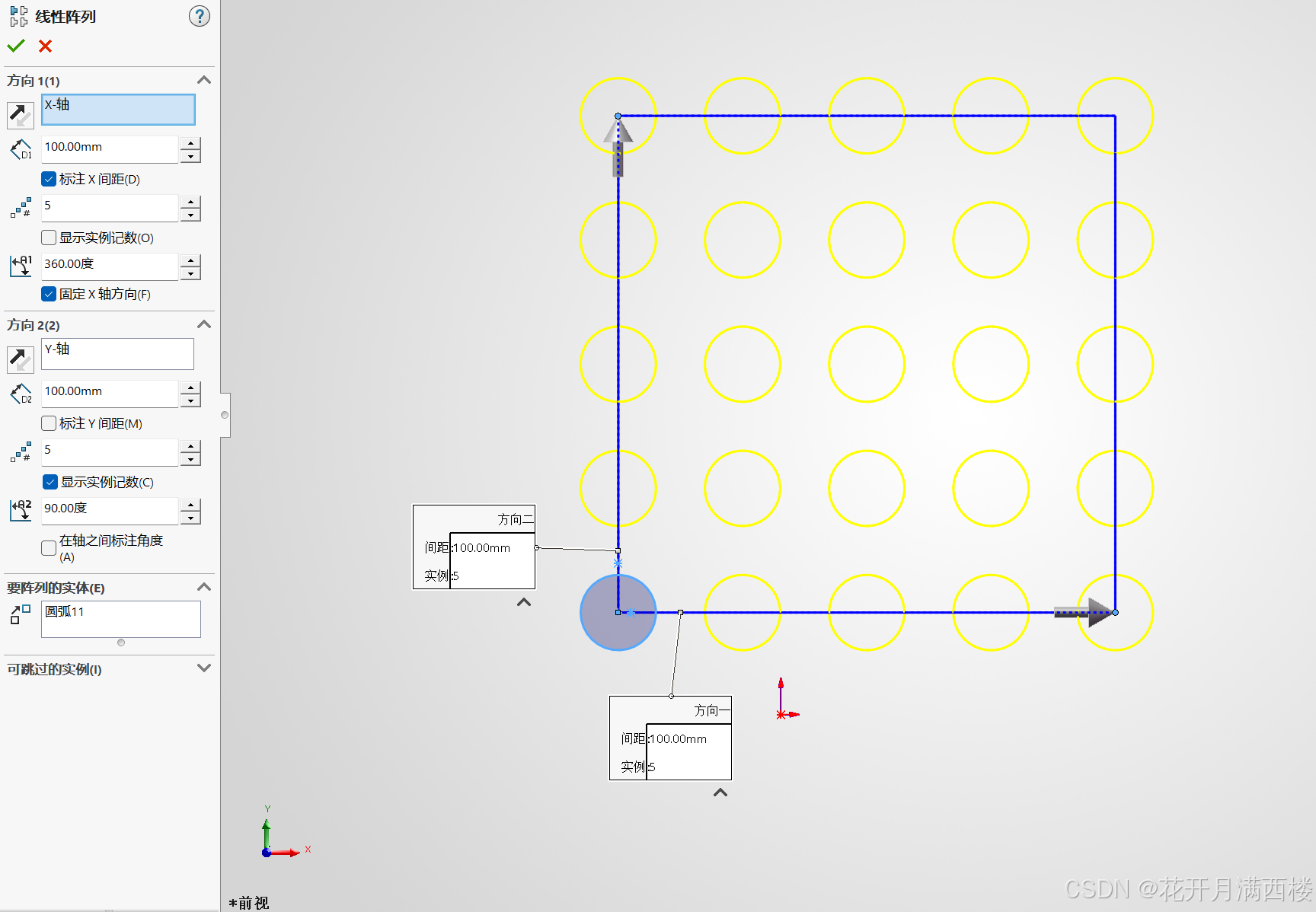

3.线性草图阵列：沿 X/Y 方向批量复制草图实体，设置数量、间距。

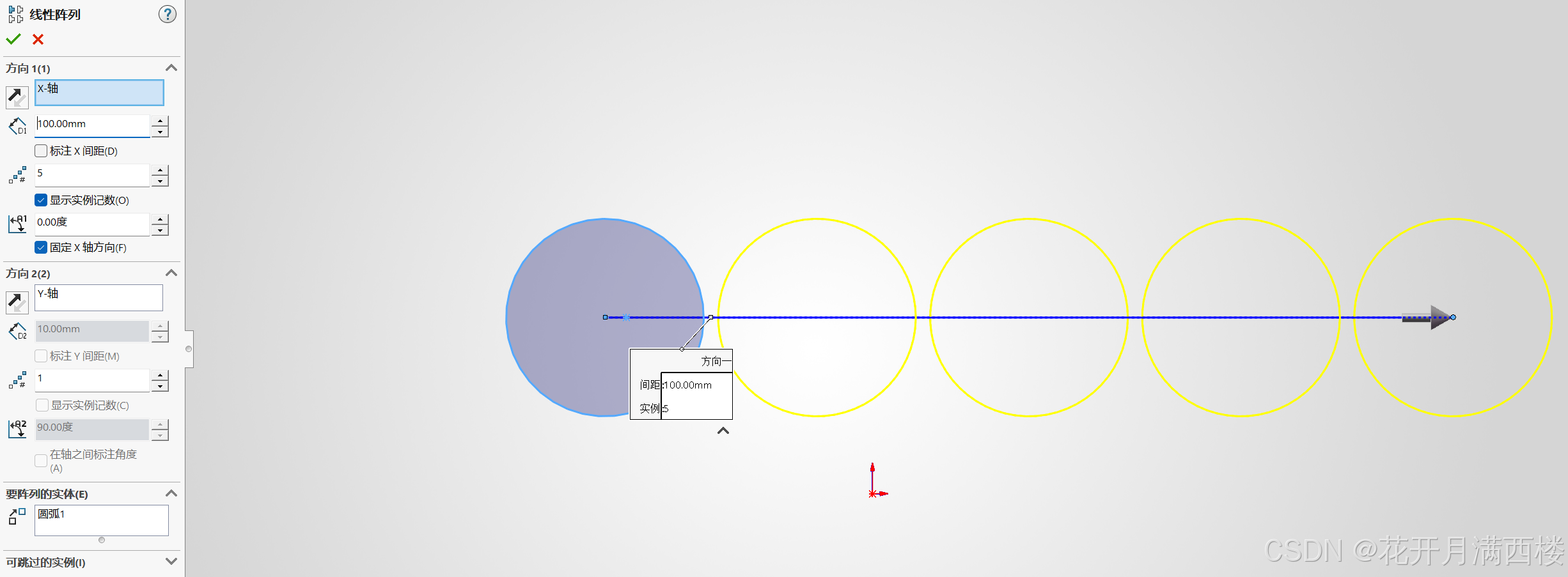

沿X轴方向
沿X、Y轴方向---Y方向要先选择实例计数才能选择距离---方向转换点击左侧黑色箭头即可

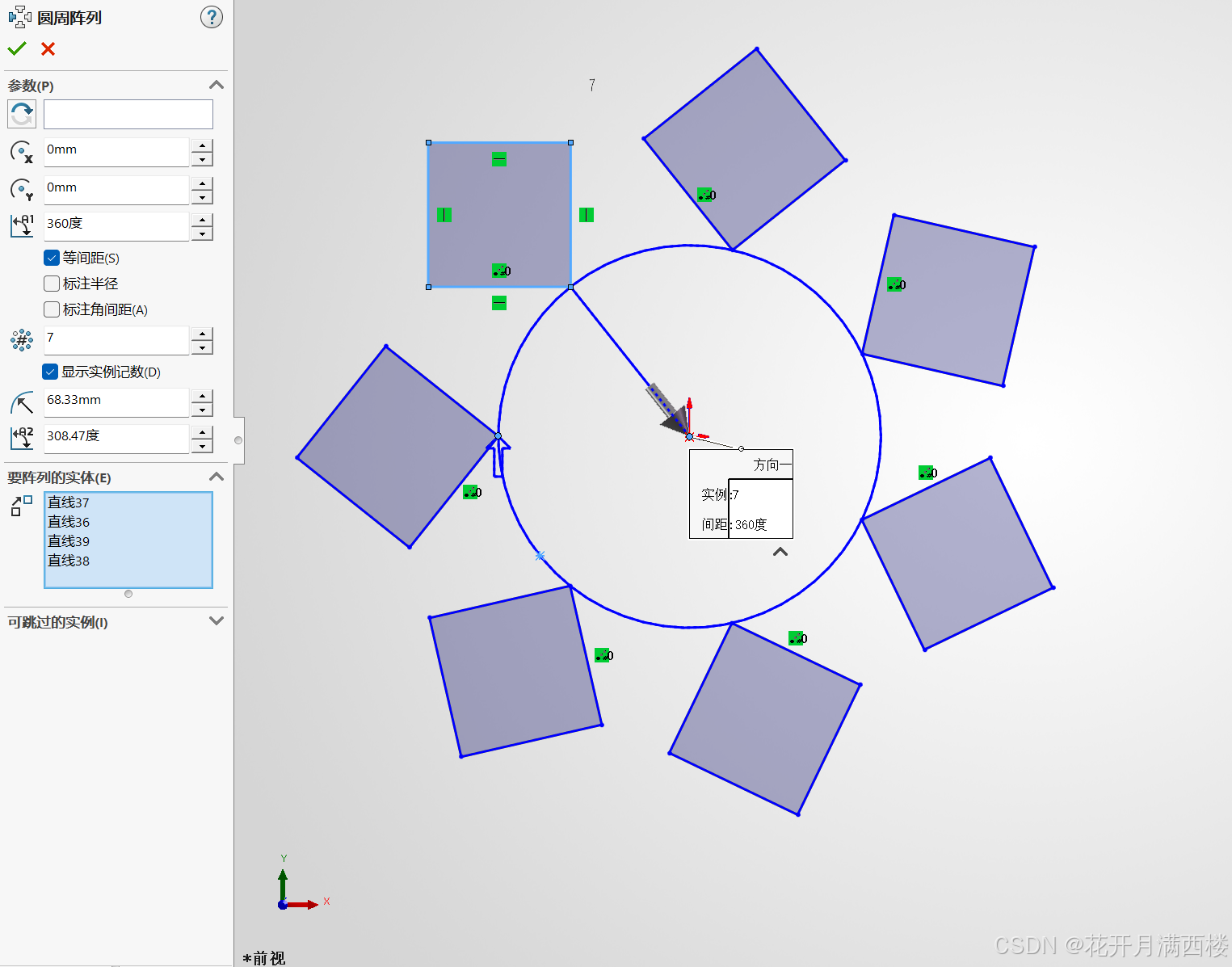

4.圆周草图阵列：围绕中心点环形阵列草图，设置数量、总角度。
圆周阵列
5.移动实体：平移草图，支持复制副本。

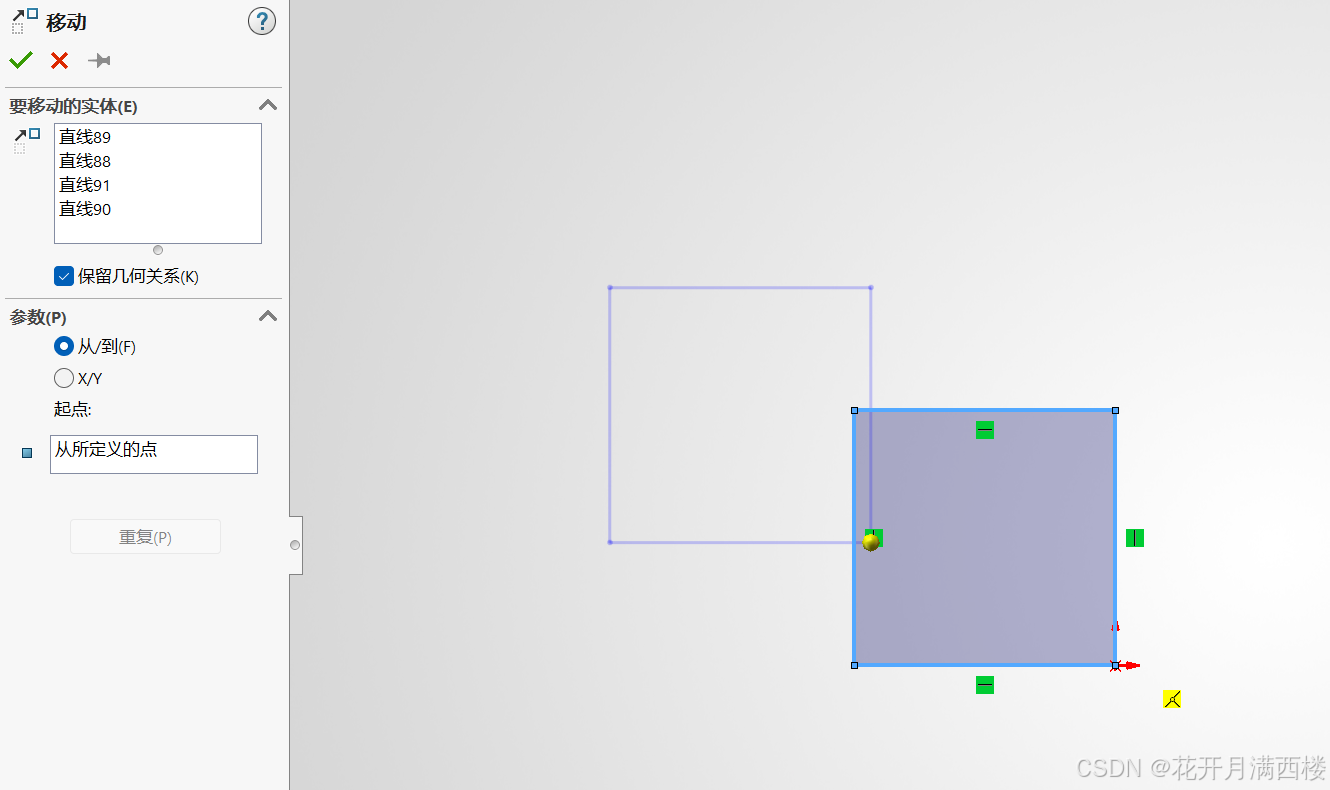

移动实体---选中四边形一点为起点---原点为终点
6.旋转实体：旋转草图实体，支持复制副本。
7.缩放实体：按比例放大缩小草图，支持复制副本。
8.伸展实体：框选局部草图做拉伸变形。
四、几何约束（添加几何关系，控制图形位置形态）
作用：约束线条之间的位置关系，消除草图多余自由度，是草图完全定义的核心手段。

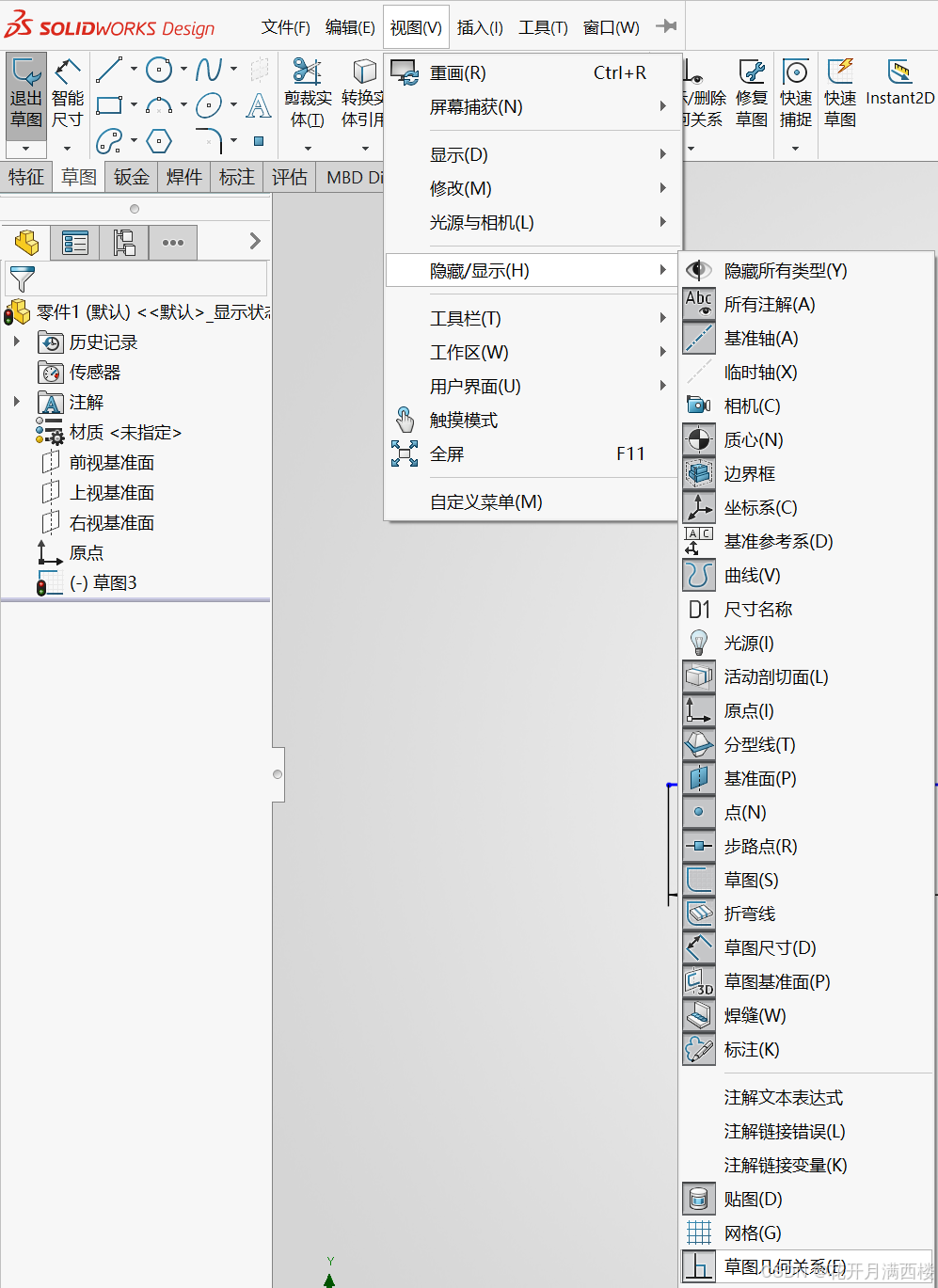

绘制时未出现绿色的几何约束，打开草图几何关系。
视图---隐藏与显示---草图几何关系
1.重合：两点重合 / 点落在线、圆弧上

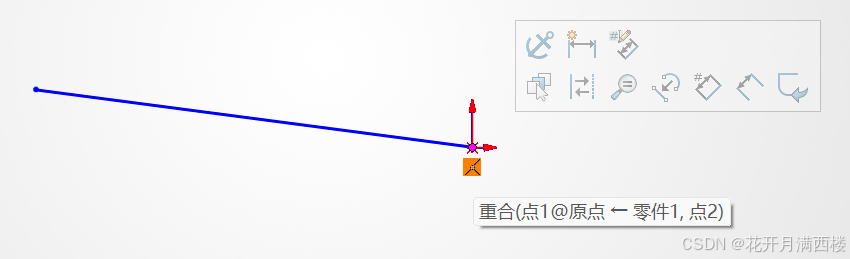

直线端点和原点重合

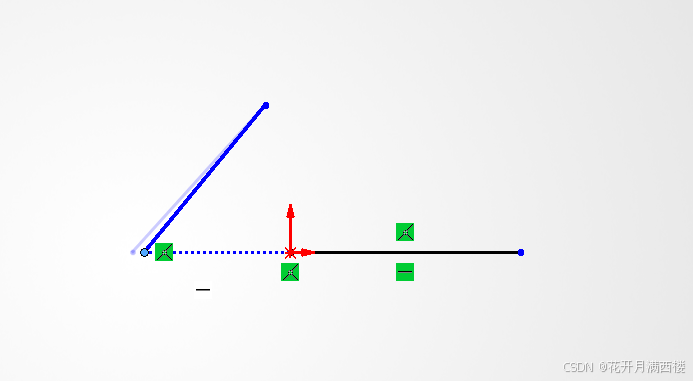

蓝线的一点与黑线重合---移动发现蓝线的一点始终在黑线的延长线上
2.水平：直线保持水平，平行 X 轴

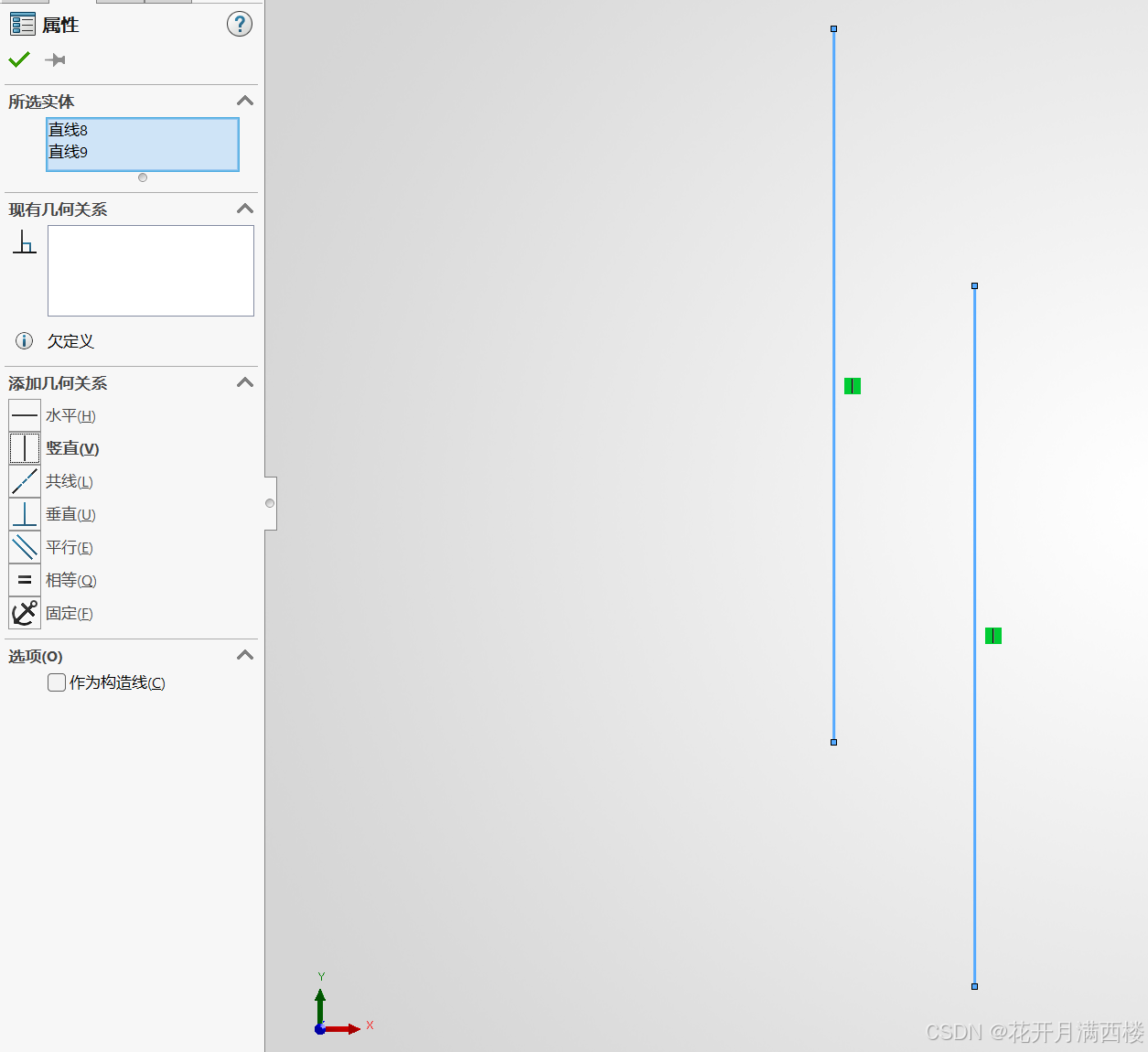

3.竖直：直线保持竖直，平行 Y 轴
4.共线：多条直线处于同一条直线上

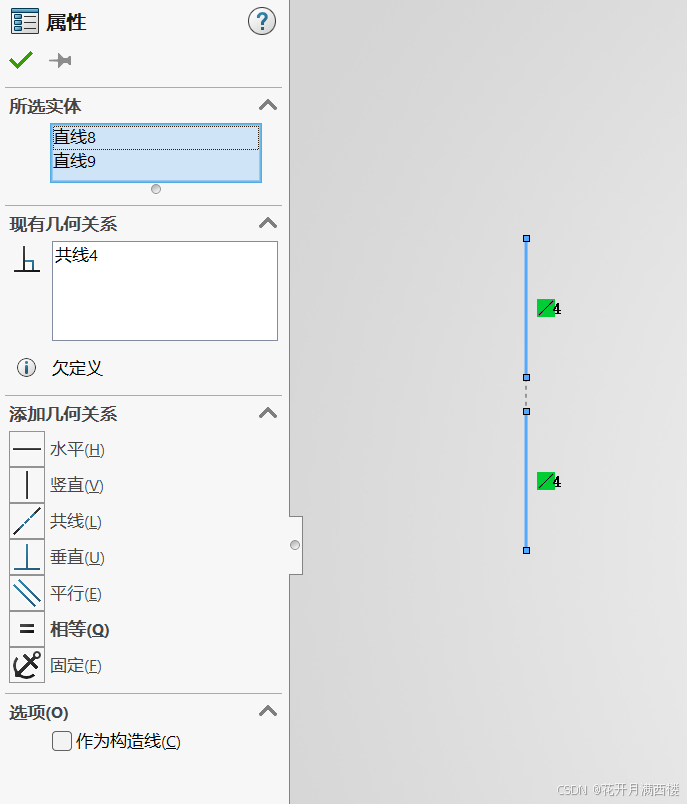

共线

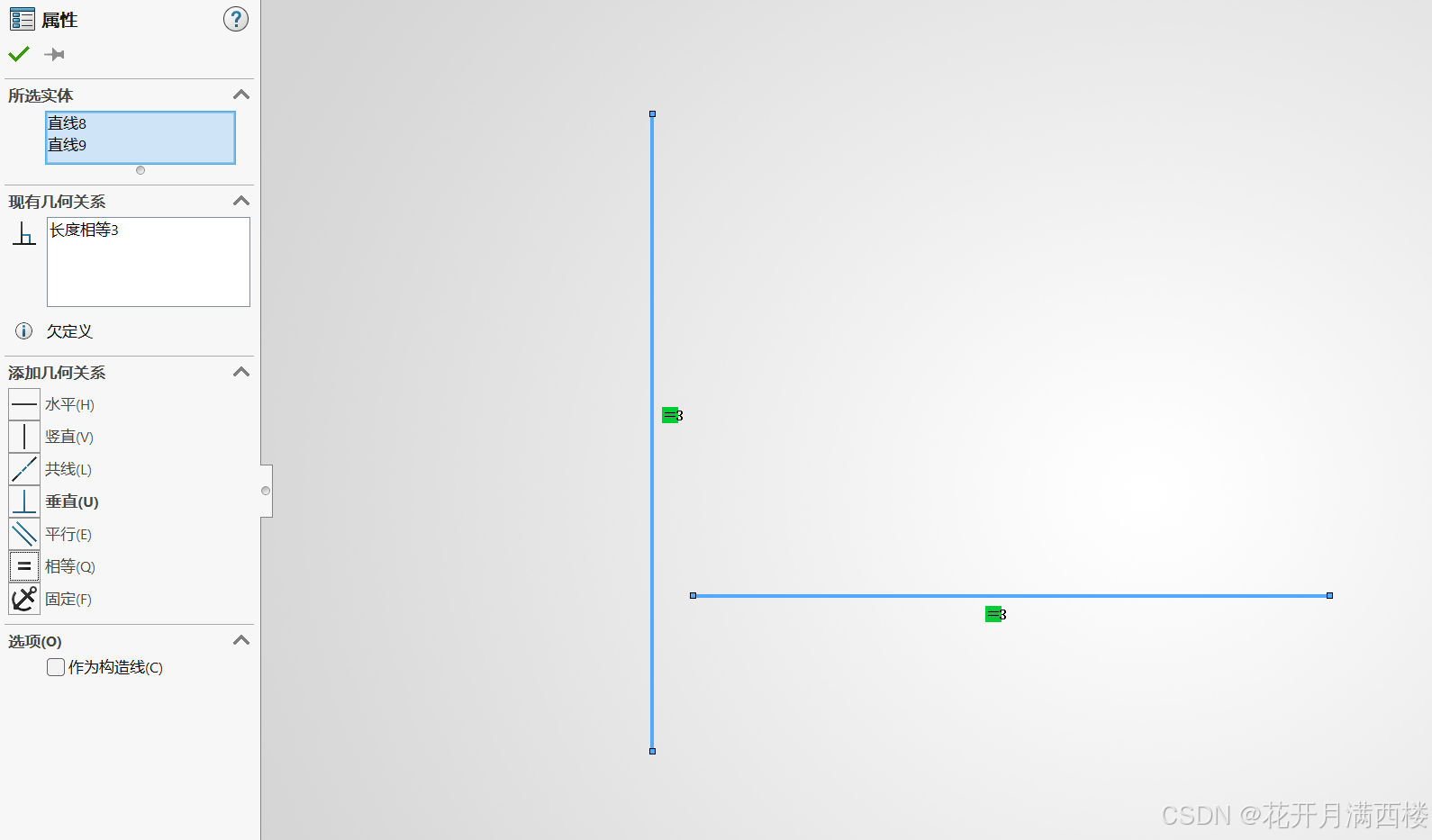

5.平行：两条直线互相平行
ctrl选择两条线----给定约束

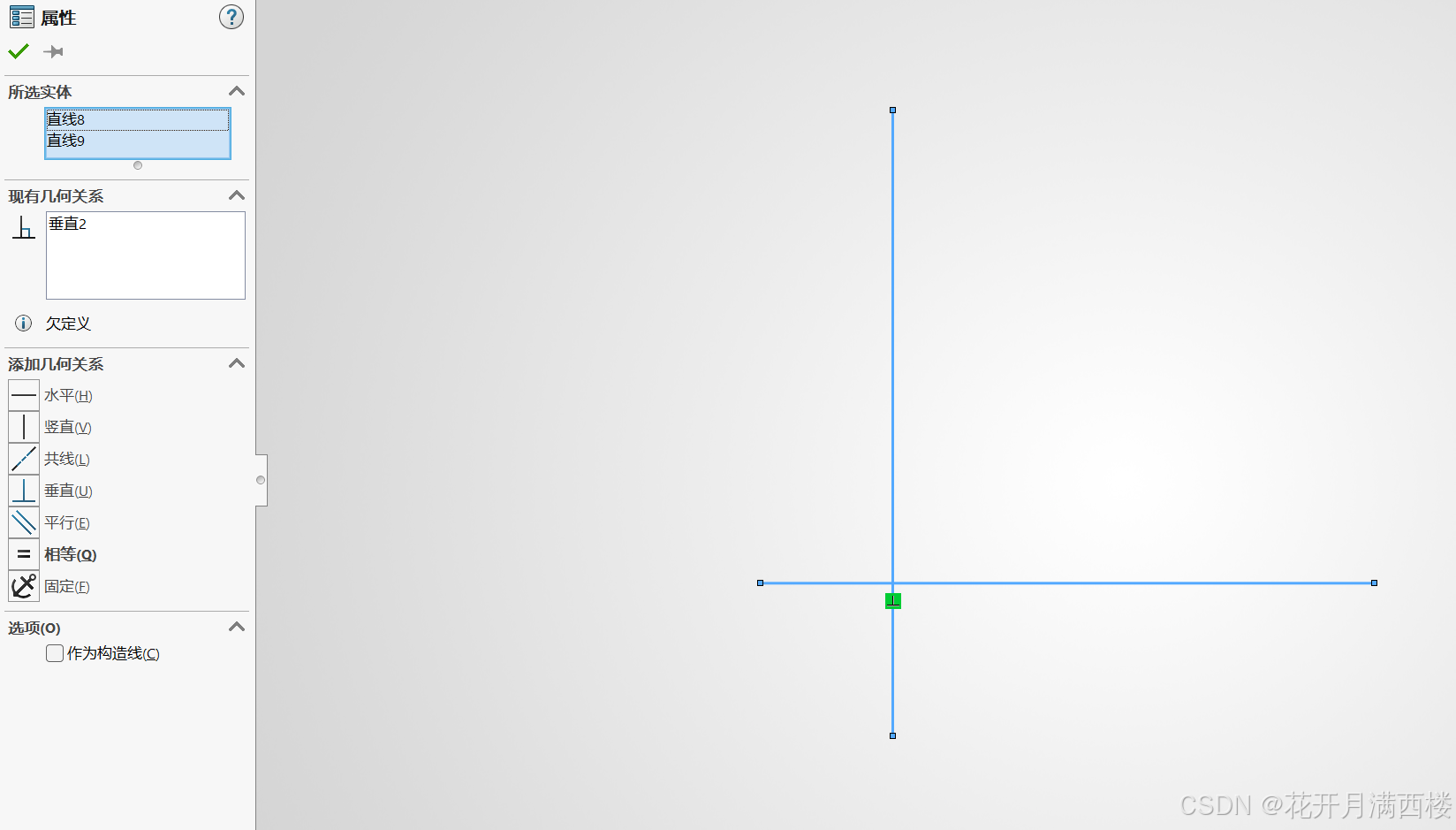

6.垂直：两条直线夹角 90°
垂直
7.相切：直线与圆弧、圆弧与圆弧之间相切

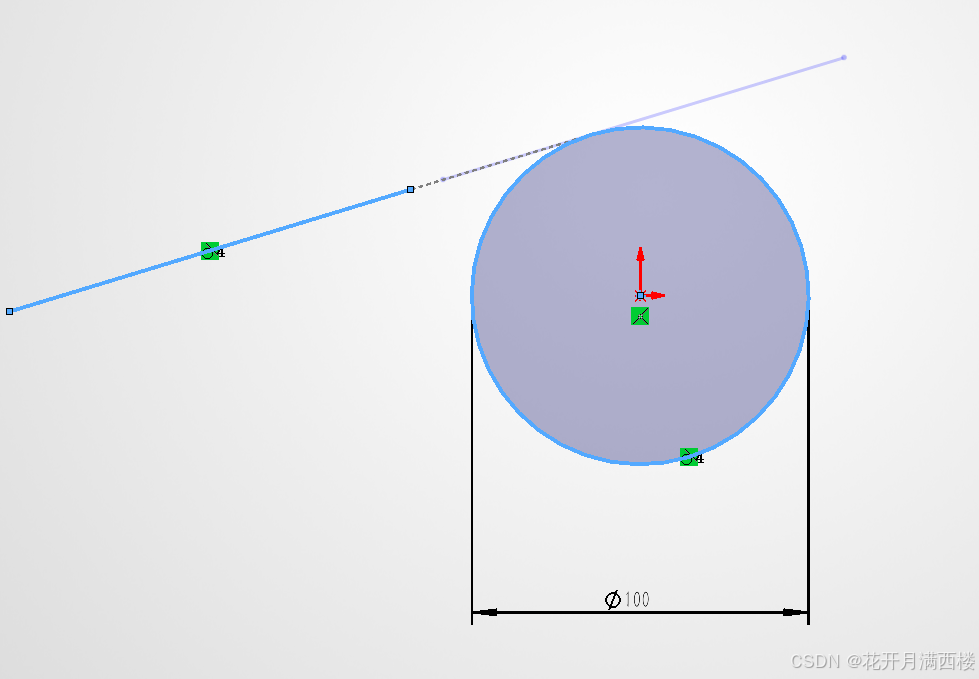

圆和直线相切

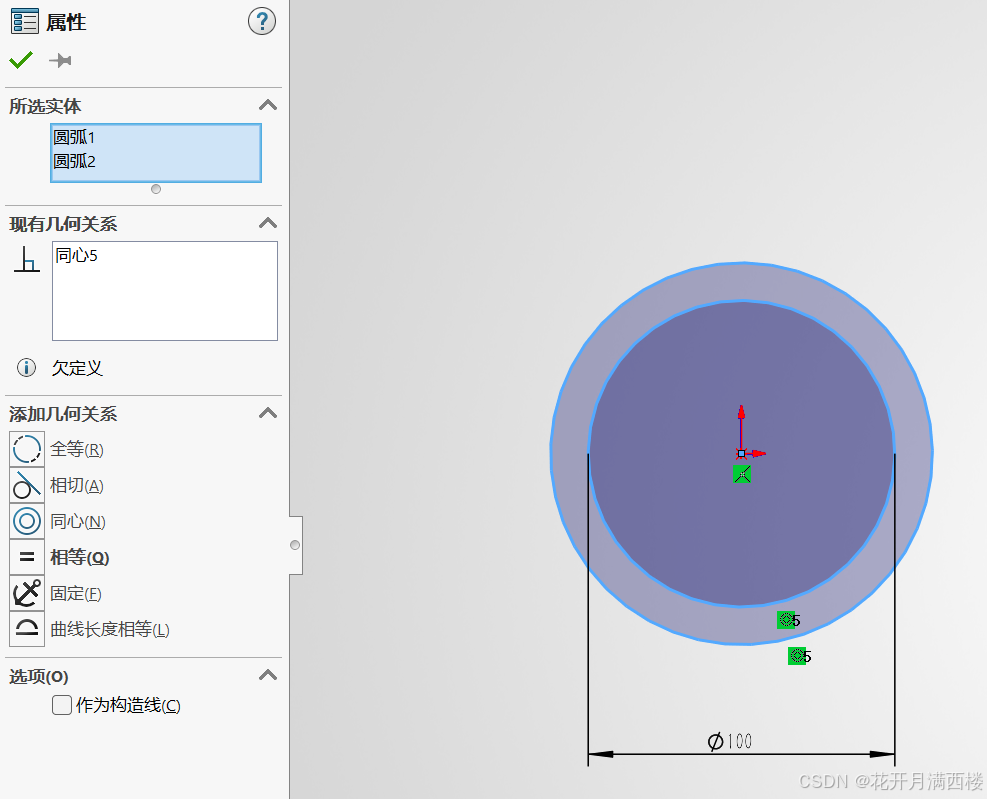

8.同心：圆、圆弧圆心重合
同心圆
9.相等：直线长度相等、圆弧半径相等

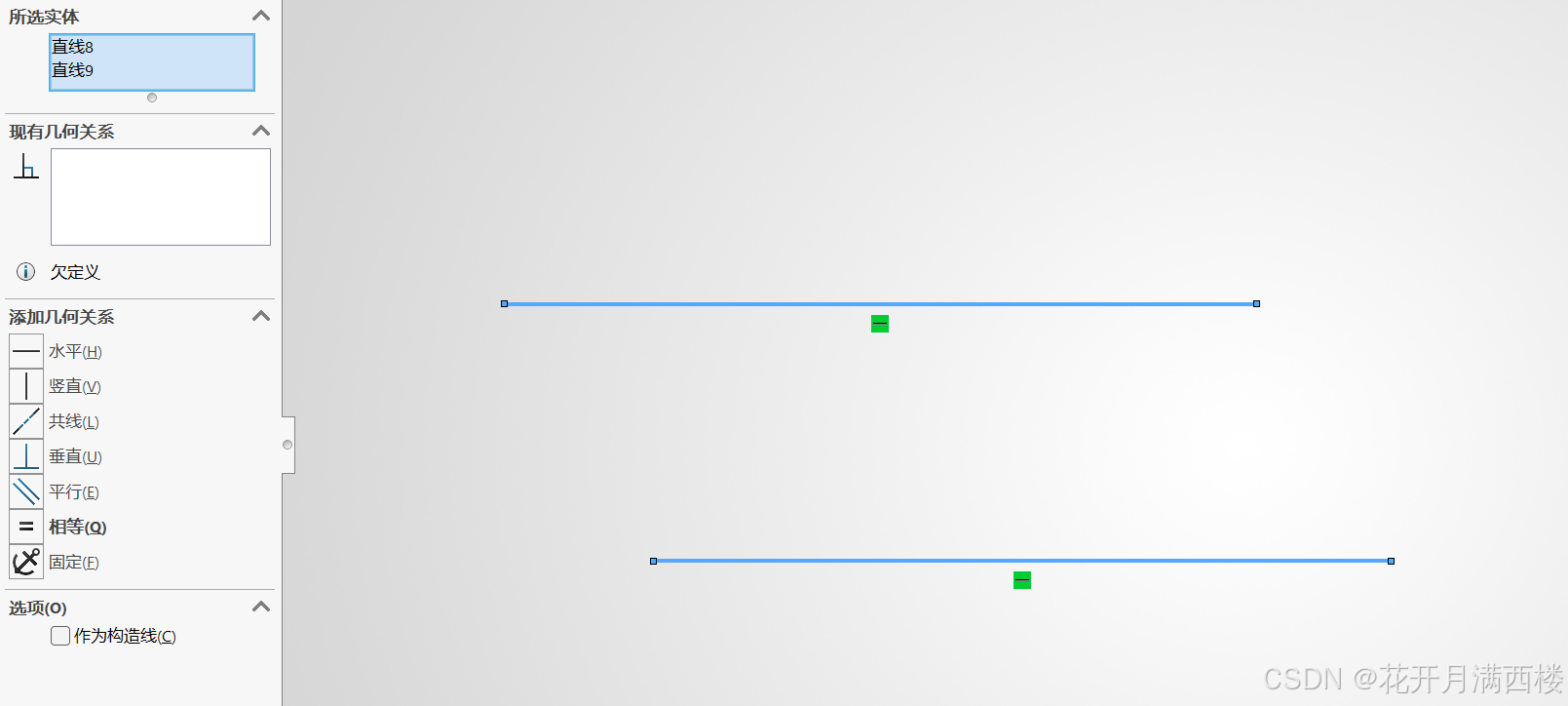

两直线长度相等

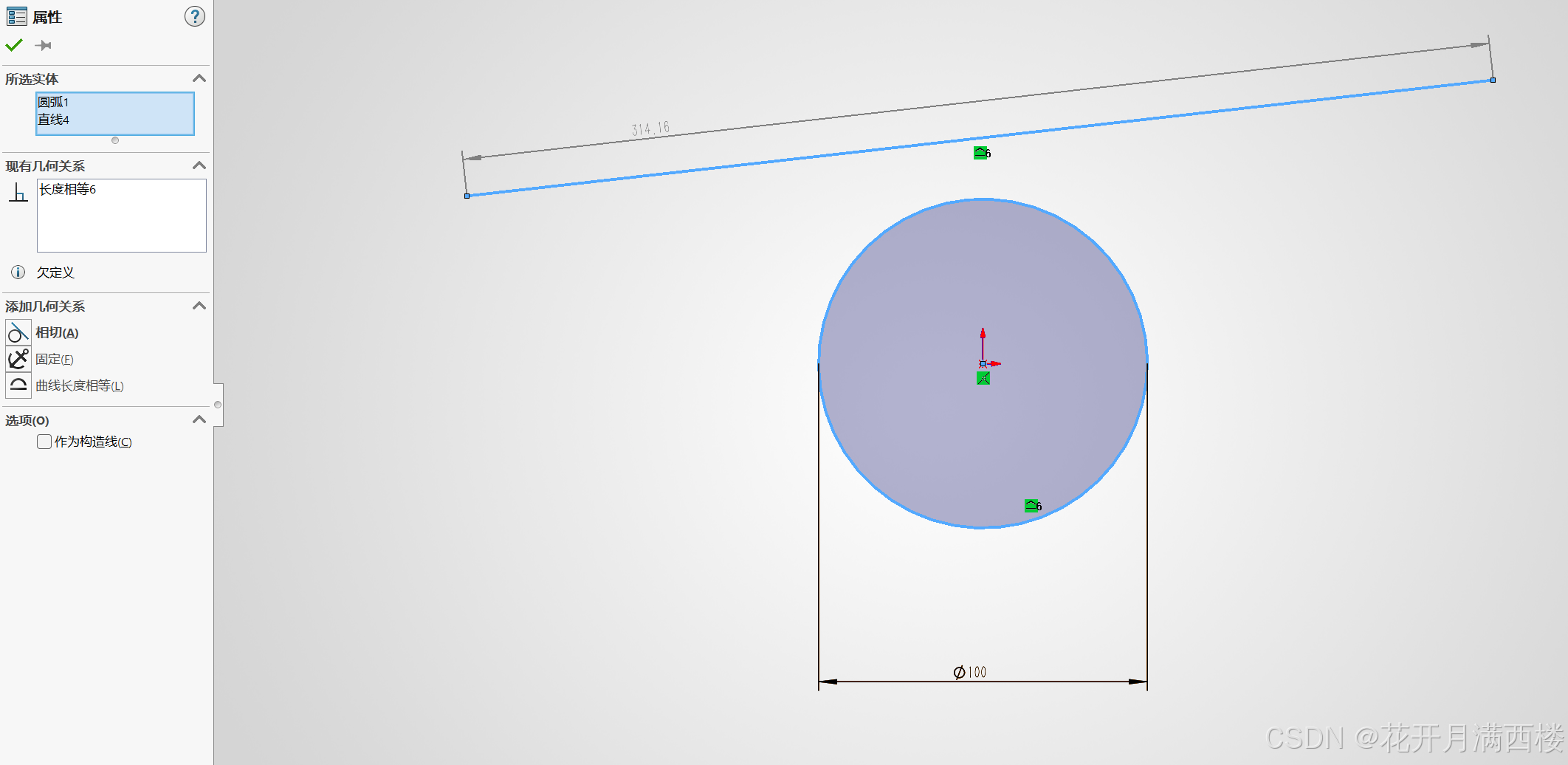

直线和圆曲线长度相等---即直线长度等于圆的周长
10.中点：点落在线段中点

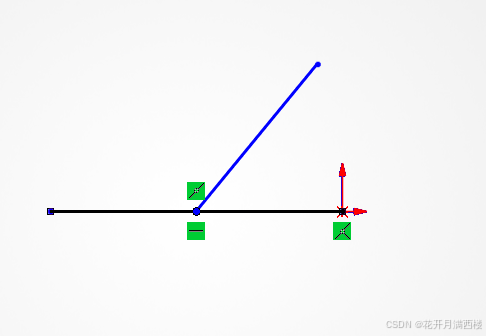

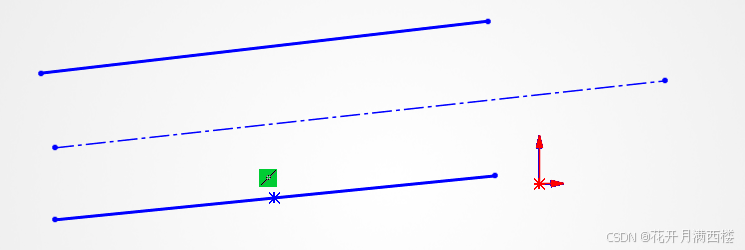

蓝线的一点与黑线重合---移动发现蓝线的一点始终在黑线的中点上
11.对称：两个实体关于中心线对称
12.固定：把草图实体锁死，位置完全不动
配套工具：添加几何关系、显示 / 删除几何关系，可以查看、删除已经添加的约束。
五、尺寸标注命令
智能尺寸：万能标注，自动识别长度、直径、半径、角度、弧长，修改数值驱动草图变化。

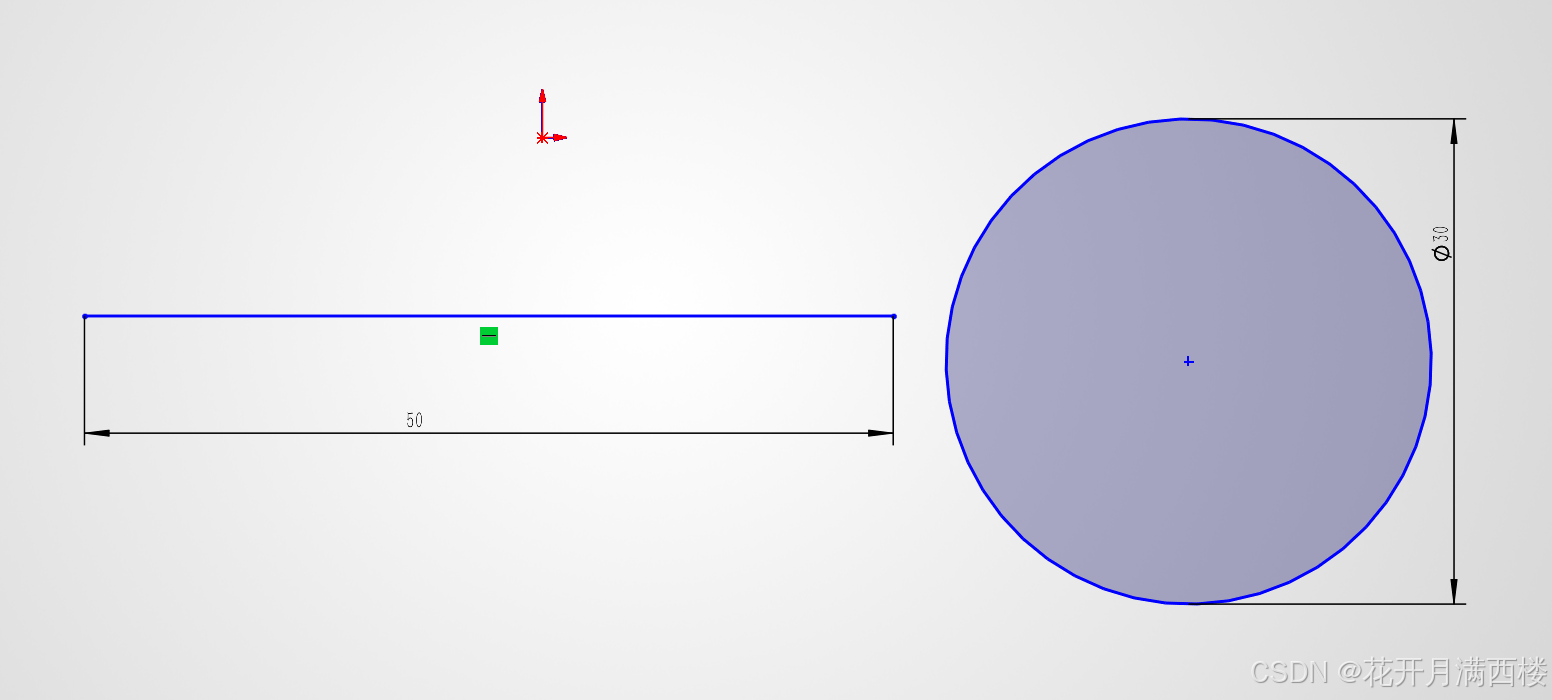

给定长度和直径

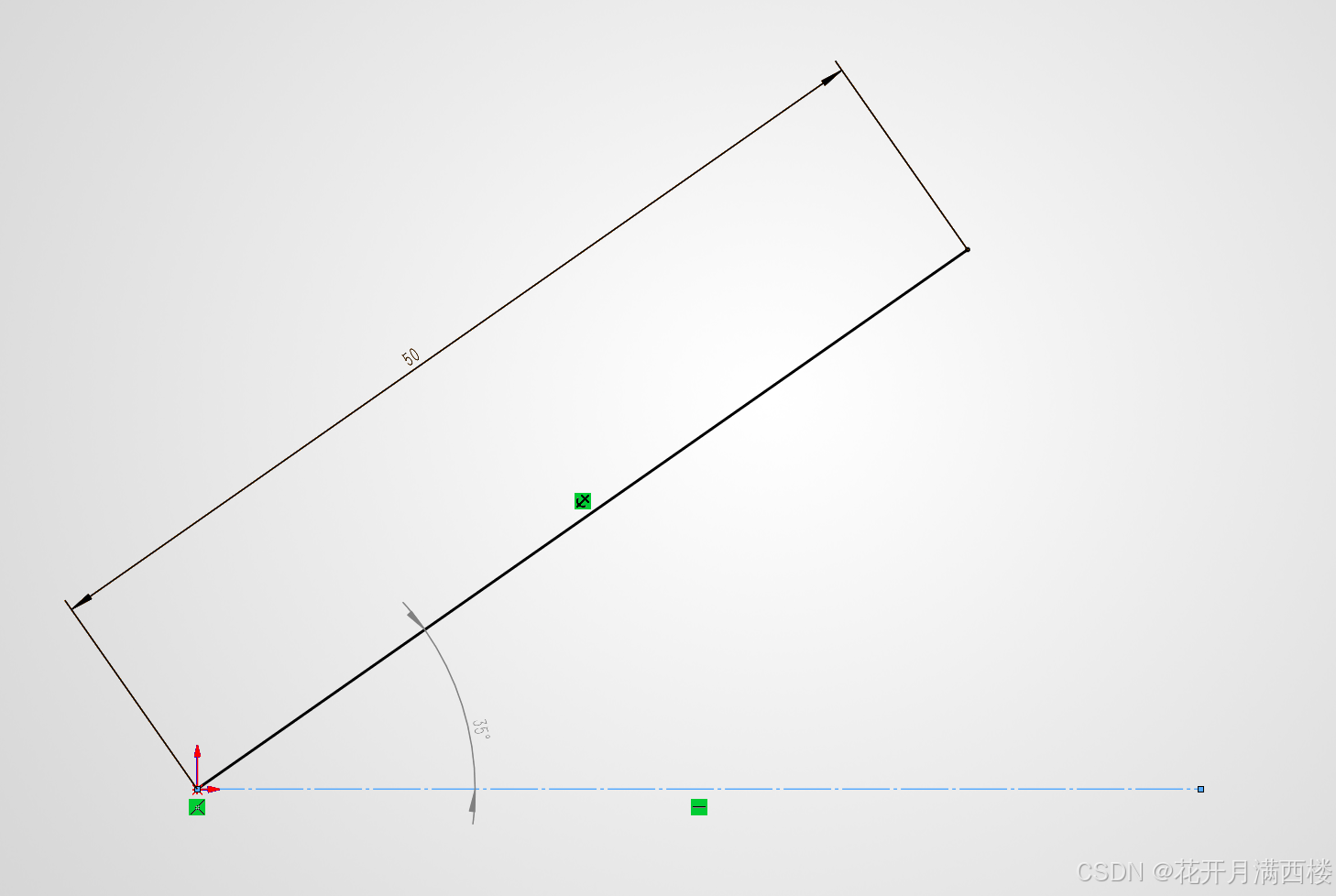

给定角度---点击智能尺寸---点击直线和构造线---拖动出现夹角度数
草图三种颜色状态：
🔵蓝色：欠定义，还有自由度，图形会乱跑；
⚫黑色：完全定义，所有自由度被约束，推荐标准状态；
🔴红色：过定义，约束冲突，存在多余尺寸 / 关系，需要删除多余约束。
六、草图辅助工具
1.草图块：把一组草图打包成块，重复调用复杂草图。
2.修复草图：自动查找草图错误，如短线、重叠线段、缝隙，自动修复部分问题。
3.网格 / 捕捉：设置草图网格，开启端点、交点捕捉。
4.3D 草图：空间三维草图，不局限于单一平面，用于管道、扫描路径。
草图绘制实战要点
1.优先画轮廓，再做几何约束，最后标注尺寸；
2.尽量做到草图完全定义（黑色），避免后续特征报错；
3.禁止存在重叠线段、微小短线段、细小缝隙，这些是建模报错高频来源；
4.复杂轮廓善用：转换实体引用、等距实体、阵列镜像，减少重复绘图。
