前言

在微服务架构日益普及的今天，一个系统往往由数十甚至上百个服务组成。如何统一管理这些服务的对外入口？如何实现路由转发、负载均衡、身份认证、限流熔断等通用能力？API 网关应运而生

Apache APISIX 作为一款云原生的高性能 API 网关，凭借其动态路由、插件化架构以及丰富的生态集成能力，在众多网关中脱颖而出，已成为企业构建微服务架构的热门选择

本文从 APISIX 的基础概念出发，逐步带你完成 etcd、APISIX 及 Dashboard 的部署，并通过 HTTP 请求路由转发 和 集成 Nacos 实现服务发现 两个实战案例，让你从零到一掌握 APISIX 的核心应用，快速落地到实际项目中

一、APISIX基础知识

1.1 APISIX是什么

Apache APISIX 是Apache基金会开源的云原生API网关，基于 Nginx + LuaJIT 开发，采用 DP(数据平面)/CP(控制平面)分离架构

专门做流量入口，处理客户端到后端服务。配置存etcd，配置变更热更新、不用重启网关

核心功能

路由转发：基于域名、路径、请求头、cookie等匹配路由，代理转发到上游服务

丰富插件生态：限流、熔断、多种认证、IP黑白名单、请求改写...

动态配置：路由、插件、上游全部动态修改，不需要重启网关，秒级生效

可观测：原生对接Prometheus、SkyWalking，输出指标、链路追踪、访问日志

...

1.2 APISIX 对比 Gateway

对比项	Apache APISIX	Spring Cloud Gateway
技术底层	Nginx+LuaJIT，C实现	Java Reactor Netty，跑在JVM
性能	性能高，资源占用小，适合大流量	一般，受JVM GC影响
配置更新	etcd存储，动态热更新，无需重启	默认需重启；动态配置要二次开发，存在延迟
插件能力	大量内置插件；Lua开发插件，无需打包重编译	基础能力，复杂逻辑需写Java、重新打包
集群管理	DP/CP分离，etcd实现多节点配置自动同步	无原生集群，依赖外部配置中心
协议支持	HTTP/gRPC/Dubbo/TCP/UDP多协议	主打HTTP，其他协议需二次开发
运维控制台	新版自带Dashboard可视化管理	无官方UI，需要自建

对外大流量入口网关、K8s、多语言业务 → APISIX优先

纯SpringCloud微服务，内部网关，希望全部Java开发 → Spring Cloud Gateway

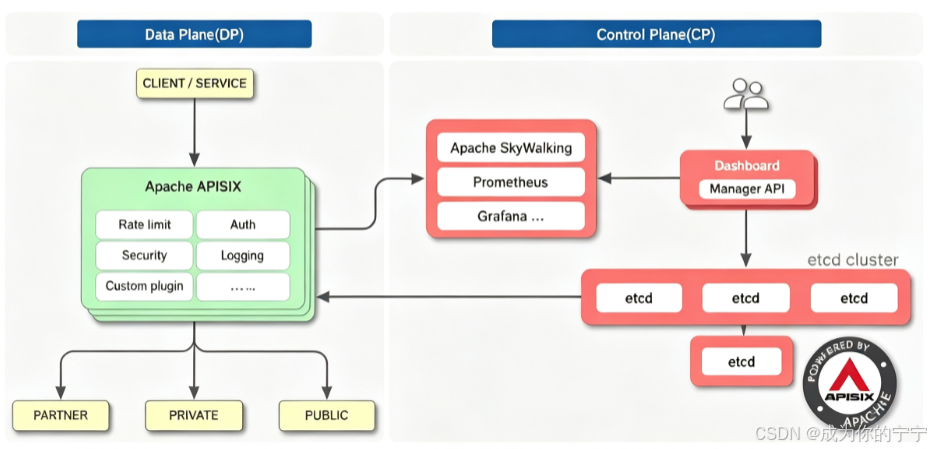

1.3 APISIX核心组件

Apache APISIX云原生网关采用数据平面DP与控制平面CP分离架构，流量转发和配置管理解耦

DP数据平面：处理真实业务流量，执行网关插件、转发请求，是性能核心，不管理配置

CP控制平面：只做配置管理，不处理业务流量；运维通过Dashboard页面或Manager API操作，配置存入etcd集群（保存路由、插件、上游等全部配置）；DP节点监听etcd，配置变更实现热更新，无需重启网关

完整数据流

1，运维人员在Dashboard页面配置路由/限流/认证规则

2，配置写入etcd集群持久保存

3，所有APISIX数据平面节点监听etcd，实时拉取最新配置，热加载生效，无需重启

4，用户请求进来，APISIX执行插件逻辑，转发到后端服务

5，同时输出监控、链路数据给SkyWalking/Prometheus/Grafana

APISIX 3.13 版本开始，Dashboard 前端 UI 已经内嵌进 APISIX 主程序，不再需要单独部署 apisix‑dashboard 独立容器 / 服务

二、APISIX部署

主机名	IP地址	作用说明
etcd	192.168.13.138	部署etcd存储、APISIX‑Dashboard；通过Dashboard配置网关路由规则
apisix	192.168.13.143	APISIX网关节点，处理真实业务流量

2.1 安装etcd

etcd下载：https://github.com/etcd-io/etcd/releases/

我这里只部署了一台etcd，有条件的可以部署etcd集群

yaml 复制代码

## 1. 安装tar包
root@etcd:~# wget https://github.com/etcd-io/etcd/releases/download/v3.6.13/etcd-v3.6.13-linux-amd64.tar.gz
root@etcd:~# tar xf etcd-v3.6.13-linux-amd64.tar.gz -C /usr/local/
root@etcd:~# cp /usr/local/etcd-v3.6.13-linux-amd64/etcd /usr/local/bin/
root@etcd:~# cp /usr/local/etcd-v3.6.13-linux-amd64/etcdctl /usr/local/bin/
root@etcd:~# etcd --version
etcd Version: 3.6.13
Git SHA: b0f9ef1
Go Version: go1.25.11
Go OS/Arch: linux/amd64

## 2. 由于我的etcd和apisix不在一台机器上，所以etcd要运行远程连接
root@etcd:~# mkdir -p /etc/etcd
root@etcd:~# vim /etc/etcd/etcd.conf.yml
name: default
data-dir: /var/lib/etcd/default.etcd
listen-client-urls: http://0.0.0.0:2379
advertise-client-urls: http://192.168.13.138:2379
listen-peer-urls: http://0.0.0.0:2380
advertise-peer-urls: http://192.168.13.138:2380
initial-cluster: default=http://192.168.13.138:2380
initial-cluster-state: new
initial-cluster-token: etcd-cluster

## 3. 配置 systemd 系统启动服务
root@etcd:~# vim /lib/systemd/system/etcd.service
[Unit]
Description=etcd key-value store
Documentation=https://etcd.io/docs
After=network.target

[Service]
Type=notify
ExecStart=/usr/local/bin/etcd --config-file /etc/etcd/etcd.conf.yml
Restart=always
RestartSec=10
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target

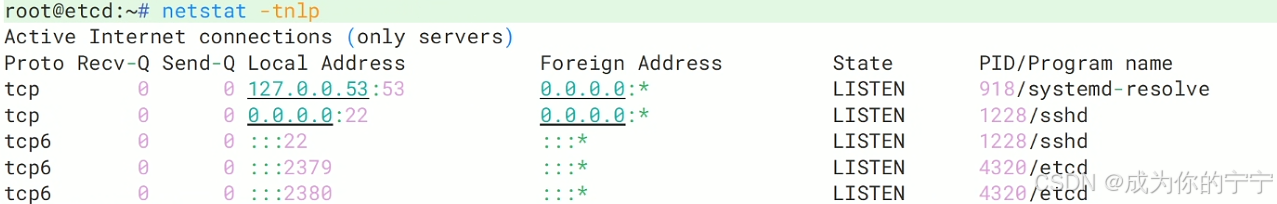

## 4. 启动etcd
root@etcd:~# systemctl daemon-reload
root@etcd:~# systemctl enable --now etcd

2.2 安装apisix

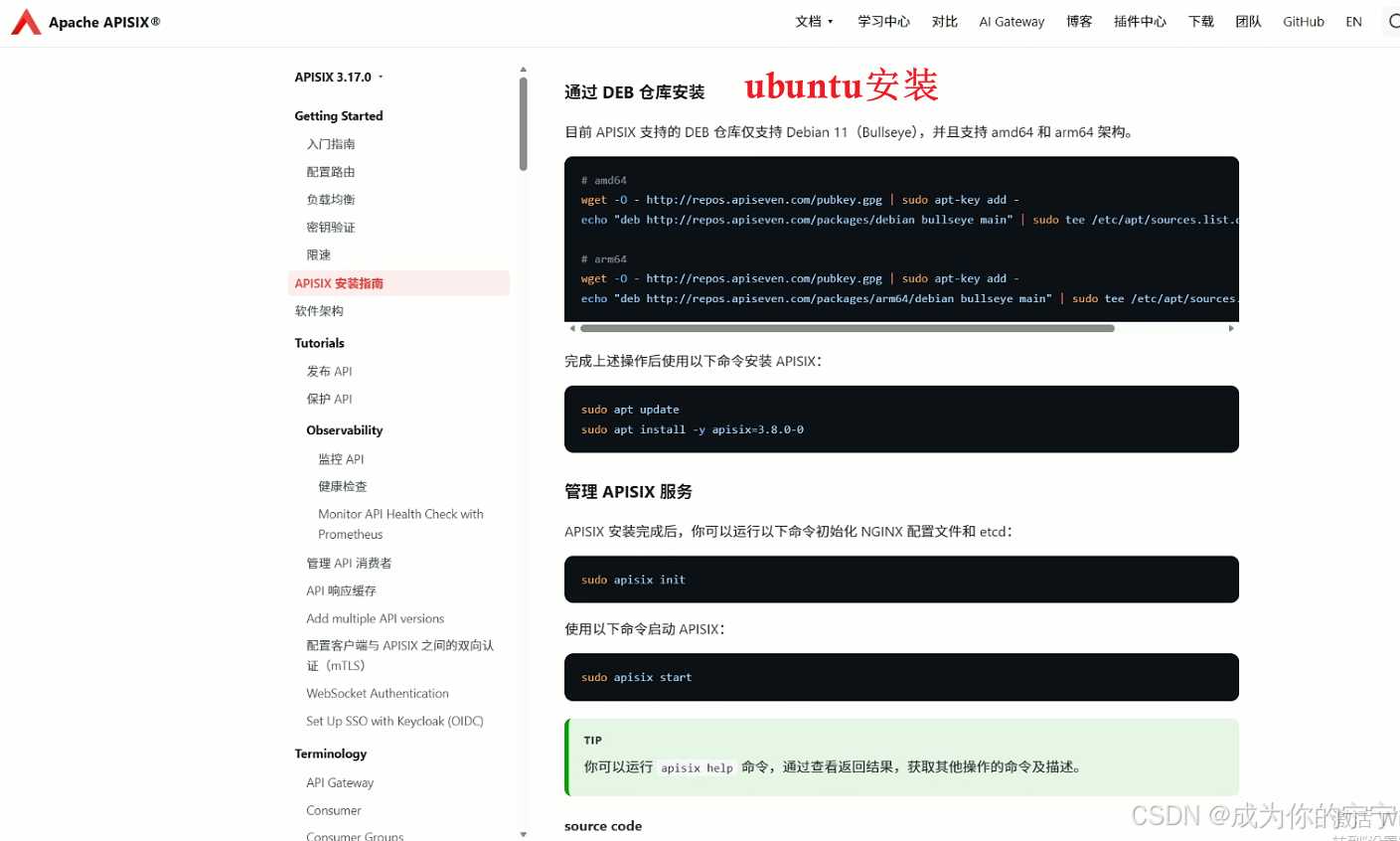

apisix下载：https://apisix.apache.org/zh/docs/apisix/installation-guide/

该页面提供了各操作系统对应的安装教程，请选择与自身操作系统匹配的教程进行操作

yaml 复制代码

## 1. 下载apisix
root@apisix:~# wget -O - http://repos.apiseven.com/pubkey.gpg | sudo apt-key add -
root@apisix:~# echo "deb http://repos.apiseven.com/packages/debian bullseye main" | sudo tee /etc/apt/sources.list.d/apisix.list
root@apisix:~# apt update && apt -a list apisix
root@apisix:~# apt install -y apisix=3.15.0-0

## 2. 修改配置文件
root@apisix:~# cp /usr/local/apisix/conf/config.yaml .
root@apisix:~# vim /usr/local/apisix/conf/config.yaml  # 只保留以下几行
deployment:
  role: traditional
  role_traditional:
    config_provider: etcd
  etcd:
    # etcd客户端连接地址，端口2379
    host:
      - http://192.168.13.138:2379
  # Admin API管理接口配置（9180端口）
  admin:
    # admin接口访问密钥，可以配置多个密钥，不同角色权限不同
    admin_key:
      - name: admin       # 密钥名称标识
        key: edd1c9f034335f136f87ad84b625c8f1  # admin接口请求携带的X‑API‑KEY密钥，随机生成一串即可
        role: admin       # 角色admin拥有全部读写权限
    # 开启内置Admin UI可视化管理页面
    enable_admin_ui: true
    # 允许访问admin接口的IP网段白名单，不在列表的IP禁止调用admin接口
    allow_admin:
      - 127.0.0.0/24      # 本机回环网段
      - 192.168.13.0/24   # 实验内网网段，内网机器可以调用admin接口

## 3. 初始化
root@apisix:~# apisix init

## 4. 配置文件格式检查
root@apisix:~# apisix test

## 5. 启动apisix

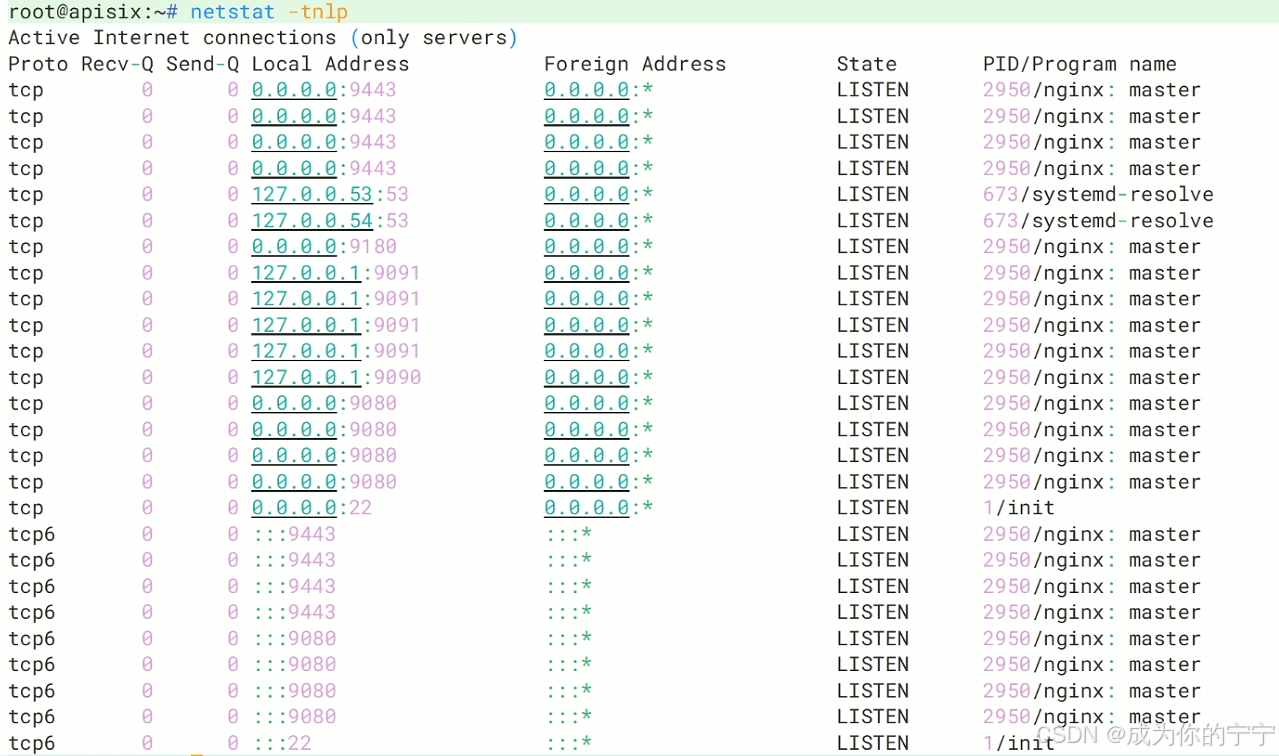

root@apisix:~# systemctl start apisix.service

## 6. 测试能否连接etcd
root@apisix:~# curl http://192.168.13.138:2379/version
{"etcdserver":"3.6.13","etcdcluster":"3.6.0","storage":"3.6.0"}

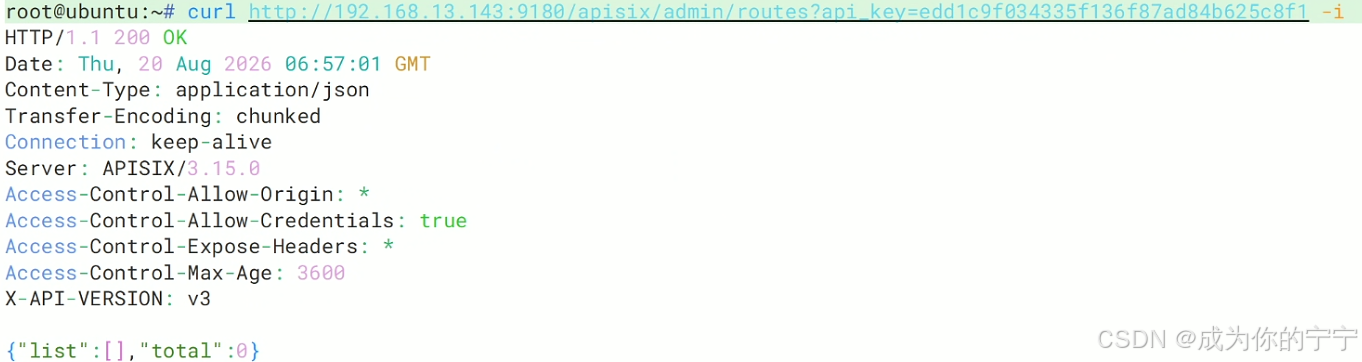

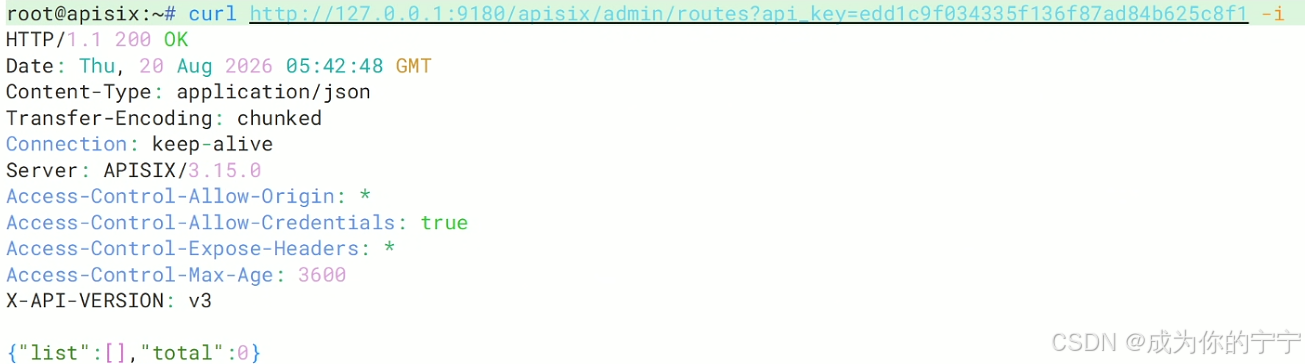

## 7. 调用 APISIX Admin API，查询获取全部已经创建的路由列表，目前为空
root@apisix:~# curl http://127.0.0.1:9180/apisix/admin/routes?api_key=edd1c9f034335f136f87ad84b625c8f1 -i

其他设备也可以查看apisix的路由配置列表，是由于在allow_admin下配置了192.168.13.0/24

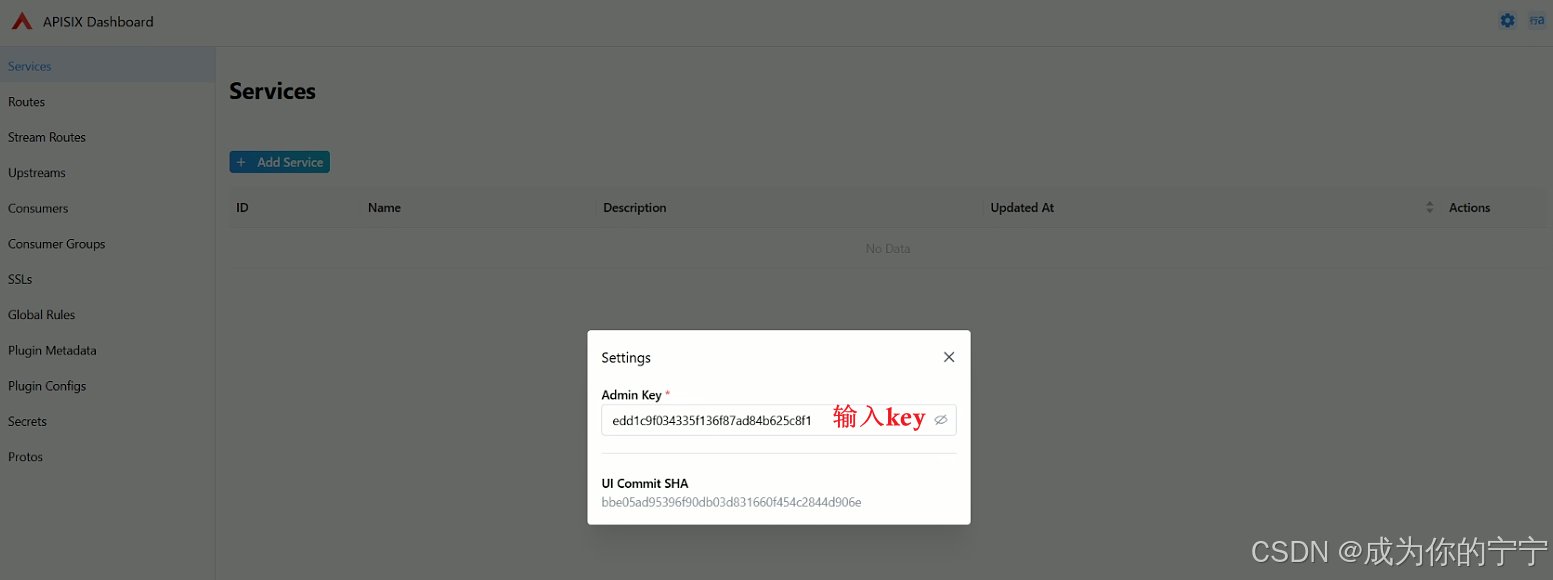

浏览器访问apisix ip:9180/ui，apisix3.13之后就自带英文dashboard

2.3 搭建中文dashboard

由于apisix自带的dashboard暂不支持中文，所以我这里自己搭建一个中文dashboard

渡渡鸟镜像同步站：https://docker.aityp.com/

可以去渡渡鸟上拉取apisix-dashboard

yaml 复制代码

## 1. 拉取apisix-dashboard镜像
root@etcd:~# docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/bitnami/apisix-dashboard:3.0.1-debian-12-r76
root@etcd:~# docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/bitnami/apisix-dashboard:3.0.1-debian-12-r76  docker.io/bitnami/apisix-dashboard:3.0.1-debian-12-r76

## 2. 运行apisix-dashboard并使用宿主机网络，这样可以连接到etcd
root@etcd:~# docker run -d --network host --name apisix-dashboard bitnami/apisix-dashboard:3.0.1-debian-12-r76
root@etcd:~# docker exec -it apisix-dashboard /bin/bash
apisix-dashboard@etcd:/opt/bitnami/apisix-dashboard$ ls conf/
conf.yaml  customize_schema.json  schema.json

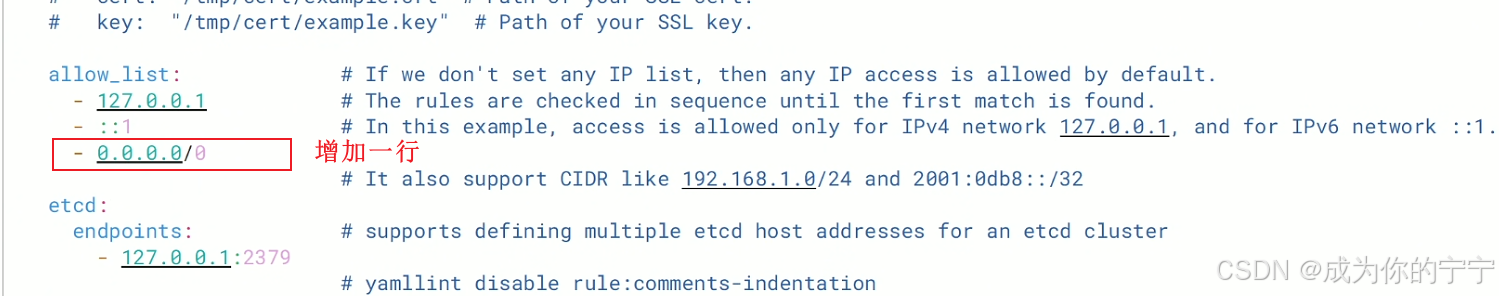

## 3. 默认不允许远程访问apix dashboard,只允许本地127.0.0.1访问
root@etcd:~# docker cp apisix-dashboard:/opt/bitnami/apisix-dashboard/conf/conf.yaml .
root@etcd:~# ls
conf.yaml
root@etcd:~# vim conf.yaml

yaml 复制代码

## 4. 重新运维dashboard并映射配置文件
root@etcd:~# docker stop apisix-dashboard
root@etcd:~# docker rm apisix-dashboard
root@etcd:~# docker run -d --network host --name apisix-dashboard -v /root/conf.yaml:/opt/bitnami/apisix-dashboard/conf/conf.yaml bitnami/apisix-dashboard:3.0.1-debian-12-r76

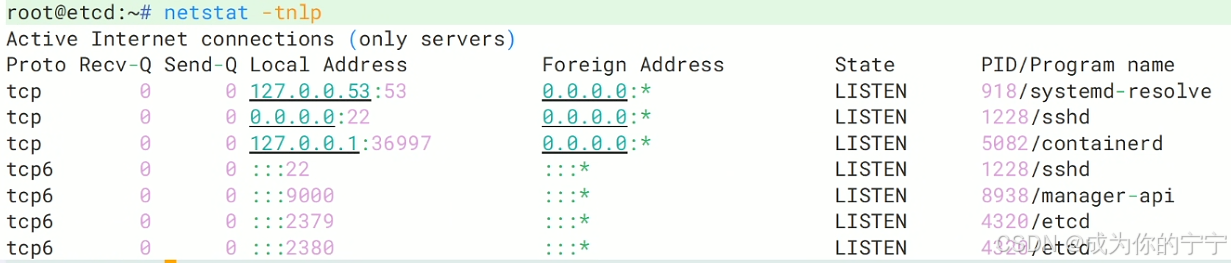

root@etcd:~# netstat -tnlp

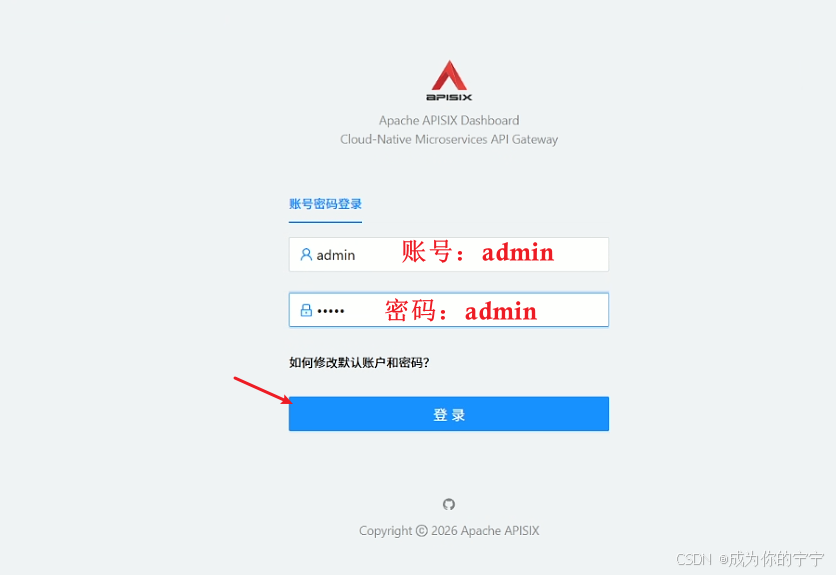

浏览器访问：http://192.168.13.138:9000，进去就是中文dashboard

三、APISIX应用

3.1 基于 APISIX 网关实现 HTTP 请求路由转发

主机名	IP地址	作用说明
etcd	192.168.13.138	部署etcd存储、APISIX‑Dashboard；通过Dashboard配置网关路由规则
client	192.168.13.139	客户端测试机器，发起访问请求
ubuntu	192.168.13.141	部署httpbin测试服务，作为后端目标服务
apisix	192.168.13.143	APISIX网关节点；接收 `www.test.com/anything` 请求，转发至后端192.168.13.141

注：http://httpbin.org开源免费的 HTTP 测试服务网站，专门用来调试、测试 HTTP 请求，相当于一个 "镜子服务器"：你发什么请求给它，它就把收到的全部信息（请求头、参数、IP、body）以 JSON 返回给你

整个请求的流转逻辑

Client (139) curl -H "Host: www.test.com" http://192.168.13.143:9080/anything

↓ (根据 Host 头匹配路由)

APISIX 网关 (143) 查询 etcd 中的配置，匹配到 upstream 指向 192.168.13.141

↓ (反向代理)

httpbin 后端 (141) 接收请求，处理 /anything，返回请求详情

↓ (响应原路返回)

Client (139) 收到 httpbin 返回的 JSON 数据

yaml 复制代码

## 1. 运行httpbin容器，就有了http://httpbin.org的效果
root@ubuntu:~# docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/mccutchen/go-httpbin:v2.6.0
root@ubuntu:~# docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/mccutchen/go-httpbin:v2.6.0  docker.io/mccutchen/go-httpbin:v2.6.0
root@ubuntu:~# docker run --name httpbin -d -p 80:8080 mccutchen/go-httpbin:v2.6.0

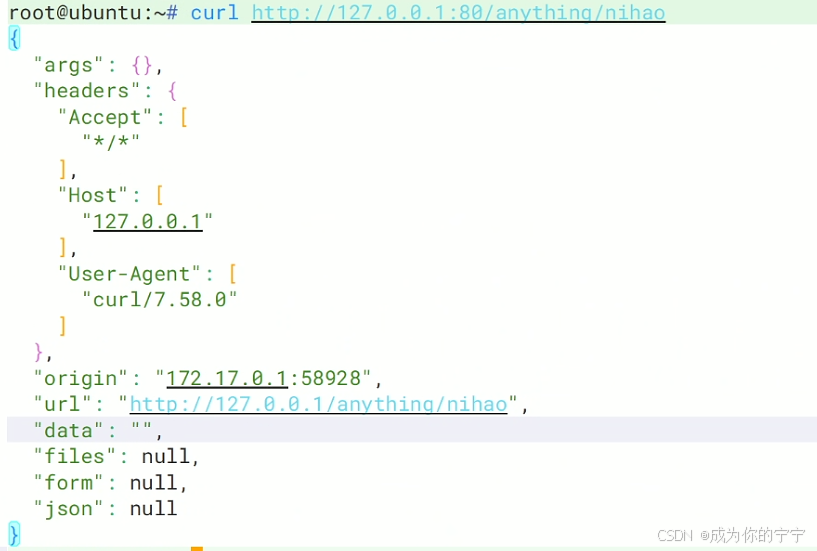

## 2. 访问"https://httpbin.org/anything/nihao会返回json
root@ubuntu:~# curl http://127.0.0.1:80/anything/nihao

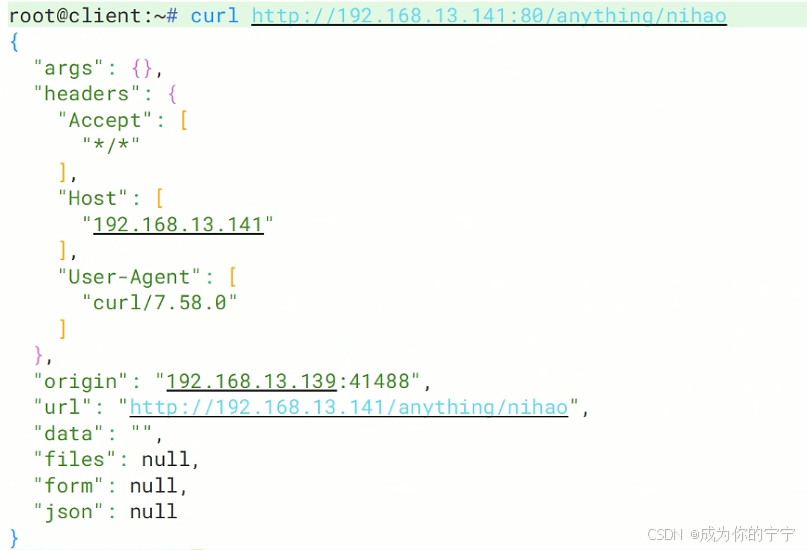

客户端访问httpbin会返回json

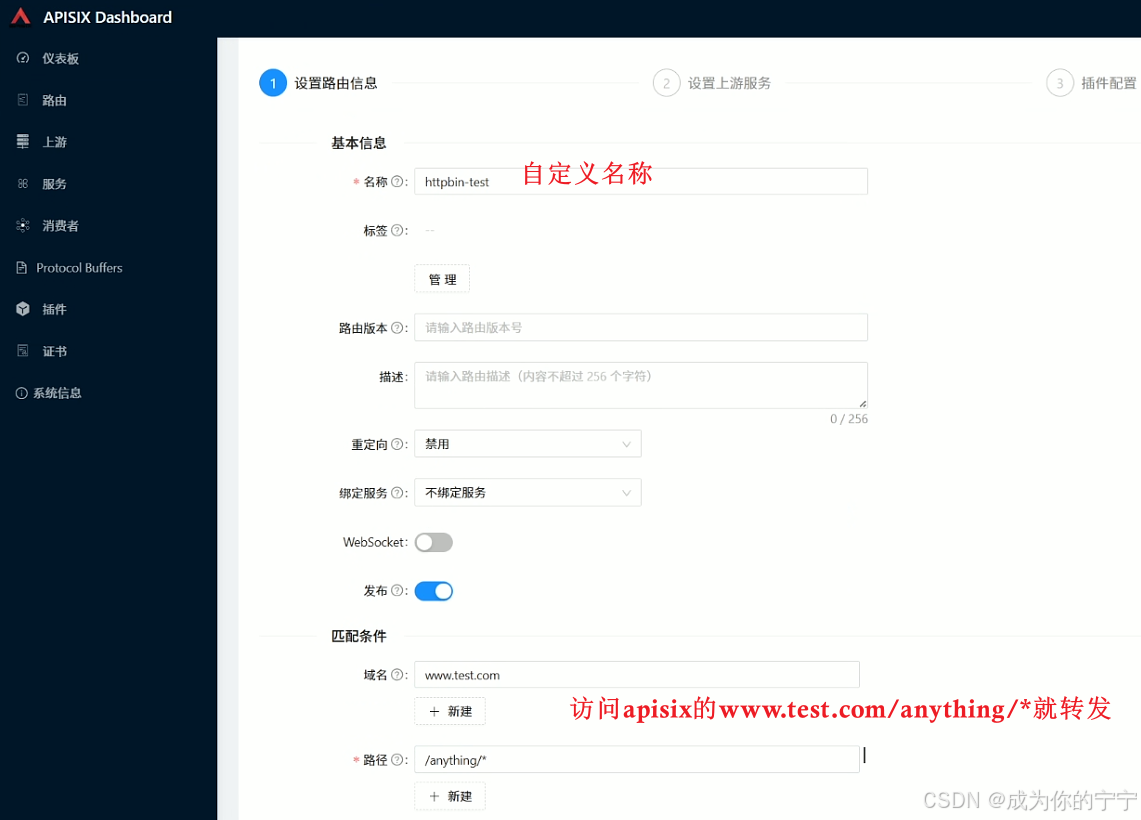

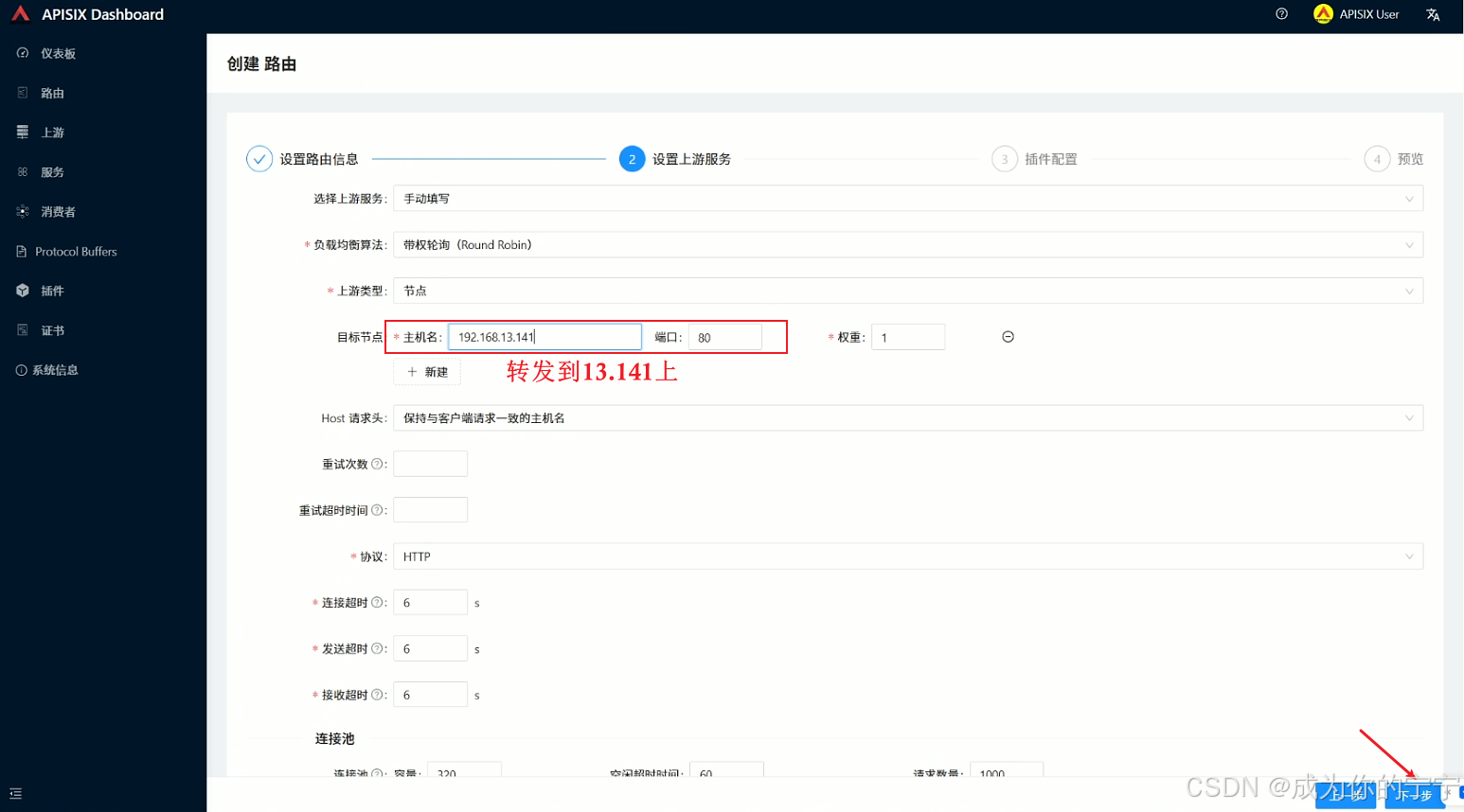

apisix配置路由转发，如果接收 www.test.com/anything 请求，转发至后端192.168.13.141

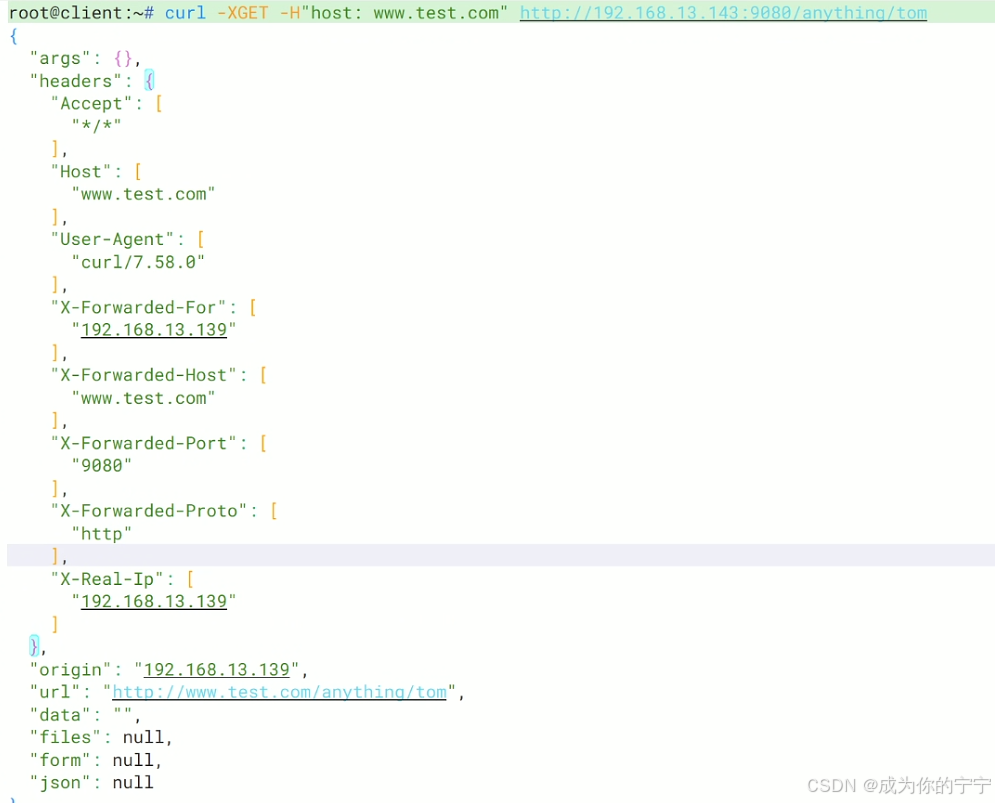

客户端访问apisix就会进行路由转发

yaml 复制代码

root@client:~# curl -XGET -H"host: www.test.com" http://192.168.13.143:9080/anything/tom

yaml 复制代码

## 如果访问其它路径就报错
root@client:~# curl -XGET -H"host: www.test.com" http://192.168.13.143:9080/other/alice
{"error_msg":"404 Route Not Found"}

3.2 APISIX API访问

APISIX通过端口9108/TCP提供API访问，我们可以利用API直接配置路由规则

yaml 复制代码

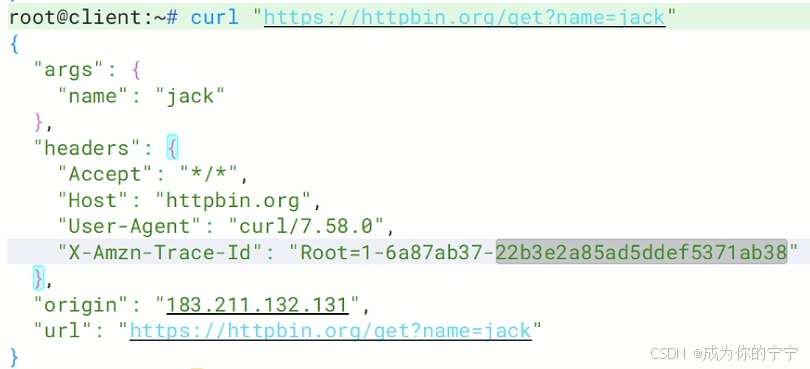

root@client:~# curl "https://httpbin.org/get?name=jack"

在apisix上直接用API配置路由规则，通过 Admin API 创建 ID 为 1 的路由；仅匹配 Host 为www.test2.com、GET 方法、路径/get的请求；采用轮询负载均衡，将请求转发至后端节点192.168.13.141:80

yaml 复制代码

root@apisix:~# curl http://127.0.0.1:9180/apisix/admin/routes/1 \
-H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -i -d '
{
    "name": "httpbin-test2",
    "methods": ["GET"],
    "hosts": ["www.test2.com"],
    "uri": "/get",
    "upstream": {
        "type": "roundrobin",
        "nodes": {
            "192.168.13.141:80": 1
        }
    }
}'

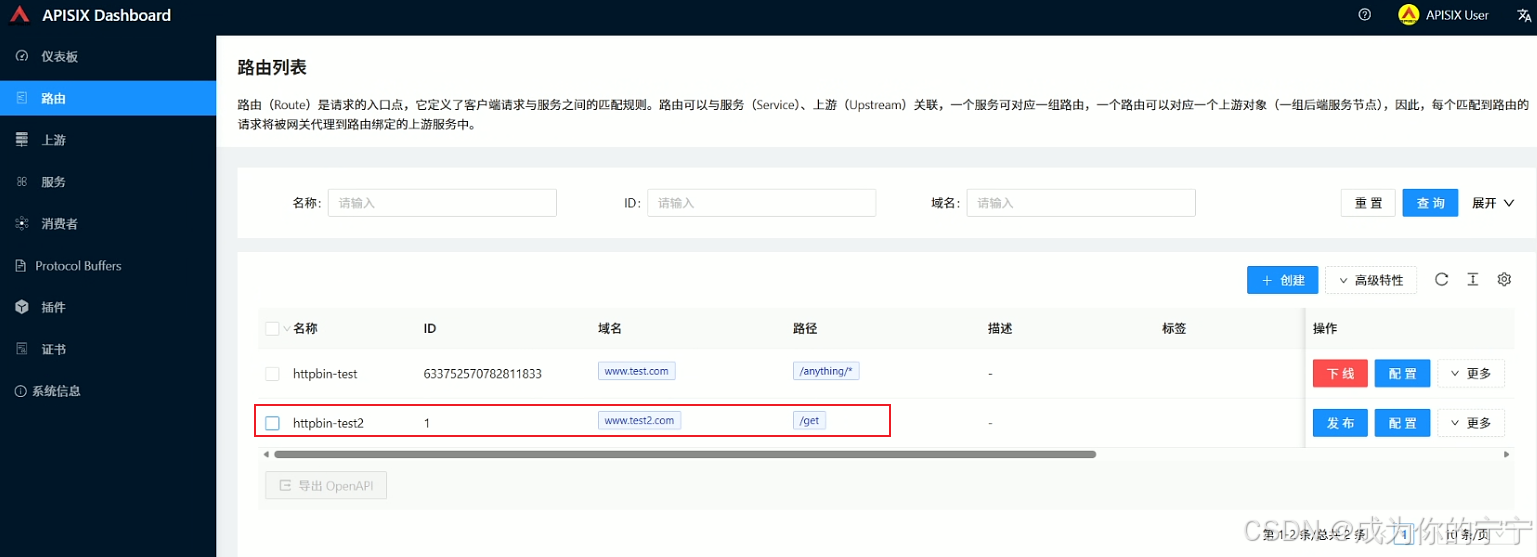

上述命令执行后，会直接在dashboard上刷新出路由规则

yaml 复制代码

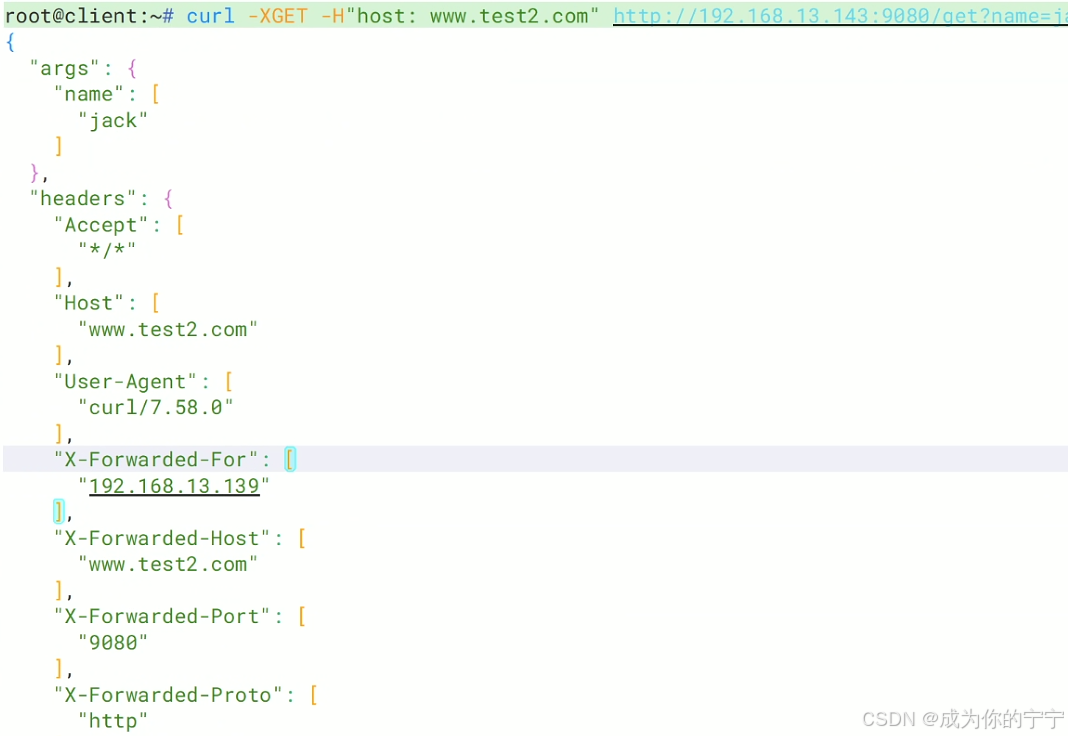

root@client:~# curl -XGET -H"host: www.test2.com" http://192.168.13.143:9080/get?name=jack

3.3 Apache APISIX集成Nacos实现服务发现

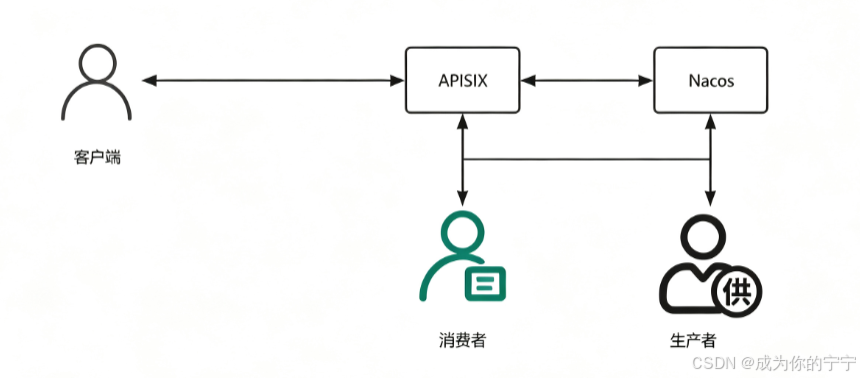

实验目的：搭建Nacos注册中心，实现生产者、消费者服务注册与调用；同时配置APISIX网关，对外暴露统一路由，将指定请求转发至消费者服务，验证服务发现与网关代理能力

主机名	IP地址	作用说明
etcd	192.168.13.138	部署etcd存储、APISIX‑Dashboard；可视化配置网关路由规则
client	192.168.13.139	客户端测试机器，用于发起访问请求
nacos	192.168.13.140	Nacos服务注册中心，完成服务注册与服务发现
producer	192.168.13.141	服务生产者，提供 `/hello` 网页接口服务，注册到Nacos
consumer	192.168.13.142	服务消费者；访问 `/call` 接口，通过Nacos服务发现调用producer提供的接口
apisix	192.168.13.143	APISIX网关节点；请求访问 `/jack` 时，转发至后端 `192.168.13.142/call`

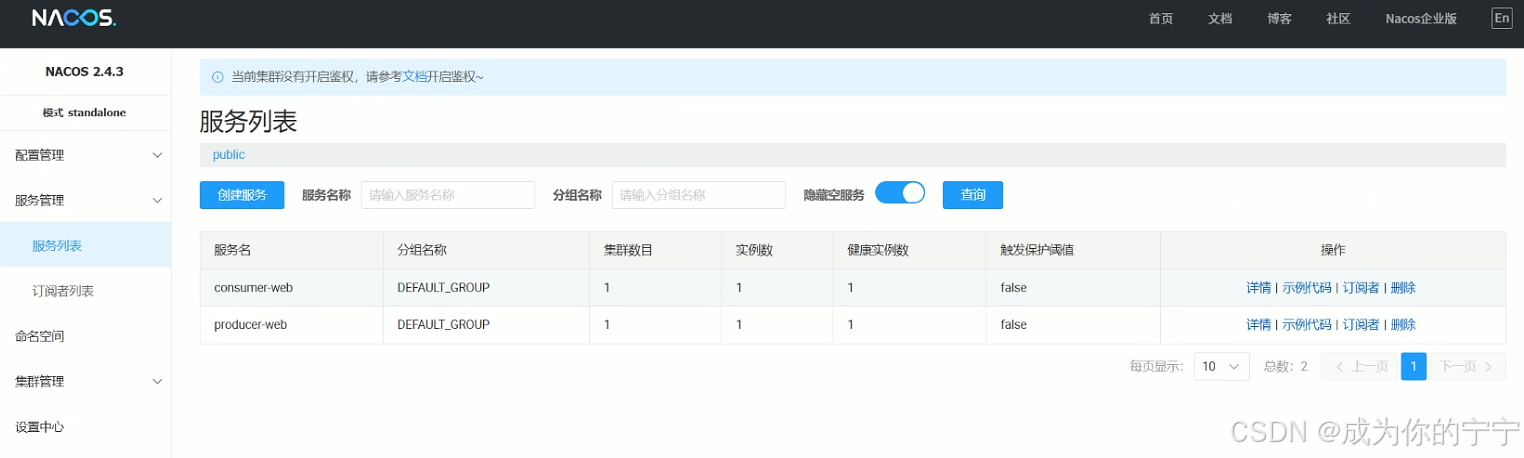

目前我的消费者和生产者都已经注册到nacos上了

yaml 复制代码

## 访问生产者
root@client:~# curl 192.168.13.141:8080/hello
Hello ! I am producer ! 请求通过了!

## 访问消费者的/call会调用生产者程序
root@client:~# curl 192.168.13.142:8080/call
Hello ! I am producer ! 请求通过了!

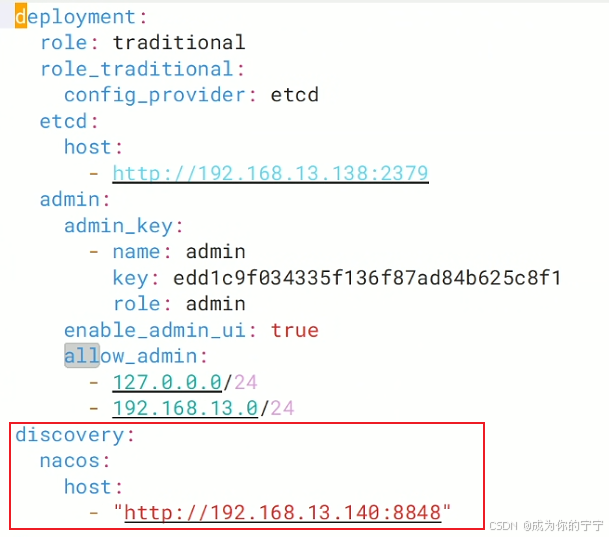

修改apisix配置，添加nacos地址，然后重启apisix

yaml 复制代码

root@apisix:~# vim /usr/local/apisix/conf/config.yaml
discovery:
  nacos:
    host:
      - "http://192.168.13.140:8848"

在apisix中创建路由转发，调用 apisix admin api 创建 ID 为 2 的路由

匹配 Host 为www.jack.org、GET 请求、路径/call；启用 Nacos 服务发现，从 Nacos 获取consumer‑web服务实例，轮询转发请求，并透传客户端 Host 头部给后端微服务

yaml 复制代码

root@apisix:~# curl http://127.0.0.1:9180/apisix/admin/routes/2 -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1' -X PUT -d '{
    "uri": "/call",
    "name": "apisix-java",
    "methods": ["GET"],
    "hosts": ["www.jack.org"],
    "upstream": {
        "type": "roundrobin",
        "scheme": "http",
        "discovery_type": "nacos",
        "pass_host": "pass",
        "service_name": "consumer-web"
    }
}'

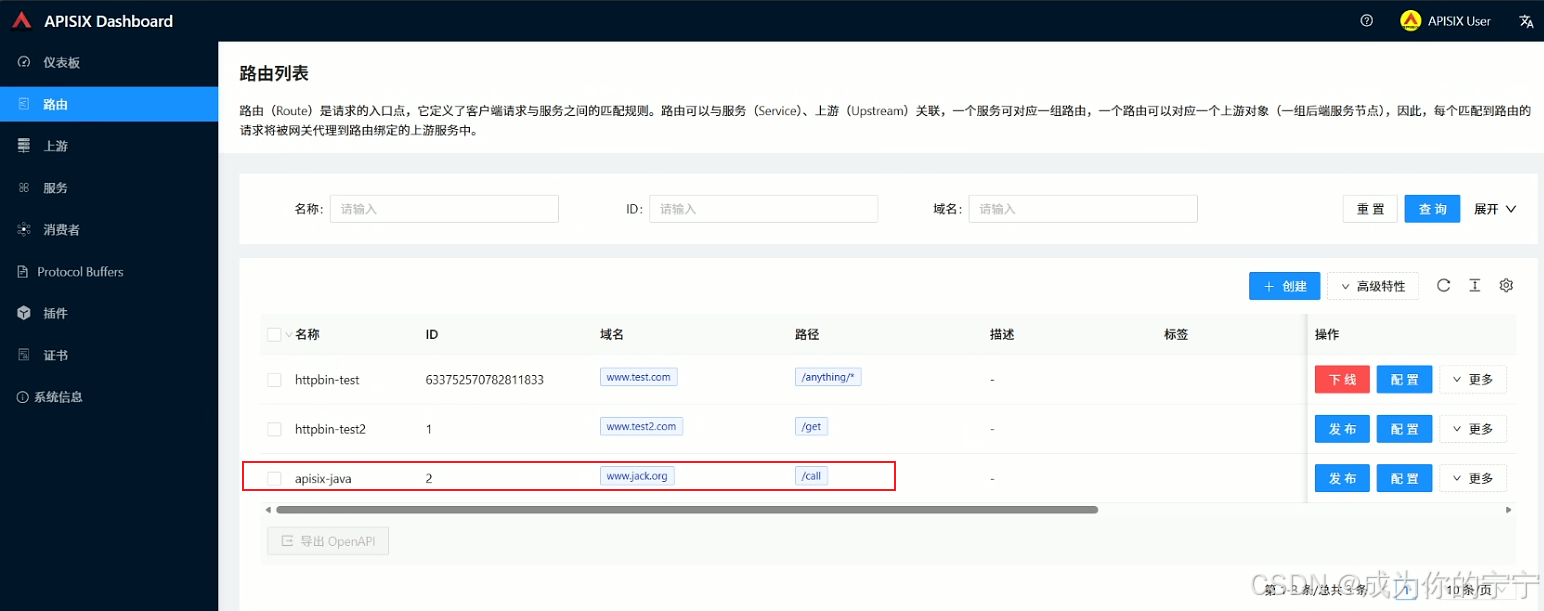

可以看到dashboard中自动刷新出路由规则

模拟客户端访问

yaml 复制代码

root@client:~# curl -H "Host:www.jack.org" http://192.168.13.143:9080/call
Hello ! I am producer ! 请求通过了!

至此，我们就实现了 APISIX 网关的路由转发。配合 Nacos 服务发现，网关不再写死后端节点 IP，能够自动感知微服务实例的新增、下线，动态获取可用服务实例并做负载均衡转发，在微服务架构中至关重要。客户端只访问 APISIX 网关入口，由网关完成服务寻址和流量分发，实现了请求统一接入，降低客户端与后端服务的耦合度
