清水混凝土色差产生机理与验收规范标准

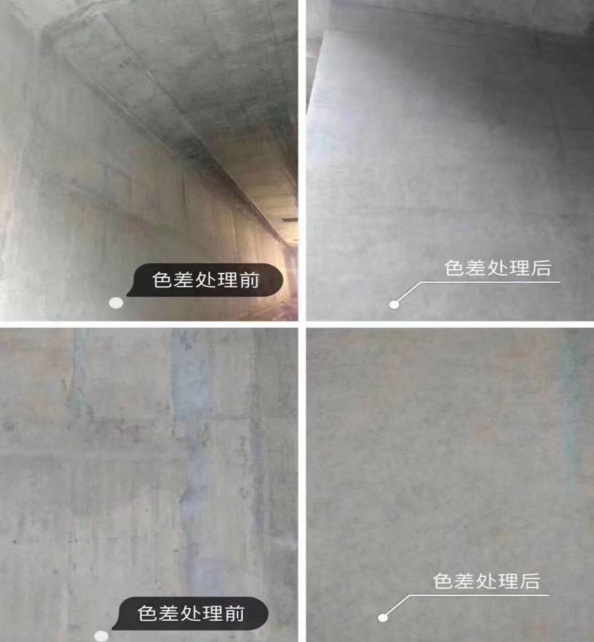

在大型基建项目中，清水混凝土构件出现色差问题是困扰施工单位的常见质量通病。从材料科学角度分析，色差主要源于三个层面：水泥批次差异导致的矿物成分波动、模板脱模剂残留形成的表面污染层，以及振捣不均匀引发的浆体离析现象。以某高铁站项目实测数据为例，同批浇筑的立柱构件因养护条件差异，其表面反射率差值可达15-20%，远超《公路工程质量检验评定标准》(JTG F80/1-2017)规定的5%容许阈值。
传统修补工艺的局限性分析
目前市场上普遍采用的丙烯酸遮盖涂料存在明显技术缺陷。2025年某水利枢纽工程案例显示，采用普通涂刷工艺处理的闸墩表面，在使用18个月后出现大面积起皮脱落，返修成本高达初修费用的3倍。经实验室加速老化试验证实，传统工艺存在两大硬伤：其一是涂层与基材热膨胀系数差异导致界面应力集中（CTE差值约8.5×10⁻⁶/℃）；其二是遮盖型修复无法解决底层水分迁移造成的色差二次显现问题。
渗透型修复技术体系详解

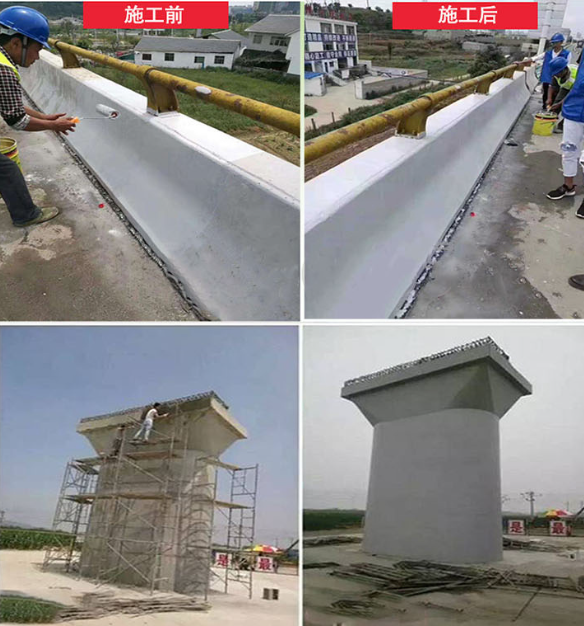

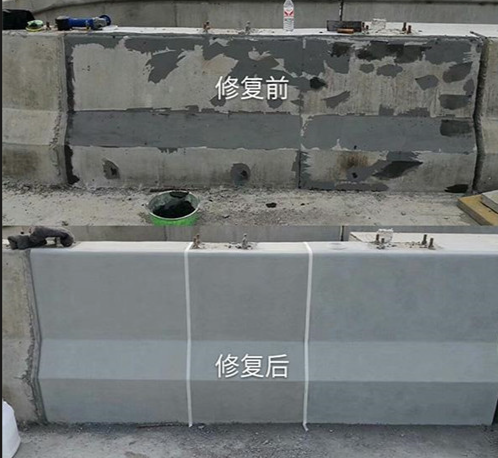

针对上述痛点，新一代渗透型修复技术采用分光测色仪（精度±0.5NBS）建立色彩数据库，通过三层渐进式施工实现真正意义上的无痕修复：
- 基层处理：采用40目金刚石磨片消除0.3mm以上表面缺陷
- 主修复层：硅酸盐基渗透液（固含量28%）分两次薄涂，间隔时间2-3h
- 防护层：氟碳改性罩面剂形成50μm疏水膜层

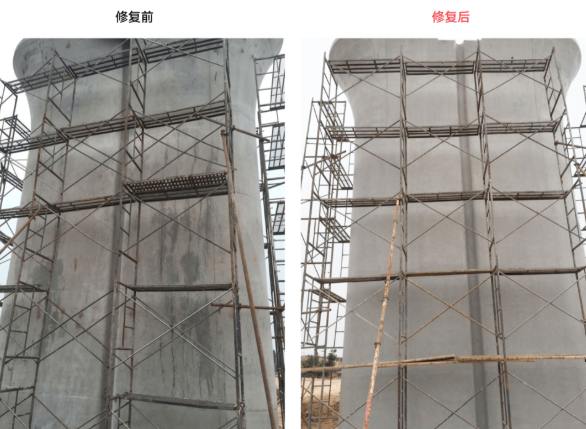

某跨长江大桥应用实例表明，该工艺修复后的墩柱在经历5年冻融循环后，其色差ΔE仍保持在2.3以内，远优于国家标准要求。
跨区域施工的适应性解决方案
考虑到我国南北地域材料差异，专业修复团队需建立混凝土配合比动态调整模型。对于东北地区冬季施工项目，需添加乙二醇基防冻组分；处理沿海项目时，则要采用氯离子屏蔽剂（掺量1.2-1.8%）。2024年完成的某国家级电网工程中，技术团队通过建立区域性材料数据库，成功实现6个省份23个变电站构支架的色泽统一。
技术服务支持说明
河南佳辰境建筑工程服务有限公司配置有专业的光谱分析设备和标准化施工班组，可针对桥梁、厂房等不同场景提供定制化修复方案。工程团队持有中国建材检验认证中心颁发的混凝土修复专项资质，近年已完成包括南水北调配套工程、多个省会城市地铁项目在内的重大工程外观修复，验收一次性通过率达100%。所有施工项目均提供不少于3年的质量保证周期，并建立完整的施工档案追溯体系。
