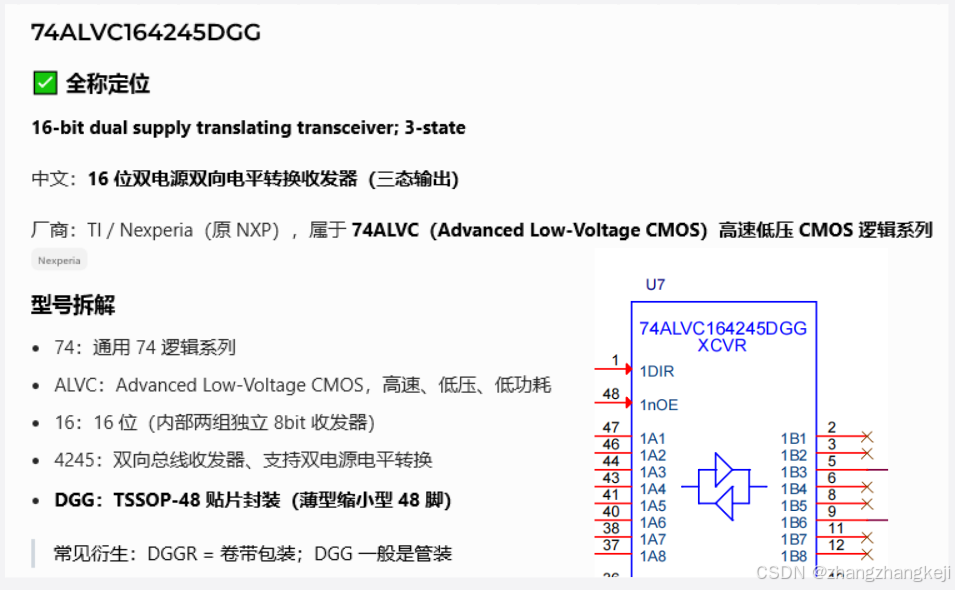

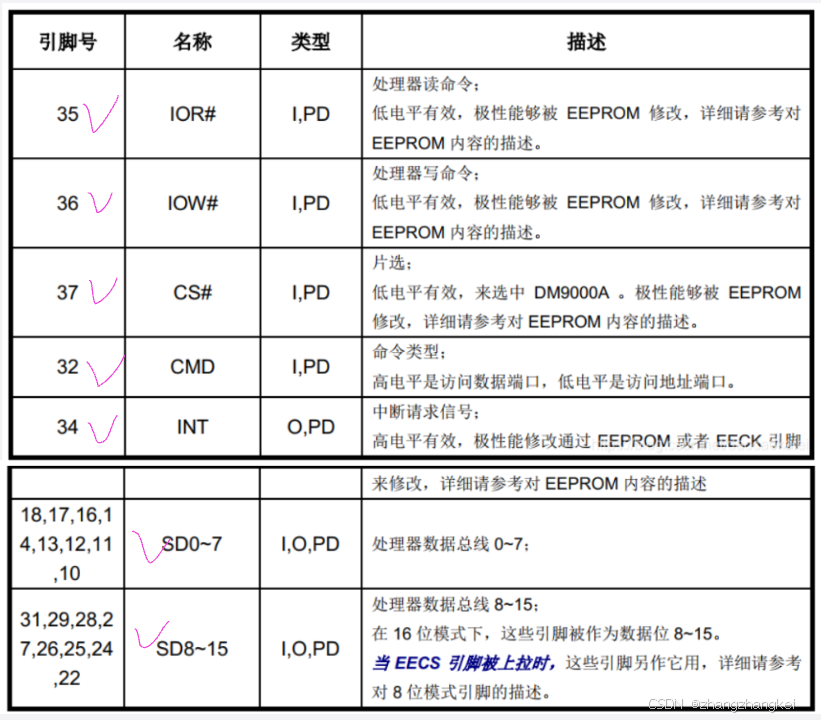

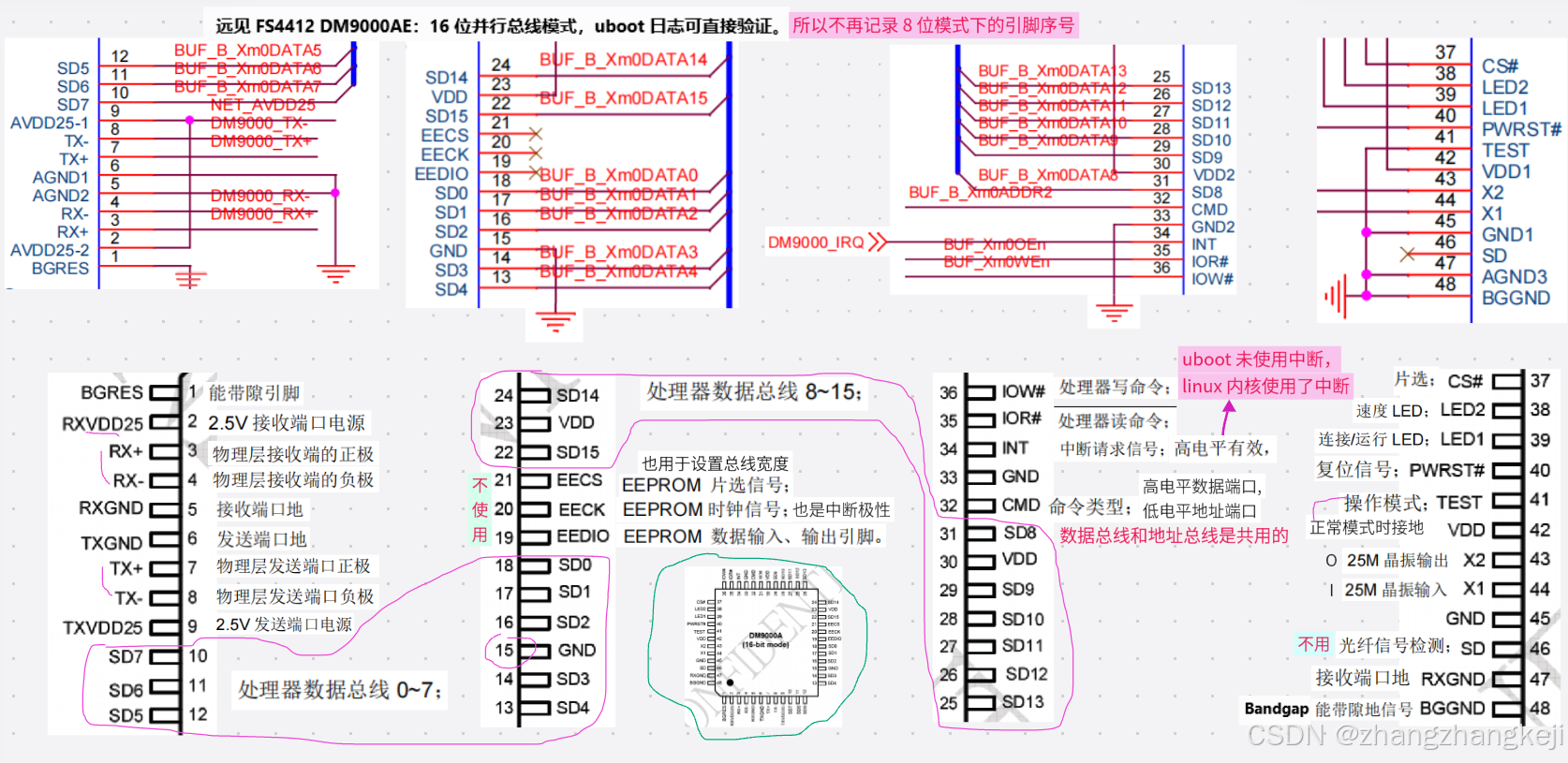

（277）这 48 个引脚的功能 ：
++ 引脚分析，只关注这几个 ：
++ cmd 引脚 ：
（278）开发板 FS4412 的网卡 DM9000A 连接到了 SROM 控制器，以下的 数据线、地址线 和 信号线 连接 。
- SD0~15
SD0~15: 16 位数据线连接到引脚 BUF_B_Xm0DATA0:15 ,由 CMD 引脚决定访问类型。
++

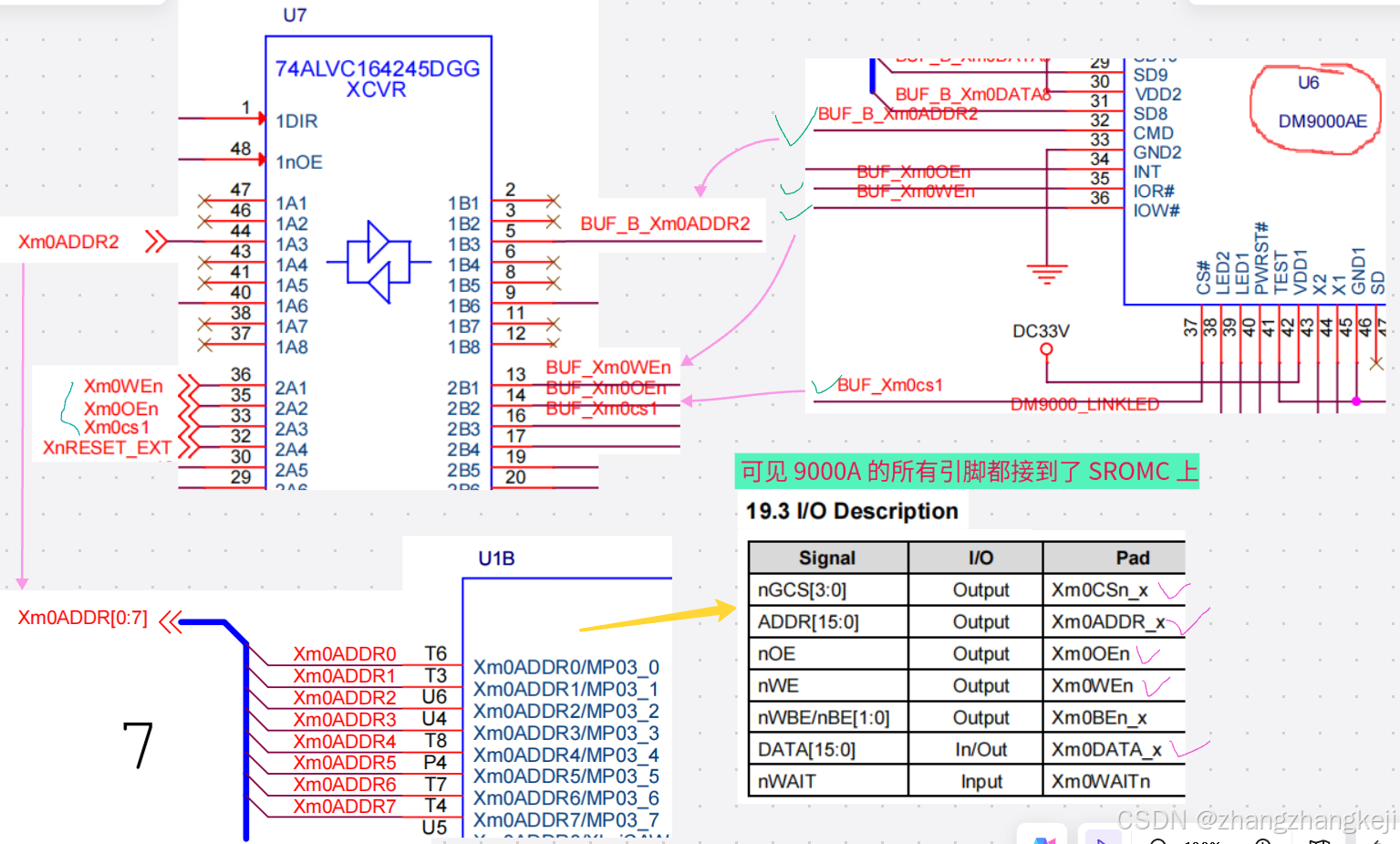

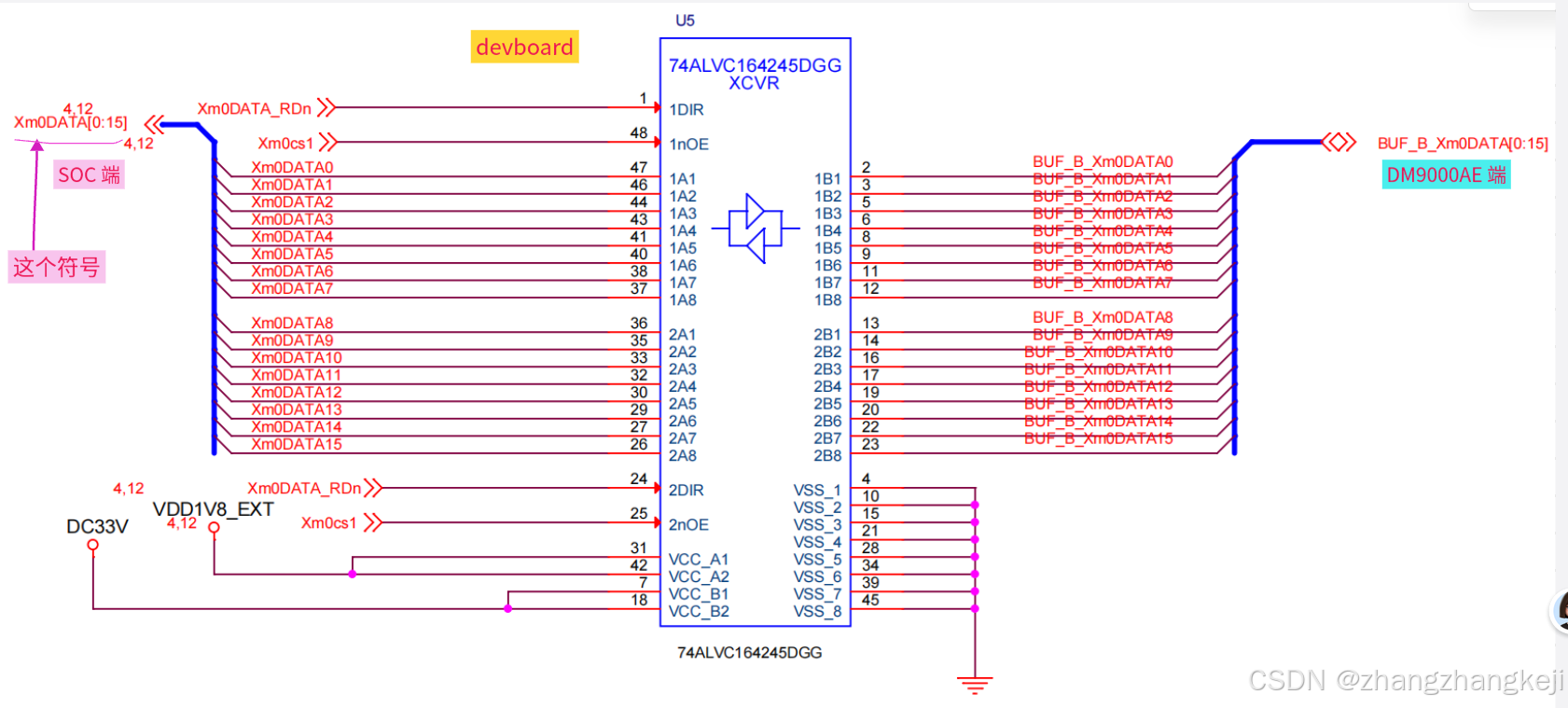

++ 看看 9000A 的数据总线的引脚接到了 soc 的哪里 ：
++ 以及 ：

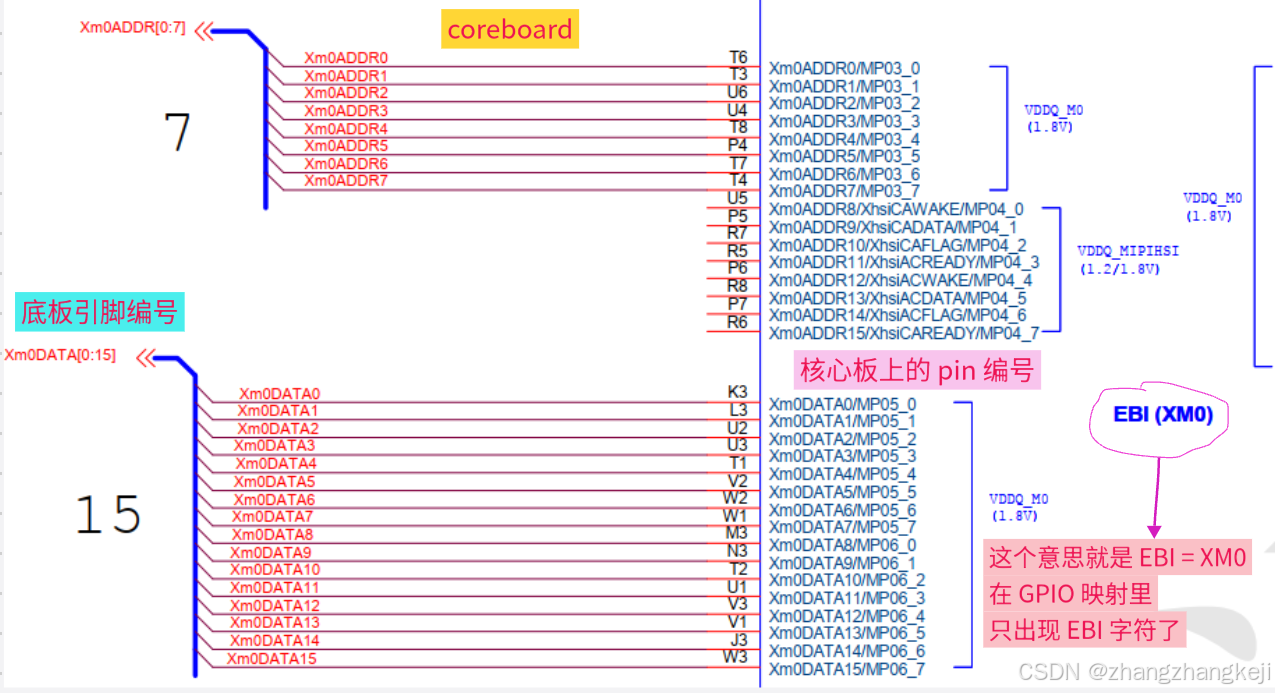

++ 可见数据和地址线都连接到了 SOC 的 XM0 上。

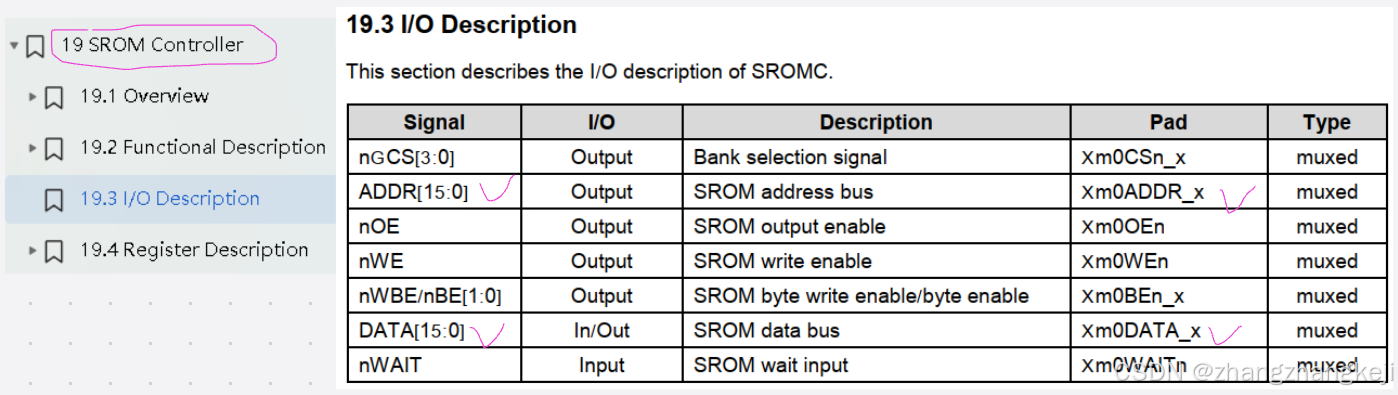

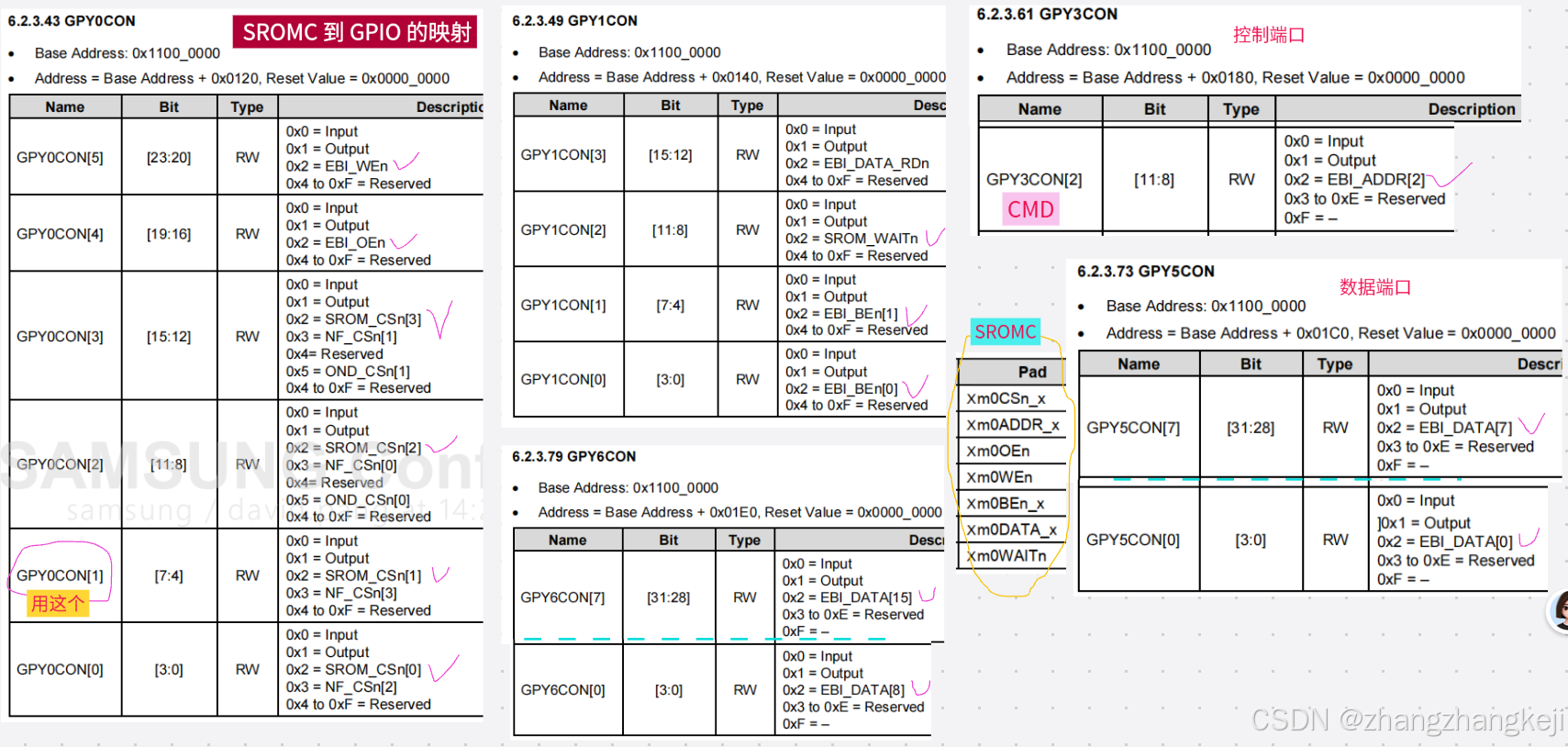

++ 数据线和信号线对应的 SROMC 的引脚如上图 。这些 pin 往往是复用 GPIO 口的。接着还要找 GPIO。查找 空闲的 GPIO 口是巨量的重要的工作。

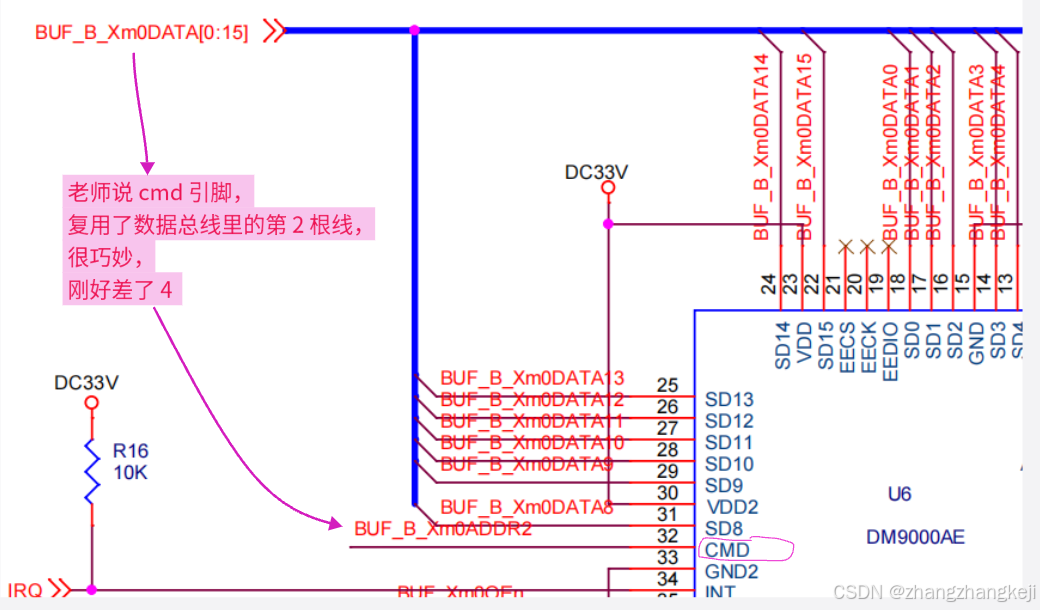

++ 接着看其它的重要的控制引脚的连接 ：

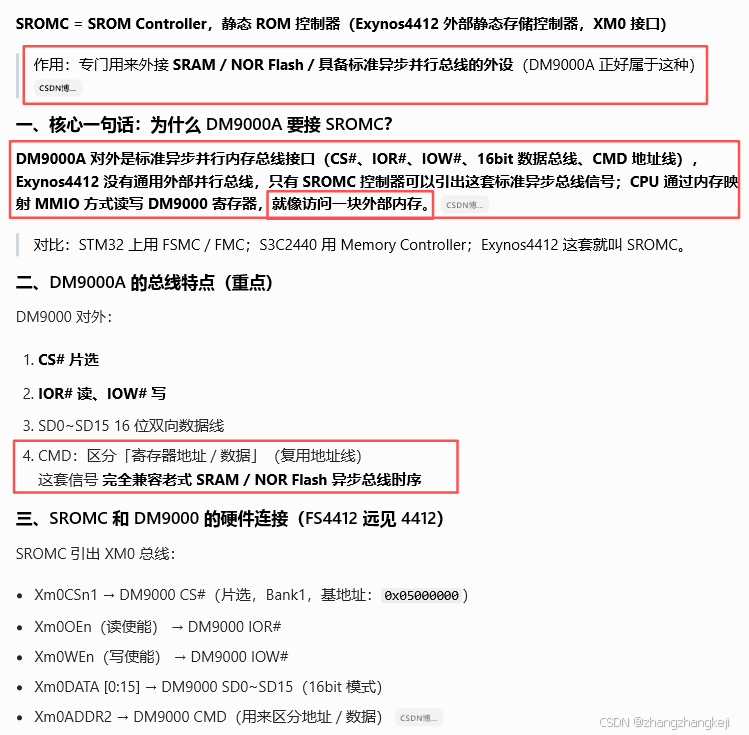

（279） 9000A 为啥要接到 SROMC 上，跟 SROMc 有啥关系啊 ？
（280）引脚映射汇总 ：
bash
dm9000 外围电路 转换电路 soc
CMD--------BUF_B_Xm0ADDR2--------Xm0ADDR2-----Xm0ADDR2
IOR--------BUF_Xm0OEn------------Xm0OEn-------Xm0OEn
IOW--------BUF_Xm0WEn------------Xm0WEn-------Xm0WEn
CS---------BUF_Xm0cs1------------Xm0cs1-------Xm0CSn1++
++ cmd ， 高电平数据，低电平地址 ：

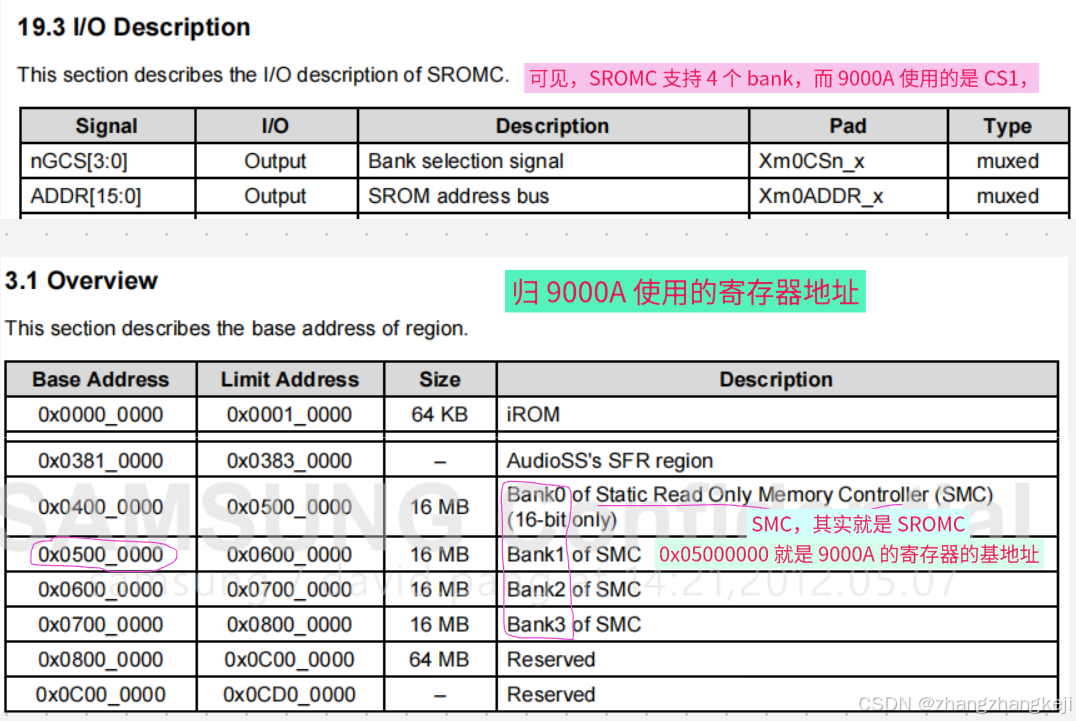

CMD 拉高， 此时向 0X05000000 + 4 地址上读写的数据便是 DM9000A 的数据
CMD 拉低， 此时向 0X05000000 地址上读写的数据便是 DM9000A 的内部寄存器地址

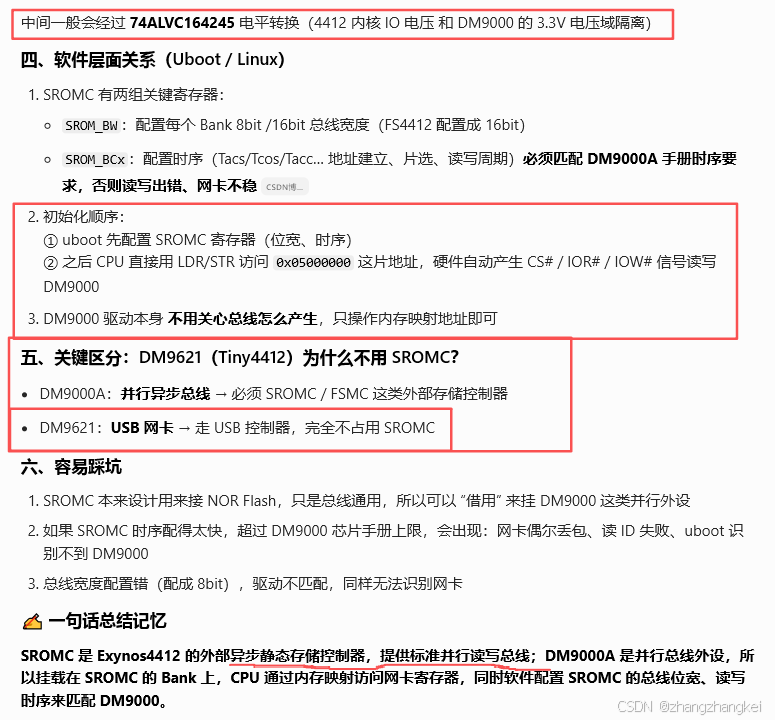

设置 exynos4412 的 bank1 的硬件位宽,时序,因为不同的硬件,涉及的数据收发都不同。

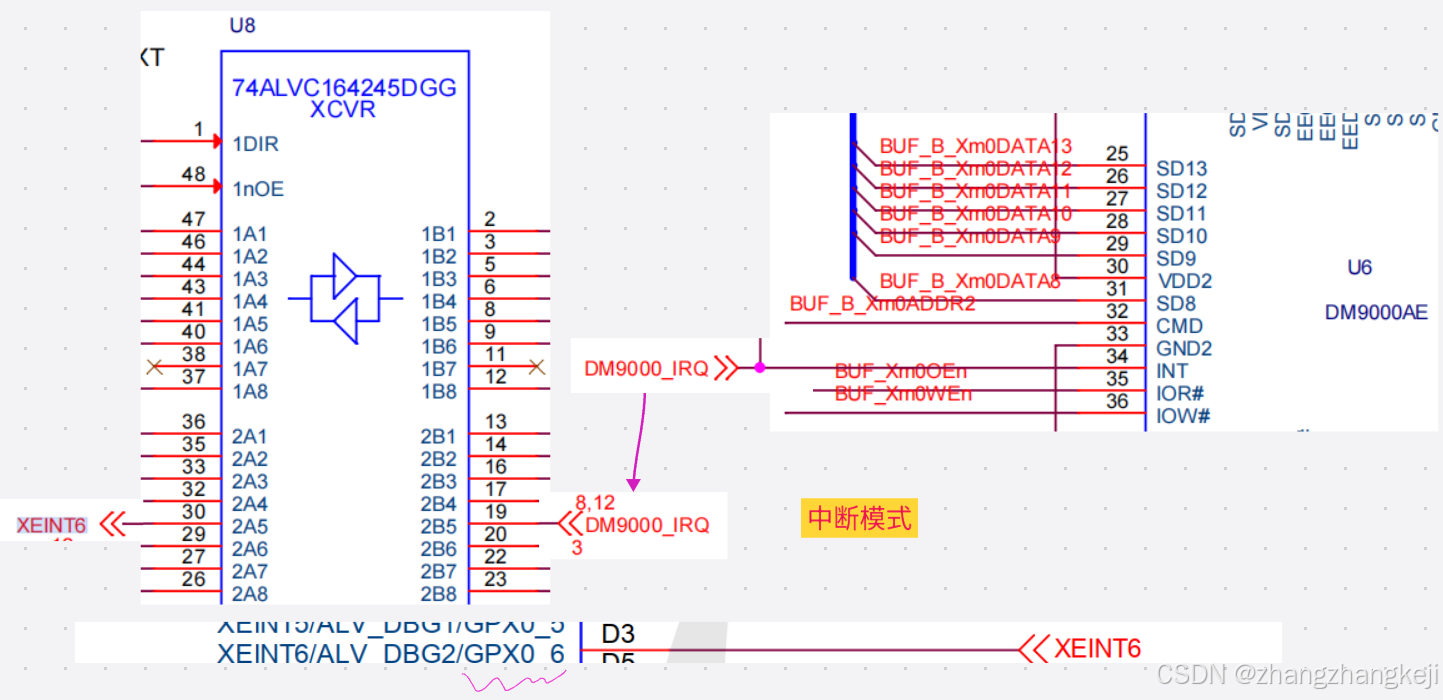

（281）uboot 中的 DM9000A 的驱动没有用到中断 ：
（282）
（283）
