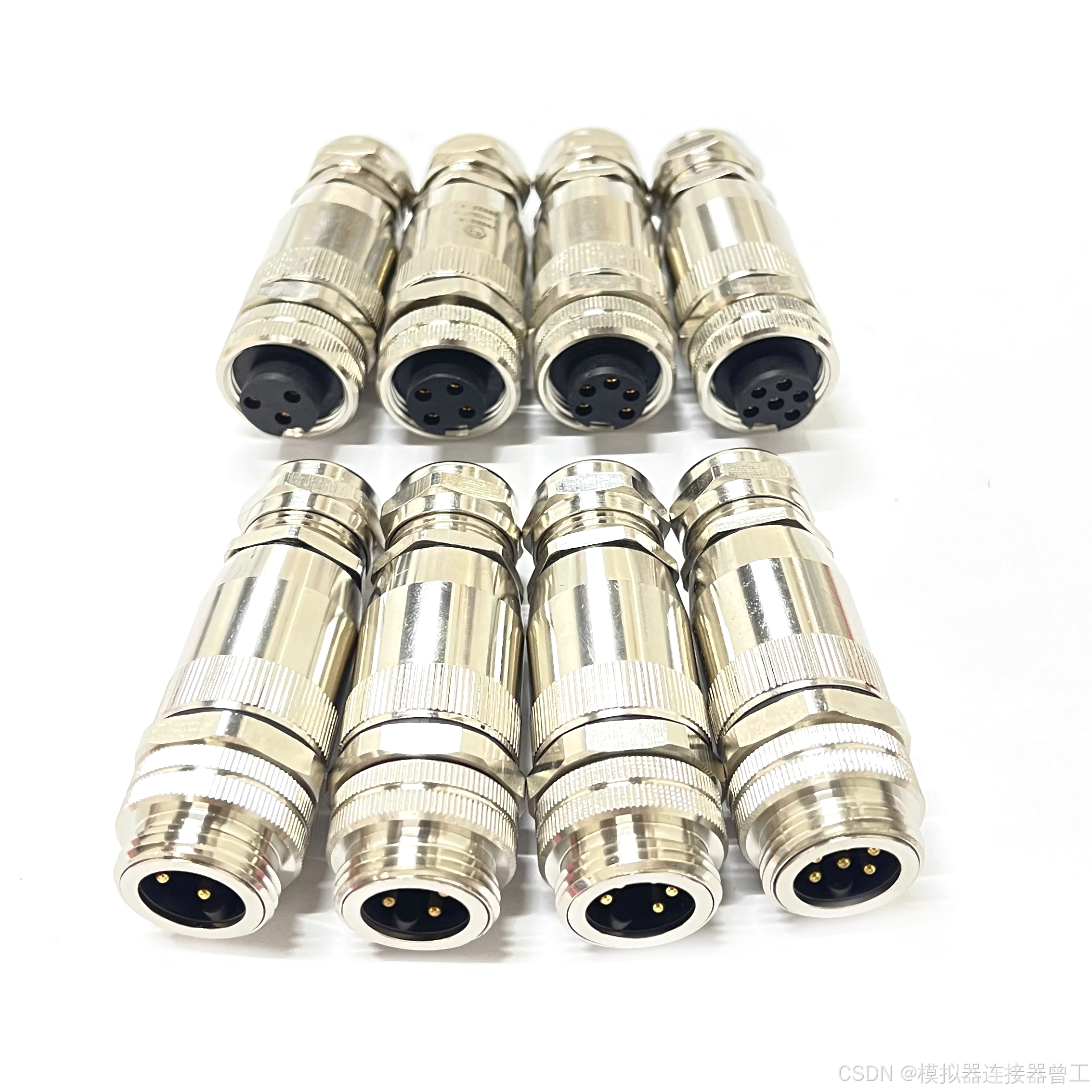

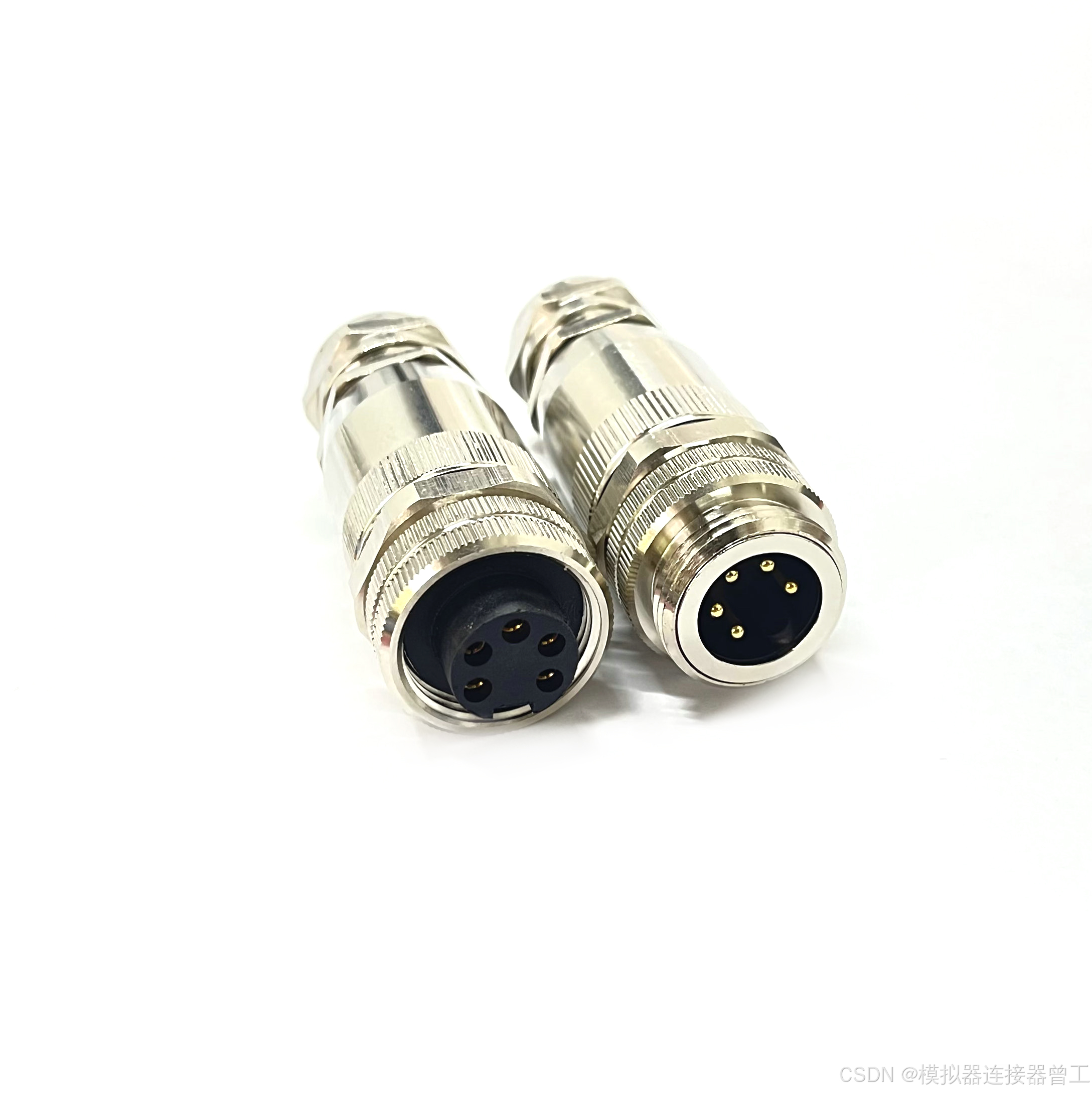

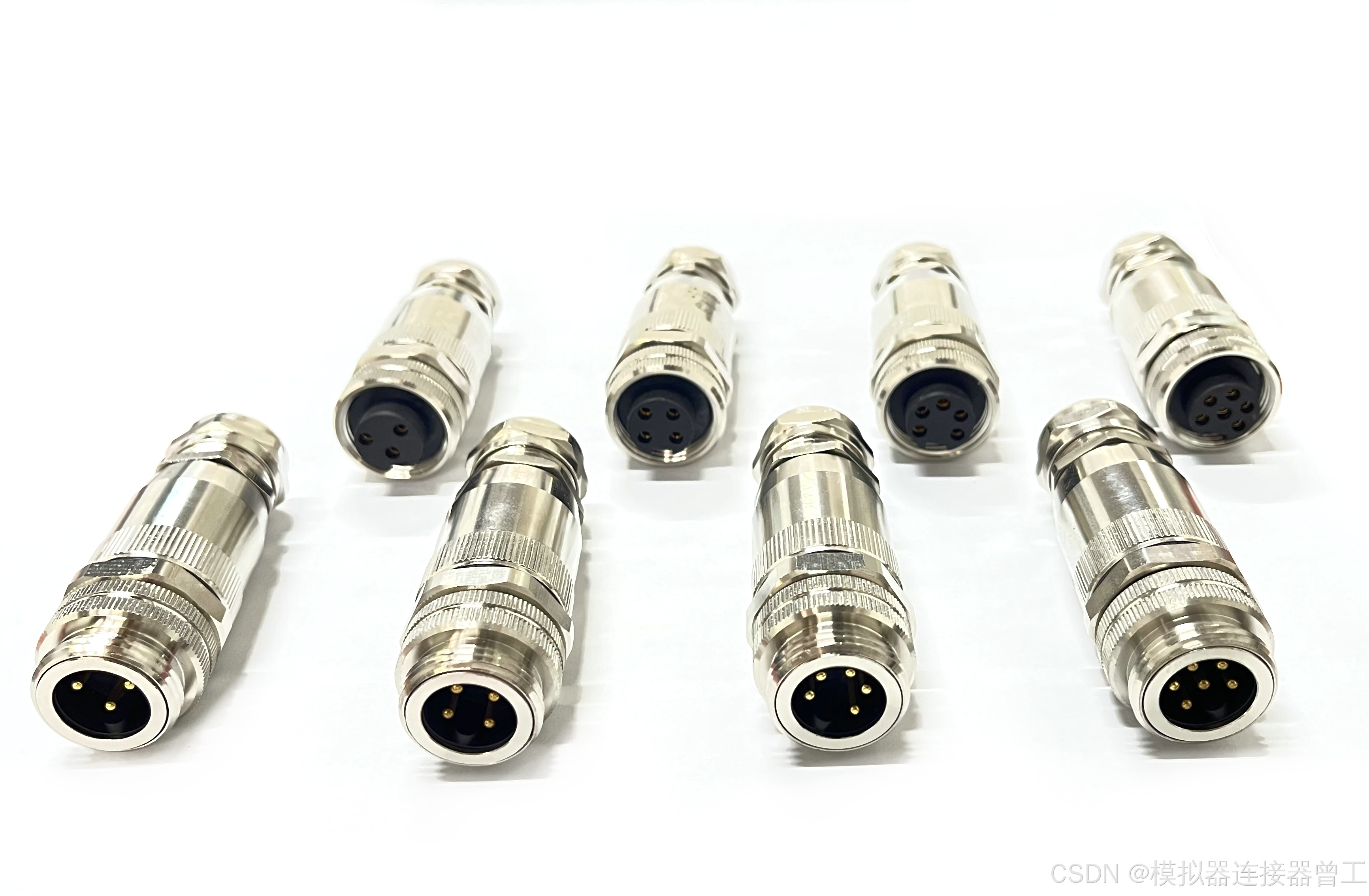

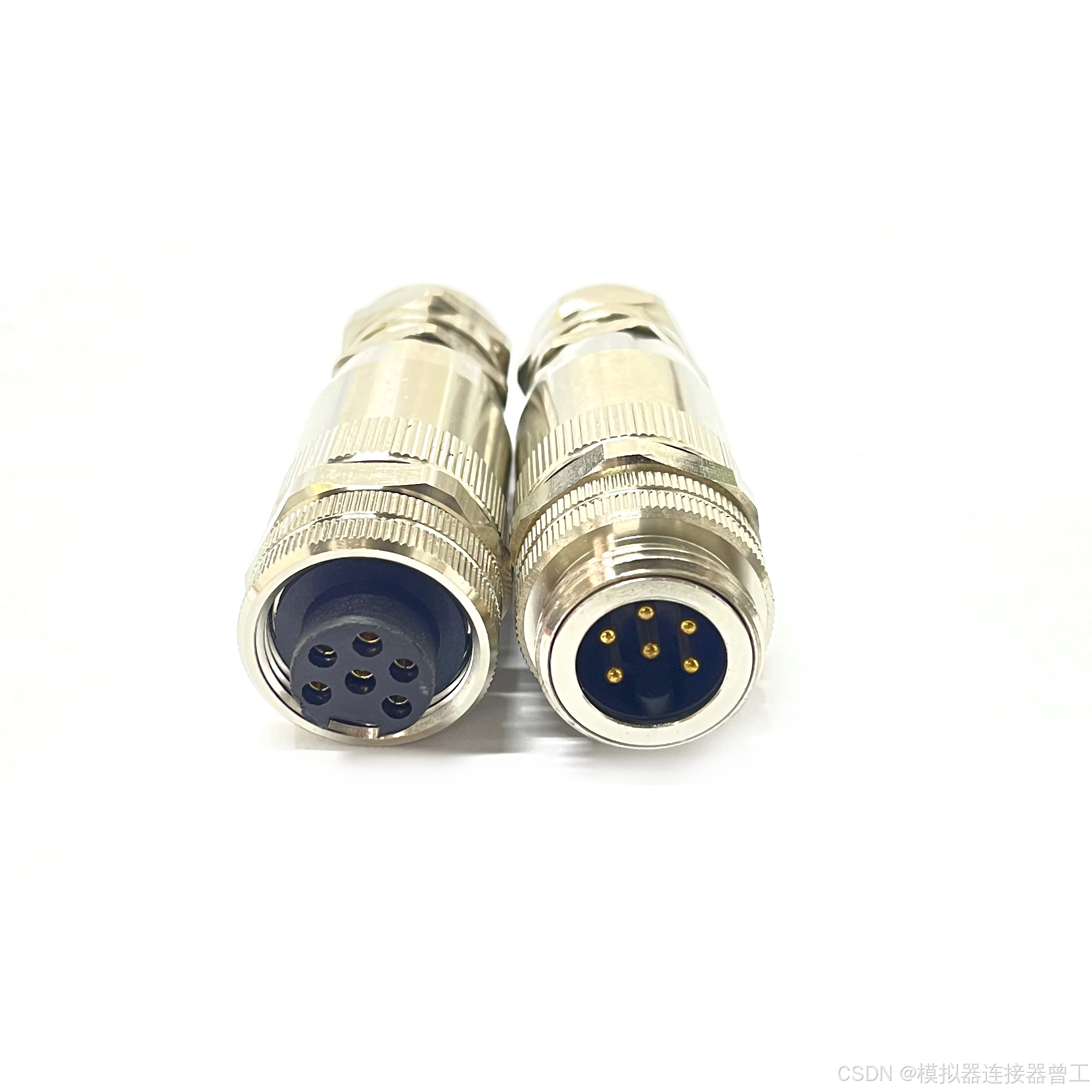

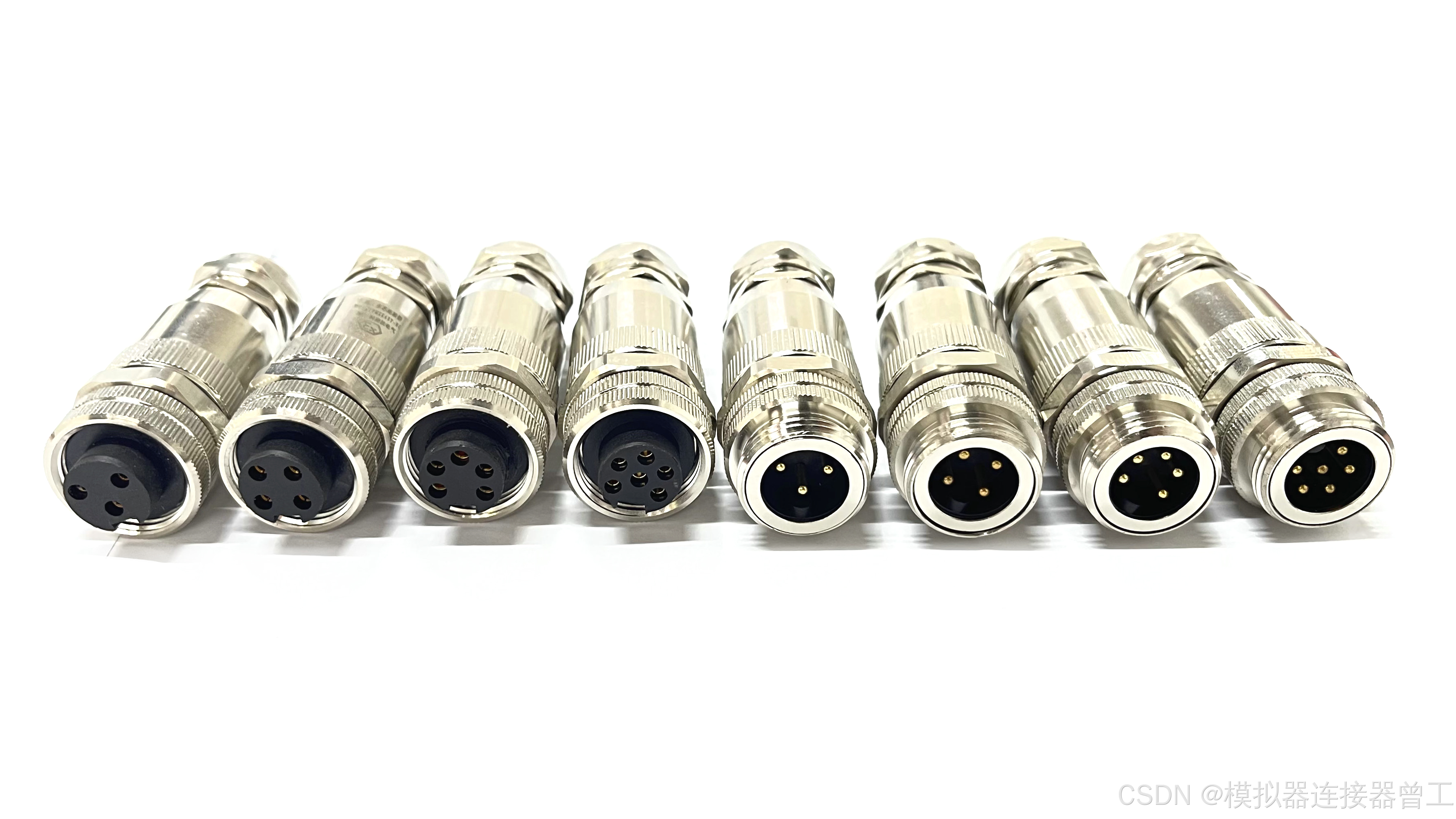

在石油化工、煤矿等爆炸性环境中，大电流防爆连接器的选型往往面临"体积大、接线复杂"的痛点。而小体积免焊接型7/8螺纹防爆连接器 通过紧凑的结构设计和螺丝压接端子，在更小的空间内实现了同样的电气性能，现场接线也只需一把螺丝刀即可完成。本文从芯数功能定位、参数对比、选型要点三个维度，系统解析3芯至6芯的选型逻辑。
一、芯数功能定位速览
7/8螺纹防爆连接器的芯数从3芯到6芯（部分可达8芯），不同芯数对应不同的功能定位：
| 芯数 | 典型功能分配 | 适用场景 |
|---|---|---|
| 3芯 | 单相电源+PE（L/N/PE）或三相无中性线（L1/L2/PE） | 单相设备、小功率电机 |
| 4芯 | 三相电源+PE（L1/L2/L3/PE） | 最常用------三相电机、加热器、压缩机 |
| 5芯 | 三相五线制（L1/L2/L3/N/PE）或三相电源+控制信号 | TN-S配电系统，或带启停控制的电机 |
| 6芯 | 三相电源+控制信号（L1/L2/L3/PE+信号2芯） | 带温度、压力反馈的电机/泵组 |
二、核心参数对比
| 参数维度 | 3芯 | 4芯 | 5芯 | 6芯 |
|---|---|---|---|---|
| 额定电压 | 600V AC | 600V AC | 600V AC | 600V AC |
| 额定电流 | 20-25A | 20-25A | 20-25A（电源芯） | 20-25A（电源芯） |
| 接触件规格 | #12（2.4mm针径） | #12（2.4mm针径） | 电源#12，信号#16 | 电源#12，信号#16 |
| 导线截面积 | 2.5-4.0mm² | 2.5-4.0mm² | 电源2.5-4.0，信号0.75-1.0 | 电源2.5-4.0，信号0.75-1.0 |
| 接线方式 | 螺丝压接（免焊接） | 螺丝压接（免焊接） | 螺丝压接（免焊接） | 螺丝压接（免焊接） |
| 防护等级 | IP66/IP67 | IP66/IP67 | IP66/IP67 | IP66/IP67 |
| 适用区域 | Zone 1/2（Ex eb/Ex db） | Zone 1/2（Ex eb/Ex db） | Zone 1/2（Ex eb/Ex db） | Zone 1/2（Ex eb/Ex db） |
三、防爆型式与认证
| 防爆型式 | 防爆标志 | 适用区域 | 能否带电插拔 | 结构特点 |
|---|---|---|---|---|
| 隔爆型（Ex d） | Ex db IIC T6 Gb | Zone 1/2 | 可以（经防爆认证） | 厚重外壳，隔爆间隙≤0.15mm |
| 增安型（Ex e） | Ex eb IIC T6 Gb | Zone 1/2 | 不可以（需断电操作） | 轻便结构，增强绝缘 |
| 粉尘防爆（Ex t） | Ex tb IIIC T130°C Db | Zone 21/22 | 不可以 | 完全防尘（IP6X），温度控制 |
在Zone 1场景中，大功率设备通常选用隔爆型（Ex d），中等功率设备可选增安型（Ex e）。**免焊接（螺丝压接）**在现场接线型产品中更为常见，适合现场维修、改造等需要定制长度的场景。
四、免焊接设计的特点
免焊接（螺丝压接）是小体积7/8防爆连接器的核心设计之一：
| 接线方式 | 免焊接（螺丝压接） | 焊接型 |
| :--- | :--- | :--- | :--- |
| 操作工具 | 螺丝刀（无需专用工具） | 烙铁、焊锡（需加热设备和焊接技术） |
| 操作时间 | 约2-3分钟/芯 | 约5-8分钟/芯（含预热和冷却） |
| 现场适用性 | 适合现场维修、禁火区 | 需动火作业，禁火区不适用 |
| 返工便利性 | 松动螺丝即可换线 | 需重新加热除焊 |
| 接触可靠性 | 需控制扭矩（0.5-0.8 N·m），扭矩不当可能导致接触不良或导线损伤 | 焊接质量依赖操作技能 |
| 抗振性 | 中等（螺丝松脱风险） | 较高（焊接连接，无松脱可能） |
在防爆场景中，免焊接设计的核心价值在于：无需动火作业，适合石油化工、煤矿等禁火区现场操作；无需专业焊接技能，普通电工即可完成接线；换线或维修时可快速拆卸，无需重新焊接。
五、选型速查表
| 应用场景 | 推荐芯数 | 推荐防爆型式 | 关键选型依据 |
|---|---|---|---|
| 单相220V设备（加热器、照明） | 3芯 | Ex eb IIB T4 Gb | 增安型成本低，适合无火花设备 |
| 三相380V电机（标准配置） | 4芯 | Ex db IIC T6 Gb | 最常用配置，隔爆型安全可靠 |
| TN-S配电系统（需中性线） | 5芯 | Ex db IIC T6 Gb | 三相五线制，隔爆型满足大功率需求 |
| 带温度/压力反馈的泵组 | 6芯 | Ex db IIC T6 Gb | 电源+信号一体化，减少线缆数量 |
| 现场改造/维修（禁火区） | 依设备需求 | 免焊接型（Ex eb或Ex db） | 免焊接设计，无需动火 |
六、总结
3芯至6芯7/8螺纹小体积免焊接防爆连接器的选型，遵循"芯数定功能、防爆定区域、接线定现场适用性"的逻辑：
-
先定芯数：纯电源选3/4芯（单相选3芯，三相选4芯），需中性线选5芯，需控制信号反馈选6芯。
-
再定防爆型式：大功率设备选Ex d隔爆型，中等功率无火花设备可选Ex e增安型。
-
最后定接线方式：现场维修/改造场景优先选免焊接型（螺丝压接），无需动火，操作简便。
在选型时，若设备安装于Zone 1区域且设备可能产生火花，必须选用隔爆型（Ex d），同时确认产品具备对应的防爆CCC认证或IECEx证书。科学的选型始于对工况的准确评估，而非简单的型号比对。
