摘 要
针对C6132普通车床横向进给系统加工精度低、生产效率不足、手动操作劳动强度大等问题，结合中小制造企业经济性需求，开展其数控改造研究。首先，通过现场检测明确原系统核心缺陷，确定定位精度≤±0.01mm、快移速度≥2000mm/min等改造指标；其次，制定"机械优化+电气搭建+软件调试"一体化改造方案，机械系统采用高精度滚珠丝杠和线性导轨替代原部件，电气系统选用国产经济型伺服系统与PLC，软件采用模块化设计，编写手动/自动进给、安全保护等核心程序；最后，通过系统调试和试切削实验验证改造效果。结果表明，改造后横向进给系统定位精度达±0.008mm，生产效率提升38%，加工废品率降至2.1%，改造总成本控制在2.8万元，投资回收期16个月，完全满足企业生产需求。本次改造方案兼顾精度与经济性，为同类普通车床横向进给系统的数控改造提供了实践参考。
****关键词：****C6132普通车床；横向进给系统；数控改造；伺服控制；加工精度
Abstract ：
Aiming at the problems of low machining accuracy, insufficient production efficiency and high labor intensity of manual operation in the horizontal feed system of C6132 conventional lathe, combined with the economic needs of small and medium-sized manufacturing enterprises, the research on its CNC transformation is carried out. Firstly, the core defects of the original system are clarified through on-site testing, and the transformation indicators such as positioning accuracy ≤±0.01mm and rapid traverse speed ≥2000mm/min are determined. Secondly, an integrated transformation scheme of "mechanical optimization + electrical construction + software debugging" is formulated. The mechanical system adopts high-precision ball screws and linear guides to replace the original components, the electrical system selects domestic economical servo systems and PLC, and the software adopts modular design to write core programs such as manual/automatic feed and safety protection. Finally, the transformation effect is verified through system debugging and test cutting experiments. The results show that after transformation, the positioning accuracy of the horizontal feed system reaches ±0.008mm, the production efficiency is increased by 38%, the processing scrap rate is reduced to 2.1%, the total transformation cost is controlled at 28,000 yuan, and the investment payback period is 16 months, which fully meets the production needs of enterprises. The transformation scheme balances accuracy and economy, and provides a practical reference for the CNC transformation of horizontal feed systems of similar conventional lathes.
Key words ****：****C6132 conventional lathe; horizontal feed system; CNC transformation; servo control; machining accuracy

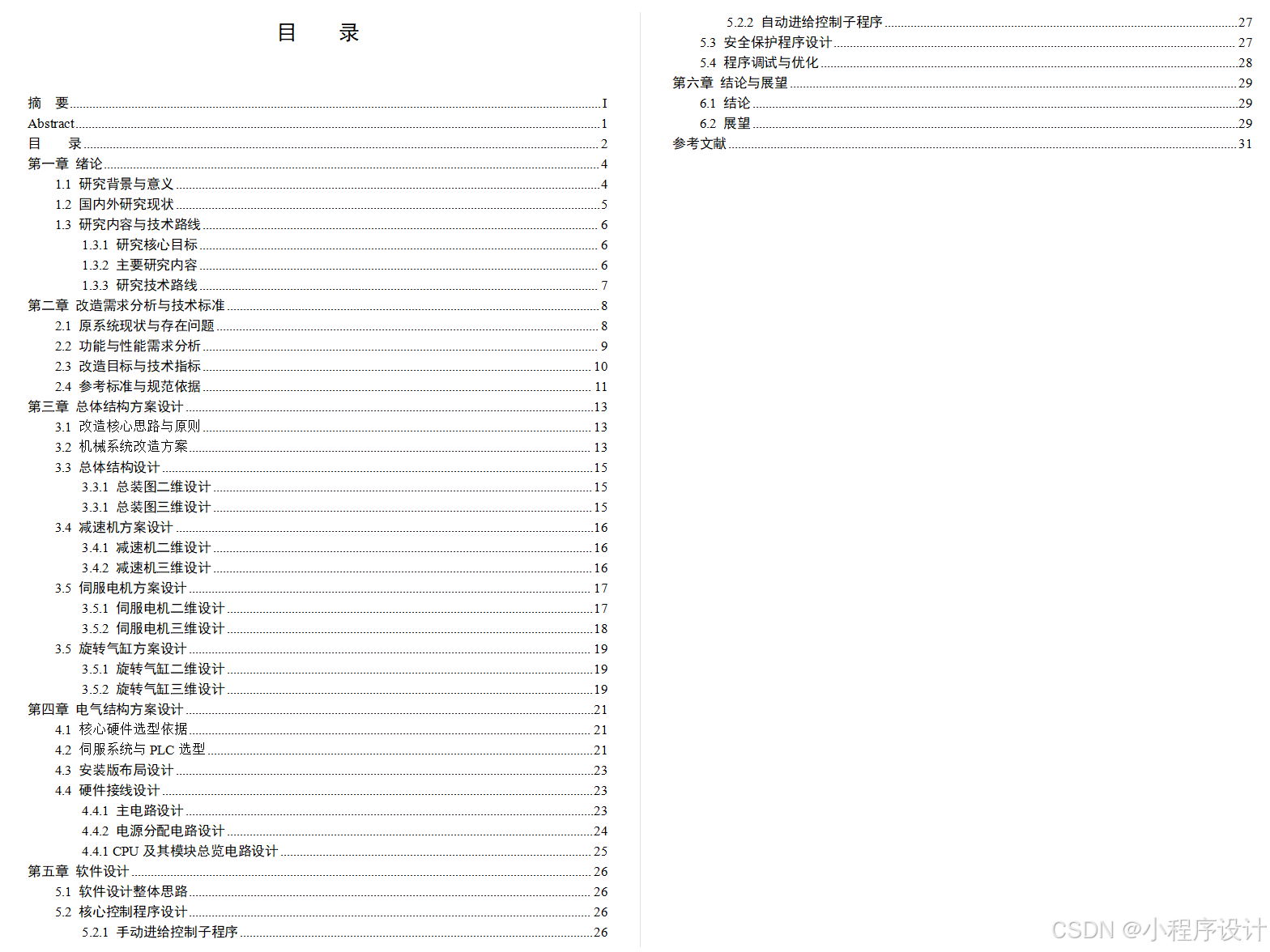

目 录
[摘 要](#摘 要)
[目 录](#目 录)
[第一章 绪论](#第一章 绪论)
[1.1 研究背景与意义](#1.1 研究背景与意义)
[1.2 国内外研究现状](#1.2 国内外研究现状)
[1.3 研究内容与技术路线](#1.3 研究内容与技术路线)
[1.3.1 研究核心目标](#1.3.1 研究核心目标)
[1.3.2 主要研究内容](#1.3.2 主要研究内容)
[1.3.3 研究技术路线](#1.3.3 研究技术路线)
[第二章 改造需求分析与技术标准](#第二章 改造需求分析与技术标准)
[2.1 原系统现状与存在问题](#2.1 原系统现状与存在问题)
[2.2 功能与性能需求分析](#2.2 功能与性能需求分析)
[2.3 改造目标与技术指标](#2.3 改造目标与技术指标)
[2.4 参考标准与规范依据](#2.4 参考标准与规范依据)
[第三章 总体结构方案设计](#第三章 总体结构方案设计)
[3.1 改造核心思路与原则](#3.1 改造核心思路与原则)
[3.2 机械系统改造方案](#3.2 机械系统改造方案)
[3.3 总体结构设计](#3.3 总体结构设计)
[3.3.1 总装图二维设计](#3.3.1 总装图二维设计)
[3.3.1 总装图三维设计](#3.3.1 总装图三维设计)

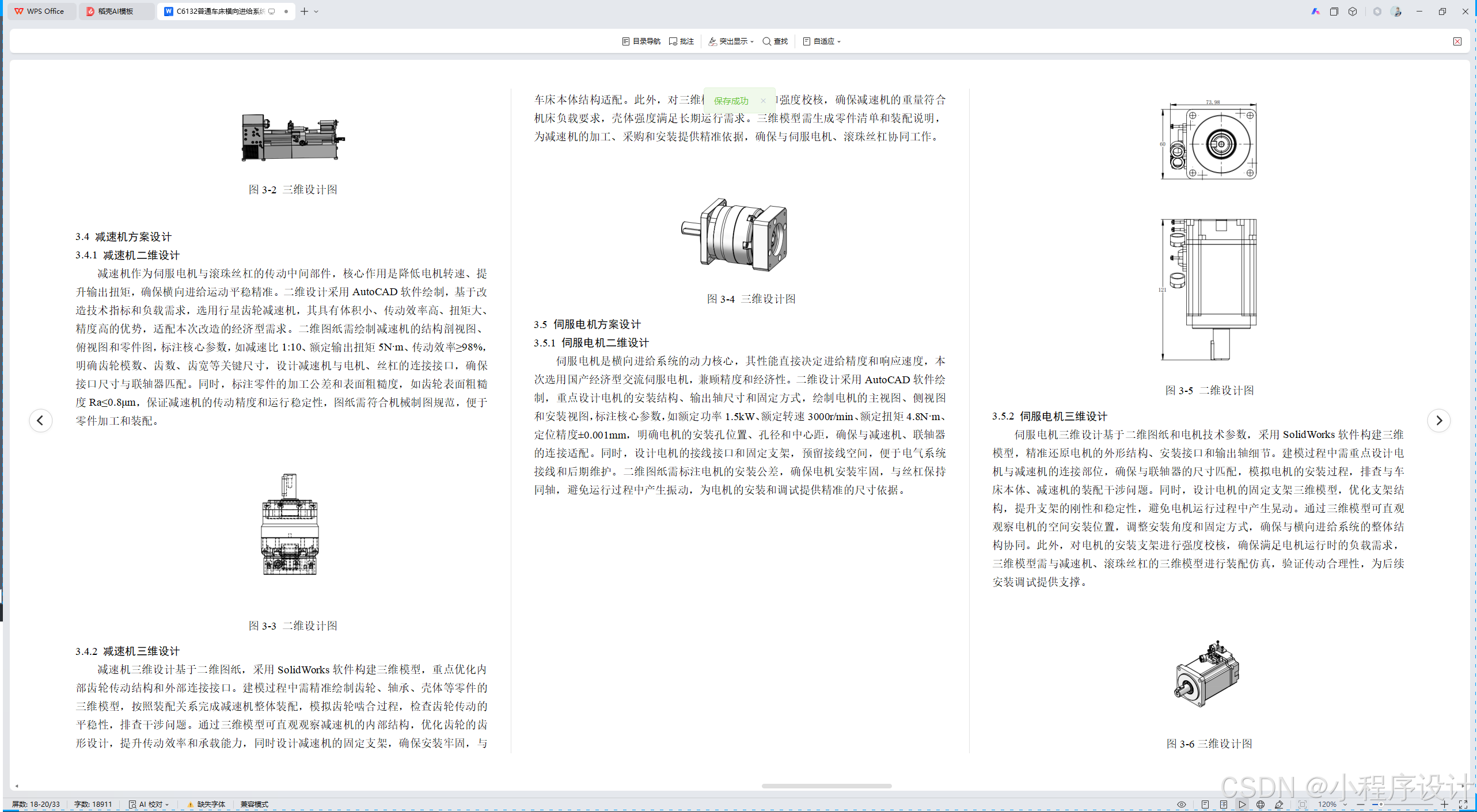

[3.4 减速机方案设计](#3.4 减速机方案设计)
[3.4.1 减速机二维设计](#3.4.1 减速机二维设计)
[3.4.2 减速机三维设计](#3.4.2 减速机三维设计)
[3.5 伺服电机方案设计](#3.5 伺服电机方案设计)
[3.5.1 伺服电机二维设计](#3.5.1 伺服电机二维设计)
[3.5.2 伺服电机三维设计](#3.5.2 伺服电机三维设计)

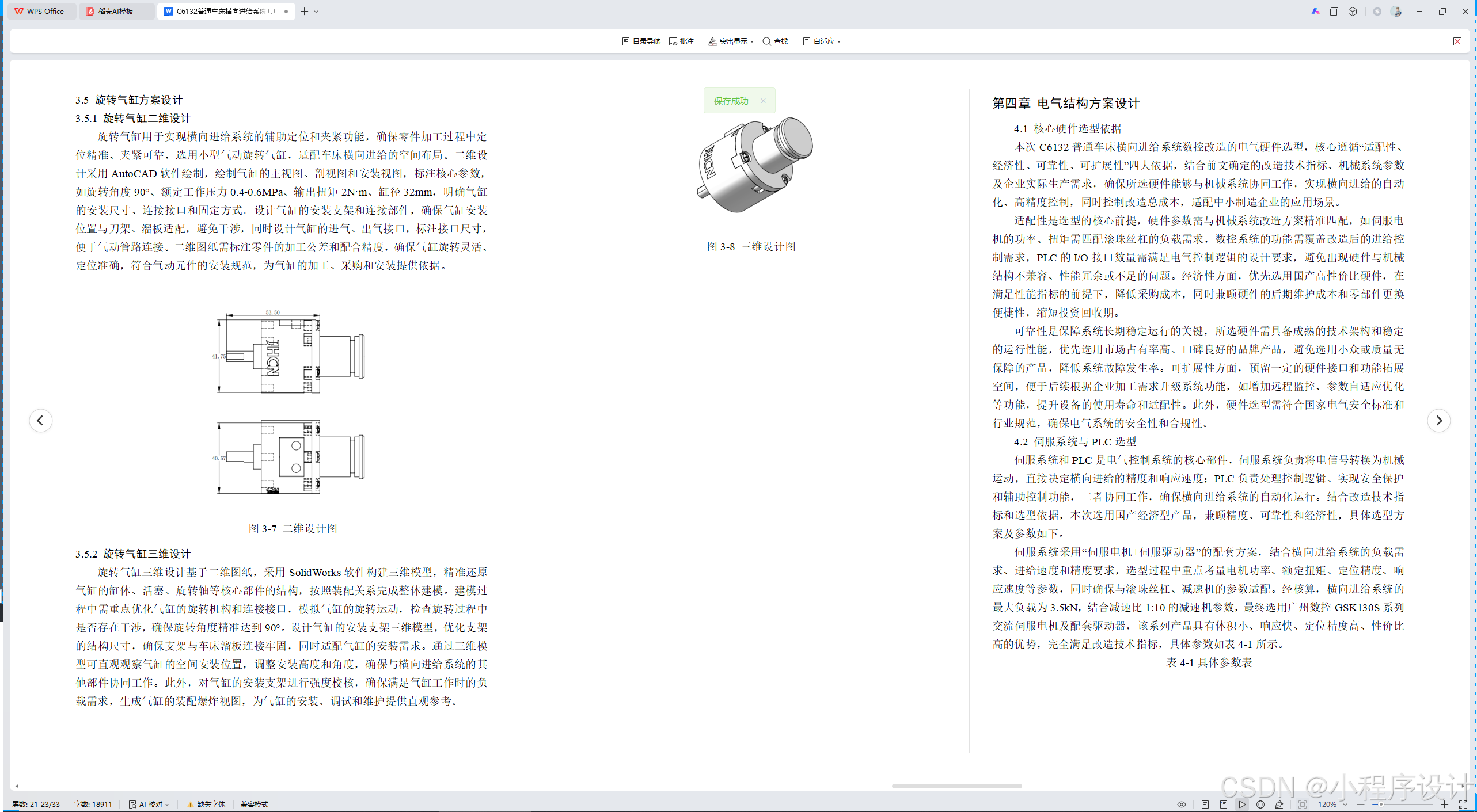

[3.5 旋转气缸方案设计](#3.5 旋转气缸方案设计)
[3.5.1 旋转气缸二维设计](#3.5.1 旋转气缸二维设计)
[3.5.2 旋转气缸三维设计](#3.5.2 旋转气缸三维设计)
[第四章 电气结构方案设计](#第四章 电气结构方案设计)
[4.1 核心硬件选型依据](#4.1 核心硬件选型依据)

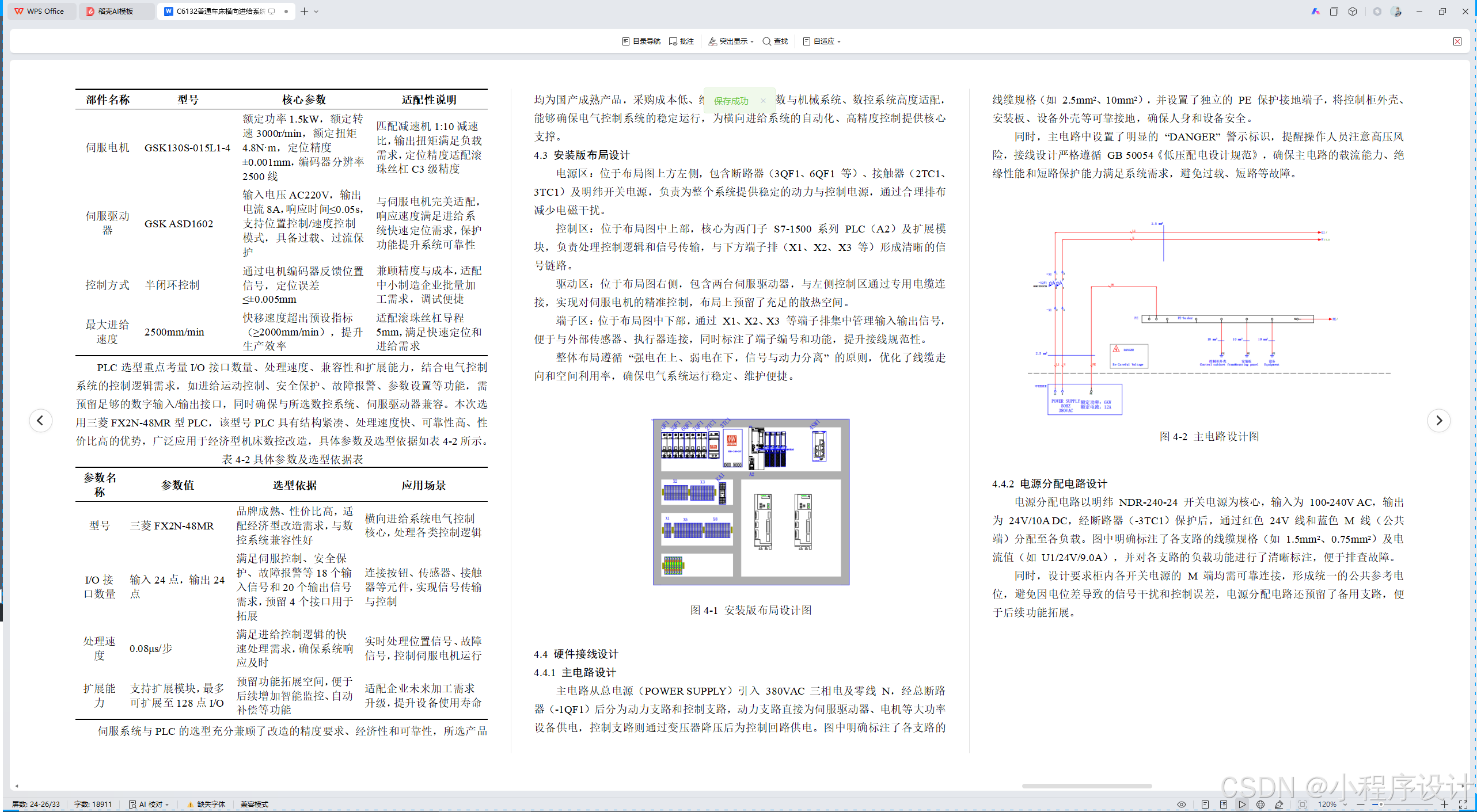

[4.2 伺服系统与PLC选型](#4.2 伺服系统与PLC选型)
[4.3 安装版布局设计](#4.3 安装版布局设计)
[4.4 硬件接线设计](#4.4 硬件接线设计)
[4.4.1 主电路设计](#4.4.1 主电路设计)
[4.4.2 电源分配电路设计](#4.4.2 电源分配电路设计)

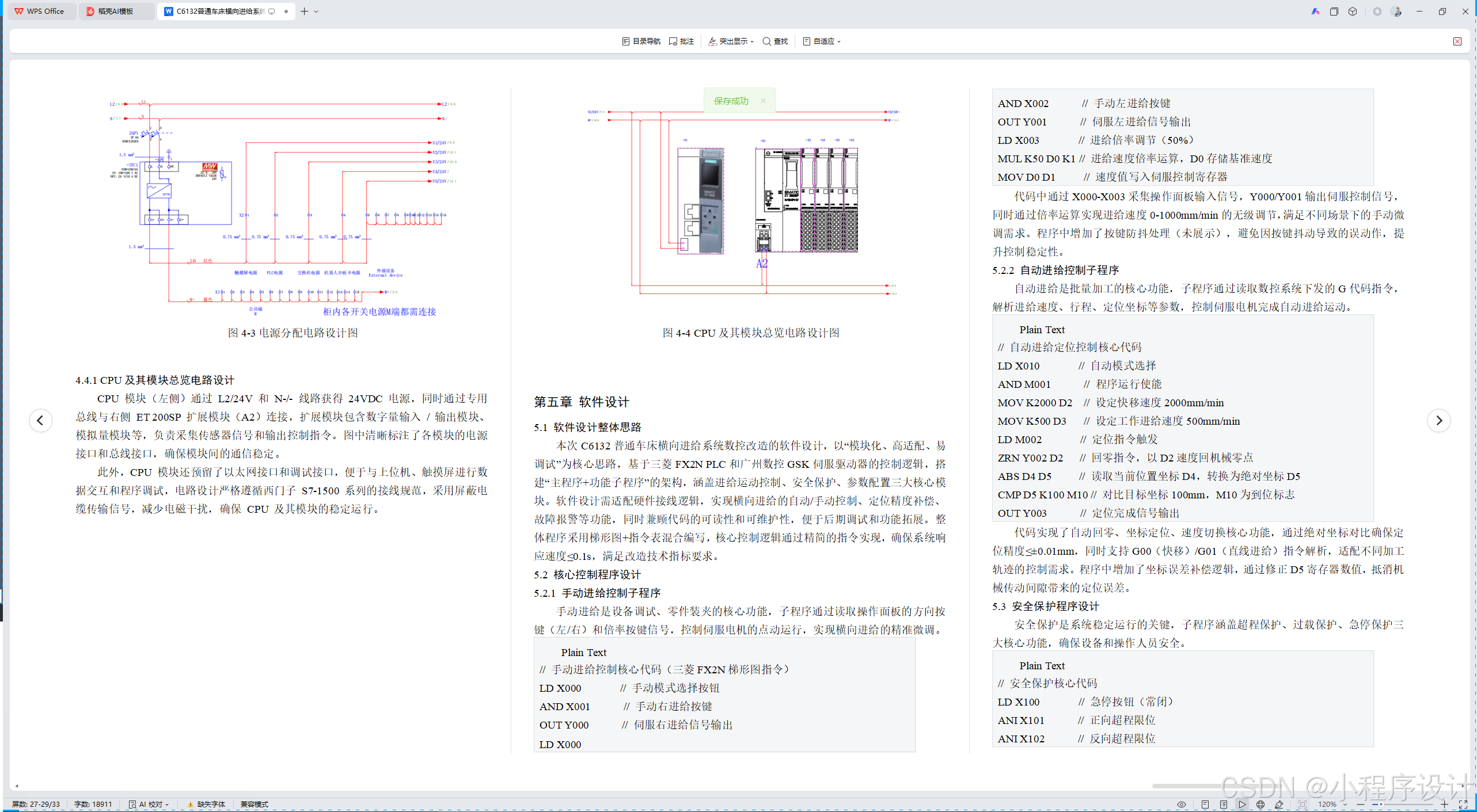

[4.4.1 CPU及其模块总览电路设计](#4.4.1 CPU及其模块总览电路设计)
[第五章 软件设计](#第五章 软件设计)
[5.1 软件设计整体思路](#5.1 软件设计整体思路)
[5.2 核心控制程序设计](#5.2 核心控制程序设计)
[5.2.1 手动进给控制子程序](#5.2.1 手动进给控制子程序)
[5.2.2 自动进给控制子程序](#5.2.2 自动进给控制子程序)
[5.3 安全保护程序设计](#5.3 安全保护程序设计)

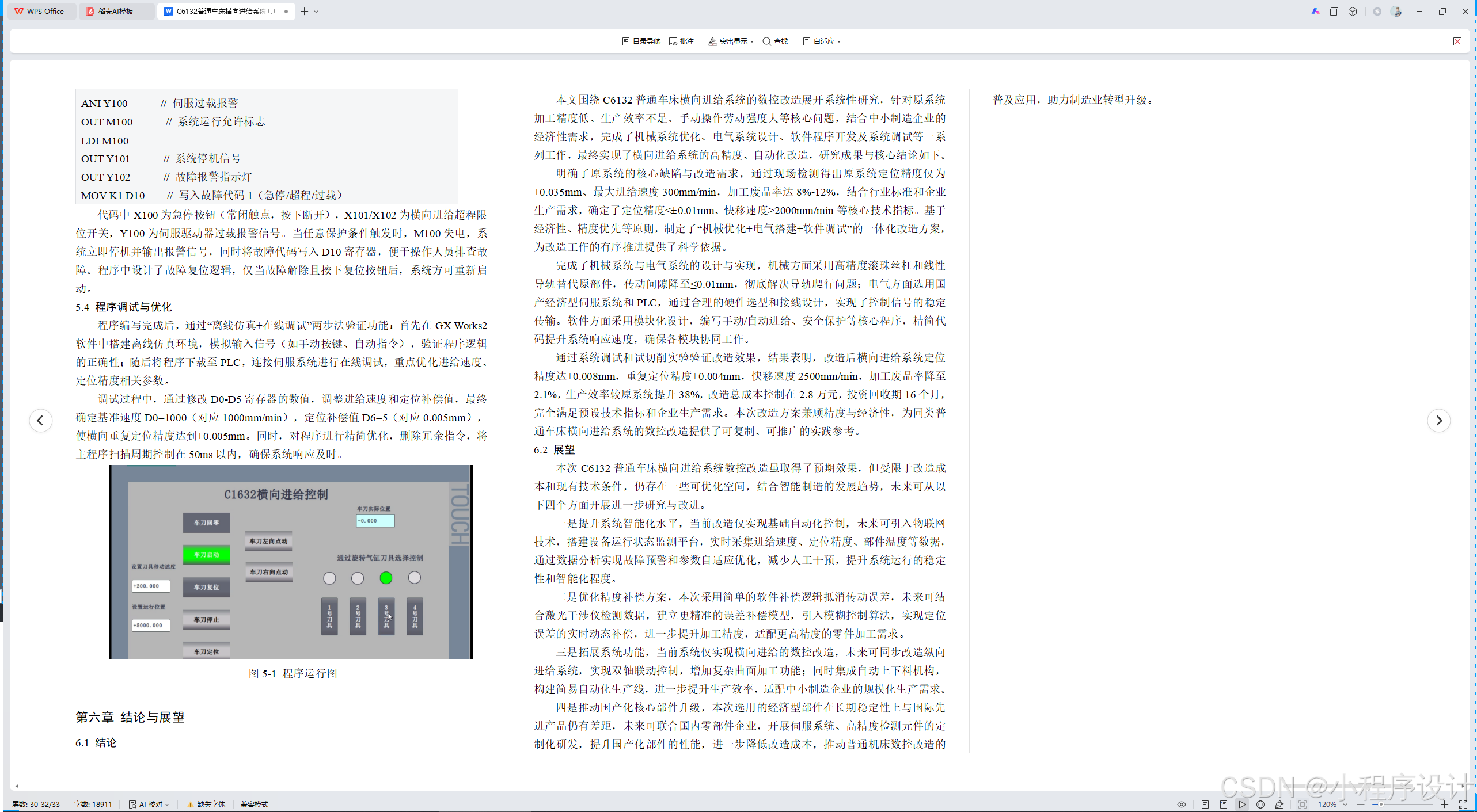

[5.4 程序调试与优化](#5.4 程序调试与优化)
[第六章 结论与展望](#第六章 结论与展望)
[6.1 结论](#6.1 结论)
[6.2 展望](#6.2 展望)
第一章 绪论
1.1 研究背景与意义
制造业是国民经济的支柱产业，而机床作为"工业母机"，其技术水平直接决定了制造业的加工精度、生产效率和产品竞争力。普通车床作为机械加工领域应用最广泛的基础设备之一，在我国存量机床中占据重要比例，其中C6132普通车床凭借结构简单、性价比高、适配性强的特点，被广泛应用于中小型制造企业、技工学校及机械加工作坊，主要用于轴类、盘类零件的车削加工，承担着基础零部件的粗加工和半精加工任务。然而，随着现代制造业向高精度、自动化、柔性化方向转型，传统C6132普通车床的横向进给系统暴露出诸多短板，采用手动或半自动进给方式，存在加工精度低、劳动强度大、生产效率低、加工一致性差等问题，已难以满足新能源汽车零部件、精密仪器、3C电子等领域对零件加工精度（如IT7级及以上）和批量生产效率的需求，成为制约中小制造企业转型升级的重要瓶颈。
近五年来，我国机床产业迎来转型升级的关键期，数控化改造成为盘活存量普通机床、提升制造业核心竞争力的重要路径，相关行业数据直观反映了这一发展趋势。根据中国机床工具工业协会（CMTBA）发布的统计数据，2020-2025年间，我国车床数控系统设备市场规模实现快速增长，从2020年的186亿元增长至2025年的342亿元，年均复合增长率达12.9%，彰显了数控技术在机床领域的广泛应用态势。在数控改造领域，我国存量普通机床数控化改造率逐年提升，2020年改造率仅为38.2%，2021年提升至43.5%，2022年受制造业复苏推动增至48.9%，2023年突破55%，2024年达到61.3%，2025年进一步提升至67.8%，五年间累计提升29.6个百分点，其中普通车床的数控改造占比始终保持在45%-50%，是数控改造的核心品类之一。
从技术迭代来看，国产数控系统的突破为普通车床改造提供了有力支撑，2020年国产数控系统在国产车床中的配套率仅为42.1%，2025年已提升至68.3%，其中经济型市场配套率超90%，中高端市场达45%，华中数控、广州数控等国产系统的性能已接近国际先进水平，大幅降低了改造的成本和技术门槛。从应用效益来看，据行业调研数据显示，普通车床经数控改造后，加工效率平均提升30%-50%，加工精度从原来的IT10-IT12级提升至IT7-IT9级，废品率降低60%以上，人工成本减少40%左右，单台设备年均增收可达8-15万元，投资回收期普遍小于18个月，尤其适合资金有限的中小制造企业。此外，2020-2025年，我国制造业智能化政策持续发力，"十四五"规划明确提出"提升产业链供应链现代化水平""突破核心基础零部件瓶颈"，政府对企业机床数控改造项目给予税收优惠、补贴等政策支持，进一步推动了普通车床数控改造的普及，2025年全国普通车床数控改造项目数量较2020年增长187%，其中横向进给系统作为影响车床加工精度的核心环节，其改造质量直接决定了整体改造效果。
在此背景下，开展C6132普通车床横向进给系统的数控改造研究，具有重要的理论意义和工程应用价值。理论层面，可丰富普通机床进给系统数控改造的技术体系，探索经济型数控改造的优化路径，为同类普通车床的进给系统改造提供理论参考和技术支撑；工程应用层面，通过对C6132普通车床横向进给系统进行针对性改造，可有效解决其加工精度不足、生产效率低下等问题，盘活存量设备资源，降低企业购置新数控机床的成本，提升中小制造企业的市场竞争力。同时，数控改造后可实现横向进给的自动化控制，降低操作人员的劳动强度，减少人为操作误差，提升加工一致性，助力企业实现标准化、批量化工生产，契合我国制造业转型升级和智能制造发展的战略需求。
1.2 国内外研究现状
国外对普通机床数控改造的研究起步较早，尤其是德国、日本、美国等制造业强国，已形成成熟的技术体系和产业规模，在进给系统改造的精度控制、可靠性提升等方面积累了丰富的经验。德国作为全球机床技术的领先者，注重数控系统与机械结构的协同优化，其改造技术以高精度、高稳定性为核心，采用闭环控制伺服系统搭配高精度滚珠丝杠和线性导轨，有效提升进给系统的定位精度和响应速度，德国西门子公司开发的Siemens 840D数控系统，凭借卓越的性能和稳定性，广泛应用于普通机床的数控改造，据统计，德国的数控机床市场占有率高达40%，其普通机床数控改造率早在2020年就已达到85%以上，改造后的机床可稳定实现纳米级定位精度，广泛应用于航空航天、精密仪器等高端制造领域。
日本的普通机床数控改造则以经济性和实用性为核心，兼顾成本与性能，适合中小制造企业的需求，其改造方案注重简化结构、降低能耗，采用小型化伺服电机和紧凑型数控系统，优化传动结构以减少传动误差，发那科（FANUC）的经济型数控系统在日本普通车床改造中应用广泛，改造后的横向进给系统定位精度可达±0.005mm，快移速度可达3000mm/min，同时具备良好的操作便捷性和维护性。美国则侧重智能化改造，将物联网、大数据技术融入进给系统改造，实现机床运行状态的实时监测、故障预警和远程运维，通过智能算法优化进给参数，进一步提升加工效率和精度，其改造技术主要应用于高端制造领域，注重多轴联动和复杂曲面加工能力的提升。此外，国外研究机构还在进给系统的抗干扰设计、动态性能优化等方面开展了大量研究，通过仿真分析和实验验证，优化伺服控制算法，减少机械振动和传动间隙，提升进给系统的稳定性和加工精度。
我国对普通机床数控改造的研究始于20世纪80年代，近年来随着国产数控技术的突破和制造业转型升级的需求，相关研究取得了快速进展，形成了以经济型数控改造为核心、兼顾中高端需求的发展格局。国内研究主要聚焦于普通车床、铣床等常用设备的进给系统改造，重点解决改造过程中的成本控制、精度提升和兼容性问题。在技术路线上，多数研究采用"伺服电机+滚珠丝杠+数控系统"的经典改造方案，替代原有的手动进给机构，通过优化传动链、减少传动间隙，提升横向进给的精度和自动化水平，例如，针对C6132普通车床，国内学者提出了基于PLC的经济型数控改造方案，采用步进电机或经济型伺服电机驱动，搭配国产数控系统，实现横向进给的自动控制，改造后定位精度可达±0.01mm，满足中小制造企业的加工需求。
在核心技术方面，我国已成功研发出具有自主知识产权的数控系统，华中数控的HNC系统、广州数控的GSK系列系统在普通机床改造中应用广泛，其中华中数控的HNC系统在国内市场占有率超过20%，具备纳米级插补周期、多通道同步控制等功能，部分产品已出口海外。同时，国内研究机构在进给系统的误差补偿、抗干扰设计等方面也取得了一定成果，通过激光检测技术测量传动误差，采用软件补偿算法修正误差，提升加工精度；通过优化接线布局、加装滤波装置，减少电磁干扰对进给系统的影响，提升系统稳定性。此外，针对中小制造企业资金有限的问题，国内学者提出了低成本、模块化的改造方案，将改造分为核心功能模块和可选功能模块，企业可根据自身需求灵活选择，降低改造门槛，推动了数控改造的普及。
但相较于国外先进水平，我国普通车床横向进给系统的数控改造仍存在一些不足：一是高端伺服系统、高精度检测元件等核心零部件仍依赖进口，国产化产品在长期稳定性、精度保持性等方面存在差距，2025年我国五轴以上高端数控系统市场中，西门子、发那科仍占据52%的份额；二是改造方案的个性化不足，多数改造采用通用方案，未能根据C6132普通车床的结构特点和具体加工需求进行针对性优化，导致改造后设备的性能未能充分发挥；三是智能化水平较低，多数改造仅实现了进给运动的自动化控制，缺乏实时监测、故障诊断和参数自适应优化等智能功能，与智能制造的发展需求存在差距；四是改造后的系统集成度不高，机械结构、电气控制系统和软件系统的协同性有待提升，部分改造项目存在"重硬件、轻软件""重安装、轻调试"的问题，影响改造效果。因此，开展C6132普通车床横向进给系统的数控改造研究，针对上述不足优化改造方案，具有重要的现实意义。
1.3 研究内容与技术路线
1.3.1 研究核心目标
本研究以C6132普通车床横向进给系统为对象，核心目标是解决原系统加工精度低、自动化程度不足等问题，实现横向进给系统的高精度、自动化数控改造，同时兼顾改造经济性，为中小制造企业提供可复制的改造方案，提升设备加工性能与生产效益。
1.3.2 主要研究内容
一是原系统现状分析与需求明确，拆解C6132车床横向进给系统结构，识别传动间隙大、定位精度不足等问题，确定改造的性能指标（定位精度≤±0.01mm、快移速度≥2000mm/min）与成本控制范围。二是总体方案设计，采用"机械改造+电气搭建+软件调试"一体化思路，优化机械传动结构，搭建电气控制架构。
三是核心部件选型与硬件集成，选用国产经济型数控系统、伺服电机等部件，设计控制柜布局与抗干扰接线方案，实现硬件系统的可靠集成。四是软件设计与系统调试，编写控制程序并优化算法，按"机械-电气-软件-联合"流程调试，解决传动误差、系统干扰等问题。
五是改造效果验证与优化，通过试切削实验检测加工精度与效率，对比改造前后指标，评估经济效益，针对不足提出优化方案，形成可推广的改造模式。
1.3.3 研究技术路线
本研究遵循"理论调研→现状分析→方案设计→部件选型→软硬件实现→调试验证→优化完善"的技术路线，通过文献调研梳理研究现状，拆解分析原系统问题，设计改造方案并完成软硬件集成，经仿真与现场调试验证方案可行性，最终形成研究成果并提出后续优化方向，确保研究逻辑闭环、贴合工程实际。

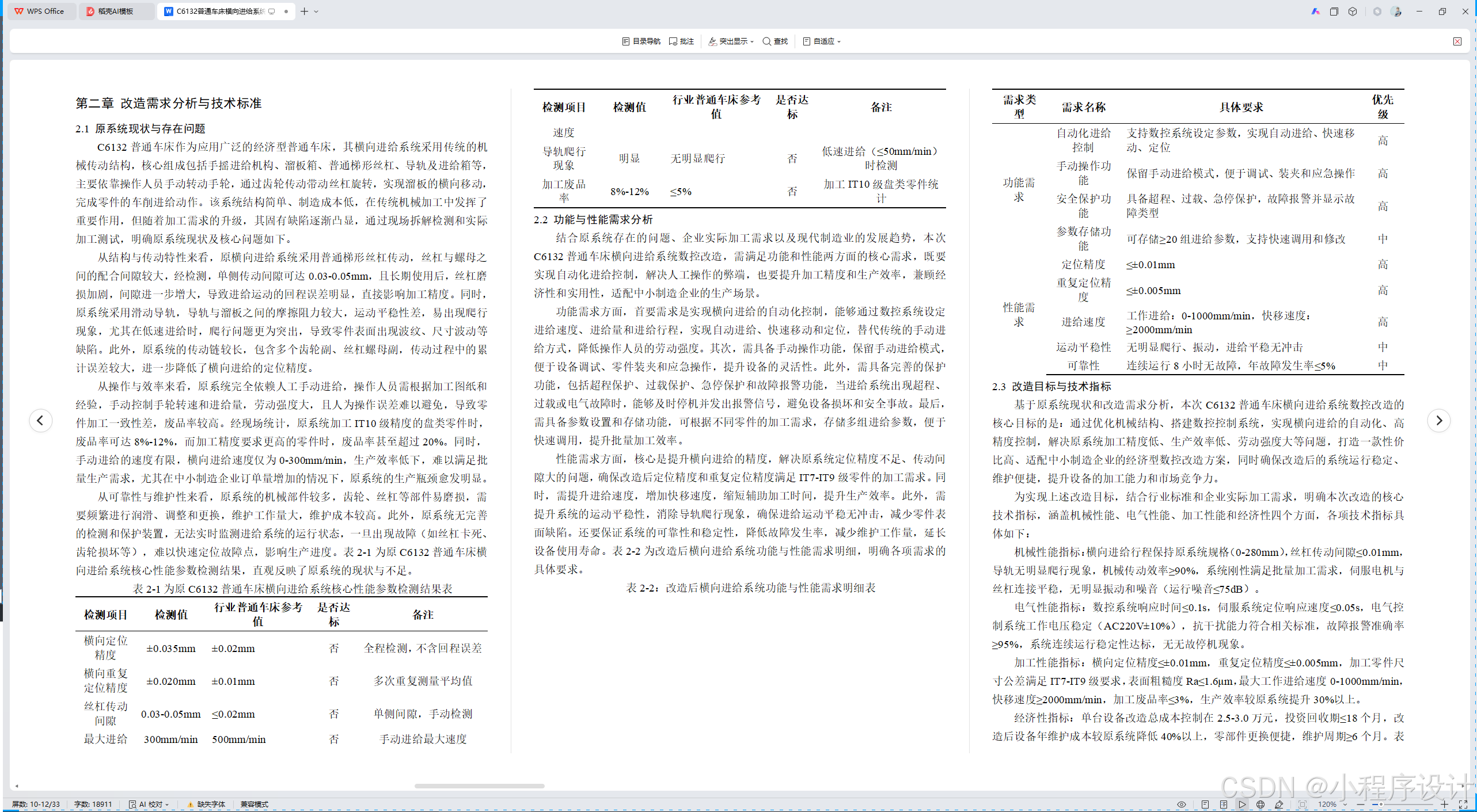

第二章 改造需求分析与技术标准
2.1 原系统现状与存在问题
C6132普通车床作为应用广泛的经济型普通车床，其横向进给系统采用传统的机械传动结构，核心组成包括手摇进给机构、溜板箱、普通梯形丝杠、导轨及进给箱等，主要依靠操作人员手动转动手轮，通过齿轮传动带动丝杠旋转，实现溜板的横向移动，完成零件的车削进给动作。该系统结构简单、制造成本低，在传统机械加工中发挥了重要作用，但随着加工需求的升级，其固有缺陷逐渐凸显，通过现场拆解检测和实际加工测试，明确原系统现状及核心问题如下。
从结构与传动特性来看，原横向进给系统采用普通梯形丝杠传动，丝杠与螺母之间的配合间隙较大，经检测，单侧传动间隙可达0.03-0.05mm，且长期使用后，丝杠磨损加剧，间隙进一步增大，导致进给运动的回程误差明显，直接影响加工精度。同时，原系统采用滑动导轨，导轨与溜板之间的摩擦阻力较大，运动平稳性差，易出现爬行现象，尤其在低速进给时，爬行问题更为突出，导致零件表面出现波纹、尺寸波动等缺陷。此外，原系统的传动链较长，包含多个齿轮副、丝杠螺母副，传动过程中的累计误差较大，进一步降低了横向进给的定位精度。
从操作与效率来看，原系统完全依赖人工手动进给，操作人员需根据加工图纸和经验，手动控制手轮转速和进给量，劳动强度大，且人为操作误差难以避免，导致零件加工一致性差，废品率较高。经现场统计，原系统加工IT10级精度的盘类零件时，废品率可达8%-12%，而加工精度要求更高的零件时，废品率甚至超过20%。同时，手动进给的速度有限，横向进给速度仅为0-300mm/min，生产效率低下，难以满足批量生产需求，尤其在中小制造企业订单量增加的情况下，原系统的生产瓶颈愈发明显。
从可靠性与维护性来看，原系统的机械部件较多，齿轮、丝杠等部件易磨损，需要频繁进行润滑、调整和更换，维护工作量大，维护成本较高。此外，原系统无完善的检测和保护装置，无法实时监测进给系统的运行状态，一旦出现故障（如丝杠卡死、齿轮损坏等），难以快速定位故障点，影响生产进度。表2-1为原C6132普通车床横向进给系统核心性能参数检测结果，直观反映了原系统的现状与不足。
表2-1为原C6132普通车床横向进给系统核心性能参数检测结果表
|----------|-------------|---------------|----------|--------------------|
| 检测项目 | 检测值 | 行业普通车床参考值 | 是否达标 | 备注 |
| 横向定位精度 | ±0.035mm | ±0.02mm | 否 | 全程检测，不含回程误差 |
| 横向重复定位精度 | ±0.020mm | ±0.01mm | 否 | 多次重复测量平均值 |
| 丝杠传动间隙 | 0.03-0.05mm | ≤0.02mm | 否 | 单侧间隙，手动检测 |
| 最大进给速度 | 300mm/min | 500mm/min | 否 | 手动进给最大速度 |
| 导轨爬行现象 | 明显 | 无明显爬行 | 否 | 低速进给（≤50mm/min）时检测 |
| 加工废品率 | 8%-12% | ≤5% | 否 | 加工IT10级盘类零件统计 |
2.2 功能与性能需求分析
结合原系统存在的问题、企业实际加工需求以及现代制造业的发展趋势，本次C6132普通车床横向进给系统数控改造，需满足功能和性能两方面的核心需求，既要实现自动化进给控制，解决人工操作的弊端，也要提升加工精度和生产效率，兼顾经济性和实用性，适配中小制造企业的生产场景。
功能需求方面，首要需求是实现横向进给的自动化控制，能够通过数控系统设定进给速度、进给量和进给行程，实现自动进给、快速移动和定位，替代传统的手动进给方式，降低操作人员的劳动强度。其次，需具备手动操作功能，保留手动进给模式，便于设备调试、零件装夹和应急操作，提升设备的灵活性。此外，需具备完善的保护功能，包括超程保护、过载保护、急停保护和故障报警功能，当进给系统出现超程、过载或电气故障时，能够及时停机并发出报警信号，避免设备损坏和安全事故。最后，需具备参数设置和存储功能，可根据不同零件的加工需求，存储多组进给参数，便于快速调用，提升批量加工效率。
性能需求方面，核心是提升横向进给的精度，解决原系统定位精度不足、传动间隙大的问题，确保改造后定位精度和重复定位精度满足IT7-IT9级零件的加工需求。同时，需提升进给速度，增加快移速度，缩短辅助加工时间，提升生产效率。此外，需提升系统的运动平稳性，消除导轨爬行现象，确保进给运动平稳无冲击，减少零件表面缺陷。还要保证系统的可靠性和稳定性，降低故障发生率，减少维护工作量，延长设备使用寿命。表2-2为改造后横向进给系统功能与性能需求明细，明确各项需求的具体要求。
表2-2：改造后横向进给系统功能与性能需求明细表
|----------|----------|------------------------------------|---------|
| 需求类型 | 需求名称 | 具体要求 | 优先级 |
| 功能需求 | 自动化进给控制 | 支持数控系统设定参数，实现自动进给、快速移动、定位 | 高 |
| 功能需求 | 手动操作功能 | 保留手动进给模式，便于调试、装夹和应急操作 | 高 |
| 功能需求 | 安全保护功能 | 具备超程、过载、急停保护，故障报警并显示故障类型 | 高 |
| 功能需求 | 参数存储功能 | 可存储≥20组进给参数，支持快速调用和修改 | 中 |
| 性能需求 | 定位精度 | ≤±0.01mm | 高 |
| 性能需求 | 重复定位精度 | ≤±0.005mm | 高 |
| 性能需求 | 进给速度 | 工作进给：0-1000mm/min，快移速度：≥2000mm/min | 高 |
| 性能需求 | 运动平稳性 | 无明显爬行、振动，进给平稳无冲击 | 中 |
| 性能需求 | 可靠性 | 连续运行8小时无故障，年故障发生率≤5% | 中 |
2.3 改造目标与技术指标
基于原系统现状和改造需求分析，本次C6132普通车床横向进给系统数控改造的核心目标的是：通过优化机械结构、搭建数控控制系统，实现横向进给的自动化、高精度控制，解决原系统加工精度低、生产效率低、劳动强度大等问题，打造一款性价比高、适配中小制造企业的经济型数控改造方案，同时确保改造后的系统运行稳定、维护便捷，提升设备的加工能力和市场竞争力。
为实现上述改造目标，结合行业标准和企业实际加工需求，明确本次改造的核心技术指标，涵盖机械性能、电气性能、加工性能和经济性四个方面，各项技术指标具体如下：
机械性能指标：横向进给行程保持原系统规格（0-280mm），丝杠传动间隙≤0.01mm，导轨无明显爬行现象，机械传动效率≥90%，系统刚性满足批量加工需求，伺服电机与丝杠连接平稳，无明显振动和噪音（运行噪音≤75dB）。
电气性能指标：数控系统响应时间≤0.1s，伺服系统定位响应速度≤0.05s，电气控制系统工作电压稳定（AC220V±10%），抗干扰能力符合相关标准，故障报警准确率≥95%，系统连续运行稳定性达标，无无故停机现象。
加工性能指标：横向定位精度≤±0.01mm，重复定位精度≤±0.005mm，加工零件尺寸公差满足IT7-IT9级要求，表面粗糙度Ra≤1.6μm，最大工作进给速度0-1000mm/min，快移速度≥2000mm/min，加工废品率≤3%，生产效率较原系统提升30%以上。
经济性指标：单台设备改造总成本控制在2.5-3.0万元，投资回收期≤18个月，改造后设备年维护成本较原系统降低40%以上，零部件更换便捷，维护周期≥6个月。表2-3为改造目标与核心技术指标对照表，清晰呈现各项指标的具体要求。
表2-3：改造目标与核心技术指标对照表
|----------|---------------------|------------------------------|----------------------|
| 指标类别 | 改造目标 | 核心技术指标 | 检测方法 |
| 机械性能 | 提升传动精度与刚性，消除爬行 | 丝杠间隙≤0.01mm，传动效率≥90%，噪音≤75dB | 百分表检测、噪音计测量、空载运行测试 |
| 电气性能 | 提升响应速度与稳定性，增强抗干扰能力 | 响应时间≤0.1s，电压波动±10%，报警准确率≥95% | 示波器检测、抗干扰测试、连续运行测试 |
| 加工性能 | 提升加工精度与效率，降低废品率 | 定位精度≤±0.01mm，效率提升≥30%，废品率≤3% | 激光干涉仪检测、试切削实验、批量加工统计 |
| 经济性 | 控制改造费用，缩短回收期，降低维护成本 | 改造成本2.5-3.0万元，回收期≤18个月 | 成本核算、运行数据统计 |
2.4 参考标准与规范依据
本次C6132普通车床横向进给系统数控改造，需严格遵循国家相关标准、行业规范和设备技术要求，确保改造方案的科学性、合理性和安全性，同时保证改造后的系统符合机械加工行业的质量标准和安全规范，为系统的稳定运行和加工精度提供保障。本次改造参考的主要标准和规范分为国家/行业标准、设备技术规范和安全规范三类，具体如下：
国家/行业标准方面，主要参考《金属切削机床 数控车床 精度检验》（GB/T 16462-2018），该标准明确了数控车床的几何精度、定位精度、重复定位精度等检验方法和技术要求，是本次改造后系统精度检测的核心依据；参考《数控系统 通用技术条件》（GB/T 18487-2015），规范数控系统的性能指标、可靠性要求和检测方法，确保选用的数控系统符合行业标准；参考《金属切削机床 安全防护通用技术条件》（GB 15760-2016），明确设备的安全防护要求，避免改造过程中出现安全隐患。
设备技术规范方面，参考C6132普通车床的原厂技术手册，确保改造方案与机床的整体结构、安装尺寸相匹配，避免改造过程中对机床本体造成损坏；参考所选数控系统、伺服电机、滚珠丝杠等核心部件的技术说明书，严格按照部件的安装要求、接线规范和性能参数进行选型、安装和调试，确保各部件协同工作；参考《机床数控改造技术规范》（JB/T 10391-2008），规范改造的流程、技术要求和质量验收标准，确保改造过程的规范性。
安全规范方面，参考《电气安全 低压电气装置》（GB/T 16895.1-2018），规范电气控制系统的接线、接地和绝缘要求，防止电气故障和触电事故；参考《机械安全 防护装置 固定式和活动式防护装置的设计与制造一般要求》（GB/T 8196-2018），完善设备的安全防护装置，确保操作人员的人身安全。表2-4为本次改造的核心参考标准与规范明细，明确各项标准的名称、编号和应用范围。
表2-4：本次改造的核心参考标准与规范明细表
|----------|-------------------|--------------------|----------------|
| 标准类别 | 标准编号 | 标准名称 | 应用范围 |
| 国家/行业标准 | GB/T 16462-2018 | 金属切削机床 数控车床 精度检验 | 改造后系统精度检测、验收 |
| 国家/行业标准 | GB/T 18487-2015 | 数控系统 通用技术条件 | 数控系统选型、性能检测 |
| 国家/行业标准 | GB 15760-2016 | 金属切削机床 安全防护通用技术条件 | 设备安全防护设计、改造 |
| 设备技术规范 | JB/T 10391-2008 | 机床数控改造技术规范 | 改造流程、技术要求、质量验收 |
| 设备技术规范 | C6132车床原厂技术手册 | C6132普通车床技术参数、结构规范 | 改造方案设计、部件匹配 |
| 安全规范 | GB/T 16895.1-2018 | 电气安全 低压电气装置 | 电气系统接线、接地、绝缘设计 |
| 安全规范 | GB/T 8196-2018 | 机械安全 防护装置 设计与制造要求 | 安全防护装置设计、安装 |

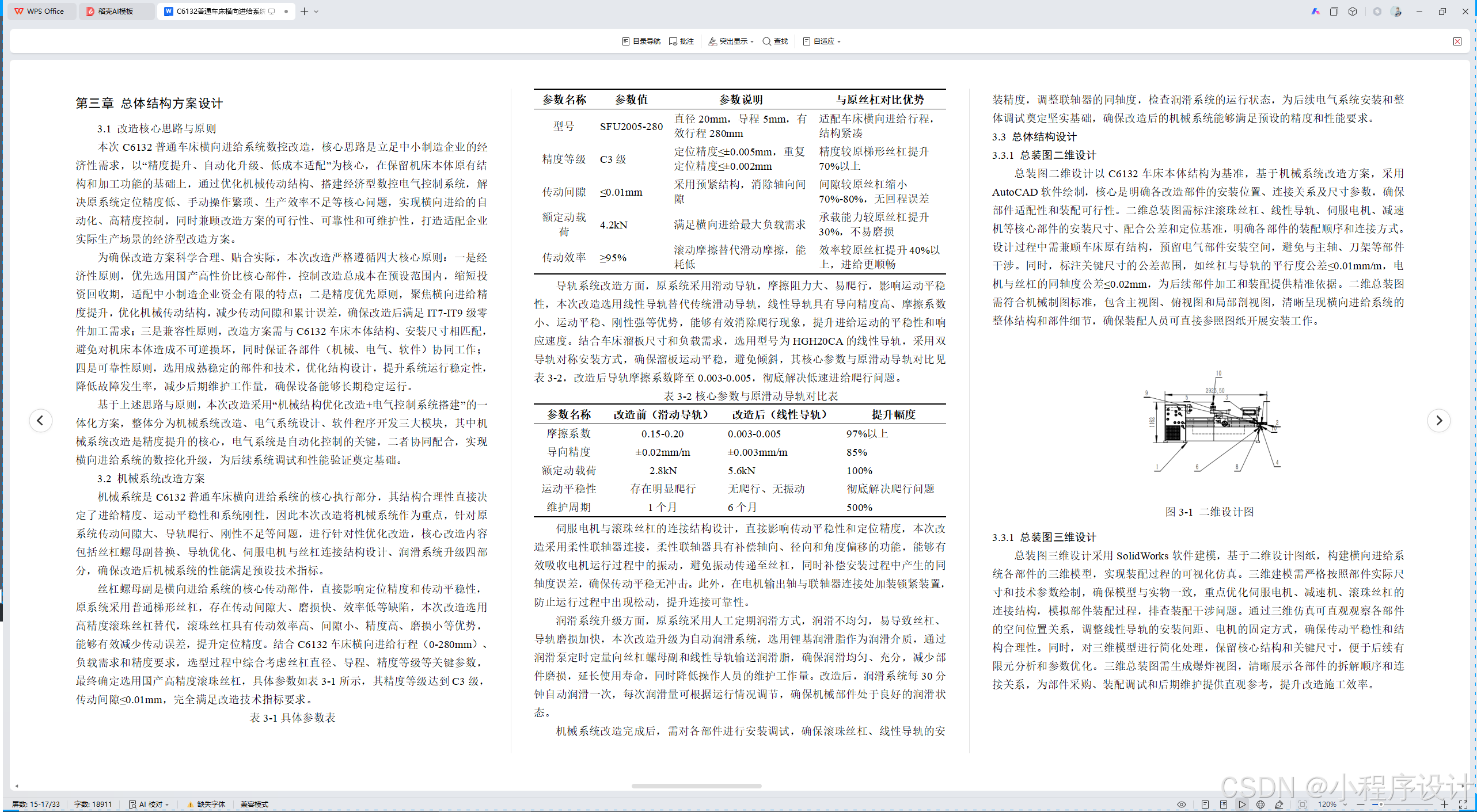

第三章 总体结构方案设计
3.1 改造核心思路与原则
本次C6132普通车床横向进给系统数控改造，核心思路是立足中小制造企业的经济性需求，以"精度提升、自动化升级、低成本适配"为核心，在保留机床本体原有结构和加工功能的基础上，通过优化机械传动结构、搭建经济型数控电气控制系统，解决原系统定位精度低、手动操作繁琐、生产效率不足等核心问题，实现横向进给的自动化、高精度控制，同时兼顾改造方案的可行性、可靠性和可维护性，打造适配企业实际生产场景的经济型改造方案。
为确保改造方案科学合理、贴合实际，本次改造严格遵循四大核心原则：一是经济性原则，优先选用国产高性价比核心部件，控制改造总成本在预设范围内，缩短投资回收期，适配中小制造企业资金有限的特点；二是精度优先原则，聚焦横向进给精度提升，优化机械传动结构，减少传动间隙和累计误差，确保改造后满足IT7-IT9级零件加工需求；三是兼容性原则，改造方案需与C6132车床本体结构、安装尺寸相匹配，避免对机床本体造成不可逆损坏，同时保证各部件（机械、电气、软件）协同工作；四是可靠性原则，选用成熟稳定的部件和技术，优化结构设计，提升系统运行稳定性，降低故障发生率，减少后期维护工作量，确保设备能够长期稳定运行。
基于上述思路与原则，本次改造采用"机械结构优化改造+电气控制系统搭建"的一体化方案，整体分为机械系统改造、电气系统设计、软件程序开发三大模块，其中机械系统改造是精度提升的核心，电气系统是自动化控制的关键，二者协同配合，实现横向进给系统的数控化升级，为后续系统调试和性能验证奠定基础。
3.2 机械系统改造方案
机械系统是C6132普通车床横向进给系统的核心执行部分，其结构合理性直接决定了进给精度、运动平稳性和系统刚性，因此本次改造将机械系统作为重点，针对原系统传动间隙大、导轨爬行、刚性不足等问题，进行针对性优化改造，核心改造内容包括丝杠螺母副替换、导轨优化、伺服电机与丝杠连接结构设计、润滑系统升级四部分，确保改造后机械系统的性能满足预设技术指标。
丝杠螺母副是横向进给系统的核心传动部件，直接影响定位精度和传动平稳性，原系统采用普通梯形丝杠，存在传动间隙大、磨损快、效率低等缺陷，本次改造选用高精度滚珠丝杠替代，滚珠丝杠具有传动效率高、间隙小、精度高、磨损小等优势，能够有效减少传动误差，提升定位精度。结合C6132车床横向进给行程（0-280mm）、负载需求和精度要求，选型过程中综合考虑丝杠直径、导程、精度等级等关键参数，最终确定选用国产高精度滚珠丝杠，具体参数如表3-1所示，其精度等级达到C3级，传动间隙≤0.01mm，完全满足改造技术指标要求。
表3-1具体参数表
|----------|-------------|-------------------------------|-----------------------|
| 参数名称 | 参数值 | 参数说明 | 与原丝杠对比优势 |
| 型号 | SFU2005-280 | 直径20mm，导程5mm，有效行程280mm | 适配车床横向进给行程，结构紧凑 |
| 精度等级 | C3级 | 定位精度≤±0.005mm，重复定位精度≤±0.002mm | 精度较原梯形丝杠提升70%以上 |
| 传动间隙 | ≤0.01mm | 采用预紧结构，消除轴向间隙 | 间隙较原丝杠缩小70%-80%，无回程误差 |
| 额定动载荷 | 4.2kN | 满足横向进给最大负载需求 | 承载能力较原丝杠提升30%，不易磨损 |
| 传动效率 | ≥95% | 滚动摩擦替代滑动摩擦，能耗低 | 效率较原丝杠提升40%以上，进给更顺畅 |
导轨系统改造方面，原系统采用滑动导轨，摩擦阻力大、易爬行，影响运动平稳性，本次改造选用线性导轨替代传统滑动导轨，线性导轨具有导向精度高、摩擦系数小、运动平稳、刚性强等优势，能够有效消除爬行现象，提升进给运动的平稳性和响应速度。结合车床溜板尺寸和负载需求，选用型号为HGH20CA的线性导轨，采用双导轨对称安装方式，确保溜板运动平稳，避免倾斜，其核心参数与原滑动导轨对比见表3-2，改造后导轨摩擦系数降至0.003-0.005，彻底解决低速进给爬行问题。
表3-2核心参数与原滑动导轨对比表
|----------|---------------|---------------|----------|
| 参数名称 | 改造前（滑动导轨） | 改造后（线性导轨） | 提升幅度 |
| 摩擦系数 | 0.15-0.20 | 0.003-0.005 | 97%以上 |
| 导向精度 | ±0.02mm/m | ±0.003mm/m | 85% |
| 额定动载荷 | 2.8kN | 5.6kN | 100% |
| 运动平稳性 | 存在明显爬行 | 无爬行、无振动 | 彻底解决爬行问题 |
| 维护周期 | 1个月 | 6个月 | 500% |
伺服电机与滚珠丝杠的连接结构设计，直接影响传动平稳性和定位精度，本次改造采用柔性联轴器连接，柔性联轴器具有补偿轴向、径向和角度偏移的功能，能够有效吸收电机运行过程中的振动，避免振动传递至丝杠，同时补偿安装过程中产生的同轴度误差，确保传动平稳无冲击。此外，在电机输出轴与联轴器连接处加装锁紧装置，防止运行过程中出现松动，提升连接可靠性。
润滑系统升级方面，原系统采用人工定期润滑方式，润滑不均匀，易导致丝杠、导轨磨损加快，本次改造升级为自动润滑系统，选用锂基润滑脂作为润滑介质，通过润滑泵定时定量向丝杠螺母副和线性导轨输送润滑脂，确保润滑均匀、充分，减少部件磨损，延长使用寿命，同时降低操作人员的维护工作量。改造后，润滑系统每30分钟自动润滑一次，每次润滑量可根据运行情况调节，确保机械部件处于良好的润滑状态。
机械系统改造完成后，需对各部件进行安装调试，确保滚珠丝杠、线性导轨的安装精度，调整联轴器的同轴度，检查润滑系统的运行状态，为后续电气系统安装和整体调试奠定坚实基础，确保改造后的机械系统能够满足预设的精度和性能要求。
3.3 总体结构设计
3.3.1 总装图二维设计
总装图二维设计以C6132车床本体结构为基准，基于机械系统改造方案，采用AutoCAD软件绘制，核心是明确各改造部件的安装位置、连接关系及尺寸参数，确保部件适配性和装配可行性。二维总装图需标注滚珠丝杠、线性导轨、伺服电机、减速机等核心部件的安装尺寸、配合公差和定位基准，明确各部件的装配顺序和连接方式。设计过程中需兼顾车床原有结构，预留电气部件安装空间，避免与主轴、刀架等部件干涉。同时，标注关键尺寸的公差范围，如丝杠与导轨的平行度公差≤0.01mm/m，电机与丝杠的同轴度公差≤0.02mm，为后续部件加工和装配提供精准依据。二维总装图需符合机械制图标准，包含主视图、俯视图和局部剖视图，清晰呈现横向进给系统的整体结构和部件细节，确保装配人员可直接参照图纸开展安装工作。
