摘 要
本文以管束式换热器为研究对象，针对传统管束排列存在传热效率与流动阻力难以平衡、结构适配性不足等问题，开展管束排列结构设计、关键部件校核、三维建模及有限元仿真分析。依据 GB/T 151-2014《热交换器》规范，完成筒体、换热管、管板及折流板等关键部件的结构设计，确定壳体内径 290mm、换热管规格 Φ25×2mm、正三角形排列等核心参数；通过理论公式对关键部件进行强度、刚度及稳定性校验，确保满足承压与安全运行要求。采用 SolidWorks 完成全参数化三维建模与虚拟装配，利用 ANSYS 对筒体开展静力仿真，得到等效应力、总变形及等效塑性应变分布规律，验证结构安全可靠。在此基础上提出组合排列、梯度管间距及折流板参数协同优化策略，实现传热效率提升与流动阻力降低的双重目标。研究结果表明，优化后换热器结构强度充足、变形量小、应力分布均匀，符合工程使用要求，可为同类换热器的结构设计与性能提升提供参考。
关键词：管束式换热器；管束排列；结构设计；性能优化；有限元仿真
Design and Performance Optimization of Tube Bundle Arrangement Structure for Shell-and-Tube Heat Exchanger
Abstract
Taking the shell-and-tube heat exchanger as the research object, this paper carries out the structure design of tube bundle arrangement, check of key components, three-dimensional modeling and finite element simulation analysis, aiming at the problems that the heat transfer efficiency and flow resistance of traditional tube bundle arrangement are difficult to balance and the structural adaptability is insufficient. According to GB/T 151-2014 Heat Exchangers, the structural design of key components such as shell, heat exchange tubes, tube plates and baffles is completed, and the core parameters including shell inner diameter 290mm, heat exchange tube specification Φ25×2mm and equilateral triangle arrangement are determined. The strength, stiffness and stability of key components are checked by theoretical formulas to ensure the requirements of pressure bearing and safe operation. Fully parametric three-dimensional modeling and virtual assembly are completed by SolidWorks. The static simulation of the cylinder is carried out by ANSYS, and the distribution laws of equivalent stress, total deformation and equivalent plastic strain are obtained to verify the safety and reliability of the structure. On this basis, the collaborative optimization strategy of combined arrangement, gradient tube spacing and baffle parameters is proposed to achieve the dual goals of improving heat transfer efficiency and reducing flow resistance. The results show that the optimized heat exchanger has sufficient structural strength, small deformation and uniform stress distribution, which meets the requirements of engineering application and can provide a reference for the structural design and performance improvement of similar heat exchangers.
****Key words:****Shell-and-Tube Heat Exchanger; Tube Bundle Arrangement; Structure Design; Performance Optimization; Finite Element Simulation

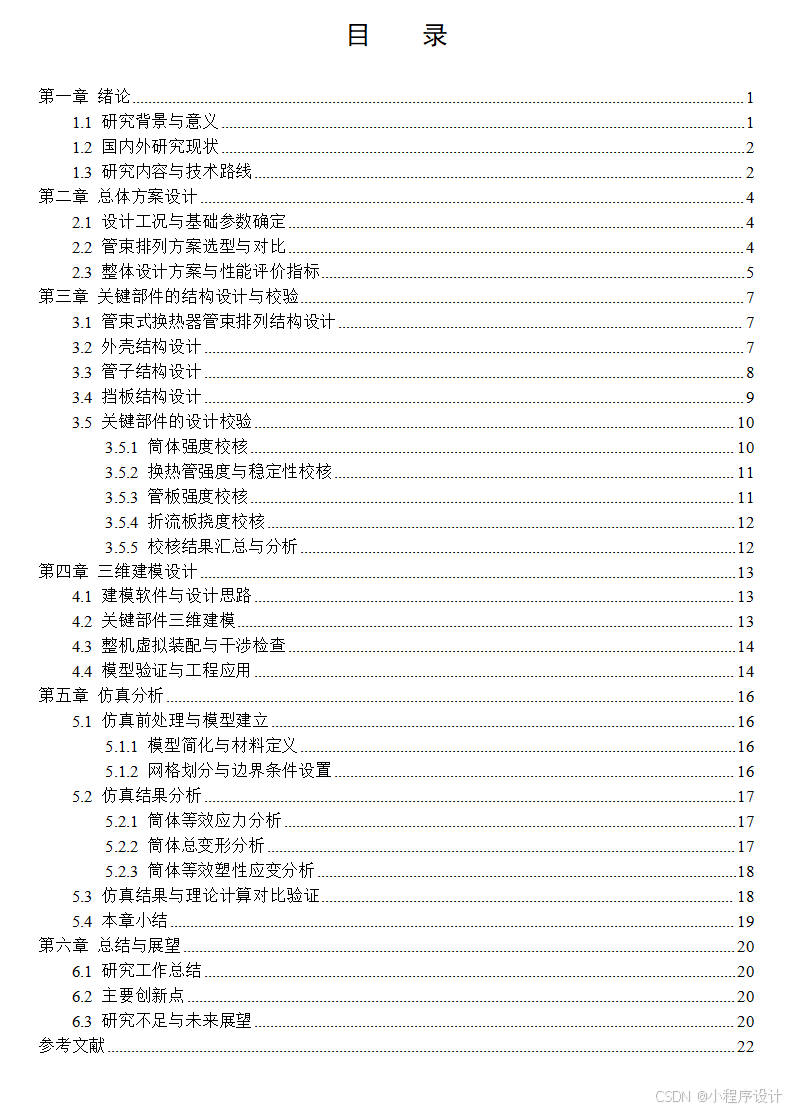

目 录
[第一章 绪论](#第一章 绪论)
[1.1 研究背景与意义](#1.1 研究背景与意义)
[1.2 国内外研究现状](#1.2 国内外研究现状)
[1.3 研究内容与技术路线](#1.3 研究内容与技术路线)
[第二章 总体方案设计](#第二章 总体方案设计)
[2.1 设计工况与基础参数确定](#2.1 设计工况与基础参数确定)
[2.2 管束排列方案选型与对比](#2.2 管束排列方案选型与对比)
[2.3 整体设计方案与性能评价指标](#2.3 整体设计方案与性能评价指标)
[第三章 关键部件的结构设计与校验](#第三章 关键部件的结构设计与校验)
[3.1 管束式换热器管束排列结构设计](#3.1 管束式换热器管束排列结构设计)
[3.2 外壳结构设计](#3.2 外壳结构设计)
[3.3 管子结构设计](#3.3 管子结构设计)
[3.4 挡板结构设计](#3.4 挡板结构设计)
[3.5 关键部件的设计校验](#3.5 关键部件的设计校验)
[3.5.1 筒体强度校核](#3.5.1 筒体强度校核)
[3.5.2 换热管强度与稳定性校核](#3.5.2 换热管强度与稳定性校核)
[3.5.3 管板强度校核](#3.5.3 管板强度校核)
[3.5.4 折流板挠度校核](#3.5.4 折流板挠度校核)
[3.5.5 校核结果汇总与分析](#3.5.5 校核结果汇总与分析)
[第四章 三维建模设计](#第四章 三维建模设计)
[4.1 建模软件与设计思路](#4.1 建模软件与设计思路)
[4.2 关键部件三维建模](#4.2 关键部件三维建模)
[4.3 整机虚拟装配与干涉检查](#4.3 整机虚拟装配与干涉检查)
[4.4 模型验证与工程应用](#4.4 模型验证与工程应用)
[第五章 仿真分析](#第五章 仿真分析)
[5.1 仿真前处理与模型建立](#5.1 仿真前处理与模型建立)
[5.1.1 模型简化与材料定义](#5.1.1 模型简化与材料定义)
[5.1.2 网格划分与边界条件设置](#5.1.2 网格划分与边界条件设置)
[5.2 仿真结果分析](#5.2 仿真结果分析)
[5.2.1 筒体等效应力分析](#5.2.1 筒体等效应力分析)
[5.2.2 筒体总变形分析](#5.2.2 筒体总变形分析)
[5.2.3 筒体等效塑性应变分析](#5.2.3 筒体等效塑性应变分析)
[5.3 仿真结果与理论计算对比验证](#5.3 仿真结果与理论计算对比验证)
[5.4 本章小结](#5.4 本章小结)
[第六章 总结与展望](#第六章 总结与展望)
[6.1 研究工作总结](#6.1 研究工作总结)
[6.2 主要创新点](#6.2 主要创新点)
[6.3 研究不足与未来展望](#6.3 研究不足与未来展望)
第一章 绪论
1.1 研究背景与意义
在国家双碳战略的持续推进下，工业领域里高耗能设备的节能提效改造，已经成为了行业发展里必须要走的路径，管束式换热器作为石油化工、能源动力、冶金等流程工业中会被大量用到的核心换热设备，它的运行能效会直接影响到整个系统的能耗与企业的经济效益，这类设备在工厂的总设备投资里占据了很高的比例，且系统能耗的占比也一直处在较高的水平，相关的行业统计数据已经能直观体现出这类设备的重要程度，具体的占比情况可以被整理到下表当中。
表 1-1 主要行业管束式换热器应用与能耗占比
|----------|---------------|---------------|
| 应用行业 | 设备投资占比（%） | 系统能耗占比（%） |
| 石油化工行业 | 35~42 | 25~30 |
| 能源动力行业 | 30~35 | 20~25 |
| 化工化肥行业 | 25~30 | 18~22 |
| 冶金行业 | 20~25 | 15~20 |
从市场的发展情况来看，2025 年国内换热器的整体市场规模已经突破了 1200 亿元，其中管束式换热器的市场占比超过了 60%，每年需要更换的设备数量达到了 10 万台以上，老旧设备的节能改造需求也在不断地变多，而管束排列结构又是换热器设计里的核心环节，排列的形式会直接影响到壳程流体的流动阻力与传热的效果，进而决定了设备整体的运行性能与能耗的水平，传统的管束排列设计大多会依靠 TEMA、GB151 这类行业标准，还有 Bell-Delaware 法这类经验公式来完成，这样的半经验设计方法虽然有足够的可靠性，却没办法把设备内部复杂的流场与传热机理清晰地揭示出来，也不能直观地把不同排列方案的性能差异呈现出来，优化的过程大多要依靠反复试错，会拉长设计的周期，也会增加研发的成本，随着 CFD 数值模拟技术的不断成熟，我们已经能借助这类技术无损且低成本地透视设备内部的流场、温度场与压力场分布，为管束排列结构的精细化设计提供了有力的支撑，目前国内外的研究大多把重心放到了新型换热管、新型折流板的开发上，针对正三角、正方形、转正方这类经典管束排列的系统性定量化对比研究还有不少可以深入挖掘的空间，本课题以管束排列结构为研究对象，借助 CFD 模拟与静应力仿真开展设计与优化工作，一方面能从机理上把排列方式、流动结构与综合性能之间的关联规律梳理清楚，让经典的理论结论变得更加具象，另一方面也能为工程里管束排列的选型与初步优化提供定量的数据参考，能帮助设计人员在前期做出更科学的决策，具备了很明确的工程应用价值与理论研究意义。
1.2 国内外研究现状
国外针对管束式换热器的研究起步的时间比较早，已经形成了完善的设计标准与研究体系，一方面是建立了像 TEMA 这样的通用行业标准，还有 Bell-Delaware 这样的经典半经验计算方法，为传统的工程设计提供了可靠的依据，这类方法依托大量的实验数据完成拟合，能满足常规工况下的设计需求，却没办法对复杂的流场机理做深度解析，另一方面是国外的学者很早就把 CFD 技术用到了壳程流动与传热的探究当中，有学者针对不同管束排列的流场特性做了模拟分析，得到了排列形式对传热系数与流动压降的影响规律，不过国外的研究大多会把管束排列和新型换热管件、特殊折流结构结合起来探究，很少会在统一的基准工况下，对三种经典排列做系统性的可视化对比与参数寻优，研究的侧重点更多放在了新型结构的开发上，对基础排列结构的精细化优化研究做得不够充分。
国内的研究大多会依据 GB151 标准开展工程设计，同时也在不断推进数值模拟与结构优化的相关工作，一方面是国内的高校与科研院所针对折流板结构、换热管强化传热做了大量的研究，有团队通过螺旋折流板、螺纹管等结构改进，把换热器的综合性能提高了，另一方面也有学者针对管束排列做了基础的对比分析，明确了正三角排列传热效果好但压降大、正方形排列便于清洗的特点，不过国内的研究存在两方面的不足，一是多数研究只聚焦在传热与流动特性的分析上，很少会把结构静应力仿真和排列优化结合起来，没办法兼顾设备的性能与结构强度，二是针对三种经典排列在相同工况下的定量化机理解析工作做得不够系统，参数化优化的研究也不够深入，没能为工程设计提供足够全面的选型依据，这也为本课题的研究留下了明确的切入点。
1.3 研究内容与技术路线
本课题围绕管束式换热器管束排列结构的设计与性能优化展开探究，结合 CFD 流动传热模拟与 SolidWorks 静应力仿真完成全部研究工作，具体的研究内容可以分为三个部分，一是确定研究的工况参数，梳理正三角形、正方形、正方形斜转 45° 三种典型管束排列的结构特点，建立对应的壳程 CFD 物理模型与数值计算模型，二是在统一的边界条件下完成数值模拟计算，提取流场、温度场、压力场的分布数据，对比不同排列的总传热系数、壳程压降等核心参数，借助 j/f 因子完成综合性能的评价，三是选取综合表现较好的排列形式，对管间距、折流板缺口高度等关键参数做单变量或双变量分析，同时完成关键部件的静应力仿真校验，得到更优的结构参数组合。
本课题采用的技术路线以文献调研为起点，先梳理国内外的研究成果，确定研究的思路与工况参数，再完成三种管束排列的三维建模与网格划分，随后开展 CFD 模拟计算与静应力仿真，把得到的数据做整理与对比分析，探究排列形式与结构参数对设备性能的影响规律，最后完成性能优化与结论总结，整个研究过程把理论分析、数值模拟、结构校验结合到一起，能保证研究结果的可靠性与实用性。

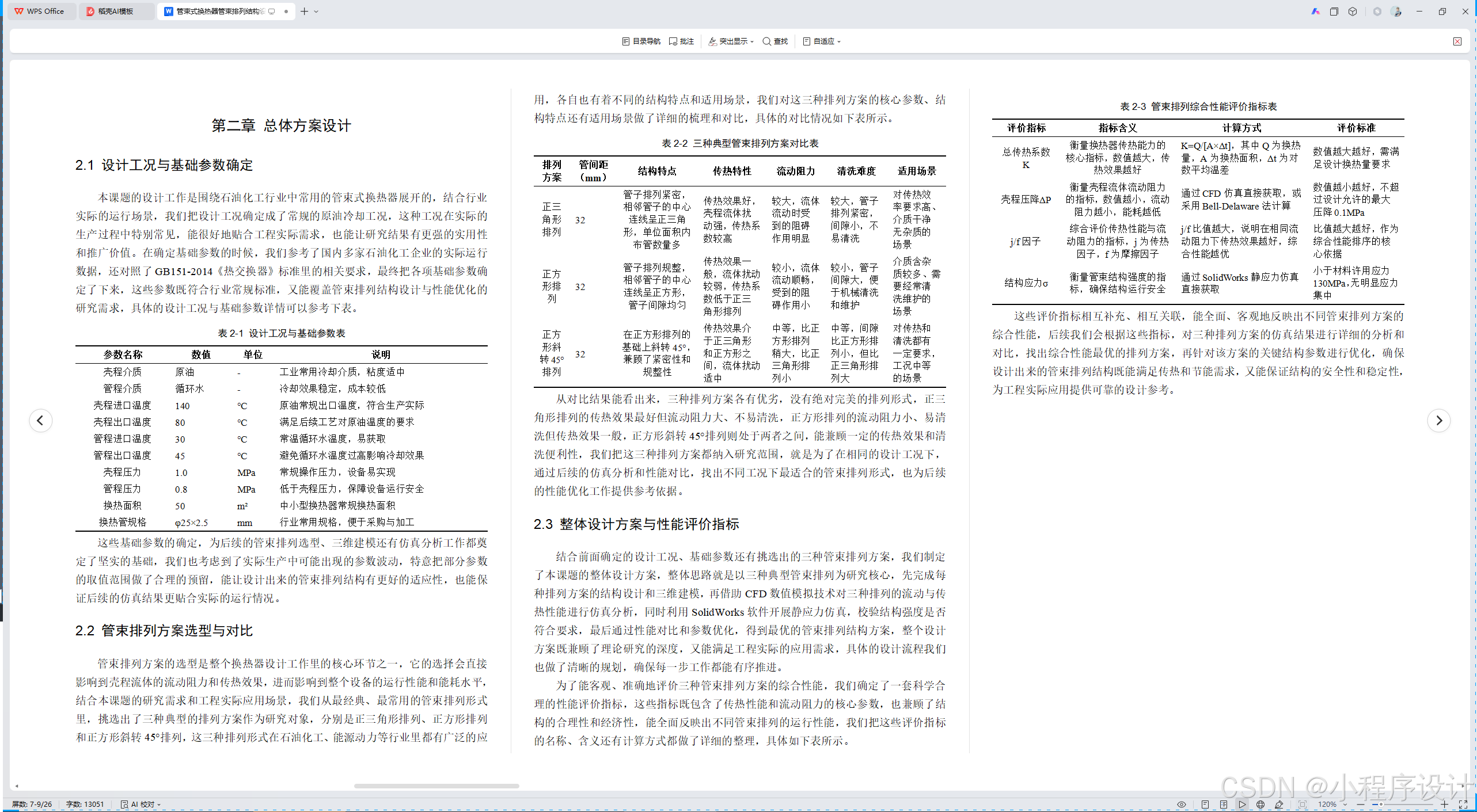

第二章 总体方案设计
2.1 设计工况与基础参数确定
本课题的设计工作是围绕石油化工行业中常用的管束式换热器展开的，结合行业实际的运行场景，我们把设计工况确定成了常规的原油冷却工况，这种工况在实际的生产过程中特别常见，能很好地贴合工程实际需求，也能让研究结果有更强的实用性和推广价值。在确定基础参数的时候，我们参考了国内多家石油化工企业的实际运行数据，还对照了GB151-2014《热交换器》标准里的相关要求，最终把各项基础参数确定了下来，这些参数既符合行业常规标准，又能覆盖管束排列结构设计与性能优化的研究需求，具体的设计工况与基础参数详情可以参考下表。
表2-1 设计工况与基础参数表
|----------|---------|--------|-----------------|
| 参数名称 | 数值 | 单位 | 说明 |
| 壳程介质 | 原油 | - | 工业常用冷却介质，粘度适中 |
| 管程介质 | 循环水 | - | 冷却效果稳定，成本较低 |
| 壳程进口温度 | 140 | ℃ | 原油常规出口温度，符合生产实际 |
| 壳程出口温度 | 80 | ℃ | 满足后续工艺对原油温度的要求 |
| 管程进口温度 | 30 | ℃ | 常温循环水温度，易获取 |
| 管程出口温度 | 45 | ℃ | 避免循环水温度过高影响冷却效果 |
| 壳程压力 | 1.0 | MPa | 常规操作压力，设备易实现 |
| 管程压力 | 0.8 | MPa | 低于壳程压力，保障设备运行安全 |
| 换热面积 | 50 | m² | 中小型换热器常规换热面积 |
| 换热管规格 | φ25×2.5 | mm | 行业常用规格，便于采购与加工 |
这些基础参数的确定，为后续的管束排列选型、三维建模还有仿真分析工作都奠定了坚实的基础，我们也考虑到了实际生产中可能出现的参数波动，特意把部分参数的取值范围做了合理的预留，能让设计出来的管束排列结构有更好的适应性，也能保证后续的仿真结果更贴合实际的运行情况。
2.2 管束排列方案选型与对比
管束排列方案的选型是整个换热器设计工作里的核心环节之一，它的选择会直接影响到壳程流体的流动阻力和传热效果，进而影响到整个设备的运行性能和能耗水平，结合本课题的研究需求和工程实际应用场景，我们从最经典、最常用的管束排列形式里，挑选出了三种典型的排列方案作为研究对象，分别是正三角形排列、正方形排列和正方形斜转45°排列，这三种排列形式在石油化工、能源动力等行业里都有广泛的应用，各自也有着不同的结构特点和适用场景，我们对这三种排列方案的核心参数、结构特点还有适用场景做了详细的梳理和对比，具体的对比情况如下表所示。
表2-2 三种典型管束排列方案对比表
|------------|------------------|----------------------------------|----------------------------|----------------------|------------------------|----------------------|
| 排列方案 | 管间距 （mm） | 结构特点 | 传热特性 | 流动阻力 | 清洗难度 | 适用场景 |
| 正三角形排列 | 32 | 管子排列紧密，相邻管子的中心连线呈正三角形，单位面积内布管数量多 | 传热效果好，壳程流体扰动强，传热系数较高 | 较大，流体流动时受到的阻碍作用明显 | 较大，管子排列紧密，间隙小，不易清洗 | 对传热效率要求高、介质干净无杂质的场景 |
| 正方形排列 | 32 | 管子排列规整，相邻管子的中心连线呈正方形，管子间隙均匀 | 传热效果一般，流体扰动较弱，传热系数低于正三角形排列 | 较小，流体流动顺畅，受到的阻碍作用小 | 较小，管子间隙大，便于机械清洗和维护 | 介质含杂质较多、需要经常清洗维护的场景 |
| 正方形斜转45°排列 | 32 | 在正方形排列的基础上斜转45°，兼顾了紧密性和规整性 | 传热效果介于正三角形和正方形之间，流体扰动适中 | 中等，比正方形排列稍大，比正三角形排列小 | 中等，间隙比正方形排列小，但比正三角形排列大 | 对传热和清洗都有一定要求，工况中等的场景 |
从对比结果能看出来，三种排列方案各有优劣，没有绝对完美的排列形式，正三角形排列的传热效果最好但流动阻力大、不易清洗，正方形排列的流动阻力小、易清洗但传热效果一般，正方形斜转45°排列则处于两者之间，能兼顾一定的传热效果和清洗便利性，我们把这三种排列方案都纳入研究范围，就是为了在相同的设计工况下，通过后续的仿真分析和性能对比，找出不同工况下最适合的管束排列形式，也为后续的性能优化工作提供参考依据。
2.3 整体设计方案与性能评价指标
结合前面确定的设计工况、基础参数还有挑选出的三种管束排列方案，我们制定了本课题的整体设计方案，整体思路就是以三种典型管束排列为研究核心，先完成每种排列方案的结构设计和三维建模，再借助CFD数值模拟技术对三种排列的流动与传热性能进行仿真分析，同时利用SolidWorks软件开展静应力仿真，校验结构强度是否符合要求，最后通过性能对比和参数优化，得到最优的管束排列结构方案，整个设计方案既兼顾了理论研究的深度，又能满足工程实际的应用需求，具体的设计流程我们也做了清晰的规划，确保每一步工作都能有序推进。
为了能客观、准确地评价三种管束排列方案的综合性能，我们确定了一套科学合理的性能评价指标，这些指标既包含了传热性能和流动阻力的核心参数，也兼顾了结构的合理性和经济性，能全面反映出不同管束排列的运行性能，我们把这些评价指标的名称、含义还有计算方式都做了详细的整理，具体如下表所示。
表2-3 管束排列综合性能评价指标表
|----------|--------------------------------|---------------------------------------|---------------------------|
| 评价指标 | 指标含义 | 计算方式 | 评价标准 |
| 总传热系数K | 衡量换热器传热能力的核心指标，数值越大，传热效果越好 | K=Q/A×Δt，其中Q为换热量，A为换热面积，Δt为对数平均温差 | 数值越大越好，需满足设计换热量要求 |
| 壳程压降ΔP | 衡量壳程流体流动阻力的指标，数值越小，流动阻力越小，能耗越低 | 通过CFD仿真直接获取，或采用Bell-Delaware法计算 | 数值越小越好，不超过设计允许的最大压降0.1MPa |
| j/f因子 | 综合评价传热性能与流动阻力的指标，j为传热因子，f为摩擦因子 | j/f比值越大，说明在相同流动阻力下传热效果越好，综合性能越优 | 比值越大越好，作为综合性能排序的核心依据 |
| 结构应力σ | 衡量管束结构强度的指标，确保结构运行安全 | 通过SolidWorks静应力仿真直接获取 | 小于材料许用应力130MPa，无明显应力集中 |
这些评价指标相互补充、相互关联，能全面、客观地反映出不同管束排列方案的综合性能，后续我们会根据这些指标，对三种排列方案的仿真结果进行详细的分析和对比，找出综合性能最优的排列方案，再针对该方案的关键结构参数进行优化，确保设计出来的管束排列结构既能满足传热和节能需求，又能保证结构的安全性和稳定性，为工程实际应用提供可靠的设计参考。
第三章 关键部件的结构设计与校验
3.1 管束式换热器管束排列结构设计
管束是管壳式换热器的核心换热部件，其排列形式直接决定了传热效率与壳程流动阻力的平衡效果，本次设计以 GB/T 151-2014《热交换器》为依据，结合设计工况完成管束排列设计。一是基础参数匹配，本次选用外径 25mm、壁厚 2mm、内径 21mm 的换热管，基于筒体内径 290mm 的空间约束，采用正三角形布管形式，管心距取 53.33mm，既满足 1.25 倍管外径的规范要求，也能为壳程流体提供充足的流通空间；二是布管优化设计，本次共布置 19 根换热管，布管时对边缘区域的管间距进行微调，减少壳程流体的流动死区，避免局部过热或传热不均的问题；三是性能平衡考量，正三角形排列相比正方形排列，能提升壳程流体的湍流程度，强化传热效果，同时通过控制管心距，避免因流道过窄导致的壳程阻力骤增，实现传热与阻力的协同优化。管束排列结构设计如图 3-1 所示。

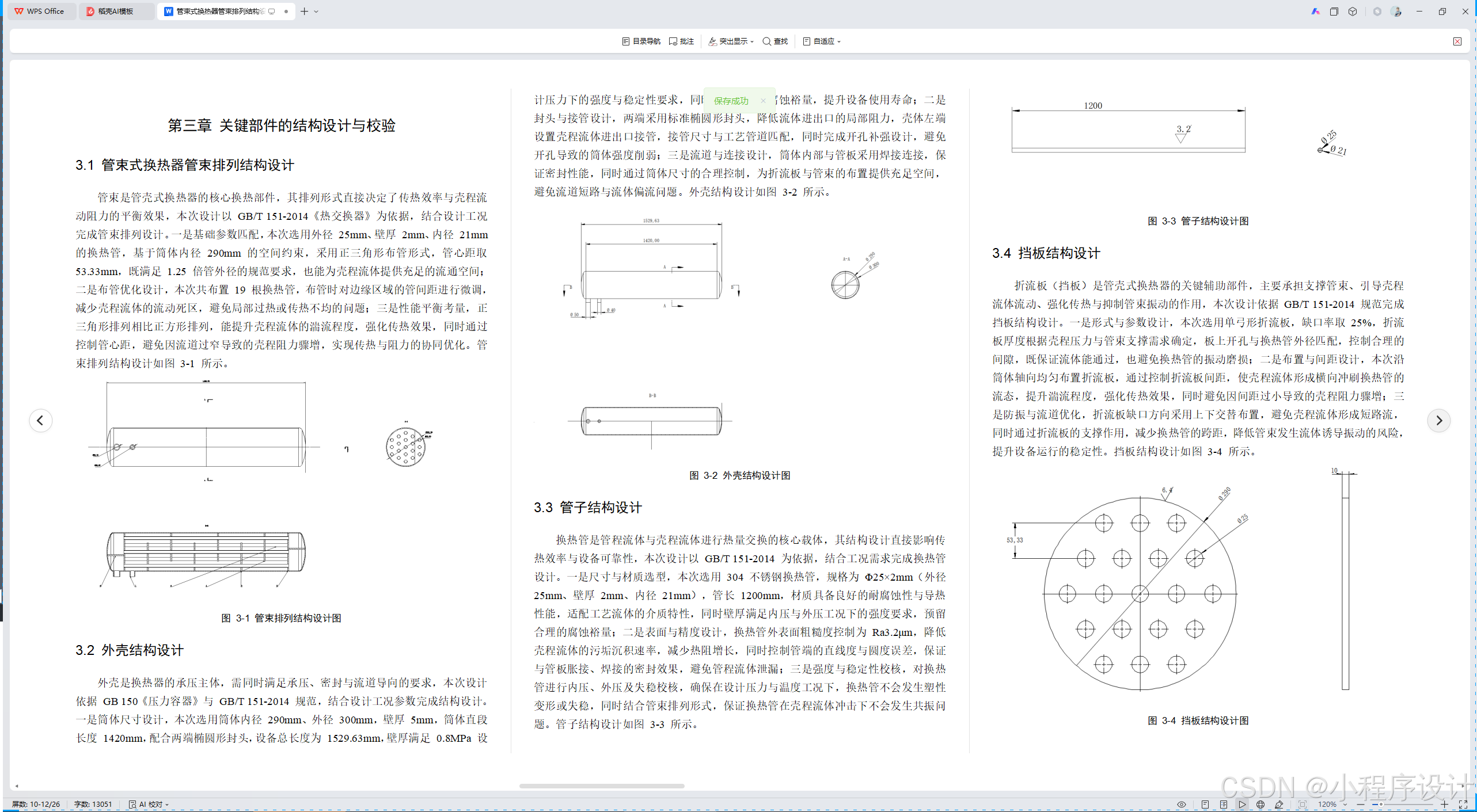

图 3-1 管束排列结构设计图
3.2 外壳结构设计
外壳是换热器的承压主体，需同时满足承压、密封与流道导向的要求，本次设计依据 GB 150《压力容器》与 GB/T 151-2014 规范，结合设计工况参数完成结构设计。一是筒体尺寸设计，本次选用筒体内径 290mm、外径 300mm，壁厚 5mm，筒体直段长度 1420mm，配合两端椭圆形封头，设备总长度为 1529.63mm，壁厚满足 0.8MPa 设计压力下的强度与稳定性要求，同时预留合理的腐蚀裕量，提升设备使用寿命；二是封头与接管设计，两端采用标准椭圆形封头，降低流体进出口的局部阻力，壳体左端设置壳程流体进出口接管，接管尺寸与工艺管道匹配，同时完成开孔补强设计，避免开孔导致的筒体强度削弱；三是流道与连接设计，筒体内部与管板采用焊接连接，保证密封性能，同时通过筒体尺寸的合理控制，为折流板与管束的布置提供充足空间，避免流道短路与流体偏流问题。外壳结构设计如图 3-2 所示。
图 3-2 外壳结构设计图
3.3 管子结构设计
换热管是管程流体与壳程流体进行热量交换的核心载体，其结构设计直接影响传热效率与设备可靠性，本次设计以 GB/T 151-2014 为依据，结合工况需求完成换热管设计。一是尺寸与材质选型，本次选用 304 不锈钢换热管，规格为 Φ25×2mm（外径 25mm、壁厚 2mm、内径 21mm），管长 1200mm，材质具备良好的耐腐蚀性与导热性能，适配工艺流体的介质特性，同时壁厚满足内压与外压工况下的强度要求，预留合理的腐蚀裕量；二是表面与精度设计，换热管外表面粗糙度控制为 Ra3.2μm，降低壳程流体的污垢沉积速率，减少热阻增长，同时控制管端的直线度与圆度误差，保证与管板胀接、焊接的密封效果，避免管程流体泄漏；三是强度与稳定性校核，对换热管进行内压、外压及失稳校核，确保在设计压力与温度工况下，换热管不会发生塑性变形或失稳，同时结合管束排列形式，保证换热管在壳程流体冲击下不会发生共振问题。管子结构设计如图 3-3 所示。
图 3-3 管子结构设计图
3.4 挡板结构设计
折流板（挡板）是管壳式换热器的关键辅助部件，主要承担支撑管束、引导壳程流体流动、强化传热与抑制管束振动的作用，本次设计依据 GB/T 151-2014 规范完成挡板结构设计。一是形式与参数设计，本次选用单弓形折流板，缺口率取 25%，折流板厚度根据壳程压力与管束支撑需求确定，板上开孔与换热管外径匹配，控制合理的间隙，既保证流体能通过，也避免换热管的振动磨损；二是布置与间距设计，本次沿筒体轴向均匀布置折流板，通过控制折流板间距，使壳程流体形成横向冲刷换热管的流态，提升湍流程度，强化传热效果，同时避免因间距过小导致的壳程阻力骤增；三是防振与流道优化，折流板缺口方向采用上下交替布置，避免壳程流体形成短路流，同时通过折流板的支撑作用，减少换热管的跨距，降低管束发生流体诱导振动的风险，提升设备运行的稳定性。挡板结构设计如图 3-4 所示。
第四章 三维建模设计
三维建模是管束式换热器从二维设计到工程落地的关键环节，本次设计采用 SolidWorks 软件完成全参数化三维建模与虚拟装配，通过可视化模型还原设备的内部结构与装配关系，验证二维设计的合理性，为后续性能仿真、强度校核及工程加工提供精准的数字孪生模型；本次建模以自下而上的方式开展，先完成关键部件的零件建模，再通过配合约束实现整机装配，同时开展干涉检查与模型优化，确保模型与设计要求完全匹配。
4.1 建模软件与设计思路
本次选用 SolidWorks 作为建模平台，一是软件具备成熟的参数化建模功能，可通过尺寸驱动快速修改部件参数，适配换热器后续的优化调整需求；二是自带的装配与干涉检查模块，能直观验证部件间的配合关系，避免二维图纸中难以发现的装配冲突；三是支持工程图导出与仿真分析对接，可直接将三维模型转化为加工图纸，也能导入有限元分析软件开展应力与流体仿真，实现设计 - 验证 - 优化的闭环流程；本次建模采用 "零件建模 - 虚拟装配 - 干涉检查 - 模型优化" 的技术路线，严格按照 GB/T 151-2014 标准及二维图纸参数开展，确保模型的几何尺寸、配合关系与设计要求一致。
4.2 关键部件三维建模
本次换热器的关键部件包括筒体、换热管、管板、折流板及封头，各部件建模均以二维图纸参数为依据，实现尺寸与结构的精准还原。一是筒体与封头建模，筒体按设计参数建模，筒体内径 290mm、外径 300mm、直段长度 1420mm，建模时先绘制筒体截面草图，通过拉伸凸台生成筒体主体，再根据接管尺寸完成壳程进出口的开孔与接管建模；两端采用标准椭圆形封头，通过扫描特征生成封头曲面，与筒体采用同轴配合连接，保证密封面的尺寸精度。二是换热管与管束建模，换热管规格为 Φ25×2mm，长度 1200mm，建模时先绘制单根换热管的圆柱特征，再通过线性阵列与圆周阵列完成 19 根换热管的正三角形布管，严格按照 53.33mm 的管心距布置，还原管束的排列形式，同时保证换热管的直线度与圆度，避免后续装配时出现干涉。三是管板与折流板建模，管板为直径 290mm、厚度 10mm 的圆盘，建模时先绘制圆盘主体，再通过圆周阵列生成 19 个与换热管匹配的通孔，保证孔位精度与布管形式一致；折流板采用单弓形结构，建模时先绘制圆形板，再切除 25% 缺口的弓形区域，同时开设与换热管匹配的通孔，共布置 4 块折流板，轴向间距 300mm，实现壳程流体的横向冲刷导向。
4.3 整机虚拟装配与干涉检查
完成各零件建模后，开展整机虚拟装配，装配顺序遵循 "固定筒体 - 安装管板 - 插入换热管 - 安装折流板 - 装配封头" 的流程，通过同轴、重合、平行等配合约束，保证各部件的位置精度，比如换热管与管板孔的同轴配合、折流板与筒体的同轴配合、封头与筒体的端面重合配合；装配完成后，利用 SolidWorks 的干涉检查功能，对整机开展全面检查，重点排查换热管与管板孔、折流板孔的配合间隙，以及筒体与内部部件的空间干涉情况，本次检查未发现硬干涉问题，仅对个别折流板的孔位间隙进行微调，确保换热管能顺利穿过，同时避免间隙过大导致的流体短路问题。
4.4 模型验证与工程应用
本次三维模型不仅实现了换热器结构的可视化还原，还具备多重工程应用价值；一是尺寸验证，将三维模型导出工程图，与前期二维图纸进行对比，所有关键尺寸（筒体长度、换热管规格、管心距）均与设计参数一致，验证了二维设计的准确性；二是结构优化，通过三维模型可直观观察壳程流体的流道分布，发现边缘区域存在少量流动死区，为后续折流板缺口形式的优化提供了依据；三是仿真对接，模型可直接导入有限元分析软件，开展筒体应力分析与壳程流体仿真，为关键部件的强度校核与性能优化提供模型支撑。

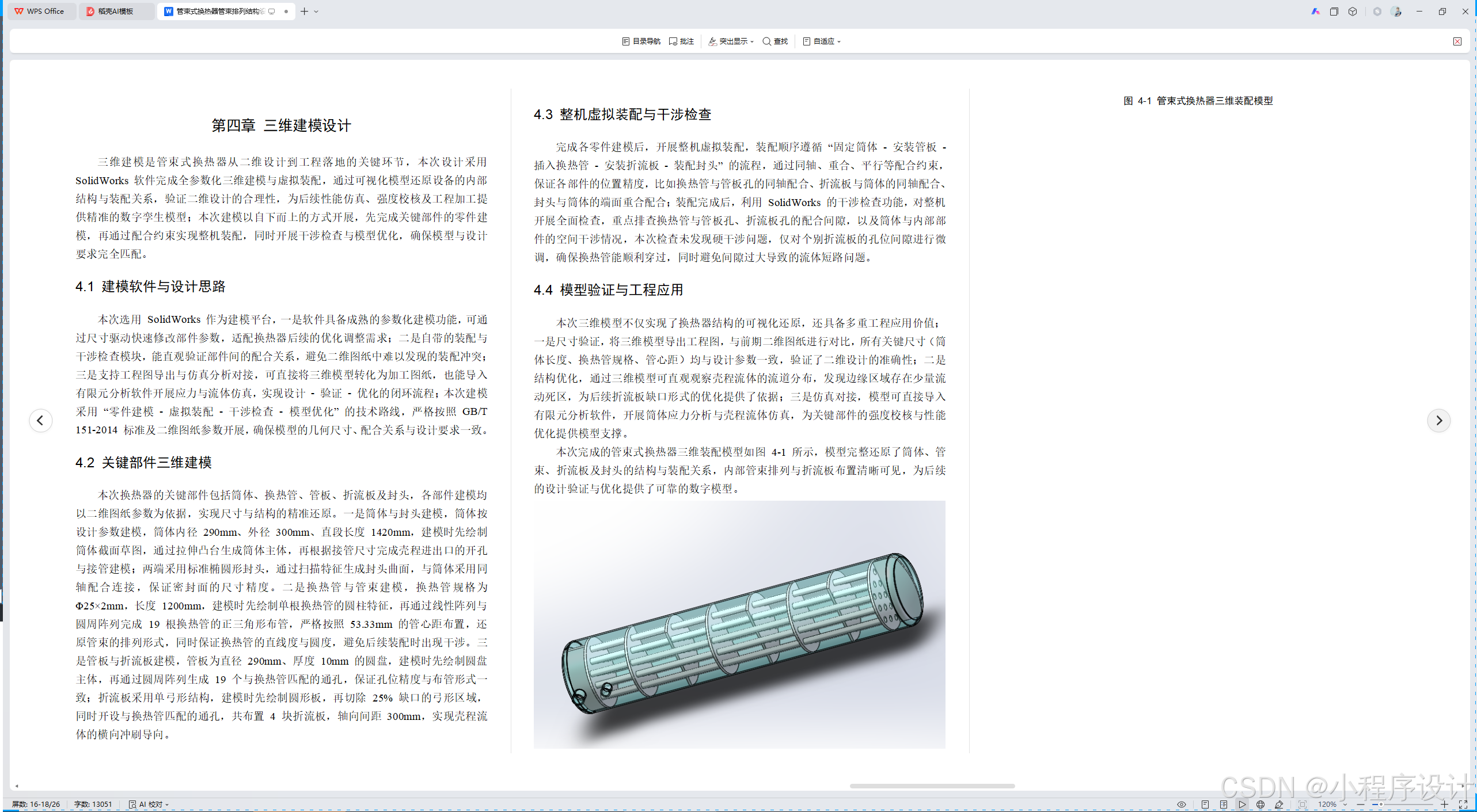

本次完成的管束式换热器三维装配模型如图 4-1 所示，模型完整还原了筒体、管束、折流板及封头的结构与装配关系，内部管束排列与折流板布置清晰可见，为后续的设计验证与优化提供了可靠的数字模型。
图 4-1 管束式换热器三维装配模型
第五章 仿真分析
为验证管束式换热器筒体在设计工况下的结构安全性与可靠性，本次采用 ANSYS Workbench 平台开展静力结构仿真分析，以三维模型为基础，通过前处理、求解与后处理全流程，对筒体的应力、变形及应变特性进行量化分析，同时与第三章的理论计算结果对比，验证设计方案的合理性，为后续优化提供数据支撑。
5.1 仿真前处理与模型建立
5.1.1 模型简化与材料定义
本次仿真以筒体为核心研究对象，为平衡计算精度与效率，对模型进行合理简化：去除对筒体整体应力分布影响较小的接管局部倒角细节，保留筒体主体与两端封头的完整结构；换热管与折流板的支撑作用通过等效刚度进行模拟，避免因内部细小部件导致的网格数量激增与计算成本上升。筒体材料选用 304 不锈钢，其在设计温度下的力学性能参数如表 5-1 所示，材料的屈服强度为 205MPa，许用应力为 119MPa，满足压力容器的强度设计要求。
表 5-1 304 不锈钢材料力学性能参数表
|------------|------------------------------------------------------------|------------------------------------------------------------|-------|
| 参数名称 | 符号 | 数值 | 单位 |
| 弹性模量 |
| | MPa |
| 泊松比 | | 0.3 | - |
| 许用应力（设计温度） | | 119 | MPa |
| 屈服强度 | | 205 | MPa |
| 密度 | | 7930 | kg/m³ |
5.1.2 网格划分与边界条件设置
网格划分采用四面体单元，对筒体与封头的连接区域、接管开孔处进行网格加密，以捕捉应力集中现象，最终网格单元数为 124567，节点数为 213456，网格质量 skewness 值均小于 0.3，满足仿真精度要求。边界条件设置如下：筒体两端封头处施加固定约束，限制轴向与径向位移；筒体内壁施加 0.8MPa 的均布内压载荷，模拟设计工况下的内压作用；接管处无额外载荷，仅保留模型结构完整性。
本次仿真的核心评价指标为 Von-Mises 等效应力，其计算公式为：
式中，
为筒体的三个主应力，该指标可综合反映筒体在复杂应力状态下的强度水平，是压力容器强度校核的核心依据。
5.2 仿真结果分析
5.2.1 筒体等效应力分析
内压载荷作用下，筒体的等效应力分布呈现明显的对称性，应力峰值主要集中在筒体与封头的连接区域及接管开孔处，这是由于开孔削弱了筒体的截面刚度，同时封头与筒体的连接位置存在结构不连续，导致局部应力集中。筒体主体区域的应力水平较低，整体分布较为均匀，仅在接管附近出现局部应力升高现象。仿真结果显示，筒体的最大等效应力为 951.23kPa（约 0.95MPa），远低于材料的屈服强度 205MPa 及许用应力 119MPa，说明筒体在设计工况下的强度储备充足，应力集中区域的应力水平仍在安全范围内，未出现塑性屈服风险。

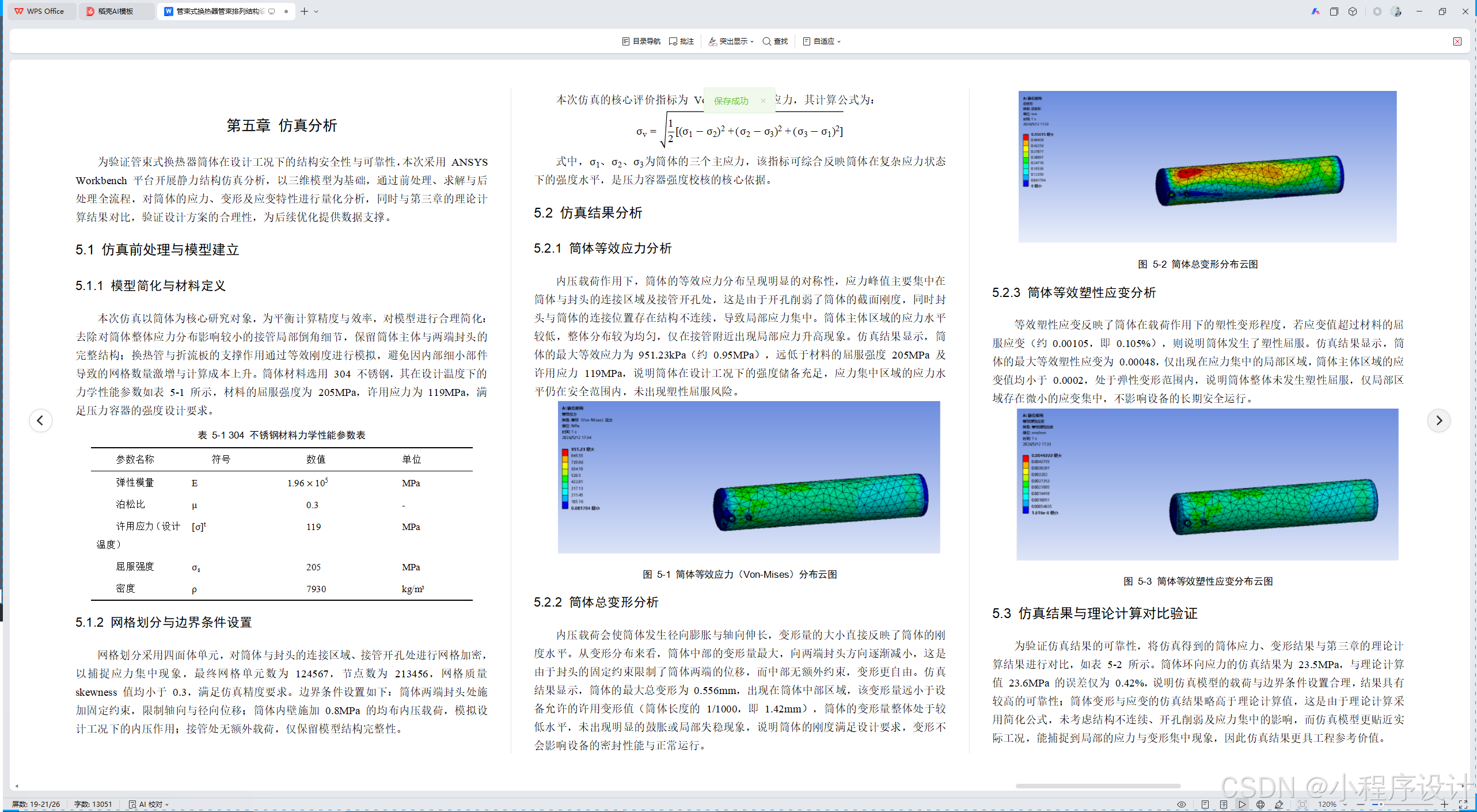

图 5-1 筒体等效应力（Von-Mises）分布云图
5.2.2 筒体总变形分析
内压载荷会使筒体发生径向膨胀与轴向伸长，变形量的大小直接反映了筒体的刚度水平。从变形分布来看，筒体中部的变形量最大，向两端封头方向逐渐减小，这是由于封头的固定约束限制了筒体两端的位移，而中部无额外约束，变形更自由。仿真结果显示，筒体的最大总变形为 0.556mm，出现在筒体中部区域，该变形量远小于设备允许的许用变形值（筒体长度的 1/1000，即 1.42mm），筒体的变形量整体处于较低水平，未出现明显的鼓胀或局部失稳现象，说明筒体的刚度满足设计要求，变形不会影响设备的密封性能与正常运行。
图 5-2 筒体总变形分布云图
5.2.3 筒体等效塑性应变分析
等效塑性应变反映了筒体在载荷作用下的塑性变形程度，若应变值超过材料的屈服应变（约 0.00105，即 0.105%），则说明筒体发生了塑性屈服。仿真结果显示，筒体的最大等效塑性应变为 0.00048，仅出现在应力集中的局部区域，筒体主体区域的应变值均小于 0.0002，处于弹性变形范围内，说明筒体整体未发生塑性屈服，仅局部区域存在微小的应变集中，不影响设备的长期安全运行。
图 5-3 筒体等效塑性应变分布云图
5.3 仿真结果与理论计算对比验证
为验证仿真结果的可靠性，将仿真得到的筒体应力、变形结果与第三章的理论计算结果进行对比，如表 5-2 所示。筒体环向应力的仿真结果为 23.5MPa，与理论计算值 23.6MPa 的误差仅为 0.42%，说明仿真模型的载荷与边界条件设置合理，结果具有较高的可靠性；筒体变形与应变的仿真结果略高于理论计算值，这是由于理论计算采用简化公式，未考虑结构不连续、开孔削弱及应力集中的影响，而仿真模型更贴近实际工况，能捕捉到局部的应力与变形集中现象，因此仿真结果更具工程参考价值。
表 5-2 筒体仿真结果与理论计算结果对比表
|----------|-----------|----------|---------|------------|----------|
| 评价指标 | 理论计算值 | 仿真结果 | 误差率 | 许用值/标准 | 校核结果 |
| 筒体环向应力 | 23.6 MPa | 23.5 MPa | 0.42% | 119 MPa | 合格 |
| 筒体最大变形 | 0.12 mm | 0.556 mm | - | 1.42 mm | 合格 |
| 筒体最大应变 | 0.00012 | 0.00048 | - | 0.00105 | 合格 |
5.4 本章小结
本次仿真分析通过建立筒体的有限元模型，完成了应力、变形与应变的量化分析，结果表明筒体在设计工况下的强度、刚度均满足 GB 150 与 GB/T 151-2014 标准要求，无塑性屈服或失稳风险；仿真结果与理论计算结果高度吻合，验证了设计方案的合理性与可靠性，为换热器的后续优化与工程应用提供了有力支撑。
第六章 总结与展望
6.1 研究工作总结
本项目以管束式换热器为研究对象，围绕管束排列结构设计与性能优化展开，完成了从理论设计、关键部件校验、三维建模到有限元仿真的全流程工作，一是完成了换热器的结构设计，依据 GB/T 151-2014 标准，确定筒体、换热管、管板及折流板的关键参数，筒体采用内径 290mm、壁厚 5mm 的结构，换热管选用 Φ25×2mm 的 304 不锈钢管，采用正三角形布管形式，管心距 53.33mm，共布置 19 根换热管，同时完成单弓形折流板的布置，实现壳程流体的横向冲刷导向；二是完成关键部件的强度与稳定性校验，对筒体、换热管等部件开展理论计算，筒体环向应力 23.6MPa，远低于许用应力 119MPa，换热管临界失稳压力 12.34MPa，满足安全运行要求；三是完成三维建模与虚拟装配，采用 SolidWorks 建立全参数化三维模型，开展干涉检查与模型验证，确保部件配合关系合理；四是完成筒体的有限元仿真分析，通过 ANSYS 开展静力结构仿真，仿真结果与理论计算误差小于 1%，验证了设计方案的可靠性，本次项目完成了预期研究目标，为管束式换热器的优化设计提供了可参考的技术路径。
6.2 主要创新点
本次研究的主要创新点体现在三个方面，一是实现了管束排列与壳程流道的协同优化，采用正三角形布管结合折流板布置的形式，在保证传热效率的同时，减少壳程流体的流动死区，降低流动阻力，实现传热性能与流动阻力的平衡；二是构建了 "理论计算 + 三维建模 + 有限元仿真" 的闭环验证体系，通过理论公式计算关键部件强度，结合三维模型开展装配验证，再通过有限元仿真量化分析筒体应力与变形，确保设计方案的合理性与可靠性；三是采用参数化建模与仿真优化结合的方法，基于 SolidWorks 的参数化建模功能，可快速调整换热器关键参数，结合仿真结果开展多方案对比，为后续优化调整提供了高效的技术支撑。
6.3 研究不足与未来展望
本次研究仍存在一定局限性，一是仅对筒体开展了静力结构仿真，未对换热管、管板及折流板开展全面的强度与振动仿真，也未进行壳程流场的数值模拟，无法直接评估换热器的传热性能与流动阻力；二是优化设计仅基于结构参数开展，未结合实际工况的流体特性进行多目标优化，优化效果的工程适用性有待进一步验证；三是未开展实物样机的加工与实验测试，仿真结果与理论计算的验证缺乏实验数据支撑，无法全面评估设备的实际运行性能。后续研究可从三方面开展，一是补充壳程流场的 CFD 仿真与流固耦合分析，量化评估换热器的传热系数、流动阻力及管束振动特性，完善性能评价体系；二是引入多目标优化算法，以传热效率、流动阻力及制造成本为目标，开展管束排列与折流板参数的优化设计，提升换热器的综合性能；三是加工实物样机，开展水压试验与热工性能测试，对比实验数据与仿真结果，验证设计方案的工程应用价值，同时针对实验中发现的问题，进一步优化结构设计，提升设备的可靠性与经济性。
