keil下如何指定stack和heap地址

目的：

有些应用场景下需要指定stack和heap摆放地址，本文简要介绍keil下如何指定stack和heap地址。

说明：

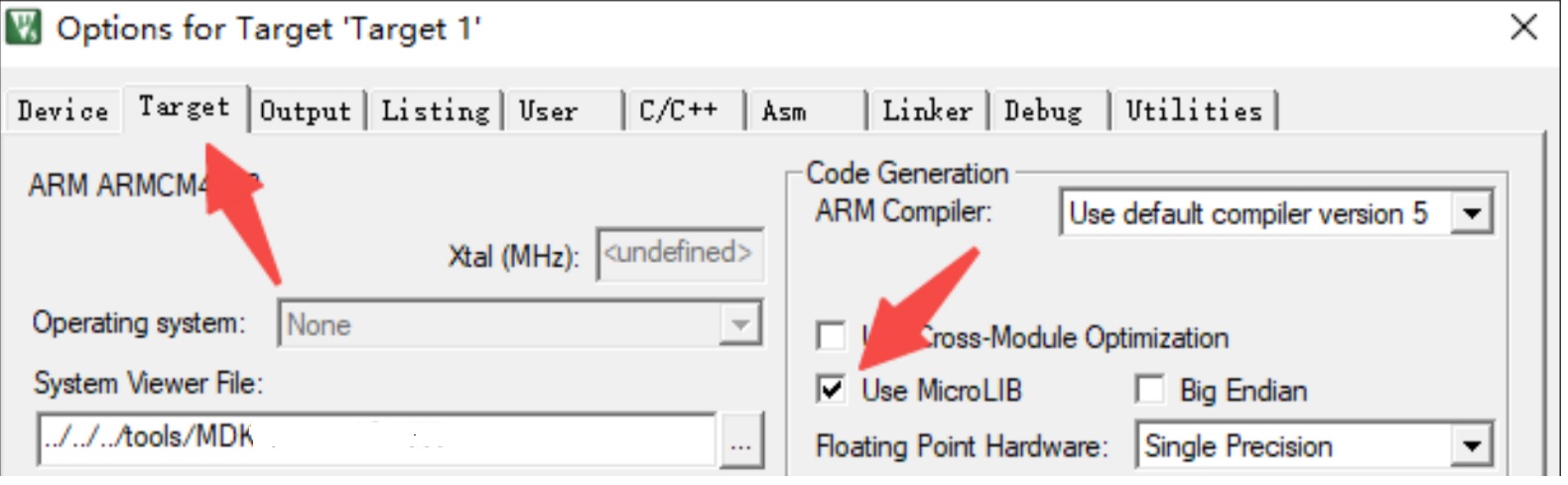

使用keil一般会启用microlib，即使用keil的库来实现一些标准接口，这样生成的代码会更精简，一般启用配置如下：

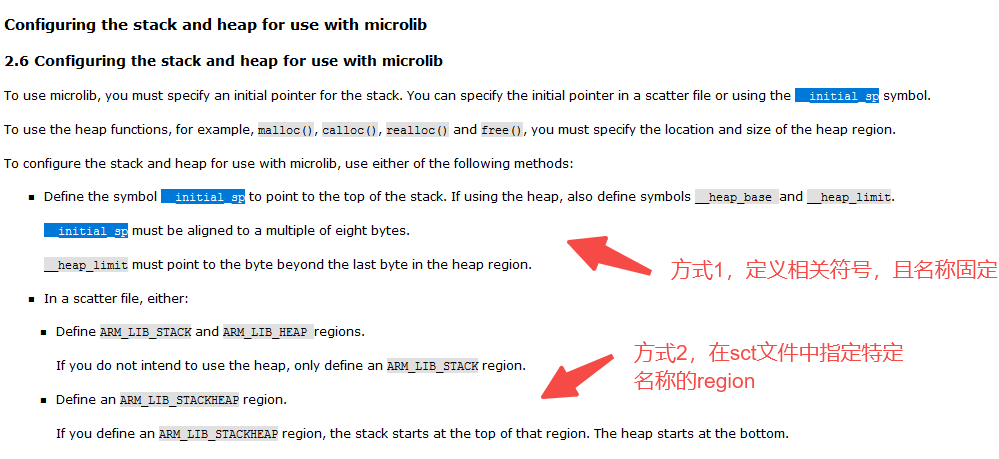

使用microlib时对stack和heap的配置有两种方式：

目前大都是方式1，这种方式不能精确的指定stack和heap地址，方式2则可以，本文介绍方式2的实现。

操作步骤：

1，修改sct文件：

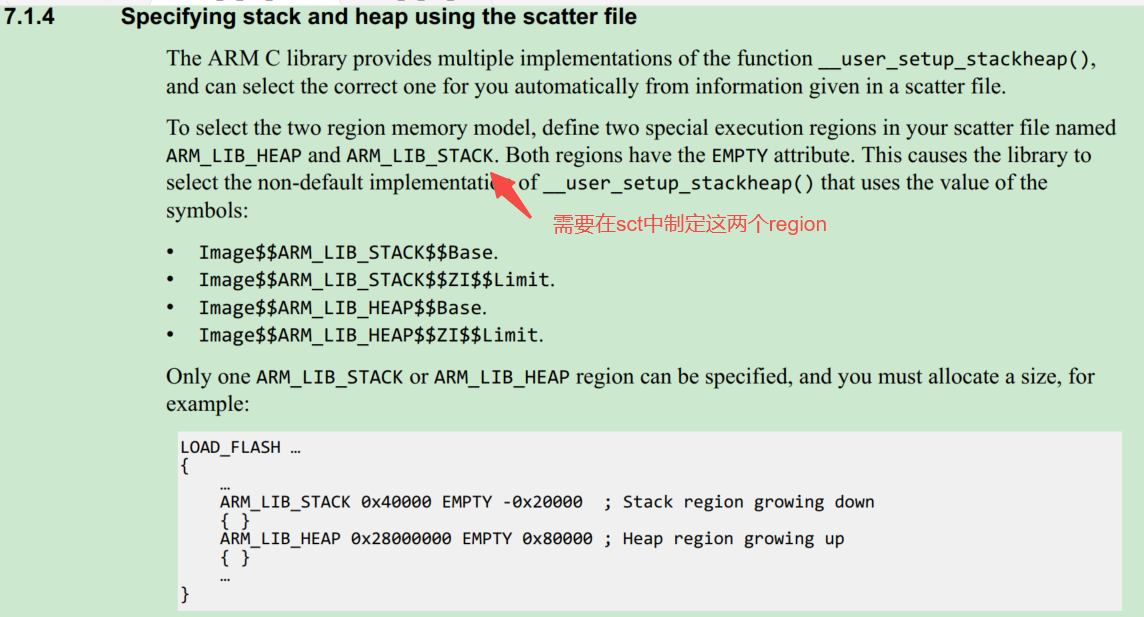

参考《DUI0377G_02_mdk_armlink_user_guide.pdf》 7.1.4 有如下内容：

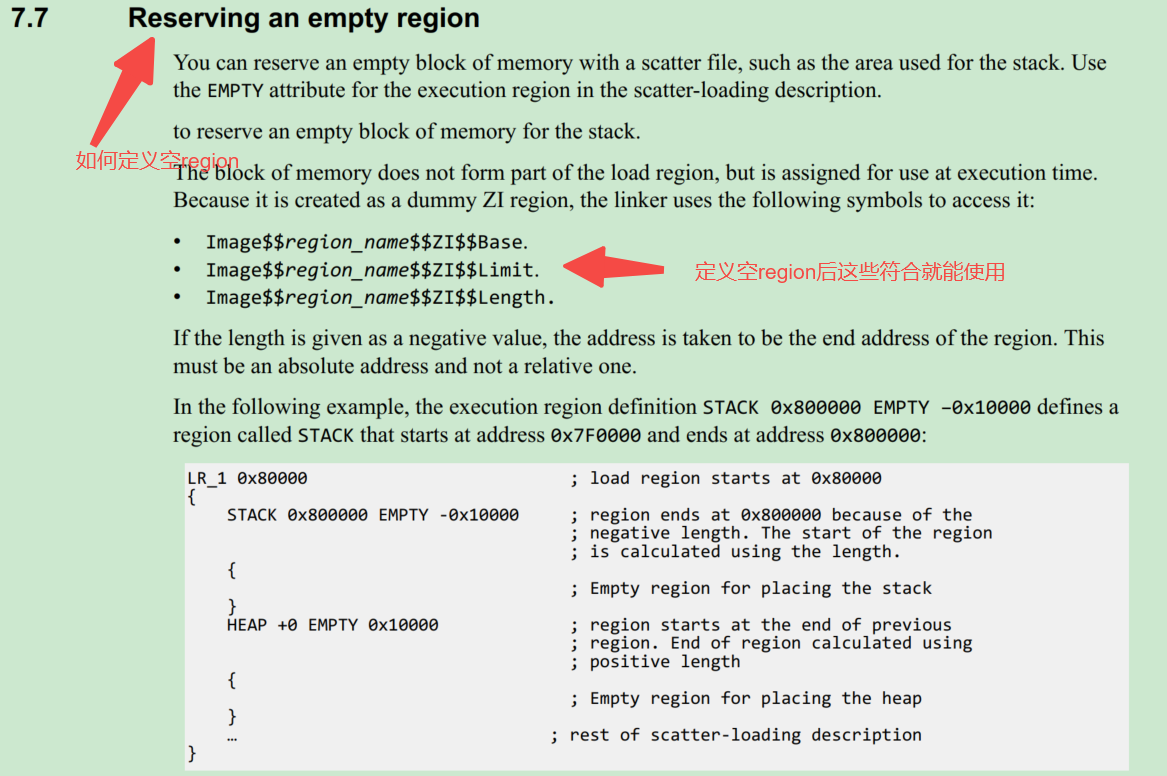

参考《DUI0377G_02_mdk_armlink_user_guide.pdf》 7.7 有如下内容：

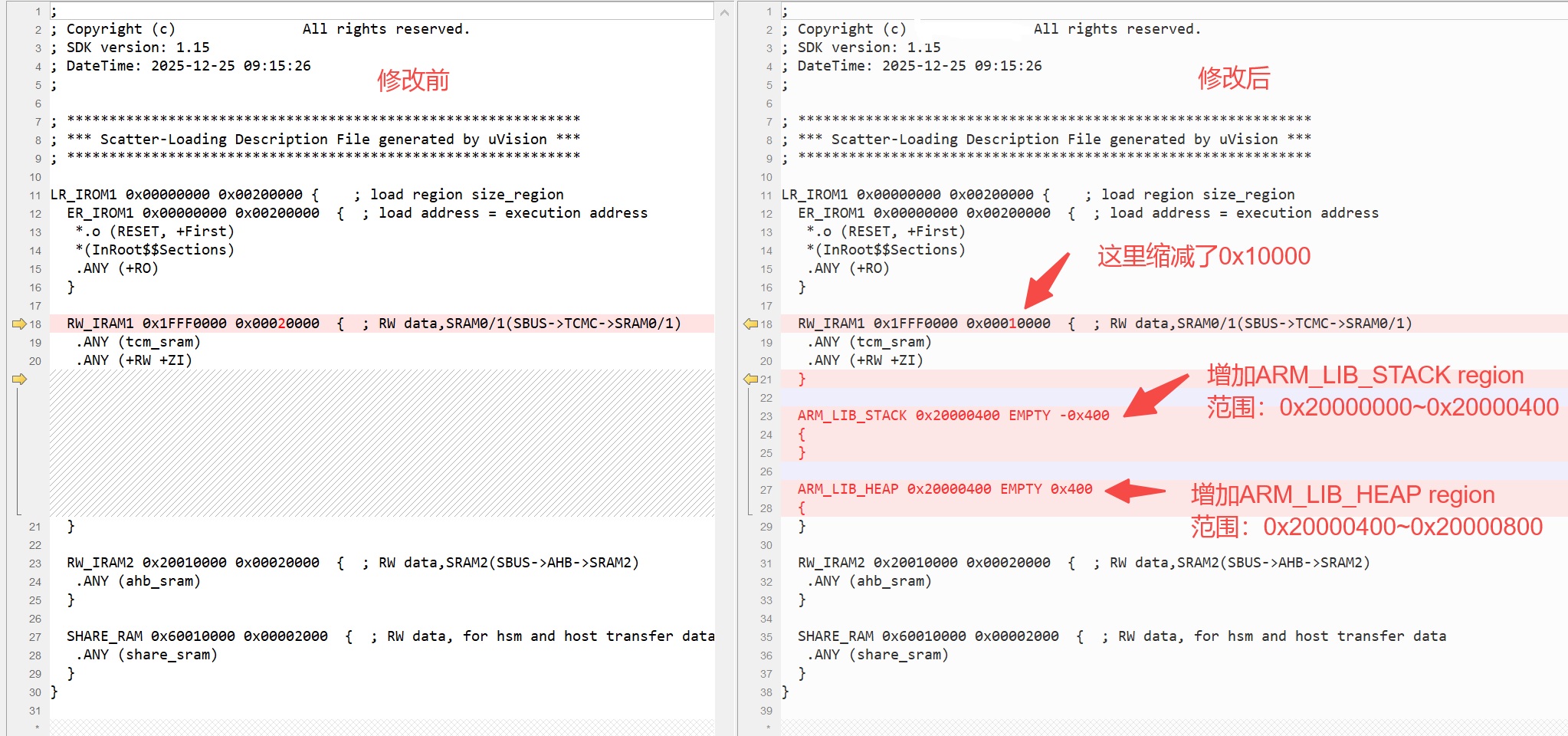

参考上面，增加 ARM_LIB_STACK 和 ARM_LIB_HEAP，sct修改前后对比如下：

2，修改启动文件：

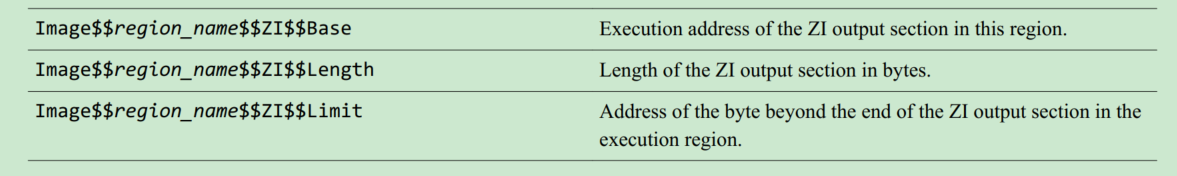

从上节可知，增加了region后相应的符号就能使用，其具体含义如下：

参考《DUI0377G_02_mdk_armlink_user_guide.pdf》 6.3.2 有如下内容：

ASM中使用链接器定义的符号方法如下：

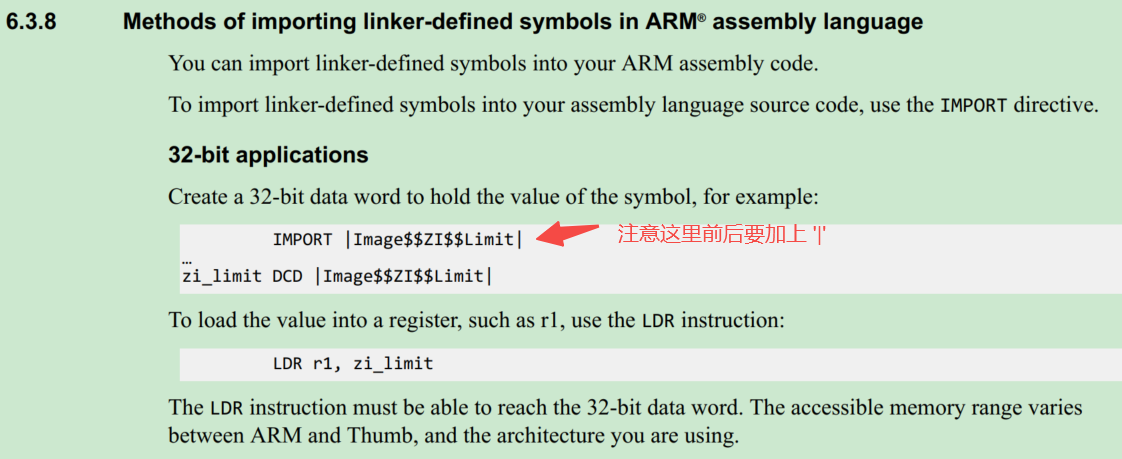

参考《DUI0377G_02_mdk_armlink_user_guide.pdf》 6.3.8 有如下内容：

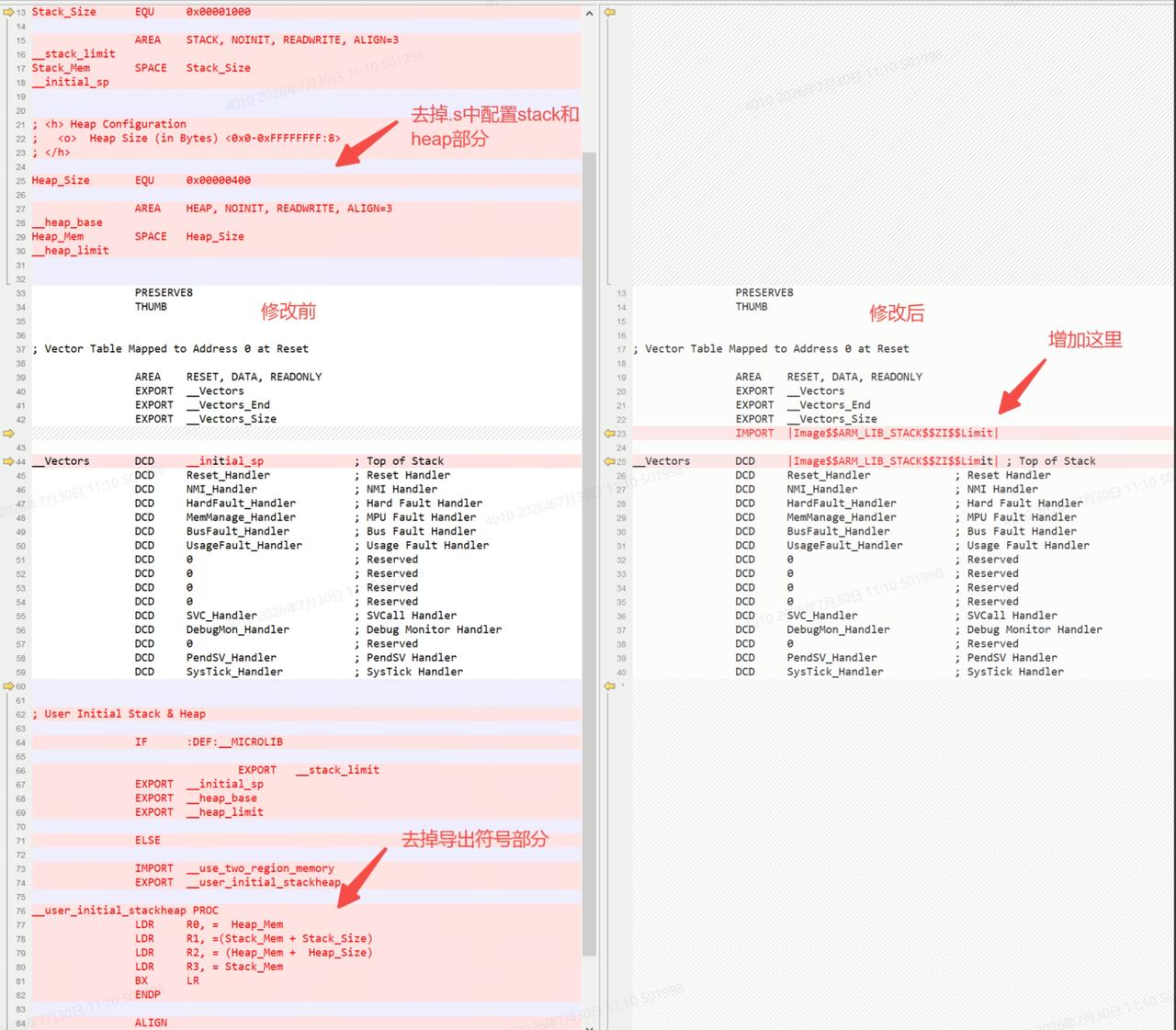

参考上面，修改启动文件，修改前后对比如下：

这里移除了启动文件中一些没有变化的部分。

3，从输出文件检查SP地址：

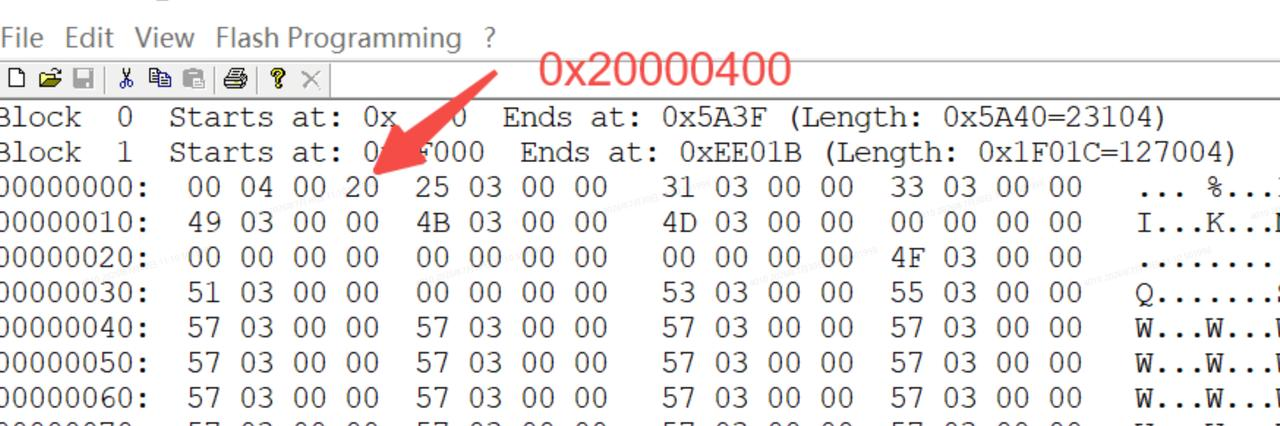

从编译后生成的hex文件可看出SP被指定为 0x20000400，如下图：

4， C代码中测试相关符号：

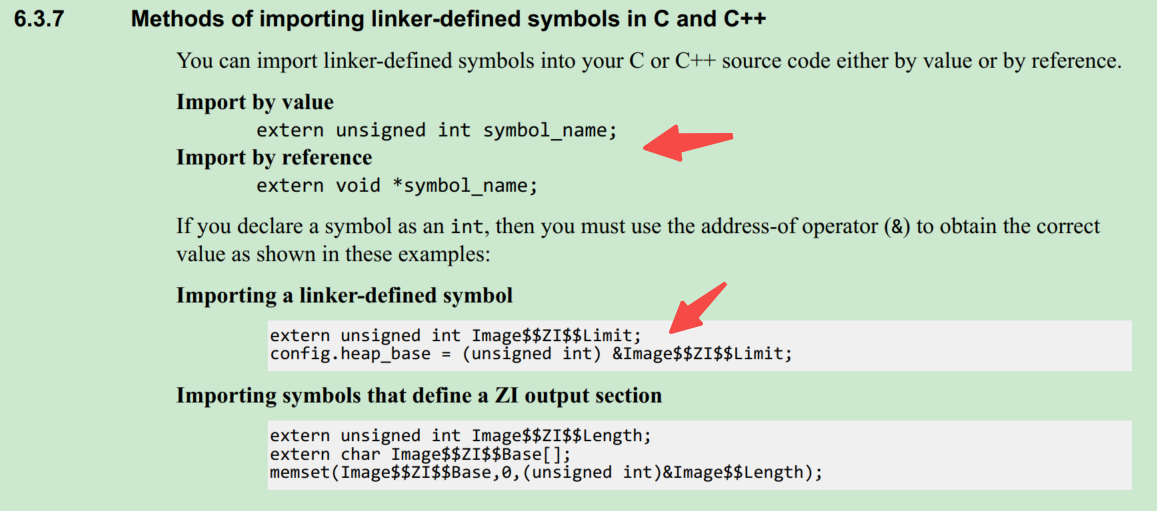

参考《DUI0377G_02_mdk_armlink_user_guide.pdf》 6.3.7 有如下内容：

编写测试代码，部分内容如下：

cpp 复制代码

// stack 相关符号
extern uint32_t Image$$ARM_LIB_STACK$$Base;
extern uint32_t Image$$ARM_LIB_STACK$$ZI$$Length;
extern uint32_t Image$$ARM_LIB_STACK$$ZI$$Limit;
// heap 相关符号
extern uint32_t Image$$ARM_LIB_HEAP$$ZI$$Base;
extern uint32_t Image$$ARM_LIB_HEAP$$ZI$$Length;
extern uint32_t Image$$ARM_LIB_HEAP$$ZI$$Limit;

int main(void)
{
    ......
    INFO("MCU_CLK = %dMHz\n", mcu_clk / 1000000U);

    INFO("stack base = 0x%X\n", (uint32_t)&Image$$ARM_LIB_STACK$$Base);
    INFO("stack Length = 0x%X\n", (uint32_t)&Image$$ARM_LIB_STACK$$ZI$$Length);
    INFO("stack Limit = 0x%X\n", (uint32_t)&Image$$ARM_LIB_STACK$$ZI$$Limit);
    INFO("heap base = 0x%X\n", (uint32_t)&Image$$ARM_LIB_HEAP$$ZI$$Base);
    INFO("heap Length = 0x%X\n", (uint32_t)&Image$$ARM_LIB_HEAP$$ZI$$Length);
    INFO("heap Limit = 0x%X\n", (uint32_t)&Image$$ARM_LIB_HEAP$$ZI$$Limit);
    ......
}

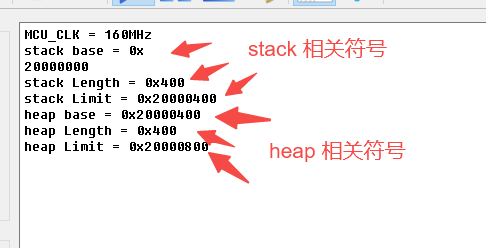

烧录后打印内容如下：

注意事项：

按照本文档修改后代码要按下表进行符号替换：

|-----------------|---------------------------------|---------|
| 原符号 | 新符号 | 备注 |
| __initial_sp | Image $ARM_LIB_STACK$ ZI $Limit | 注意这两个符号 | | __initial_limit | Image$ ARM_LIB_STACK $Base | 注意这两个符号 | | __heap_base | Image$ ARM_LIB_HEAP $ZI$ Base | |
| __heap_limit | Image $ARM_LIB_HEAP$ ZI$$Limit | |

参考：

《DUI0377G_02_mdk_armlink_user_guide.pdf》

keil帮助文档
