引言：为什么需要网络协议

在计算机科学领域，网络通信是现代信息技术的基石。当我们发送一条消息、浏览一个网页或传输一份文件时，数据究竟是如何从一台设备准确无误地到达另一台设备的？这背后涉及的操作系统机制、协议分层设计以及数据封装与解封装过程，构成了网络编程的核心知识体系。本文将基于网络协议的本质，深入剖析从底层硬件到上层应用的数据传输全过程，帮助读者建立完整的网络通信认知框架。

　　网络协议本质上是一种"约定"。在计算机世界中，任何两个实体要进行有效通信，都必须事先约定好通信规则。这种约定包括数据格式、传输顺序、错误处理机制等。正如人类交流需要共同的语言一样，计算机之间的通信也需要统一的"语言"------这就是协议。协议的存在解决了异构系统之间的互联互通问题，使得不同厂商、不同操作系统、不同硬件架构的设备能够无缝协作。

一、协议的分层思想

1.1 分层结构的必要性

网络通信面临的核心问题可以归纳为以下几点：网络通信面临的核心问题可以归纳为以下几点：

　　a. 数据如何在两个相隔甚远的设备之间传输？

　　物理距离是网络通信首先要克服的障碍。数据需要跨越局域网、城域网、广域网，甚至跨越海洋和大洲，才能到达目的地。这个过程中涉及信号衰减、噪声干扰、路由选择等一系列复杂问题。物理距离是网络通信首先要克服的障碍。数据需要跨越局域网、城域网、广域网，甚至跨越海洋和大洲，才能到达目的地。这个过程中涉及信号衰减、噪声干扰、路由选择等一系列复杂问题。

　　b. 目标主机定位和路径选择的问题

　　互联网上连接着数十亿台设备，如何准确找到目标主机？数据包在传输过程中需要经过无数路由器和交换机，如何选择最优路径？这些问题需要精巧的寻址和路由机制来解决。互联网上连接着数十亿台设备，如何准确找到目标主机？数据包在传输过程中需要经过无数路由器和交换机，如何选择最优路径？这些问题需要精巧的寻址和路由机制来解决。

　　c. 数据丢失和损坏的情况如何处理？

　　物理链路并非完美无缺，数据包可能在传输过程中丢失、损坏或乱序。如何检测这些错误？如何确保数据的完整性和有序性？这需要可靠的传输机制。物理链路并非完美无缺，数据包可能在传输过程中丢失、损坏或乱序。如何检测这些错误？如何确保数据的完整性和有序性？这需要可靠的传输机制。

　　d. 数据到达后的目的和处理方式

　　即使数据成功到达目标主机，操作系统还需要知道将数据交给哪个进程处理。一台主机上可能同时运行着浏览器、邮件客户端、视频播放器等多个网络应用，如何区分它们的数据？即使数据成功到达目标主机，操作系统还需要知道将数据交给哪个进程处理。一台主机上可能同时运行着浏览器、邮件客户端、视频播放器等多个网络应用，如何区分它们的数据？

1.2 TCP/IP协议栈的分层设计

为了解决上述问题，网络协议采用了分层设计的思想。TCP/IP 协议栈将网络通信划分为四个层次：
#mermaid-svg-BcDYDSVW9JP8lzgu{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-BcDYDSVW9JP8lzgu .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-BcDYDSVW9JP8lzgu .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-BcDYDSVW9JP8lzgu .error-icon{fill:#552222;}#mermaid-svg-BcDYDSVW9JP8lzgu .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-BcDYDSVW9JP8lzgu .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-BcDYDSVW9JP8lzgu .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-BcDYDSVW9JP8lzgu .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-BcDYDSVW9JP8lzgu .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-BcDYDSVW9JP8lzgu .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-BcDYDSVW9JP8lzgu .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-BcDYDSVW9JP8lzgu .marker{fill:#333333;stroke:#333333;}#mermaid-svg-BcDYDSVW9JP8lzgu .marker.cross{stroke:#333333;}#mermaid-svg-BcDYDSVW9JP8lzgu svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-BcDYDSVW9JP8lzgu p{margin:0;}#mermaid-svg-BcDYDSVW9JP8lzgu .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-BcDYDSVW9JP8lzgu .cluster-label text{fill:#333;}#mermaid-svg-BcDYDSVW9JP8lzgu .cluster-label span{color:#333;}#mermaid-svg-BcDYDSVW9JP8lzgu .cluster-label span p{background-color:transparent;}#mermaid-svg-BcDYDSVW9JP8lzgu .label text,#mermaid-svg-BcDYDSVW9JP8lzgu span{fill:#333;color:#333;}#mermaid-svg-BcDYDSVW9JP8lzgu .node rect,#mermaid-svg-BcDYDSVW9JP8lzgu .node circle,#mermaid-svg-BcDYDSVW9JP8lzgu .node ellipse,#mermaid-svg-BcDYDSVW9JP8lzgu .node polygon,#mermaid-svg-BcDYDSVW9JP8lzgu .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-BcDYDSVW9JP8lzgu .rough-node .label text,#mermaid-svg-BcDYDSVW9JP8lzgu .node .label text,#mermaid-svg-BcDYDSVW9JP8lzgu .image-shape .label,#mermaid-svg-BcDYDSVW9JP8lzgu .icon-shape .label{text-anchor:middle;}#mermaid-svg-BcDYDSVW9JP8lzgu .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-BcDYDSVW9JP8lzgu .rough-node .label,#mermaid-svg-BcDYDSVW9JP8lzgu .node .label,#mermaid-svg-BcDYDSVW9JP8lzgu .image-shape .label,#mermaid-svg-BcDYDSVW9JP8lzgu .icon-shape .label{text-align:center;}#mermaid-svg-BcDYDSVW9JP8lzgu .node.clickable{cursor:pointer;}#mermaid-svg-BcDYDSVW9JP8lzgu .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-BcDYDSVW9JP8lzgu .arrowheadPath{fill:#333333;}#mermaid-svg-BcDYDSVW9JP8lzgu .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-BcDYDSVW9JP8lzgu .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-BcDYDSVW9JP8lzgu .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-BcDYDSVW9JP8lzgu .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-BcDYDSVW9JP8lzgu .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-BcDYDSVW9JP8lzgu .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-BcDYDSVW9JP8lzgu .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-BcDYDSVW9JP8lzgu .cluster text{fill:#333;}#mermaid-svg-BcDYDSVW9JP8lzgu .cluster span{color:#333;}#mermaid-svg-BcDYDSVW9JP8lzgu div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-BcDYDSVW9JP8lzgu .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-BcDYDSVW9JP8lzgu rect.text{fill:none;stroke-width:0;}#mermaid-svg-BcDYDSVW9JP8lzgu .icon-shape,#mermaid-svg-BcDYDSVW9JP8lzgu .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-BcDYDSVW9JP8lzgu .icon-shape p,#mermaid-svg-BcDYDSVW9JP8lzgu .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-BcDYDSVW9JP8lzgu .icon-shape .label rect,#mermaid-svg-BcDYDSVW9JP8lzgu .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-BcDYDSVW9JP8lzgu .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-BcDYDSVW9JP8lzgu .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-BcDYDSVW9JP8lzgu :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} TCP/IP 协议栈
应用层

HTTP, FTP, SMTP, DNS
传输层

TCP, UDP
网络层

IP, ICMP, ARP
数据链路层

以太网, WiFi, PPP
物理层

光纤, 双绞线, 无线电波

应用层负责为应用程序提供网络服务接口，常见的协议包括 HTTP（超文本传输协议）、FTP（文件传输协议）、SMTP（简单邮件传输协议）、DNS（域名系统）等。应用层协议直接面向用户需求，定义了数据的语义和交互逻辑。应用层负责为应用程序提供网络服务接口，常见的协议包括 HTTP（超文本传输协议）、FTP（文件传输协议）、SMTP（简单邮件传输协议）、DNS（域名系统）等。应用层协议直接面向用户需求，定义了数据的语义和交互逻辑。

　　传输层负责端到端的可靠数据传输。TCP（传输控制协议）提供面向连接的、可靠的字节流服务，通过三次握手建立连接、四次挥手断开连接，并通过确认应答、超时重传、流量控制、拥塞控制等机制保证数据可靠性。UDP（用户数据报协议）则提供无连接的、尽最大努力交付的数据报服务，适用于实时性要求高但可容忍少量丢包的场景。传输层负责端到端的可靠数据传输。TCP（传输控制协议）提供面向连接的、可靠的字节流服务，通过三次握手建立连接、四次挥手断开连接，并通过确认应答、超时重传、流量控制、拥塞控制等机制保证数据可靠性。UDP（用户数据报协议）则提供无连接的、尽最大努力交付的数据报服务，适用于实时性要求高但可容忍少量丢包的场景。

　　网络层负责数据包从源主机到目的主机的路由选择和转发。IP（网际协议）是网络层的核心，它定义了 IP 地址格式、数据包格式以及路由算法。ICMP（互联网控制消息协议）用于传递控制消息和错误报告。ARP（地址解析协议）用于将 IP 地址解析为 MAC 地址。网络层负责数据包从源主机到目的主机的路由选择和转发。IP（网际协议）是网络层的核心，它定义了 IP 地址格式、数据包格式以及路由算法。ICMP（互联网控制消息协议）用于传递控制消息和错误报告。ARP（地址解析协议）用于将 IP 地址解析为 MAC 地址。

　　数据链路层负责相邻节点之间的数据传输。以太网是最常见的数据链路层技术，它定义了帧格式、MAC 地址以及 CSMA/CD（载波侦听多路访问/冲突检测）机制。WiFi（无线局域网）也是数据链路层的重要技术。数据链路层负责相邻节点之间的数据传输。以太网是最常见的数据链路层技术，它定义了帧格式、MAC 地址以及 CSMA/CD（载波侦听多路访问/冲突检测）机制。WiFi（无线局域网）也是数据链路层的重要技术。

1.3 分层设计的优势

分层设计带来了诸多好处：

　　独立性：每一层只需要关注自己的职责，不需要了解其他层的实现细节。层与层之间通过定义良好的接口交互。

　　灵活性：某一层的技术升级或替换不会影响其他层。例如，物理层可以从双绞线升级为光纤，而应用层完全无感知。

　　标准化：分层使得不同厂商可以独立开发各层产品，只要遵循相同的接口规范，就能实现互联互通。

二、网络传输的基本流程

2.1 局域网通信

局域网（LAN）是覆盖范围较小的网络，通常局限于一个建筑物或校园内。在局域网中，每台主机都需要有唯一的标识来确保数据能够准确送达。局域网（LAN）是覆盖范围较小的网络，通常局限于一个建筑物或校园内。在局域网中，每台主机都需要有唯一的标识来确保数据能够准确送达。

　　MAC 地址是数据链路层的物理地址，由 48 位二进制数组成，通常表示为 6 组十六进制数（如 00:16:3e:10:cc:36）。MAC 地址在网卡出厂时固化，全球唯一。通过 ifconfig 或 ip addr 命令可以查看本机的 MAC 地址和网络配置信息。

　　局域网通信的核心问题是：主机 A 如何找到主机 B？

　　在以太网中，数据以帧的形式传输。每个以太网帧包含源 MAC 地址和目的 MAC 地址。当主机 A 要向主机 B 发送数据时，它会将数据封装成帧，并在帧头中填入主机 B 的 MAC 地址。然后，这个帧被发送到共享的物理介质上，局域网中的所有主机都能收到这个帧，但只有 MAC 地址匹配的主机 B 会接收并处理它，其他主机则丢弃该帧。

　　这种工作方式引出了冲突检测问题。当多台主机同时发送数据时，信号会在物理介质上发生冲突，导致数据损坏。以太网采用 CSMA/CD（载波侦听多路访问/冲突检测） 机制来解决这个问题：

发送前先监听信道是否空闲；

如果空闲则发送数据；

发送过程中持续检测是否发生冲突；

如果检测到冲突，立即停止发送，发送干扰信号，等待随机时间后重试。
主机C 主机B 共享总线主机A 主机C 主机B 共享总线主机A #mermaid-svg-Bsjlqb1373Qfet72{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Bsjlqb1373Qfet72 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Bsjlqb1373Qfet72 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Bsjlqb1373Qfet72 .error-icon{fill:#552222;}#mermaid-svg-Bsjlqb1373Qfet72 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Bsjlqb1373Qfet72 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Bsjlqb1373Qfet72 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Bsjlqb1373Qfet72 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Bsjlqb1373Qfet72 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Bsjlqb1373Qfet72 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Bsjlqb1373Qfet72 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Bsjlqb1373Qfet72 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Bsjlqb1373Qfet72 .marker.cross{stroke:#333333;}#mermaid-svg-Bsjlqb1373Qfet72 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Bsjlqb1373Qfet72 p{margin:0;}#mermaid-svg-Bsjlqb1373Qfet72 .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-Bsjlqb1373Qfet72 text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-Bsjlqb1373Qfet72 .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-Bsjlqb1373Qfet72 .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-Bsjlqb1373Qfet72 .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-Bsjlqb1373Qfet72 .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-Bsjlqb1373Qfet72 #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-Bsjlqb1373Qfet72 .sequenceNumber{fill:white;}#mermaid-svg-Bsjlqb1373Qfet72 #sequencenumber{fill:#333;}#mermaid-svg-Bsjlqb1373Qfet72 #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-Bsjlqb1373Qfet72 .messageText{fill:#333;stroke:none;}#mermaid-svg-Bsjlqb1373Qfet72 .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-Bsjlqb1373Qfet72 .labelText,#mermaid-svg-Bsjlqb1373Qfet72 .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-Bsjlqb1373Qfet72 .loopText,#mermaid-svg-Bsjlqb1373Qfet72 .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-Bsjlqb1373Qfet72 .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-Bsjlqb1373Qfet72 .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-Bsjlqb1373Qfet72 .noteText,#mermaid-svg-Bsjlqb1373Qfet72 .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-Bsjlqb1373Qfet72 .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-Bsjlqb1373Qfet72 .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-Bsjlqb1373Qfet72 .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-Bsjlqb1373Qfet72 .actorPopupMenu{position:absolute;}#mermaid-svg-Bsjlqb1373Qfet72 .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-Bsjlqb1373Qfet72 .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-Bsjlqb1373Qfet72 .actor-man circle,#mermaid-svg-Bsjlqb1373Qfet72 line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-Bsjlqb1373Qfet72 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 发送数据帧（目的MAC=B）转发数据帧转发数据帧检查MAC地址匹配，接收数据检查MAC地址不匹配，丢弃数据

2.2 跨网络通信

当通信双方不在同一个局域网时，就需要跨网络传输。当通信双方不在同一个局域网时，就需要跨网络传输。这时，仅靠MAC地址已经不够了，因为MAC地址只在局域网内有效，无法用于广域网路由。

　　IP地址应运而生。IP地址应运而生。IP地址是网络层的逻辑地址，用于在互联网中唯一标识一台主机。IPv4 地址由32位二进制数组成，通常表示为4个十进制数（如192.168.1.1）。IP地址分为网络号和主机号两部分，通过子网掩码来划分。

　　跨网络通信的核心机制是路由。跨网络通信的核心机制是路由。当数据需要从一个网络传输到另一个网络时，需要经过路由器的转发。路由器是连接不同网络的设备，它维护着路由表，根据目的IP地址决定数据包的下一跳。
#mermaid-svg-iVLBxnYezBmu7Ouk{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-iVLBxnYezBmu7Ouk .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-iVLBxnYezBmu7Ouk .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-iVLBxnYezBmu7Ouk .error-icon{fill:#552222;}#mermaid-svg-iVLBxnYezBmu7Ouk .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-iVLBxnYezBmu7Ouk .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-iVLBxnYezBmu7Ouk .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-iVLBxnYezBmu7Ouk .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-iVLBxnYezBmu7Ouk .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-iVLBxnYezBmu7Ouk .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-iVLBxnYezBmu7Ouk .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-iVLBxnYezBmu7Ouk .marker{fill:#333333;stroke:#333333;}#mermaid-svg-iVLBxnYezBmu7Ouk .marker.cross{stroke:#333333;}#mermaid-svg-iVLBxnYezBmu7Ouk svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-iVLBxnYezBmu7Ouk p{margin:0;}#mermaid-svg-iVLBxnYezBmu7Ouk .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-iVLBxnYezBmu7Ouk .cluster-label text{fill:#333;}#mermaid-svg-iVLBxnYezBmu7Ouk .cluster-label span{color:#333;}#mermaid-svg-iVLBxnYezBmu7Ouk .cluster-label span p{background-color:transparent;}#mermaid-svg-iVLBxnYezBmu7Ouk .label text,#mermaid-svg-iVLBxnYezBmu7Ouk span{fill:#333;color:#333;}#mermaid-svg-iVLBxnYezBmu7Ouk .node rect,#mermaid-svg-iVLBxnYezBmu7Ouk .node circle,#mermaid-svg-iVLBxnYezBmu7Ouk .node ellipse,#mermaid-svg-iVLBxnYezBmu7Ouk .node polygon,#mermaid-svg-iVLBxnYezBmu7Ouk .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-iVLBxnYezBmu7Ouk .rough-node .label text,#mermaid-svg-iVLBxnYezBmu7Ouk .node .label text,#mermaid-svg-iVLBxnYezBmu7Ouk .image-shape .label,#mermaid-svg-iVLBxnYezBmu7Ouk .icon-shape .label{text-anchor:middle;}#mermaid-svg-iVLBxnYezBmu7Ouk .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-iVLBxnYezBmu7Ouk .rough-node .label,#mermaid-svg-iVLBxnYezBmu7Ouk .node .label,#mermaid-svg-iVLBxnYezBmu7Ouk .image-shape .label,#mermaid-svg-iVLBxnYezBmu7Ouk .icon-shape .label{text-align:center;}#mermaid-svg-iVLBxnYezBmu7Ouk .node.clickable{cursor:pointer;}#mermaid-svg-iVLBxnYezBmu7Ouk .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-iVLBxnYezBmu7Ouk .arrowheadPath{fill:#333333;}#mermaid-svg-iVLBxnYezBmu7Ouk .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-iVLBxnYezBmu7Ouk .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-iVLBxnYezBmu7Ouk .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-iVLBxnYezBmu7Ouk .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-iVLBxnYezBmu7Ouk .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-iVLBxnYezBmu7Ouk .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-iVLBxnYezBmu7Ouk .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-iVLBxnYezBmu7Ouk .cluster text{fill:#333;}#mermaid-svg-iVLBxnYezBmu7Ouk .cluster span{color:#333;}#mermaid-svg-iVLBxnYezBmu7Ouk div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-iVLBxnYezBmu7Ouk .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-iVLBxnYezBmu7Ouk rect.text{fill:none;stroke-width:0;}#mermaid-svg-iVLBxnYezBmu7Ouk .icon-shape,#mermaid-svg-iVLBxnYezBmu7Ouk .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-iVLBxnYezBmu7Ouk .icon-shape p,#mermaid-svg-iVLBxnYezBmu7Ouk .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-iVLBxnYezBmu7Ouk .icon-shape .label rect,#mermaid-svg-iVLBxnYezBmu7Ouk .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-iVLBxnYezBmu7Ouk .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-iVLBxnYezBmu7Ouk .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-iVLBxnYezBmu7Ouk :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 局域网B
互联网
局域网A
数据包
数据包
主机A

192.168.1.10
路由器1
路由器2
路由器3
主机B

10.0.0.20

2.3 封装与解封装

数据在传输过程中会经历封装和解封装的过程。数据在传输过程中会经历封装和解封装的过程。发送方从应用层开始，逐层向下添加头部信息；接收方则从物理层开始，逐层向上剥离头部信息，最终提取出原始数据。
#mermaid-svg-bie7OfkmBMpAjWLT{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-bie7OfkmBMpAjWLT .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-bie7OfkmBMpAjWLT .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-bie7OfkmBMpAjWLT .error-icon{fill:#552222;}#mermaid-svg-bie7OfkmBMpAjWLT .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-bie7OfkmBMpAjWLT .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-bie7OfkmBMpAjWLT .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-bie7OfkmBMpAjWLT .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-bie7OfkmBMpAjWLT .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-bie7OfkmBMpAjWLT .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-bie7OfkmBMpAjWLT .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-bie7OfkmBMpAjWLT .marker{fill:#333333;stroke:#333333;}#mermaid-svg-bie7OfkmBMpAjWLT .marker.cross{stroke:#333333;}#mermaid-svg-bie7OfkmBMpAjWLT svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-bie7OfkmBMpAjWLT p{margin:0;}#mermaid-svg-bie7OfkmBMpAjWLT .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-bie7OfkmBMpAjWLT .cluster-label text{fill:#333;}#mermaid-svg-bie7OfkmBMpAjWLT .cluster-label span{color:#333;}#mermaid-svg-bie7OfkmBMpAjWLT .cluster-label span p{background-color:transparent;}#mermaid-svg-bie7OfkmBMpAjWLT .label text,#mermaid-svg-bie7OfkmBMpAjWLT span{fill:#333;color:#333;}#mermaid-svg-bie7OfkmBMpAjWLT .node rect,#mermaid-svg-bie7OfkmBMpAjWLT .node circle,#mermaid-svg-bie7OfkmBMpAjWLT .node ellipse,#mermaid-svg-bie7OfkmBMpAjWLT .node polygon,#mermaid-svg-bie7OfkmBMpAjWLT .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-bie7OfkmBMpAjWLT .rough-node .label text,#mermaid-svg-bie7OfkmBMpAjWLT .node .label text,#mermaid-svg-bie7OfkmBMpAjWLT .image-shape .label,#mermaid-svg-bie7OfkmBMpAjWLT .icon-shape .label{text-anchor:middle;}#mermaid-svg-bie7OfkmBMpAjWLT .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-bie7OfkmBMpAjWLT .rough-node .label,#mermaid-svg-bie7OfkmBMpAjWLT .node .label,#mermaid-svg-bie7OfkmBMpAjWLT .image-shape .label,#mermaid-svg-bie7OfkmBMpAjWLT .icon-shape .label{text-align:center;}#mermaid-svg-bie7OfkmBMpAjWLT .node.clickable{cursor:pointer;}#mermaid-svg-bie7OfkmBMpAjWLT .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-bie7OfkmBMpAjWLT .arrowheadPath{fill:#333333;}#mermaid-svg-bie7OfkmBMpAjWLT .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-bie7OfkmBMpAjWLT .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-bie7OfkmBMpAjWLT .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-bie7OfkmBMpAjWLT .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-bie7OfkmBMpAjWLT .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-bie7OfkmBMpAjWLT .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-bie7OfkmBMpAjWLT .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-bie7OfkmBMpAjWLT .cluster text{fill:#333;}#mermaid-svg-bie7OfkmBMpAjWLT .cluster span{color:#333;}#mermaid-svg-bie7OfkmBMpAjWLT div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-bie7OfkmBMpAjWLT .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-bie7OfkmBMpAjWLT rect.text{fill:none;stroke-width:0;}#mermaid-svg-bie7OfkmBMpAjWLT .icon-shape,#mermaid-svg-bie7OfkmBMpAjWLT .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-bie7OfkmBMpAjWLT .icon-shape p,#mermaid-svg-bie7OfkmBMpAjWLT .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-bie7OfkmBMpAjWLT .icon-shape .label rect,#mermaid-svg-bie7OfkmBMpAjWLT .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-bie7OfkmBMpAjWLT .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-bie7OfkmBMpAjWLT .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-bie7OfkmBMpAjWLT :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 接收方_解封装过程
发送方_封装过程
传输介质
应用层数据
添加TCP/UDP头部
传输层数据段
添加IP头部
网络层数据包
添加MAC头部
数据链路层帧
物理层比特流
物理层比特流
剥离MAC头部
数据链路层帧
剥离IP头部
网络层数据包
剥离TCP/UDP头部
传输层数据段
应用层数据

每一层的头部都包含该层协议所需的关键信息：每一层的头部都包含该层协议所需的关键信息：

TCP/UDP 头部：包含源端口号、目的端口号、序列号、确认号、窗口大小等

IP 头部：包含源 IP 地址、目的 IP 地址、TTL（生存时间）、协议类型等

MAC 头部：包含源 MAC 地址、目的 MAC 地址、类型字段等

　　这种封装机制使得每一层都能独立处理自己的协议信息，而不需要关心其他层的内容。同时，头部信息就像快递单上的地址标签，确保数据能够准确到达目的地。这种封装机制使得每一层都能独立处理自己的协议信息，而不需要关心其他层的内容。同时，头部信息就像快递单上的地址标签，确保数据能够准确到达目的地。

三、IP 地址与端口号

3.1 IP地址的作用

IP 地址是网络层的核心概念，它解决了"数据从哪里来，到哪里去"的问题。IP 地址的主要作用包括：

　　标识网络中的唯一主机：在全球互联网中，每个公网 IP 地址都是唯一的（不考虑 NAT 的情况），它就像每台主机的"门牌号"。

　　路由选择的依据：路由器根据目的 IP 地址查询路由表，决定数据包的转发路径。IP 地址的网络号部分用于确定目标网络，主机号部分用于确定网络内的具体主机。

　　网络分层的基础：IP 地址支持子网划分，使得大型网络可以被划分为多个小型子网，提高网络管理效率。

3.2 端口号的引入

当数据包到达目标主机后，操作系统面临一个新的问题：应该将数据交给哪个进程处理？一台主机上可能同时运行着多个网络应用程序，如 Web 浏览器（使用 HTTP 协议）、邮件客户端（使用 SMTP/POP3 协议）、FTP 客户端等。它们都通过网络收发数据，操作系统如何区分这些数据属于哪个应用？

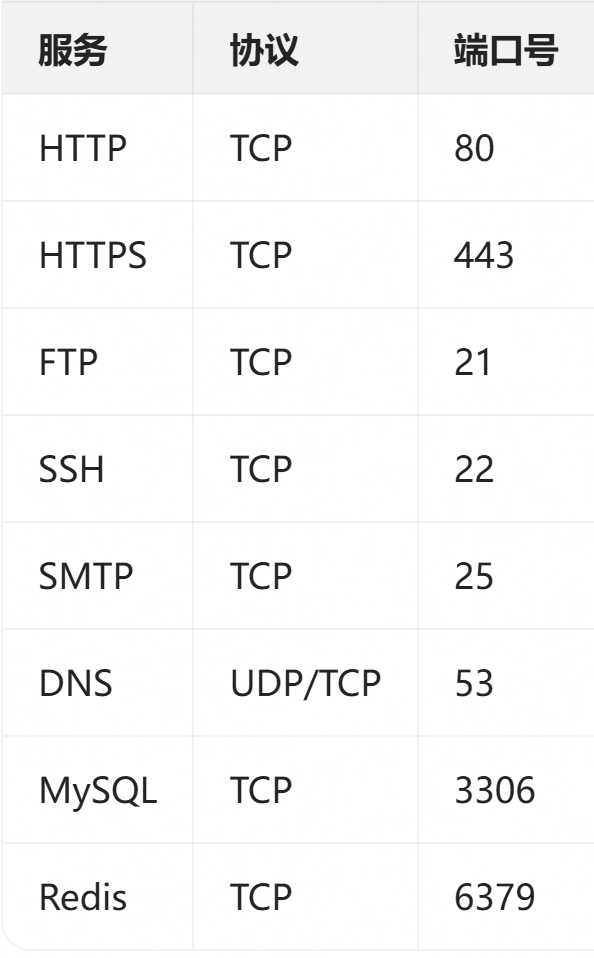

　　端口号就是解决这个问题的关键。端口号是一个16位的整数，范围从0到65535。它用于标识主机上的特定网络进程。不同的网络服务使用不同的知名端口号：

知名端口（0-1023）：由 IANA 统一分配，用于常见的网络服务，需要管理员权限才能绑定。

注册端口（1024-49151）：用于用户注册的应用程序服务，普通用户可以使用。

动态/私有端口（49152-65535）：临时分配给客户端程序使用，通信结束后释放。

　　3.3 四元组：唯一标识一个通信连接

　　在互联网中，一个完整的网络通信由四元组唯一标识：

复制代码

{源IP地址, 源端口号, 目的IP地址, 目的端口号}

例如，当主机 A（IP: 192.168.1.10）上的浏览器（端口: 8888）访问主机 B（IP: 167.182.3.45）上的 Web 服务器（端口: 9999）时，这个通信连接可以表示为：

复制代码

{192.168.1.10, 8888, 167.182.3.45, 9999}

四元组确保了即使在同一台主机上，不同的应用程序也能独立地进行网络通信而不会相互干扰。操作系统内核维护着一张套接字表，根据四元组将接收到的数据分发给对应的进程。
#mermaid-svg-iM8KzSGIdWGwZJDk{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-iM8KzSGIdWGwZJDk .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-iM8KzSGIdWGwZJDk .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-iM8KzSGIdWGwZJDk .error-icon{fill:#552222;}#mermaid-svg-iM8KzSGIdWGwZJDk .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-iM8KzSGIdWGwZJDk .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-iM8KzSGIdWGwZJDk .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-iM8KzSGIdWGwZJDk .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-iM8KzSGIdWGwZJDk .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-iM8KzSGIdWGwZJDk .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-iM8KzSGIdWGwZJDk .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-iM8KzSGIdWGwZJDk .marker{fill:#333333;stroke:#333333;}#mermaid-svg-iM8KzSGIdWGwZJDk .marker.cross{stroke:#333333;}#mermaid-svg-iM8KzSGIdWGwZJDk svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-iM8KzSGIdWGwZJDk p{margin:0;}#mermaid-svg-iM8KzSGIdWGwZJDk .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-iM8KzSGIdWGwZJDk .cluster-label text{fill:#333;}#mermaid-svg-iM8KzSGIdWGwZJDk .cluster-label span{color:#333;}#mermaid-svg-iM8KzSGIdWGwZJDk .cluster-label span p{background-color:transparent;}#mermaid-svg-iM8KzSGIdWGwZJDk .label text,#mermaid-svg-iM8KzSGIdWGwZJDk span{fill:#333;color:#333;}#mermaid-svg-iM8KzSGIdWGwZJDk .node rect,#mermaid-svg-iM8KzSGIdWGwZJDk .node circle,#mermaid-svg-iM8KzSGIdWGwZJDk .node ellipse,#mermaid-svg-iM8KzSGIdWGwZJDk .node polygon,#mermaid-svg-iM8KzSGIdWGwZJDk .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-iM8KzSGIdWGwZJDk .rough-node .label text,#mermaid-svg-iM8KzSGIdWGwZJDk .node .label text,#mermaid-svg-iM8KzSGIdWGwZJDk .image-shape .label,#mermaid-svg-iM8KzSGIdWGwZJDk .icon-shape .label{text-anchor:middle;}#mermaid-svg-iM8KzSGIdWGwZJDk .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-iM8KzSGIdWGwZJDk .rough-node .label,#mermaid-svg-iM8KzSGIdWGwZJDk .node .label,#mermaid-svg-iM8KzSGIdWGwZJDk .image-shape .label,#mermaid-svg-iM8KzSGIdWGwZJDk .icon-shape .label{text-align:center;}#mermaid-svg-iM8KzSGIdWGwZJDk .node.clickable{cursor:pointer;}#mermaid-svg-iM8KzSGIdWGwZJDk .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-iM8KzSGIdWGwZJDk .arrowheadPath{fill:#333333;}#mermaid-svg-iM8KzSGIdWGwZJDk .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-iM8KzSGIdWGwZJDk .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-iM8KzSGIdWGwZJDk .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-iM8KzSGIdWGwZJDk .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-iM8KzSGIdWGwZJDk .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-iM8KzSGIdWGwZJDk .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-iM8KzSGIdWGwZJDk .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-iM8KzSGIdWGwZJDk .cluster text{fill:#333;}#mermaid-svg-iM8KzSGIdWGwZJDk .cluster span{color:#333;}#mermaid-svg-iM8KzSGIdWGwZJDk div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-iM8KzSGIdWGwZJDk .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-iM8KzSGIdWGwZJDk rect.text{fill:none;stroke-width:0;}#mermaid-svg-iM8KzSGIdWGwZJDk .icon-shape,#mermaid-svg-iM8KzSGIdWGwZJDk .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-iM8KzSGIdWGwZJDk .icon-shape p,#mermaid-svg-iM8KzSGIdWGwZJDk .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-iM8KzSGIdWGwZJDk .icon-shape .label rect,#mermaid-svg-iM8KzSGIdWGwZJDk .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-iM8KzSGIdWGwZJDk .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-iM8KzSGIdWGwZJDk .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-iM8KzSGIdWGwZJDk :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 主机B
网络
主机A
{192.168.1.10,8888,167.182.3.45,9999}
{192.168.1.10,4321,某IP,某端口}
{192.168.1.10,10086,某IP,某端口}
浏览器进程

端口: 8888
QQ进程

端口: 4321
邮件客户端

端口: 10086
互联网
Web服务器

端口: 9999

四、Socket：网络通信的编程接口

4.1 Socket的本质

Socket（套接字）是操作系统提供的网络编程接口，它封装了TCP/IP 协议的复杂性，为应用程序提供了简洁的网络通信能力。从操作系统内核的角度看，Socket本质上是一个struct file 结构体------在Linux系统中，一切皆文件，网络连接也不例外。

　　Socket具有以下核心属性：

　　协议族：指定使用的协议类型，如AF_INET（IPv4）、AF_INET6（IPv6）、AF_UNIX（本地通信）等。

　　套接字类型：指定通信语义，如SOCK_STREAM（面向连接的流式套接字，对应 TCP）、SOCK_DGRAM（无连接的数据报套接字，对应 UDP）。

　　协议：指定具体的传输协议，如IPPROTO_TCP、IPPROTO_UDP 等。

　　本地地址和端口：绑定到套接字的本地IP地址和端口号。

　　远程地址和端口（对于已连接的套接字）：通信对端的IP地址和端口号。

　　发送缓冲区和接收缓冲区：用于暂存待发送和已接收的数据。

状态信息：描述套接字当前的状态，如监听、已连接、关闭等。

4.2 Socket的工作流程

TCP Socket 的通信流程如下：

　　服务器端：

创建Socket（socket()）

绑定地址和端口（bind()）

监听连接请求（listen()）

接受客户端连接（accept()）

收发数据（send()/recv()）

关闭连接（close()）

　　客户端：

创建Socket（socket()）

连接服务器（connect()）

收发数据（send()/recv()）

关闭连接（close()）
服务器客户端服务器客户端 #mermaid-svg-bxHPVzUj3gI5BwA6{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-bxHPVzUj3gI5BwA6 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-bxHPVzUj3gI5BwA6 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-bxHPVzUj3gI5BwA6 .error-icon{fill:#552222;}#mermaid-svg-bxHPVzUj3gI5BwA6 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-bxHPVzUj3gI5BwA6 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-bxHPVzUj3gI5BwA6 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-bxHPVzUj3gI5BwA6 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-bxHPVzUj3gI5BwA6 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-bxHPVzUj3gI5BwA6 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-bxHPVzUj3gI5BwA6 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-bxHPVzUj3gI5BwA6 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-bxHPVzUj3gI5BwA6 .marker.cross{stroke:#333333;}#mermaid-svg-bxHPVzUj3gI5BwA6 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-bxHPVzUj3gI5BwA6 p{margin:0;}#mermaid-svg-bxHPVzUj3gI5BwA6 .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-bxHPVzUj3gI5BwA6 text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-bxHPVzUj3gI5BwA6 .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-bxHPVzUj3gI5BwA6 .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-bxHPVzUj3gI5BwA6 .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-bxHPVzUj3gI5BwA6 .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-bxHPVzUj3gI5BwA6 #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-bxHPVzUj3gI5BwA6 .sequenceNumber{fill:white;}#mermaid-svg-bxHPVzUj3gI5BwA6 #sequencenumber{fill:#333;}#mermaid-svg-bxHPVzUj3gI5BwA6 #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-bxHPVzUj3gI5BwA6 .messageText{fill:#333;stroke:none;}#mermaid-svg-bxHPVzUj3gI5BwA6 .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-bxHPVzUj3gI5BwA6 .labelText,#mermaid-svg-bxHPVzUj3gI5BwA6 .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-bxHPVzUj3gI5BwA6 .loopText,#mermaid-svg-bxHPVzUj3gI5BwA6 .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-bxHPVzUj3gI5BwA6 .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-bxHPVzUj3gI5BwA6 .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-bxHPVzUj3gI5BwA6 .noteText,#mermaid-svg-bxHPVzUj3gI5BwA6 .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-bxHPVzUj3gI5BwA6 .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-bxHPVzUj3gI5BwA6 .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-bxHPVzUj3gI5BwA6 .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-bxHPVzUj3gI5BwA6 .actorPopupMenu{position:absolute;}#mermaid-svg-bxHPVzUj3gI5BwA6 .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-bxHPVzUj3gI5BwA6 .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-bxHPVzUj3gI5BwA6 .actor-man circle,#mermaid-svg-bxHPVzUj3gI5BwA6 line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-bxHPVzUj3gI5BwA6 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} socket() bind() listen() 三次握手完成连接建立四次挥手完成连接关闭 SYN（同步请求） SYN-ACK（同步确认） ACK（确认） accept() 返回新套接字发送数据发送数据 FIN（结束请求） ACK（确认） FIN（结束请求） ACK（确认）

4.3 操作系统如何将数据交给正确的进程

当网卡接收到数据包时，操作系统需要完成以下步骤将数据交付给正确的进程：

　　第一步：网卡接收数据

　　网卡检测到物理信号，将电信号转换为数字数据，存储在网卡自身的缓冲区中。然后，网卡通过DMA（直接内存访问）将数据复制到内核预先分配的内存区域，并向CPU发送中断信号。

　　第二步：中断处理

　　CPU响应网卡中断，执行网卡驱动程序的中断处理函数。中断处理函数完成必要的硬件操作后，将数据包交给内核网络子系统处理，通常是将数据包放入一个队列中，触发软中断进行后续处理。

　　第三步：协议栈处理

　　软中断处理程序从队列中取出数据包，逐层进行协议处理：

　　数据链路层：解析以太网帧头，检查目的MAC地址，提取类型字段。

　　网络层：解析IP头部，检查目的IP地址，进行路由判断，提取协议类型（TCP/UDP/ICMP 等）。

　　传输层：解析TCP/UDP头部，提取源端口号和目的端口号。

　　第四步：套接字匹配

　　内核根据提取到的四元组信息（源 IP、源端口、目的 IP、目的端口），在套接字哈希表中查找匹配的套接字。如果找到匹配的套接字，就将数据包放入该套接字的接收缓冲区中。

　　第五步：唤醒进程

　　如果对应的应用进程正在等待数据（如阻塞在recv()调用上），内核会唤醒该进程，使其从系统调用返回，读取接收缓冲区中的数据。如果进程没有等待，数据就暂存在缓冲区中，等待进程下次读取。
#mermaid-svg-ZYdbjk4dsANsVdZH{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-ZYdbjk4dsANsVdZH .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-ZYdbjk4dsANsVdZH .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-ZYdbjk4dsANsVdZH .error-icon{fill:#552222;}#mermaid-svg-ZYdbjk4dsANsVdZH .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-ZYdbjk4dsANsVdZH .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-ZYdbjk4dsANsVdZH .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-ZYdbjk4dsANsVdZH .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-ZYdbjk4dsANsVdZH .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-ZYdbjk4dsANsVdZH .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-ZYdbjk4dsANsVdZH .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-ZYdbjk4dsANsVdZH .marker{fill:#333333;stroke:#333333;}#mermaid-svg-ZYdbjk4dsANsVdZH .marker.cross{stroke:#333333;}#mermaid-svg-ZYdbjk4dsANsVdZH svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-ZYdbjk4dsANsVdZH p{margin:0;}#mermaid-svg-ZYdbjk4dsANsVdZH .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-ZYdbjk4dsANsVdZH .cluster-label text{fill:#333;}#mermaid-svg-ZYdbjk4dsANsVdZH .cluster-label span{color:#333;}#mermaid-svg-ZYdbjk4dsANsVdZH .cluster-label span p{background-color:transparent;}#mermaid-svg-ZYdbjk4dsANsVdZH .label text,#mermaid-svg-ZYdbjk4dsANsVdZH span{fill:#333;color:#333;}#mermaid-svg-ZYdbjk4dsANsVdZH .node rect,#mermaid-svg-ZYdbjk4dsANsVdZH .node circle,#mermaid-svg-ZYdbjk4dsANsVdZH .node ellipse,#mermaid-svg-ZYdbjk4dsANsVdZH .node polygon,#mermaid-svg-ZYdbjk4dsANsVdZH .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-ZYdbjk4dsANsVdZH .rough-node .label text,#mermaid-svg-ZYdbjk4dsANsVdZH .node .label text,#mermaid-svg-ZYdbjk4dsANsVdZH .image-shape .label,#mermaid-svg-ZYdbjk4dsANsVdZH .icon-shape .label{text-anchor:middle;}#mermaid-svg-ZYdbjk4dsANsVdZH .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-ZYdbjk4dsANsVdZH .rough-node .label,#mermaid-svg-ZYdbjk4dsANsVdZH .node .label,#mermaid-svg-ZYdbjk4dsANsVdZH .image-shape .label,#mermaid-svg-ZYdbjk4dsANsVdZH .icon-shape .label{text-align:center;}#mermaid-svg-ZYdbjk4dsANsVdZH .node.clickable{cursor:pointer;}#mermaid-svg-ZYdbjk4dsANsVdZH .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-ZYdbjk4dsANsVdZH .arrowheadPath{fill:#333333;}#mermaid-svg-ZYdbjk4dsANsVdZH .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-ZYdbjk4dsANsVdZH .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-ZYdbjk4dsANsVdZH .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ZYdbjk4dsANsVdZH .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-ZYdbjk4dsANsVdZH .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ZYdbjk4dsANsVdZH .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-ZYdbjk4dsANsVdZH .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-ZYdbjk4dsANsVdZH .cluster text{fill:#333;}#mermaid-svg-ZYdbjk4dsANsVdZH .cluster span{color:#333;}#mermaid-svg-ZYdbjk4dsANsVdZH div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-ZYdbjk4dsANsVdZH .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-ZYdbjk4dsANsVdZH rect.text{fill:none;stroke-width:0;}#mermaid-svg-ZYdbjk4dsANsVdZH .icon-shape,#mermaid-svg-ZYdbjk4dsANsVdZH .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-ZYdbjk4dsANsVdZH .icon-shape p,#mermaid-svg-ZYdbjk4dsANsVdZH .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-ZYdbjk4dsANsVdZH .icon-shape .label rect,#mermaid-svg-ZYdbjk4dsANsVdZH .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-ZYdbjk4dsANsVdZH .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-ZYdbjk4dsANsVdZH .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-ZYdbjk4dsANsVdZH :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 网卡接收数据
DMA复制到内核内存
触发硬件中断
中断处理程序
数据包入队列
软中断处理
解析以太网帧
解析IP数据包
解析TCP/UDP段
提取四元组
查找套接字哈希表
匹配套接字
数据存入接收缓冲区
唤醒等待进程
进程读取数据

五、协议的本质：结构体

5.1 协议即约定

从编程的角度看，网络协议的本质就是结构体（struct）。每一层协议的头部都可以看作是一个C语言结构体，其中定义了该层协议所需的各种字段。从编程的角度看，网络协议的本质就是结构体（struct）。每一层协议的头部都可以看作是一个C语言结构体，其中定义了该层协议所需的各种字段。

　　例如，以太网帧头可以定义为：例如，以太网帧头可以定义为：

c 复制代码

struct eth_header {
    unsigned char dst_mac[6];    // 目的MAC地址
    unsigned char src_mac[6];    // 源MAC地址
    unsigned short type;          // 上层协议类型
};

IP 头部可以定义为：IP 头部可以定义为：

c 复制代码

struct ip_header {
    unsigned char version_ihl;    // 版本和头部长度
    unsigned char tos;            // 服务类型
    unsigned short total_len;     // 总长度
    unsigned short id;            // 标识
    unsigned short flags_offset;  // 标志和片偏移
    unsigned char ttl;            // 生存时间
    unsigned char protocol;       // 上层协议
    unsigned short checksum;      // 头部校验和
    unsigned int src_ip;          // 源IP地址
    unsigned int dst_ip;          // 目的IP地址
};

TCP 头部可以定义为：TCP 头部可以定义为：

c 复制代码

struct tcp_header {
    unsigned short src_port;      // 源端口号
    unsigned short dst_port;      // 目的端口号
    unsigned int seq_num;         // 序列号
    unsigned int ack_num;         // 确认号
    unsigned char data_offset;    // 数据偏移
    unsigned char flags;          // 标志位
    unsigned short window;        // 窗口大小
    unsigned short checksum;      // 校验和
    unsigned short urgent_ptr;    // 紧急指针
};

5.2 协议的可扩展性

协议的设计需要考虑可扩展性。以IP协议为例，IPv4 的 32 位地址空间已经逐渐耗尽，因此推出了 IPv6，将地址长度扩展到 128 位。这种扩展性是通过协议头部的版本字段来实现的------IPv4 数据包和 IPv6 数据包可以通过版本字段（IPv4 为 4，IPv6 为 6）来区分。

　　　　同样，TCP 协议也通过选项字段支持各种扩展功能，如窗口扩大因子、时间戳、选择性确认（SACK）等，这些都是在不改变基本头部格式的情况下实现的。

六、理解IP 地址和目的 IP 地址

6.1 源IP与目的IP

在网络通信中，IP地址分为源IP地址和目的IP地址：在网络通信中，IP地址分为源IP地址和目的IP地址：

　　源IP地址：标识数据包的发送方。在TCP/IP 协议栈中，源IP地址通常由操作系统自动填写，取自发送网络接口的IP地址。但在某些场景下（如NAT、代理、负载均衡），源IP地址可能会被修改。源IP地址：标识数据包的发送方。在TCP/IP 协议栈中，源IP地址通常由操作系统自动填写，取自发送网络接口的IP地址。但在某些场景下（如NAT、代理、负载均衡），源IP地址可能会被修改。

　　目的IP地址：标识数据包的接收方。应用程序在建立连接时指定目的IP地址，操作系统根据目的IP地址进行路由选择，决定数据包的发送路径。目的IP地址：标识数据包的接收方。应用程序在建立连接时指定目的IP地址，操作系统根据目的IP地址进行路由选择，决定数据包的发送路径。

6.2 路由决策

当主机发送数据包时，操作系统需要进行路由决策：

　　检查目的IP地址是否与本机在同一子网。如果是，直接使用ARP 协议获取目的主机的MAC 地址，进行局域网内直接通信。

　　如果目的IP地址不在同一子网，则将数据包发送给默认网关（路由器）。路由器根据目的IP地址查询路由表，决定下一跳。

　　数据包经过多个路由器的转发，最终到达目的网络，再由目的网络内的路由器或交换机将数据包交付给目的主机。
#mermaid-svg-eLT45KRXzwCSY4yP{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-eLT45KRXzwCSY4yP .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-eLT45KRXzwCSY4yP .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-eLT45KRXzwCSY4yP .error-icon{fill:#552222;}#mermaid-svg-eLT45KRXzwCSY4yP .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-eLT45KRXzwCSY4yP .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-eLT45KRXzwCSY4yP .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-eLT45KRXzwCSY4yP .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-eLT45KRXzwCSY4yP .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-eLT45KRXzwCSY4yP .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-eLT45KRXzwCSY4yP .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-eLT45KRXzwCSY4yP .marker{fill:#333333;stroke:#333333;}#mermaid-svg-eLT45KRXzwCSY4yP .marker.cross{stroke:#333333;}#mermaid-svg-eLT45KRXzwCSY4yP svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-eLT45KRXzwCSY4yP p{margin:0;}#mermaid-svg-eLT45KRXzwCSY4yP .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-eLT45KRXzwCSY4yP .cluster-label text{fill:#333;}#mermaid-svg-eLT45KRXzwCSY4yP .cluster-label span{color:#333;}#mermaid-svg-eLT45KRXzwCSY4yP .cluster-label span p{background-color:transparent;}#mermaid-svg-eLT45KRXzwCSY4yP .label text,#mermaid-svg-eLT45KRXzwCSY4yP span{fill:#333;color:#333;}#mermaid-svg-eLT45KRXzwCSY4yP .node rect,#mermaid-svg-eLT45KRXzwCSY4yP .node circle,#mermaid-svg-eLT45KRXzwCSY4yP .node ellipse,#mermaid-svg-eLT45KRXzwCSY4yP .node polygon,#mermaid-svg-eLT45KRXzwCSY4yP .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-eLT45KRXzwCSY4yP .rough-node .label text,#mermaid-svg-eLT45KRXzwCSY4yP .node .label text,#mermaid-svg-eLT45KRXzwCSY4yP .image-shape .label,#mermaid-svg-eLT45KRXzwCSY4yP .icon-shape .label{text-anchor:middle;}#mermaid-svg-eLT45KRXzwCSY4yP .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-eLT45KRXzwCSY4yP .rough-node .label,#mermaid-svg-eLT45KRXzwCSY4yP .node .label,#mermaid-svg-eLT45KRXzwCSY4yP .image-shape .label,#mermaid-svg-eLT45KRXzwCSY4yP .icon-shape .label{text-align:center;}#mermaid-svg-eLT45KRXzwCSY4yP .node.clickable{cursor:pointer;}#mermaid-svg-eLT45KRXzwCSY4yP .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-eLT45KRXzwCSY4yP .arrowheadPath{fill:#333333;}#mermaid-svg-eLT45KRXzwCSY4yP .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-eLT45KRXzwCSY4yP .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-eLT45KRXzwCSY4yP .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-eLT45KRXzwCSY4yP .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-eLT45KRXzwCSY4yP .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-eLT45KRXzwCSY4yP .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-eLT45KRXzwCSY4yP .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-eLT45KRXzwCSY4yP .cluster text{fill:#333;}#mermaid-svg-eLT45KRXzwCSY4yP .cluster span{color:#333;}#mermaid-svg-eLT45KRXzwCSY4yP div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-eLT45KRXzwCSY4yP .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-eLT45KRXzwCSY4yP rect.text{fill:none;stroke-width:0;}#mermaid-svg-eLT45KRXzwCSY4yP .icon-shape,#mermaid-svg-eLT45KRXzwCSY4yP .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-eLT45KRXzwCSY4yP .icon-shape p,#mermaid-svg-eLT45KRXzwCSY4yP .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-eLT45KRXzwCSY4yP .icon-shape .label rect,#mermaid-svg-eLT45KRXzwCSY4yP .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-eLT45KRXzwCSY4yP .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-eLT45KRXzwCSY4yP .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-eLT45KRXzwCSY4yP :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 是
否
否
是
发送数据包
目的IP在同一子网?
ARP获取目的MAC
直接发送
发送给默认网关
路由器查询路由表
到达目的网络?
转发到下一跳路由器
交付给目的主机

6.3 NAT 与端口映射

在 IPv4 地址短缺的情况下，NAT（网络地址转换）技术被广泛使用。NAT 允许多台内网主机共享一个公网 IP 地址访问互联网。

　　NAT 设备（通常是路由器）维护一张 NAT 转换表，，记录内网 IP 和端口与外网 IP 和端口的映射关系。当内网主机发送数据包时，NAT 设备将源 IP 地址替换为公网 IP 地址，并分配一个临时的源端口号；当收到回复数据包时，NAT 设备根据目的端口号查询 NAT 表，将数据包转发给对应的内网主机。
#mermaid-svg-Fni6gfvZkjyUnQ36{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Fni6gfvZkjyUnQ36 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Fni6gfvZkjyUnQ36 .error-icon{fill:#552222;}#mermaid-svg-Fni6gfvZkjyUnQ36 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Fni6gfvZkjyUnQ36 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Fni6gfvZkjyUnQ36 .marker.cross{stroke:#333333;}#mermaid-svg-Fni6gfvZkjyUnQ36 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Fni6gfvZkjyUnQ36 p{margin:0;}#mermaid-svg-Fni6gfvZkjyUnQ36 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-Fni6gfvZkjyUnQ36 .cluster-label text{fill:#333;}#mermaid-svg-Fni6gfvZkjyUnQ36 .cluster-label span{color:#333;}#mermaid-svg-Fni6gfvZkjyUnQ36 .cluster-label span p{background-color:transparent;}#mermaid-svg-Fni6gfvZkjyUnQ36 .label text,#mermaid-svg-Fni6gfvZkjyUnQ36 span{fill:#333;color:#333;}#mermaid-svg-Fni6gfvZkjyUnQ36 .node rect,#mermaid-svg-Fni6gfvZkjyUnQ36 .node circle,#mermaid-svg-Fni6gfvZkjyUnQ36 .node ellipse,#mermaid-svg-Fni6gfvZkjyUnQ36 .node polygon,#mermaid-svg-Fni6gfvZkjyUnQ36 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Fni6gfvZkjyUnQ36 .rough-node .label text,#mermaid-svg-Fni6gfvZkjyUnQ36 .node .label text,#mermaid-svg-Fni6gfvZkjyUnQ36 .image-shape .label,#mermaid-svg-Fni6gfvZkjyUnQ36 .icon-shape .label{text-anchor:middle;}#mermaid-svg-Fni6gfvZkjyUnQ36 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-Fni6gfvZkjyUnQ36 .rough-node .label,#mermaid-svg-Fni6gfvZkjyUnQ36 .node .label,#mermaid-svg-Fni6gfvZkjyUnQ36 .image-shape .label,#mermaid-svg-Fni6gfvZkjyUnQ36 .icon-shape .label{text-align:center;}#mermaid-svg-Fni6gfvZkjyUnQ36 .node.clickable{cursor:pointer;}#mermaid-svg-Fni6gfvZkjyUnQ36 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-Fni6gfvZkjyUnQ36 .arrowheadPath{fill:#333333;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Fni6gfvZkjyUnQ36 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Fni6gfvZkjyUnQ36 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Fni6gfvZkjyUnQ36 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Fni6gfvZkjyUnQ36 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-Fni6gfvZkjyUnQ36 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Fni6gfvZkjyUnQ36 .cluster text{fill:#333;}#mermaid-svg-Fni6gfvZkjyUnQ36 .cluster span{color:#333;}#mermaid-svg-Fni6gfvZkjyUnQ36 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Fni6gfvZkjyUnQ36 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Fni6gfvZkjyUnQ36 rect.text{fill:none;stroke-width:0;}#mermaid-svg-Fni6gfvZkjyUnQ36 .icon-shape,#mermaid-svg-Fni6gfvZkjyUnQ36 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Fni6gfvZkjyUnQ36 .icon-shape p,#mermaid-svg-Fni6gfvZkjyUnQ36 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-Fni6gfvZkjyUnQ36 .icon-shape .label rect,#mermaid-svg-Fni6gfvZkjyUnQ36 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Fni6gfvZkjyUnQ36 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-Fni6gfvZkjyUnQ36 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-Fni6gfvZkjyUnQ36 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 互联网
内网
源:192.168.1.10:8888
源:203.0.113.1:50001
目的:203.0.113.1:50001
目的:192.168.1.10:8888
源:192.168.1.20:9999
源:203.0.113.1:50002
目的:203.0.113.1:50002
目的:192.168.1.20:9999
主机A

192.168.1.10:8888
主机B

192.168.1.20:9999
NAT路由器

公网IP: 203.0.113.1
服务器

198.51.100.1:80

七、进程间通信与网络通信的统一

7.1 本地进程间通信

在同一台主机上，进程间通信（IPC）有多种方式：管道（Pipe）、消息队列（Message Queue）、共享内存（Shared Memory）、信号量（Semaphore）等。这些机制都属于 System V IPC 或 POSIX IPC 标准。

7.2 网络通信的本质也是进程间通信

网络通信的本质，实际上是跨主机的进程间通信。网络通信的本质，实际上是跨主机的进程间通信。无论是本地通信还是网络通信，最终都是将数据从一个进程传递到另一个进程。区别在于：

　　本地通信：数据在同一台主机的内存中传递，不需要经过网络协议栈。本地通信：数据在同一台主机的内存中传递，不需要经过网络协议栈。

　　网络通信：数据需要经过网络协议栈的封装，通过物理介质传输到另一台主机，再经过协议栈解封装，最终交付给目标进程。网络通信：数据需要经过网络协议栈的封装，通过物理介质传输到另一台主机，再经过协议栈解封装，最终交付给目标进程。

　　Socket 接口的设计巧妙地统一了这两种通信方式。在 Linux 系统中，本地通信可以使用 Unix 域套接字（Unix Domain Socket），它使用文件系统路径作为地址，数据在内核中直接传递，效率高于网络套接字。而网络套接字则使用 IP 地址和端口号作为地址，数据通过网络传输。
#mermaid-svg-KW4B2xthyK4BHtCz{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-KW4B2xthyK4BHtCz .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-KW4B2xthyK4BHtCz .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-KW4B2xthyK4BHtCz .error-icon{fill:#552222;}#mermaid-svg-KW4B2xthyK4BHtCz .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-KW4B2xthyK4BHtCz .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-KW4B2xthyK4BHtCz .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-KW4B2xthyK4BHtCz .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-KW4B2xthyK4BHtCz .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-KW4B2xthyK4BHtCz .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-KW4B2xthyK4BHtCz .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-KW4B2xthyK4BHtCz .marker{fill:#333333;stroke:#333333;}#mermaid-svg-KW4B2xthyK4BHtCz .marker.cross{stroke:#333333;}#mermaid-svg-KW4B2xthyK4BHtCz svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-KW4B2xthyK4BHtCz p{margin:0;}#mermaid-svg-KW4B2xthyK4BHtCz .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-KW4B2xthyK4BHtCz .cluster-label text{fill:#333;}#mermaid-svg-KW4B2xthyK4BHtCz .cluster-label span{color:#333;}#mermaid-svg-KW4B2xthyK4BHtCz .cluster-label span p{background-color:transparent;}#mermaid-svg-KW4B2xthyK4BHtCz .label text,#mermaid-svg-KW4B2xthyK4BHtCz span{fill:#333;color:#333;}#mermaid-svg-KW4B2xthyK4BHtCz .node rect,#mermaid-svg-KW4B2xthyK4BHtCz .node circle,#mermaid-svg-KW4B2xthyK4BHtCz .node ellipse,#mermaid-svg-KW4B2xthyK4BHtCz .node polygon,#mermaid-svg-KW4B2xthyK4BHtCz .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-KW4B2xthyK4BHtCz .rough-node .label text,#mermaid-svg-KW4B2xthyK4BHtCz .node .label text,#mermaid-svg-KW4B2xthyK4BHtCz .image-shape .label,#mermaid-svg-KW4B2xthyK4BHtCz .icon-shape .label{text-anchor:middle;}#mermaid-svg-KW4B2xthyK4BHtCz .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-KW4B2xthyK4BHtCz .rough-node .label,#mermaid-svg-KW4B2xthyK4BHtCz .node .label,#mermaid-svg-KW4B2xthyK4BHtCz .image-shape .label,#mermaid-svg-KW4B2xthyK4BHtCz .icon-shape .label{text-align:center;}#mermaid-svg-KW4B2xthyK4BHtCz .node.clickable{cursor:pointer;}#mermaid-svg-KW4B2xthyK4BHtCz .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-KW4B2xthyK4BHtCz .arrowheadPath{fill:#333333;}#mermaid-svg-KW4B2xthyK4BHtCz .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-KW4B2xthyK4BHtCz .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-KW4B2xthyK4BHtCz .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-KW4B2xthyK4BHtCz .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-KW4B2xthyK4BHtCz .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-KW4B2xthyK4BHtCz .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-KW4B2xthyK4BHtCz .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-KW4B2xthyK4BHtCz .cluster text{fill:#333;}#mermaid-svg-KW4B2xthyK4BHtCz .cluster span{color:#333;}#mermaid-svg-KW4B2xthyK4BHtCz div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-KW4B2xthyK4BHtCz .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-KW4B2xthyK4BHtCz rect.text{fill:none;stroke-width:0;}#mermaid-svg-KW4B2xthyK4BHtCz .icon-shape,#mermaid-svg-KW4B2xthyK4BHtCz .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-KW4B2xthyK4BHtCz .icon-shape p,#mermaid-svg-KW4B2xthyK4BHtCz .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-KW4B2xthyK4BHtCz .icon-shape .label rect,#mermaid-svg-KW4B2xthyK4BHtCz .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-KW4B2xthyK4BHtCz .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-KW4B2xthyK4BHtCz .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-KW4B2xthyK4BHtCz :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 不同主机
网络套接字

TCP/IP
进程A

主机1
进程B

主机2
同一主机
Unix域套接字
进程A
进程B

7.3 为什么需要端口号而不是PID

一个常见的问题是：操作系统已经有进程 ID（PID）来标识进程了，为什么网络通信还需要引入端口号？

　　原因在于：

　　PID 是操作系统内部概念：PID 是操作系统分配给进程的本地标识，不同主机上的 PID 可能重复，无法在全球范围内唯一标识一个网络进程。

　　网络通信需要稳定的标识：进程的 PID 可能在进程重启后改变，但网络服务通常需要绑定到固定的端口号，以便客户端能够持续访问。

　　一个进程可以提供多个服务：一个进程可能同时提供多种网络服务（如同时监听 HTTP 和 HTTPS），使用不同的端口号可以区分这些服务。

　　端口号的层次更高：PID 是操作系统调度管理的概念，而端口号是网络通信的概念。将两者解耦，使得网络通信不依赖于特定的操作系统实现。

八、总结与展望

本文从网络协议的本质出发，系统梳理了网络通信的核心概念和机制：

　　协议的分层设计解决了网络通信的复杂性问题，每一层专注于特定的职责，通过定义良好的接口协同工作。

　　IP 地址和端口号共同构成了网络通信的寻址体系，IP 地址标识主机，端口号标识主机上的进程，四元组唯一标识一个通信连接。

　　Socket 编程接口为应用程序提供了简洁的网络通信能力，封装了底层协议的复杂性。

　　操作系统内核通过中断处理、协议栈解析、套接字匹配等机制，确保数据能够准确、高效地交付给目标进程。

　　协议的本质是结构体，这一认识有助于我们从编程的角度理解网络协议的设计和实现。

　　随着技术的发展，网络通信也在不断演进。IPv6 正在逐步替代 IPv4，提供更大的地址空间和更好的安全性；QUIC 协议基于 UDP 实现了类似 TCP 的可靠性，同时降低了连接建立延迟；HTTP/3 基于 QUIC，进一步提升了Web性能。但无论技术如何发展，本文所阐述的基本原理------分层设计、寻址机制、封装解封装、进程间通信------始终是理解网络通信的基石。
