零基础速学SolidWorks2026【曲面】平面区域和填充曲面

前面学习的拉伸、旋转、扫描、放样曲面，大多会形成开口壳体结构，存在端面或空间洞口，无法直接缝合封闭。想要完成曲面封口补面，需要用到两个专用补面命令：平面区域与填充曲面。平面区域负责规则平面洞口快速封口，填充曲面负责复杂空间洞口光滑修补，二者分工互补，是曲面收尾、壳体封闭、曲面实体化的必备工具。

Ⅰ 平面区域

一、平面区域的定义

平面区域，生成零厚度的平整平面曲面。只能生成平面，不能做曲面、弧面。

输入来源两种

1.封闭的平面草图（圆、矩形等闭环草图）；

2.同一平面上的一组封闭边线（模型闭环边线、分割线闭环轮廓

二、与拉伸曲面的区别

拉伸曲面（顶端加盖）：拉伸同时生成侧面 + 端面；
平面区域：只生成单独的平面面片，专门用来补缺口、补端面。

三、应用

曲面补端面：旋转曲面、扫描曲面两端开口，用平面区域补上封闭端面，之后缝合曲面生成实体；
模具分模，生成分模平面面片；
封闭草图快速生成平板曲面；
和其他曲面做缝合、剪裁操作。

四、平面区域的创建

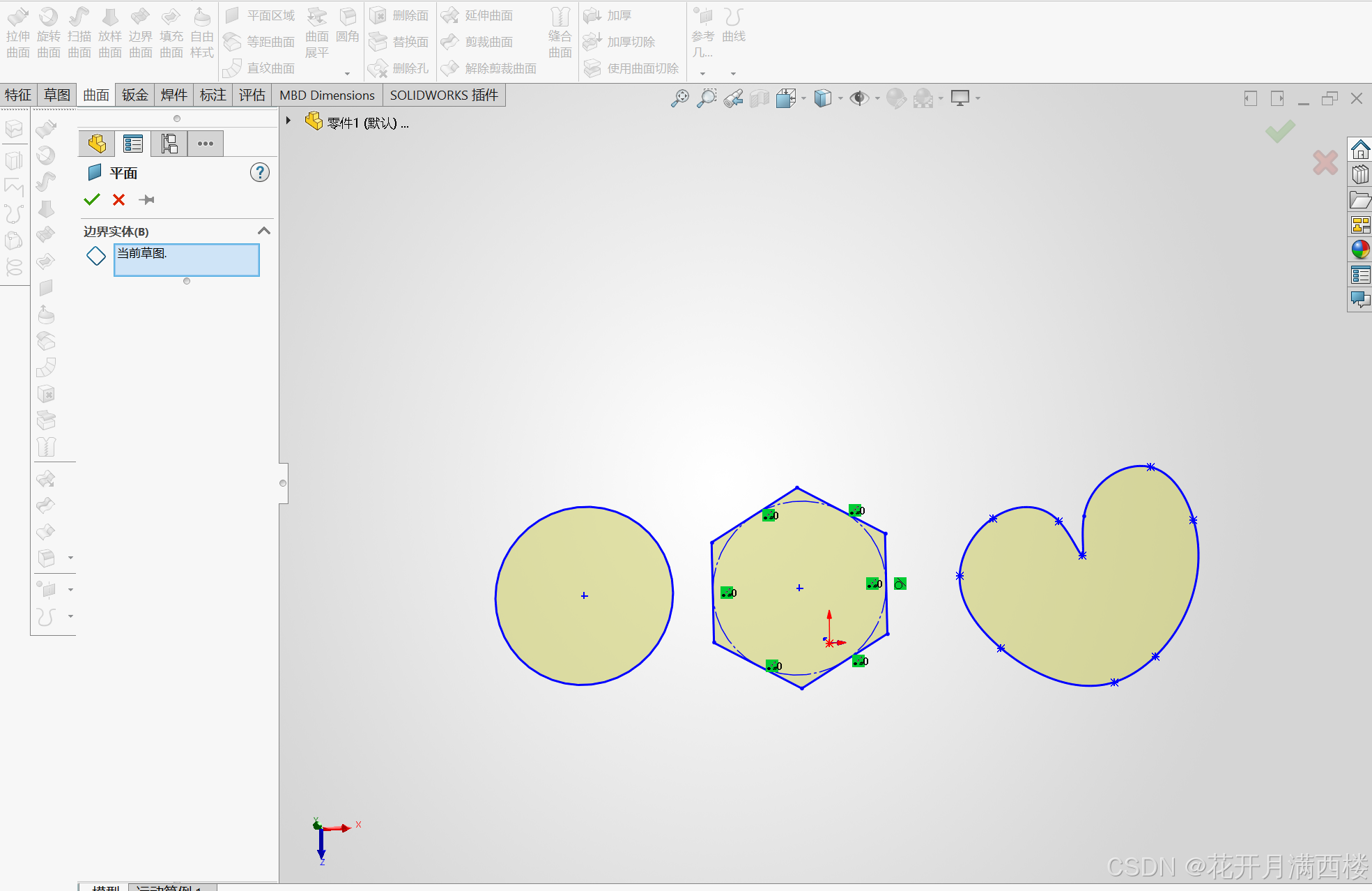

1.草图

绘制三个封闭曲面→平面区域→边界实体

2.实体

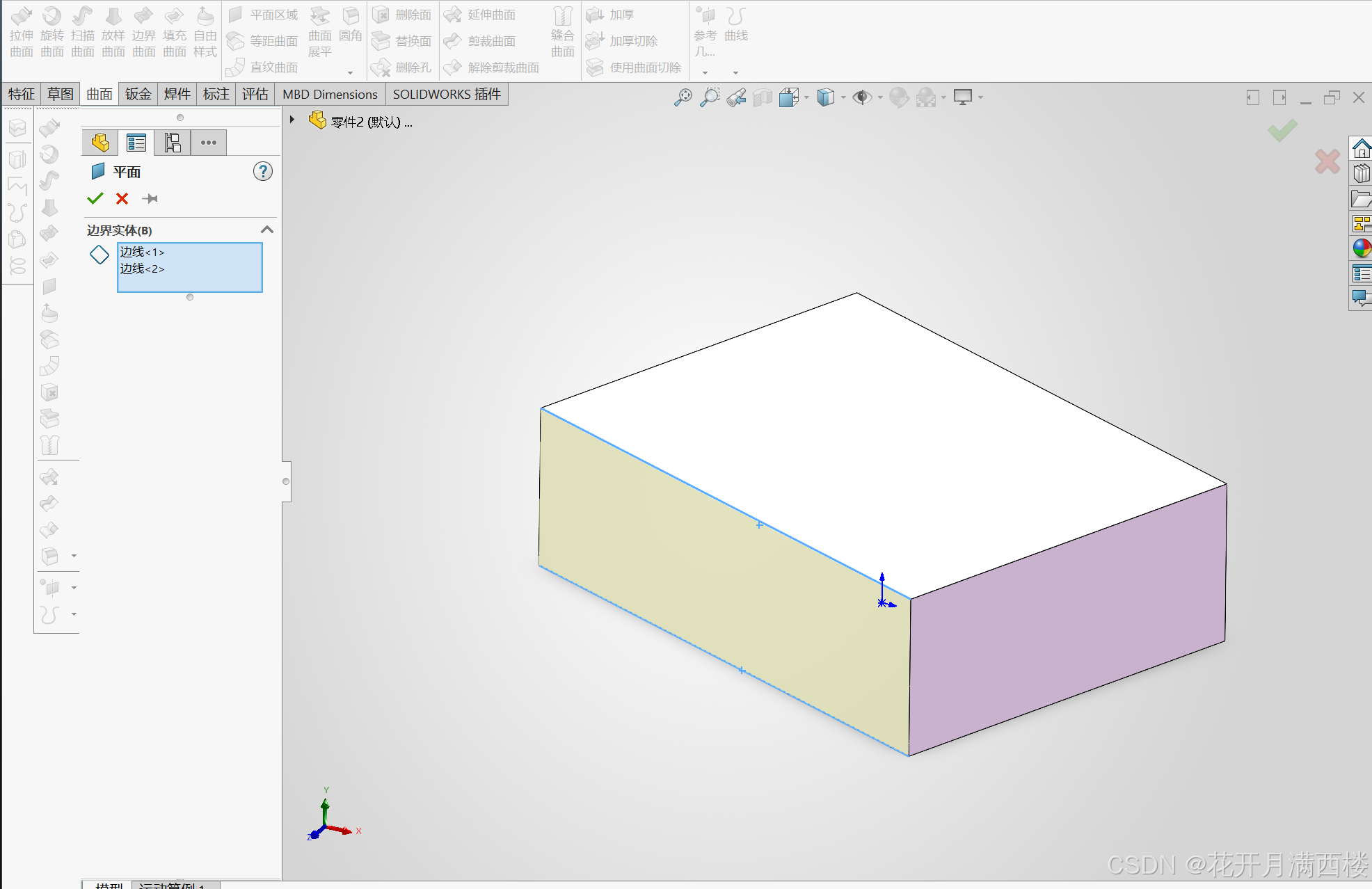

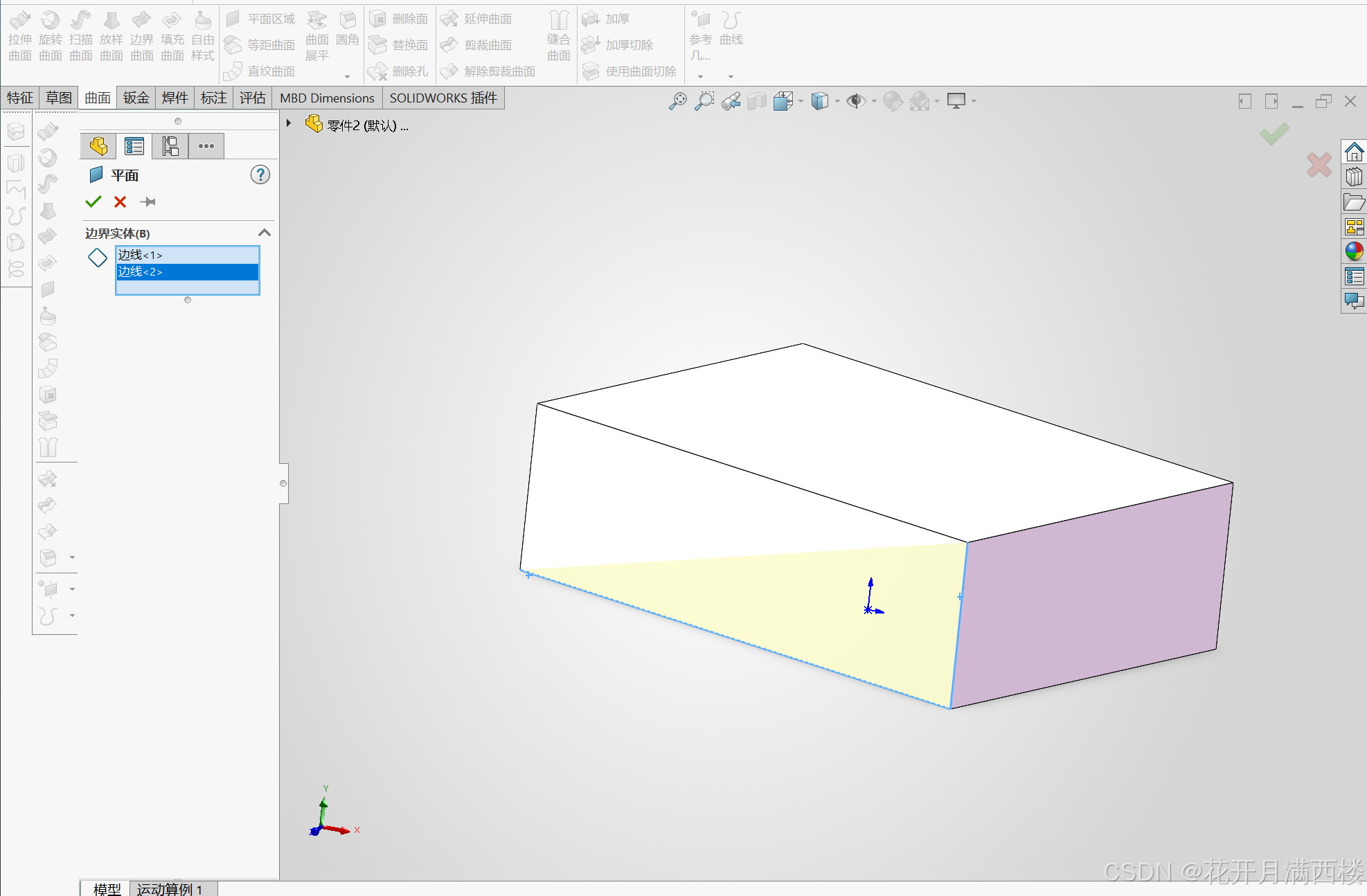

平面区域→选择长方体一个面的两条边线→形成长方形 平面区域→选择一个面上的两条边线→形成三角面

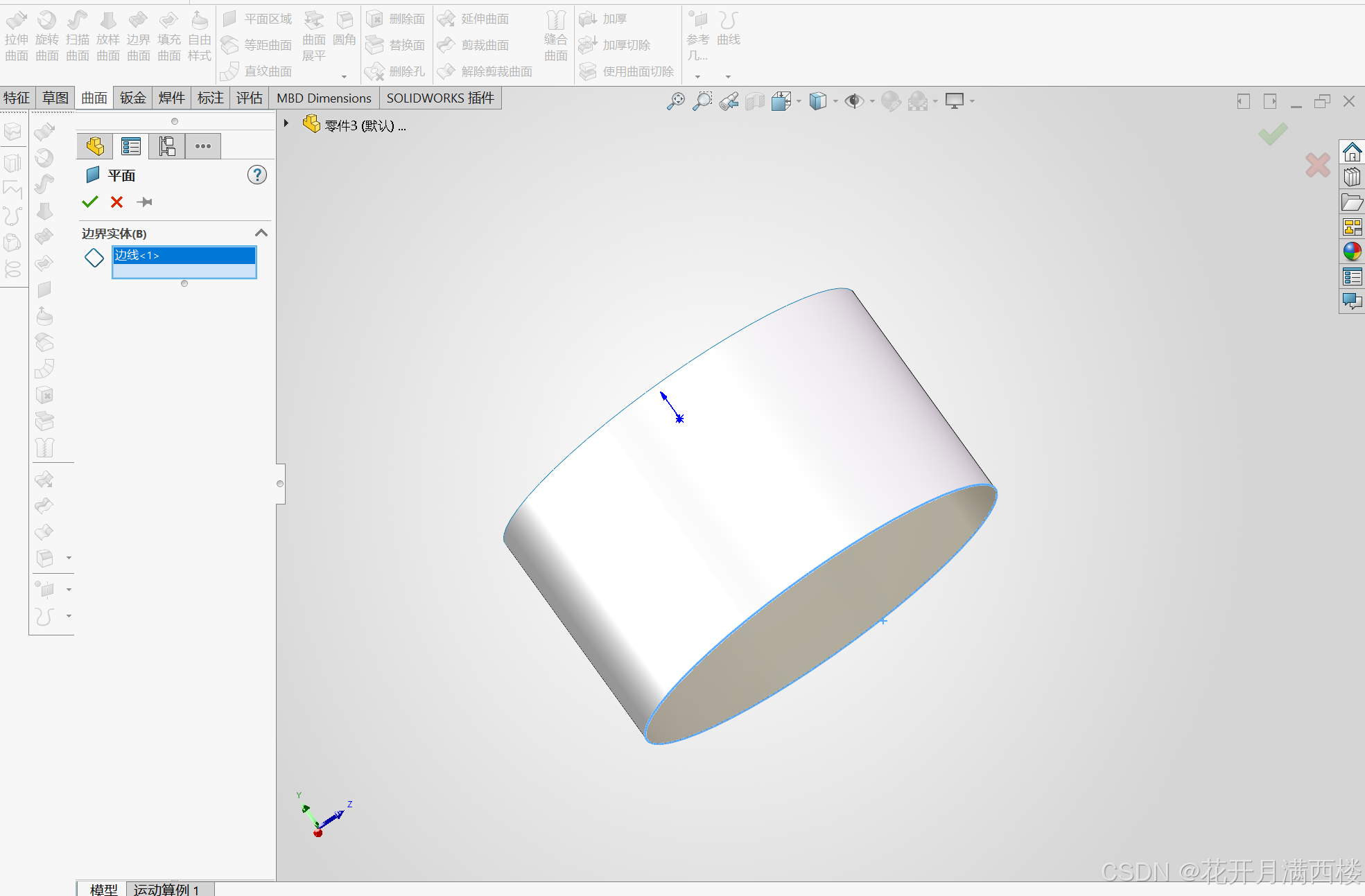

3.封闭曲面边线

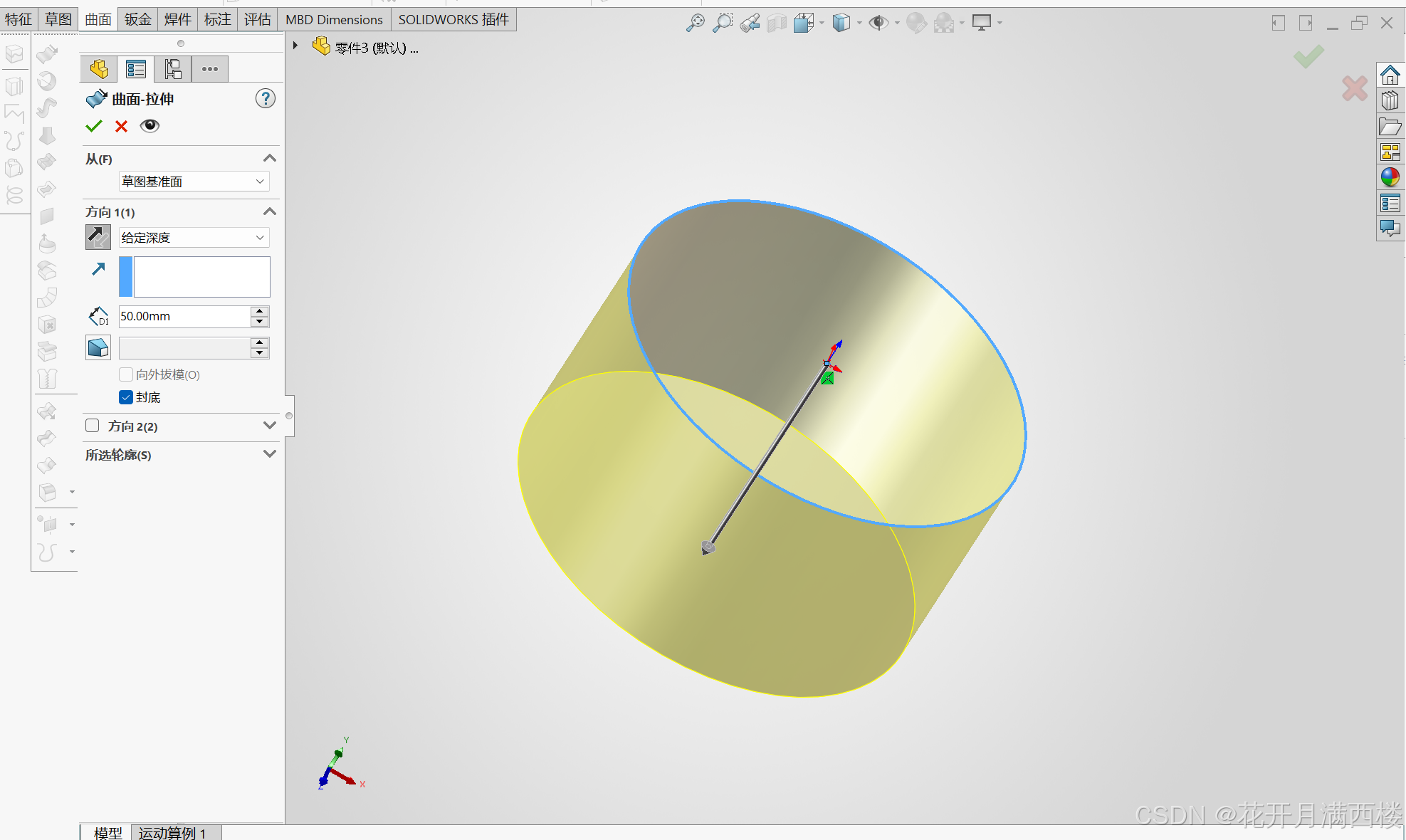

情况一：勾选封底 情况二：平面区域→点击底面边线→封底

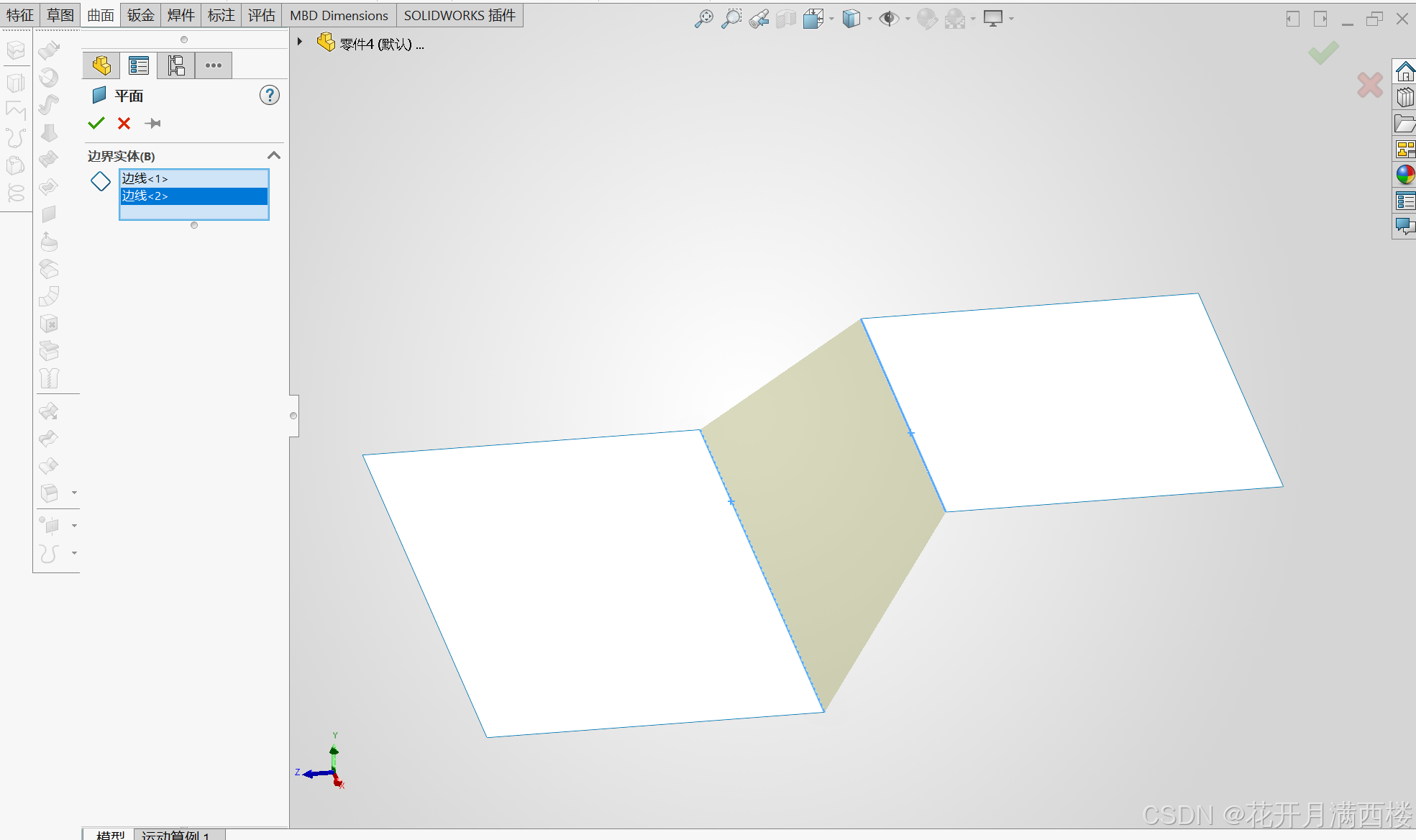

4.平面和平面区域

平面区域→点击两个平行面的边线→出现一个面将另外两个面连接

Ⅱ 填充曲面

一、填充曲面的定义

在闭合的边界环内部生成修补面片 ，边界可以是空间闭环边线、草图、组合曲线；支持多边、非共平面洞口补面，生成零厚度曲面

二、与平面区域的区分

平面区域 ：只处理共平面封闭边线，只能生成平整平面；空间洞口无法使用。
填充曲面 ：可以处理空间、非共面闭环洞口；支持接触、相切、曲率三种边界连续条件，补出来可以是曲面，实现光滑过渡。

三、核心参数

1.修补边界

选择闭环边线、草图、组合曲线，可以是空间不共面边线环。

曲率控制（三种）

接触 (G0)：仅仅边线重合，不做光滑过渡，面与面之间可以有棱角。
相切 (G1)：修补曲面与周边曲面相切，过渡顺滑，工程最常用。
曲率 (G2)：不仅相切，曲率也匹配，曲面光影连续，高端外观件使用。

应用到所有边线：把当前曲率条件统一给到全部边界。
交替面：反转修补依附的相邻曲面，修补方向出错时使用。

2.约束曲线

草图样条、点，用来控制填充曲面内部的隆起、凹陷走势，工业造型调形态用

修复边界：边界存在微小间隙，软件自动修复小缺口；间隙过大依旧失败。
优化曲面：2‑4 条边界时勾选，提高重建速度与稳定性，类似放样算法。
反转曲面：改变补面凸起 / 凹陷方向。

四、应用

空间曲面洞口封口：扫描、放样曲面产生的空间不规则开口（平面区域无法处理）；
导入外部模型，修补破面、缺口；
自由形态补面，多边洞口修补；
修补完成后，和原有曲面缝合，做成封闭壳体。

五、填充曲面的创建

1.平面上的封闭轮廓

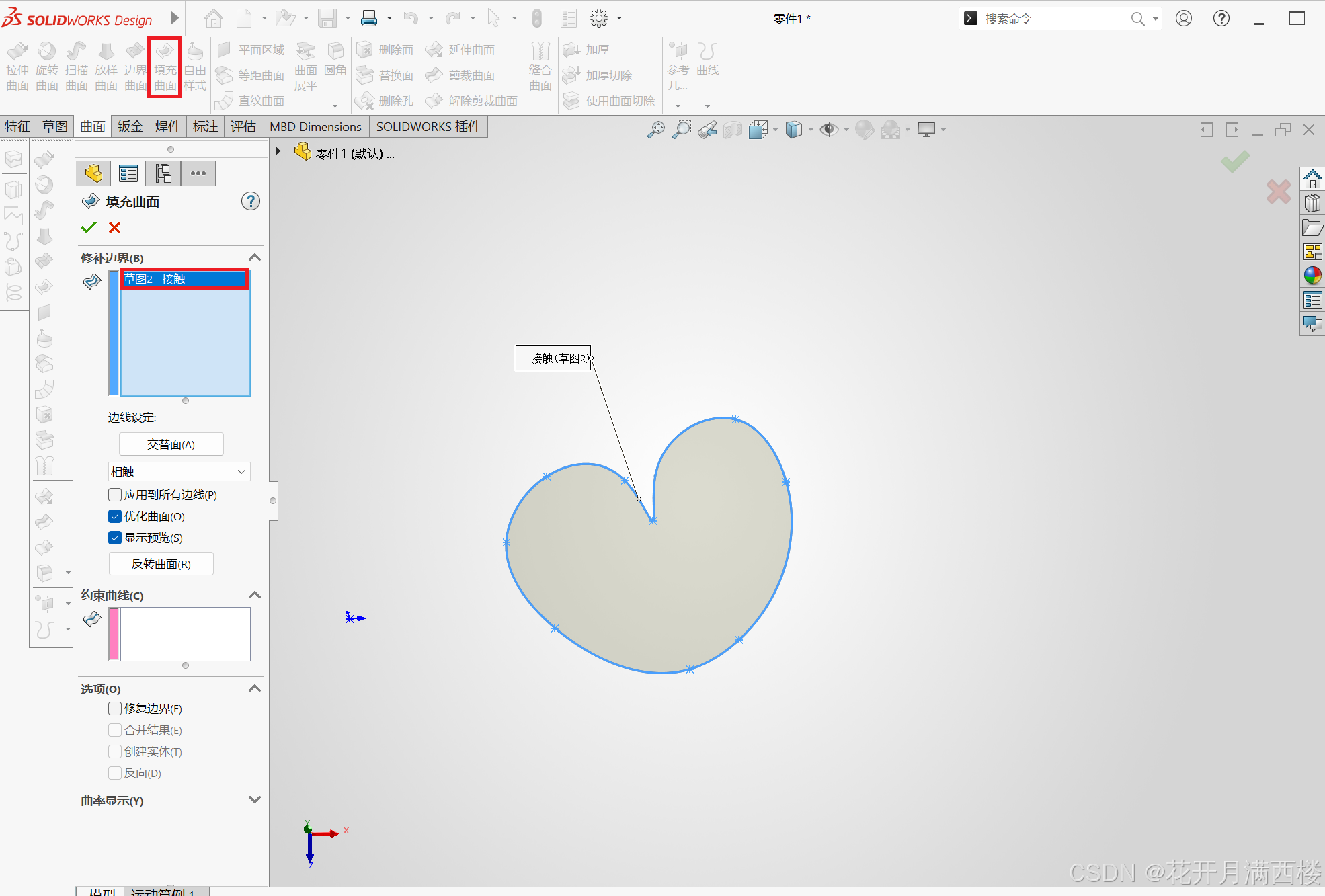

平面上的封闭轮廓→选择轮廓→填充封闭

2.非平面上的封闭轮廓

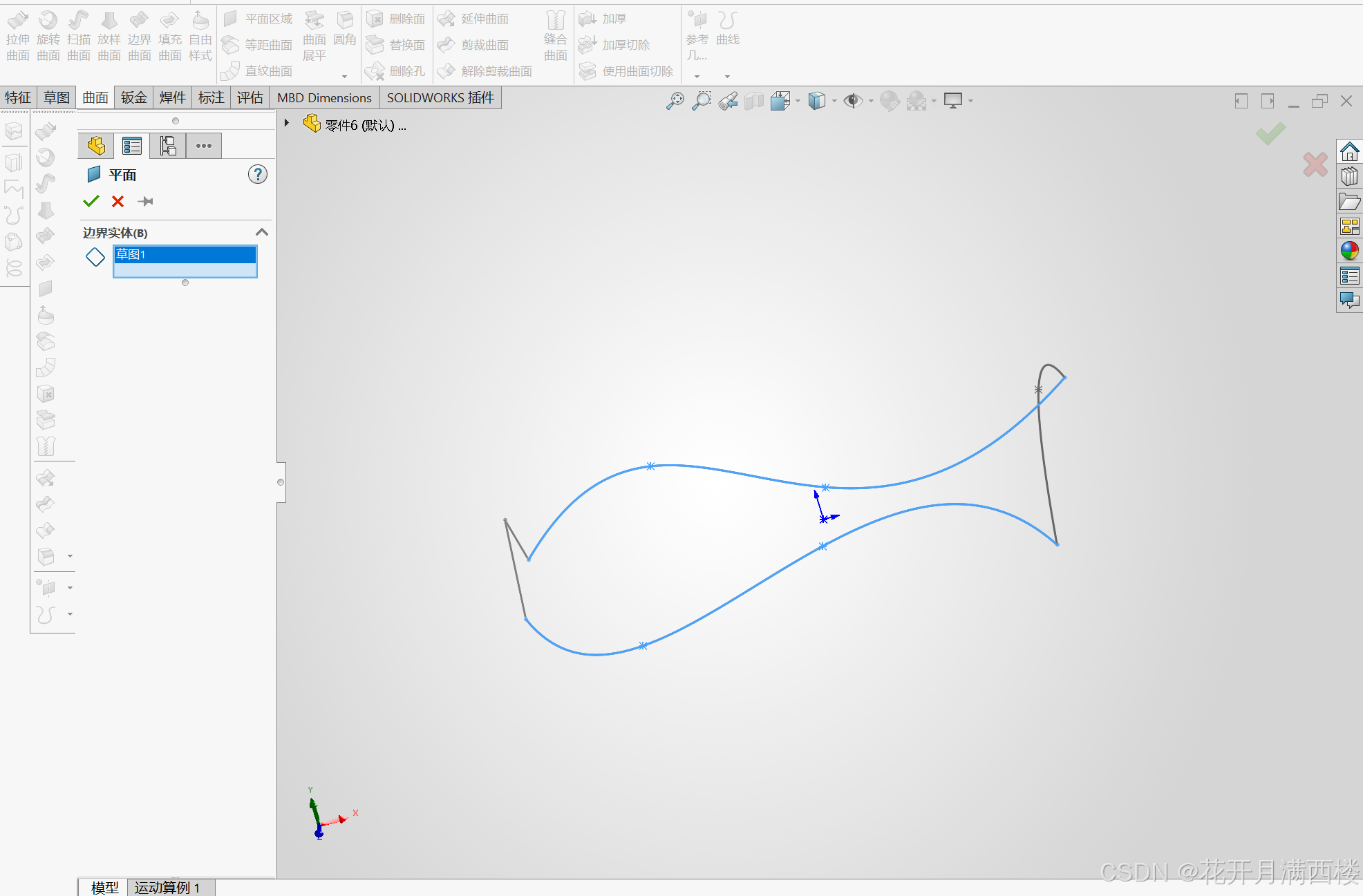

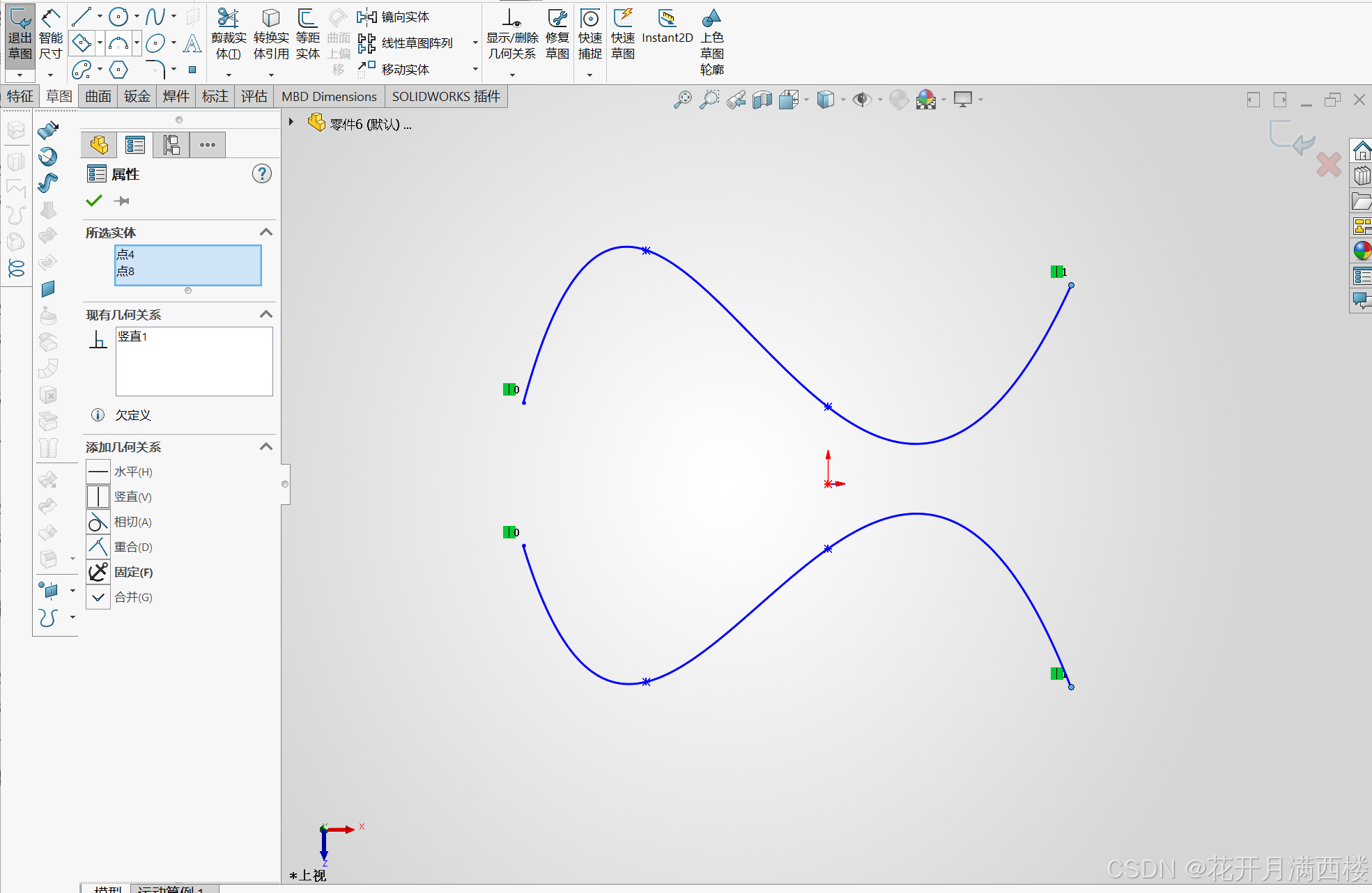

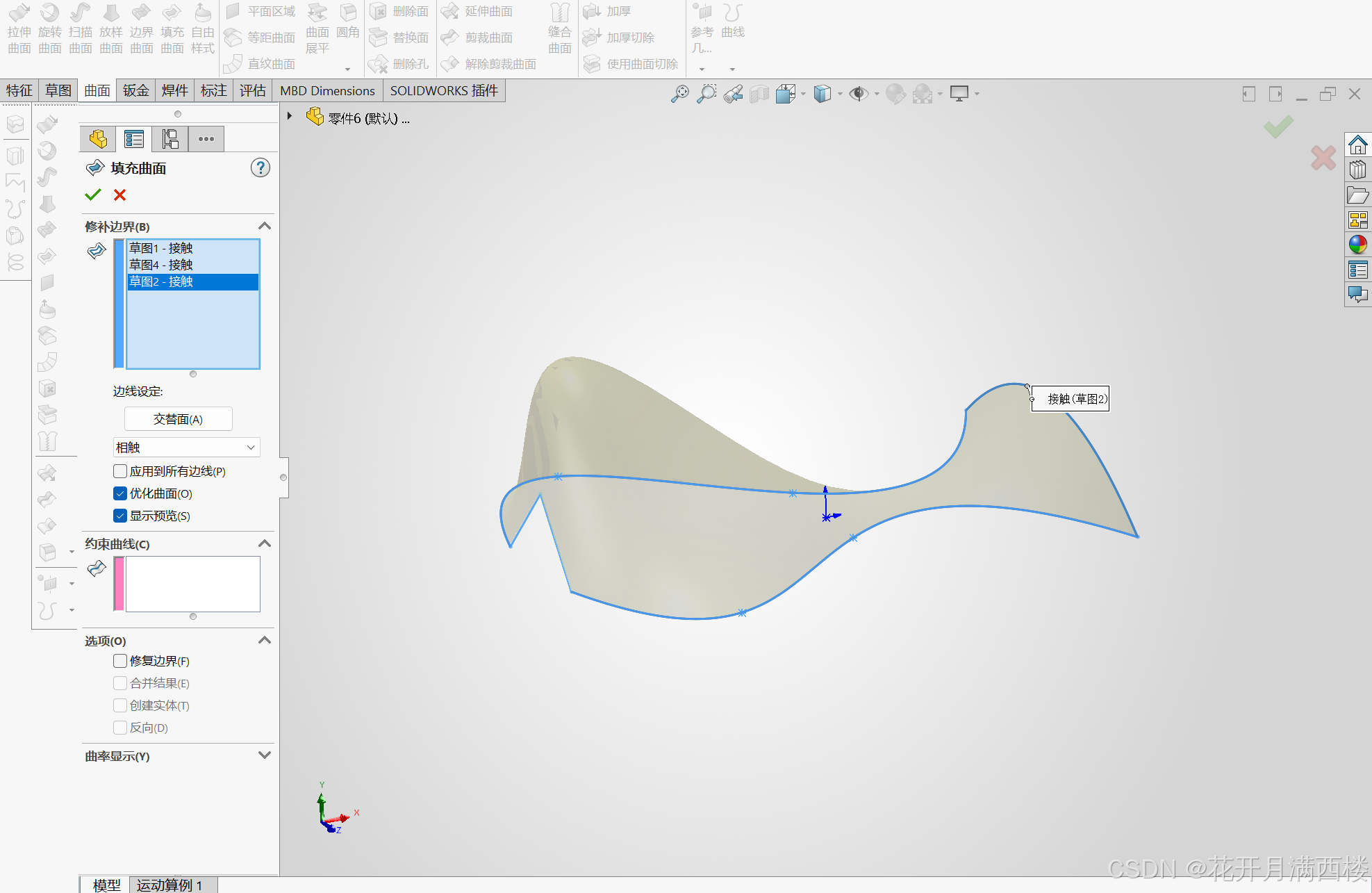

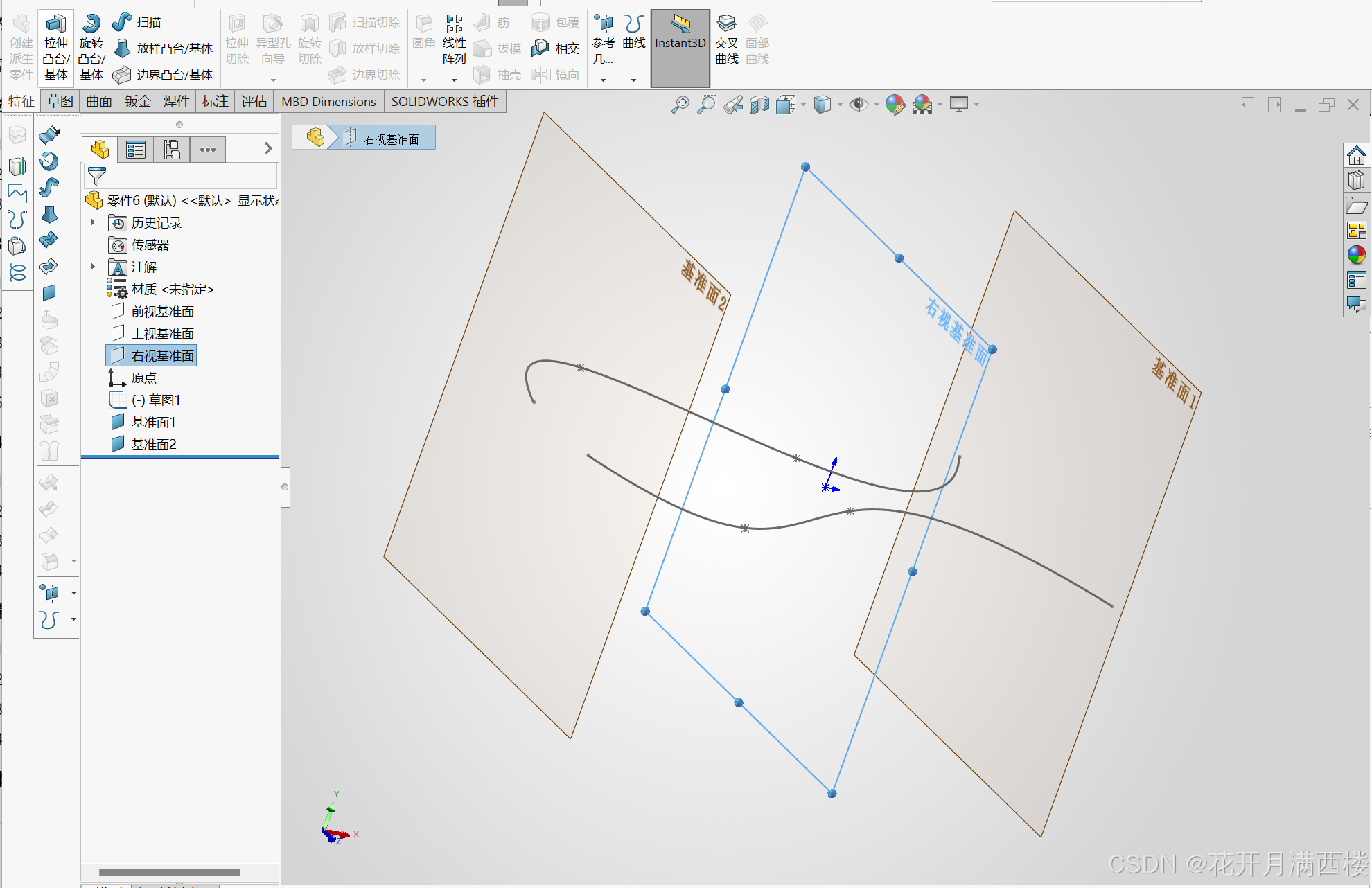

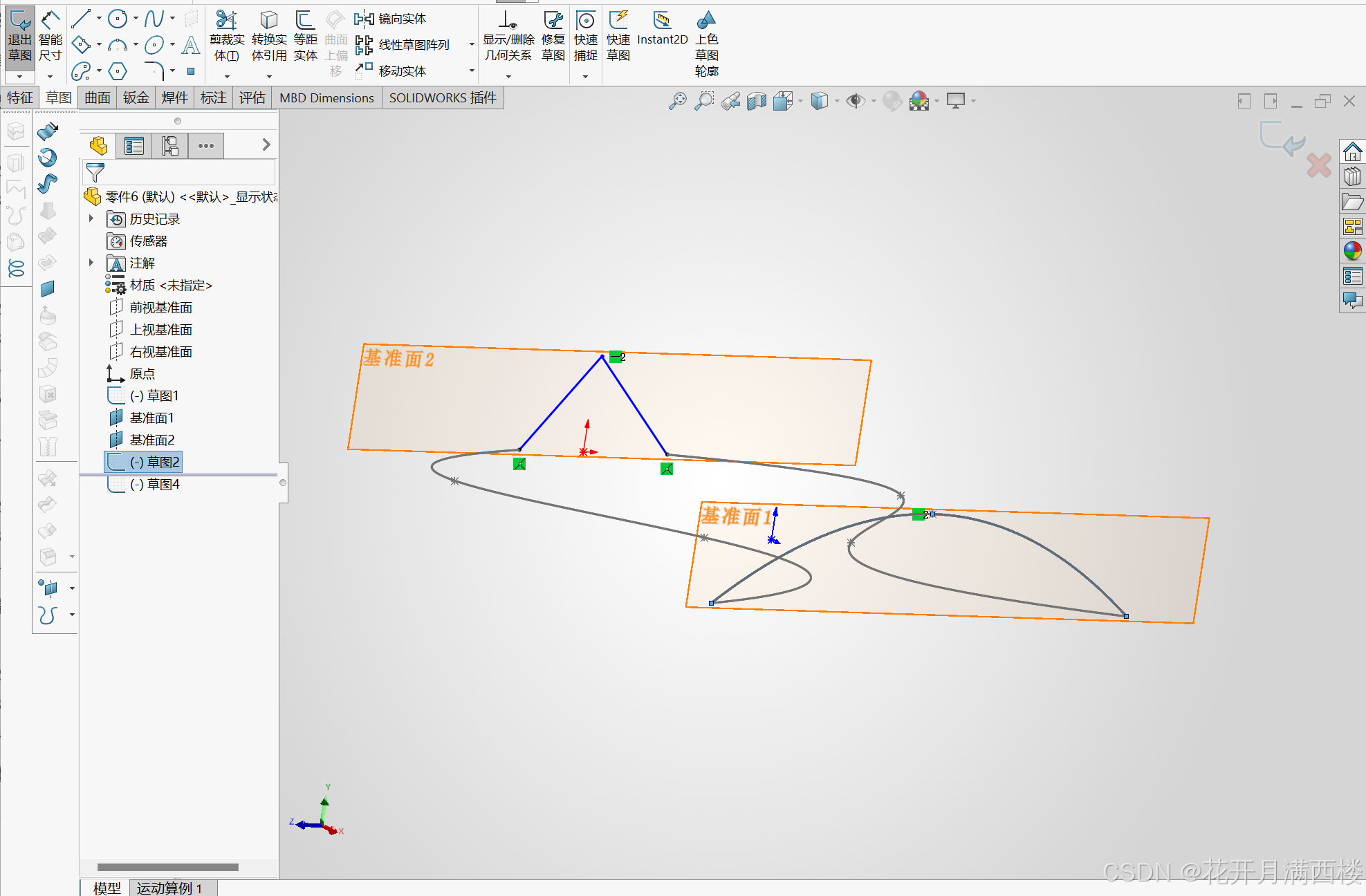

绘制两条样条曲线→端点两两竖直约束 以右视基准面→左右各一个端点为约束→绘制两个基准面 在两个面上分别绘制圆弧和线→各自的端点与样条曲线做重合处理 情况一：用平面区域没法填充 情况二：使用填充曲面→可以进行填充

3.相切（或曲率：精度更高）

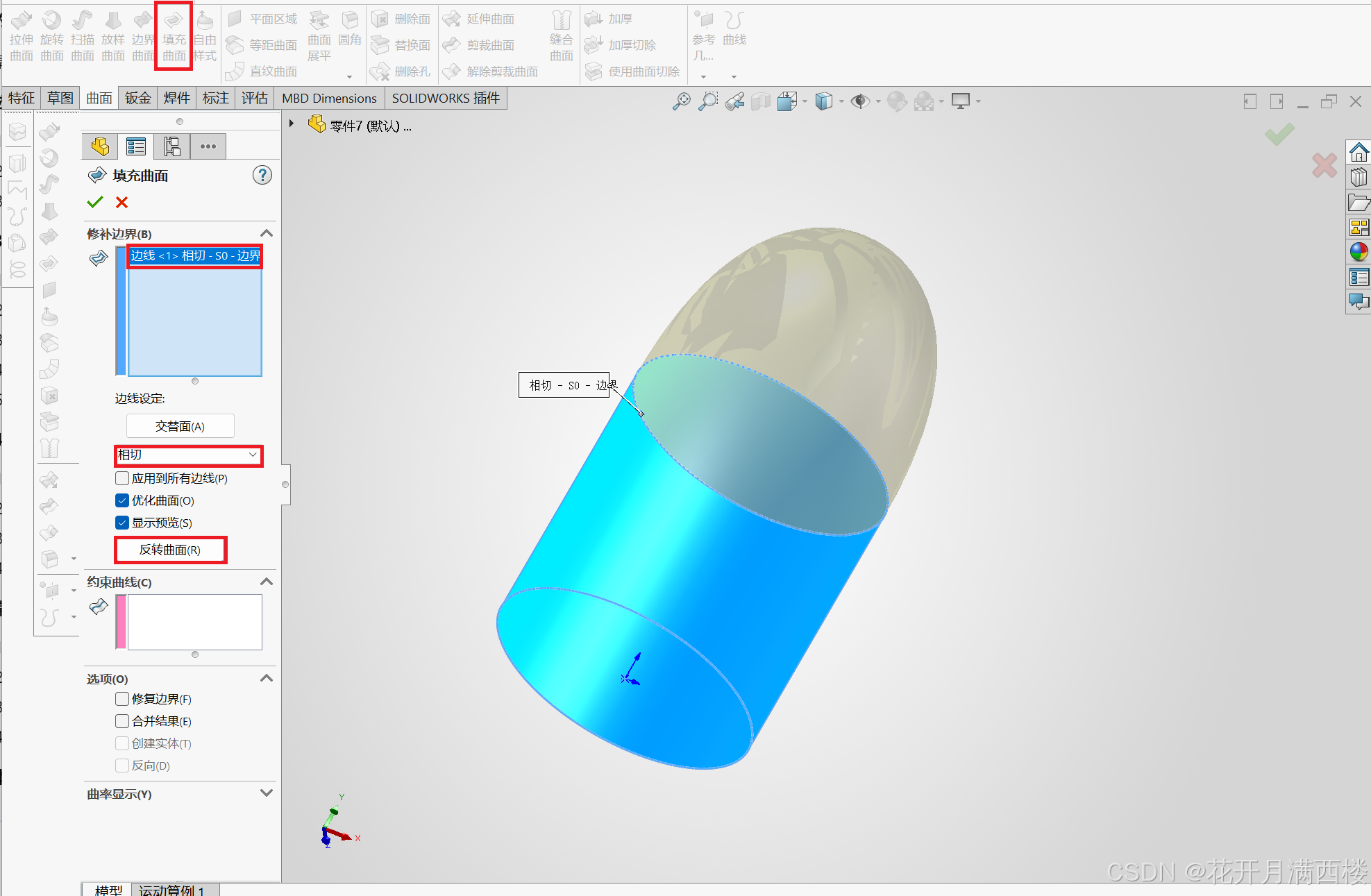

绘制曲面→填充曲面→选择面→相切/曲率→（反转曲面）→出现圆弧封顶

4.两个平行面

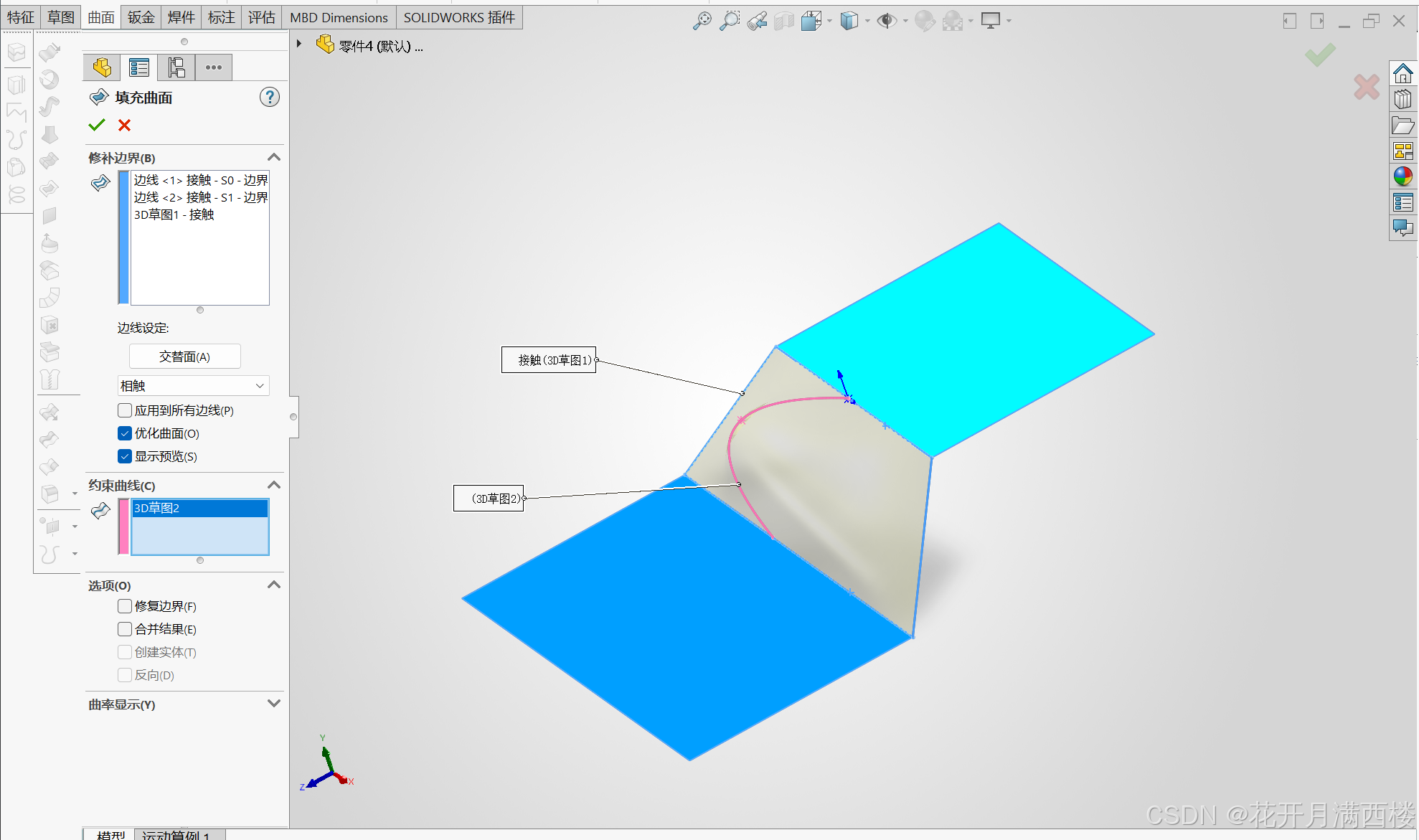

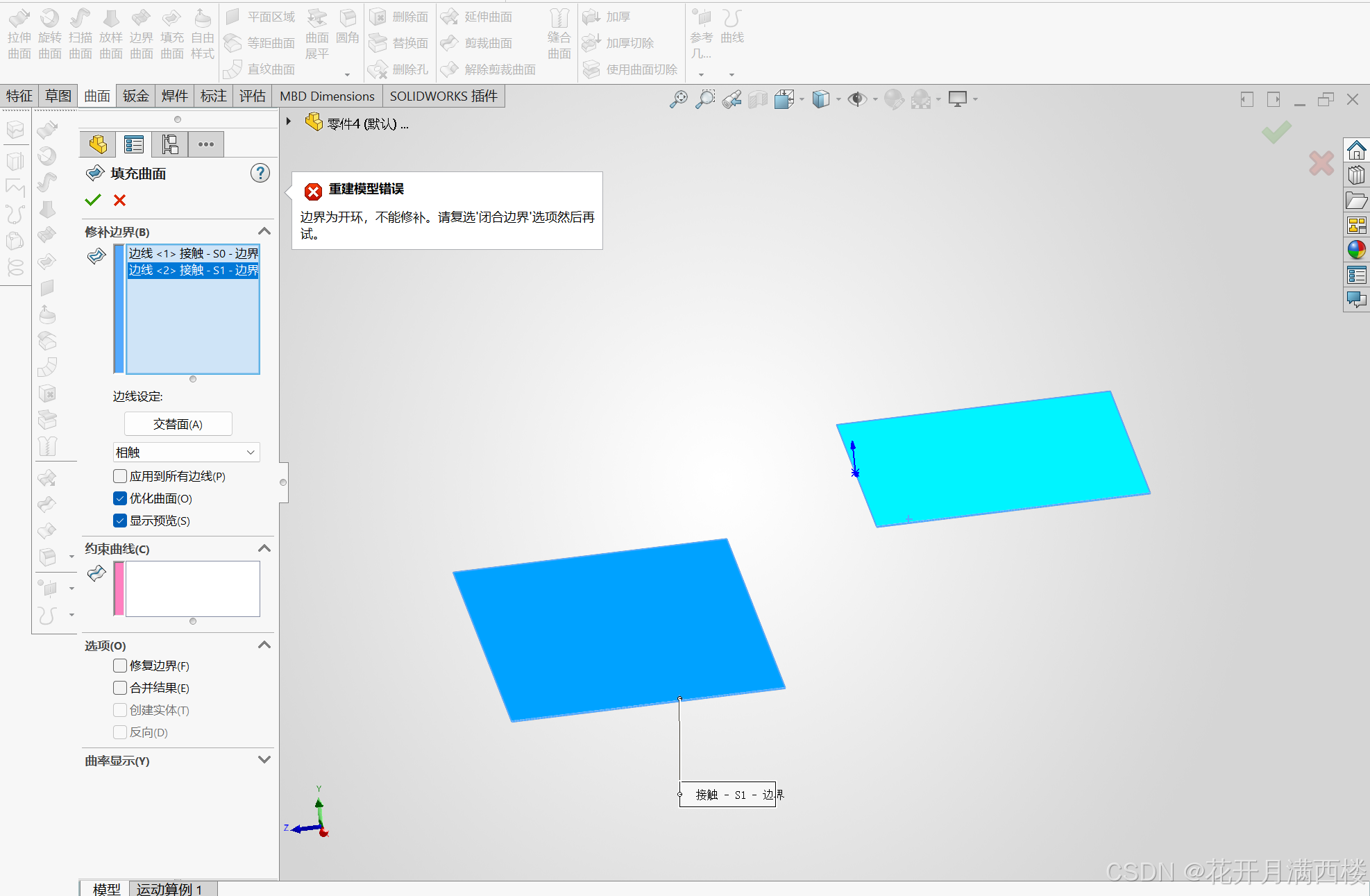

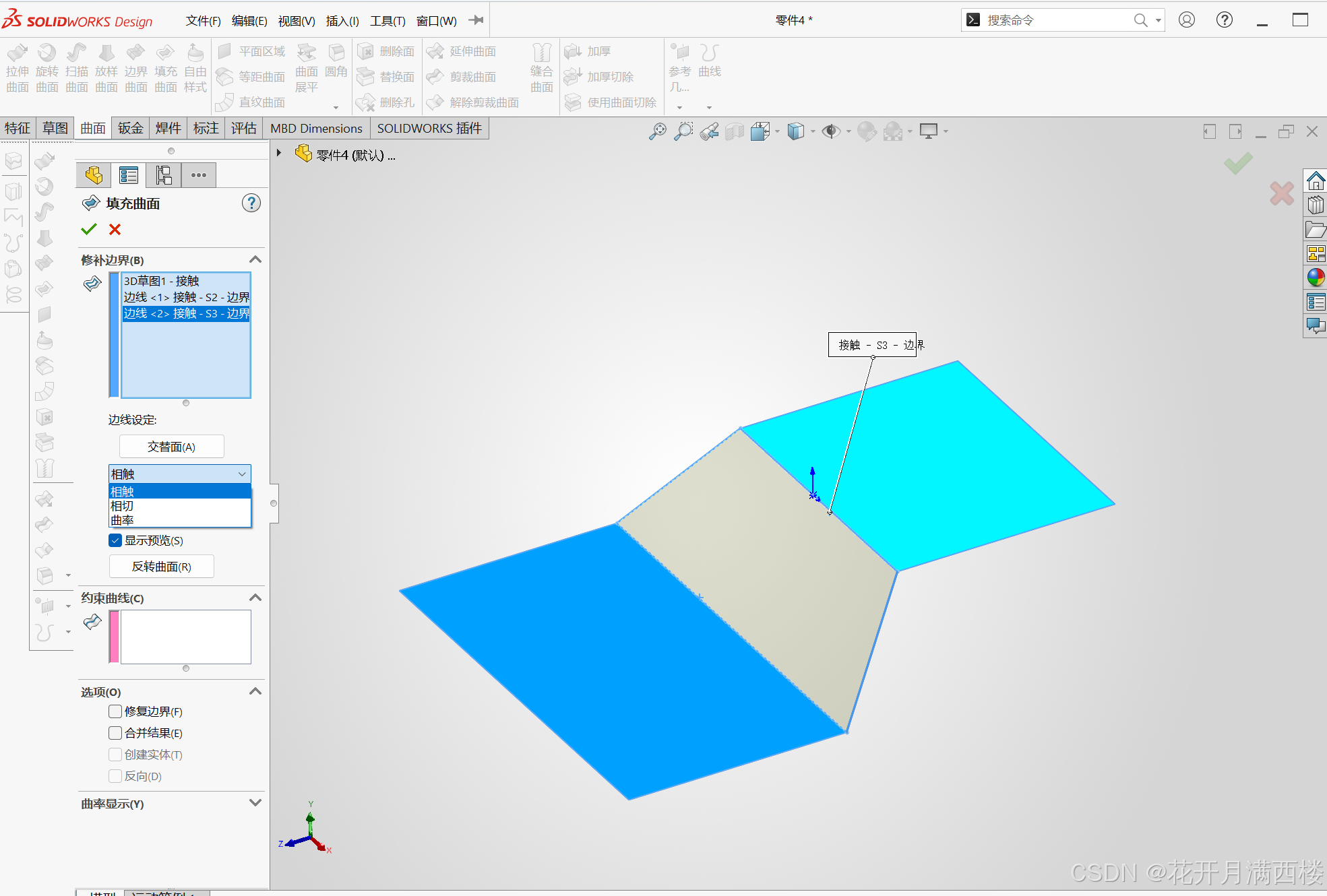

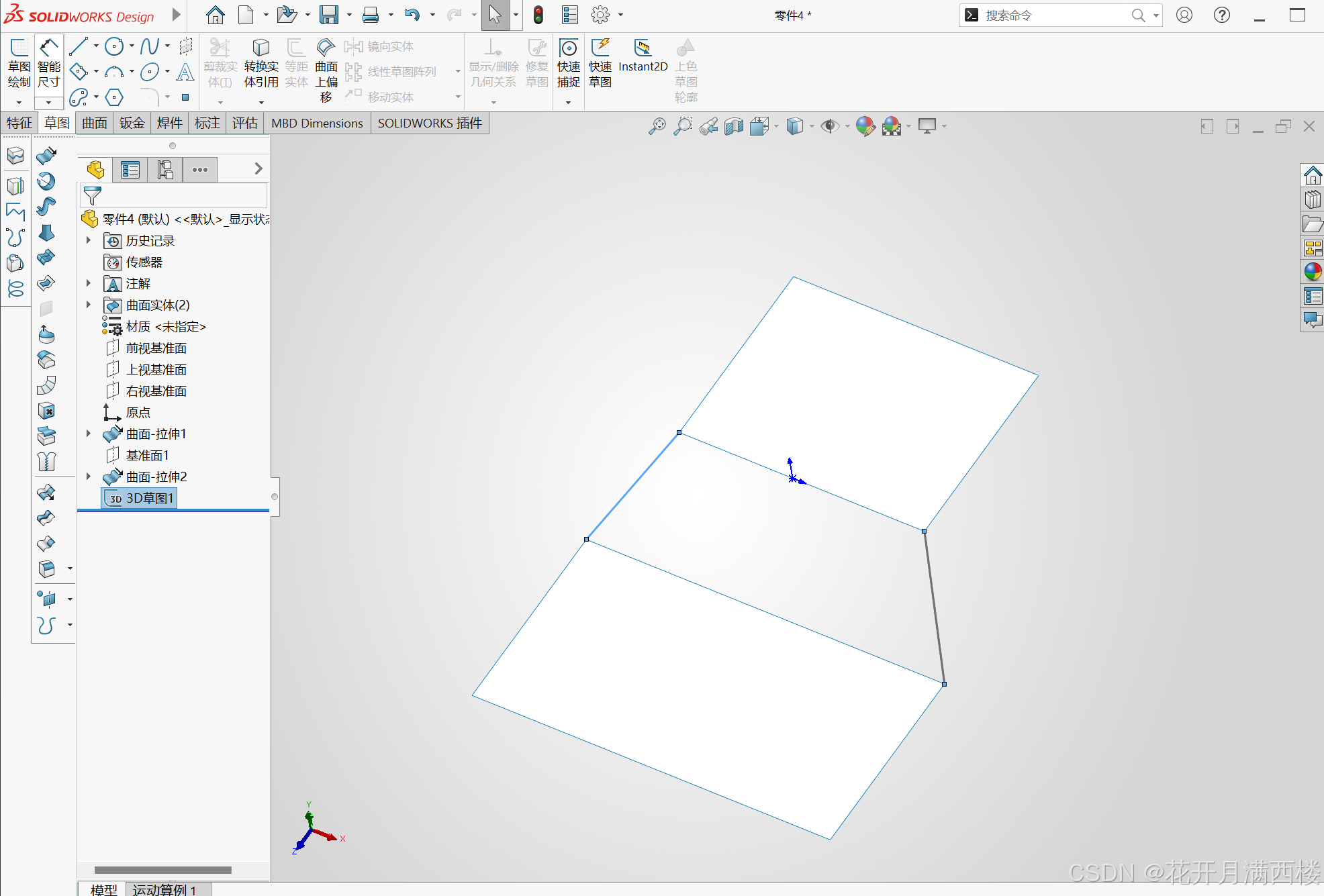

报错：开环状态下填充曲面失效 使用3D草图绘制两条线 填充曲面→选择四条边 填充曲面→将向上3D样条曲线设为 约束曲线 →选择四条边→形成图形向上隆起

5.约束曲线

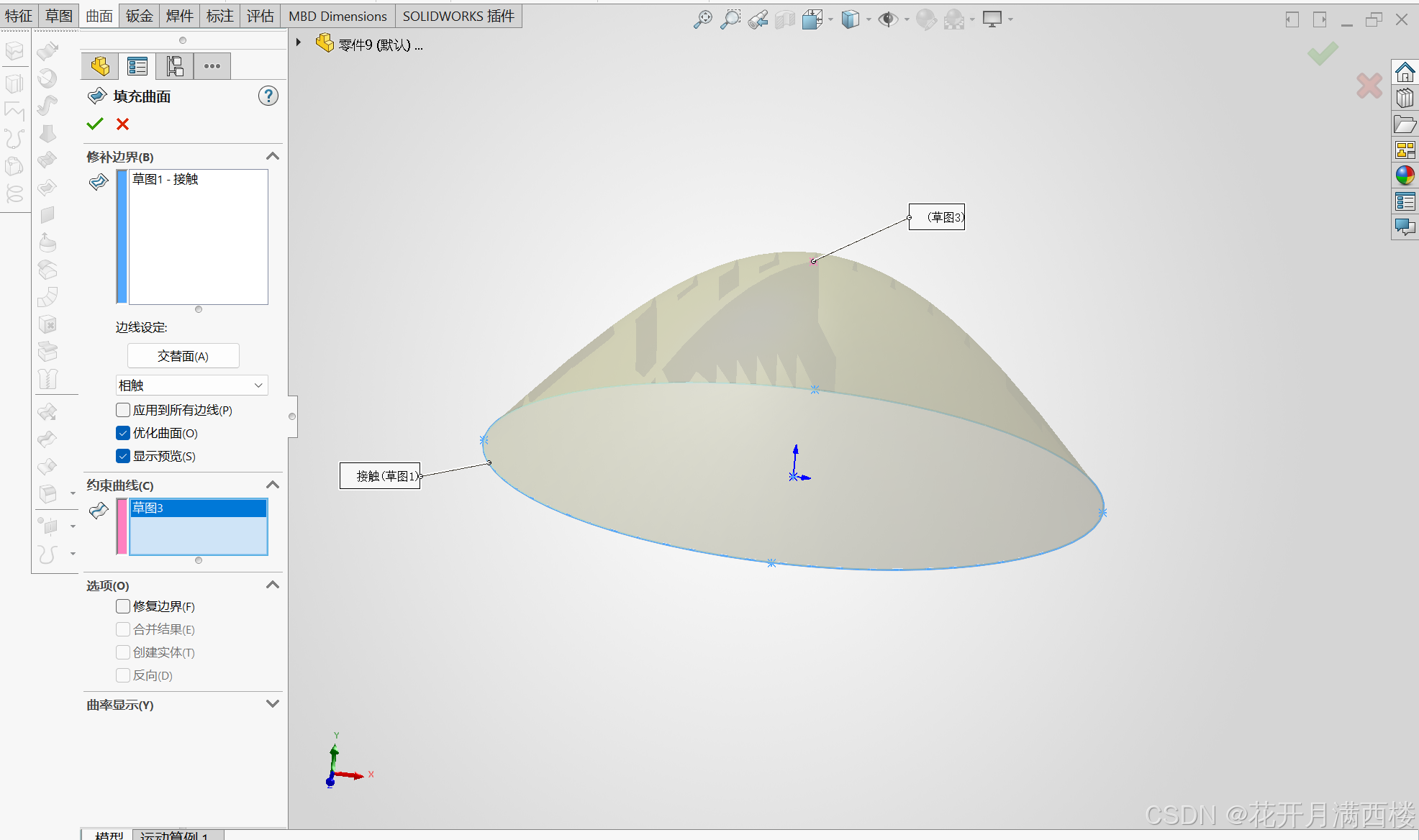

(1)约束曲线为点

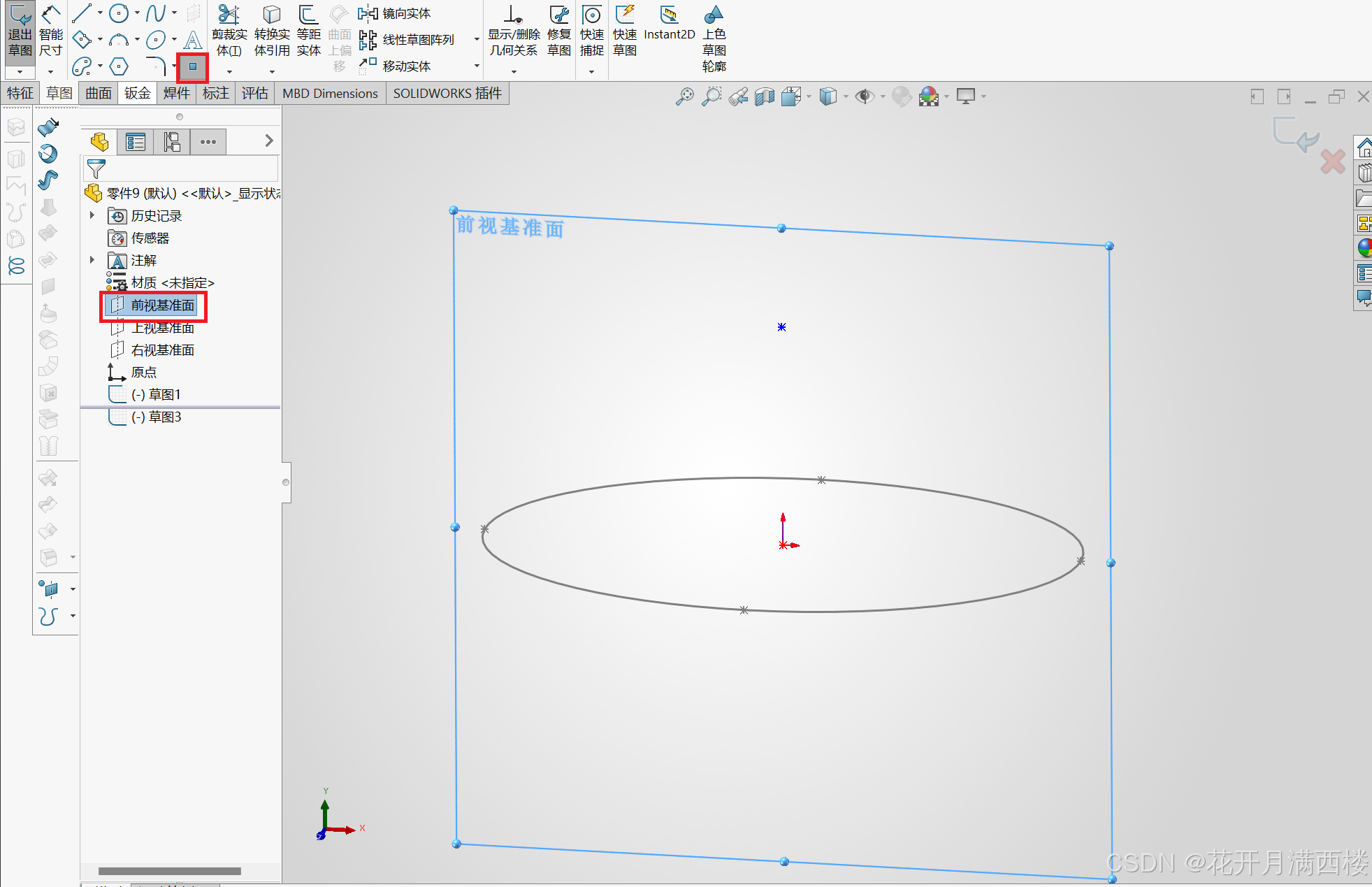

在前视基准面上绘制一个点 填充曲面→约束为点

(2)约束曲线为线

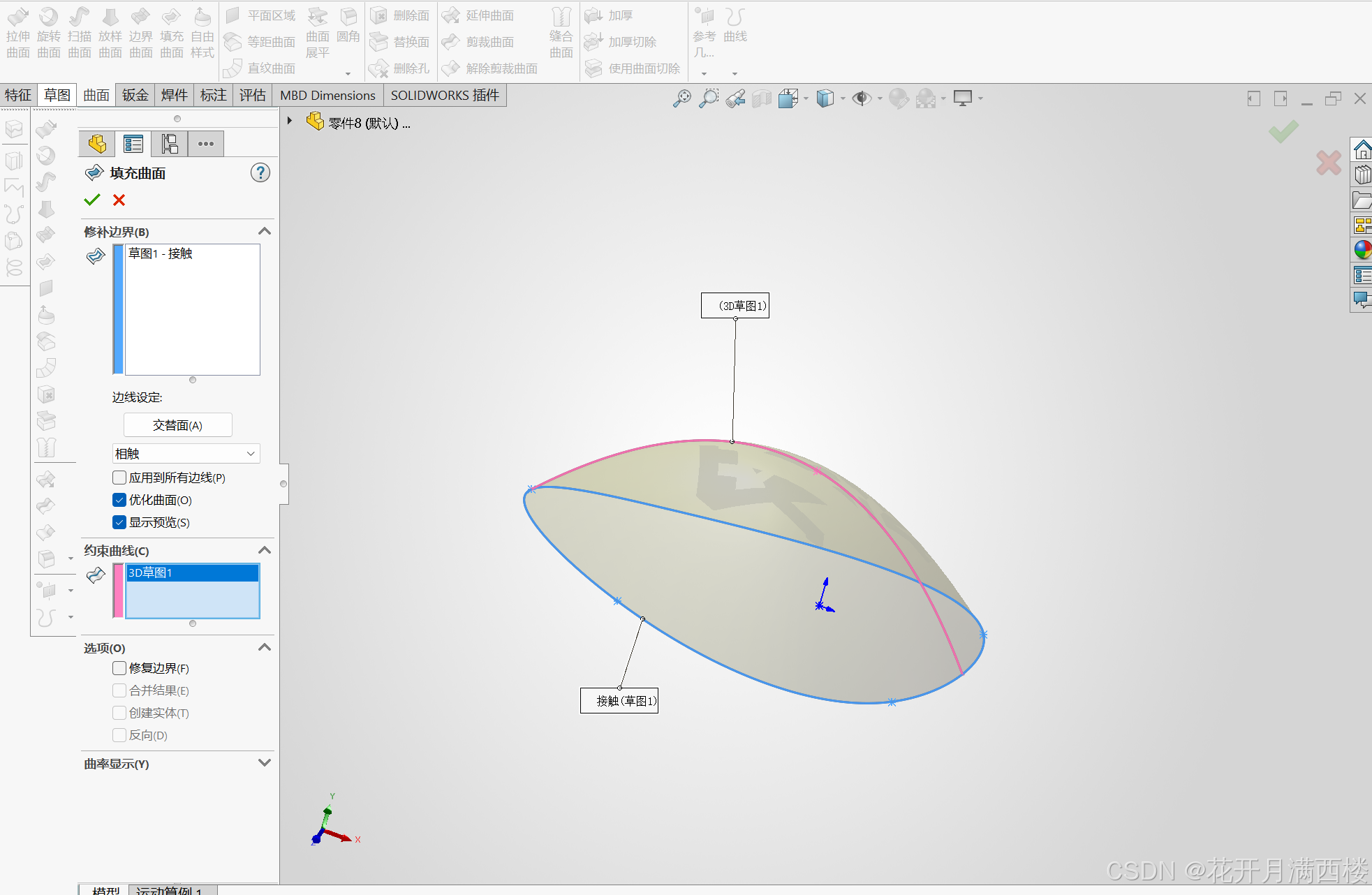

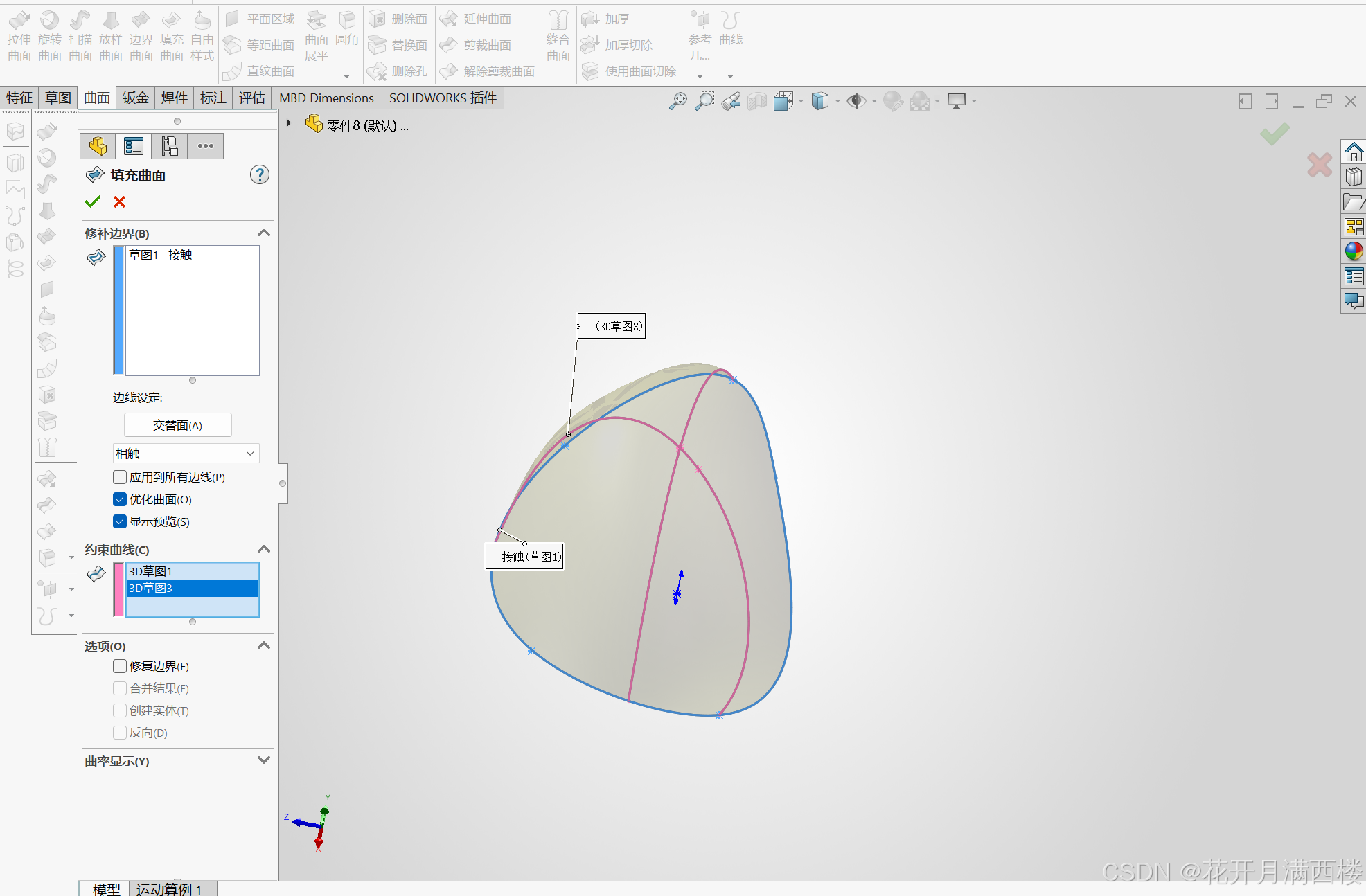

绘制封闭曲面→3D样条曲线→填充曲面→
修补边界：封闭曲面；约束曲线：3D样条曲线→形成图形向上隆起 两条约束曲线

总结

平面区域 仅适用于共平面封闭边线或草图，只能生成平整平面面片，参数简单、运算稳定，适合规整端面封口，无法处理空间异形洞口。

填充曲面 支持空间非共面闭环边界，可生成自由曲面，具备接触、相切、曲率三种连续模式，能实现高品质光滑补面，适配各类异形破洞修补。

两者都是零厚度补面曲面，只补面不生成实体，修补完成后需配合缝合曲面命令，才能完成整体封闭、转为实体模型。

选型口诀：共面洞口用平面区域，空间异形洞口用填充曲面，两命令配合完成全套曲面封口流程。
