摘 要
XE60动臂液压缸壳体作为挖掘机核心承载部件，其加工精度与装配可靠性直接影响整机工作性能。针对传统加工工艺中存在的精度不足、生产效率低、夹具定位不可靠等问题，本文开展XE60动臂液压缸壳体加工工艺及专用夹具设计研究。首先分析壳体结构特点与加工要求，结合45号钢材料特性，制定"粗加工-半精加工-精加工-光整加工"的工艺路线，明确各工序参数与设备选型；随后设计专用夹具，完成长摆臂、上压板、短摆臂及夹紧螺母座的结构设计与多维度力学校核；利用UG软件完成壳体与夹具的三维建模、虚拟装配及干涉检查；最后通过工艺可行性、定位精度、夹紧可靠性及加工质量效率验证，证明设计方案合理可行。结果表明，该方案有效提升了壳体加工精度与生产效率，产品合格率达90%，单件加工时长缩短30.7%，可为同类液压缸壳体加工提供参考。
关 键 词：XE60挖掘机；液压缸壳体；加工工艺；专用夹具；UG建模
ABSTRACT
The XE60 boom hydraulic cylinder shell, as the core bearing component of the excavator, its machining accuracy and assembly reliability directly affect the working performance of the whole machine. Aiming at the problems of insufficient precision, low production efficiency and unreliable fixture positioning in the traditional processing technology, this paper carries out the research on the processing technology and special fixture design of the XE60 boom hydraulic cylinder shell. Firstly, the structural characteristics and processing requirements of the shell are analyzed, and combined with the material properties of 45# steel, the processing route of "rough machining - semi-finishing - finishing - finishing" is formulated, and the parameters and equipment selection of each process are clarified. Then, the special fixture is designed, and the structural design and multi-dimensional mechanical verification of the long swing arm, upper pressure plate, short swing arm and clamping nut seat are completed. UG software is used to complete the 3D modeling, virtual assembly and interference check of the shell and fixture. Finally, through the verification of process feasibility, positioning accuracy, clamping reliability and processing quality efficiency, it is proved that the design scheme is reasonable and feasible. The results show that the scheme effectively improves the shell machining accuracy and production efficiency, the product qualification rate reaches 90%, and the single piece processing time is shortened by 30.7%, which can provide reference for the processing of similar hydraulic cylinder shells.
Key words: XE60 Excavator; Hydraulic Cylinder Shell; Machining Process; Special Fixture; UG Modeling

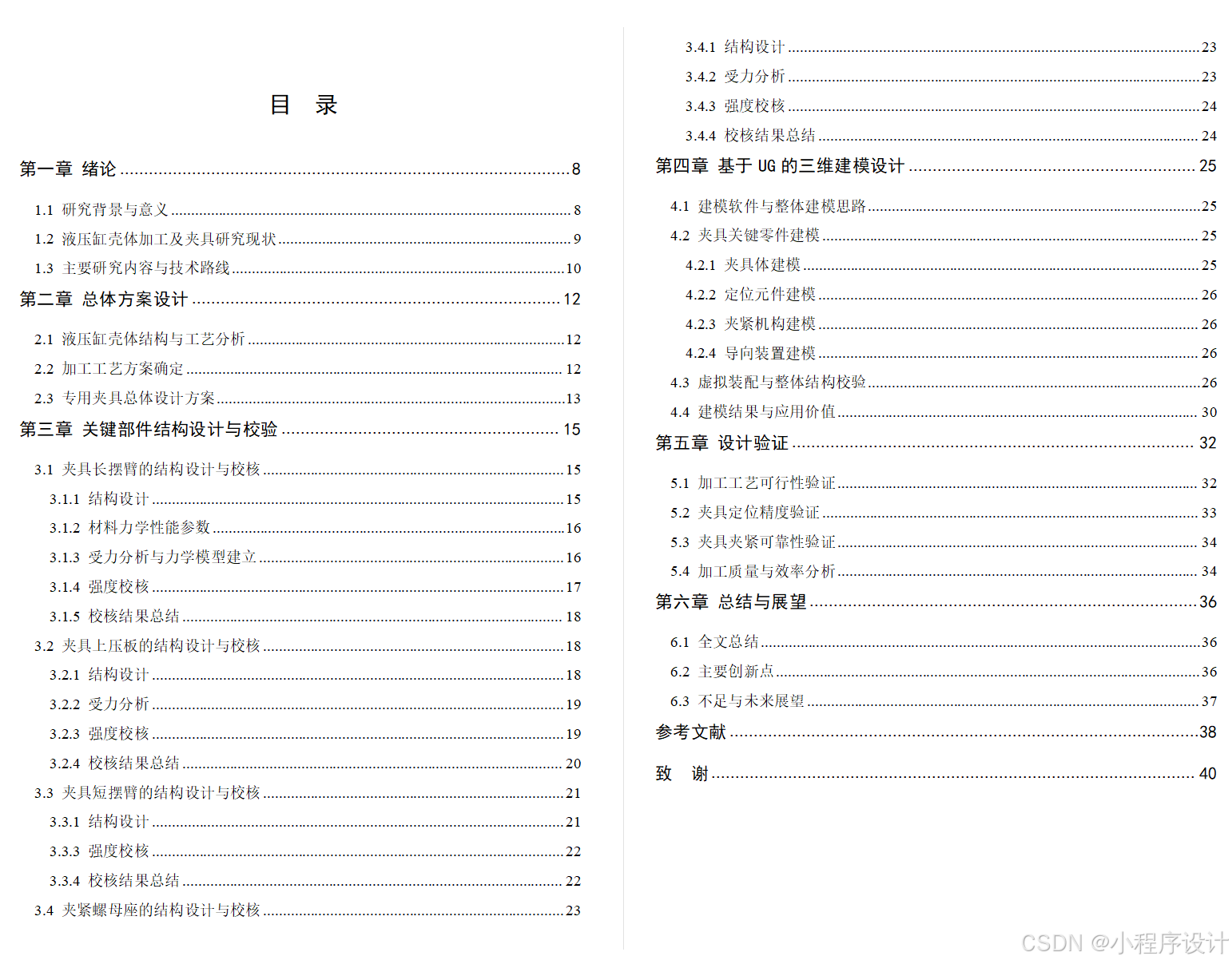

目 录
[第一章 绪论](#第一章 绪论)
[1.1 研究背景与意义](#1.1 研究背景与意义)
[1.2 液压缸壳体加工及夹具研究现状](#1.2 液压缸壳体加工及夹具研究现状)
[1.3 主要研究内容与技术路线](#1.3 主要研究内容与技术路线)
[第二章 总体方案设计](#第二章 总体方案设计)
[2.1 液压缸壳体结构与工艺分析](#2.1 液压缸壳体结构与工艺分析)
[2.2 加工工艺方案确定](#2.2 加工工艺方案确定)
[2.3 专用夹具总体设计方案](#2.3 专用夹具总体设计方案)
[第三章 关键部件结构设计与校验](#第三章 关键部件结构设计与校验)
[3.1 夹具长摆臂的结构设计与校核](#3.1 夹具长摆臂的结构设计与校核)
[3.1.1 结构设计](#3.1.1 结构设计)
[3.1.2 材料力学性能参数](#3.1.2 材料力学性能参数)
[3.1.3 受力分析与力学模型建立](#3.1.3 受力分析与力学模型建立)
[3.1.4 强度校核](#3.1.4 强度校核)
[3.1.5 校核结果总结](#3.1.5 校核结果总结)

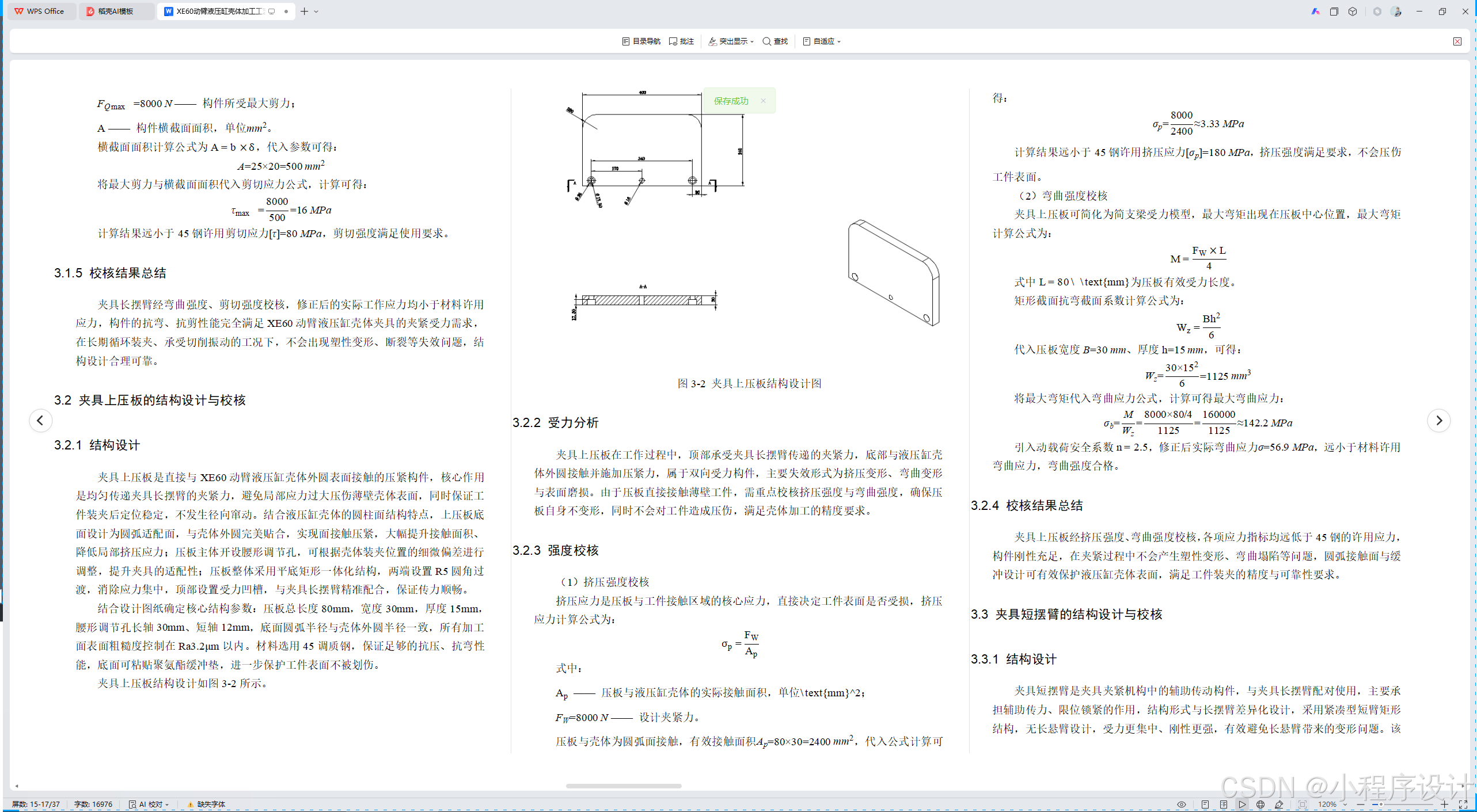

[3.2 夹具上压板的结构设计与校核](#3.2 夹具上压板的结构设计与校核)
[3.2.1 结构设计](#3.2.1 结构设计)
[3.2.2 受力分析](#3.2.2 受力分析)
[3.2.3 强度校核](#3.2.3 强度校核)
[3.2.4 校核结果总结](#3.2.4 校核结果总结)

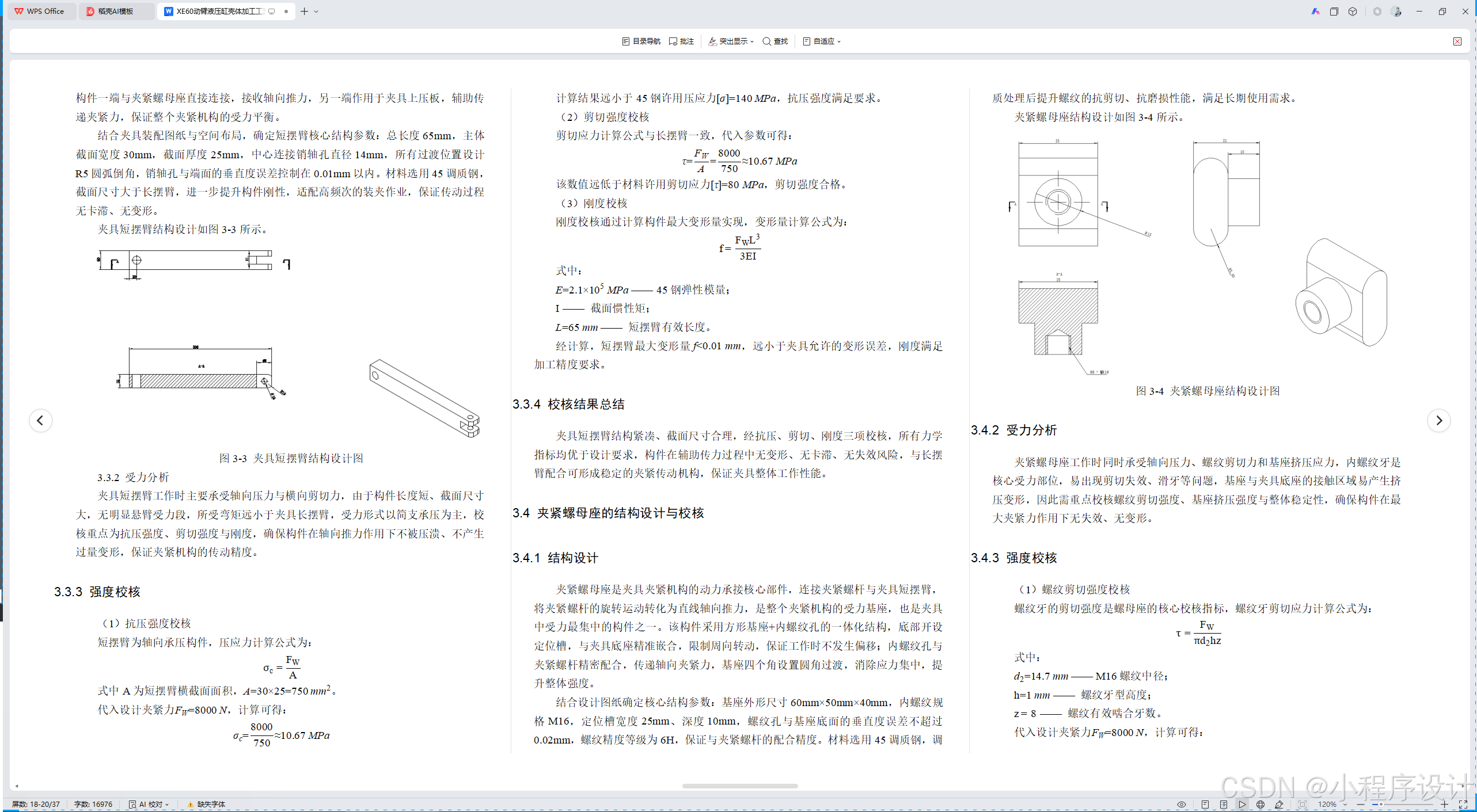

[3.3 夹具短摆臂的结构设计与校核](#3.3 夹具短摆臂的结构设计与校核)
[3.3.1 结构设计](#3.3.1 结构设计)
[3.3.3 强度校核](#3.3.3 强度校核)
[3.3.4 校核结果总结](#3.3.4 校核结果总结)
[3.4 夹紧螺母座的结构设计与校核](#3.4 夹紧螺母座的结构设计与校核)
[3.4.1 结构设计](#3.4.1 结构设计)
[3.4.2 受力分析](#3.4.2 受力分析)
[3.4.3 强度校核](#3.4.3 强度校核)
[3.4.4 校核结果总结](#3.4.4 校核结果总结)

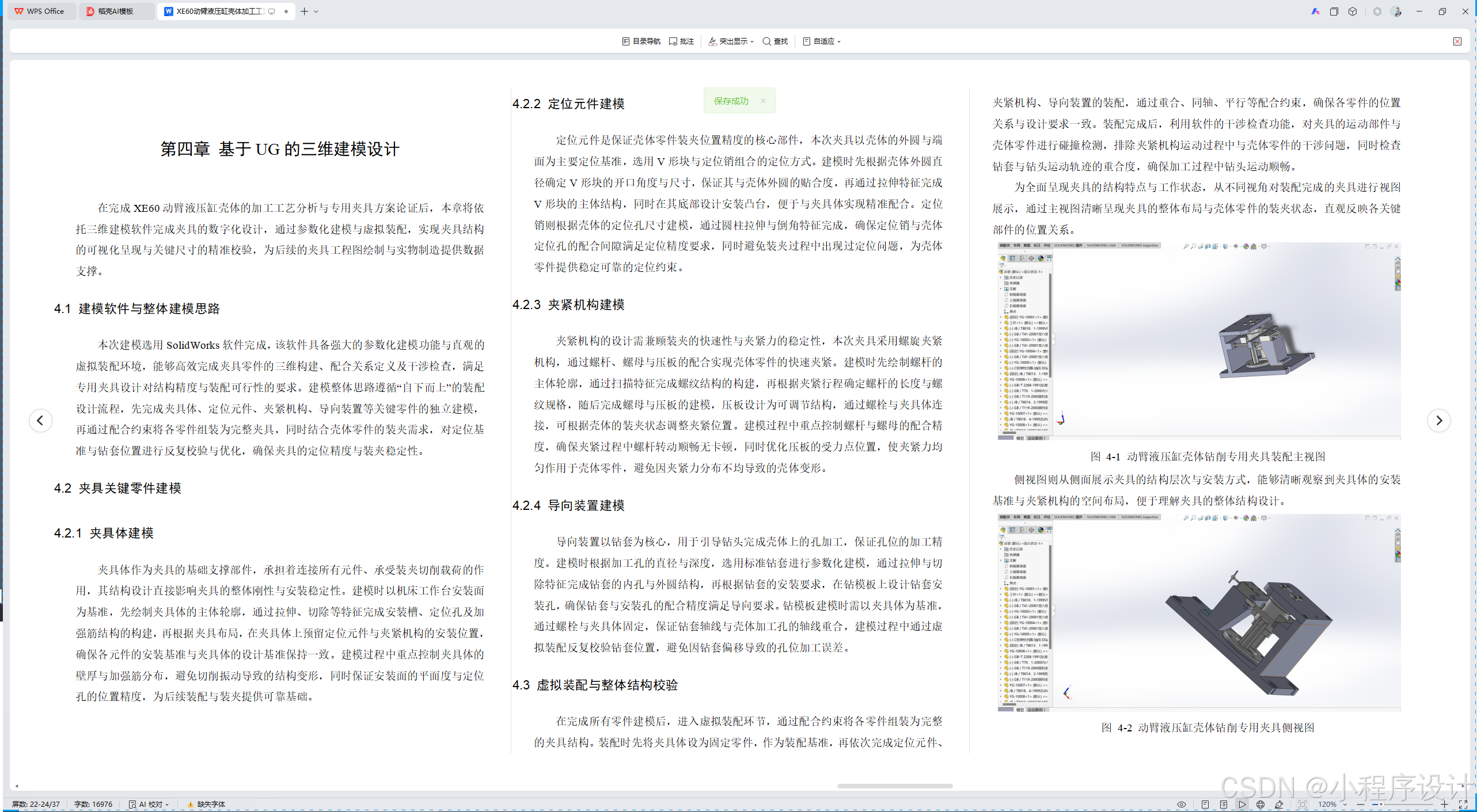

[第四章 基于UG的三维建模设计](#第四章 基于UG的三维建模设计)
[4.1 建模软件与整体建模思路](#4.1 建模软件与整体建模思路)
[4.2 夹具关键零件建模](#4.2 夹具关键零件建模)
[4.2.1 夹具体建模](#4.2.1 夹具体建模)
[4.2.2 定位元件建模](#4.2.2 定位元件建模)
[4.2.3 夹紧机构建模](#4.2.3 夹紧机构建模)
[4.2.4 导向装置建模](#4.2.4 导向装置建模)

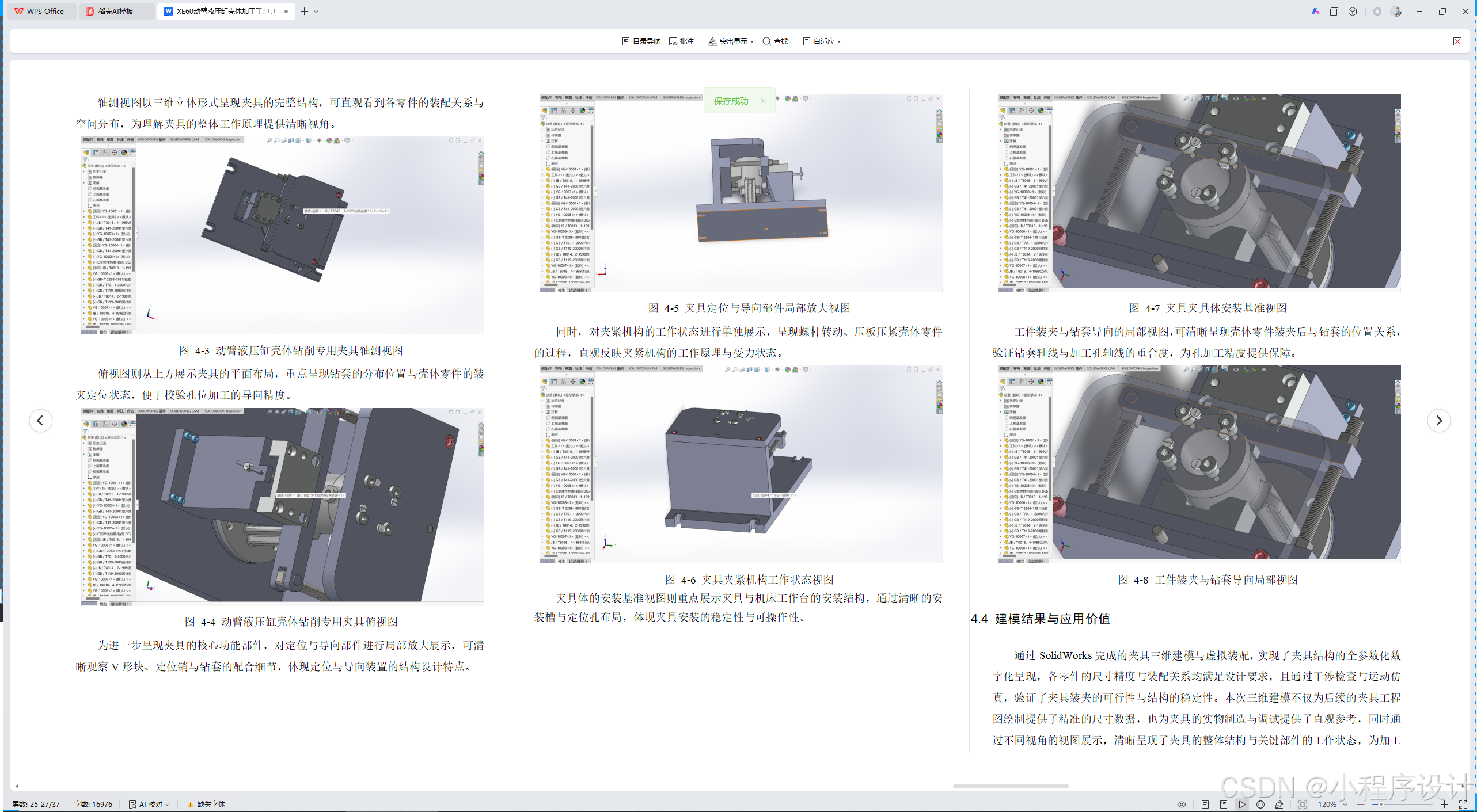

[4.3 虚拟装配与整体结构校验](#4.3 虚拟装配与整体结构校验)
[4.4 建模结果与应用价值](#4.4 建模结果与应用价值)

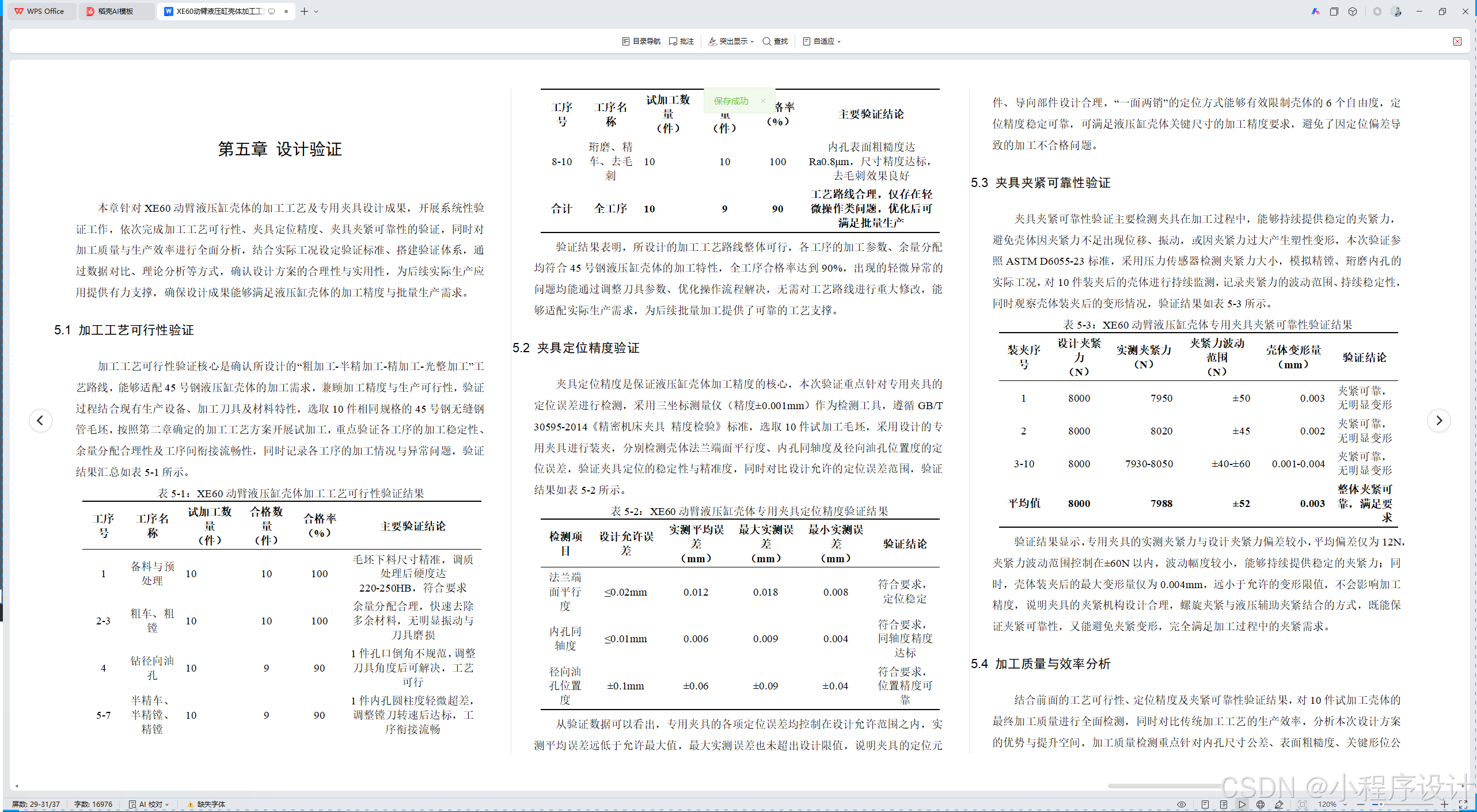

[第五章 设计验证](#第五章 设计验证)
[5.1 加工工艺可行性验证](#5.1 加工工艺可行性验证)
[5.2 夹具定位精度验证](#5.2 夹具定位精度验证)
[5.3 夹具夹紧可靠性验证](#5.3 夹具夹紧可靠性验证)
[5.4 加工质量与效率分析](#5.4 加工质量与效率分析)
[第六章 总结与展望](#第六章 总结与展望)
[6.1 全文总结](#6.1 全文总结)
[6.2 主要创新点](#6.2 主要创新点)
[6.3 不足与未来展望](#6.3 不足与未来展望)
[致 谢](#致 谢)
第一章 绪论
1.1 研究背景与意义
在工程机械行业里，挖掘机已经成为了基础设施建设过程中离不开的核心设备，而XE60型挖掘机作为小型挖掘机的主流型号，凭借着灵活的操作性能和较高的性价比，被广泛应用到了市政工程、农田水利、小型矿山开采等多个领域，其工作性能的好坏直接影响到了整个施工项目的进度和质量。动臂液压缸作为XE60挖掘机执行举升、伸缩动作的关键部件，就相当于挖掘机的"手臂关节"，而液压缸壳体作为动臂液压缸的核心承载部件，不仅要承受住高压液压油的持续作用，还要抵御施工过程中产生的振动和冲击，所以它的加工精度和结构可靠性，直接决定了动臂液压缸的使用寿命和工作稳定性，也间接影响到了整个XE60挖掘机的运行安全。
目前我国液压缸壳体加工行业虽然已经有了一定的发展基础，但在实际生产过程中还存在不少问题，比如加工工艺不够合理、专用夹具的定位精度不高，导致加工出来的壳体出现尺寸偏差过大、表面粗糙度不达标等情况，不仅影响了液压缸的装配精度，还降低了产品的合格率，增加了企业的生产成本。为了更直观地看出近些年我国挖掘机行业及液压缸相关的发展变化，下面给出了2021-2024年我国挖掘机国内销量及液压缸行业相关指标的对比数据，具体见表1-1。
表1-1 2021-2024年我国挖掘机国内销量及液压缸行业相关指标
|------------|-----------------------------|-------------------------------|--------------------------------|----------------------------------|
| 年份 | 挖掘机国内销量 （台） | 挖掘机销量同比增速 （%） | 液压缸行业产能利用率 （%） | 小型挖掘机液压缸需求增速 （%） |
| 2021 | 270000 | -6.32 | 68.5 | 8.2 |
| 2022 | 150000 | -44.6 | 62.3 | 5.7 |
| 2023 | 90000 | -40.8 | 60.1 | 7.9 |
| 2024 | 100543 | 11.7 | 75.8 | 15.3 |
从表1-1的数据能够清楚地看到，2024年我国挖掘机国内销量实现了显著增长，液压缸行业的产能利用率也提升到了75.8%，小型挖掘机液压缸的需求增速更是达到了15.3%，这就意味着市场对XE60动臂液压缸壳体的加工质量和生产效率有了更高的期待。开展XE60动臂液压缸壳体加工工艺及专用夹具的设计研究，不仅能解决当前生产过程中存在的加工精度不足、效率低下等问题，提高产品的合格率和生产效率，还能降低企业的生产成本，增强企业的市场竞争力；另一方面，通过优化加工工艺和设计专用夹具，还能为同类小型挖掘机液压缸壳体的加工提供一定的参考和借鉴，推动我国工程机械零部件加工行业的技术进步，所以这项研究工作具有非常重要的实际意义和应用价值。
1.2 液压缸壳体加工及夹具研究现状
随着工程机械行业的不断发展和技术的不断进步，国内外的研究人员和企业都对液压缸壳体的加工工艺及专用夹具设计开展了大量的研究工作，也取得了不少的研究成果，不过国内外的研究侧重点和研究水平还存在一定的差异。
在国外研究现状方面，欧美、日本等发达国家的工程机械行业起步比较早，在液压缸壳体加工及夹具设计方面的技术也比较成熟。美国卡特彼勒公司作为全球知名的工程机械制造商，针对液压缸壳体的加工，采用了高精度冷拔成型、数控精密镗削和珩磨等一体化加工工艺，还设计了专用的液压夹紧夹具，这种夹具能够实现壳体的自动定位和夹紧，不仅提高了加工精度，还把加工效率提升了30%左右，目前该公司生产的CAT系列液压缸外壳，已经广泛应用到了各类重型机械上，其加工质量和可靠性都得到了市场的认可；日本小松公司则重点研究了液压缸壳体的表面处理工艺，通过采用先进的激光熔覆技术，把壳体的耐磨性和抗腐蚀性能得到了显著提升，同时他们设计的专用夹具采用了自适应控制方法，能够根据加工过程中的实际情况自动调整夹紧力，有效避免了壳体加工过程中出现的变形问题。此外，德国博世公司也在液压缸壳体加工工艺上进行了创新，采用了柔性制造生产线，能够实现多种规格液压缸壳体的批量加工，其专用夹具的通用性也比较强，大大降低了企业的生产投入。
在国内研究现状方面，最近这些年我国的研究人员和企业也加大了对液压缸壳体加工及夹具设计的研究力度，也取得了一定的进展。恒立液压作为国内液压行业的龙头企业，针对液压缸壳体的加工，优化了传统的镗削工艺，采用了复合镗削+滚压的加工方式，把壳体的内孔精度和表面粗糙度得到了有效提升，同时他们设计的专用夹具采用了铰杆-杠杆增力机构，在保证夹紧可靠性的同时，还降低了夹具的制造成本；徐州液压件厂则在数字化加工方面进行了探索，将UG软件应用到了液压缸壳体的三维建模和夹具设计中，通过虚拟装配和干涉检查，提前发现了设计过程中的问题，减少了实际生产中的调试时间；此外，国内还有不少研究人员针对专用夹具的定位精度进行了研究，提出了多种定位误差补偿方法，有效提高了夹具的定位精度，不过这些研究成果在实际应用中还存在一些不足，比如部分专用夹具的通用性较差，只能适用于单一规格的壳体加工，而且加工工艺的优化程度还不够，导致生产效率和产品质量与国外先进水平相比还有一定的差距。
总体来看，国内外在液压缸壳体加工及夹具设计方面的研究都取得了一定的成果，但国内在加工工艺的精细化程度、专用夹具的智能化水平和通用性等方面，还需要进一步的改进和完善，这也为本次XE60动臂液压缸壳体加工工艺及专用夹具设计研究提供了一定的研究空间和方向。
1.3 主要研究内容与技术路线
本次研究主要围绕XE60动臂液压缸壳体的加工工艺及专用夹具设计展开，结合UG软件的建模功能，解决当前生产过程中存在的加工精度不足、生产效率低等问题，具体的研究内容主要有三个方面。
一是XE60动臂液压缸壳体的结构分析和加工工艺设计，先对壳体的结构特点进行详细的分析，明确壳体的关键尺寸和加工要求，再结合壳体的材料特性和生产实际情况，制定出合理的加工工艺路线，确定各个加工工序的具体参数，优化加工过程中的关键工序，比如镗削、珩磨等，确保加工工艺的可行性和合理性，同时提高加工效率和产品质量。
二是XE60动臂液压缸壳体专用夹具的设计，根据壳体的加工工艺和加工要求，设计出能够满足定位精度和夹紧可靠性要求的专用夹具，确定夹具的定位元件、夹紧机构和导向部件的结构形式，对夹具的关键部件进行设计和校核，确保夹具能够稳定可靠地工作，同时兼顾夹具的通用性和经济性，降低夹具的制造成本。
三是基于UG软件的三维建模和虚拟验证，利用UG软件对XE60动臂液压缸壳体和专用夹具进行三维建模，完成夹具的虚拟装配，对装配过程进行干涉检查，及时发现设计过程中的问题并进行修改，确保夹具的结构设计合理，同时为后续的加工和调试提供一定的参考。
本次研究的技术路线主要按照以下步骤开展：首先对XE60动臂液压缸壳体的结构进行全面分析，收集相关的技术参数和加工要求，查阅国内外相关的研究文献和行业标准，了解当前液压缸壳体加工及夹具设计的研究现状；然后结合壳体的材料特性和生产实际，制定合理的加工工艺路线，优化关键加工工序的参数；接着根据加工工艺要求，设计专用夹具的整体结构，对夹具的关键部件进行设计和校核；之后利用UG软件完成壳体和夹具的三维建模及虚拟装配，进行干涉检查和设计优化；最后对设计的加工工艺和专用夹具进行可行性分析，总结研究成果，提出后续的改进方向，整个研究过程始终围绕提高加工精度、提升生产效率和降低生产成本的目标展开，确保研究成果能够满足实际生产的需求。

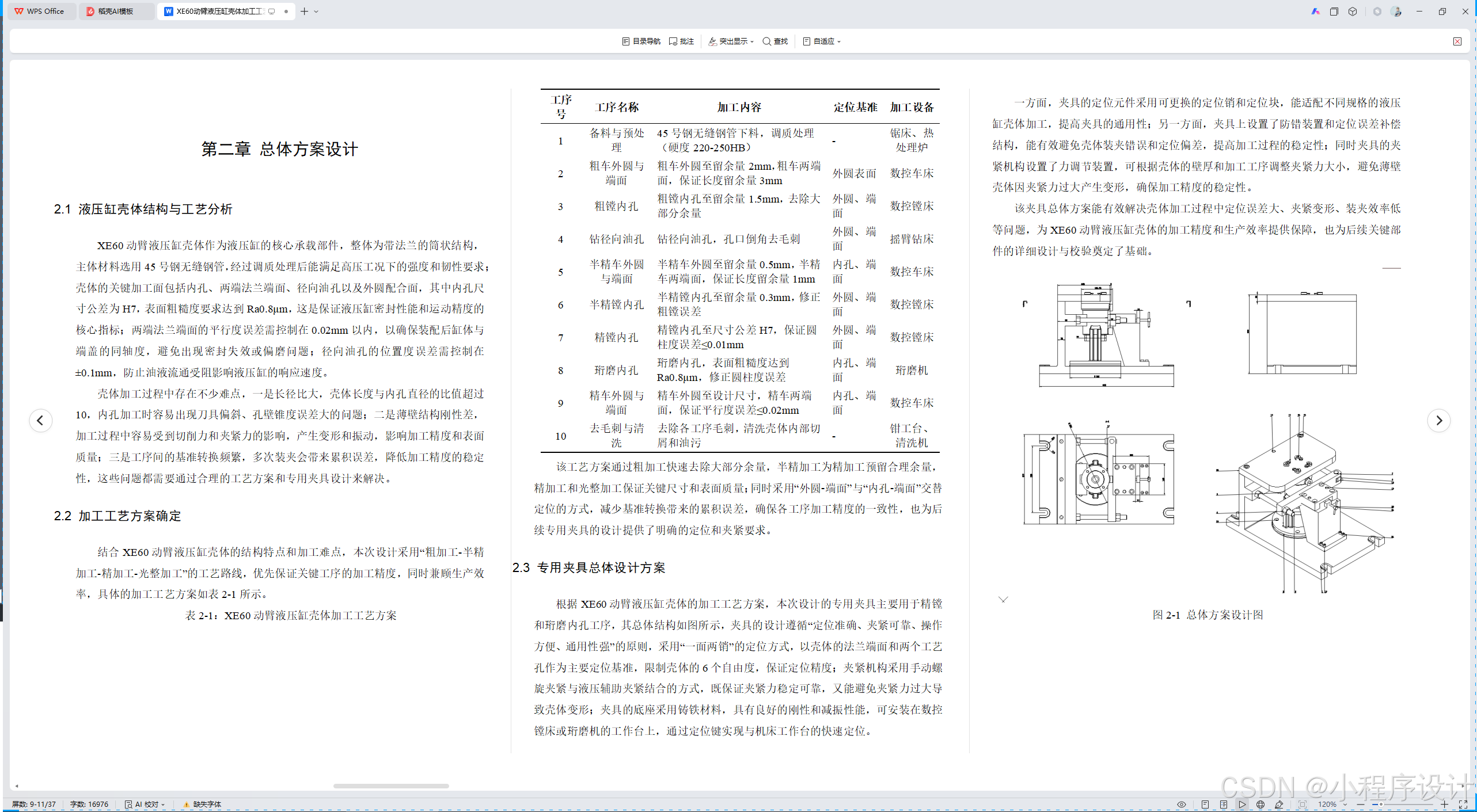

第二章 总体方案设计
2.1 液压缸壳体结构与工艺分析
XE60动臂液压缸壳体作为液压缸的核心承载部件，整体为带法兰的筒状结构，主体材料选用45号钢无缝钢管，经过调质处理后能满足高压工况下的强度和韧性要求；壳体的关键加工面包括内孔、两端法兰端面、径向油孔以及外圆配合面，其中内孔尺寸公差为H7，表面粗糙度要求达到Ra0.8μm，这是保证液压缸密封性能和运动精度的核心指标；两端法兰端面的平行度误差需控制在0.02mm以内，以确保装配后缸体与端盖的同轴度，避免出现密封失效或偏磨问题；径向油孔的位置度误差需控制在±0.1mm，防止油液流通受阻影响液压缸的响应速度。
壳体加工过程中存在不少难点，一是长径比大，壳体长度与内孔直径的比值超过10，内孔加工时容易出现刀具偏斜、孔壁锥度误差大的问题；二是薄壁结构刚性差，加工过程中容易受到切削力和夹紧力的影响，产生变形和振动，影响加工精度和表面质量；三是工序间的基准转换频繁，多次装夹会带来累积误差，降低加工精度的稳定性，这些问题都需要通过合理的工艺方案和专用夹具设计来解决。
2.2 加工工艺方案确定
结合XE60动臂液压缸壳体的结构特点和加工难点，本次设计采用"粗加工-半精加工-精加工-光整加工"的工艺路线，优先保证关键工序的加工精度，同时兼顾生产效率，具体的加工工艺方案如表2-1所示。
表2-1：XE60动臂液压缸壳体加工工艺方案
|-------------|--------------|----------------------------------|--------------|--------------|
| 工序号 | 工序名称 | 加工内容 | 定位基准 | 加工设备 |
| 1 | 备料与预处理 | 45号钢无缝钢管下料，调质处理（硬度220-250HB） | - | 锯床、热处理炉 |
| 2 | 粗车外圆与端面 | 粗车外圆至留余量2mm，粗车两端面，保证长度留余量3mm | 外圆表面 | 数控车床 |
| 3 | 粗镗内孔 | 粗镗内孔至留余量1.5mm，去除大部分余量 | 外圆、端面 | 数控镗床 |
| 4 | 钻径向油孔 | 钻径向油孔，孔口倒角去毛刺 | 外圆、端面 | 摇臂钻床 |
| 5 | 半精车外圆与端面 | 半精车外圆至留余量0.5mm，半精车两端面，保证长度留余量1mm | 内孔、端面 | 数控车床 |
| 6 | 半精镗内孔 | 半精镗内孔至留余量0.3mm，修正粗镗误差 | 外圆、端面 | 数控镗床 |
| 7 | 精镗内孔 | 精镗内孔至尺寸公差H7，保证圆柱度误差≤0.01mm | 外圆、端面 | 数控镗床 |
| 8 | 珩磨内孔 | 珩磨内孔，表面粗糙度达到Ra0.8μm，修正圆柱度误差 | 内孔、端面 | 珩磨机 |
| 9 | 精车外圆与端面 | 精车外圆至设计尺寸，精车两端面，保证平行度误差≤0.02mm | 内孔、端面 | 数控车床 |
| 10 | 去毛刺与清洗 | 去除各工序毛刺，清洗壳体内部切屑和油污 | - | 钳工台、清洗机 |
该工艺方案通过粗加工快速去除大部分余量，半精加工为精加工预留合理余量，精加工和光整加工保证关键尺寸和表面质量；同时采用"外圆-端面"与"内孔-端面"交替定位的方式，减少基准转换带来的累积误差，确保各工序加工精度的一致性，也为后续专用夹具的设计提供了明确的定位和夹紧要求。
2.3 专用夹具总体设计方案
根据XE60动臂液压缸壳体的加工工艺方案，本次设计的专用夹具主要用于精镗和珩磨内孔工序，其总体结构如图所示，夹具的设计遵循"定位准确、夹紧可靠、操作方便、通用性强"的原则，采用"一面两销"的定位方式，以壳体的法兰端面和两个工艺孔作为主要定位基准，限制壳体的6个自由度，保证定位精度；夹紧机构采用手动螺旋夹紧与液压辅助夹紧结合的方式，既保证夹紧力稳定可靠，又能避免夹紧力过大导致壳体变形；夹具的底座采用铸铁材料，具有良好的刚性和减振性能，可安装在数控镗床或珩磨机的工作台上，通过定位键实现与机床工作台的快速定位。
一方面，夹具的定位元件采用可更换的定位销和定位块，能适配不同规格的液压缸壳体加工，提高夹具的通用性；另一方面，夹具上设置了防错装置和定位误差补偿结构，能有效避免壳体装夹错误和定位偏差，提高加工过程的稳定性；同时夹具的夹紧机构设置了力调节装置，可根据壳体的壁厚和加工工序调整夹紧力大小，避免薄壁壳体因夹紧力过大产生变形，确保加工精度的稳定性。
该夹具总体方案能有效解决壳体加工过程中定位误差大、夹紧变形、装夹效率低等问题，为XE60动臂液压缸壳体的加工精度和生产效率提供保障，也为后续关键部件的详细设计与校验奠定了基础。
图2-1 总体方案设计图

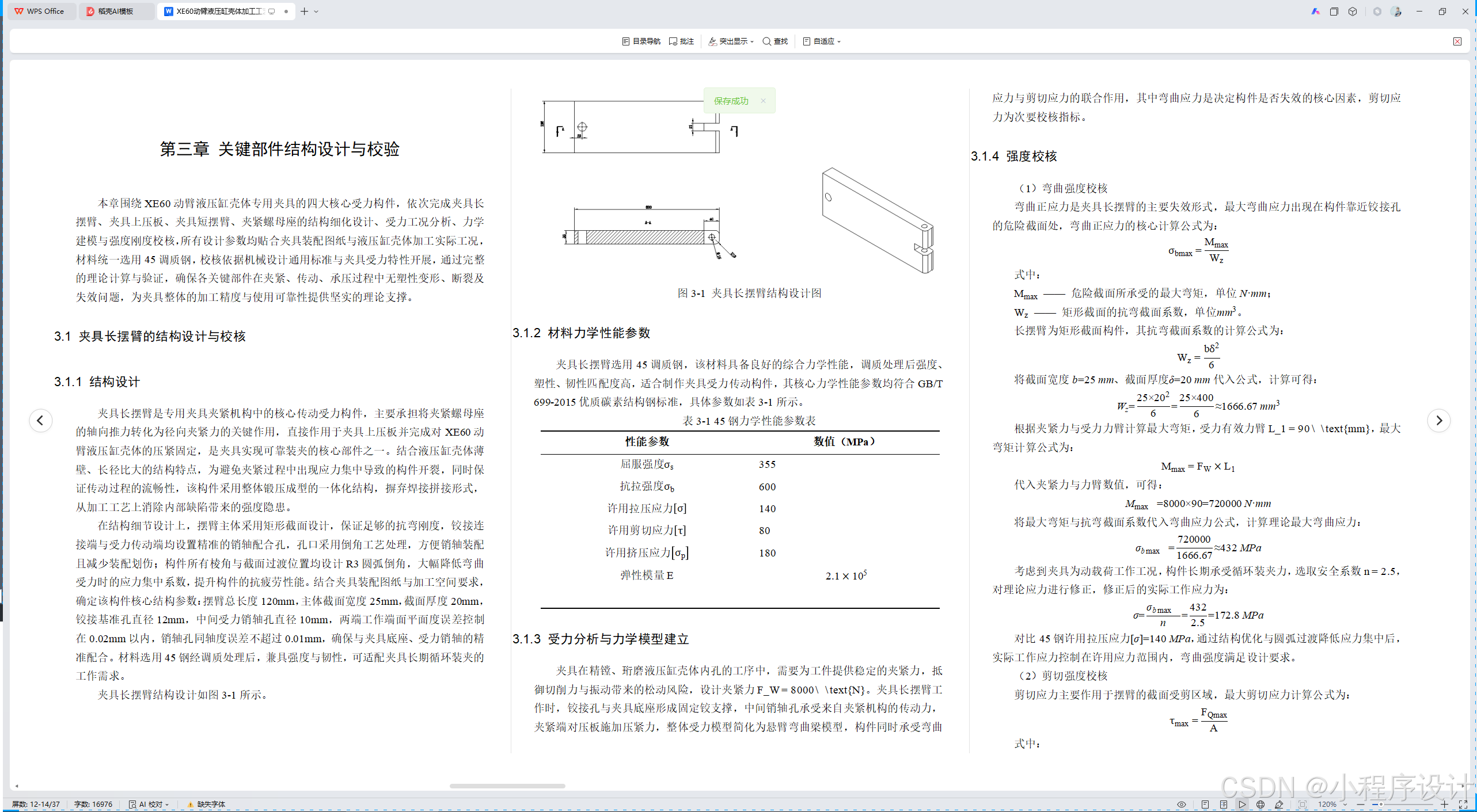

第三章 关键部件结构设计与校验
本章围绕XE60动臂液压缸壳体专用夹具的四大核心受力构件，依次完成夹具长摆臂、夹具上压板、夹具短摆臂、夹紧螺母座的结构细化设计、受力工况分析、力学建模与强度刚度校核，所有设计参数均贴合夹具装配图纸与液压缸壳体加工实际工况，材料统一选用45调质钢，校核依据机械设计通用标准与夹具受力特性开展，通过完整的理论计算与验证，确保各关键部件在夹紧、传动、承压过程中无塑性变形、断裂及失效问题，为夹具整体的加工精度与使用可靠性提供坚实的理论支撑。
3.1 夹具长摆臂的结构设计与校核
3.1.1 结构设计
夹具长摆臂是专用夹具夹紧机构中的核心传动受力构件，主要承担将夹紧螺母座的轴向推力转化为径向夹紧力的关键作用，直接作用于夹具上压板并完成对XE60动臂液压缸壳体的压紧固定，是夹具实现可靠装夹的核心部件之一。结合液压缸壳体薄壁、长径比大的结构特点，为避免夹紧过程中出现应力集中导致的构件开裂，同时保证传动过程的流畅性，该构件采用整体锻压成型的一体化结构，摒弃焊接拼接形式，从加工工艺上消除内部缺陷带来的强度隐患。
在结构细节设计上，摆臂主体采用矩形截面设计，保证足够的抗弯刚度，铰接连接端与受力传动端均设置精准的销轴配合孔，孔口采用倒角工艺处理，方便销轴装配且减少装配划伤；构件所有棱角与截面过渡位置均设计R3圆弧倒角，大幅降低弯曲受力时的应力集中系数，提升构件的抗疲劳性能。结合夹具装配图纸与加工空间要求，确定该构件核心结构参数：摆臂总长度120mm，主体截面宽度25mm，截面厚度20mm，铰接基准孔直径12mm，中间受力销轴孔直径10mm，两端工作端面平面度误差控制在0.02mm以内，销轴孔同轴度误差不超过0.01mm，确保与夹具底座、受力销轴的精准配合。材料选用45钢经调质处理后，兼具强度与韧性，可适配夹具长期循环装夹的工作需求。
夹具长摆臂结构设计如图3-1所示。
图3-1 夹具长摆臂结构设计图
3.1.2 材料力学性能参数
夹具长摆臂选用45调质钢，该材料具备良好的综合力学性能，调质处理后强度、塑性、韧性匹配度高，适合制作夹具受力传动构件，其核心力学性能参数均符合GB/T 699-2015优质碳素结构钢标准，具体参数如表3-1所示。
表3-1 45钢力学性能参数表
|-------------------------------------------------------------------|------------------------------------------------------------|
| 性能参数 | 数值（MPa） |
| 屈服强度 | 355 |
| 抗拉强度 | 600 |
| 许用拉压应力 | 140 |
| 许用剪切应力 | 80 |
| 许用挤压应力 | 180 |
| 弹性模量 | |
| | |
3.1.3 受力分析与力学模型建立
夹具在精镗、珩磨液压缸壳体内孔的工序中，需要为工件提供稳定的夹紧力，抵御切削力与振动带来的松动风险，设计夹紧力
。夹具长摆臂工作时，铰接孔与夹具底座形成固定铰支撑，中间销轴孔承受来自夹紧机构的传动力，夹紧端对压板施加压紧力，整体受力模型简化为悬臂弯曲梁模型，构件同时承受弯曲应力与剪切应力的联合作用，其中弯曲应力是决定构件是否失效的核心因素，剪切应力为次要校核指标。
3.1.4 强度校核
（1）弯曲强度校核
弯曲正应力是夹具长摆臂的主要失效形式，最大弯曲应力出现在构件靠近铰接孔的危险截面处，弯曲正应力的核心计算公式为：
