电压
也叫电势差，是驱使电荷移动的原因。单位是伏特V
- 定义：它衡量的是单位电荷在静电场中从一点移动到另一点时，静电力所做的功。
水压。指的是水管两端的压力差
电子产品供电的部分。 电压分为直流电压和交流电压。
-
千伏： 1 kV = 1,000 V (常用于高压输电)
-
伏特： V (最常用单位，如干电池1.5V，家用电源220V)
-
毫伏： 1 mV = 0.001 V = 10⁻³ V (常用于生物电信号、传感器信号)
-
微伏： 1 µV = 0.000001 V = 10⁻⁶ V (用于非常微弱的信号测量)
电流
电荷的定向移动形成电流。单位是安培A
指的是单位时间内，有多少水（电荷）流经水管的某一个截面
-
千安： 1 kA = 1,000 A (常用于大型电力系统)
-
安培： A (最常用单位，家用电器电流通常是几安到几十安)
-
毫安： 1 mA = 0.001 A = 10⁻³ A (常用于小型电子产品，如手机)
-
微安： 1 µA = 0.000001 A = 10⁻⁶ A (常用于精密测量、传感器)
电流的危险大还是电压的危险大
电流的危害大
电阻
电阻（Resistance）是导体对电流的阻碍作用 的物理量，用符号 "R " 表示。单位是欧姆
电阻没有正负极之分、电阻有分压的作用
读数
优先用万用表测电阻
1、色环电阻读数
在线工具直接测试出结果 ：https://view.1688.com/cms/shichang/tool/jsq09.html

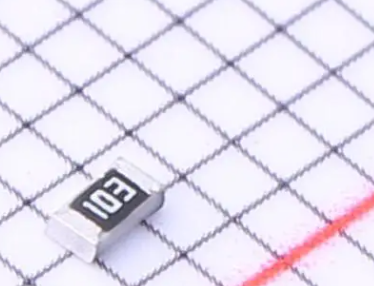

2、贴片电阻数字读数

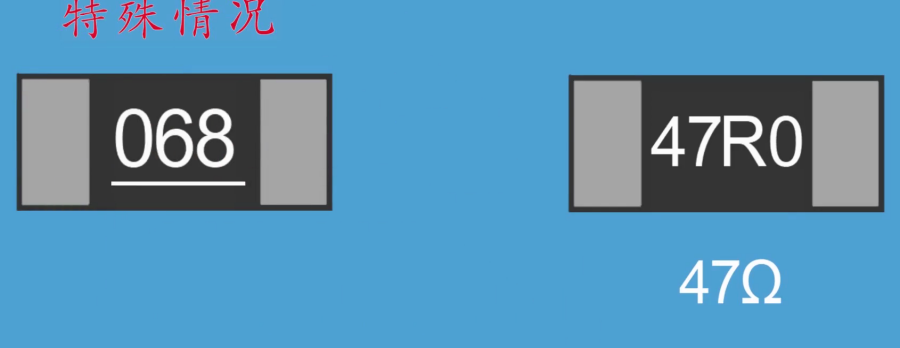

"R" 代表小数点，"1R0" 即表示 "1.0Ω"，是 1 欧姆的标准标注方式。
三位编码的规则是：前两位是有效数字，第三位是倍率，也就是乘以 10 的几次方
-
兆欧： 1 MΩ = 1,000,000 Ω = 10⁶ Ω (常用于绝缘电阻测量)
-
千欧： 1 kΩ = 1,000 Ω = 10³ Ω (在电路设计中非常常见)
-
欧姆： Ω (最常用单位)
-
毫欧： 1 mΩ = 0.001 Ω = 10⁻³ Ω (常用于测量导线、开关的微小电阻)
103 10*10的3次方 = 10000欧姆 = 10kΩ
100 10*10的0次方 =10Ω
四位编码的规则是：前三位是有效数字，第四位是倍率
1002 100*10的2次方= 10000欧姆 = 10kΩ
练习
1、100 =10*10的0次方 =10 、
2R3 = 2.3 、
211 =21*10的1次方 = 210、
101 =10*10的1次方 = 100、
102 = 10*10的2次方 = 1000
0欧姆电阻
-
做跳线，代替飞线 ：PCB 布线空间紧张、跨区域走线时，用 0 欧电阻连接两层或相邻走线，方便生产焊接；比直接铺铜灵活。
-
兼容不同版本电路（配置电阻，版本兼容） 同一块 PCB 兼容多款硬件，通过贴 / 不贴 0Ω 电阻切换电路通路，不用改板子。 例：两款主板供电不同，焊 0R 走 A 电路，不焊走 B 电路。
-
调试、分割电路，方便测试 / 割电路
-
研发测试：焊上连通，拆掉就断开电路，用来分割电源域、信号域；
-
硬件测试、故障定位：断开 0R，分别测前后电流、电压，隔离故障段；
-
预留测试点、预留电路扩展位 原理图上预留 0R 位置，后期可以换成电容、电阻，实现功能扩展，不用改版。
-
保险丝临时替代（不推荐量产正式方案） 电流超过 0Ω 电阻额定功率会熔断，临时限流保护，正式产品一般改用保险丝。
欧姆定律
公式：I（电流） = U电压 /R 电阻
U = IR R=U/I
电阻一定的时候，电压越大，电流越大
电阻 10Ω，电压1.5v，求电流 150ma
电阻为10欧姆，电压为3v 求电流 300ma
电阻为10欧姆 电压为4.5v 求电流 450ma
电压一定的时候，电阻和电流反比
电压为5v，电阻为10欧姆，求电流 500ma
电压为5v，电阻为100欧姆，求电流 50ma
电压为5v，电阻为1k欧姆，求电流 5ma
练习
电源的电压是12v ，电路中的电流是1A ，请问电阻是多少?12欧姆
电源的电阻是100Ω ，电路中的电流是1微安 ，请问电压是多少? 0.1mv
电源的电阻是1kΩ ，电路中的电压是1V ，请问电流是多少? 1mA
串联电路
串联电路 是指把多个电路元件（电阻、电容、用电器等）沿着单一路径依次首尾相连，使电流只有一条通路的电路连接方式。
练习
1、100 =10*10的0次方 =10 、
2R3 = 2.3 、
211 =21*10的1次方 = 210、
101 =10*10的1次方 = 100、
102 = 10*10的2次方 = 1000
0欧姆电阻
-
做跳线，代替飞线 ：PCB 布线空间紧张、跨区域走线时，用 0 欧电阻连接两层或相邻走线，方便生产焊接；比直接铺铜灵活。
-
兼容不同版本电路（配置电阻，版本兼容） 同一块 PCB 兼容多款硬件，通过贴 / 不贴 0Ω 电阻切换电路通路，不用改板子。 例：两款主板供电不同，焊 0R 走 A 电路，不焊走 B 电路。
-
调试、分割电路，方便测试 / 割电路
-
研发测试：焊上连通，拆掉就断开电路，用来分割电源域、信号域；
-
硬件测试、故障定位：断开 0R，分别测前后电流、电压，隔离故障段；
-
预留测试点、预留电路扩展位 原理图上预留 0R 位置，后期可以换成电容、电阻，实现功能扩展，不用改版。
-
保险丝临时替代（不推荐量产正式方案） 电流超过 0Ω 电阻额定功率会熔断，临时限流保护，正式产品一般改用保险丝。
欧姆定律
公式：I（电流） = U电压 /R 电阻
U = IR R=U/I
电阻一定的时候，电压越大，电流越大
电阻 10Ω，电压1.5v，求电流 150ma
电阻为10欧姆，电压为3v 求电流 300ma
电阻为10欧姆 电压为4.5v 求电流 450ma
电压一定的时候，电阻和电流反比
电压为5v，电阻为10欧姆，求电流 500ma
电压为5v，电阻为100欧姆，求电流 50ma
电压为5v，电阻为1k欧姆，求电流 5ma
练习
电源的电压是12v ，电路中的电流是1A ，请问电阻是多少?12欧姆
电源的电阻是100Ω ，电路中的电流是1微安 ，请问电压是多少? 0.1mv
电源的电阻是1kΩ ，电路中的电压是1V ，请问电流是多少? 1mA

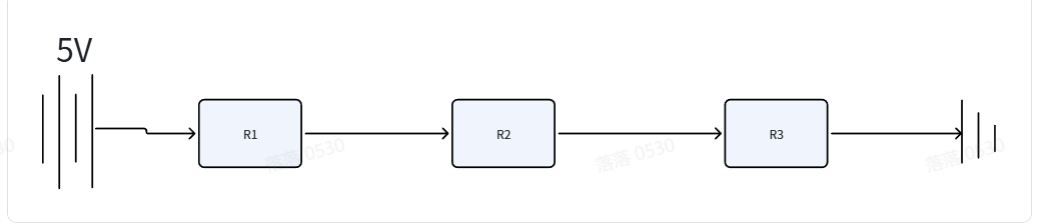

串联电路
串联电路 是指把多个电路元件（电阻、电容、用电器等）沿着单一路径依次首尾相连，使电流只有一条通路的电路连接方式。

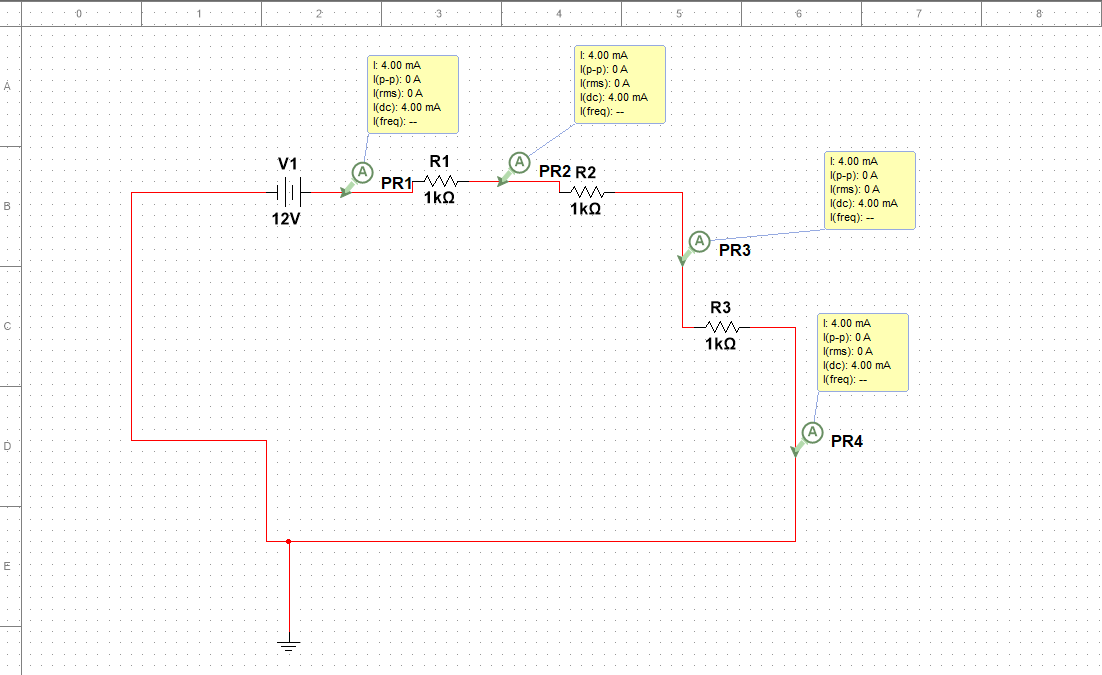

1、电流处处相等
I总=I1=I2=I3.。。。。。
2、总电压等于各个元器件分压电压之和
3、总电阻等于个元器件的电阻之和

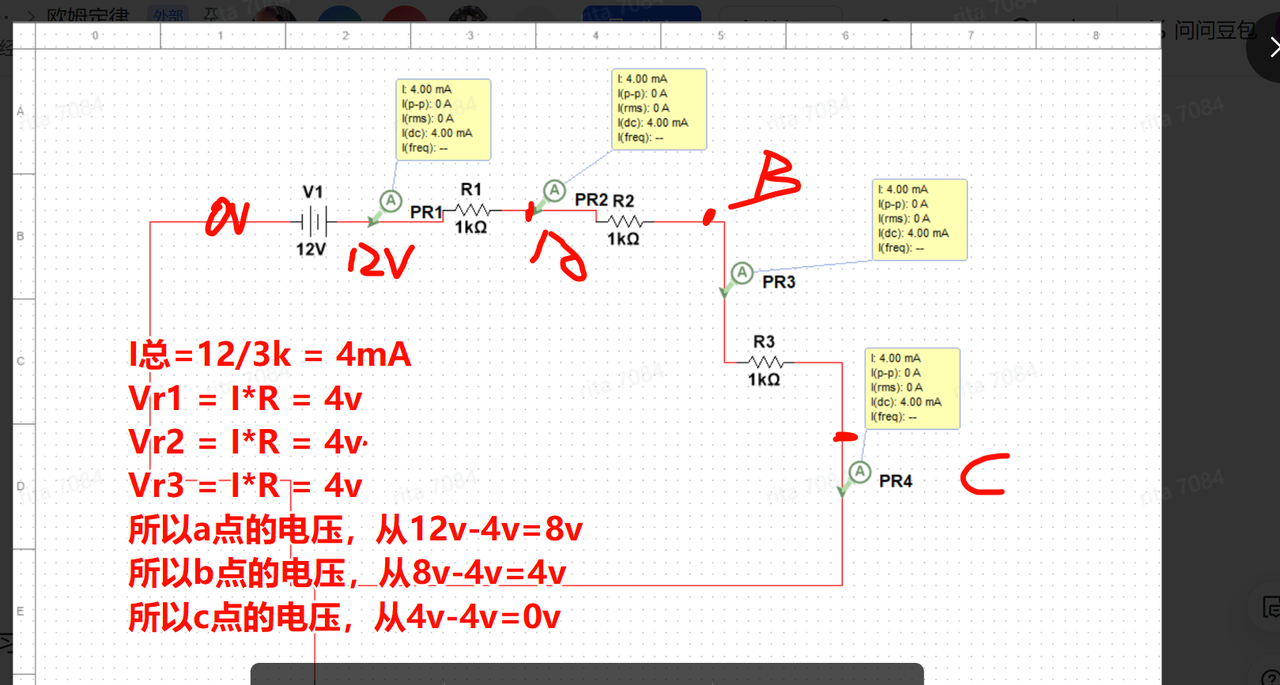

仿真工具

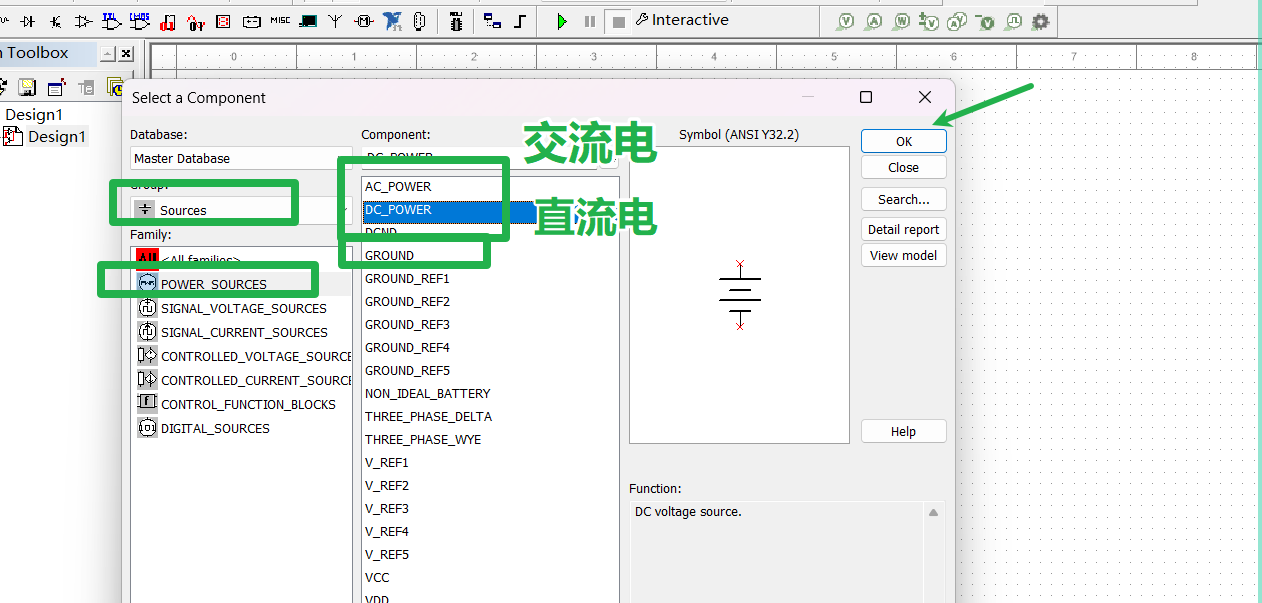

添加电源

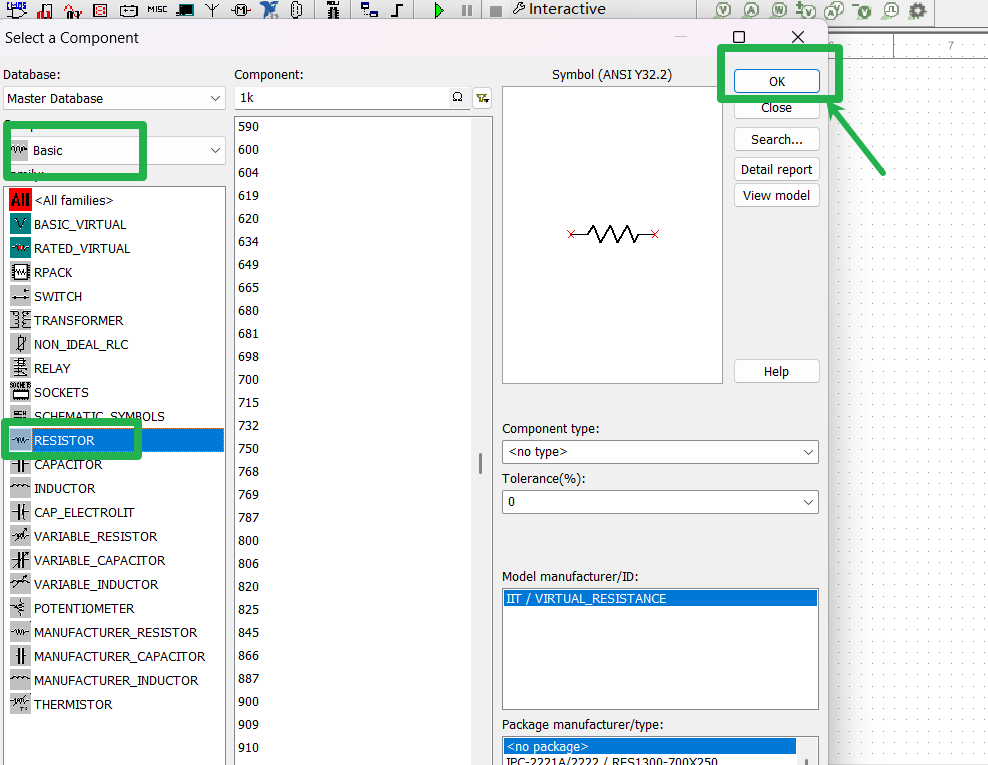

添加元器件
ctrl+R 翻转，连线
练习

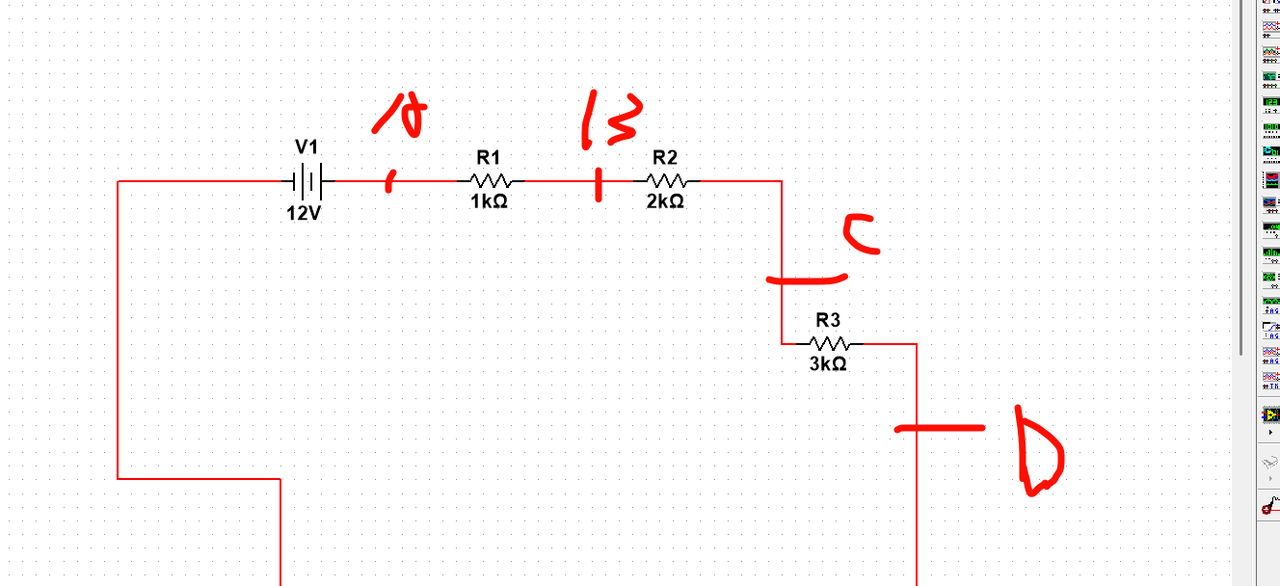

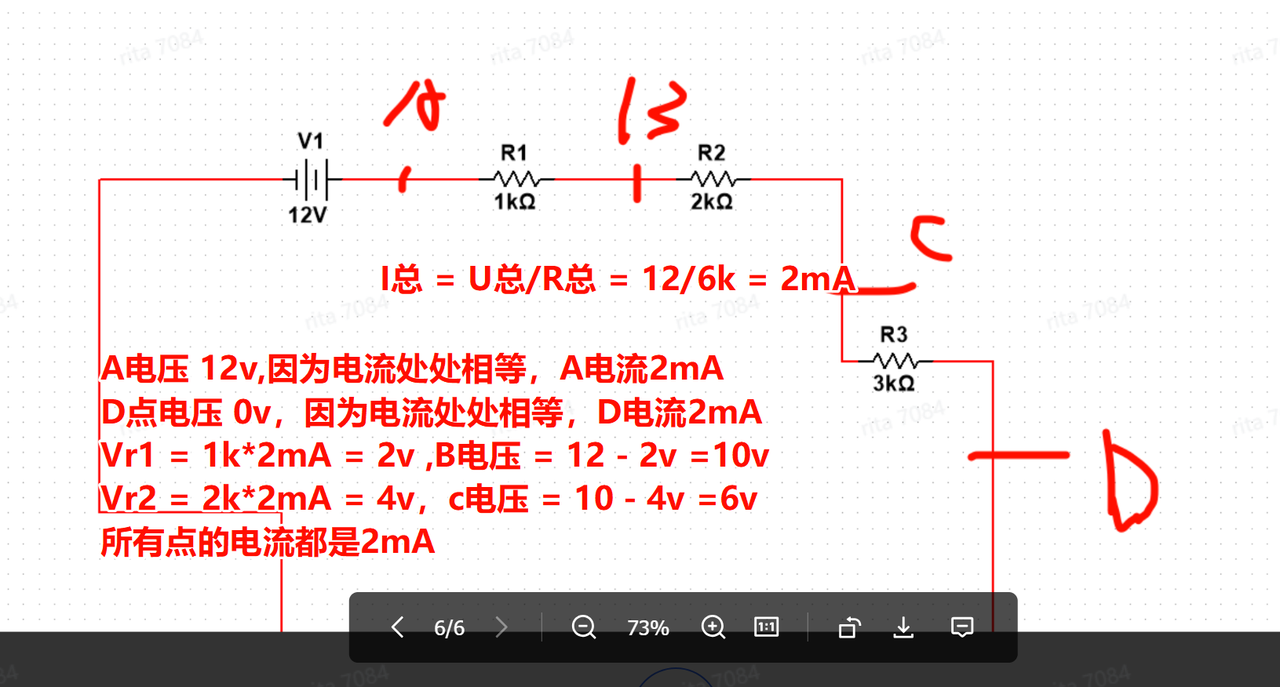

求，abcd的电流和电压
作业
预习 并联的特点、串并联电路
1.欧姆定律表述为:在电阻不变的情况下,通过导体的电流与()成正比
A.电压B.电阻C.时间D.导体长度
2.当电压为12V时,通过一个电阻为4Ω的导体的电流为()A
A.2B.3C.4D.6
3.在一个串联电路中,总电阻等于()。
A.各个电阻之和B.各个电阻之差C.各个电阻之积D.各个电阻之商
4.在一个并联电路中,总电阻小于()。-不做
A.任意一个电阻B.所有电阻之和C.所有电阻之积D.所有电阻之差
二、填空题
6.欧姆定律的数学表达式为()。
7.在一个串联电路中,电流处处()。
8.在一个并联电路中,各支路电压()。-不做
9.电阻的单位是()。
10.电流的单位是()
11.一个电阻器的电阻为5Ω,两端电压为10V,求通过电阻器的电流。
12.在一个并联电路中,有两个电阻,一个为3Ω,另一个为6Ω,总电压为12V,求通过每个电阻的电流。--不做
13.一个导体的电阻为10Ω,当通过它的电流为2A时,求导体本两端的电压。
14.在一个串联电路中,有两个电阻,一个为2Ω,另一个为4Ω,总电压为12V,求通过每个电阻的电流。
15.一个电阻器的电阻为8Ω,两端电压为16V,求通过电阻器的电流。
