PW1555 2.5V至15V输入、4.8A电流限制开关
摘要：
PW1555是一款可编程的电流限制开关，具备输入电压范围选择和输出电压钳位功能。该芯片集成了极低的RDS(ON)保护N沟道FET，有效降低了正常工作时的功率损耗。其可编程的软启动时间和独立的使能控制功能，使得系统启动和复杂序列控制更加灵活可靠。此外，PW1555还集成了过温保护和自动恢复功能，确保在各种工作条件下都能提供稳定可靠的保护。
产品概述：
PW1555是一款高性能的电流限制开关，专为需要高可靠性和灵活性的电源管理应用设计。该芯片支持2.5V至15V的输入电压范围，并具备输出电压钳位功能，防止电压过高对负载造成损害。同时，PW1555还提供了可编程的软启动时间和独立的使能控制，使得系统启动和复杂序列控制更加灵活可靠。

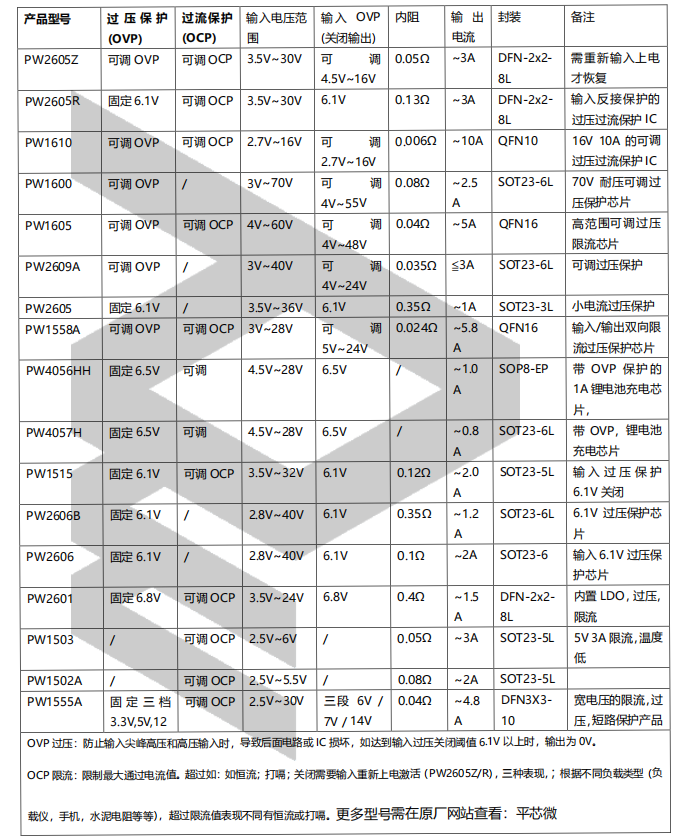

关键参数：
输入电压范围： 2.5V至15V（可承受高达30V的浪涌电压）
最大输出电流： 4.8A（可编程电流限制）
导通电阻（RDS(ON)）： 40mΩ（典型值）
可编程软启动时间： 通过外部电容设定
过温保护： 支持，具备自动恢复功能
封装形式： DFN3X3-10
工作温度范围： -40°C至125°C（结温）
功能特性解析：
1、宽输入电压范围：
PW1555支持2.5V至15V的输入电压范围，并可承受高达30V的浪涌电压，适用于各种复杂的电源环境。
2、极低导通电阻：
该芯片集成了极低的RDS(ON)保护N沟道FET，有效降低了正常工作时的功率损耗，提高了系统效率。
3、可编程电流限制：
用户可通过连接外部电阻至IADJ引脚来编程设定电流限制值，范围从1A至5A（推荐不超过5A），防止过流条件对电源和负载造成损害。
4、输出电压钳位：
PW1555具备输出电压钳位功能，用户可通过VOVP引脚选择不同的钳位电压阈值（3.6V、5V或12V），防止电压过高对负载造成损害。
5、可编程软启动时间：
通过连接外部电容至SST引脚，用户可以编程设定软启动时间，控制输出电压的上升速率，避免浪涌电流对系统造成冲击。
6、独立使能控制：
PW1555提供独立的使能控制引脚（EN），用户可通过外部电路控制芯片的开启和关闭，实现复杂的系统序列控制。
7、过温保护和自动恢复：
内置过温保护电路，当芯片内部温度超过安全阈值（140°C）时，自动切断输出以防止热损坏。温度降低后，芯片自动恢复工作。
8、紧凑封装：
采用DFN3X3-10封装，体积小、引脚布局合理，便于在PCB上实现高效布局，节省空间。
典型应用场景：
1、服务器
2、笔记本电脑
3、工业控制设备
4、通信设备
5、其他需要高可靠性和灵活性的电源管理应用
应用信息：
电流限制设置：通过连接不同阻值的电阻至IADJ引脚，用户可以精确设定所需的电流限制值。计算公式为：ILIM (A) = 11 / RADJ (KΩ)。
软启动时间设置：通过连接不同容值的电容至SST引脚，用户可以编程设定软启动时间。推荐公式为：T_SST = CSST * (3.6μA / V) * (1 / (1 - e^(-t/τ)))，其中τ为内部时间常数。
布局考虑：为了获得最佳性能，建议将输入和输出电容靠近芯片放置，并使用接地平面以降低阻抗和感应。同时，确保VOVP引脚连接的电阻和电容布局合理，以避免干扰。
