C-Lens（球面柱状准直透镜）在 800G/1.6T 高速光模块完整应用
一、C-Lens 基础结构原理 ：

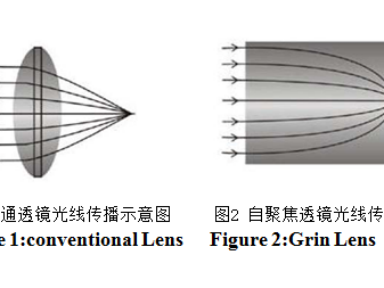

C-Lens vs G-Lens光路：
C-Lens 为均质玻璃圆柱透镜：一端球面聚光、另一端常规研磨8° 斜切面（抑制端面反射、提升回损），核心两大功能：
- 准直：光纤 / 激光器发散光→平行光束；
- 聚焦耦合：平行光束收拢耦合进光纤纤芯 / PD 光敏面；
主流规格：Φ0.8mm、Φ1.0mm、Φ1.8mm，1550nm 镀增透膜透过率＞99.9%；对比 G-Lens（自聚焦透镜），工作距离更长、插入损耗更低、长距光路适配性更强，是 800G/1.6T 无源自由空间光路首选耦合元件，呈欣光电在高速光器件配套透镜开发初期，便针对两类透镜光路差异做了批量实测对比，以此给客户提供选型参考。
二、800G/1.6T 光模块五大核心应用场景
1、TOSA 发射端：EML 激光耦合（用量最大）
800G/1.6T 普遍采用8 通道 EML 调制激光器（PAM4 高速调制，对反射极其敏感）
- 光路逻辑：EML 出射发散激光→C-Lens 准直平行光→经过隔离器 / WDM 薄膜片→第二片 C-Lens 聚焦耦合进单模光纤；
- 速率升级要求：
- 800G：单模块 TOSA 配置4~8 颗 C-Lens，耦合效率≥70%，回波损耗≥55dB；
- 1.6T（OSFP-XD/QSFP-DD 高密度封装）：通道翻倍，8~16 颗 C-Lens，耦合容差压缩至 ±0.05μm，抑制高速 PAM4 抖动、波长漂移；
- 斜 8° 端面设计杜绝光反射打回 EML 芯片，避免激光器啸叫、功率漂移失效。
2、ROSA 接收端：光电探测器聚光耦合
接收侧光纤入射发散光，依靠 C-Lens 收拢光斑精准打在 PD/APD 光敏面：
- DR 短距、ZR/ZR + 相干长距 1.6T 模块标配；
- 多路并行接收阵列方案：C-Lens 阵列匹配 PD 阵列，提升接收灵敏度、降低光路插损，是 1.6T 相干接收 DSP 偏振解复用前置必备光路。
3、内置无源器件：隔离器、环形器、PBS 偏振器件光路（搭配 YVO₄晶体协同）
结合你之前关注的YVO₄钒酸钇晶体形成成套光路：
- 光隔离器：两端 C-Lens 做光束准直 / 汇聚，中间 YVO₄偏振楔 + 法拉第旋光片构成单向隔离光路；800G 隔离度≥40dB，1.6T 提升至≥45dB，抑制链路回反射；
- 光环形器：双向 BIDI 单纤收发模块核心，C-Lens 完成光束整形，配合 YVO₄双折射实现收发光路分离；
- PBS 偏振分束器：1.6T 相干光模块 X/Y 偏振分光，C-Lens 保障平行光入射 YVO₄分光晶体，偏振消光比指标达标。
呈欣光电同时覆盖晶体与 C-Lens 加工，可提供隔离、分光光路整套配套元件，减少客户多供应商匹配调试成本。
4、LWDM/CWDM 波分复用 MUX/DEMUX 光路
800G/1.6T ER8/ZR8 八波分方案内部：
- 多路不同波长激光经各自 C-Lens 准直→TFF 薄膜滤波片合束→总路 C-Lens 耦合进光纤；
- 解复用端反向分光，C-Lens 保证各路光束平行度，降低串扰、通道不均衡损耗，适配 1.6T 超密集波长复用。
5、硅光 / CPO 光引擎外部耦合过渡
1.6T 硅光模块、下一代 CPO 共封装光学过渡方案：
- 硅光芯片波导出光发散角大，C-Lens 做光束模式匹配，完成芯片自由空间光→光纤耦合；
- CPO 短距光引擎高密度阵列微型 C-Lens 批量应用，替代传统分立透镜，缩小封装体积、适配算力交换机高密度端口布局。
三、800G 升级 1.6T 对 C-Lens 的硬性技术升级要求
- 尺寸微型化：从传统 Φ1.8mm 主力转向 Φ1.0mm、Φ0.8mm 超小口径，适配 OSFP-XD 紧凑内腔空间；
- 曲率精度提升：面型轮廓公差、焦距公差收紧，耦合对准精度由 0.1μm 提升至 0.05μm；
- 高低温稳定性：-40℃~125℃温循下耦合效率波动＜3%，匹配 1.6T 大功率散热工况；
- 低插损定制：端面镀膜优化，单透镜插入损耗＜0.15dB，抵消多通道光路总损耗累积；
- 量产工艺迭代：传统研磨产能不足，压铸成型 C-Lens 批量放量，解决 1.6T 透镜供应链紧缺问题。
上述全部精度与镀膜指标，均是呈欣光电微型 C-Lens 出厂必检质控项目。
四、C-Lens vs G-Lens 在 800G/1.6T 选型差异
|-------|-----------------------------------|-----------------|
| 对比项 | C-Lens | G-Lens (自聚焦透镜) |
| 适用光路 | 长工作距离、自由空间多器件光路（隔离器 / WDM / 相干模块） | 短距离直接耦合、紧凑小型准直器 |
| 插入损耗 | 更低，长距光路优势明显 | 近距离损耗占优，长距发散劣化 |
| 定制灵活性 | 曲率、长度、楔角可灵活定制，适配 1.6T 特殊光路 | 规格固定，改动成本高 |
| 主流定位 | 800G/1.6T 中长距、相干、波分模块主力 | 400G 及以下短距低成本方案 |
五、产业链用量总结
- 单支 800G QSFP-DD/OSFP：4~8 颗 C-Lens；
- 单支 1.6T OSFP-XD：8~16 颗 C-Lens，用量近乎翻倍，是 AI 算力光模块上游高景气核心元器件。
