AD从立创商城找需要的器件,新建自己的元器件库或者添加到原来的库中

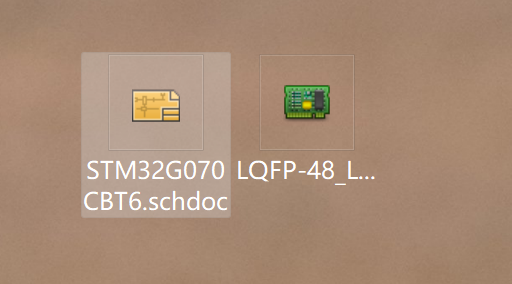

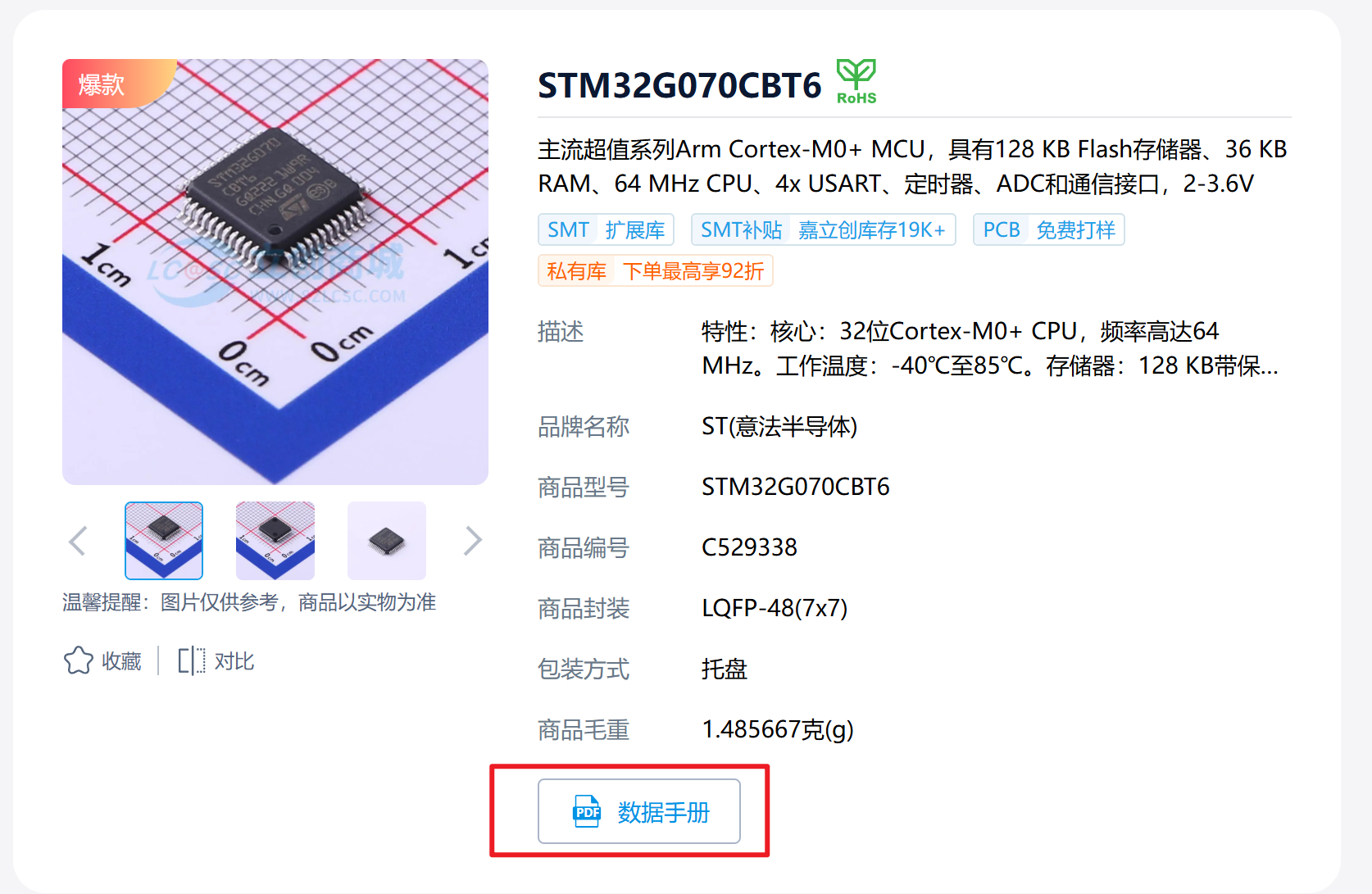

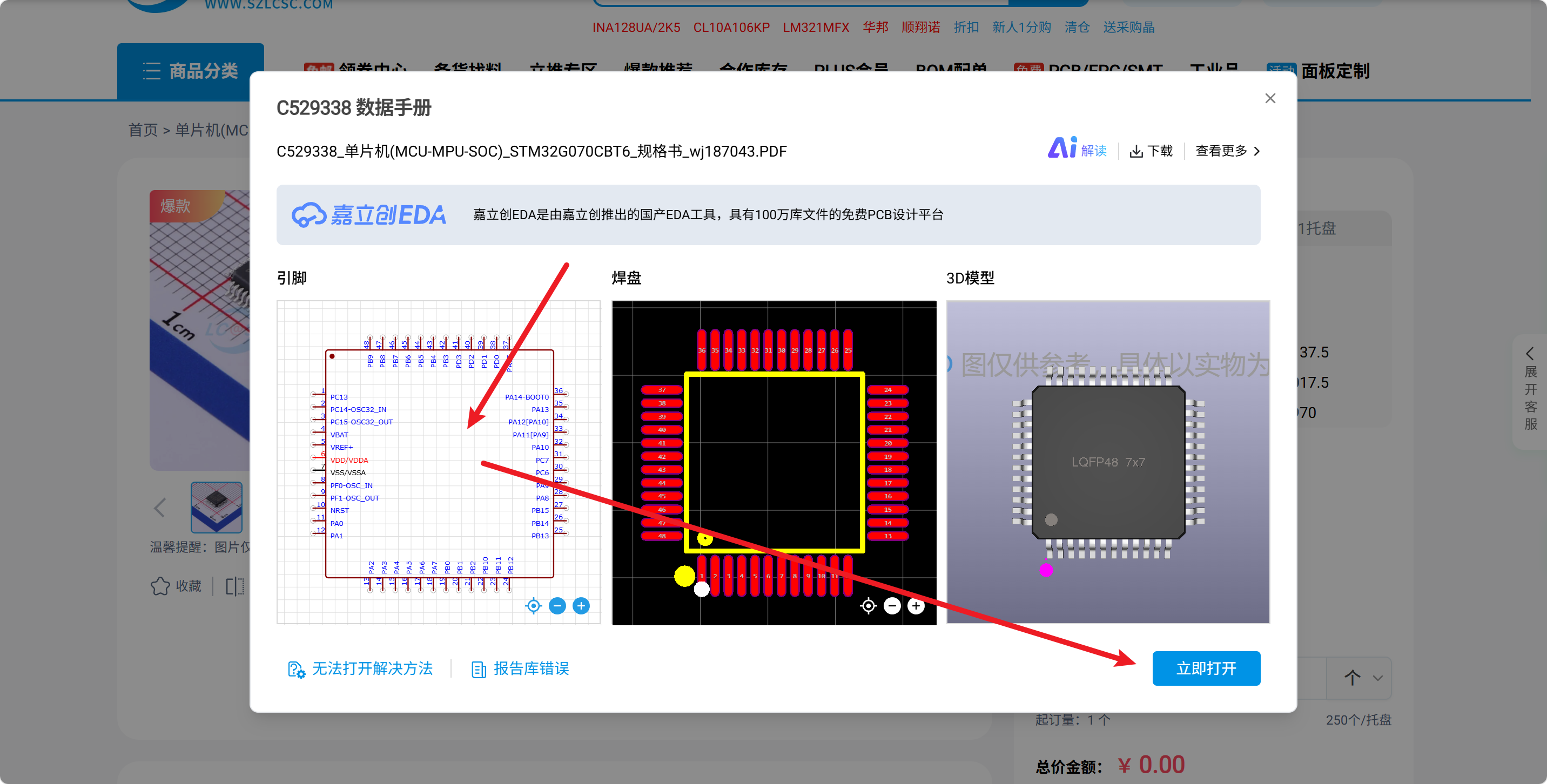

一、从立创商城下载元器件的两个文件

原理图和PCB

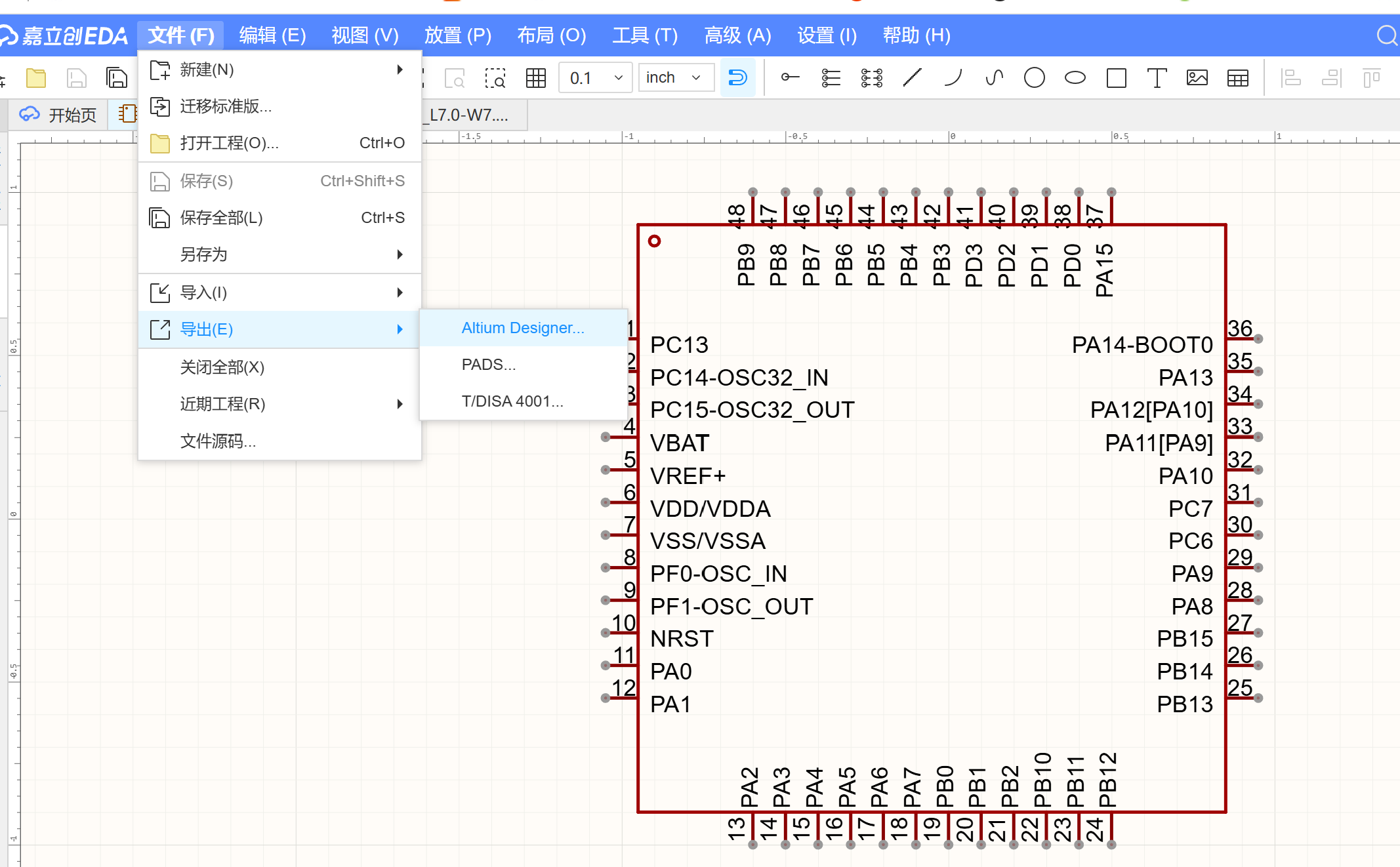

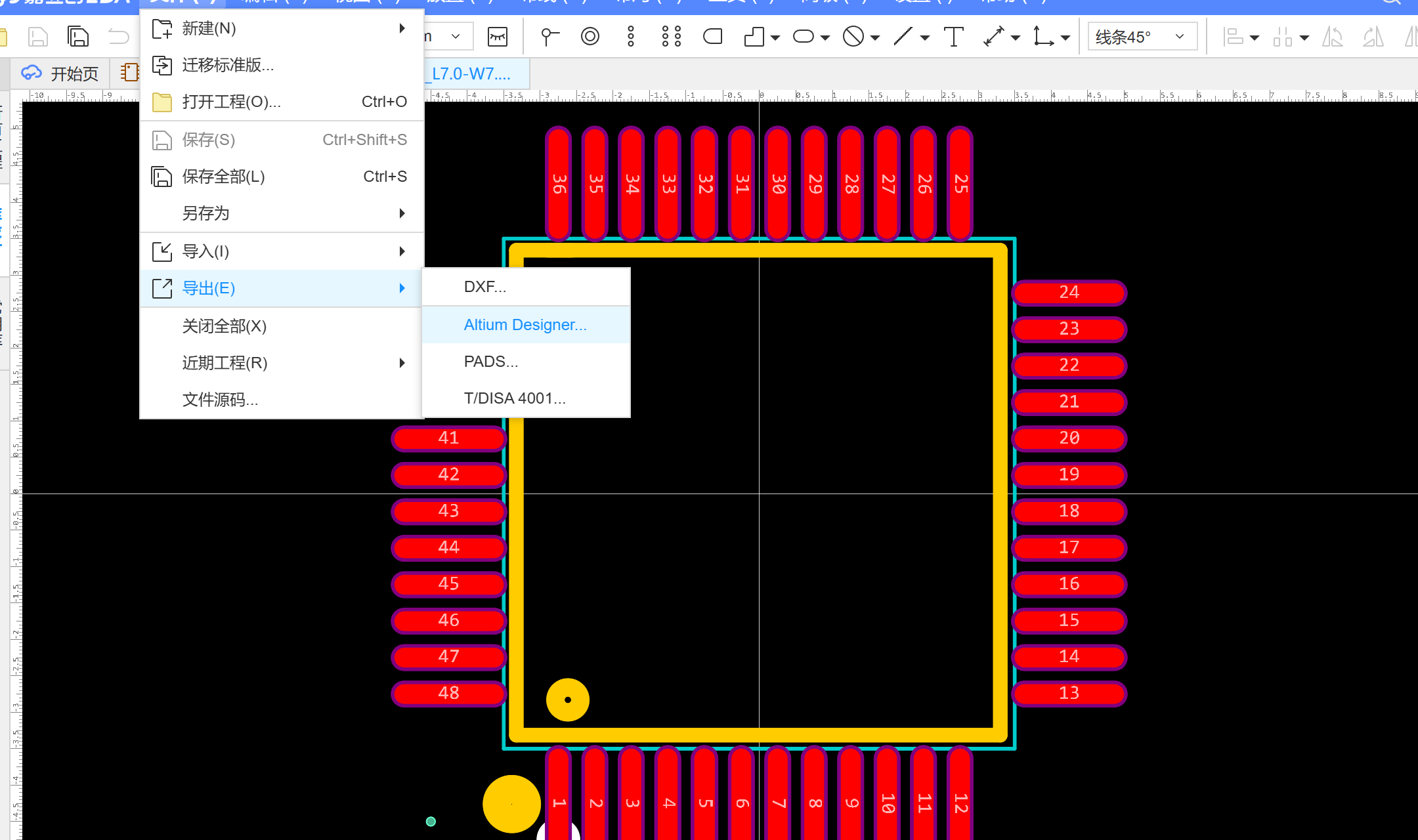

两个文件都有,都导出来

二、打开AD软件新建集成库

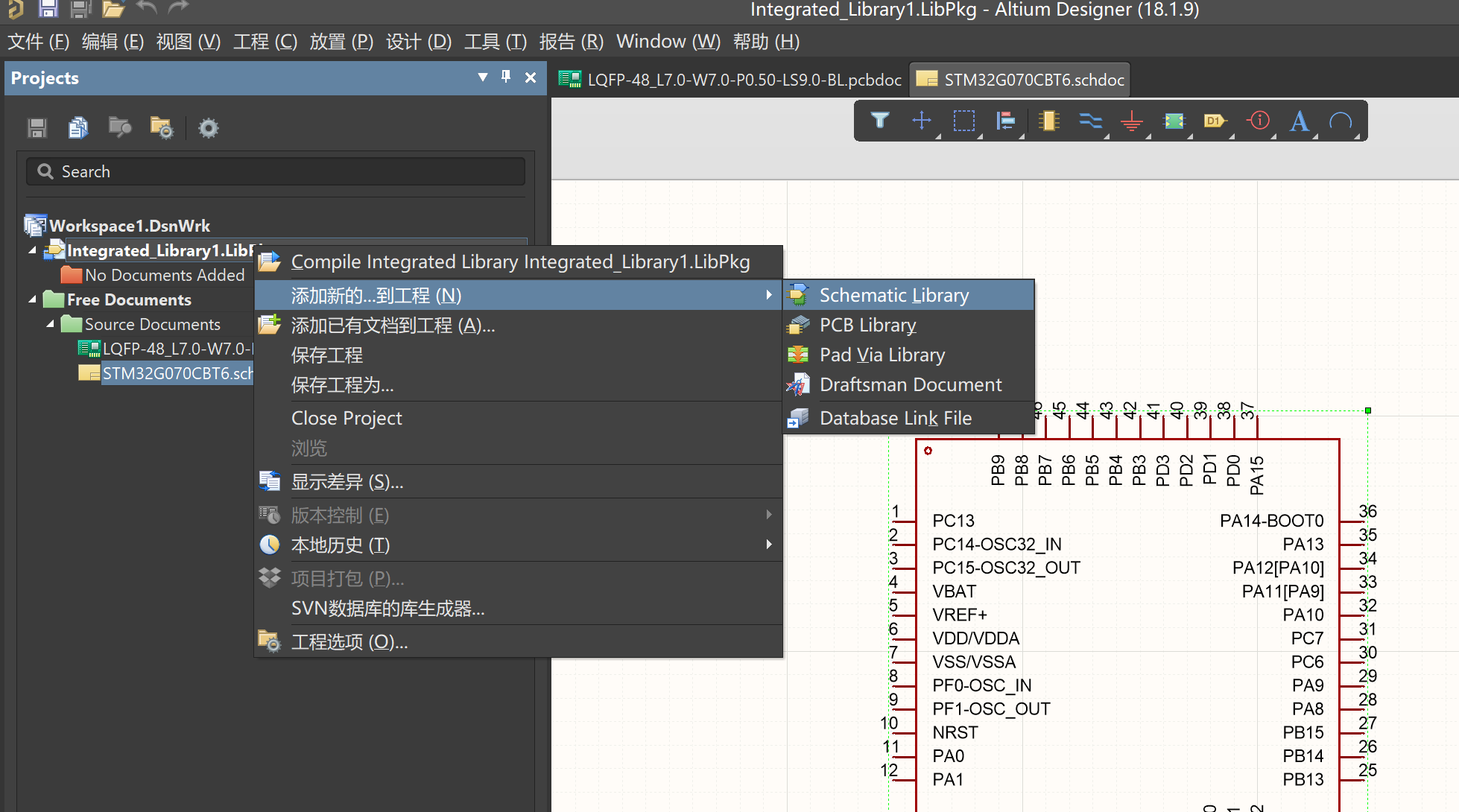

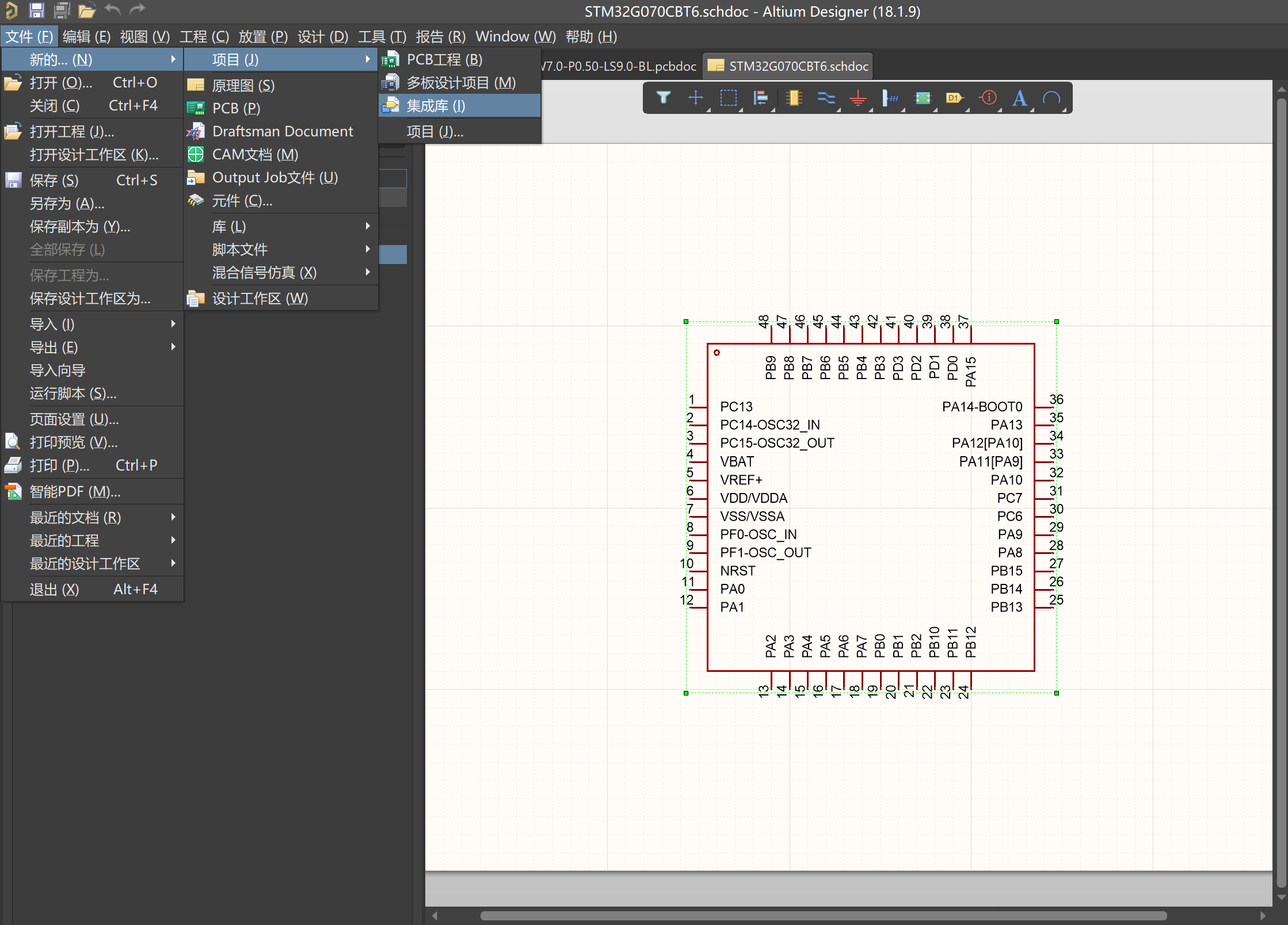

1、新建集成库右键选生成原理图库

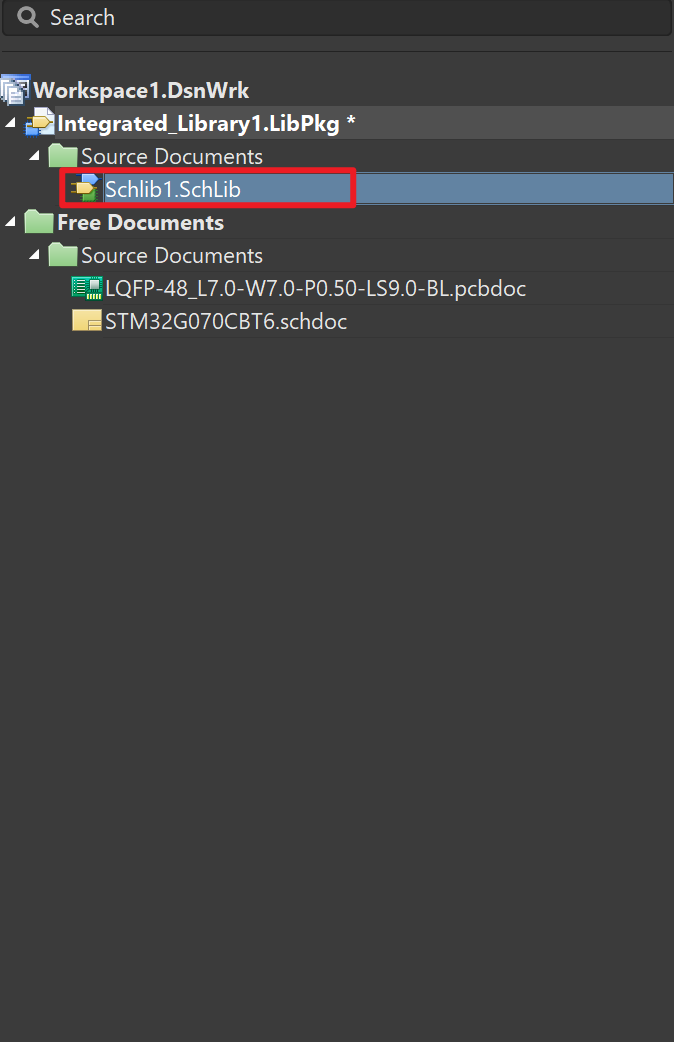

就会有这个文件,等下在这里放我们的原理图器件

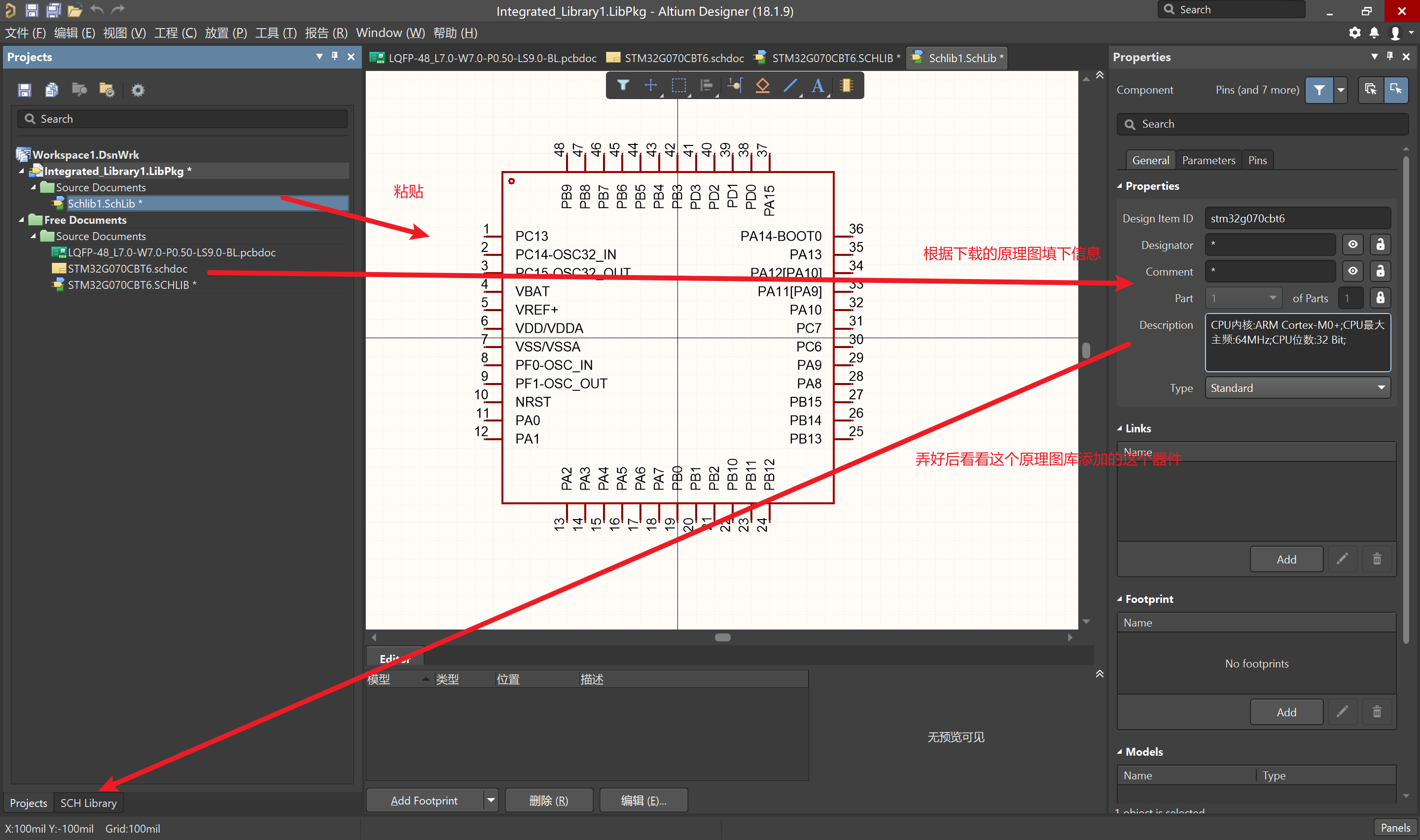

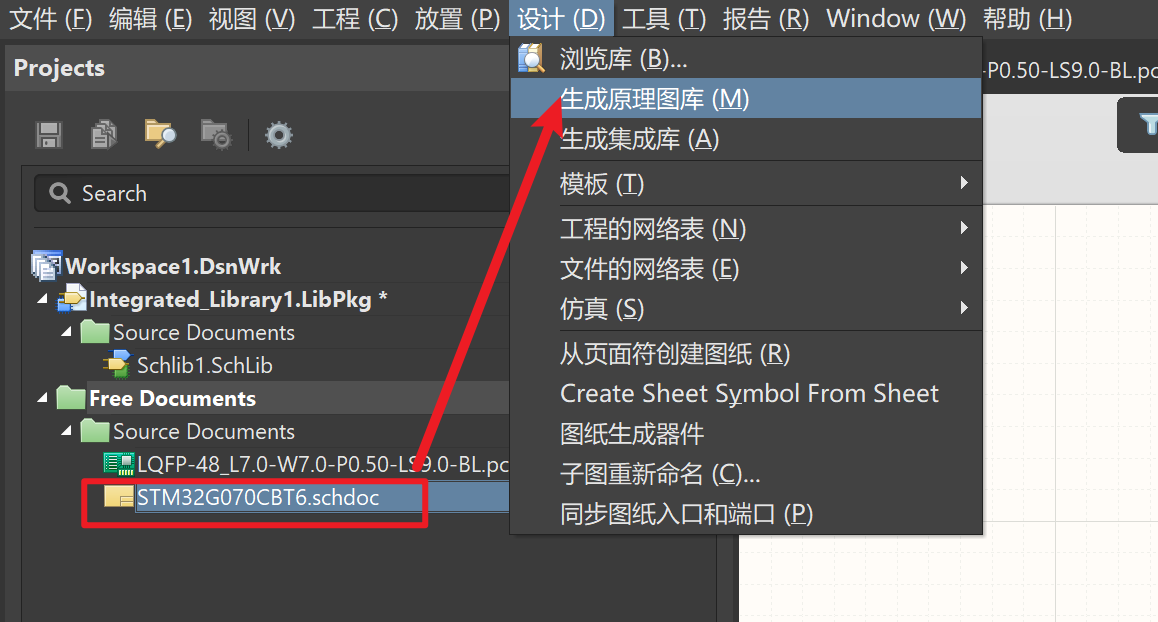

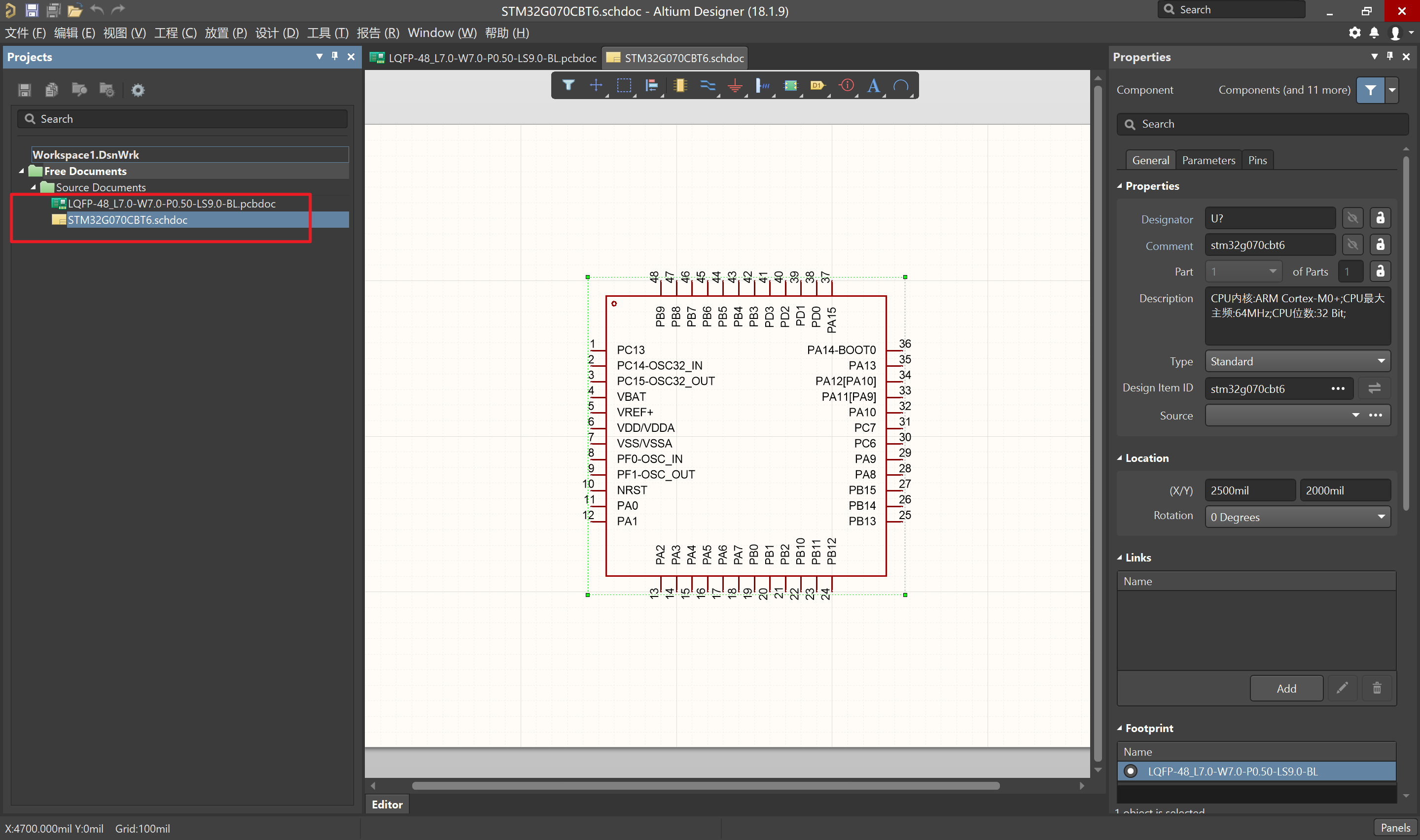

生成器件自己的原理图

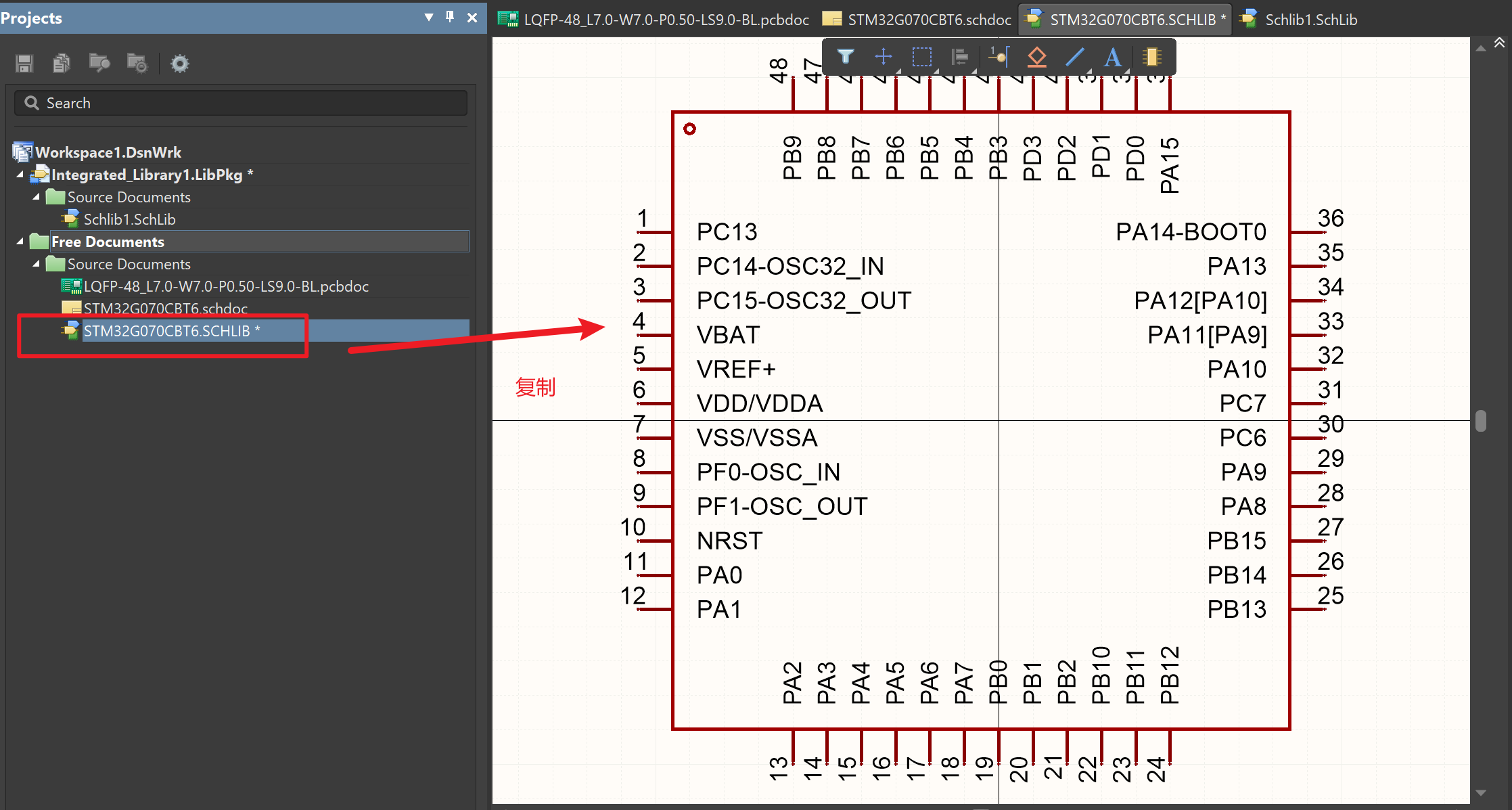

把下载的器件先生成他自己的原理图库,等下把这个复制到上面的原理图库中

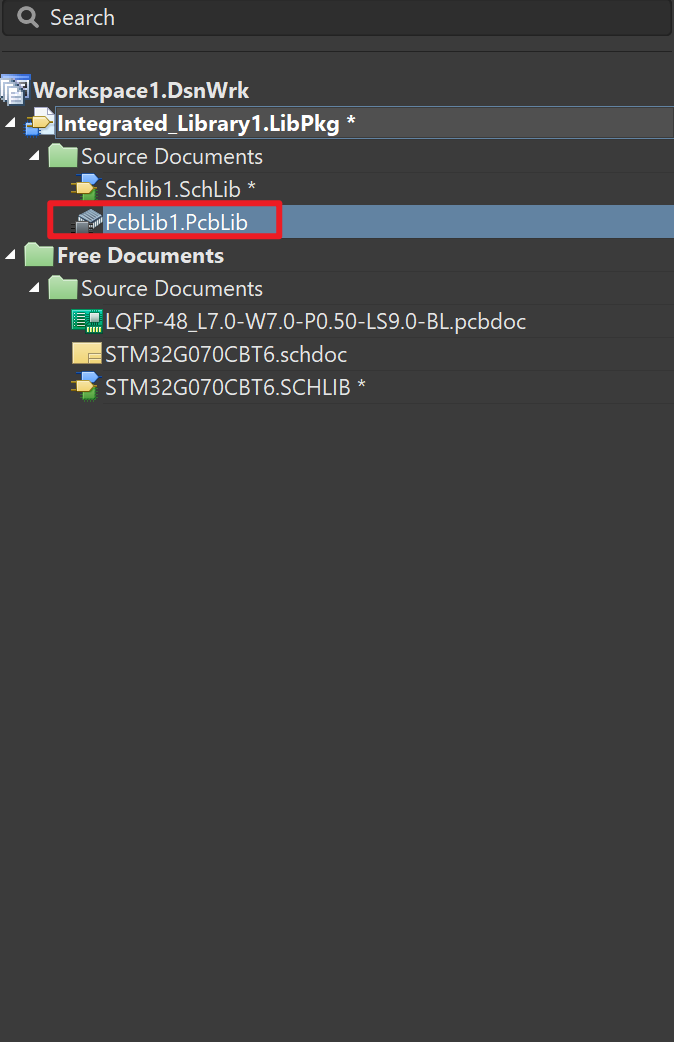

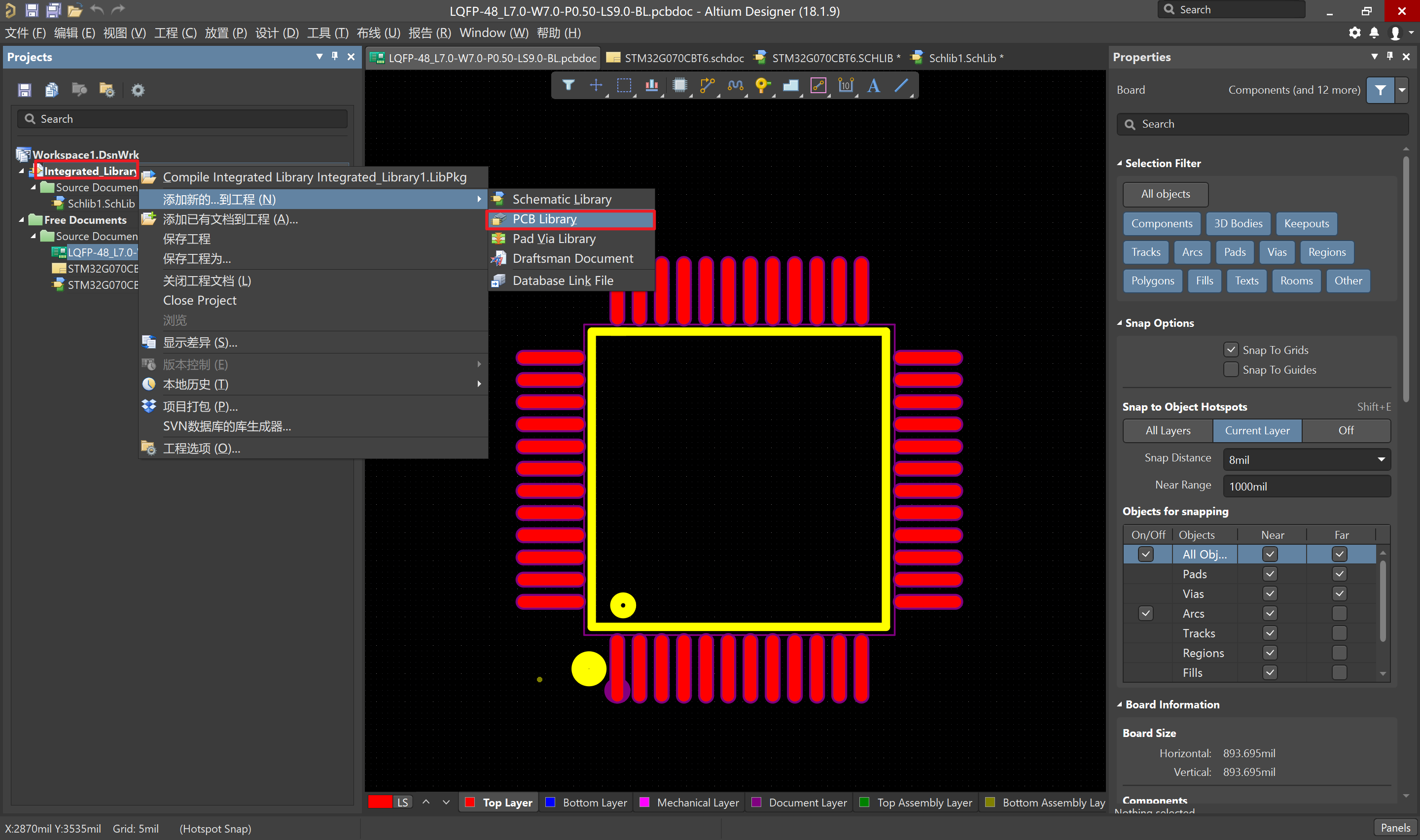

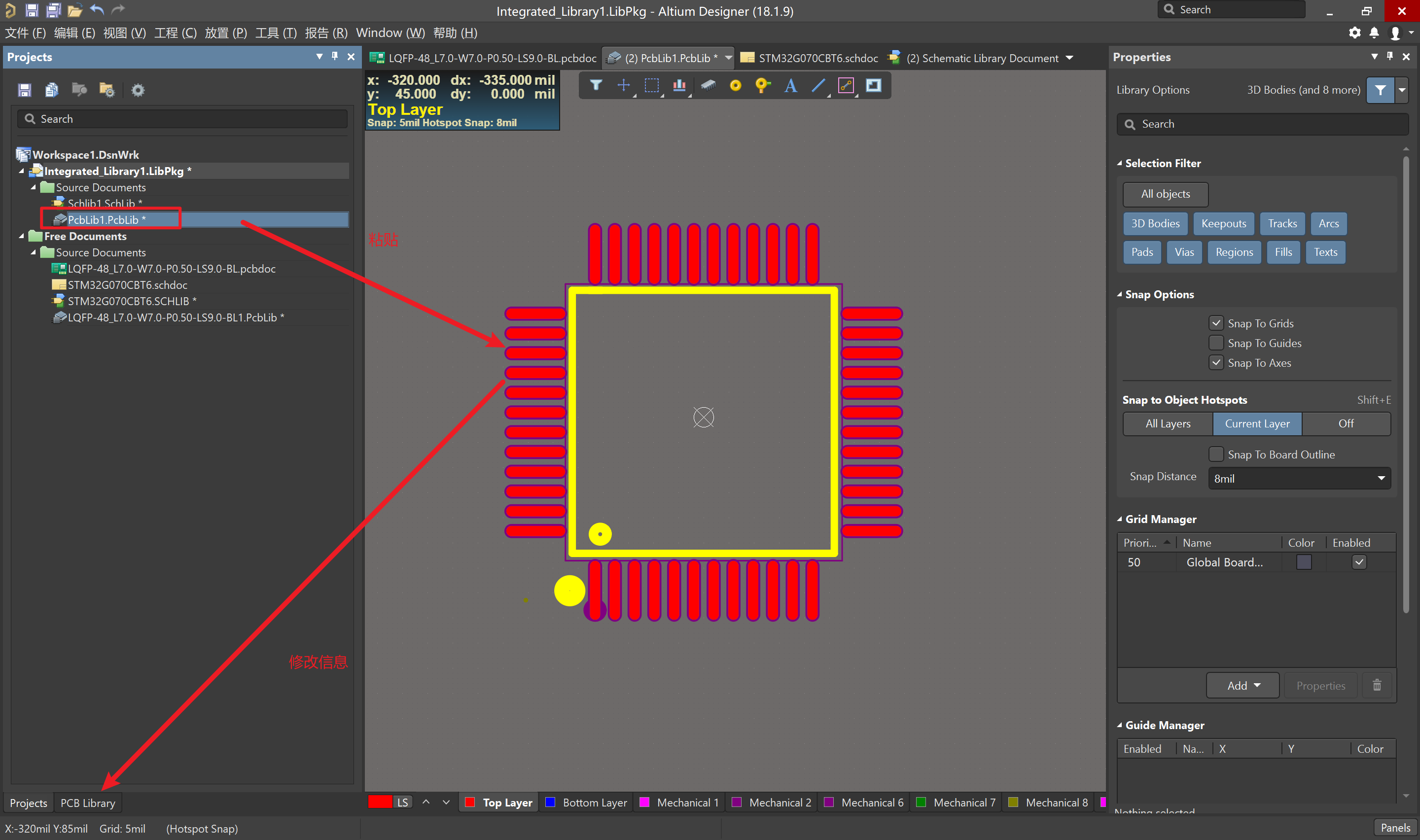

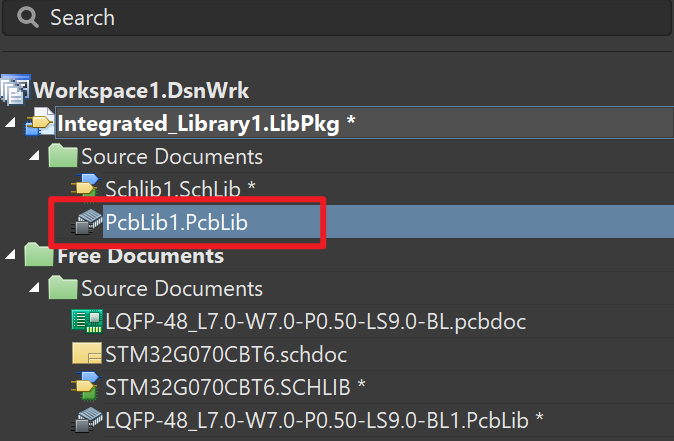

2、新建PCB库

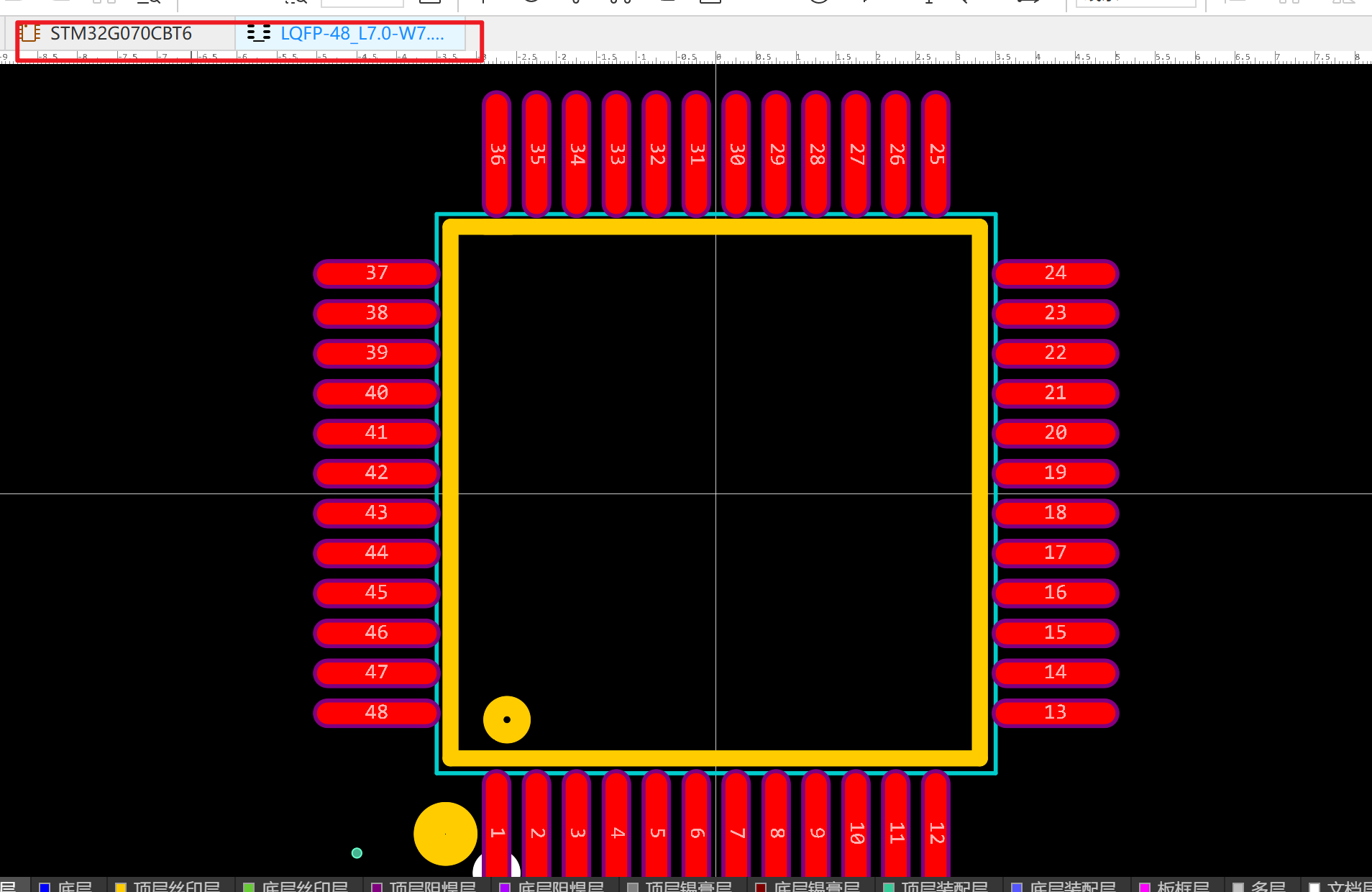

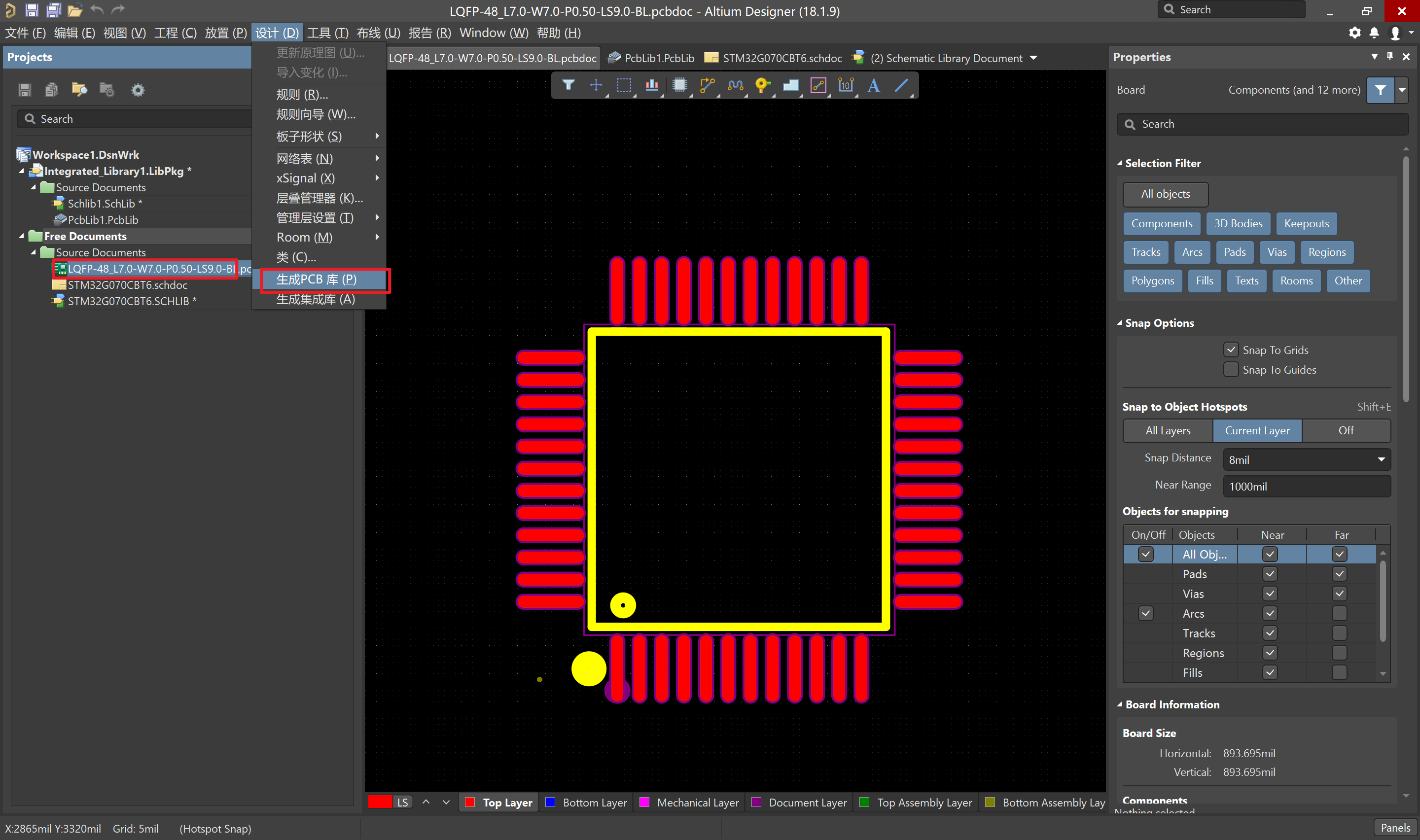

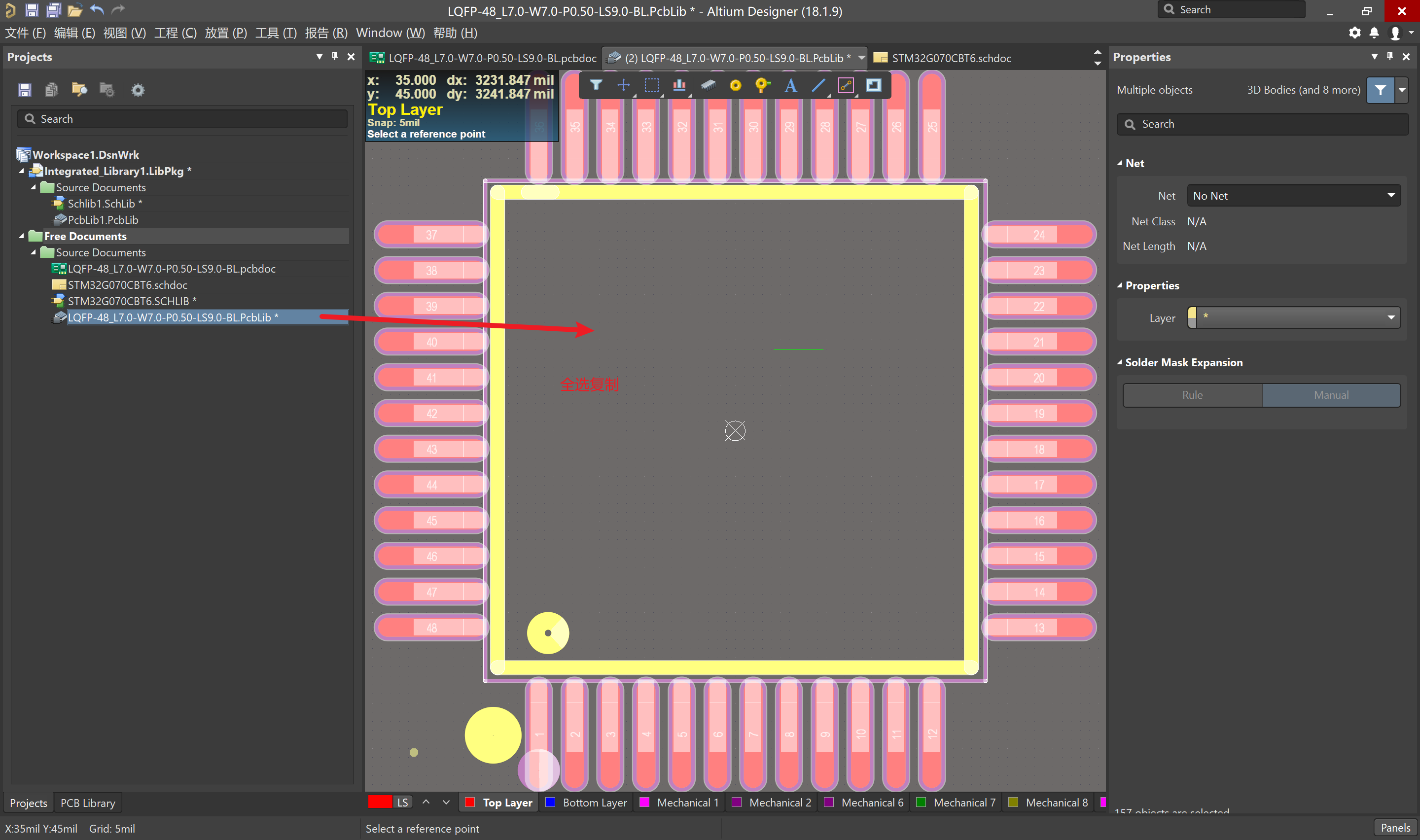

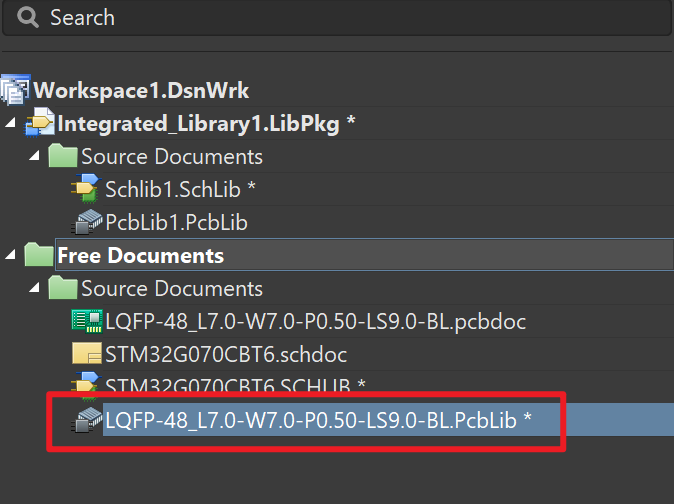

生成器件自己的pcb

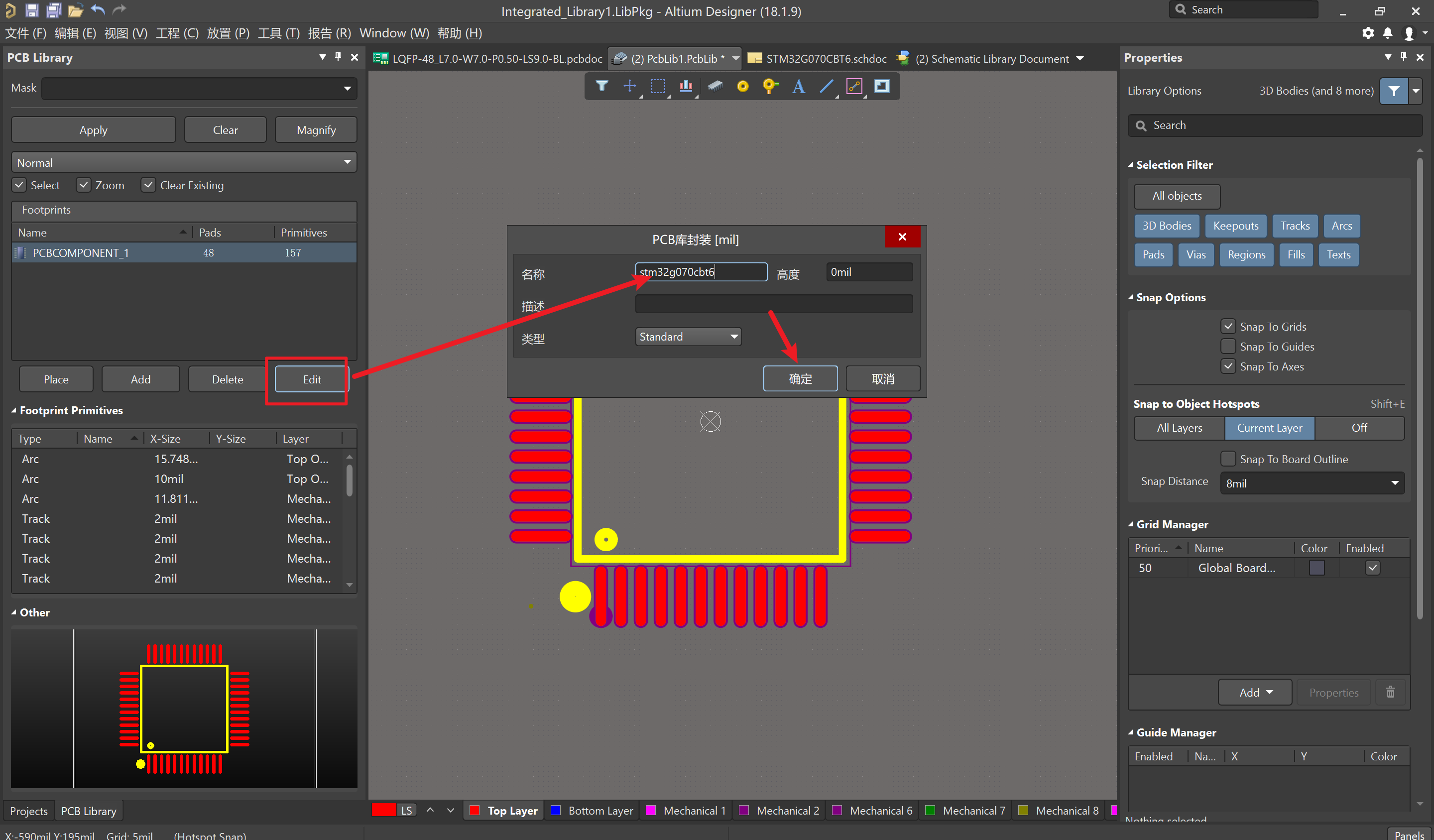

同样把下载的元器件pcb生成它自己的pcb库

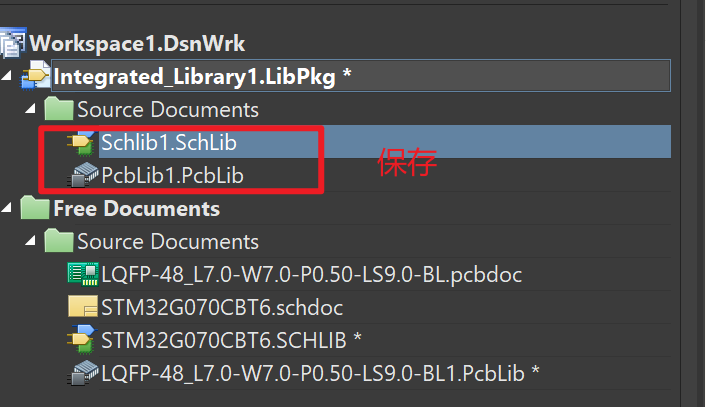

一定要保存

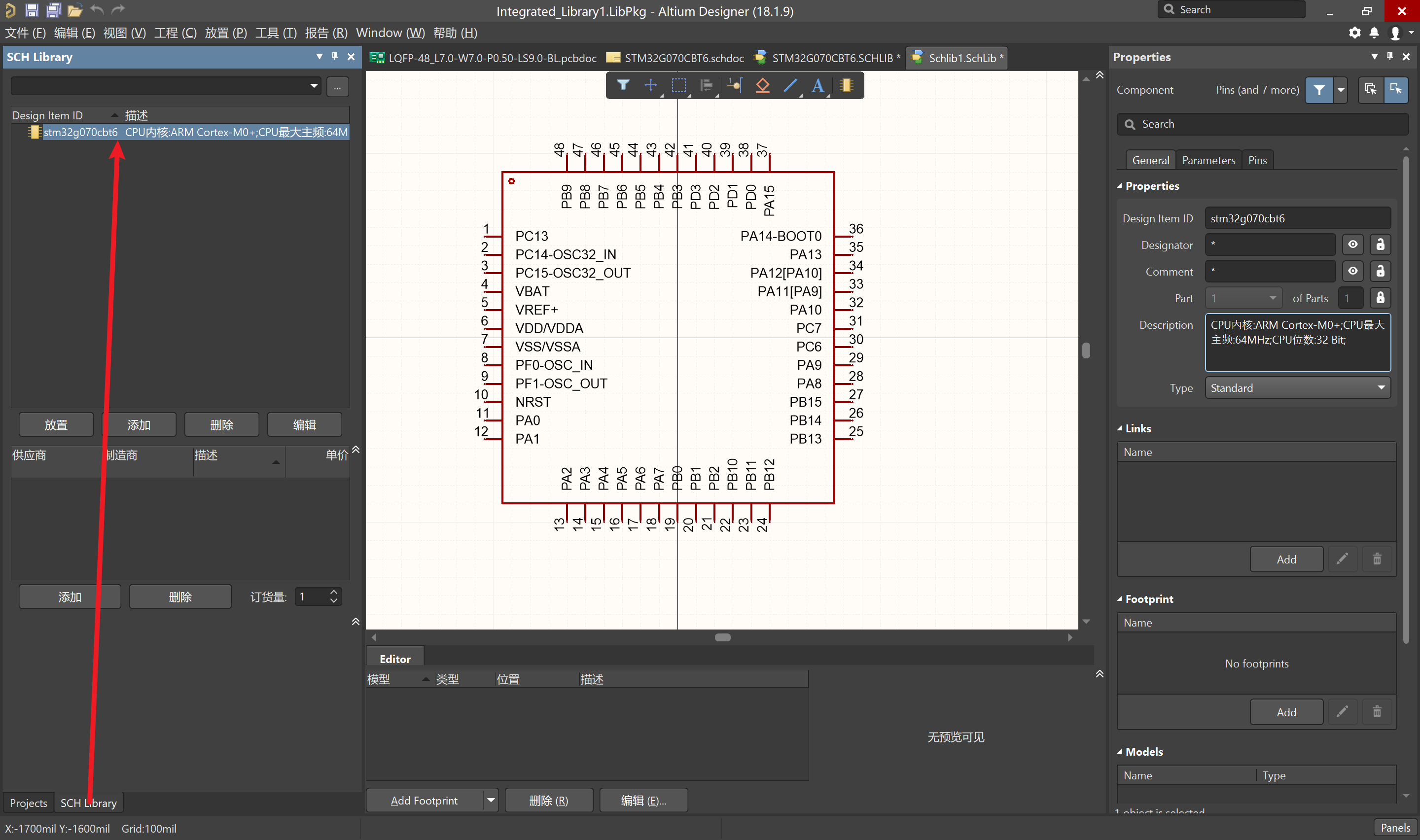

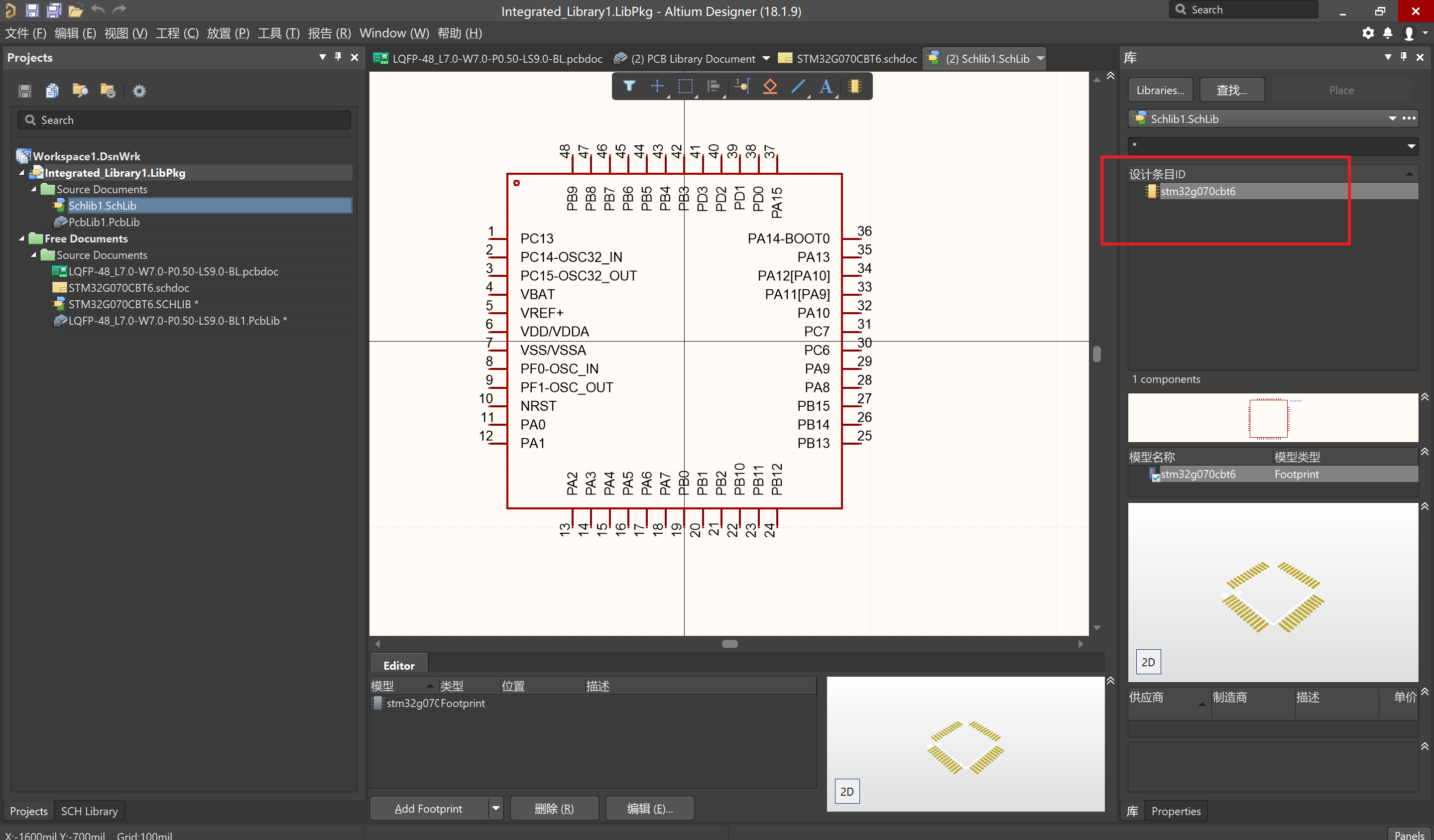

3、把原理图和pcb封装关联

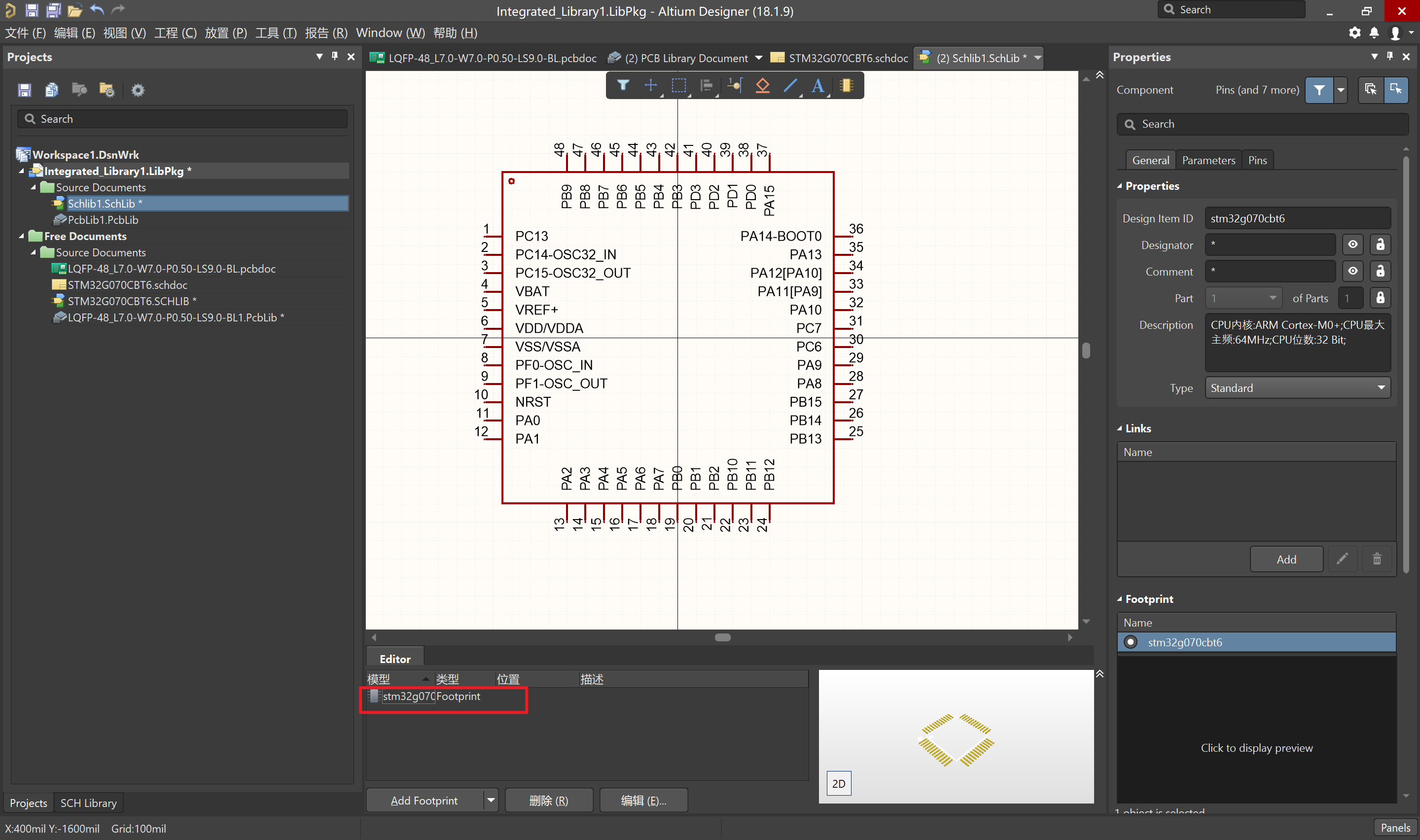

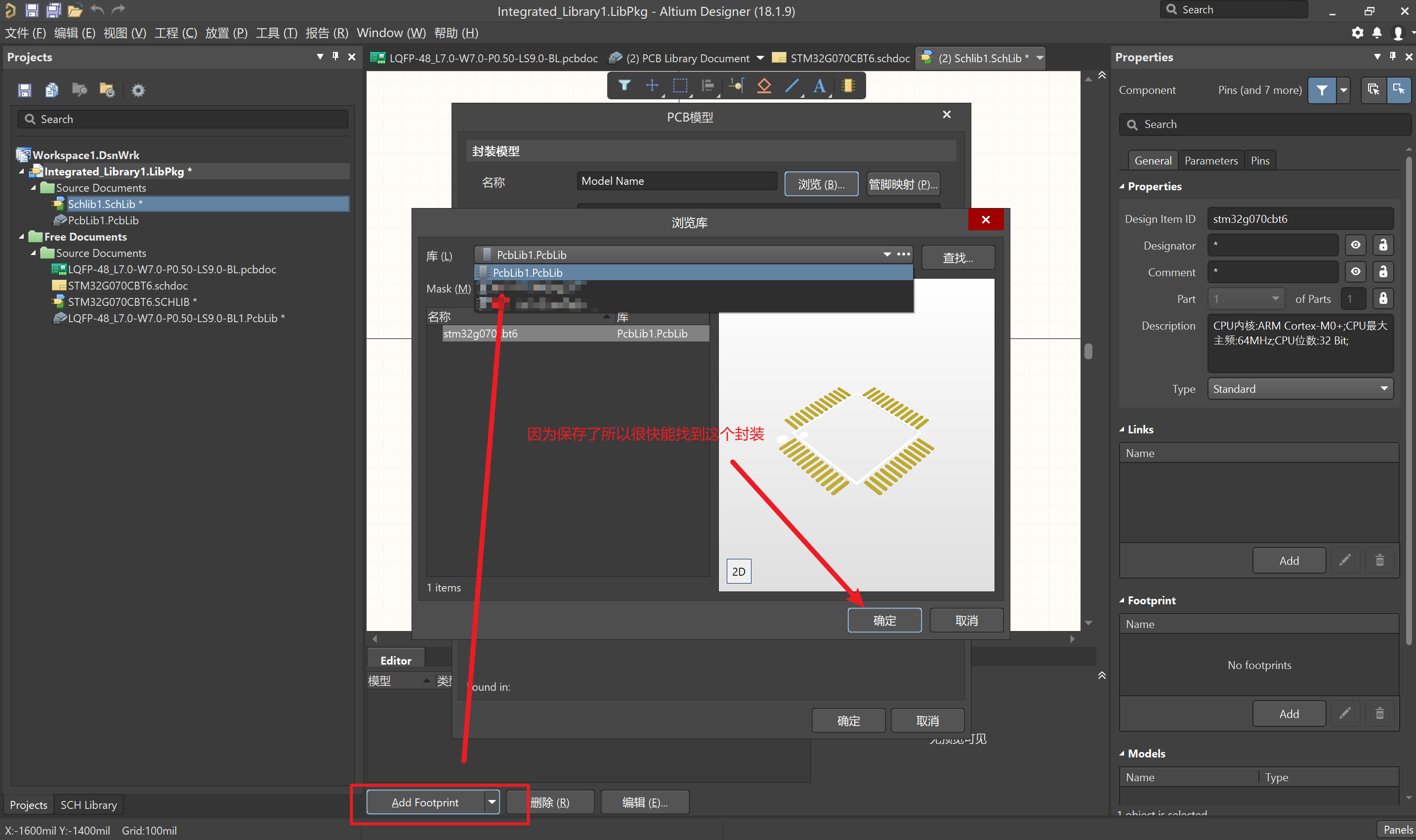

关联原理图和封装在新建的原理图库中点击Add Footprin

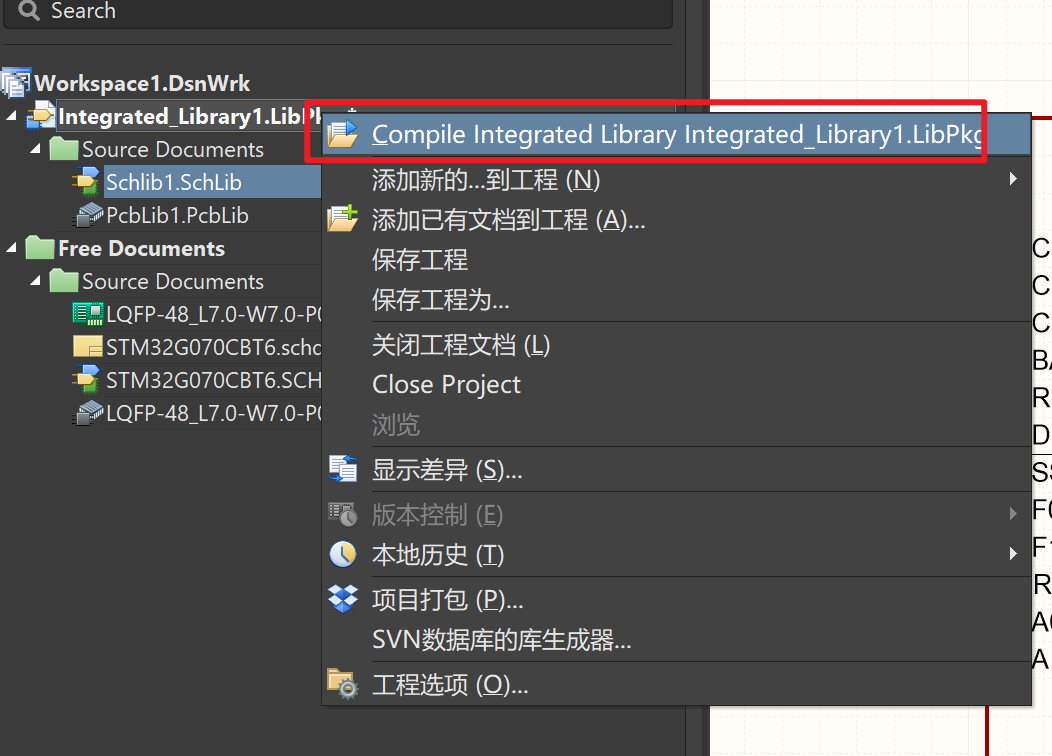

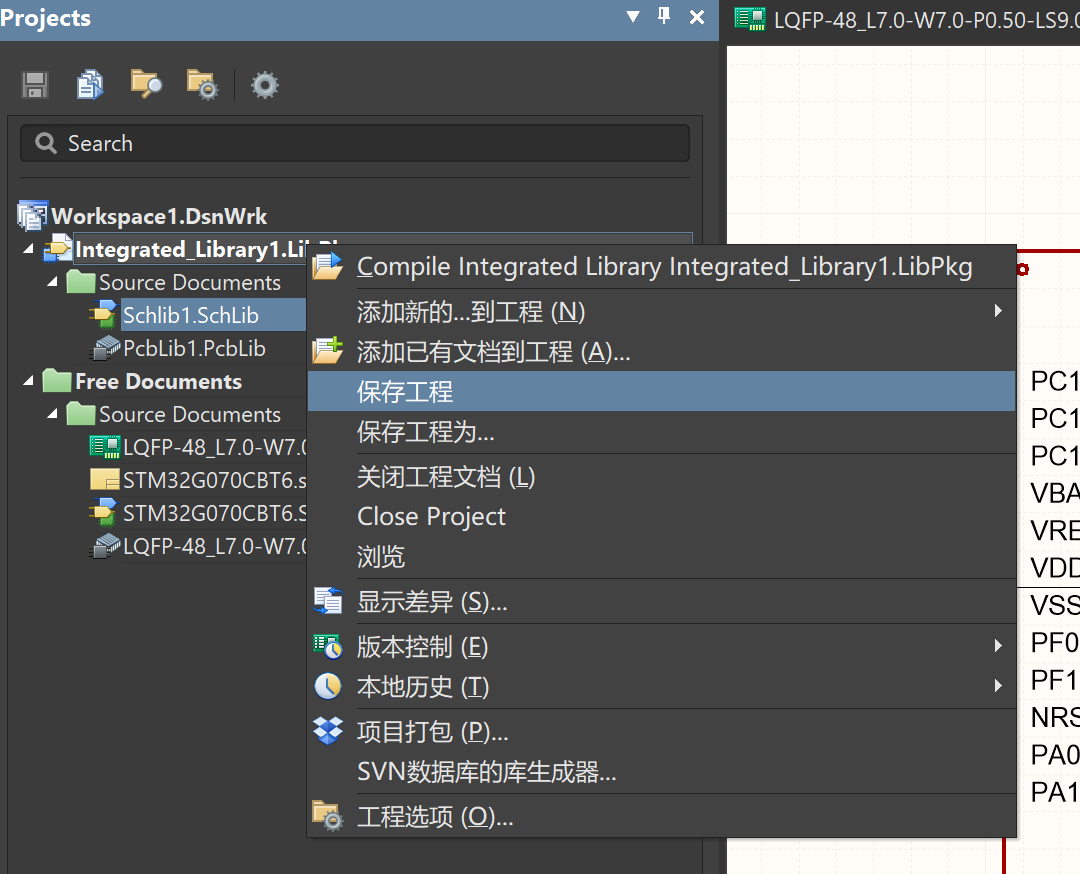

4、首先保存整个工程,然后编译工程

5、添加其他的器件

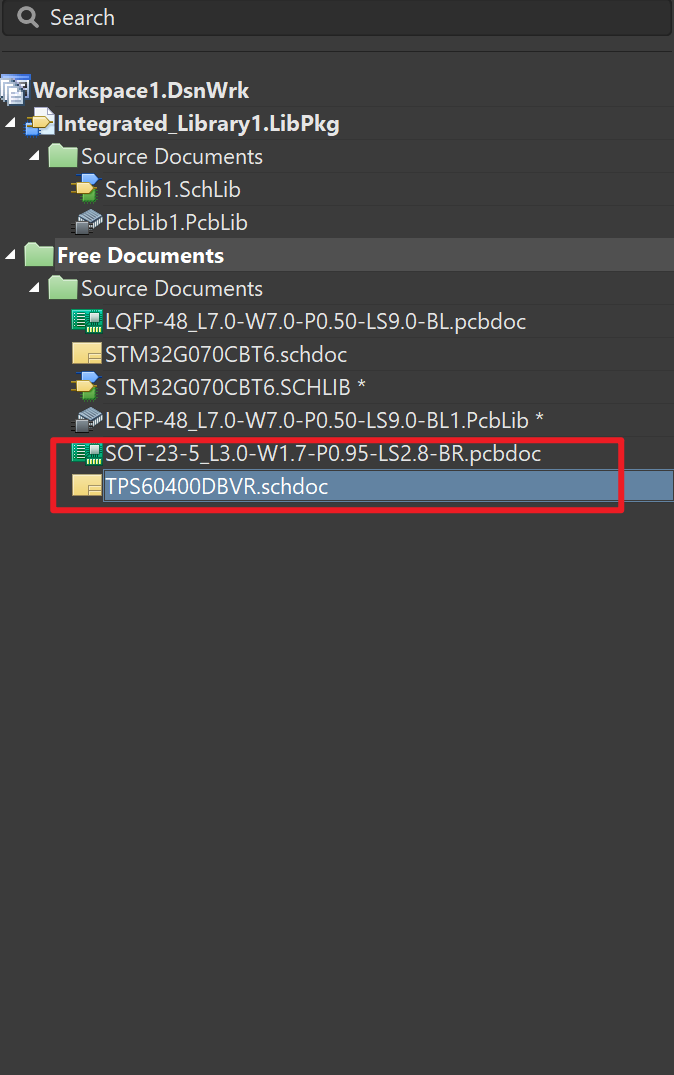

把文件下载打开

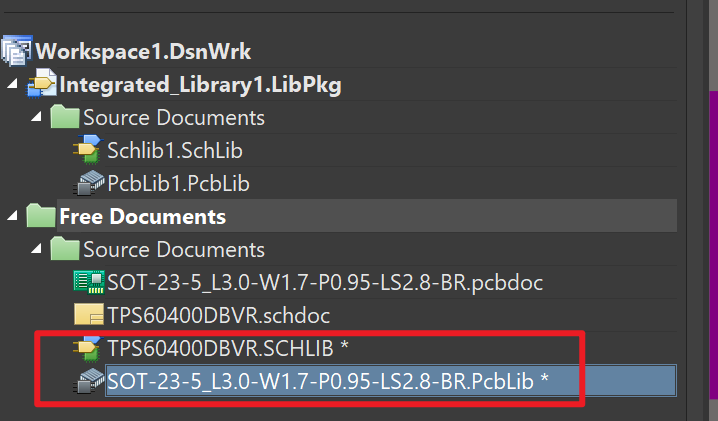

分别生成两个文件,复制到LibPkg的两个自建库文件中

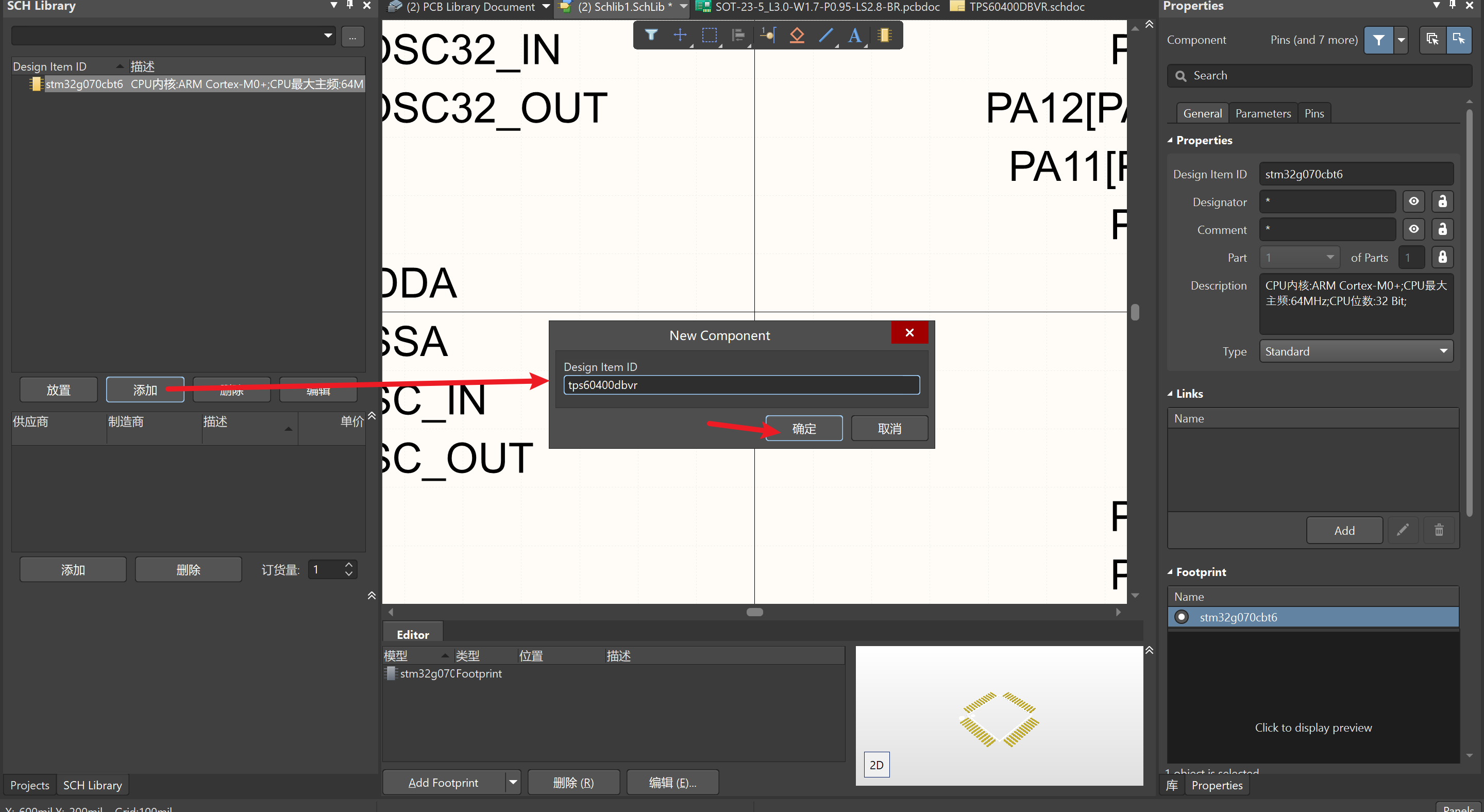

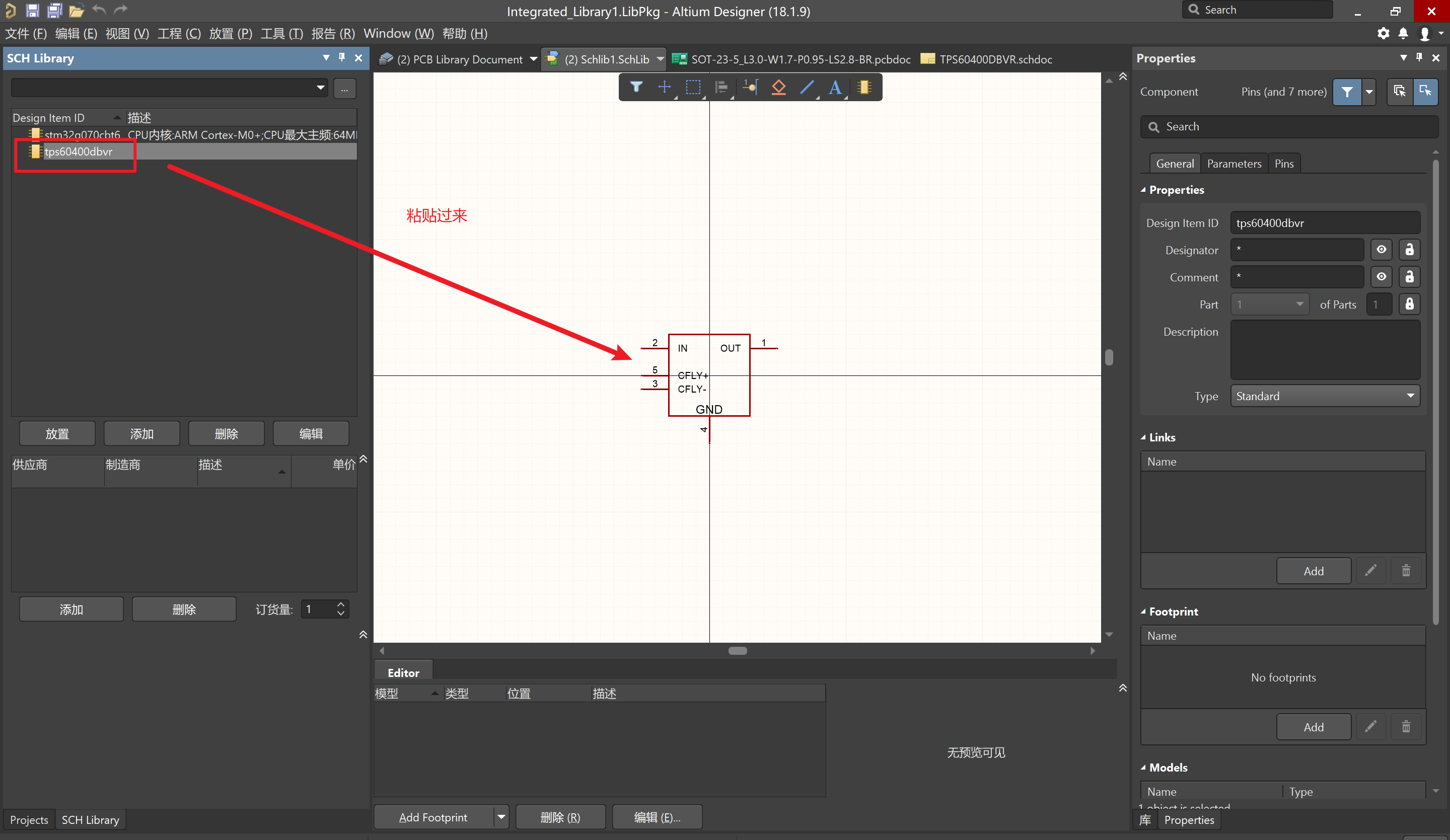

添加器件

剩下的操作和新建时添加第一个器件一样
