一、背景与问题现象
在测试测量应用中，经常需要将Excel表格中的采样数据读入数组，再通过"仿真任意信号"（Simulate Arbitrary Signal）函数指定采样间隔dt并重构出电压波形。随后使用信号处理函数板"时间域数学"子板下的"导数 x(t)"（Derivative x(t).vi）函数求取信号的一阶导数。然而实际执行时，所得导数波形严重失真，与原始电压信号的形态完全不符，无法用于后续的趋势分析与特征提取。
这类问题具有普遍性。即便采样间隔设置无误，例如dt明确等于0.000004秒，导数结果仍可能表现为大幅毛刺、高频振荡或整体被噪声淹没。面对此类现象，首先应当排查采样间隔是否与数据真实时间步长相符；若确认间隔正确，则问题根源通常不在求导函数本身，而在数据质量与微分运算的固有特性。以下从原理层面展开分析。

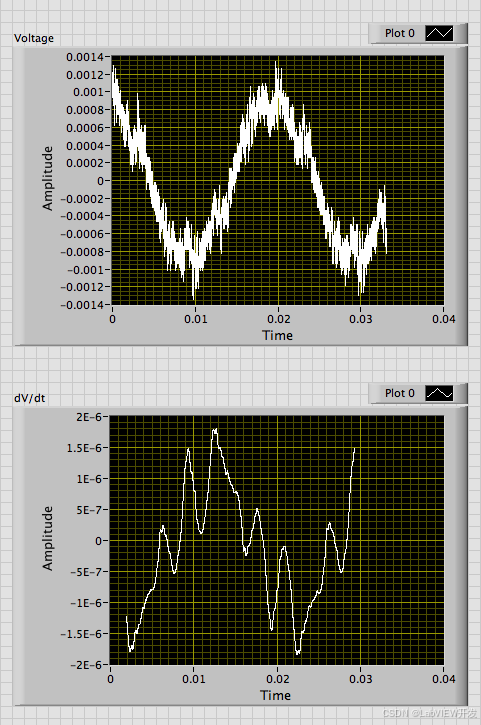

图1 从Excel数据重构得到的原始电压信号波形
二、原理与机制分析
数值微分本质上是对相邻采样点的差值除以时间间隔。当信号中混有高频噪声时，噪声幅值在原始波形中并不显眼，但微分运算会将其显著放大：噪声的快速起伏对应很大的局部斜率，使得差分结果被噪声主导，真实信号的变化趋势反而被掩盖。这就是"微分放大噪声"的经典现象，也是直接求导导致波形失真的首要原因。
除了噪声，时间轴的均匀性同样关键。若数据前段存在采样间隔dt逐步减小的现象，采样点在时间轴上不再等距，波形会出现重叠区域；此时仍按固定dt计算差分，会引入额外误差，使导数进一步混乱。因此求导之前必须先确认时间数据单调且等间隔，必要时剔除重复或递减的时间段。
针对含噪信号的求导，Savitzky-Golay方法是一种行之有效的替代方案。其原理是用一个局部多项式对滑动窗口内的一组相邻采样点做最小二乘拟合，再取该多项式在窗口中心点的解析导数近似信号导数。与直接差分相比，它把平滑与微分合二为一，既抑制了噪声，又较好地保留了信号的峰值与形状特征。算法效果主要由两个参数决定：一侧点数k（决定拟合窗口宽度）与多项式阶数。窗口越宽平滑越充分，但被截去的端点样本越多，计算耗时也显著增加，需要权衡取舍。
三、实现方法
在LabVIEW中，可通过信号处理函数板中的"Savitzky-Golay滤波系数"函数生成系数，再配合Savitzky-Golay微分器与平滑器VI完成含噪信号的一阶求导。数据源的组织方式值得特别注意：通过"从电子表格文件读取"函数读入的数据通常包含时间、电压、电流等多列，应将其整体保持为二维数组并按列索引分别取用。若误将同一列复制两份再合并，虽然程序仍可运行并输出导数，但时间轴信息缺失，绘制的图形将失去物理意义。
参数设置上，可先采用较大的一侧点数（如240）配合三阶多项式，以获得较平滑的导数，再依据信噪比与计算耗时逐步调整。需要说明的是，Savitzky-Golay方法无法对数组两端样本进行完整拟合，输出会在首尾产生空白或NaN区域，这是算法的固有行为；一侧点数越大，被截去的端点样本越多。图2展示了平滑微分后的导数波形，可见噪声已得到有效抑制。

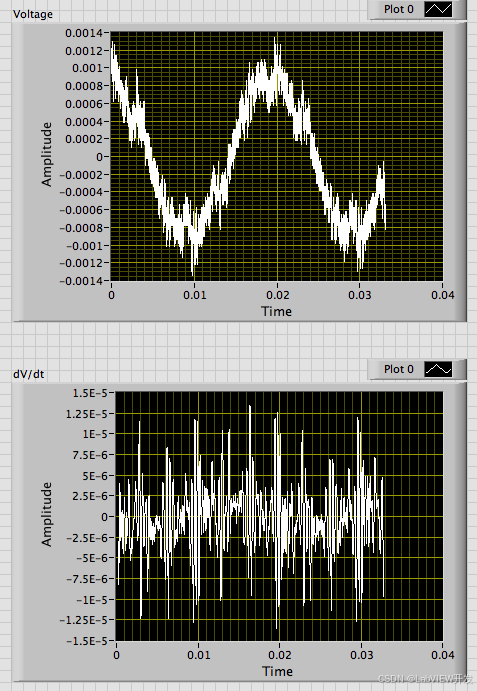

图2 经Savitzky-Golay平滑微分得到的导数波形
四、关键设计要点与易错点
第一个常见错误是数组长度不足导致的运行错误。Savitzky-Golay微分器会校验输入数组长度L与一侧点数k的关系，要求满足L大于2k+1；当一侧点数设置过大而输入样本偏少时，程序返回自定义错误（如错误-5111），提示输入数组对于所选侧点数过小。此时应减小一侧点数，或先对数据做分段处理以保证有效长度。
第二个要点是NaN值的传播问题。Savitzky-Golay微分器输出的首尾端点常为NaN，而LabVIEW中许多数值函数（如"积分 x(t)"函数）一旦输入包含NaN，整个输出就会变为NaN，表现为积分结果为空数组、曲线无法显示。正确的处理方式是使用"数组子集"（Array Subset）函数截取中间有效数据段后，再送入积分函数。需要注意的是，部分实现会以常数（如1709）作为数组子集的长度参数，该常数通常对应数据中某一特征点（如时间列最小值）的位置，更换数据后必须重新计算，否则波形会被截断或整体平移，出现"起始部分丢失、图形左移"的假象。
第三个常见误区是将NaN直接替换为0。这种做法虽然消除了错误，却会在求导结果的端点人为引入突跳，进而污染后续的积分与统计，属于不推荐的做法。正确思路是丢弃无效端点，仅对有效区间继续处理。
五、实践建议与小结
综合上述分析，从Excel数据获取含噪电压信号的一阶导数，推荐遵循以下流程：先检查时间列是否单调等间隔，必要时剔除异常段；其次用Savitzky-Golay平滑微分替代直接差分，并根据信噪比与耗时折中选择一侧点数；随后用数组子集剔除首尾NaN，得到有效导数；最后再对有效段执行积分，即可还原信号的累积量。
结果验证方面，可将导数与信号理论预期对比，或通过观察积分结果能否大致还原原始波形来判断处理链路的正确性。若应用场景对端点数据同样敏感，可查阅"Savitzky-Golay滤波系数"函数的详细帮助中关于边界点自适应处理的说明，扩展实现以保留端点样本，而非简单地接受数据截断。
数值微分的质量取决于数据质量与算法选择的共同作用。掌握微分放大噪声的特性、Savitzky-Golay参数的物理含义以及NaN在函数链中的传播规律，即可在LabVIEW中稳定地完成含噪信号的求导、滤波与积分一体化处理。
