在开发企业级审批系统时，最让团队头疼的往往不是后端逻辑的复杂性，而是前端如何直观地呈现那些错综复杂的流程规则。业务部门提出的需求千变万化：有的需要多部门并行会签，有的需要根据金额动态跳转节点，还有的要求随时调整审批人而不影响正在运行的实例。如果仅仅依靠硬编码或者配置繁琐的 JSON 文件，不仅开发效率低下，业务人员也无法直接参与流程设计，导致沟通成本极高。
很多开发者在尝试引入可视化流程引擎时，容易陷入"重后端、轻交互"的误区，最终交付的系统虽然功能完备，但操作体验生硬，用户学习成本巨大。实际上，一个优秀的审批流搭建平台，核心在于将抽象的逻辑转化为可视化的拖拽操作，让非技术人员也能轻松上手。这需要我们在前端交互、数据绑定、状态同步以及版本管理等多个维度上进行深度打磨。
本文将深入探讨从零构建一套高可用、易扩展的企业审批流可视化平台的全过程。我们将跳过理论堆砌，直接聚焦于实际开发中遇到的痛点与解决方案，从核心的拖拽交互实现到复杂的网关逻辑配置，再到生产环境的灰度发布策略。无论你是正在规划新系统的架构师，还是负责具体模块落地的前端工程师，希望这些实战经验能帮你避开坑洼，构建出真正好用的流程引擎。
① 企业审批流可视化搭建痛点解析
在传统的企业应用开发中，审批流程往往被视为后端服务的附属品。常见的做法是将流程定义写死在代码里，或者依赖数据库中的静态配置表。这种方式在项目初期看似简单快捷，但随着业务扩张，其弊端迅速暴露：每次业务流程微调都需要重新发版，测试回归周期长，且无法灵活应对突发性的组织架构调整。
更深层的痛点在于"黑盒效应"。业务人员无法直观看到流程全貌，只能凭借文档或口头描述来理解流转规则，导致需求确认阶段就埋下了大量误解的种子。当流程运行出现异常时，排查问题如同大海捞针，难以定位是哪个环节的条件判断出了问题。此外，缺乏版本控制机制使得历史流程实例与新定义的流程之间容易产生冲突，一旦上线错误配置，后果往往是灾难性的。因此，构建一个可视化、可配置、可追溯的审批流搭建平台，不再是锦上添花，而是企业数字化建设的刚需。
② 仿钉钉节点拖拽交互核心实现
要实现类似钉钉或飞书的流程设计器，核心在于打造一个流畅的画布交互体验。我们通常选择基于 SVG 或 Canvas 的技术方案，结合成熟的图形库如 LogicFlow 或 X6 进行二次开发。关键在于处理好节点（Node）与连线（Edge）的映射关系，确保用户在拖拽时能够实时感知连接状态。
在技术实现上，我们需要自定义节点渲染逻辑。每个节点不仅仅是一个图标，它内部包含了类型标识、名称、负责人配置等元数据。当用户从侧边栏拖出一个"审批节点"放置到画布时，系统应立即初始化该节点的默认属性，并监听其位置变化事件以更新坐标数据。连线的绘制则需采用贝塞尔曲线算法，保证线条平滑美观，同时在鼠标悬停时提供删除或编辑入口。
③ 复杂条件分支与网关逻辑配置
流程中最复杂的部分莫过于条件分支。业务场景常涉及多重判断，例如"金额大于 5 万且部门为财务部"才流向 CFO 审批，否则流向总监。这就要求我们的网关节点支持表达式编辑能力。
我们在设计中引入了可视化的条件配置面板。当用户点击连接线时，弹出侧边栏允许其添加多个判断条件。底层数据结构上，我们将这些条件序列化为标准的逻辑表达式树。为了降低使用门槛，不提供纯代码输入框，而是通过"字段 + 运算符 + 值"的组合方式生成条件。同时，系统需具备语法校验功能，防止出现逻辑互斥或死循环的情况。对于高级用户，也可以预留脚本模式，支持简单的 JavaScript 片段执行，以满足极度个性化的计算需求。

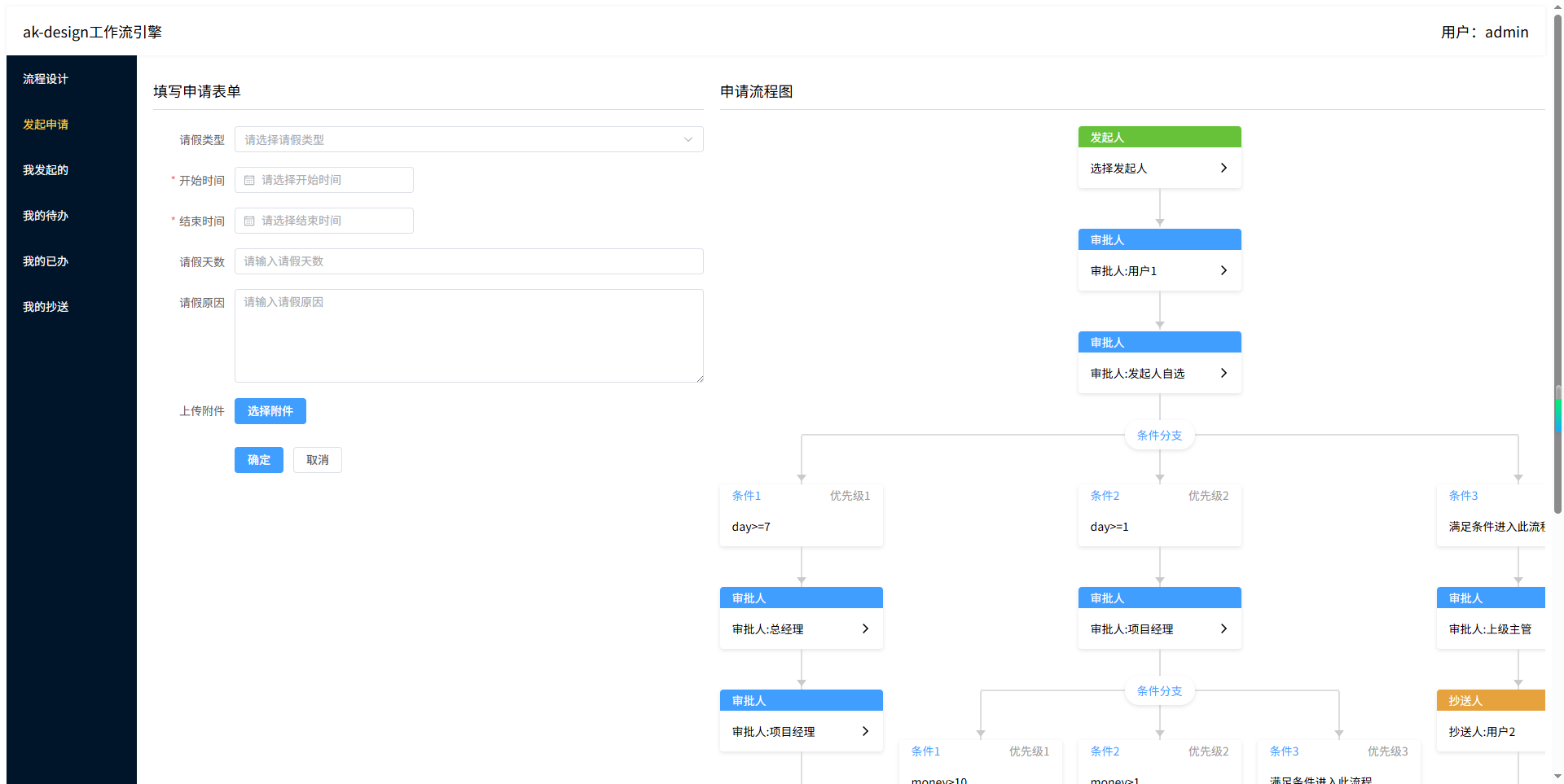

④ 动态表单与流程数据绑定方案
审批流离不开表单数据。不同的节点往往需要查看或填写不同的字段。例如，发起节点需要填写完整的申请单，而财务节点可能只需要关注"报销金额"和"发票附件"。
解决方案是采用"表单 - 流程"双向绑定机制。我们在流程设计器中集成表单设计器，允许用户为每个节点配置可见性与编辑权限。底层通过唯一的 Field ID 将表单控件与流程变量关联。当流程流转到特定节点时，引擎会自动过滤数据，只返回该节点有权操作的数据子集。这种方案既保证了数据的安全性，又避免了冗余信息的干扰。此外，还支持字段的动态显隐，即根据前序节点的输入值，实时控制当前节点表单元素的展示与否。
⑤ 多人会签与串行审批机制设计
企业审批中，"谁先审"和"怎么审"是两大核心机制。串行审批相对简单，按预设顺序依次流转即可。难点在于多人会签（Counter-sign），即需要多人同时同意才能通过，或者一人否决即终止。
我们在引擎内核中设计了灵活的计数器模型。对于会签节点，系统会记录当前已审批人数、总人数以及通过/拒绝的票数。配置时，用户可以设定通过策略，如"全员通过"、"超过半数通过"或"指定人数通过"。引擎在每次收到回调时，实时更新计数状态，一旦满足设定阈值，自动触发流转动作。此外，还考虑了"或签"模式，即多人中任意一人审批即可通过，适用于备用审批人或轮值场景。这些机制都需在数据库层面设计合理的状态表来支撑高并发下的状态一致性。
⑥ 流程版本管理与灰度发布策略
流程定义不是一成不变的。业务规则调整后，新流程上线不能影响正在进行中的旧实例。这就引入了版本管理的概念。每次发布新的流程图，系统应自动生成一个新的版本号（如 v1.0, v1.1），并将旧版本标记为"归档"。
在发布策略上，我们采用了灰度发布机制。新版本的流程可以先对特定部门或小范围用户开放，观察运行稳定性及数据准确性。只有经过验证无误后，才全量切换。对于存量实例，原则上遵循"老实例老办法，新实例新办法"的策略，即已经发起的流程继续按照原版本流转直至结束，新发起的流程则套用最新版本。这需要引擎在启动实例时，精确锁定当时生效的流程定义快照，确保历史数据的可追溯性和逻辑闭环。
⑦ 自定义节点扩展与插件开发
标准化的节点无法满足所有企业的特殊需求。某些行业可能需要对接专门的 ERP 系统，或者执行特定的加密验签操作。为此，平台必须提供强大的插件扩展能力。
我们定义了标准的节点接口规范（SPI），允许开发者通过编写 JavaScript 插件来扩展节点行为。插件可以拦截流程的生命周期事件，如"节点进入前"、"任务完成后"等，在其中注入自定义逻辑。例如，开发一个"合同盖章节点"，插件内部调用电子签章服务，完成后再通知流程引擎继续流转。插件市场机制可以让不同团队共享通用组件，减少重复造轮子。同时，沙箱环境的隔离确保了第三方插件的运行不会破坏主引擎的稳定性。
⑧ 移动端适配与实时状态同步
随着移动办公的普及，审批操作大量发生在手机端。可视化搭建平台虽然主要在 PC 端使用，但其生成的流程必须在移动端完美运行。这意味着流程引擎必须是前后端分离的，移动端通过 API 获取任务列表和执行操作。
在状态同步方面，我们利用了 WebSocket 技术实现实时推送。当审批人在 PC 端完成了操作，移动端用户的待办列表应立即刷新，无需手动下拉。对于复杂的流程图预览，移动端受限于屏幕尺寸，不能直接照搬 PC 端的画布，而是需要服务端生成简化的线性视图或缩略图，重点展示当前节点及上下游关系，确保在小屏上的可读性。
⑨ 流程运行监控与异常阻断处理
流程上线后，运维监控至关重要。我们需要实时监控流程的流转效率，识别卡顿节点。例如，某个审批节点平均耗时远超其他节点，可能意味着该岗位人手不足或规则不合理。
系统内置了异常阻断机制。当检测到非法操作（如重复提交、数据校验失败）或外部依赖服务超时，引擎应立即挂起当前实例，防止错误扩散，并发送告警通知管理员。同时，提供"人工干预"接口，允许授权人员在后台强制跳转节点、撤回任务或终止异常实例，作为自动化流程的最后兜底手段。所有的干预操作都必须留痕，计入审计日志。
⑩ 从原型到生产环境的落地验证
从 Demo 到生产环境，最大的挑战在于性能与兼容性。在原型阶段，我们可能只关注功能实现，但在生产环境，必须考虑高并发下的数据库锁竞争、大流程实例的内存占用等问题。
落地验证阶段，建议先进行全链路压测，模拟真实业务高峰期的请求量，优化 SQL 查询索引和缓存策略。同时，组织业务人员进行 UAT（用户验收测试），重点验证边界条件和异常场景。只有在经过多轮迭代修复，且监控指标稳定达标后，方可正式切流。记住，一个成功的审批流系统，不仅是代码的堆砌，更是对企业业务逻辑的深刻理解和持续优化的结果。通过可视化的手段降低门槛，通过严谨的架构保障稳定，才能真正赋能企业的高效运转。
