OpenHarmony源码树解剖—【万物智能之开源鸿蒙OpenHarmony系统实战开发系列教程】

编译命令还没敲，先认路。今天把源码树摊开：你改的文件会进哪张镜像。改错目录、刷错分区，表现都是「我改了，板上没反应」。

改了一行设备树，./build.sh 退出码 0，镜像也刷进去了，板上 /proc/device-tree 还是昨天的内容。再改一份 init 脚本，这次连镜像时间戳都没动。第三回改触摸的 HCS，只刷了 vendor，坐标照样歪。

这三件事看起来像三只不同的虫子，其实是同一件事：你改的文件，和你刷的那张分区，不在一条管子上。 开源鸿蒙这棵树不是「一个 rootfs 打进去就算数」。内核、设备树、用户态驱动配置、系统应用、init、fstab，各自进不同的 img。编译系统还在中间做了一份拷贝。你改源码目录，不等于改到了那份拷贝，更不等于改到了板子正在读的分区。

产品名按源码写：rk3568_evb。板级路径 device/board/rk/rk3568_evb/。内核 Linux 5.10 aarch64，用户态 32 位 musl。你工程里产品名不同，对着换。

官方仓库布局可以对照：源码获取。下面按「改哪里 → 进哪张镜像 → 怎么验」摊开，不按仓库 README 的字母表走。

---

1. 先把现象钉死：exit 0 只说明构建脚本没崩

全量编完，日志最后一行经常是 build success 之类。它的意思是 ninja 认为该跑的 target 都跑完了。它不保证：

• 你改的那个 .dts 被编进了 dtb
• 你改的那个 .hcs 被编进了内核 Image 或 vendor
• 你刷进去的那张 img，就是这次刚生成的那张
• 板子启动时读的，就是你刷的那张

分层看，失败通常停在其中一层：

你改的文件
    ↓  构建系统看见了吗？（GN sources / checkpoint）
out/ 里的中间拷贝
    ↓  真的重编了吗？（时间戳、hcb、.config）
packages/phone/images/*.img
    ↓  打包脚本同步了吗？（pack_update 里可能是旧文件）
你刷进板子的分区
    ↓  启动时读的是这块介质吗？（SD / eMMC，resource vs boot_linux）
板上正在跑的那份

后面几篇分别写编译、打包、刷机、启动。这篇只回答一个问题：源码树里每个目录，默认会流进哪张镜像。认路比认命令值钱。

---

2. 整棵树只需要记住这几块

源码根目录下面东西很多。日常改板，真正会进镜像的，集中在这几处：

OpenHarmony/
├── kernel/linux/
│   ├── linux-5.10/                  # 内核源，aarch64
│   ├── patches/linux-5.10/
│   │   └── rk3568_patch/            # 芯片补丁，构建时打进 linux-5.10
│   └── config/linux-5.10/           # 碎片 defconfig，不是你 menuconfig 的那份
├── device/board/rk/rk3568_evb/
│   ├── kernel/                      # 板级 DTS、板级驱动、build_kernel.sh、logo
│   ├── cfg/                         # init / fstab
│   ├── loader/                      # MiniLoader、打包三件套、空分区占位
│   ├── camera/                      # 相机 IQ / 板级 camera 部件
│   └── audio/                       # 音频策略、板级 json
├── vendor/rk/rk3568_evb/
│   └── hdf_config/
│       ├── khdf/                    # 编进内核 Image
│       └── uhdf/                    # 打进 vendor.img
├── device/product/rk/rk3568_evb/    # 产品 json、要编哪些部件
├── drivers/hdf_core/                # HDF 框架，khdf 链进内核
├── drivers/peripheral/              # 显示 / 输入 / 音频 / 相机 HAL，多半进 vendor
├── base/                            # 系统服务、部分系统应用，进 system.img
├── foundation/                      # 窗口、图形、电话一类，进 system.img
├── applications/                    # 桌面、设置、部分预装，进 system.img
└── out/
    ├── kernel/
    │   ├── src_tmp/linux-5.10/      # 打过补丁的内核工作树
    │   ├── OBJ/linux-5.10/          # KBUILD_OUTPUT，.config / Image / dtb
    │   └── checkpoint/              # 「内核变没变」的判决书
    └── rk3568_evb/packages/phone/images/   # 各分区镜像，打包的输入

还有 prebuilts/（clang、hap-sign-tool）、build/（GN 规则）、third_party/。那些你很少改。改了 third_party 里某个 so，产物进 system 还是 vendor，看那个部件的 install_images，不要猜。

用户态是 32 位 musl。板上动态链接器是 /system/lib/ld-musl-arm.so.1，没有 aarch64 的 ld-linux。你在内核目录里用 aarch64 clang 编 .ko 没问题；你在用户态目录里编一个「随便写的诊断程序」，必须走 armv7-unknown-linux-ohos-clang，并且 --dynamic-linker=/system/lib/ld-musl-arm.so.1。编成 64 位 ELF，hdc file send 能送上去，一执行 No such file or directory------那是解释器路径不存在，不是文件没送过去。

---

3. 内核三份目录，别改错那一份

内核不是「一个 linux-5.10 目录」这么简单。构建时会拷、会打补丁、会另开 OBJ。三份目录职责不同。

3.1 kernel/linux/linux-5.10/：上游 + 开源鸿蒙合入的那份

这是 git 里的内核源。GN 的内核 action 把 sources 指到这里。你在这里改 drivers/xxx.c，ninja 看得到 ，下次 ./build.sh 会认为内核变了。

不要在这里改板级设备树。板级 dts 不从这里出发，从 device/board/rk/rk3568_evb/kernel/ 出发，构建脚本拷进来。你在 linux-5.10/arch/arm64/boot/dts/rockchip/ 里直接改，下次 copy_and_patch 一跑，板级那份会盖过来，或者反过来你的改动被当成「内核源改动」进了 git 脏状态，两头都不干净。

3.2 kernel/linux/patches/linux-5.10/rk3568_patch/：芯片补丁

构建把 linux-5.10 拷到 out/kernel/src_tmp/ 之后，按清单把这里的 patch 打进去。RK3568 的 DRM、ISP、PCIE PHY、一些 staging 网卡，经常以补丁形式存在，而不是直接合进 git 源。

ls kernel/linux/patches/linux-5.10/rk3568_patch | head
# 典型名字像：
# 0001-drm-rockchip-vop2-....patch
# 0012-net-usb-cdc_ncm-....patch

改补丁和改源码等效，但有两个坑。第一，补丁是对「拷贝后的树」打的，你若已经在 src_tmp 里手改过同一文件，patch 会 reject，构建停在 patch -p1。第二，cdc_ncm.c 这类文件，开源鸿蒙补丁从 struct usbnet 里删了 rx_speed / tx_speed，公版驱动还在访问这两个字段。板级 overlay 通常另给一份改过的 cdc_ncm.c 覆盖进去。补丁没打上、覆盖没做，内核编到 USB 网卡就报：

error: no member named 'rx_speed' in 'struct usbnet'

这不是网卡没插，是编译期。

自己加补丁，编号接在现有最大号后面，让 build_kernel.sh 的循环能扫到。打补丁的代码大致是：

# build_kernel.sh 里常见的形态，路径按你树里的为准
PATCH_DIR="$ROOT/kernel/linux/patches/linux-5.10/rk3568_patch"
cd "$SRC_TMP/linux-5.10"
for p in $(ls "$PATCH_DIR"/*.patch 2>/dev/null | sort); do
    echo "apply $(basename $p)"
    patch -p1 --forward --dry-run < "$p" >/dev/null 2>&1 || {
        echo "REJECT: $p"
        exit 1
    }
    patch -p1 --forward < "$p"
done

src_tmp 是打补丁后的工作树。下次构建若判定「内核没变」，这份树会留着，补丁不会重打。这就是为什么你改了 patch 目录，有时镜像里还是旧内核------checkpoint 说没变，拷贝和打补丁整段被跳过。

3.3 out/kernel/src_tmp 和 out/kernel/OBJ：干活的地方

路径	是什么	能手改吗
`out/kernel/src_tmp/linux-5.10`	拷贝 + 打过补丁 + 拷过板级 dts/驱动的工作树	只为了「这一次增量 make」，下次 copy 会盖
`out/kernel/OBJ/linux-5.10`	`KBUILD_OUTPUT`，`.config`、`vmlinux`、`Image`、dtb、`certs/`	不要当权威源。menuconfig 改它，下次合成会丢
`out/kernel/checkpoint`	`last_build.info` 一类，给 `is_kernel_change` 用	删它 = 强制认为内核变了

增量编内核、编单个 .ko，命令都在 src_tmp 上跑，输出进 OBJ：

ROOT=/path/to/OpenHarmony
export PATH=$ROOT/prebuilts/clang/ohos/linux-x86_64/llvm/bin:$PATH
export KBUILD_OUTPUT=$ROOT/out/kernel/OBJ/linux-5.10
cd $ROOT/out/kernel/src_tmp/linux-5.10

make LLVM=1 LLVM_IAS=1 CROSS_COMPILE=aarch64-linux-gnu- ARCH=arm64 \
     Image -j$(nproc)

编完，Image 在 OBJ 里：

ls -l $KBUILD_OUTPUT/arch/arm64/boot/Image
# 再打进 boot_linux.img，不是到此就能刷

不要在 OBJ 里改源码。 OBJ 是 out-of-tree 编译目录，.c 不在这里。改 dts 要改板级那份，再拷进 src_tmp，或者改 src_tmp 里对应文件后立刻 make dtbs。src_tmp 里的 dts 是副本，权威在 device/board/rk/rk3568_evb/kernel/。

---

4. defconfig 有四层，menuconfig 只动最上面那层

「我 menuconfig 勾过了」和「下次全量还在」是两件事。四层从底到顶：

层 1  kernel/linux/config/linux-5.10/.../arch/arm64_defconfig
      git 里的产品碎片，copy 的起点

层 2  src_tmp 里合成出来的 rockchip_linux_defconfig
      merge_config / 拷贝 / 补丁改过的那份「即将 make defconfig 的源」

层 3  OBJ/.config
      这一次 make 真正读的。menuconfig 改的是它

层 4  device/board/rk/rk3568_evb/kernel/build_kernel.sh
      MERGED_CFG 段。每次内核重建都会再跑一遍的幂等注入
      这才是「下次合成还会在」的那一层

只改层 3，下次 make defconfig 或脚本重新 merge，勾掉的又回来，勾上的又没了。只改层 1 不改层 4，脚本若按自己的清单覆盖，你加的 CONFIG_FOO=y 会被冲掉。只改层 4 不删 checkpoint，脚本根本不跑，OBJ 继续用旧 .config。

写入层 4 要幂等，已经是 =y 不要再 append 出两行：

# device/board/rk/rk3568_evb/kernel/build_kernel.sh  MERGED_CFG
CFG="$KERNEL_SRC/arch/arm64/configs/rockchip_linux_defconfig"

set_y() {
    local k="$1"
    if grep -q "^${k}=y" "$CFG"; then
        return 0
    fi
    if grep -q "^# ${k} is not set" "$CFG"; then
        sed -i "s/^# ${k} is not set/${k}=y/" "$CFG"
    else
        echo "${k}=y" >> "$CFG"
    fi
}

set_y CONFIG_GPIO_WATCHDOG
set_y CONFIG_CFI_PERMISSIVE
set_y CONFIG_I2C_CHARDEV
set_y CONFIG_USB_VIDEO_CLASS

编完对三处，缺一处就是没进：

# 层 1 碎片
grep GPIO_WATCHDOG kernel/linux/config/linux-5.10/*/arch/arm64_defconfig

# 层 3 真正编译用
grep '^CONFIG_GPIO_WATCHDOG' out/kernel/OBJ/linux-5.10/.config

# 符号在不在 Image 里（=y 才有；=m 在 .ko 里）
strings out/kernel/OBJ/linux-5.10/vmlinux | grep -i gpio_wdt | head

.config 是 =y 而 vmlinux 里没有符号：合成了但没重链。删 checkpoint 再编。.config 仍是 is not set：层 4 没跑，或 Kconfig 本身 depends on 不允许 =y。

GN 的内核 action 不跟踪 device/board/。只改 build_kernel.sh、只改板级 dts，ninja 可能判定内核没变，层 4 整段跳过。强制重跑：

rm -rf out/kernel/checkpoint
./build.sh --product-name rk3568_evb --ccache

---

5. 板级目录：一个产品真正和公版分道的地方

device/board/rk/rk3568_evb/ 是你最常改的树。子目录和镜像的对应，比记 GN target 名有用。

device/board/rk/rk3568_evb/
├── kernel/
│   ├── rk3568-evb-linux.dts         # 板级设备树（文件名按你树里的为准）
│   ├── *.c / *.h                    # 板级驱动，构建时拷进 src_tmp
│   ├── build_kernel.sh              # 拷贝、打补丁、合成 defconfig、编 Image、打 boot_linux / resource
│   ├── logo.bmp / logo_kernel.bmp   # 进 resource.img，不是进 boot_linux 才亮
│   └── certs/                       # 模块签名永久钥匙
├── cfg/
│   ├── init.rk30board.cfg           # 生效的 init，后缀必须是 rk30board
│   ├── init.rk30board.usb.cfg
│   ├── fstab.rk30board              # 二阶段挂载，进 vendor
│   ├── fstab.required               # 一阶段挂载，进 ramdisk
│   └── BUILD.gn
├── loader/
│   ├── MiniLoaderAll.bin
│   ├── parameter.txt                # 有的树放 images 构建产物，有的放这里当源
│   ├── afptool / rkImageMaker / package-file
│   └── prebuilt-images/             # misc / bootctrl / chip_ckm / eng_chipset 空镜像
├── camera/                          # IQ、module 信息，多半进 vendor
├── audio/                           # 板级音频 json，多半进 vendor
└── BUILD.gn                         # part_name、install_images

build_kernel.sh 才是板级内核的总开关。它通常会做这些事（具体行号按你的脚本，逻辑一样）：

# 伪代码，对着你的 build_kernel.sh 看
copy_kernel_source          # linux-5.10 → src_tmp
apply_rk3568_patch          # patches/linux-5.10/rk3568_patch
copy_board_dts_and_drivers  # device/board/.../kernel/* → src_tmp 对应位置
merge_and_inject_defconfig  # 层 1 + MERGED_CFG → rockchip_linux_defconfig
make Image dtbs             # 输出到 OBJ
pack_boot_linux_ext2        # Image + extlinux.conf + ramdisk → boot_linux.img
pack_resource               # rk-kernel.dtb + logo*.bmp → resource.img
cp boot_linux.img resource.img MiniLoaderAll.bin uboot.img \
   → out/rk3568_evb/packages/phone/images/

板级驱动不要直接丢进 git 的 kernel/linux/linux-5.10/drivers/。放 device/board/rk/rk3568_evb/kernel/，让脚本拷。理由很具体：内核源每次 copy_and_patch 会从干净树重新来一份，你手改 linux-5.10 要么进了 git 变成「对所有产品生效」，要么下次 copy 被冲掉。

cfg/ 进哪张镜像看 BUILD.gn 的 install_images：

ohos_prebuilt_etc("fstab_required") {
  source = "fstab.required"
  install_images = [ "ramdisk" ]
  part_name = "rk3568_evb"
}

ohos_prebuilt_etc("fstab_rk30board") {
  source = "fstab.rk30board"
  install_images = [ "chipset_base_dir" ]   # 即 vendor
  part_name = "rk3568_evb"
}

ohos_prebuilt_etc("init_rk30board") {
  source = "init.rk30board.cfg"
  install_images = [ "chipset_base_dir" ]
  part_name = "rk3568_evb"
}

part_name 必须是这个产品在 json 里登记过的部件名，乱写一个 product_rk3568_evb，构建期可能过，安装期文件不进 vendor。改完 init 不必清内核；ninja 跟踪 ohos_prebuilt_etc 的 source。

---

6. ohos.boot.hardware=rk30board，只认这个后缀

设备树 cmdline 里有：

chosen {
    bootargs = "console=ttyS2,1500000n8 androidboot.hardware=rk30board \
                hardware=rk30board ...";
};

跑起来之后：

# param get ohos.boot.hardware
rk30board

init 用这个字符串拼文件名。system/etc/init.cfg 里类似：

import /vendor/etc/init.${ohos.boot.hardware}.cfg
mount_fstab /vendor/etc/fstab.${ohos.boot.hardware}

展开就是：

/vendor/etc/init.rk30board.cfg
/vendor/etc/fstab.rk30board

init.rk3568.cfg、fstab.rk3568、init.rk3568_evb.cfg 都可以在源码树里活得好好的，开机不理它们 。这不是文档写错，是这颗产品从公版 SD 方案继承了 rk30board 这个 hardware 名，一直没改 bootargs。

改 console、改 chmod、改开机自启服务，文件名必须带 rk30board。验源码：

grep -n 'rk30board' device/board/rk/rk3568_evb/cfg/*
grep -n 'ohos.boot.hardware' system/core/init/init.cfg \
    device/board/rk/rk3568_evb/cfg/ -r

验板上：

# ls /vendor/etc/init.rk30board.cfg /vendor/etc/fstab.rk30board
# grep start /vendor/etc/init.rk30board.cfg | head

你若在 init.rk3568.cfg 里加了 start console，串口能看 dmesg、敲回车没人理，就是这个后缀。

---

7. HDF 配置：khdf 进内核，uhdf 进 vendor

vendor/rk/rk3568_evb/hdf_config/ 分成两棵树，长得很像，进的镜像完全不同。

vendor/rk/rk3568_evb/hdf_config/
├── khdf/
│   ├── hdf.hcs                 # 顶层，几乎全是 #include
│   ├── device_info/
│   ├── input/
│   ├── lcd/
│   ├── audio/
│   ├── camera/
│   └── platform/
└── uhdf/
    ├── device_info.hcs
    └── ...                     # 用户态 host 读的

khdf 经 hc-gen 变成 C 数组，链进 vmlinux，最后进 boot_linux.img。触摸芯片驱动、部分音频、部分 panel 入口，开机读的是这份。

uhdf 变成 hdf_default.hcb，放进 /vendor/etc/hdfconfig/，进 vendor.img。composer、部分用户态 host 读这份。

改 khdf 只刷 vendor，等于没改。改 uhdf 只刷 boot_linux，同样没改。触摸分辨率写在 khdf 的 input_config.hcs 里，这是最常见的「我改了 HCS 怎么没反应」。

khdf 的 make 依赖只盯顶层 hdf.hcs。你改 input_config.hcs，顶层一行不动，make 认为没变，继续链上次的 hex。板级 build_kernel.sh 编内核前应该无条件删：

rm -f vendor/rk/rk3568_evb/hdf_config/khdf/hdf.hcb
rm -f vendor/rk/rk3568_evb/hdf_config/khdf/hdf_hcs.hcb
find out/kernel -name 'hdf_hcs_hex.c' -o -name 'hdf_hcs_hex.o' \
    | xargs --no-run-if-empty rm -f

uhdf 是另一对，别删混：

rm -f out/rk3568_evb/gen/vendor/rk/rk3568_evb/hdf_config/uhdf/hdf_default.hcb
rm -f out/rk3568_evb/packages/phone/vendor/etc/hdfconfig/hdf_default.hcb
rm -f out/rk3568_evb/packages/phone/images/vendor.img

编完在 Image 里搜字符串，搜到才算 khdf 真进去了：

grep -a "HDF_TOUCH_GT911" out/kernel/OBJ/linux-5.10/arch/arm64/boot/Image | head
grep -a "solutionX"       out/kernel/OBJ/linux-5.10/arch/arm64/boot/Image | head

HDF 的模型和 HCS 语法，配置那篇写。这里只要记住分流。

---

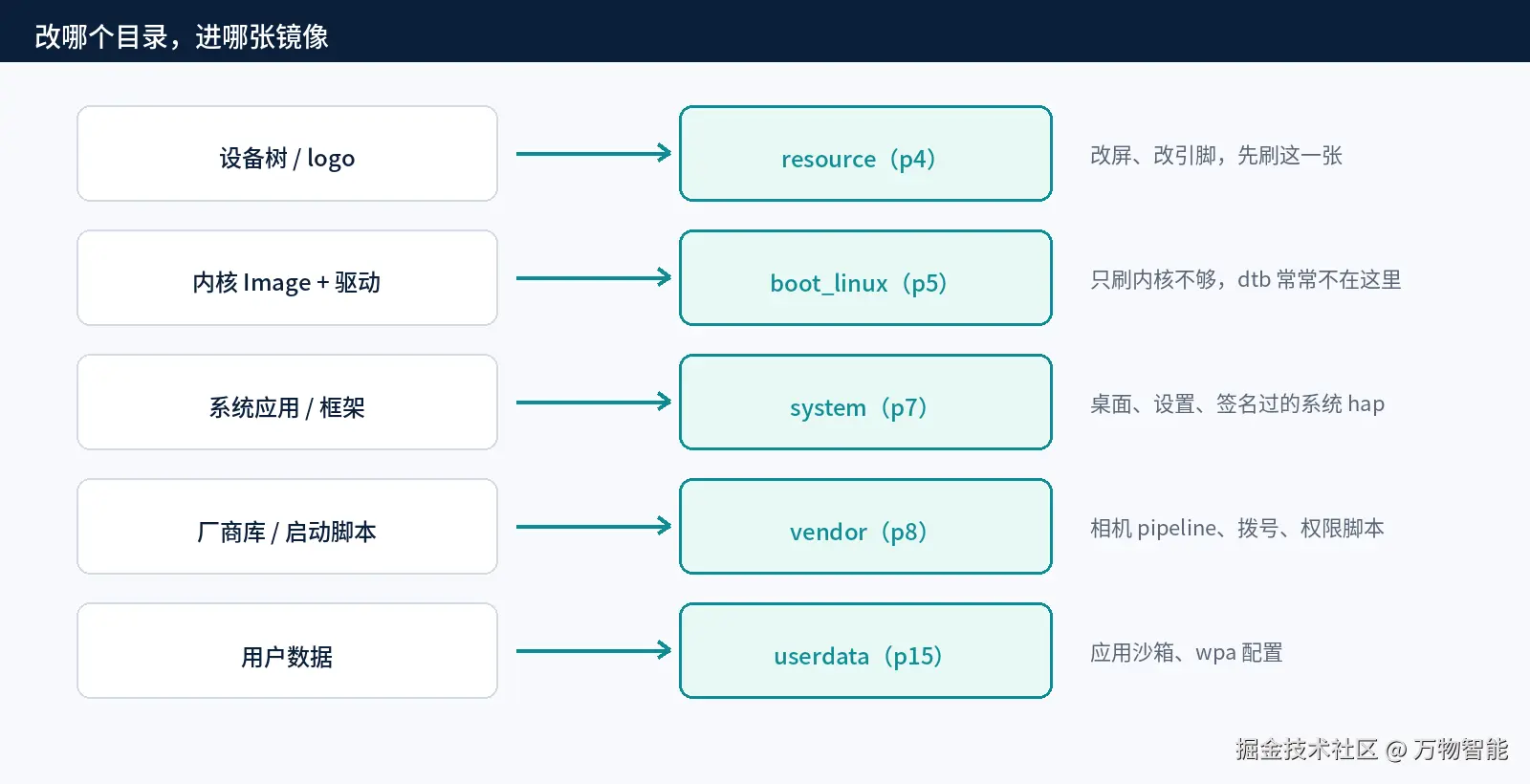

8. 改什么，进哪张镜像

这张表是这篇的中心。刷机之前对一下，少刷一张没用的、少漏一张有用的。

你改了什么	权威路径	进哪张镜像	板上谁读	还要刷
板级 dts	`device/board/rk/rk3568_evb/kernel/*.dts`	resource.img 里的 `rk-kernel.dtb`；boot_linux 里也有一份 toybrick.dtb，开机不认它当主 dtb	U-Boot 从 **resource** 取出 dtb 传给内核	**resource + boot_linux**，SD 启动时 eMMC 的 p4/p5 也建议写
内核 `.c` / Kconfig / defconfig	`kernel/linux/linux-5.10` 或板级 kernel/ + MERGED_CFG	boot_linux.img	内核	boot_linux；改显示相关 dts 仍要 resource
khdf HCS	`vendor/rk/rk3568_evb/hdf_config/khdf/`	boot_linux.img（链进 Image）	内核态 HDF	boot_linux
uhdf HCS、vendor 脚本、相机 IQ、音频 json	`vendor/rk/...`、`device/board/.../camera` `audio`	vendor.img	用户态 host / init 从 /vendor 读	vendor
`fstab.required`	`device/board/rk/rk3568_evb/cfg/`	ramdisk.img（也常被打进 boot_linux 的 extlinux/）	一阶段 init	ramdisk / 整包；只刷 vendor 不够
`fstab.rk30board`、`init.rk30board.cfg`	同上 cfg/	vendor.img	二阶段 init	vendor
系统应用、foundation、powermgr json	`applications/` `foundation/` `base/`	system.img	BMS / 各 SA	system；首启签名校验，单刷有时跳过
MiniLoader / DDR 固件	`device/board/rk/rk3568_evb/loader/`	MiniLoaderAll.bin，在整包最前面	BootROM	整包；SDDiskTool 会覆盖卡上 loader 区
U-Boot	板级 u-boot 或预置 uboot.img	uboot.img	MiniLoader 之后	uboot 分区或整包
logo.bmp	板级 kernel/	resource.img	U-Boot	resource，不必动内核
空分区 misc 等	loader/prebuilt-images/	对应 img，打包时补齐	U-Boot 看 misc 是否全零	整包；misc 非零可能进 recovery

显示相关的 dts 为什么强制刷 resource：U-Boot 的 bootrkp 从 resource 分区 取出 rk-kernel.dtb 和 logo。boot_linux 是一个 ext2，里面有 Image、extlinux.conf、有时还有一份 dtb，那份 dtb 不是开机生效的那份。只刷 boot_linux，/proc/device-tree 可以一动不动。设备树那篇把缓存和反编译写完。这里先建立映射。

---

9. out/.../images/ 才是打包的输入

全量编完，分区镜像落在：

out/rk3568_evb/packages/phone/images/
├── boot_linux.img
├── resource.img
├── system.img
├── vendor.img
├── ramdisk.img
├── userdata.img
├── MiniLoaderAll.bin
├── uboot.img
├── parameter.txt
├── updater.img
├── sys_prod.img
├── chip_prod.img
├── eng_system.img
├── misc.img              # 构建不一定生成，缺了从 loader/prebuilt-images 补
├── bootctrl.img
├── chip_ckm.img
└── eng_chipset.img

./build.sh 不 等于可刷整包已经躺在桌面上。它停在这些零散 img。pack_update_img.sh 再把它们合成 RKFW。打包脚本若从 images/ 拷到 pack_update/Image/，你只更新了 images/boot_linux.img、忘了拷，打出来的整包还是上一份 boot_linux。

验时间戳，不要只信文件名：

IMG=out/rk3568_evb/packages/phone/images
ls -l --time-style=long-iso $IMG/boot_linux.img $IMG/resource.img \
    $IMG/vendor.img $IMG/system.img $IMG/ramdisk.img
stat $IMG/boot_linux.img | grep Modify

时间是两小时前、你十分钟前才改完 dts，这份 boot_linux 就不是这次的。回去看 checkpoint 和 build_kernel.sh 有没有跑。

---

10. 用户态 32 位，内核 64 位，产物别混

这不是题外话，是「改了 native 目录却进不了板」的常见原因。

# 板上
# uname -m
aarch64
# ls /system/lib/ld-musl-arm.so.1
/system/lib/ld-musl-arm.so.1
# ls /system/lib64 2>/dev/null | head
# file /system/bin/init
init: ELF 32-bit LSB ... ARM, ... interpreter /system/lib/ld-musl-arm.so.1

内核和 .ko：aarch64，clang 的 aarch64-linux-gnu 或 LLVM ARCH=arm64。 用户态 bin / so / hap 里的 .so：armv7，musl，动态链接器必须是板上那条路径。

自己写一个丢 /data 的小工具：

# 错：宿主机 gcc，或 aarch64-linux-gnu-gcc 静态/动态混用
# 对：
OHOS_SDK=/path/to/OpenHarmony
CC=$OHOS_SDK/prebuilts/clang/ohos/linux-x86_64/llvm/bin/clang
$CC --target=arm-linux-ohos -march=armv7-a \
    -fuse-ld=lld \
    -Wl,--dynamic-linker=/system/lib/ld-musl-arm.so.1 \
    -o gpio_dump gpio_dump.c
file gpio_dump
# ELF 32-bit LSB executable, ARM, EABI5 ... interpreter /system/lib/ld-musl-arm.so.1

file 看到 ARM aarch64 或 interpreter 指向 /lib/ld-linux-aarch64.so.1，送上去必挂。这个工具本身不进任何官方镜像，但你若把它写进 device/board/... 的 BUILD.gn 当 ohos_executable，GN 会按产品的用户态 abi 编，那才省事。

---

11. 一次对照：改 dts 之后，源码、out、镜像、板，四份要一致

假设你在板级 dts 里把 &hdmi { status = "disabled"; }; 改成了 okay。期望板上 /proc/device-tree 里对应节点是 okay。对照顺序：

BOARD=device/board/rk/rk3568_evb/kernel
# 1) 权威源
grep -n -A2 '&hdmi' $BOARD/*.dts

# 2) src_tmp 副本，构建脚本应拷过来
grep -n -A2 '&hdmi' out/kernel/src_tmp/linux-5.10/arch/arm64/boot/dts/rockchip/*.dts

# 3) 编出来的 dtb，反编译看 status
DTB=$(find out/kernel/OBJ/linux-5.10 -name '*rk3568*evb*.dtb' | head -1)
dtc -I dtb -O dts "$DTB" 2>/dev/null | grep -A6 'hdmi@' | head -20

# 4) resource.img 里那份 rk-kernel.dtb 才是 U-Boot 交给内核的
mkdir -p /tmp/res && cd /tmp/res
# resource_tool 若在树里：
resource_tool --unpack --image=$OLDPWD/out/rk3568_evb/packages/phone/images/resource.img
dtc -I dtb -O dts rk-kernel.dtb 2>/dev/null | grep -A6 'hdmi@' | head -20

四份里只要有一份还是 disabled，刷进去也是 disabled。最常见的是 1 改了、2 没拷（checkpoint 跳过）、或者 2、3 对了，4 是旧 resource------你只把 boot_linux 刷进了 p5。

板上最后一问：

# cat /proc/device-tree/hdmi@fe0a0000/status
# 或找实际节点名
# find /proc/device-tree -name status | xargs grep -l okay | grep -i hdmi

/proc/device-tree 是当前内核拿到的 dtb，不是源码，不是 out。它才是生效证据。

---

12. 失败判断：改了却没进镜像，按这张单子过

ninja 很快结束，images 时间戳旧。 GN 没看见你的文件。板级 dts / build_kernel.sh / khdf 子 hcs 都不在内核 action 的 sources 里。删 out/kernel/checkpoint，必要时 rm -rf out/kernel/src_tmp/linux-5.10/boot_linux。

exit 0，Image 里 grep 不到你加的字符串。 khdf 缓存，或 .c 没链进。strings vmlinux | grep 你的符号。没有就别刷。

Image 对了，板上 /proc/device-tree 不对。 刷了 boot_linux 没刷 resource，或刷了 SD 的 p4、U-Boot 从 eMMC 的 p4 取 dtb。

vendor 时间戳新，触摸还是旧分辨率。 分辨率在 khdf，不在 uhdf。刷错分区。

init 改了没反应。 改的是 init.rk3568.cfg。hardware 是 rk30board。

自己编的小工具 No such file or directory。 32/64 位或动态链接器。file 看 interpreter。

干净机 rm -rf out 之后打包缺 afptool / misc.img。 这三件套和空分区不在 ./build.sh 的产物里，在 device/board/rk/rk3568_evb/loader/。打包那篇写脚本怎么同步。

改了 applications/ 下某个系统应用，单刷 system 后桌面图标没变。 BMS 数据库还在 userdata。整包或清 data 才按新 hap 装。那是应用签名那条线，和源码树映射无关，但常被当成「system.img 没编进去」。先 debugfs 或 md5sum 对镜像里的 hap，再怀疑 BMS。

对镜像里的 hap：

debugfs -R 'ls /app' out/rk3568_evb/packages/phone/images/system.img
# 或
debugfs -R 'dump /app/com.ohos.settings/Settings.hap /tmp/Settings.hap' \
    out/rk3568_evb/packages/phone/images/system.img
md5sum /tmp/Settings.hap

和板上 /system/app/.../Settings.hap 的 md5 比。镜像里已经是新的、板上是旧的，是刷机介质刷错；镜像里就是旧的，是构建没跟踪到应用源码（系统应用很多是 prebuilt，ninja 只 COPY）。

---

改文件之前先问两句：它进哪张 img？板上启动时读哪张分区？两句都有答案，再动手。答案来自这张树，不来自文件名看起来像不像「内核」。

---

系列第 7 篇　·　芯片：瑞芯微 RK3568　·　OpenHarmony 4.1（API 11）　·　Linux 5.10
