**阅读时间：**约8分钟
**适用人群：**使用 NI LabVIEW 对 AIM-TTi CPX400 系列双通道可编程直流电源进行自动测试与远程控制的测试工程师、LabVIEW 开发者，以及初次接触 VISA 仪器驱动安装与通信排障的工程人员。
一、背景与问题现象
AIM-TTi 的 CPX400 系列双通道可编程直流电源（含 CPX400DP 等型号）具备较高的输出功率、可编程的电压电流设定值以及数字远程控制接口，广泛用于实验室供电、产品老化测试和自动测试系统。将这类电源接入由 NI 硬件与 LabVIEW 构成的测控平台，是自动化测试中非常普遍的需求。
然而在实际集成过程中，开发者常常会遇到三类高度相似的问题。第一类是驱动安装完成后，函数选板中始终找不到对应的仪器驱动，安装过程虽然没有任何报错，但重启工程后依然看不到驱动图标。第二类是官方示例程序初次运行正常，能够成功开启或关闭期望的输出电压，但在多次操作之后突然失效，并伴随 VISA 层错误出现。第三类是程序根本无法完成初始化，运行时报出"设备或资源在系统中不存在"之类的提示，电源完全不受控制。
从错误编号来看，最常见的是 VISA 错误码 0xBFFF0000，对应"未知的系统错误"；以及错误码 0xBFFF0011，对应"位置信息不足，或设备与资源在系统中不存在"。这两类错误的表象不同，但根源大多集中在 VISA 资源寻址、驱动安装完整性以及会话管理这三个环节上。
二、原理与机制分析
LabVIEW 与仪器之间通常经由 VISA 层完成底层通信。CPX400 的仪器驱动本质上是一组封装了 VISA 读写操作与 SCPI 命令字符串的 VI 集合，对外提供初始化、配置电压电流、控制输出开关、读取测量值等高层函数。开发者不需要直接接触底层协议，只需在程序框图中调用这些驱动 VI 并连线参数即可。
驱动安装的实质，是把包含这些 VI 的文件（库文件与示例程序）复制到 LabVIEW 安装目录下的 instr.lib 文件夹中，例如 64 位与 32 位系统常见的路径 C:\Program Files (x86)\National Instruments\LabVIEW 2017\instr.lib。LabVIEW 在每次启动时都会扫描该目录，用于填充函数选板中"仪器 I/O"与"Express"下的"仪器驱动"子选板。因此，安装完成后如果不彻底关闭并重新打开 LabVIEW，新安装的驱动不会出现在选板中，这是第一个问题的机制性原因。
CPX400 驱动的调用层次也值得说明。示例程序通常由"CPX400 初始化（带选项）"VI 开始，它内部再调用"CPX400 初始化"VI，随后才是"输出直流电压"之类的具体功能示例。初始化节点需要接收一个 VISA 资源名称字符串，该字符串必须与 MAX 中枚举出的资源描述完全一致。当设备没有上电、串口（USB 虚拟串口）编号发生变化，或者资源名称被填写成其它机器上的描述时，初始化就会失败并返回 0xBFFF0011。示例程序先能运行、随后突然失效，往往是因为物理连接中途断开、电源被重新上电，或是在 MAX 中为 IVI 驱动新建了逻辑名称后改变了别名解析，导致原来硬编码的资源字符串不再有效。
三、实现方法与解决方案

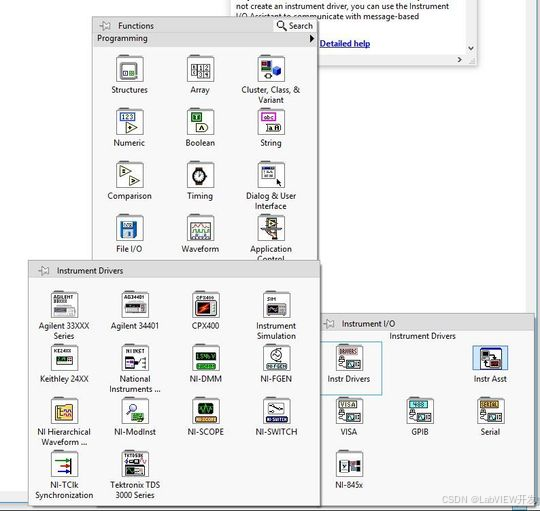

正确驱动一台 CPX400 系列电源可以遵循以下步骤。首先，从 AIM-TTi 官方网站的资源中心下载"CPX 系列电源综合 LabVIEW 驱动"与"CPX 系列电源 IVI 驱动"两个安装包。解压后运行其中的 setup.exe，安装程序会把驱动文件写入对应版本的 instr.lib 目录。随后彻底关闭并重新打开 LabVIEW，在函数选板中依次展开"仪器 I/O → 仪器驱动"（或"Express → 仪器驱动"），即可看到 CPX400 及其示例程序项。
在连接仪器方面，先在 MAX 中确认设备是否以 VISA 资源的形式被系统识别。可以在 MAX 的"设备与接口"下找到对应的串口或 USB 资源，右键执行自检（Self-Test），确保仪器与计算机的连接没有丢失。若自检通过，则物理链路正常，问题转移到资源名称的匹配上。
接下来在示例程序（例如"输出直流电压"示例）中，将"带选项初始化"VI 的 VISA 资源名称控件修改为与 MAX 显示完全一致的描述。正确设置电压、电流设定值以及输出状态（开或关）之后，即可实现对电源输出的远程启停。官方示例同时覆盖了 CPX200 与 CPX400 两个系列，两者共用同一套驱动，安装时选择对应系列即可，无需重复安装。
四、关键设计要点与易错点
围绕这套流程存在多个高频易错点，值得逐一说明。其一，0xBFFF0011 的核心原因几乎都是资源名称与系统实际枚举不符，常见的诱因包括：从其它计算机拷贝工程后未更新资源名、设备未上电导致枚举不到、USB 虚拟串口在插拔后改变了端口号，以及在 MAX 中新建 IVI 逻辑名称后出现命名冲突。其二，0xBFFF0000 属于通用性 VISA 错误，排查时应先检查物理连接、线缆类型与电源供电状态，同时确认上一次初始化的会话已经正常关闭，避免重复打开同一资源。
其三，只安装了 LabVIEW 仪器驱动而没有安装配套的 IVI 驱动，示例程序中的初始化链路并不完整。IVI 驱动在 MAX 中负责逻辑名称与驱动会话的管理，两个组件应当一并安装。其四，一些较新版本的综合驱动面向 LabVIEW 2017 等较新环境构建，在 LabVIEW 8.6 这类老版本中可能因版本不兼容而无法加载，遇到这种情况应选用与开发环境匹配的驱动版本。其五，在 MAX 的"IVI 驱动"目录下创建的逻辑名称，与 VISA 资源别名是两个不同的概念，混用会造成初始化路径解析错误。
五、实践建议与小结
从工程实践的角度，可以归纳出几条实用建议。第一，凡涉及仪器无法访问的问题，都先回到 MAX 中做自检，把物理层问题与软件层问题分开定位，避免在错误方向上反复排查。第二，编写程序时应当规范地串联错误簇，把初始化、配置、输出控制与关闭会话放在同一错误链上，任何一个环节失败都能被清晰上报，而不是静默失败。第三，为 VISA 读写配置合理的超时时间，尤其在使用 USB 虚拟串口时，慢速设备需要更大的超时余量。第四，在正式工程中建议以官方示例为模板进行二次封装，将资源名称做成可配置项，避免把特定机器的资源描述硬编码进发布版程序。
总体而言，CPX400 系列电源的 LabVIEW 集成并不复杂，难点集中在驱动安装后的选板刷新、VISA 资源名称的精确匹配，以及会话与连接状态的管理上。只要按照"先安装两套驱动、重启 LabVIEW、MAX 自检、匹配资源名称"的路径逐项落实，并理解 0xBFFF0000 与 0xBFFF0011 两类错误对应的排查方向，绝大多数远程控制问题都能得到快速解决。
图 示例程序初始化调用链与错误信息界面
