产品介绍
SWIR1503CU-1.9 是一款基于高性能 InGaAs CMOS 传感器的短波红外工业相机，具有900-1900nm 光谱范围，0.33MP 分辨率，15µm 像元尺寸。
相机主要特性如下：
- USB3.0 接口 ：最大帧率可达 240fps，提供稳定高速数据传输
- TEC 制冷模块 ：可将暗电流控制在 100fA 以下，有效降低噪声
- 全局快门：高速动态场景下无图像撕裂
- 扩展波段 ：光谱范围覆盖 900nm -- 1900nm
SWIR1503CU-1.9 相机凭借卓越的成像性能、稳定的温控系统和灵活的集成方式，适合光纤通信、激光检测、近红外光谱分析等专业应用。
量子效率图

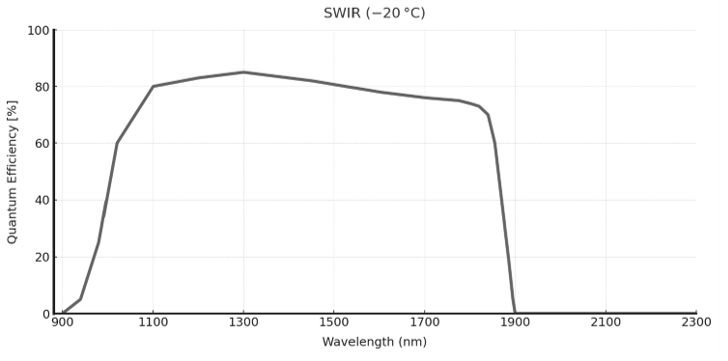

下图为 SWIR1503CU-1.9 在 -20°C 制冷温度 下的量子效率曲线，峰值量子效率约 70% @ 1700nm，在 1100nm--1800nm 范围内保持较高的响应水平。
相机参数
| 参数项 | 规格 |
|---|---|
| 产品型号 | SWIR1503CU-1.9 |
| 传感器类型 | InGaAs CMOS |
| 光谱范围 | 900nm -- 1900nm |
| 像元尺寸 | 15 µm × 15 µm |
| 靶面尺寸 | 3/4″ |
| 帧率 & 分辨率 | 8/12/14bit : 240 fps @ 640×512 |
| 硬件图像缓存 | 512MB |
| 峰值量子效率 | 70% @ 1700nm |
| 转换增益 | TBD |
| 动态范围 | TBD |
| 读出噪声 | < 35e⁻ |
| 满井容量 | 1.38Me⁻ (LG), 118ke⁻ (MG), 41ke⁻ (HG) |
| 最大信噪比 | TBD |
| 暗电流 | <100fA @ 0.1V & 18℃（fA = 6250e⁻/s） |
| 曝光时间范围 | 16µs ~ 5s |
| 快门模式 | 全局快门 |
| 数据接口 | USB3.0 |
| 数字 IO | 1 路光耦隔离输入，1 路光耦隔离输出 |
| 数据格式 | 12bit / 14bit |
| 制冷温度 | -20℃（环境温度 20℃） |
| 光学接口 | C 接口 |
| 供电方式 | DC12V 3A 供电 |
| 功耗 | 8.4W（TEC OFF）/ <16W（TEC ON） |
| 尺寸 | 68mm × 68mm × 90.3mm |
| 重量 | 485g |
| 软件 | AttosView / 完整的 SDK 开发包 |
| 操作系统 | Win32 / WinRT / Linux / macOS / Android |
| 工作温度 | -30 ~ 60℃ |
| 储藏温度 | -40 ~ 85℃ |
| 工作湿度 | 20% - 80%，无冷凝 |
| 存储湿度 | 20% - 80%，无冷凝 |
| 认证 | CE, FCC |

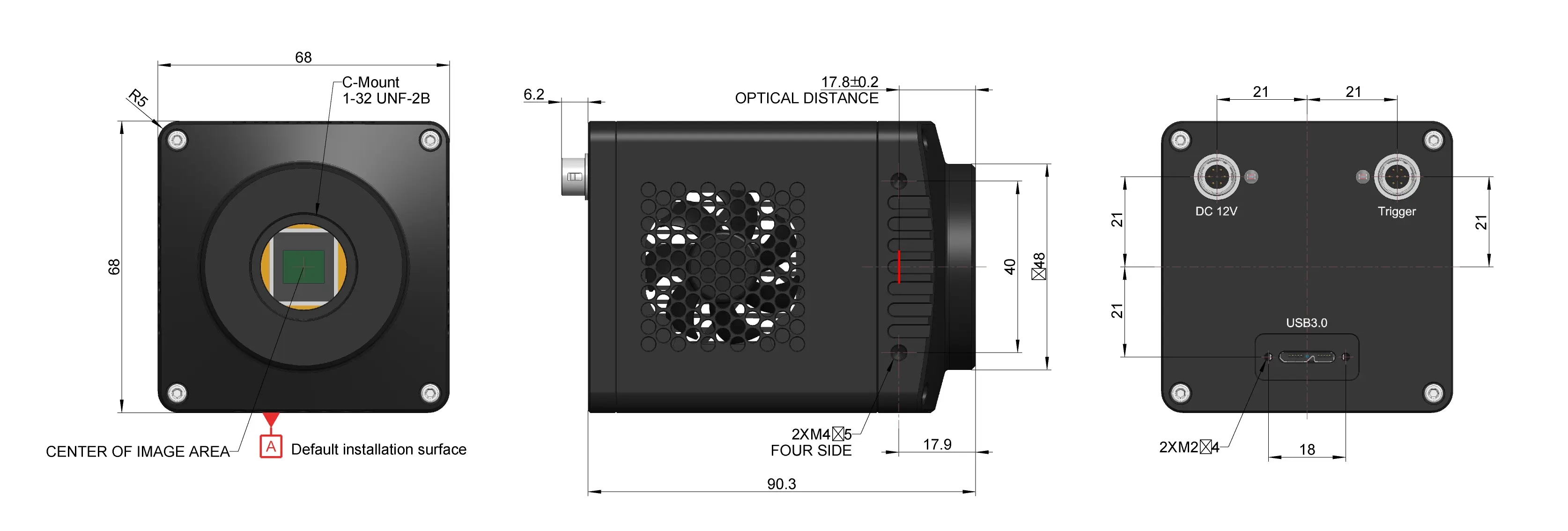

外形尺寸
包装清单
| 标配物品名称 | 规格 | 数量 |
|---|---|---|
| 短波红外相机 | SWIR1503CU-1.9 | 1 |
| USB3.0 数据线 | 长度 1.5m 的 A 公到 B 公镀金头数据线 | 1 |
| 外触发控制线 | 长度 2m 的 7 芯孔头触发线 | 1 |
| 电源线 | 默认国标电源线 | 1 |
| 电源适配器 | 输入 AC 100~240V 50/60Hz，输出 DC 12V 3A | 1 |
| U 盘 | 内含应用软件、驱动及说明书 | 1 |
应用案例
SWIR1503CU-1.9非常适用于科学与工业应用。该短波红外相机可实现精确的材料表征，并在半导体检测中完成缺陷检测，如硅片对准及内部缺陷分析。它也是光纤器件对准与激光光束质量分析的有力工具。此外，该相机还广泛适用于食品加工、半导体制造、物料分选等领域。

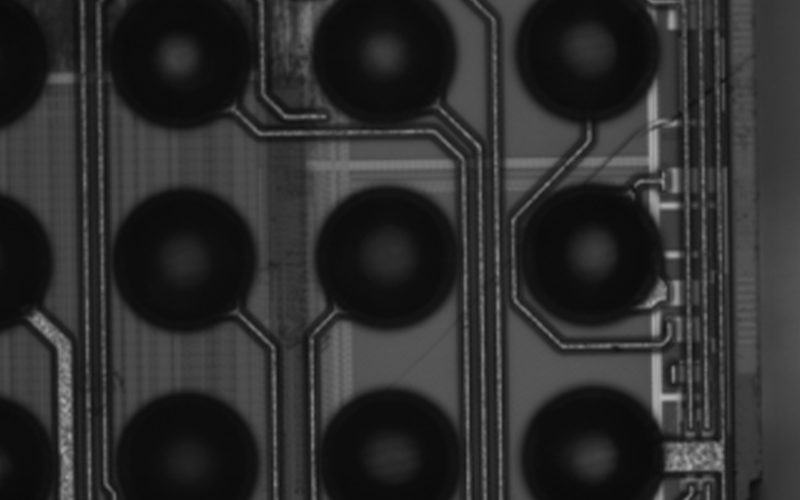

半导体检测
激光光斑检测
夜间成像
同色白糖和食盐成像
