一张实景三维地图是怎么来的？从无人机航测到倾斜摄影建模的完整技术链路

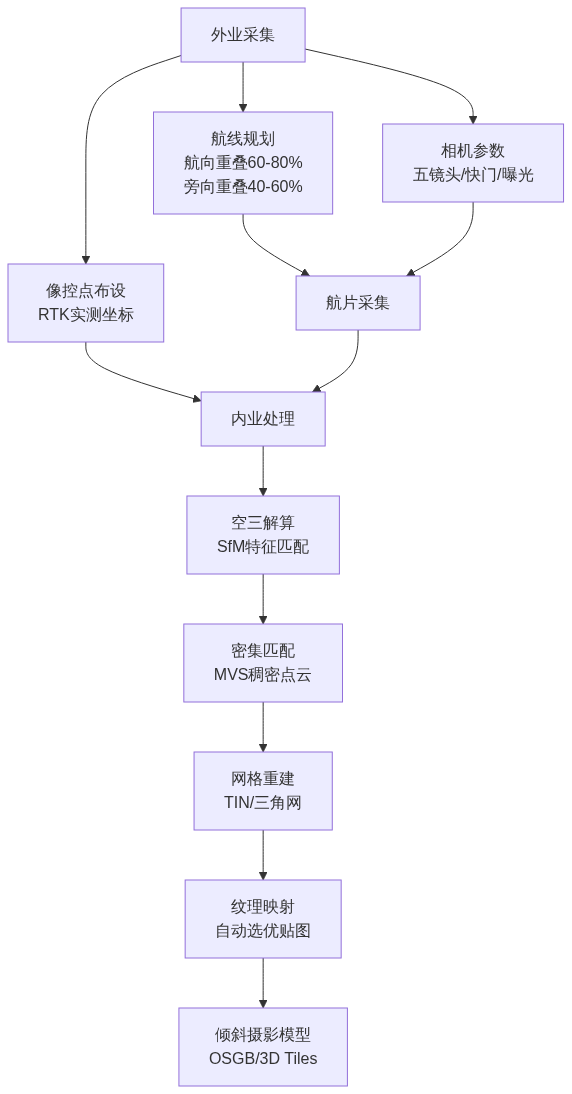

实景三维的数据源头是无人机航拍的照片，但"飞一圈"和"飞出一版能用的模型"之间，隔着几个关键参数。

倾斜摄影要求照片之间有足够的重叠，建模软件才能找到同名点。两个指标：

重叠率不够，会出现"空洞"或模型拉花；重叠率过高则数据量激增、处理时间翻倍。复杂地形（高层建筑、山体）需要提高重叠率，并配合仿地飞行（按地形起伏调整高度）。

飞行高度直接决定地面分辨率（GSD，Ground Sample Distance）：飞得越低越清晰，但覆盖范围小、拍摄张数多；一般按项目精度要求反推飞行高度。

倾斜摄影常用五镜头相机（下视 + 四方向倾斜），关键参数包括焦距、像素、畸变系数。拍摄环节的硬约束：

纯靠无人机 POS 数据（位置姿态）建出的模型，绝对精度可能偏差数米。像控点（GCP）的作用就是提供高精度地面参考：在测区布设标靶或选取特征明显地物，用 RTK 实测坐标，建模时参与平差，把模型"钉"到正确的地理位置上。大范围项目按区块均匀布点，边界和地形起伏处加密。

照片拍回来后，交给建模软件（如 ContextCapture、大疆智图等）处理，核心是四步：

第 1 步，空三解算（Aerial Triangulation）。 通过 SfM（运动恢复结构）算法，从所有照片中提取特征点、匹配同名点，解算出每张照片的拍摄位置与姿态，同时生成场景的稀疏点云。这是整个建模的"骨架"，精度全靠这一步打底。

第 2 步，密集匹配（MVS）。 在空三结果约束下，逐像素地生成稠密点云，地表细节（屋顶、立面、道路）在这一步成型。

第 3 步，网格重建。 把稠密点云构造成三角网（TIN），生成连续的三维表面。

第 4 步，纹理映射。 从多角度照片中自动选取最优视角，把真实纹理贴到模型表面。纹理质量直接决定模型"像不像"------光照均匀的照片在这里优势明显。

处理完成后输出的主流格式有两种：

格式	说明	常见使用场景
OSGB	倾斜摄影建模的经典成果格式，分块金字塔结构	桌面端三维平台直接加载
3D Tiles	OGC 开放标准（json+b3dm），流式加载	Web 端可视化、Cesium 等引擎

此外，近年兴起的 3D 高斯泼溅（3DGS）也进入实景重建的视野：直接用稠密高斯点云表达场景，兼顾大范围与局部精细度，大疆智图等软件已支持导出。

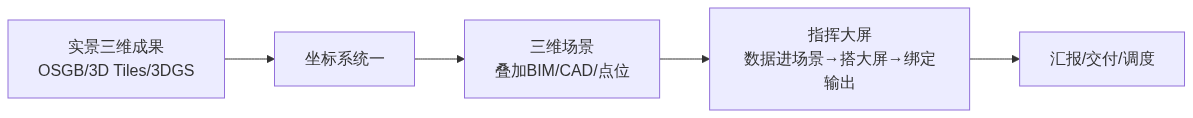

模型建完只是"素材"，真正的价值在应用端。两条最常见路径：

实景三维成果（OSGB/3D Tiles/3DGS）拖入三维平台即可加载，注意三点：

实景三维模型是三维指挥大屏"数据进场景"环节的重要数据源：倾斜模型做底图，叠加 BIM 设计模型、人员位置、视频点位、统计图表，就构成了一版可交互的指挥大屏。这一步对应大屏制作实操中的步骤一（数据进场景），后续的版式编排与数据绑定另见实操教程。

需求侧的信号越来越密集：

从省市级到县域级，"实景三维中国"建设需求持续放量，与之配套的"模型建出来之后往哪用"（进场景、上大屏、做交付）会成为下一阶段的普遍问题。

🔧 工具推荐: 如对实景三维成果进场景、上大屏的实操感兴趣，**图新说（工程版）**支持 OSGB/3D Tiles/3DGS 等实景三维数据的直接加载，并按大屏制作三步流程完成场景搭建与数据绑定。
