用 Vite + Electron + React + Python 重造 3D 服装打版软件

从论文原型到桌面应用：用 Vite + Electron + React + Python 重造 3D 服装打版软件

把一个"只能跑脚本"的科研原型 Costumy，改造成点几下鼠标就能给 3D 模特穿衣服的桌面应用。前端只管预览和调参，脏活累活全交给 Python。本文记录完整实现过程，以及三个让我排查到怀疑人生的坑。

前言

Costumy 是 CDRIN 开源的 3D 服装原型工具，打通了 2D 纸样 → 3D 服装 的完整链路：

1. 用 freesewing.org（一个开源的参数化打版库）根据人体尺寸生成 2D 纸样
2. 把纸样三角化成网格，标注缝合边
3. 用 Blender 的布料物理引擎把纸样"披"到人体模型上，缝合、垂坠、导出 OBJ

但它的使用方式非常"极客"：写 Python 脚本、调 Blender API、等几分钟烘焙、再用另一个静态 HTML 文件加载 OBJ 看效果。改一个参数？重来一遍。

于是我把它重构成了一个桌面应用 Costumy Studio：

• Vite + Electron + React：参数面板、3D 预览、2D 纸样预览，全部图形化
• Python 后端：打版计算、三角化、Blender 布料模拟，通过 HTTP API 把数据传给前端

最终效果：左边拖拖滑块，右边 1 秒出 2D 纸样；点一下「布料模拟」，25 秒后红色背心就穿在了模特身上。

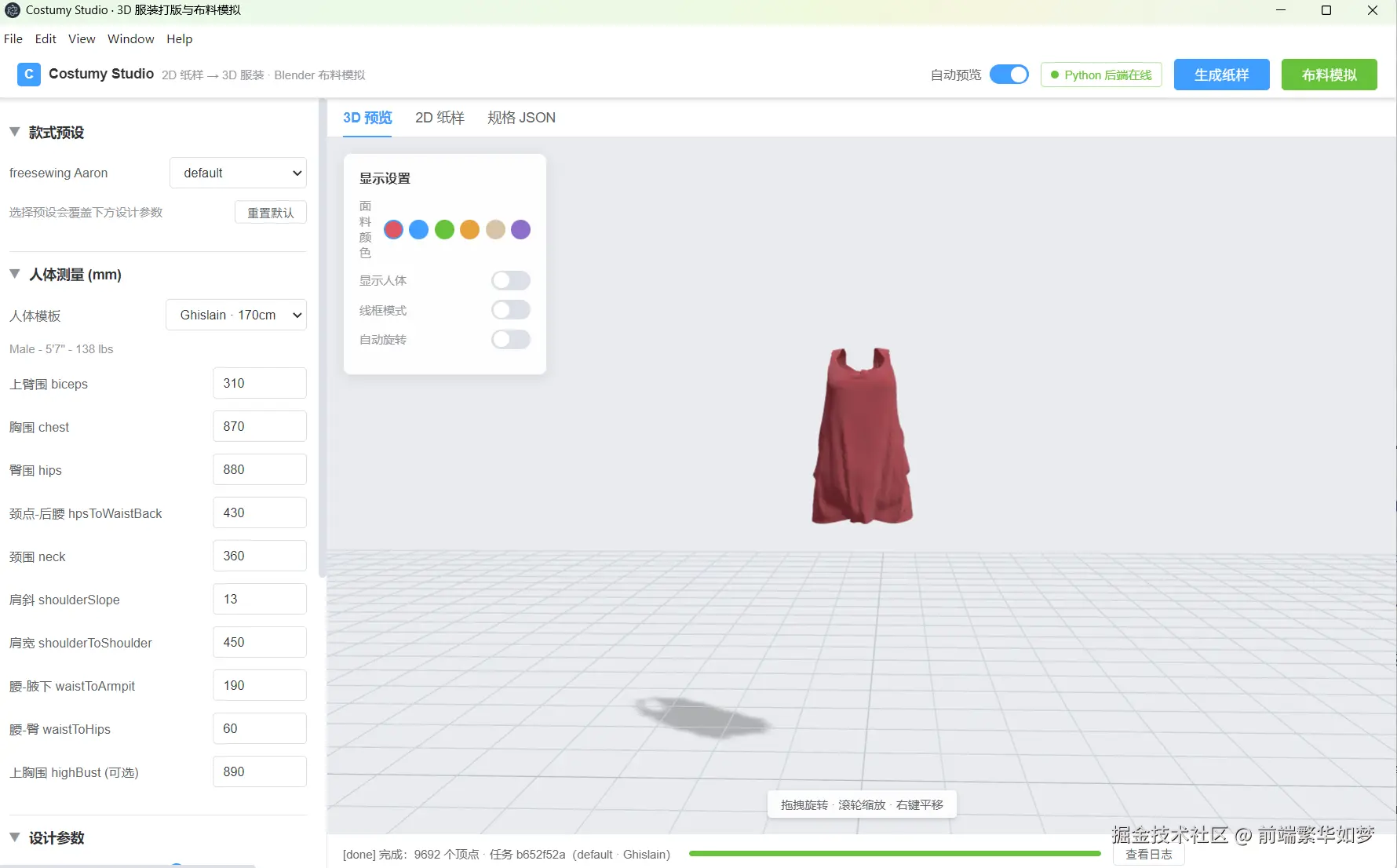

先上整体效果（模拟完成后的 3D 视口）：

┌────────────────────────────────────────────────────┐
│  Costumy Studio          [自动预览] [后端在线]      │
│  ┌──────────┐  ┌──────────────────────────────┐    │
│  │ 款式预设  │  │                              │    │
│  │ 人体模板  │  │      🧍 灰色人体模型          │    │
│  │ 测量数据  │  │      👕 红色背心（布料模拟）  │    │
│  │ 设计参数  │  │                              │    │
│  │ 模拟参数  │  │   拖拽旋转 · 滚轮缩放         │    │
│  └──────────┘  └──────────────────────────────┘    │
│  [done] 完成：5265 个顶点 · 任务 ebb5d153（sport）  │
└────────────────────────────────────────────────────┘

一、技术选型：为什么是"前后端分离"而不是纯 JS

最省事的想法是把整个管线都用 JS 重写（freesewing 本身就是 JS 的）。但布料模拟这一环绕不开：

• Blender 的布料物理引擎（缝合弹簧、自碰撞、网格碰撞体）是几十年积累的工业级实现
• Python 的 bpy 模块可以直接把 Blender 当库用，不需要装 Blender 客户端
• JS 生态里没有同等成熟度的布料求解器（自己写 XPBD 是另一个大坑，文末再聊）

所以定下了分工原则：前端做所有"快"的事，Python 做所有"重"的事。

React 前端 (参数修改/预览)  ──HTTP──>  Python 后端 (复杂计算)
 ├─ three.js 3D 视口                  ├─ server.py     HTTP API（纯标准库）
 ├─ SVG 2D 纸样                       ├─ sim_worker.py bpy 布料模拟子进程
 ├─ 参数面板 (Element Plus 规范)      ├─ costumy/      原版包：打版/三角化/缝线映射
 └─ Electron 窗口                     └─ node/         freesewing + cubic2quad

技术栈清单：

层	技术	作用
前端框架	React 18 + Vite 5	参数面板、视图切换
3D 渲染	three.js (OBJLoader + OrbitControls)	人体 + 服装预览
桌面壳	Electron 33	窗口管理、拉起 Python 进程
后端服务	Python 标准库 http.server	HTTP API，零新增依赖
布料模拟	bpy 5.0.1（Blender 模块）	物理烘焙
打版	freesewing (node) + costumy	参数化纸样生成
三角化	triangle (python binding)	纸样 → 网格

二、整体架构与数据流

2.1 两条核心链路

链路 A：快速纸样预览（约 1~3 秒）

前端拖滑块 → POST /api/pattern {measurements, options}
  → Python 调 node 跑 freesewing 生成 SVG
  → cubic2quad 曲线降阶（node 脚本）
  → costumy 清洗裁片、映射缝合边（front/back 4 条缝线）
  → 返回 { svg, spec.json, 统计 } → 前端渲染 2D 纸样

链路 B：布料模拟（约 25 秒）

前端点「布料模拟」→ POST /api/simulate → 返回 jobId
  → Python 启动【子进程】sim_worker.py：
      1. 打版（同链路 A）
      2. bpy 载入人体 OBJ，计算颈点/前后包围面 references
      3. 对齐前后裁片到人体
      4. triangle 三角化（每片约几千个三角形）
      5. Blender 布料模拟：缝合弹簧 + 碰撞体，烘焙 55 帧
      6. 导出 garment.obj
      7. 每步写 status.json 更新进度
前端每 1.2s 轮询 GET /api/jobs/<id> → 进度条
  → done 后拿到 garmentUrl → three.js 加载展示

2.2 项目结构

11/
├── electron/
│   ├── main.cjs              # 主进程：探测 Python、启动后端、开窗口
│   └── preload.cjs
├── src/
│   ├── App.jsx               # 状态中枢：轮询、自动预览、任务管理
│   ├── api.js                # HTTP 客户端
│   ├── components/
│   │   ├── ParamsPanel.jsx   # 参数面板（款式/人体/设计/模拟四组）
│   │   ├── Viewer3D.jsx      # three.js 3D 视口
│   │   ├── Pattern2D.jsx     # SVG 纸样（滚轮缩放/拖拽平移）
│   │   └── ui.jsx            # Element Plus 风格基础组件
│   └── styles.css            # Element Plus 设计规范 token
├── python/
│   ├── server.py             # HTTP API（stdlib，无第三方依赖）
│   ├── sim_worker.py         # 布料模拟工作进程
│   ├── costumy/              # 原版 costumy 包（含 node 脚本与依赖）
│   └── body_tpose.obj        # T-pose 人体碰撞体（16340 顶点）
└── workspace/jobs/<id>/      # 每次模拟的产物：params/status/garment.obj...

三、Python 后端实现

3.1 为什么用标准库写 HTTP 服务

后端需要的 numpy/svg.path/triangle/bpy 都装在一个现成的 venv 里，不想再往里面装 Flask/FastAPI 污染环境 。http.server.ThreadingHTTPServer 写个 JSON API 也就百来行，还能精准控制 CORS 和静态文件：

class ApiHandler(BaseHTTPRequestHandler):
    def do_POST(self):
        path = urlparse(self.path).path
        payload = json.loads(self.rfile.read(int(self.headers.get("Content-Length", 0))))

        if path == "/api/pattern":            # 快速纸样（进程内计算）
            return self._json(generate_pattern(payload))
        if path == "/api/simulate":           # 布料模拟（子进程）
            return self._json({"jobId": start_sim_job(payload)})

路由表：

方法	路径	说明
GET	/api/health	健康检查（前端每 5s 探活）
GET	/api/config	默认测量值、10 个设计参数的 min/default/max、3 种风格预设、4 套人体模板
POST	/api/pattern	生成 2D 纸样 SVG + 规格 JSON
POST	/api/simulate	启动布料模拟任务
GET	/api/jobs/<id>	轮询任务进度（含日志尾部、产物 URL）
GET	/api/files/<path>	下载 workspace 里的 garment.obj 等产物

3.2 模拟必须放在子进程里

这是从原版 Costumy 继承的教训，有两个硬原因：

原因一：triangle 库会"静默崩溃"。 原版作者的应对方式堪称行为艺术------在子进程里跑三角化脚本，主进程递归重试直到子进程打印出 $$success$$（最多 40 次），因为 try/except 根本接不住 C 层面的崩溃：

# costumy/classes/pattern.py 原版代码
def _make_mesh_for_sim(self, temp_pickle_path, temp_json_path, n_attemps=0):
    n_attemps += 1
    if n_attemps >= 40:
        raise RecursionError("Failed mesh conversion too many times")
    # ...起子进程，读到 "$$success$$" 才算完
    return self._make_mesh_for_sim(temp_pickle_path, temp_json_path, n_attemps)

原因二：bpy 不是线程安全的。 在 HTTP 服务的 worker 线程里跑 Blender 操作，指不定哪里就炸。

所以架构是：HTTP 服务主进程只接请求，/api/simulate spawn 一个独立 Python 子进程跑模拟 ，通过 status.json 文件汇报进度：

proc = subprocess.Popen(
    [sys.executable, str(BASE_DIR / "sim_worker.py"), str(job_dir)],
    stdout=log_file, stderr=subprocess.STDOUT,
)

隔离之后，就算模拟进程崩了，HTTP 服务也毫发无伤，前端拿到的只是"任务失败 + 日志"。

3.3 布料模拟工作进程

sim_worker.py 完整复刻原版的物理参数和流程：

# 1. 打版
design = Aaron(measurements)
pattern = design.new_pattern(options=options, tolerance=tolerance)

# 2. bpy 载入人体，归一化到 1.65m，计算对齐参考
bpy.ops.wm.obj_import(filepath=str(BODY_OBJ), up_axis="Y", forward_axis="NEGATIVE_Z")
# 颈根 ≈ 身高 85%；胸带区 |x|<0.18m 且 z∈[1.15,1.38]，
# 用 2%/98% 百分位数抵抗头发/手臂等离群顶点，得到躯干前后包围面
references = {"neck": [0, 0, neck_z * 100], "bound_front": ..., "bound_back": ...}

# 3. 对齐裁片
pattern.align_panels(references)

# 4. 三角化 + 布料模拟（物理参数与原版一致）
garment = pattern.as_garment(collider=body, output_path=str(out_obj), bake=True, ...)

Blender 布料的关键物理参数（原版配方）：

cloth.settings.mass = 1.2                    # kg
cloth.settings.use_sewing_springs = True     # 缝合弹簧
cloth.settings.sewing_force_max = 38
cloth.settings.quality = 10                  # 模拟精度
cloth.collision_settings.collision_quality = 5
cloth.collision_settings.use_self_collision = True  # 自碰撞
cloth.settings.tension_stiffness = 20
cloth.settings.bending_stiffness = 0.5
# 烘焙 55 帧，再用 Weld 修改器把缝合顶点焊起来

四、React 前端实现

4.1 界面布局（Element Plus 设计规范）

┌─────────────────────────────────────────────────┐
│ 顶栏：logo · 自动预览开关 · 后端状态徽章 · 两个按钮 │
├──────────┬──────────────────────────────────────┤
│ 左侧 336px│  页签：3D 预览 / 2D 纸样 / 规格 JSON  │
│ 参数面板  │                                      │
│ · 款式预设 │   three.js 视口 / SVG / JSON         │
│ · 人体模板 │                                      │
│ · 设计参数 │                                      │
│ · 模拟参数 │                                      │
├──────────┴──────────────────────────────────────┤
│ 状态栏：进度 · 任务信息 · 日志                     │
└─────────────────────────────────────────────────┘

样式上严格按 Element Plus 的 token 实现：主色 #409eff、成功 #67c23a、控件高 32px、圆角 4px、0.3s ease-in-out 过渡。因为是 React 项目，没有用 Element Plus 组件库本体，而是手写了一套同风格的基础组件（Button/Switch/Slider/Select/Collapse/Badge/Toast），总共不到 100 行。

4.2 3D 视口

three.js 场景配置：环境光 + 主光（带阴影）+ 轮廓光，网格地面 + ShadowMaterial 圆形阴影承接面。人体 OBJ 是米制直接加载；服装 OBJ 是厘米制，加载后 scale.setScalar(0.01) 与人体对齐------这是原版 preview.html 里的约定。

const garmentMat = new THREE.MeshPhysicalMaterial({
  color: "#e05563", roughness: 0.85,
  sheen: 0.4, sheenColor: "#ffffff",   // 面料光泽
  side: THREE.DoubleSide,               // 布料必须双面渲染
});

视口左上角有悬浮工具卡：6 色面料色板、显示人体/线框模式/自动旋转三个开关------还原了原版的交互。

4.3 三个视图常驻挂载

一个容易踩的 React 坑：如果页签切换时用 tab === "3d" && <Viewer3D/> 条件渲染，每次切走 three.js 场景就被卸载，切回来要重建场景、重载 OBJ、丢相机位置。改成常驻挂载 + CSS 显隐：

<div style={{ display: tab === "3d" ? "contents" : "none" }}>
  <Viewer3D garmentUrl={garmentUrl} />
</div>

隐藏时 canvas 尺寸变 0，ResizeObserver 会在重新显示时把 renderer 尺寸纠正回来。

4.4 自动预览：防抖 + 静默重算

"拖了滑块预览没变化"是早期测试者（也就是我老板）提的第一个 bug。解决思路：

useEffect(() => {
  if (skipAuto.current) return;              // 跳过首次配置加载
  if (!autoPreview || !online || !config) return;
  if (garmentUrl) setDirty3d(true);          // 3D 结果过期，状态栏给橙色警告
  clearTimeout(autoTimer.current);
  autoTimer.current = setTimeout(async () => {
    if (job?.running) return;                // 模拟期间不抢资源
    const r = await api.pattern({ measurements, options, tolerance });
    setPatternSvg(r.svg);                    // 静默更新，不弹 toast 不切页签
  }, 1000);
}, [measurements, options, tolerance, ...]);

2D 纸样几秒就能重算，适合做实时预览；3D 布料模拟要 25 秒，就老老实实手动触发 + 进度条，并用 dirty3d 标记提醒"当前 3D 不是最新参数的"。这也是工业软件（CLO3D 等）的"预览/精算"双模式思路。

4.5 Electron 主进程：Python 探测与生命周期

function findPython() {
  const candidates = [
    process.env.COSTUMY_PYTHON,                                  // 环境变量优先
    path.join(ROOT, "python", "venv", "Scripts", "python.exe"),  // 项目内 venv
    path.join(ROOT, "..", "Costumy-main", "venv", "Scripts", "python.exe"), // 兄弟项目 venv
    "python",
  ].filter(Boolean);
  ...
}

主进程 spawn Python 后端，窗口关闭时 kill 掉，保证不留孤儿进程。开发模式用 concurrently + wait-on 一条命令拉起 Vite + Electron + Python 三者。

五、三个排查到怀疑人生的坑

坑 1：整页白屏------被 IDE"背刺"的 import

现象 ：加了「自动预览」开关后，整个页面白屏，React 树整个卸载（rootChildren: 0）。

排查：用离屏 Electron 窗口抓取 renderer 控制台（这是本文最值得收藏的调试技巧）：

const win = new BrowserWindow({ show: false, webPreferences: { offscreen: true } });
win.webContents.on("console-message", (e, level, message) => logs.push(message));
await win.loadURL("http://localhost:5188/");
// ...
const img = await win.webContents.capturePage();  // 无头截图

报错是 Switch is not defined。但我明明在 ui.jsx 导出了、也在 App.jsx 写了 import------一看文件，import 行里的 Switch 凭空消失了。

真相 ：App.jsx 当时在 IDE 里开着，IDE 的文件同步把磁盘上的一处编辑冲掉了（buffer 里是没有 Switch 的旧版本，保存时覆盖了磁盘）。教训：Agent 改文件 + IDE 开同一文件 = 薛定谔的代码。遇到"明明改了却没生效"，先重新读一遍文件确认磁盘上的真实内容。

坑 2："模拟一直卡住"------轮询引发的 OBJ 重载风暴

现象：模拟完成后，界面像卡死一样，3D 视口闪烁。

排查 ：看后端访问日志，发现 garment.obj 被以不同 ?t=时间戳 重复拉取，每 1.2 秒一次。

真相 ：任务轮询代码里，每次 拿到带 garmentUrl 的响应都会刷新前端的 garmentUrl 状态：

// 错误示范：轮询每次都产生新 URL → useEffect 反复重载 12MB 的 OBJ
if (st.garmentUrl) {
  setGarmentUrl(`${api.base}${st.garmentUrl}?t=${Date.now()}`);
}

而状态里只要 garment.obj 文件存在就有 garmentUrl------从"文件刚写完"到"任务标记 done"之间有好几个轮询周期，每次都触发 three.js 重新加载解析 12 万个顶点。

修复 ：只在任务终态装载一次：

if (st.garmentUrl && (st.stage === "done" || st.stage === "error")) {
  setGarmentUrl(`${api.base}${st.garmentUrl}?t=${Date.now()}`);
}

坑 3：白色斑点------两条游离边毁掉整件衣服（全文最硬核）

现象：某次模拟的 3D 结果变成了一团"白色噪点"，隐约是衣服的形状。

这个问题我按"证据链"一步步排除，堪称教科书式的排查流程，值得完整记录：

第 1 步：怀疑模拟数据。 用 Blender 离线渲染这个 OBJ------红色背心完好无损，垂坠正常。数据没问题。

第 2 步：几何检查。 写脚本扫 OBJ：10305 个面片、0 个退化三角形、96.6% 面片绕向一致、包围盒尺寸正常。几何没问题。

第 3 步：最小化复现。 写了个 80 行的独立 three.js 页面加载同一个 OBJ------依然是白的。排除应用代码，锁定是 three.js 与这个文件的交互问题。

第 4 步：降维打击。 直接在 Node 里用 three 的 OBJLoader 解析，对比"好文件"和"坏文件"：

const root = new OBJLoader().parse(text);
root.traverse((o) => console.log(o.type, o.name));

=== 好文件 a82eae5a
Group
Mesh Garment          ← 正常网格

=== 坏文件 ebb5d153
Group
LineSegments Garment  ← 网格变成了线段！面片全丢了！

第 5 步：定位元凶。 用 Counter 统计两个文件的 OBJ 记录类型，唯一的差异：坏文件多了 2 条 l 记录（游离边）。

好文件: {'v': 12346, 'vn': 12346, 'vt': 12430, 'f': 24200}
坏文件: {'v': 5265,  'vn': 5265,  'vt': 5333,  'f': 10305, 'l': 2}

真相 ：Blender 的 Weld 修改器偶尔会留下几条游离边 （不属于任何面片的边），OBJ 导出时写成 l 记录。而 three.js 的 OBJLoader 在同一个对象里遇到 f（面）和 l（线）混排时，会把整个对象错误地构建成 LineSegments------10305 个面片全部丢失，剩下的密集线网就是那团"白色斑点"。

修复（双层）：

后端治本，导出后剥离 l 记录：

# sim_worker.py：OBJ 后处理
lines = out_obj.read_text(encoding="utf8").splitlines(keepends=True)
stripped = [ln for ln in lines if not ln.startswith("l ")]
out_obj.write_text("".join(stripped))

前端防御，线/点对象不作为面料显示：

obj.traverse((o) => {
  if (o.isMesh) {
    o.material = s.garmentMat;
    o.geometry.computeVertexNormals();
  } else if (o.isLine || o.isPoints) {
    o.visible = false;
  }
});

修复后渲染验证：红色运动背心完美穿在身上。

这个坑的教训 ：文件格式转换是跨语言管线的"百慕大三角"。任何一端对格式的" corner case 解读"都可能让数据无声无息地漏掉------而且两端都不报错。排查这类问题，要在每个边界上做"数据审计"（记录类型统计、顶点/面片计数），而不是盯着代码看。

六、性能数据

在 i7 + GTX 显卡的工作站上实测：

环节	耗时	说明
freesewing 打版 + cubic2quad	~2-3s	两次 node 进程调用
三角化	<1s	含静默崩溃重试
Blender 布料烘焙 55 帧	~20s	约 1 万顶点的服装
OBJ 导出 + 前端加载渲染	<1s	12 万顶点（非索引展开后）
完整模拟	~25s	从点击到穿上身

七、为什么做不到"实时预览"（以及怎么做到）

CLO3D / Marvelous Designer 能拖一下参数立刻看到布料变化，核心差异在四点：

1. 求解器常驻内存：它们的 XPBD 求解器每帧只推进一小步（16ms 预算），改参数只是影响下一帧；我们是离线烘焙，每次都完整烘 55 帧。
2. 零进程边界：它们版型网格、人体、求解器同进程；我们跨了 6 层（React→HTTP→Python→node→子进程→bpy→OBJ 文件→HTTP→three.js），光 OBJ 写盘+传输+解析就 1-2 秒。
3. 碰撞作弊：实时软件用胶囊体/SDF 距离场做人体碰撞，我们用全网格碰撞体。
4. 增量更新：它们只重算变化的裁片，我们每次都从 SVG 全量重来。

如果想给这个项目加实时预览，可行的路线按代价排序：

方案	实时性	代价
bake=false 快速模式（已实现）	5-8s	零成本，只看版型不看垂坠
前端 Web Worker 跑 XPBD + three.js	30-60fps	自己写缝合约束/碰撞求解
Python 常驻 XPBD + WebSocket 推流	5-15fps	重写求解器，省掉 OBJ 往返

八、总结

这个项目验证了"前端做交互、Python 做重计算"架构在 3D 内容生产工具上的可行性：

• 科研原型产品化的关键不是重写算法，而是给它包一层"会呼吸"的壳：子进程隔离不稳定的 C 库、文件即进度的任务模型、轮询驱动的进度条。
• 跨语言管线要在边界上做数据审计：顶点/面片计数、记录类型统计，比看代码更快定位问题。
• ** Electron 离屏渲染 + console 转发 + capturePage 截图**是无头调试前端问题的神器组合，尤其在自动化测试通道不可用时。

目前的版本已经支持：4 套人体模板 × 3 种款式预设 × 10 个设计参数的自由组合、自动纸样预览、完整布料模拟。后续的方向：接入 freesewing 的 Brian（有袖上衣）版型、前端 XPBD 实时预览、以及把测量环节也自动化（从 3D 人体网格直接量体）。

---

作者的话：如果这篇文章帮你少踩了一个坑，点个赞让更多人看到。评论区欢迎交流布料模拟、3D 工具链、Electron 工程化的话题。
