重要概念区分：JPEG (ISO‑10918‑1) 是压缩码流算法标准，只定义 DCT、量化、熵编码码流语法，本身没有定义完整磁盘文件格式 。我们日常的
.jpg是封装容器 + JPEG 压缩码流 组合产物。码流（bitstream）：DCT 系数、MCU、Huffman / 量化表，是图像本体；
文件存储格式（容器）：规定如何把码流、元数据、缩略图、相机参数组织成磁盘文件。
一、底层 JPEG 码流标记（Marker）通用规则
所有 JPEG 系文件都以0xFF作为标记前缀，标记格式：0xFF + Marker(1B) + 2B长度 + 段负载；SOI、EOI、RSTn 没有长度字段。
| 标记 | 十六进制 | 名称 | 核心作用 |
|---|---|---|---|
| SOI | 0xFFD8 | 图像开始 | 所有 JPEG 文件必为首 2 字节 |
| EOI | 0xFFD9 | 图像结束 | 文件图像数据结束标记 |
| SOF0 | 0xFFC0 | 基线 DCT 帧开始 | Baseline‑JPEG，记录宽高、采样、位深 |
| SOF2 | 0xFFC2 | 渐进 DCT 帧开始 | Progressive‑JPEG，多次扫描模式 |
| DQT | 0xFFDB | 定义量化表 | 存储压缩质量量化矩阵 |
| DHT | 0xFFC4 | 定义 Huffman 表 | 熵编码哈夫曼码表 |
| SOS | 0xFFDA | 扫描开始 | 真正压缩图像码流从此处开始 |
| DRI | 0xFFDD | 重启间隔 | MCU 重启间隔，用于错误恢复 |
| APP0 | 0xFFE0 | 应用段 0 | JFIF 元数据存放位置 ，标识符JFIF0 |
| APP1 | 0xFFE1 | 应用段 1 | EXIF 元数据存放位置 ，标识符Exif00 |
| APP2‑APP15 | 0xFFE2‑0xFFEF | 应用段 | ICC 色彩配置、XMP 元数据、JFXX 缩略图等 |
APPn 段属于可选元数据，解码器可以直接跳过 APPn 段仍然可以正常解码图像像素；真正解码图像必须：SOI‑DQT‑SOFn‑DHT‑SOS‑图像码流‑EOI。
二、主流 JPEG 磁盘存储封装格式
1. JFIF（JPEG File Interchange Format，JPEG 文件交换格式）
-
标准：ITU‑T T.871，1992；版本主流 1.02
-
扩展名：
.jpg/.jpeg/.jfif -
核心定位：JPEG 官方推荐的基础文件交换容器，解决原始 JPEG 码流没有色彩、分辨率、缩略图定义的问题。
-
文件结构：
SOI(0xFFD8) → APP0(JFIF标记0x4A46494600) → DQT → SOF0 → DHT → SOS → 压缩码流 → EOI -
APP0 段内容：版本号、像素密度 DPI 单位、X/Y 分辨率、可选 RGB 缩略图。
-
色彩约束：强制使用YCbCr BT.601，4:2:0/4:2:2/4:4:4 采样；不支持嵌入 ICC Profile。
-
特点：
-
PC、嵌入式、浏览器通用，兼容性最强；
-
只使用 APP0 标记，不携带相机拍摄元数据；
-
绝大多数图片工具导出 web 图片输出 JFIF。
-
现实中绝大多数
.jpg文件不是纯 JFIF，是 JFIF+EXIF 混合格式：SOI 之后同时存在 APP0 (JFIF)+APP1 (EXIF) 两段元数据。
2. EXIF（Exchangeable Image File Format，可交换图像文件格式）
-
标准：JEITA，数码相机行业标准；EXIF 不是独立压缩算法，是 JPEG 码流之上的元数据封装。
-
扩展名：依旧
.jpg/.jpeg，文件本体仍然是 JPEG DCT 码流。 -
存储载体：全部元数据放在 APP1(0xFFE1) 段内部；APP1 内部再嵌套 TIFF 格式 IFD 目录结构（大小端 II/MM 标记）。
-
APP1 内部存储：
-
IFD0：主图像标签（相机型号、快门、ISO、光圈、时间）
-
SubIFD：Exif 扩展标签
-
GPS‑IFD：GPS 经纬度坐标
-
IFD1：内嵌缩略图（缩略图本身又是一份小型 JPEG 码流）
-
-
文件典型顺序：
SOI → APP1(EXIF) → APP0(JFIF可选) → DQT → SOF0 → DHT → SOS → 图像码流 → EOI -
特点：
-
手机、相机拍照输出的 jpg 都是 EXIF 格式；
-
图像解码完全不依赖 EXIF，删除 APP1 段图片仍然正常显示；
-
很多嵌入式解码器会忽略 EXIF 元数据，只解析 SOF0 获取宽高。
-
坑点：部分老旧硬件解码器遇到超大 APP1 段会解析异常。
3. SPIFF（Still Picture Interchange File Format）
-
ISO 官方容器标准，设计初衷替代 JFIF；扩展名
.spf。 -
支持更多色彩空间、alpha 通道、元数据；但是产业几乎没有落地，几乎没有软件支持，现实工程废弃，仅历史文档存在。
4. JPEG‑in‑TIFF（TIFF 容器承载 JPEG 码流）
TIFF 文件内部把 JPEG 压缩码流作为 TIFF 的一个 strip/tile 数据。
-
后缀
.tif/.tiff；常用于印刷、扫描设备。 -
TIFF 头做索引，内部直接嵌入完整 JPEG 压缩 bitstream；不是日常 jpg。
5. JPEG 原始裸码流（Raw JPEG bitstream）
只有码流标记 SOI‑DQT‑SOF‑DHT‑SOS‑data‑EOI，没有任何 APP0/JFIF、APP1/EXIF 段。
-
无元数据，无 DPI、无相机信息；一般不会直接存磁盘；
-
常见场景：摄像头硬件 JPEG 解码器输出内存裸码流，直接写入 SD 卡如果不补 APP0 段，部分看图软件无法识别。
⚠️工程坑：裸 JPEG 码流缺少 JFIF 头，部分低端解码器会拒绝打开，需要补 APP0 (JFIF) 段。
三、基于 JPEG 标准内部模式（SOFn 标记区分，码流内部模式，不是扩展名）
注意：下面属于JPEG 码流内部编码模式，不是独立文件后缀，可以封装在 JFIF/EXIF 容器之内。
| 模式 | Marker 标记 | 说明 | 存储特点 |
|---|---|---|---|
| 基线 Baseline JPEG | SOF0 0xFFC0 | 顺序 DCT 有损，最主流 | MCU 从上到下顺序扫描；嵌入式首选；TJpgDec、绝大多数硬解支持 |
| 渐进 Progressive JPEG | SOF2 0xFFC2 | 多次扫描 DCT 有损 | 多轮 SOS 扫描；先模糊后清晰；增大内存开销，低端硬件不支持 |
| 扩展顺序 DCT | SOF1 0xFFC1 | 扩展顺序 DCT，算术编码 | 极少使用 |
| 旧 Lossless‑JPEG | SOF3 0xFFC3 | 原始标准无损模式，无 DCT | 压缩效率差，工程弃用，改用 JPEG‑LS |
| 分层 Hierarchical JPEG | 多 SOF 帧 | 多分辨率金字塔编码 | 几乎没有产品落地 |
四、衍生家族独立文件存储格式（不兼容传统 JPG 码流）
这些名字带 JPEG，但压缩算法、文件标记完全不一样，不能用普通 JPEG 解码器打开。
-
JPEG‑LS（
.jls）ISO‑14495；预测编码无损 / 近无损；自有文件标记，不使用 0xFFC0‑C2 的 SOF 标记；医疗、工业图像。
-
JPEG2000（
.jp2/.j2k）ISO‑15444；小波变换；独立盒子 (box) 文件结构，不再使用传统 JPEG Marker 体系；OpenJPEG 解码。
-
JPEG‑XL（
.jxl）ISO‑18181；全新盒子容器；支持无损转码传统 JPEG；现代新一代图像格式。
-
MJPEG（Motion‑JPEG）视频
不是单张图片文件；两种存储：
-
AVI/MOV 容器：每一帧存放一张完整 JFIF/EXIF JPEG 码流；
-
裸 MJPEG 流：连续拼接 SOI‑EOI 的 JPEG 码流，无文件头；常见 USB 摄像头输出。

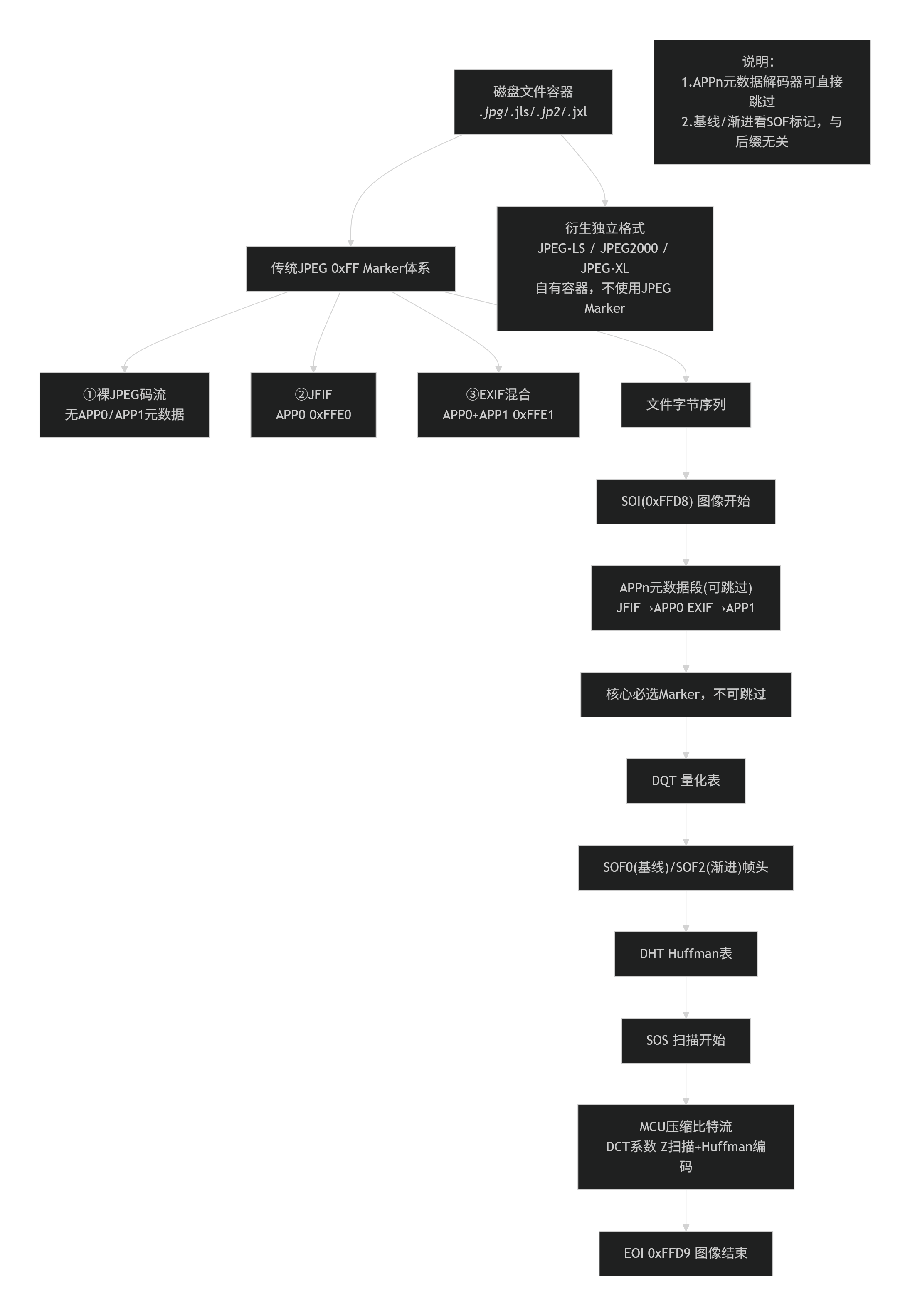

五、工程实践对比总结表
| 存储格式 | 后缀 | 核心标记段 | 元数据来源 | 典型场景 | 嵌入式注意事项 |
|---|---|---|---|---|---|
| JFIF | .jpg .jfif |
SOI+APP0(0xFFE0) | APP0 存 DPI、缩略图 | 网页导出、截图 | 兼容性最好，裸码流建议补 APP0 |
| EXIF (JFIF+EXIF 混合) | .jpg |
SOI+APP0+APP1(0xFFE1) | APP1 存相机 / GPS 标签 | 手机、相机拍照 | 解码器可跳过 APP1；超大 APP1 可能导致老硬件异常 |
| 裸 JPEG 码流 | 无标准后缀 | 只有 SOI‑EOI，无 APPn | 无任何元数据 | 硬件 JPEG IP 内存输出 | 部分看图软件无法打开，需要补 JFIF 头 |
| SPIFF | .spf |
SPIFF 专属标记 | SPIFF 段 | 理论标准，几乎不用 | 不要使用 |
| JPEG‑in‑TIFF | .tif |
TIFF 头内部嵌入 JPEG 码流 | TIFF IFD 标签 | 印刷扫描 | 普通 JPEG 解码器不能直接读取 tif |
| JPEG‑LS | .jls |
JPEG‑LS 自有 marker | 自有元数据段 | 医疗工业无损图像 | 普通 JPEG 库完全无法解码 |
| JPEG2000 | .jp2 |
Box 盒子结构 | box 元数据 | 卫星医疗档案 | 需要 OpenJPEG 软件解码，无普通硬件 IP |
六、开发常见坑
-
混淆 "码流模式" 和 "文件容器"：Baseline/Progressive 是码流内部 SOF0/SOF2 标记，既可以封装在 JFIF，也可以封装在 EXIF；EXIF 只是元数据，不改变图片是基线还是渐进。
-
硬件 JPEG 解码器：大多只解析码流标记 SOI/SOF0/DQT/DHT/SOS，直接跳过 APP0/APP1 元数据；所以一张 EXIF 照片硬件解码完全正常，只是读不到相机参数。
-
硬件 IP 输出裸 JPEG 码流：内存只有 SOI‑EOI，没有 APP0，保存到 SD 卡得到的文件部分 PC 软件无法预览，需要手动追加 APP0 (JFIF) 段。
-
判断图片是基线还是渐进：看 SOF 标记，不是看后缀 ：
0xFFC0基线；0xFFC2渐进。 -
删除 EXIF：只删除 APP1 段，图像像素码流不受影响，图片仍然正常显示。
