数据包到达网卡后到用户态应用程序的全流程

一.DMA将数据写入ringbuffer

ringbuffer是与操作系统内核共享的内存区域

首先，网卡被启动时，驱动会先为网卡准备好"收货区"：

分配一批可用于接受数据包的内存缓冲区
把这些内存映射成网卡能够访问的DMA（直接内存访问地址）地址

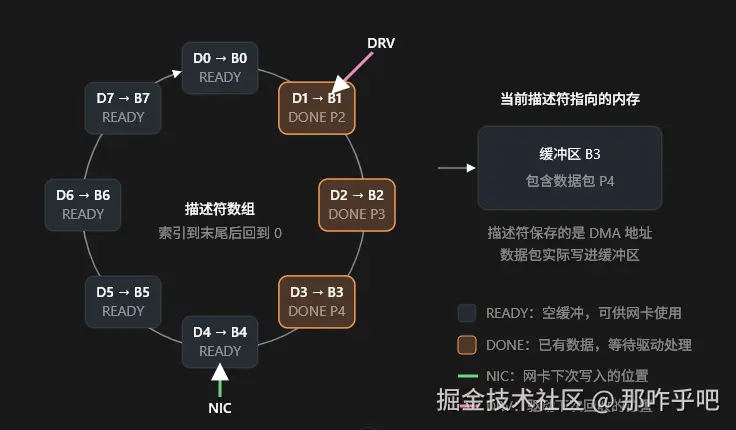

建立一个RX Descriptor Ring(接收描述符环)
把DMA地址写入每个RX描述符
通知网卡这些描述符已经可用

然后，数据包到达网卡，网卡硬件完成信息解码，以太网帧接受，CPC校验，MAC地址过滤，RSS队列选择等

前导码 | SFD | 目的MAC | 源MAC | 类型/长度 | 数据和填充 | FCS

7字节 1字节 6字节 6字节 2字节 46～1500 4字节

如果开启了RSS,网卡会根据数据包的五元组（源IP、目标IP、源端口、目标端口、协议）计算哈希，然后选择某个RX队列 ，现代多队列网卡通常让不同 RX 队列对应不同 CPU，以便并行处理。后续屏蔽硬件中断可以只屏蔽某个RX队列的中断。

最后，网卡通过DMA写入内存

目的MAC | 源MAC | 类型/长度 | 数据和可能的填充

字段	通常会 DMA 到内存吗？	原因
前导码 Preamble	否	只用于 PHY/MAC 同步
SFD	否	只用于标记帧起点
目的 MAC	是	Linux 需要处理二层协议
源 MAC	是	Linux、网桥、抓包等需要
类型/长度	是	用来判断 IPv4、IPv6、ARP 等
VLAN Tag	取决于硬件卸载	可以保留，也可以剥离到描述符元数据
数据 Payload	是	这是主要数据内容
填充 Padding	通常是	通常无法与有效 Payload 完全区分
FCS/CRC	通常否	网卡校验后通常剥离
帧间间隔 IFG	否	它根本不属于以太网帧内容

二.网卡硬件中断通知CPU

DMA完成后数据已经位于内存中，但CPU并不知道某个RX描述符已经被网卡填写完毕，然后网卡会通过硬件中断通知cpu，现代多队列网卡通常使用MSI-X，让每个RX/TX队列拥有相对独立的中断向量。中断具体由哪个CPU处理，取决于IRQ Affinity配置：

中断向量（interrupt vector） ：CPU使用的入口编号，用来索引中断处理函数。x86上通常是0～255。
IRQ号 ：Linux内核为中断源分配的逻辑编号，可在/proc/interrupts中看到。
MSI-X Vector：网卡的一条MSI-X中断通道，Linux会为它建立IRQ，并最终映射到CPU中断向量。

MSI-X、IRQ和中断向量的关系三者位于不同层次：

概念	所属层次	作用
MSI-X	PCIe设备的中断通知机制	设备通过内存写消息触发中断
IRQ	Linux内核的逻辑编号	标识并管理一个中断源
中断向量	CPU层面的入口编号	决定CPU进入哪个底层中断入口

整体关系可以简化为：

css 复制代码

网卡队列
   ↓
MSI-X Table Entry
   ↓
Linux IRQ
   ↓
目标CPU上的中断向量
   ↓
Linux底层中断入口
   ↓
网卡驱动中断处理函数

1. MSI-X是什么

MSI-X是PCI/PCIe设备使用的一种中断通知机制。

传统设备通过拉高中断引脚通知中断控制器，而MSI-X通过执行一次特殊的内存写操作通知CPU：

sql 复制代码

传统中断：

设备 → 中断引脚 → IO-APIC → CPU

MSI-X：

设备 → 写入MSI-X消息 → Local APIC → CPU

MSI-X中的"Memory"指的是这种中断表现为一次内存写事务，并不意味着设备真的把普通业务数据写入某块RAM。

MSI-X支持多个独立的Table Entry。每个Entry保存一组中断消息配置：

css 复制代码

MSI-X Table Entry
├── Message Address
├── Message Data
└── Vector Control

其中：

Message Address指定中断消息发送到哪个中断控制器及目标CPU。
Message Data中包含CPU需要接收的中断向量等信息。
Vector Control用于屏蔽或开启该Entry。

网卡不会自行决定这些值。Linux在初始化设备和分配IRQ时计算相应配置，然后写入网卡的MSI-X Table。

2. 一个网卡队列如何对应MSI-X

以包含四个接收队列的网卡为例，驱动可能申请五个MSI-X Entry：

复制代码

MSI-X Entry 0 → RX/TX Queue 0
MSI-X Entry 1 → RX/TX Queue 1
MSI-X Entry 2 → RX/TX Queue 2
MSI-X Entry 3 → RX/TX Queue 3
MSI-X Entry 4 → 链路状态、错误等管理事件

当Queue 2需要通知CPU时，网卡使用Entry 2中配置的地址和数据发送MSI-X消息：

markdown 复制代码

RX Queue 2收到数据
        ↓
DMA写入数据缓冲区
        ↓
更新RX Descriptor
        ↓
读取MSI-X Entry 2的配置
        ↓
发出MSI-X写消息
        ↓
目标CPU收到中断

一个RX队列独占一个MSI-X Entry是常见配置，但不是强制要求。实际网卡可能：

RX和TX共用一个MSI-X Entry。
多个队列共享一个MSI-X Entry。
RX队列和TX队列分别使用不同Entry。
单独保留一个Entry处理管理事件。

3. MSI-X Entry与Linux IRQ

驱动向Linux申请MSI-X中断资源：

scss 复制代码

pci_alloc_irq_vectors(
    pdev,
    min_vectors,
    max_vectors,
    PCI_IRQ_MSIX
);

Linux为成功分配的MSI-X Entry创建对应的逻辑IRQ：

复制代码

MSI-X Entry 0 → Linux IRQ 120
MSI-X Entry 1 → Linux IRQ 121
MSI-X Entry 2 → Linux IRQ 122
MSI-X Entry 3 → Linux IRQ 123
MSI-X Entry 4 → Linux IRQ 124

驱动随后为这些IRQ注册处理函数：

perl 复制代码

request_irq(120, nic_queue_irq, 0, "eth0-q0", &queue0);
request_irq(121, nic_queue_irq, 0, "eth0-q1", &queue1);
request_irq(122, nic_queue_irq, 0, "eth0-q2", &queue2);
request_irq(123, nic_queue_irq, 0, "eth0-q3", &queue3);

request_irq(124, nic_admin_irq, 0, "eth0-admin", adapter);

不同队列可以使用相同的处理函数，但携带不同的上下文参数：

perl 复制代码

IRQ 120 ── nic_queue_irq(120, &queue0)
IRQ 121 ── nic_queue_irq(121, &queue1)
IRQ 122 ── nic_queue_irq(122, &queue2)
IRQ 123 ── nic_queue_irq(123, &queue3)

所以IRQ负责表达：

复制代码

这是Linux管理的哪一个中断源？

4. Linux IRQ与CPU中断向量

Linux还要把每个IRQ分配到一个目标CPU，并为它分配一个CPU中断向量。

假设分配结果如下：

复制代码

Linux IRQ 120 → CPU 0 → Interrupt Vector 0x51
Linux IRQ 121 → CPU 1 → Interrupt Vector 0x52
Linux IRQ 122 → CPU 2 → Interrupt Vector 0x53
Linux IRQ 123 → CPU 3 → Interrupt Vector 0x54

Linux根据这个结果生成MSI-X消息配置，并将其写入网卡：

复制代码

MSI-X Entry 0
├── 目标CPU：CPU 0
└── CPU Vector：0x51

MSI-X Entry 1
├── 目标CPU：CPU 1
└── CPU Vector：0x52

当网卡使用MSI-X Entry 0发出消息后：

perl 复制代码

网卡发出MSI-X消息
        ↓
消息被发送到CPU 0
        ↓
CPU 0收到Vector 0x51
        ↓
进入Vector 0x51对应的底层入口
        ↓
Linux定位到IRQ 120
        ↓
调用nic_queue_irq(120, &queue0)

5. 完整示例

假设数据包被RSS分配到RX Queue 1：

perl 复制代码

数据包到达网卡
        ↓
RSS计算结果选择RX Queue 1
        ↓
DMA写入Queue 1的接收缓冲区
        ↓
网卡更新RX Descriptor
        ↓
网卡使用MSI-X Entry 1发出中断消息
        ↓
CPU 1收到中断向量0x52
        ↓
CPU进入对应的底层中断入口
        ↓
Linux识别出IRQ 121
        ↓
调用nic_queue_irq(121, &queue1)
        ↓
屏蔽MSI-X Entry 1对应的队列中断
        ↓
调度Queue 1的NAPI
        ↓
NAPI批量处理RX Queue 1

可以把它浓缩为：

perl 复制代码

RX Queue 1
    ↓
MSI-X Entry 1
    ↓
MSI-X Message：目标CPU 1、Vector 0x52
    ↓
CPU 1的Interrupt Vector 0x52
    ↓
Linux IRQ 121
    ↓
nic_queue_irq(..., &queue1)
    ↓
Queue 1对应的NAPI

三、NAPI调度，软中断处理

网卡通过MSI-X触发硬件中断后驱动不会在硬中断上下文中处理所有数据包，而是调度对应的NAPI实例，将主要工作延后到NET_RX_SOFTIRQ软中断中完成。

网卡每秒可能受到成千上万的数据包，每个数据包都触发硬件中断，会形成中断风暴，cpu时间片会被中断占满，因为中断上下文是不能被打断调度的。举个例子：10G网卡满速运行每秒收取1500万个包，触发1500万次中断，cpu直接瘫痪。

硬中断处理程序主要完成两件事情：

屏蔽当前RX队列的中断通知。
把该队列对应的NAPI加入当前CPU的轮询列表。

CPU的轮询列表是linux内核为每个cpu维护的内核数据结构，每个cpu都有一个softnet_data,softnet_data中包含一个poll_list

例如：

markdown 复制代码

CPU 0的softnet_data
└── poll_list
    ├── eth0 Queue 0的NAPI
    └── backlog NAPI

CPU 1的softnet_data
└── poll_list
    └── eth0 Queue 1的NAPI

什么时候进行轮询？

时机	执行者
硬中断退出时	当前CPU直接执行
重新启用Bottom Half时	当前进程上下文顺带执行
软中断积压或超过预算时	`ksoftirqd/N`内核线程执行
在进程上下文主动调用软中断处理接口时	当前CPU直接执行
后续其他硬中断退出时	当前CPU补充执行此前遗留的软中断

软中断poll处理流程：

当网卡中断调度NAPI后，对应NAPI被加入当前CPU的softnet_data.poll_list，同时设置NET_RX_SOFTIRQ待处理标志。

随后，在硬中断退出阶段，内核检查并执行待处理的NET_RX_SOFTIRQ。软中断通过net_rx_action()调用NAPI的poll()函数，批量处理RX Ring中的数据包。为了避免CPU长时间被软中断占用，NAPI Poll有单次处理配额，NET_RX_SOFTIRQ整体也有数据包数量和执行时间限制。如果达到数量或时间限制，而RX Ring中仍然有数据，NAPI会保持调度状态，内核重新触发NET_RX_SOFTIRQ，在后续轮次继续处理。如果软中断持续积压，后续工作可能由当前CPU对应的ksoftirqd/N内核线程处理。直到RX Ring被清空，驱动才完成NAPI并重新开启该队列的硬件中断。

可以简化成流程：

scss 复制代码

硬中断退出
    ↓
执行NET_RX_SOFTIRQ
    ↓
net_rx_action()调用NAPI Poll
    ↓
批量处理RX Ring
    ↓
达到包数或时间限制？
    ├── 是，Ring仍有数据
    │      ↓
    │   保持NAPI调度状态
    │      ↓
    │   重新触发NET_RX_SOFTIRQ
    │      ↓
    │   必要时由ksoftirqd/N继续处理
    │
    └── 否，Ring已经清空
           ↓
        完成NAPI
           ↓
        重新开启队列中断

四、GRO合并，协议栈处理

poll函数中，会从per-CPU缓存分配sk_buff（比全局内存分配器快），会预先尝试GRO合并再上送； sk_buff数据结构让协议栈每层处理，不是拷贝数据而是移动指针，本质：skb_pull = skb -> data += len

sk_buff结构体：

arduino 复制代码

struct sk_buff {
    struct sock *sk;         // 关联 socket
    struct net_device *dev;  // 来源网卡

    // [ARCH] 协议栈每层移动这些指针
    unsigned char *head;     // 缓冲区起始
    unsigned char *data;     // 当前层数据起始
    unsigned char *tail;     // 数据结束
    unsigned char *end;      // 缓冲区结束

    // [ARCH] L2/L3/L4 头的位置偏移
    __u16 transport_header;  // L4 头
    __u16 network_header;    // L3 头
    __u16 mac_header;        // L2 头

    __be16 protocol;         // 以太网协议
    unsigned int len;        // 数据总长度
};

GRO是收包端的合并优化，如果连续收到的几个小包属于同一个tcp流，并且是连续的，GRO会将其合并成一个sk_buff,将多个协议栈处理优化成一个。接下来进入协议栈处理：

__netif_receive_skb_core函数做了两件事

把包递给ptype_all注册的所有处理器（tcptump就是在这里抓包的，早于防火墙的iptables过滤，所以能抓到iptables丢掉的包）

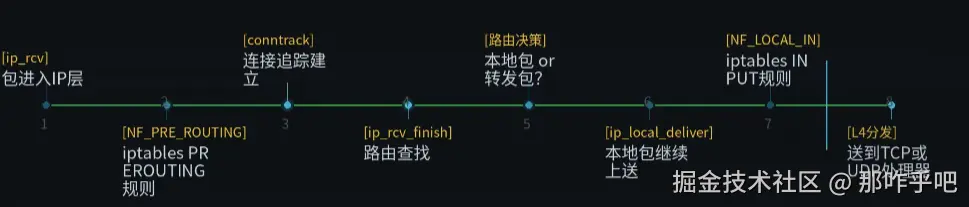

根据包的protocol字段分发到对应的L3处理器（IPV4包走ip_rcv）然后进入IP层： ip_rcv先做基础校验（ip版本对不对，头部检验和对不对），校验通过后，到达关键点，Netfilter的PRE_ROUTING hook，iptables的PREROUTIN规则就是在这里生效的，conntrack连接追踪也是在这里建立。

Netfilter在IP层插入了两个拦截点：PRE_ROUTING在路由查找之前，所有进入的包都会过这一关；ip_route_input_noref查询路由表，找到匹配的路由条目（这里有个重要优化------路由缓存），路由查找决定这个包是发给本机的还是需要转发的；路由决策后，本地包走ip_local_deliver，到达第二个拦截点LOCAL_IN------这就是iptables INPUT链的位置，你平时写的防火墙规则大部分在这里生效。每个hook点都意味着链表遍历和函数调用，规则越多越慢，这也是XDP和eBPF出现的原因------在Netfilter之前就做决策。

这里有个重要优化------路由缓存。第一个包需要走完整的路由表查找，但后续同一个流的包会命中缓存，查找时间从微秒级降到纳秒级。对于服务器收包来说，绝大多数包都是发给本机的，走ip_local_deliver继续上送。

到了传输层，tcp_v4_rcv是TCP收包的入口。> 第一步是根据源IP、目的IP、源端口、目的端口这四元组做哈希查找，找到对应的socket，找不到就发RST拒绝；找到了就看socket状态，如果是ESTABLISHED状态，就走快速路径tcp_rcv_established，绝大多数数据传输的包都走这条快速路径。tcp_rcv_established的快速路径有两个条件：TCP头里没有额外选项，并且序列号和预期的下一个序列号完全一致。满足这两个条件，意味着这是一个正常的、按序到达的数据包，可以跳过乱序处理、重传检测等所有复杂逻辑，直接把数据放入接收队列------这个优化让TCP在正常传输时的开销降到最低。看代码，快速路径命中后，先用skb_pull剥掉TCP头，然后tcp_queue_rcv把sk_buff挂到socket的接收队列上，紧接着tcp_data_ready唤醒所有在等待这个socket数据的进程------不管你是用阻塞的read，还是epoll，都在这一刻被唤醒。
