CH221K与ECP5702 2款PD取电芯片的区别

前言

CH221K、ECP5702作为纯PD取电芯片,专注于PD协议通信,逻辑纯粹。在与标准PD充电器配合时表现最佳。

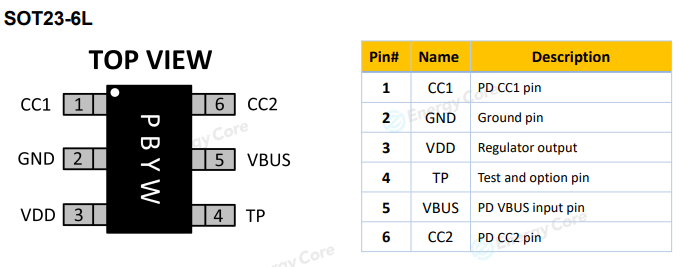

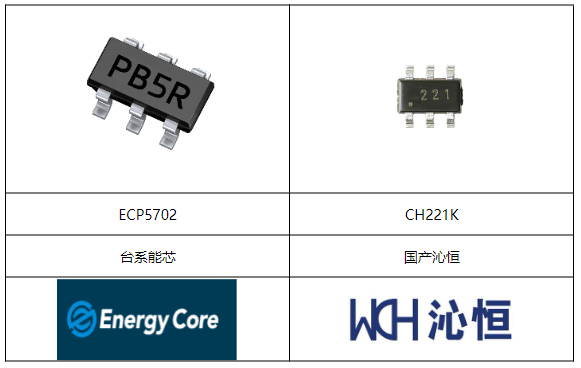

两者作用一模一样:对接快充头,调取5V/9V/12V/15V/20V电压,SOT23-6L封装相同、引脚外观相似。

二者最大差距:外围电路、耐压、能否带电调压,新手极易踩坑,下面直白对比。

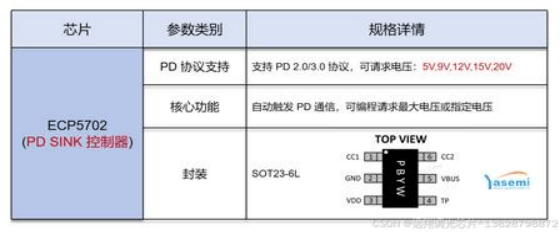

(一)核心硬参数直观对比:

(二)最关键2大区别!

区别 1:供电方式

CH221K 要 "额外供电" 。

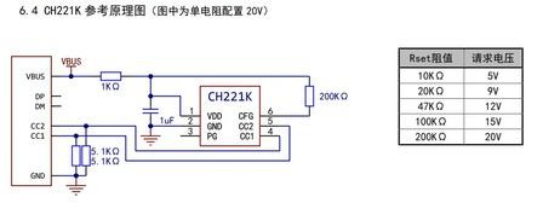

内部5.5V供电模块耐压弱,Type-C 母座 20V 高压母线不能直接接到芯片供电脚,如果直接接快充20V高压立马烧毁,必须额外加装稳压电路;

CH221K需要外置5.1K下拉电阻的设计 ,电路板多增加 2~3 颗元器件,布线空间占用更大。

ECP5702高耐压,外围简单,极简设计。

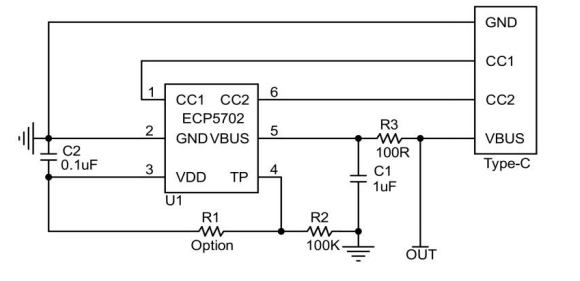

所有引脚耐压做到 28V,Type-C 协议取出的 5-20V 电压直接接芯片,不需要单独降压供电,外围只需要两个电容,三个电阻就可以工作。

这种设计在空间受限的IoT 设备中特别吃香------去年有客户做智能手环充电仓时,就是靠它省下了宝贵的PCB面积。

区别 2:协议取电电压能不能中途切换

CH221K:静态固定

CH221K:焊好电路是什么电压,就一直是什么电压,改电压必须断电拆机;只适合全程只需要一种电压的产品:单电压电动工具、简易充电模块。

ECP5702动态可调

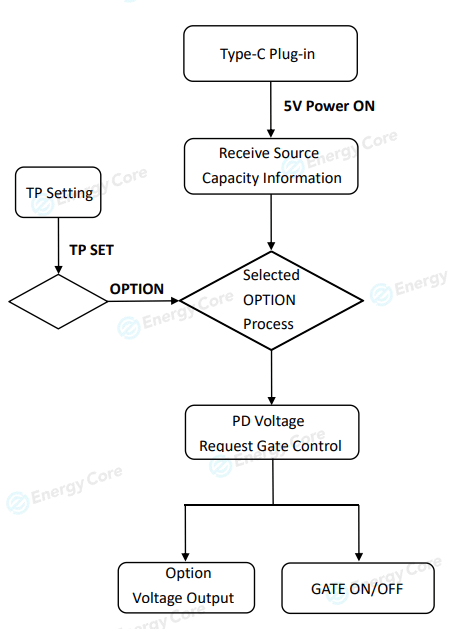

核心王牌功能:充电线不拔断,可通过调整电阻或者单片机控制实现切换协议取电电压,适合补光灯、可调电源、多功率设备。

举个例子:

如果你在做一款电动牙刷:它只需要一个固定的5V或9V来充电,用 CH221K 就完美了,简单、便宜、可靠。

如果你在做一款智能台灯:你希望它插上充电器后,用5V做待机微光,用9V做阅读灯,用12V做全亮模式。这时候,ECP5702 + 单片机 的组合就是你的最佳选择,用户可以通过触摸或按键,轻松切换亮度。

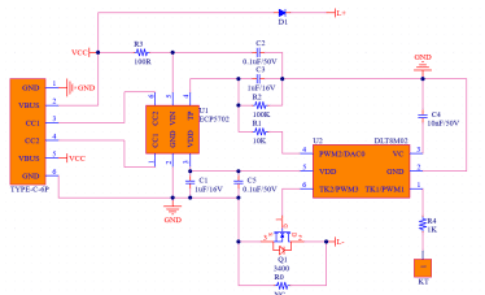

(12V灯带电路原理图,如上)

(三)总结

选择哪款芯片,完全取决于你的产品需求:

追求简单、低成本、固定电压:选 CH221K,它就像一位可靠的"老黄牛",默默完成本职工作。

追求灵活、多功能、动态调压:选 ECP5702,它像一个充满创意的"艺术家",能给你的产品带来更多可能性。

希望这个"固定套餐"和"自助餐厅"的比喻,能帮你更好地理解这两款芯片的区别。选对芯片,你的产品设计就成功了一半!
