短波接收机灵敏度测试

  • 测试环境

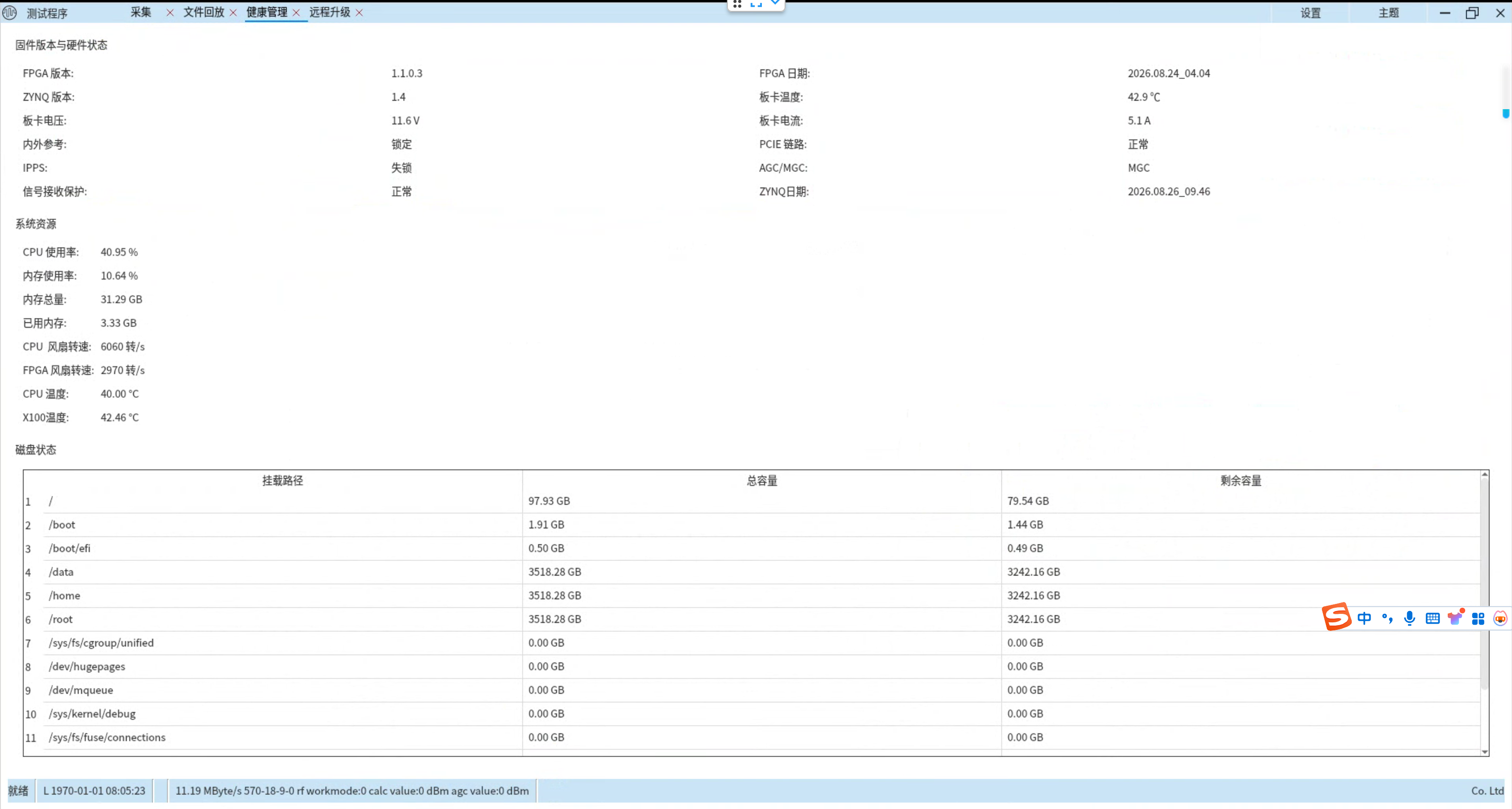

上位机软件版本:20260824,FPGA版本、ZYNQ版本等信息如下图:

硬件平台:LAN-404:全国产化飞腾D2000+JFM7VX690T+A/D+短波调理,支持1.5MHz~30MHz短波接收,点频信号可到-130dBm.

  • 灵敏度测试

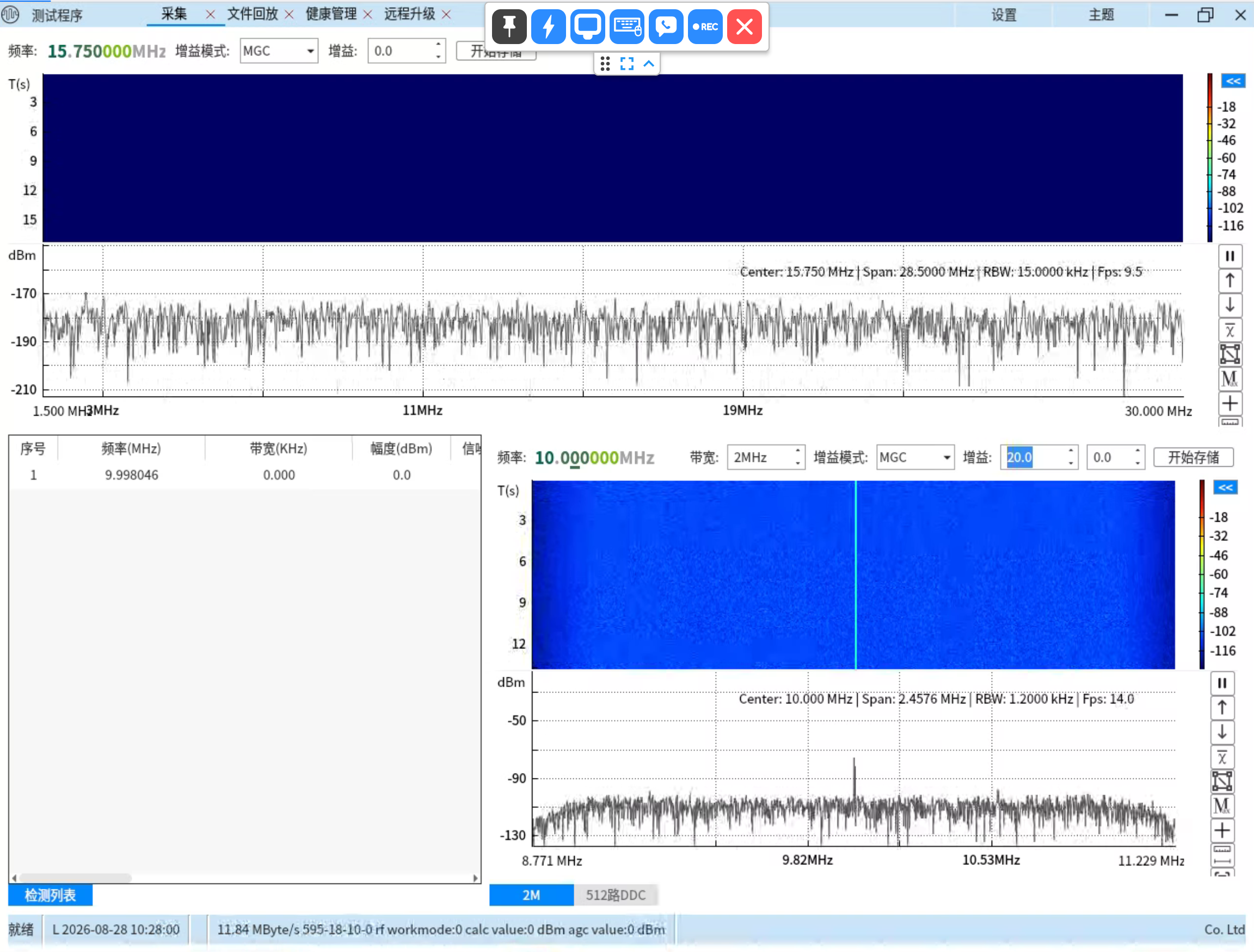

首先使用RS综测仪发送1KHz音频单音信号,频率10.001MHz,幅度-100dBm。软件2M窄带设置中心频率10MHz,增益模式MGC,增益设置20dB。上位机界面如下图:

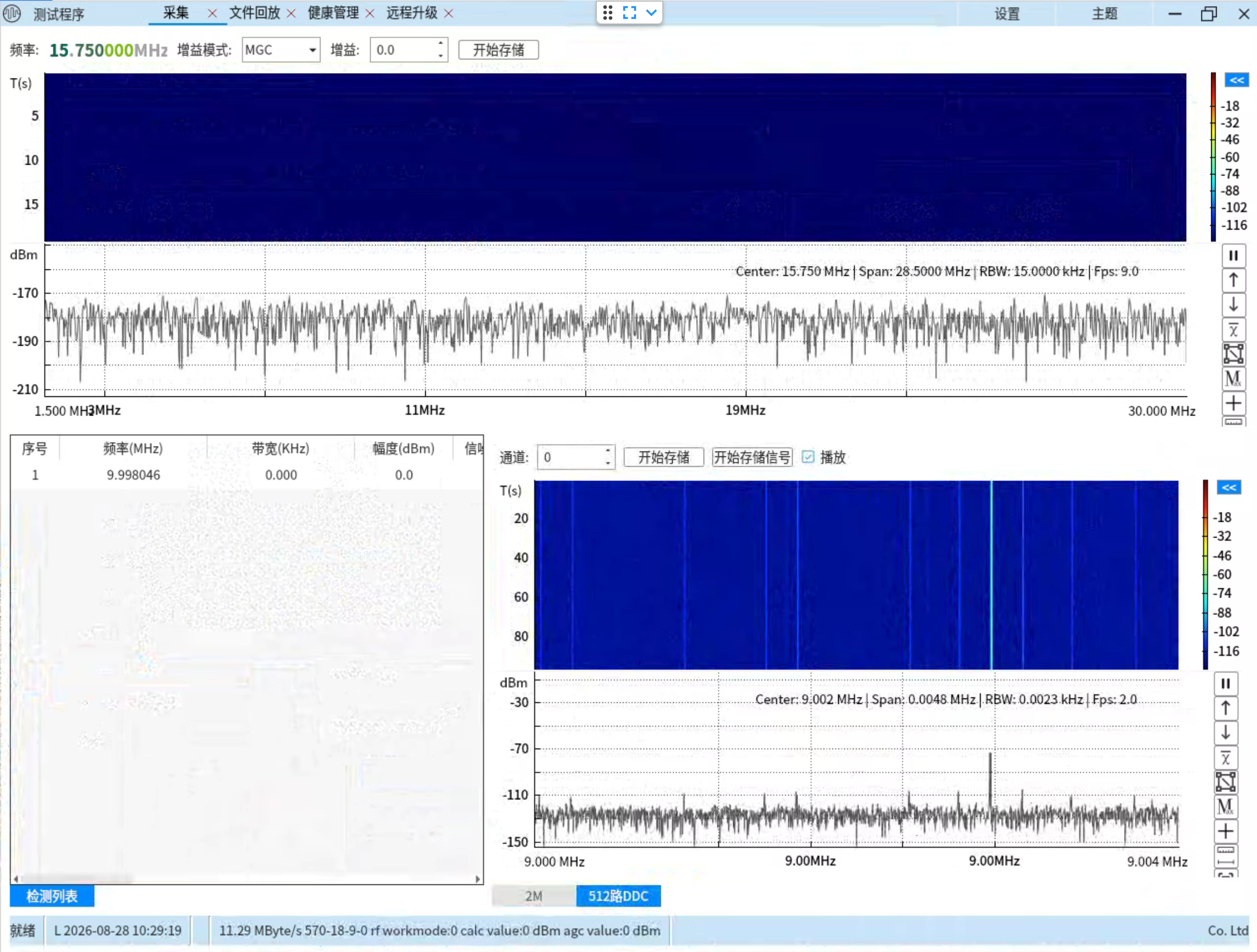

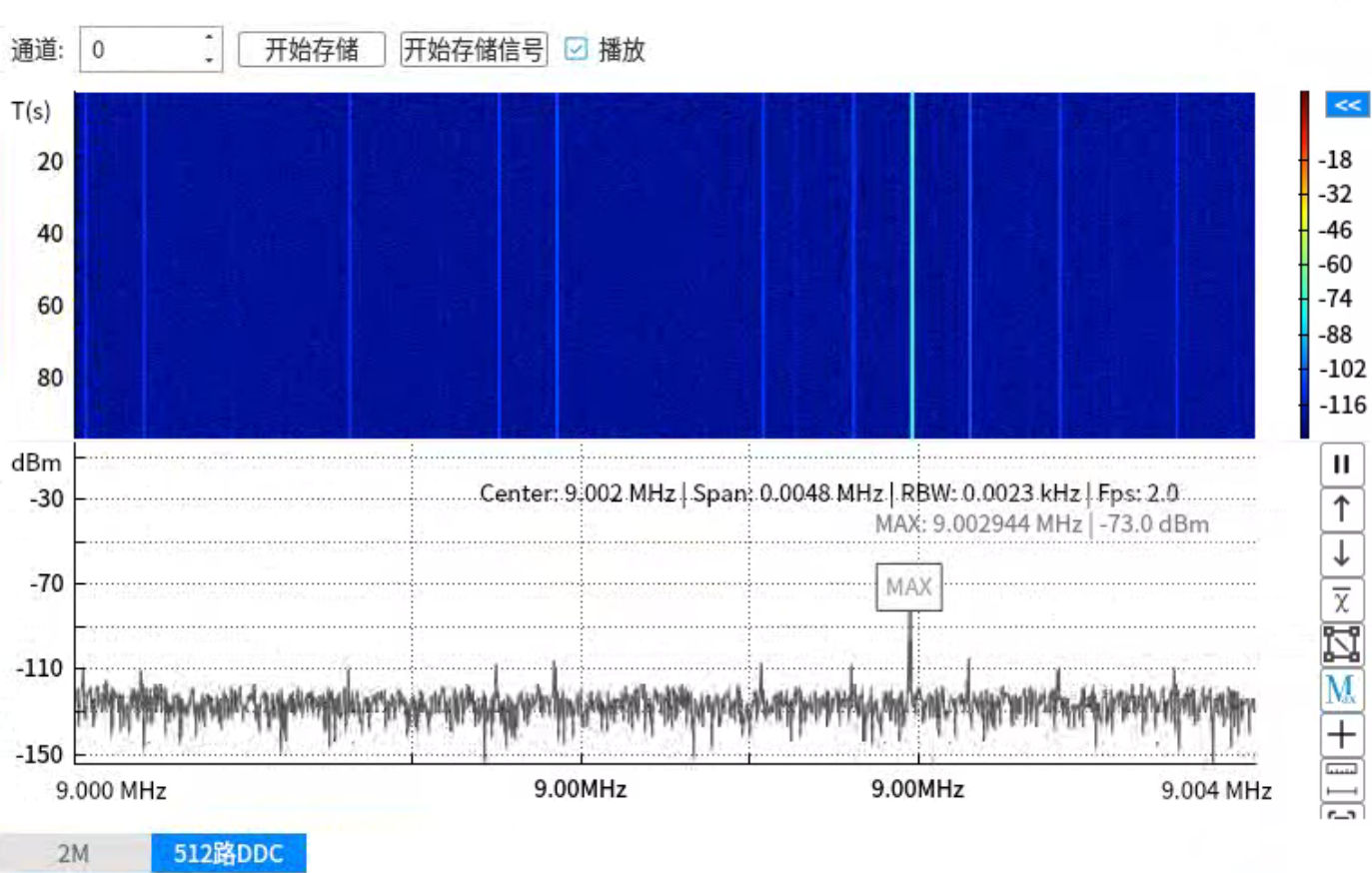

软件界面切换到512路信道化DDC界面,直接在0通道,勾选播放。然后在综测仪上面查看SINAD信纳比。

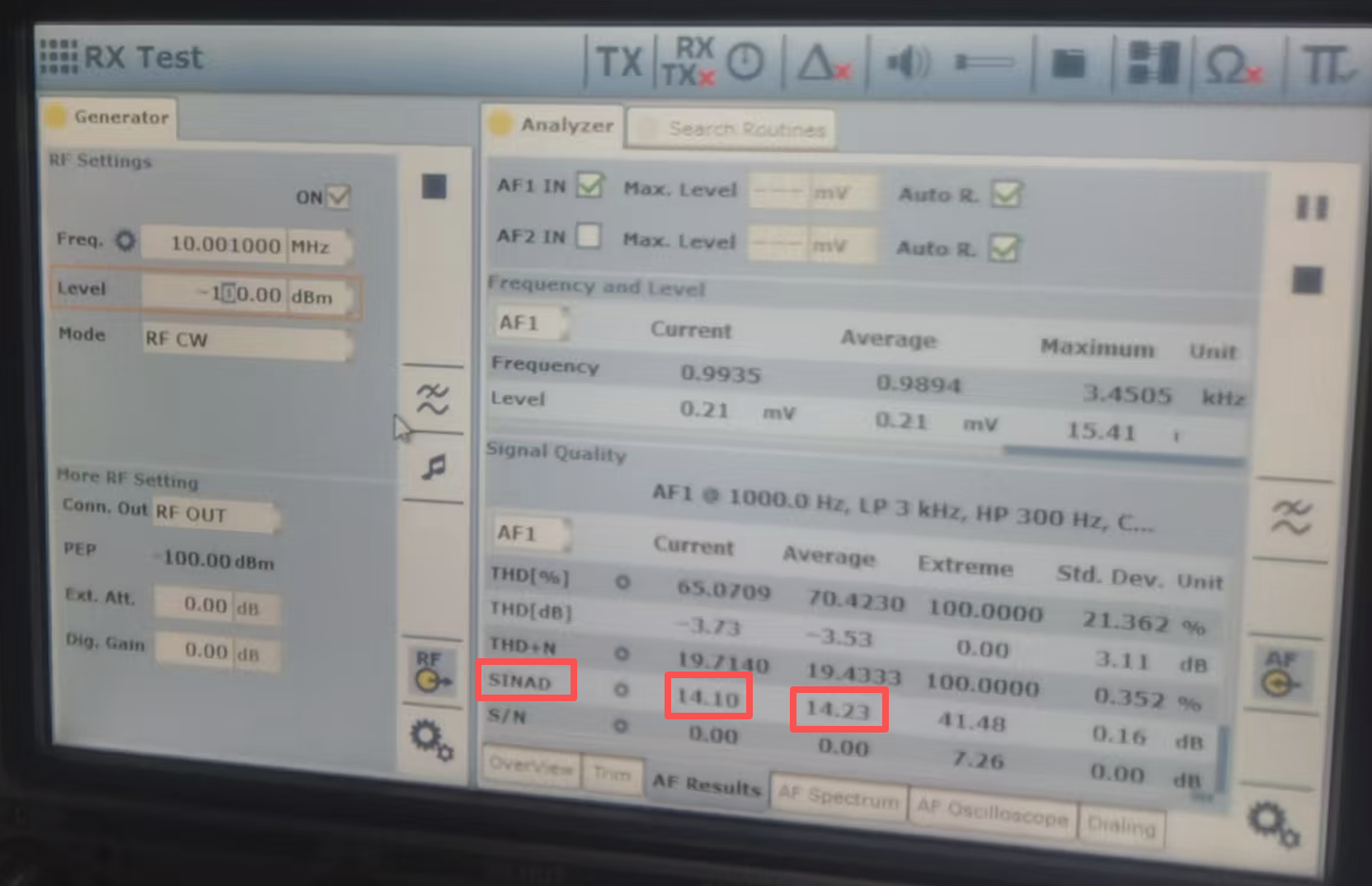

综测仪显示如下:

说明:SINAD就是信纳比,14.10就是当前信纳比,14.23是平均信纳比。

灵敏度测试记录表:

|-----------|----------|--------|-------|----------|-------|
| 综测仪 输出频率 | 综测仪 输出功率 | 软件接收频率 | MGC增益 | 当前信纳比 | 平均信纳比 |
| 10.001MHz | -60dBm | 10MHz | 10 dB | 41.3左右波动 | 41.1 |
| 10.001MHz | -80dBm | 10MHz | 10 dB | 28左右波动 | 28.0 |
| 10.001MHz | -100dBm | 10MHz | 36 dB | 32左右波动 | 32.2 |
| 10.001MHz | -115dBm | 10MHz | 36 dB | 17左右波动 | 17.3 |
| 10.001MHz | -119dBm | 10MHz | 36 dB | 13左右波动 | 13.1 |
