通信系统原理：工程化综述
本文从工程和理论结合的角度，对现代通信系统原理进行较为详细的介绍。内容涵盖源编码、信道编码、调制与波形设计、信道和噪声模型、性能指标以及系统设计权衡，并结合若干示意图和表格，适合作为超过4页的技术参考文档。

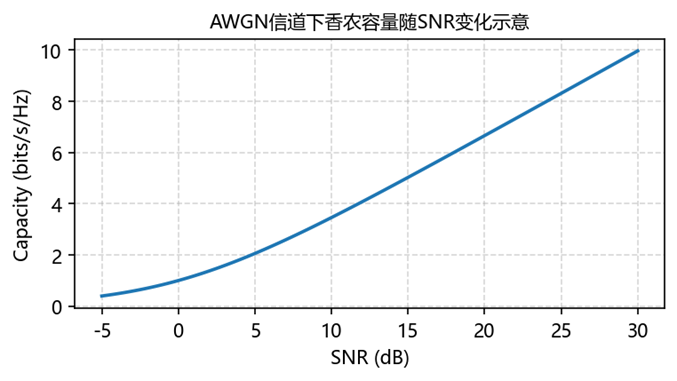

图 1 ：在归一化 AWGN 信道条件下，香农容量随 SNR 变化的示意曲线（示意）。

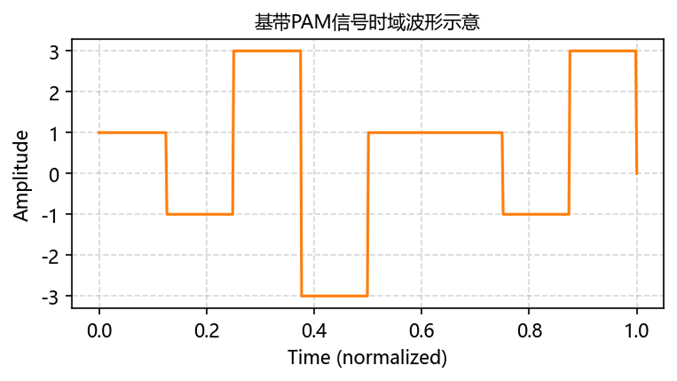

图 2 ：基带脉冲幅度调制 (PAM) 信号的时域波形示意，展示符号电平随时间的变化（示意）。

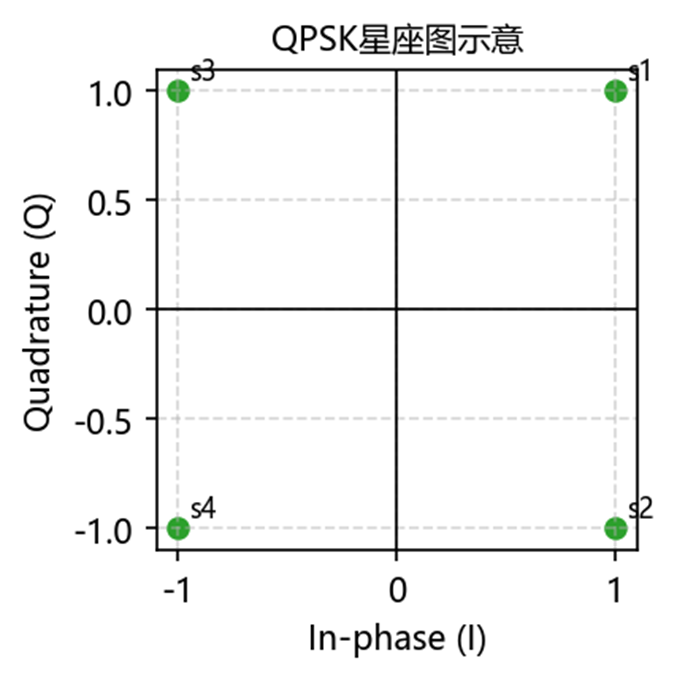

图 3 ： QPSK 调制在 I-Q 平面上的星座图示意，包含四个等距的符号点（示意）。
|-----------|--------------------|----------------------------|------------------------|
| 功能模块 | 作用 | 典型技术 | 说明 |
| 源编码 | 去除冗余并高效表示信息。 | 熵编码、Huffman编码、算术编码等。 | 设计时通常参考熵和率失真理论。 |
| 信道编码 | 通过增加结构化冗余来对抗噪声和差错。 | 分组码、卷积码、Turbo码、LDPC码、极化码等。 | 是工程系统逼近香农容量的核心手段。 |
| 调制 | 将比特映射为适合物理信道传输的波形。 | ASK、PSK、QAM、OFDM、扩频等。 | 需在频谱效率、功率效率和鲁棒性之间进行权衡。 |
| 检测与估计 | 从噪声观测中恢复发射符号。 | 匹配滤波、ML/MAP检测、均衡等。 | 性能通常通过差错概率和BER曲线进行评估。 |
表1：数字通信系统中的主要功能模块及其典型技术示意。
|-----------------------|-------------------|-----------------|------------------------|
| 信道/ 噪声模型 | 特性 | 常见场景 | 说明 |
| AWGN 信道 | 加入白高斯噪声，频谱近似平坦。 | 是许多数字通信分析的基准模型。 | 便于推导误码率和容量的闭式表达。 |
| 衰落信道 | 随时间或频率随机变化的幅度和相位。 | 无线通信、移动无线电等。 | 需要采用分集、自适应调制编码等技术。 |
| 符号间干扰(ISI) 信道 | 由于信道记忆引入的符号间干扰。 | 带限信道、多径传播场景。 | 通过均衡、成形滤波和OFDM等方式进行抑制。 |
| 有色噪声 | 频谱非平坦的噪声过程。 | 部分工业和有线信道场景。 | 通常需要白化滤波器和专门设计的接收机。 |
表2：通信理论和工程实践中常见的信道与噪声模型示意。
|------------------|------------------------|---------------------|----------------------|
| 指标 | 含义 | 在系统设计中的作用 | 说明 |
| 比特误码率(BER) | 接收错误的比特占总比特的比例。 | 链路可靠性的核心度量。 | 通常绘制BER随SNR变化的性能曲线。 |
| 符号误码率(SER) | 接收错误的符号占总符号的比例。 | 对多电平调制更为直观。 | 可通过比特映射关系与BER互相转换。 |
| 频谱效率 | 单位带宽上的有效信息速率(比特/秒/Hz)。 | 决定系统总体容量。 | 与调制阶数、编码速率和双工方式密切相关。 |
| 每比特能量(Eb/N0) | 单位信息比特的归一化能量指标。 | 便于在不同调制和编码方案之间公平对比。 | 是理论性能分析中的关键参数。 |
表3：链路级和系统级性能评估中常用的关键指标示意。
1. 通信系统模型与基本流程
在抽象层面上，通信系统可以被视为信息从源端到目的端的一系列变换过程。源编码负责以尽可能高效的形式表示信息，信道编码通过增加冗余来提高抗差错能力，调制和波形设计将离散比特转换为适合物理信道传输的连续信号，信道将信号与噪声和干扰叠加，接收端则通过解调和译码恢复原始信息。
在数字通信场景中，信息通常被表示为比特序列，并以分组或流的形式进行处理。尽管系统框架看似简单，但每个模块的具体实现都涉及丰富的数学工具和工程权衡。
2. 源编码与信息度量
源编码的目标是利用信息源的统计特性，尽可能去除冗余并实现高效表示。熵是衡量平均信息量的重要理论指标，互信息则刻画了随机变量之间共享信息的多少。在实际工程中，Huffman编码、算术编码等方法广泛应用于无损压缩。
在允许有损压缩的场景下，率失真理论给出了压缩率与失真之间的理论边界。现代音视频编码标准通常结合变换编码、量化和感知模型，在有限码率下提供可接受的主观质量。
3. 信道编码与可靠性提升
信道编码通过结构化冗余来检测和纠正传输过程中产生的差错。经典的分组码和卷积码为后来的Turbo码、LDPC码和极化码等逼近香农容量的编码方案奠定了基础。设计时需要在码率、纠错能力和译码复杂度之间进行综合权衡。
从理论角度看，信道编码可通过码距、生成矩阵和译码算法等概念进行刻画；从实现角度看，迭代译码和置信传播等技术利用图模型上的概率推理实现高效纠错。
4. 调制与波形设计
调制方案决定了信息在时间和频率上的占用方式。ASK、PSK、FSK和QAM等常见调制通过调节幅度、相位或频率实现符号映射。调制阶数越高，频谱效率通常越高，但对SNR的要求也越苛刻。
多载波调制（如OFDM）在频率选择性信道中具有显著优势，可通过在不同子载波上并行传输来简化均衡。OFDM及其变种已广泛应用于DSL、Wi-Fi以及蜂窝系统等。
5. 信道与噪声模型
理想的AWGN信道模型假设信号在传输过程中叠加了带宽无限、功率谱密度恒定的高斯噪声，该模型在分析上高度可处理，并且在众多场景中能较好逼近热噪声。
在无线场景中，衰落和多径效应使得信道随时间和频率呈现随机变化。Rayleigh、Rician和Nakagami-m等统计模型常用于描述小尺度衰落；同时，还需考虑路径损耗和阴影衰落等大尺度效应。
6. 检测、估计与均衡
接收端的核心任务是从带噪观测中恢复发射符号。在许多场景中，最优检测可通过最大似然(ML)或最大后验(MAP)准则来实现，但其复杂度往往随调制阶数和信道记忆长度急剧增加。
均衡器用于抑制符号间干扰，包括线性均衡、判决反馈均衡和基于序列估计的MLSE等。自适应滤波和状态空间建模技术则可以在时变信道条件下持续跟踪并更新接收策略。
7. 性能分析与设计权衡
通信系统性能通常通过误码率、吞吐量、时延和可靠性等指标综合评价。提高某一指标往往需要牺牲其他指标。例如，提高调制阶数可以提升频谱效率，但在相同SNR下会导致更高的误码率。
在工程实践中，需要在编码增益、分集增益、算法复杂度以及硬件实现代价之间做出权衡。理论分析、数值仿真和实验验证共同为系统设计提供依据。
8. 多用户与网络化通信
实际系统往往在多用户和网络环境下工作。TDMA、FDMA、CDMA和OFDMA等多址接入技术负责在时间、频率或码域中为不同用户分配资源。干扰管理和调度算法在提高整体系统容量方面发挥关键作用。
跨层设计和协议协同是网络化通信的重要方向。从物理层到应用层，各类协议共同决定端到端性能。信息论、排队论和博弈论等工具常用于分析和优化此类系统。
9. 现代发展趋势与展望
当代研究热点包括大规模MIMO、毫米波通信、非正交多址(NOMA)以及通信与感知一体化系统等。同时，机器学习在信道估计、资源分配和端到端波形设计等方面的应用也日益增多。
未来通信系统将更加注重与计算和存储的融合，在能效、可靠性和安全性方面提出更高要求。新的物理媒介、网络架构和服务形态有望推动通信系统原理持续发展。
