在上一篇关于SDR架构的文章中，我们了解到，软件定义无线电通过软件来定义无线电的功能，带来了前所未有的灵活性。从最早的数字基带采样，到后来的中频采样，再到能直接采样射频信号的"直接射频"架构，SDR的演进始终伴随着一个核心技术的进步------数据转换器（ADC/DAC）的速度越来越快。
然而，在很长一段时间里，构建一个高性能的SDR系统，通常需要在一块电路板上集成多个独立的芯片：一个强大的FPGA（现场可编程门阵列）负责数字信号处理，一个或几个高速ADC/DAC负责模拟与数字信号的转换，还有一个高性能的处理器（如ARM）负责控制和上层协议。这种"多芯片"方案不仅让电路板设计复杂、体积庞大、功耗偏高，也限制了系统内部的通信带宽。
转机出现在2018年，随着赛灵思（Xilinx，现已被AMD收购）推出Zynq UltraScale+ RFSoC（射频片上系统）系列芯片，这一切都开始改变。
想象一下，如果把一套完整无线电系统的"大脑"（处理器）、"肌肉"（FPGA）和"感官"（高速射频数据转换器）全部塞进一颗小小的芯片里，会发生什么？这就是RFSoC带来的革命。
正如《Software Defined Radio with Zynq UltraScale+ RFSoC》这本权威书籍所描述的，RFSoC不仅仅是将几个功能块简单地"封装"在一起，而是一次深度的融合。它内部集成了：
-
一个强大的处理系统：包含四核Arm Cortex-A53应用处理器和双核Cortex-R5实时处理器，可以流畅运行Linux操作系统，处理复杂的网络协议和上层应用。
-
一片高性能的FPGA可编程逻辑：海量的逻辑单元、DSP切片和高速存储器，为实时信号处理算法提供了并行加速的"沃土"。
-
一套顶级的射频数据转换器（RF-ADC/DAC）：这才是RFSoC的灵魂所在。这些转换器能以每秒数吉（甚至数十吉）样本的速率直接对高达6GHz的射频信号进行采样和生成。这意味着，我们甚至可以直接对2.4GHz的Wi-Fi信号、3.5GHz的5G信号进行数字化，而无需传统的模拟下变频电路。
这种"单芯片"方案带来的好处是巨大的：
-
极简的硬件设计：电路板面积大幅缩小，BOM（物料清单）显著简化。
-
更低的功耗：芯片内部通信远优于板级通信，且专用硬化逻辑比FPGA软逻辑更省电。
-
更高的系统性能：极低的数据传输延迟和更高的数据吞吐量，为雷达、通信等对实时性要求极高的应用提供了可能。
可以毫不夸张地说，RFSoC的出现，将软件定义无线电从一个灵活的"板卡级"概念，真正推向了"芯片级"的实用化和普及化。它为构建下一代高性能、小型化、低功耗的雷达、通信和电子对抗系统，铺设了坚实的基石。

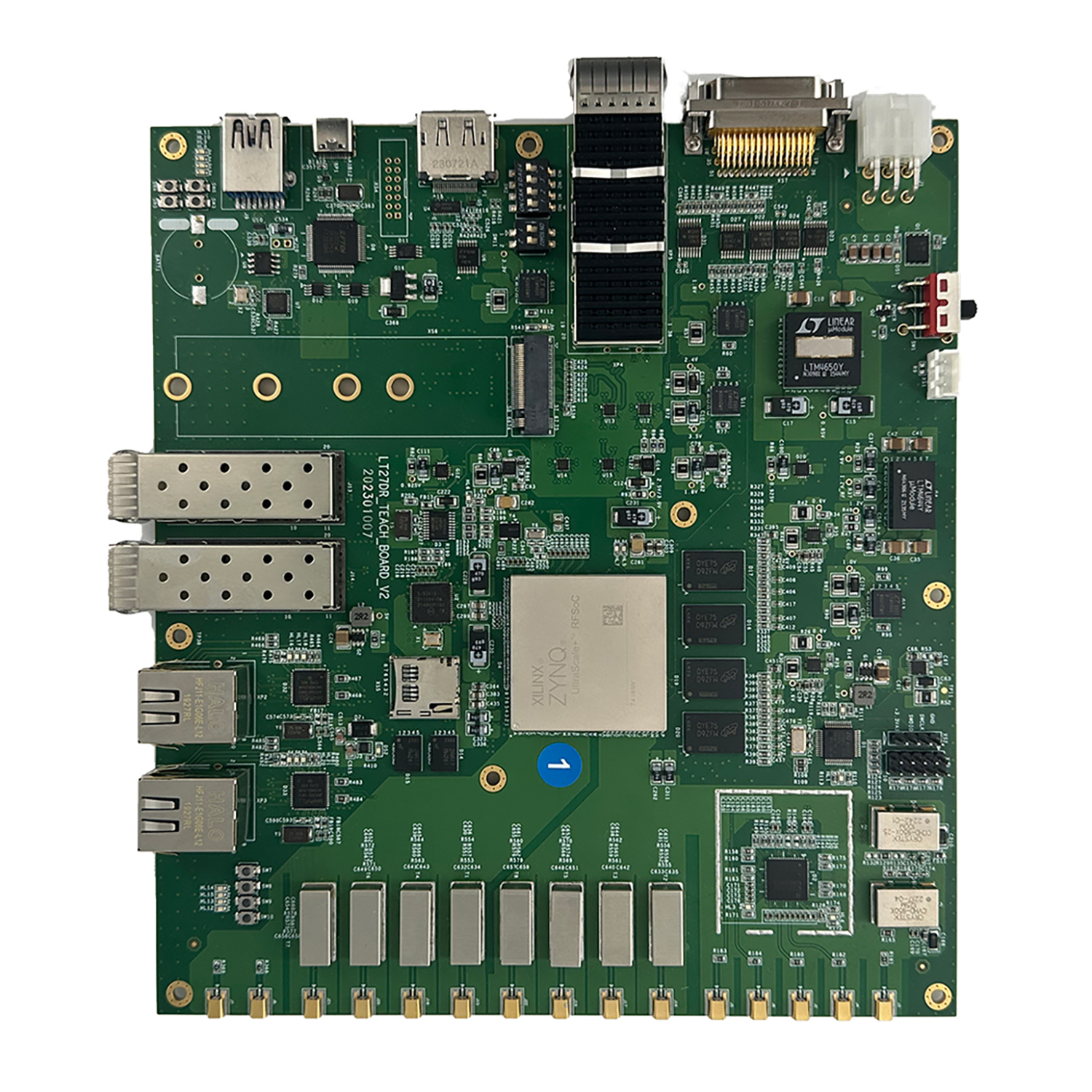

而西安雷通微系统技术有限公司，正是国内深耕这一尖端技术的先行者之一。通过深度挖掘RFSoC的潜力，我们得以开发出系列化、高性能的数字阵列产品，为各领域客户提供顶尖的硬件平台。在接下来的文章中，我们将一步步揭开这些高性能系统背后的技术面纱。
