PCB 设计中的 3W原则简析

视角：硬件设计工程师

维度：原理 · 应用 · 工具 · 实践

[整体讲解：什么是 3W 原则](#整体讲解：什么是 3W 原则)
[原理解析：3W 背后的电磁学](#原理解析：3W 背后的电磁学)
[细节深拆：关于 3W 你必须知道的 6 个要点](#细节深拆：关于 3W 你必须知道的 6 个要点)
应用场景：不同信号该离多远
[工具落地：EDA 规则设置与仿真验证](#工具落地：EDA 规则设置与仿真验证)
工程实践：流程、案例与检查清单
常见误区与速查表

一、整体讲解：什么是 3W 原则

1.1 一句话定义

3W 原则：在 PCB 布线时，两条信号走线的线边缘间距应不小于 3 倍线宽（W），以将线间串扰（Crosstalk）抑制到工程上可接受的水平。

1.2 为什么需要这条规则

PCB 上两条平行走线之间存在 寄生电容 和 寄生电感 。当一条走线（干扰源，Aggressor）上的信号快速跳变时，会通过电磁耦合在相邻走线（受害者，Victim）上感应出噪声 ------ 这就是串扰。串扰会导致：

数字信号：毛刺、误触发、时序裕量被吃掉；
模拟信号：信噪比恶化、采样精度下降；
系统层面：EMC 辐射超标、整机认证失败。

3W 原则就是一条低成本、易执行的 "设计守则（Design Rule）"：不需要每块板都做昂贵的仿真，只要布板时守住间距，就能避免 80% 以上的串扰问题。

1.3 3W 原则在规则体系中的位置

规则	控制对象	核心思想
3W 原则	线间串扰	信号线之间拉开 ≥ 3 倍线宽
20H 原则	电源/地层边缘辐射	电源层比地层内缩 20 倍介质厚度
包地（Guard Trace）	关键信号隔离	用地线和地孔把敏感信号"围起来"
3W 原则	线间串扰	与上述规则配合使用，构成完整 EMC 防线

二、原理解析：3W 背后的电磁学

2.1 串扰的两种耦合机制

两条相邻走线之间的串扰，本质上是两种耦合的叠加：

（1）容性耦合（电场耦合）

两条走线之间存在寄生电容 Cm。干扰源电压跳变（dV/dt）通过 Cm 向受害线注入位移电流：

复制代码

i_c = Cm · dV/dt

信号边沿越陡（dV/dt 越大），注入的噪声电流越大。

（2）感性耦合（磁场耦合）

两条走线构成互感 Lm。干扰源电流跳变（dI/dt）在受害回路中感应出噪声电压：

复制代码

v_L = Lm · dI/dt

回流路径环路面积越大，互感越强。

工程结论：容性耦合与电压变化率挂钩，感性耦合与电流变化率挂钩。高速数字信号两者都剧烈，因此高速板必须严格控制线间距。

2.2 为什么恰好是"3 倍线宽"

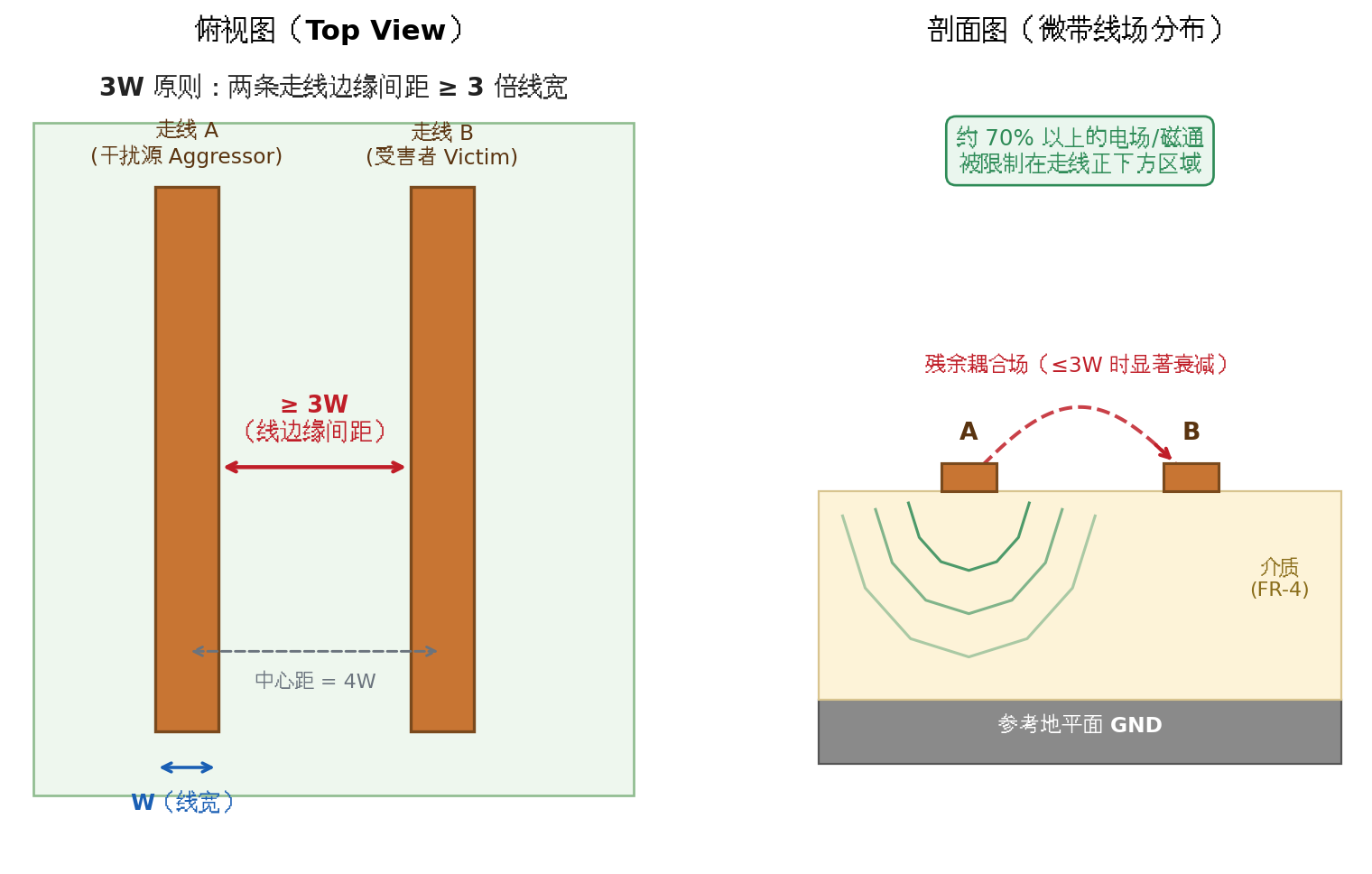

以最常见的表层微带线（Microstrip）为例：走线的电场与磁通绝大部分集中在走线正下方、宽约 3W 的区域内------约 70% 以上的场被"锁"在这个范围，并终止于下方的参考地平面。

将边缘间距拉开到 3W（即中心距 4W）时：

干扰源边缘场恰好衰减到受害线位置时已非常微弱；

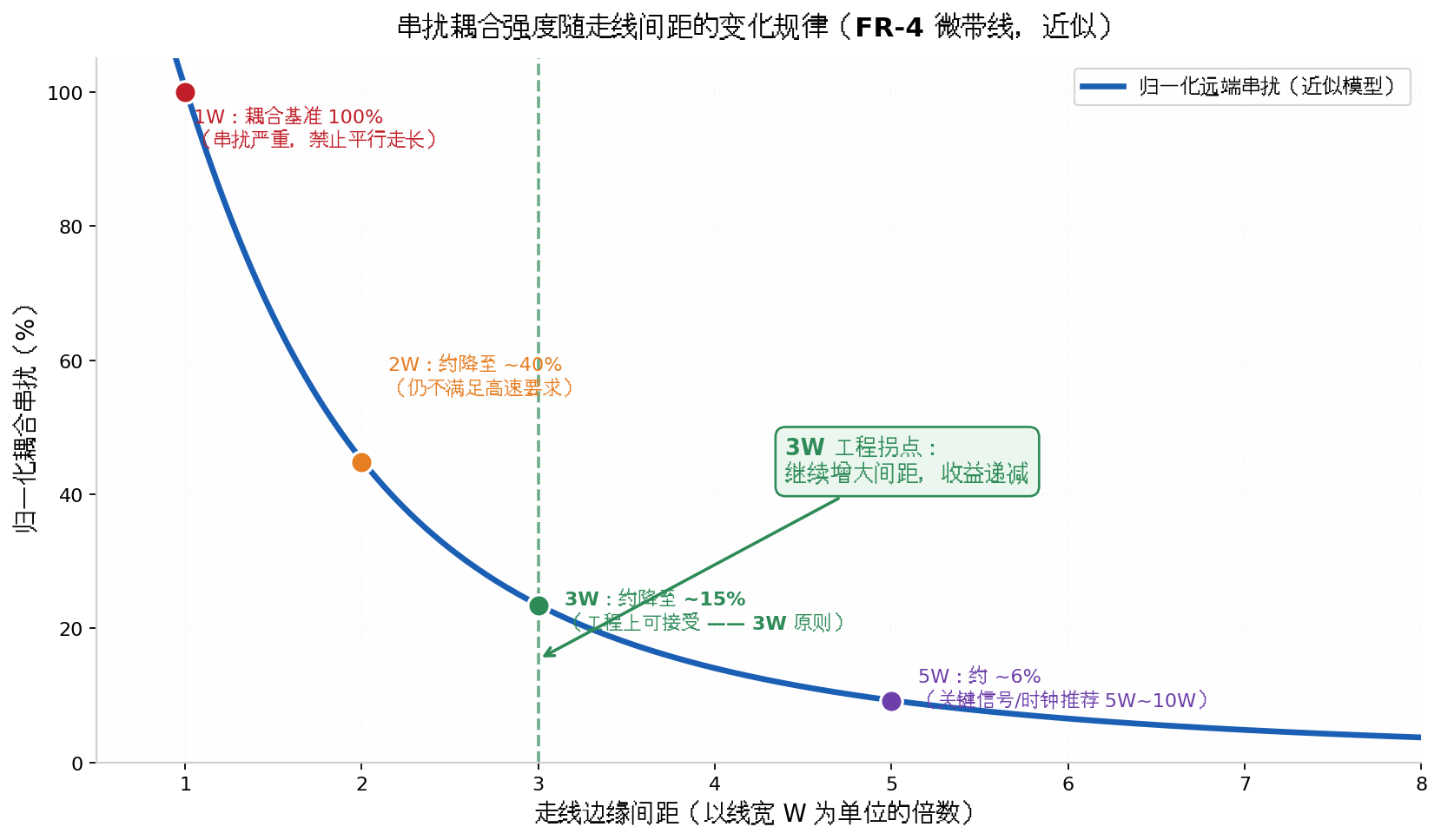

归一化远端串扰从 1W 间距时的 100% 降至约 15% 量级；
继续拉大间距（4W、5W），串扰仍在下降，但收益迅速递减，同时布线密度代价急剧上升。

3W 正是"串扰抑制效果"与"布线密度代价"之间的工程拐点（Knee Point）------这就是这条经验法则几十年长盛不衰的原因。

2.3 近端串扰与远端串扰

类型	位置	特征	对 3W 的意义
近端串扰 NEXT	受害线靠近干扰源驱动端的一端	幅度近似恒定，与耦合长度关系弱	拉开间距直接降低
远端串扰 FEXT	受害线远离驱动端的一端	与耦合长度和边沿速率成正比	间距 + 缩短并行长度双管齐下

关键认知：间距只是变量之一，平行走线的耦合长度同样致命。100 mil 平行走线的串扰与 1000 mil 平行走线完全不是一个量级。

三、细节深拆：关于 3W 你必须知道的 6 个要点

要点 1：3W 指"边缘间距"，不是"中心距"

这是最常见的误读。

正确定义 ：两条走线的铜皮边缘到边缘的距离 ≥ 3W；
换算为中心距：中心距 = 3W（边缘距）+ W（半宽×2）= 4W；
部分资料直接写"中心距 3W"，对应边缘距只有 2W------约束松了一档，高速场景下不够用。

经验算例：线宽 W = 6 mil，则边缘间距 ≥ 18 mil，中心距 ≥ 24 mil。

要点 2：W 取自阻抗计算，不是随便画的

线宽 W 通常由目标阻抗（如 50Ω 单端、90Ω/100Ω 差分）和叠层决定。也就是说，先定叠层 → 算线宽 → 才能定 3W 间距。不同阻抗、不同叠层下，同一块板的 3W 值是不同的。

要点 3：介质厚度 H 才是幕后主角

串扰的强弱本质上取决于 W/H（线宽与介质厚度之比）：

走线离地平面越近（H 小），场越集中，串扰越小，此时 3W 的效果越好；
厚介质（H 大）时场更发散，可能需要 4W~5W 才能达到同样的抑制水平；
带状线（Stripline，夹在两个地平面之间）的场被上下平面"夹住"，天然比微带线串扰低，间距要求可适当放宽。

要点 4：必须配合完整的参考平面

3W 原则成立的前提是：走线下方有连续、完整的参考地平面。

若走线跨过平面分割缝，回流路径被切断，环路电感暴增，此时即使满足 10W 间距，EMI 依然会失控；
高速信号换层时，必须在过孔旁放置回流地孔（Stitching Via）。

要点 5：平行长度与间距的"组合拳"

工程中用"耦合长度 × 间距"联合评估风险：

平行耦合长度	间距要求
< 500 mil（约 12.7 mm）	满足 3W 即可
500 ~ 1500 mil	建议 ≥ 4W
> 1500 mil（约 38 mm）	≥ 5W，或换层/垂直走线切断耦合

实在绕不开时，让相邻层走线方向互相垂直（一层横向、一层纵向），也是降低耦合的经典手段。

要点 6：3W 不适用于差分对内部

差分对（USB、PCIe、LVDS 等）内部两根线要紧耦合 （间距由差分阻抗决定，通常远小于 3W），靠差模传输、共模抑制天然抗干扰。3W 用于差分对与外部其他信号之间（常取 4W~5W 或按差分间距的倍数约束）。

四、应用场景：不同信号该离多远

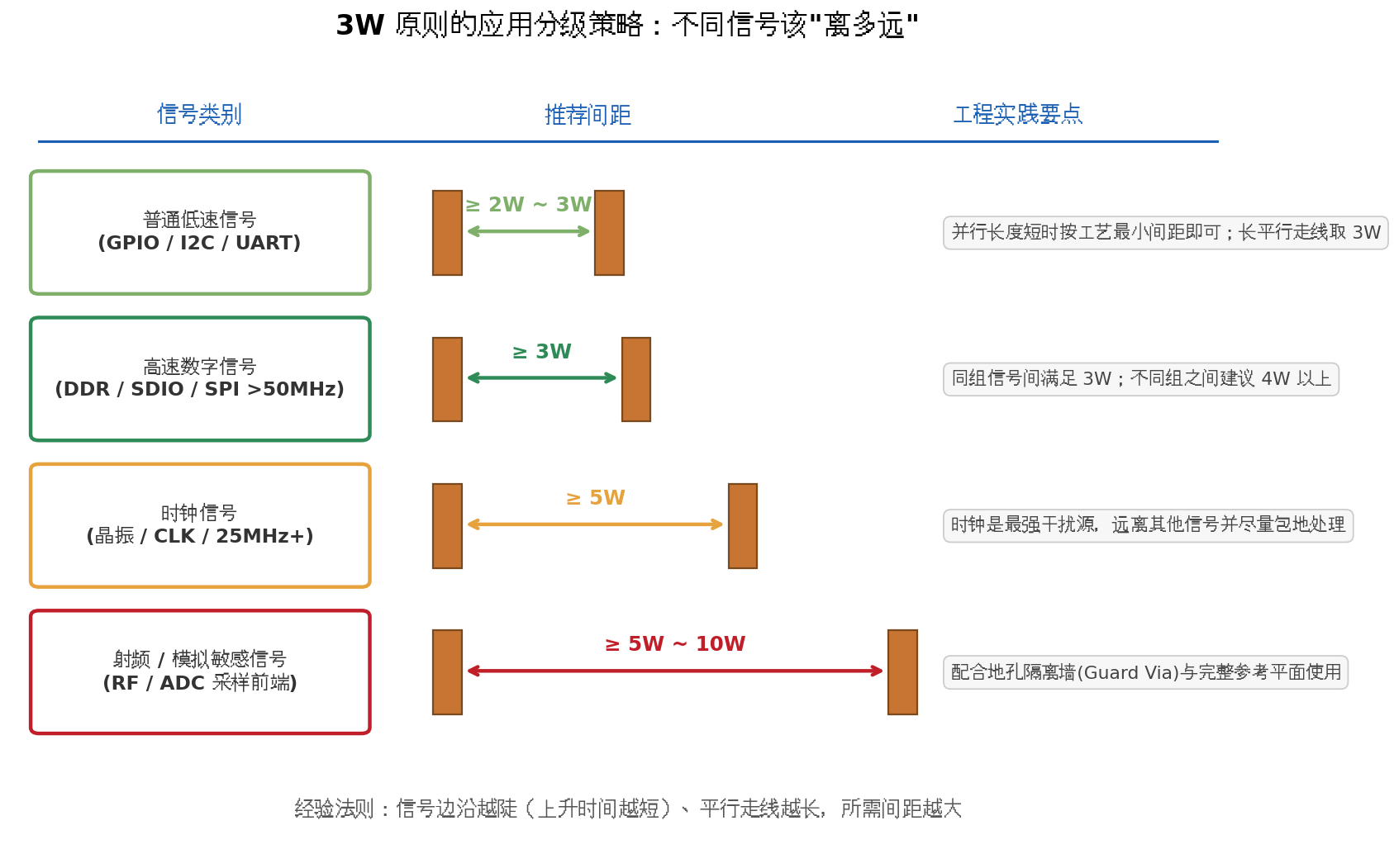

3W 是"通用基线"，不是所有信号的"一刀切"标准。实际项目按信号敏感程度分级：

4.1 典型场景应用要点

场景 A：时钟信号（最强干扰源）

晶振、时钟缓冲器输出对其他信号 ≥ 5W，关键时钟建议 10W；
时钟线两侧包地 + 地孔墙（间距 ≤ λ/20，工程上常用 1~2 mm 孔距）；
晶振下方不走任何信号线，外壳接地。

场景 B：DDR 并行总线

数据线组内：满足 3W（等长要求优先，蛇形线自身间距也要 ≥ 3W，防止"自串扰"）；
数据组与地址/命令组之间：≥ 4W；
DDR 区域与其他电路（电源、音频）之间：≥ 5W 或用地带隔离。

场景 C：模拟/数字混合板

ADC 前端、运放输入等敏感模拟走线，与数字信号 ≥ 5W~10W；
模拟区与数字区分地（单点连接），模拟走线严禁跨分割；
必要时用接地铜皮做"护城河"隔离。

场景 D：开关电源（DC-DC）

SW 开关节点、电感回路是强 dI/dt 干扰源，与反馈采样线（FB）间距 ≥ 5W；
FB 走线细而短，远离开关节点，必要时包地。

五、工具落地：EDA 规则设置与仿真验证

5.1 在主流 EDA 工具中设置 3W 规则

Altium Designer

Design → Rules → Electrical → Clearance，新建 Clearance 规则；
用查询语句限定作用对象，例如：
复制代码
```
InNetClass('HighSpeed') And InNetClass('HighSpeed')
```
将最小间距设为 3 倍线宽（如 W=0.15 mm，则 Clearance = 0.45 mm）；
配合 High Speed → Matched Lengths、Parallel Segment 规则，直接限制平行耦合长度上限。

Cadence Allegro

在 Constraint Manager 中按 Net Class / Region 设置 Line to Line Spacing；
支持区域规则（Region Rule）：在 BGA breakout 区等密集处放宽，在总线区收紧到 3W；
可对 Net 设置 Max Parallelism（最大平行长度）属性，实现"间距 + 长度"联合约束。

KiCad

文件 → 电路板设置 → 设计规则 → 约束，按网络类（Net Class）设置间隙；
新建 HighSpeed 网络类，Clearance 设为 3W，把高速网络加入该类。

PADS

设置 → 设计规则，按网络/类设置 Clearance；高速规则中可设 Parallelism 限制。

5.2 仿真验证工具

3W 是经验规则，关键网络建议用仿真兜底：

工具	用途
HyperLynx（Siemens）	布线前串扰预估（LineSim）、布线后批量串扰扫描（BoardSim）
Sigrity（Cadence）	与 Allegro 联动的串扰/EMI 分析
ADS / SiWave	提取走线 S 参数，精确评估耦合
免费方案：openEMS / 2D 场求解器	快速估算给定叠层下的耦合量级

仿真目标参考值：关键受害线上的串扰噪声 < 信号摆幅的 3%~5%（或按接收端噪声裕量的 1/3 分配）。

六、工程实践：流程、案例与检查清单

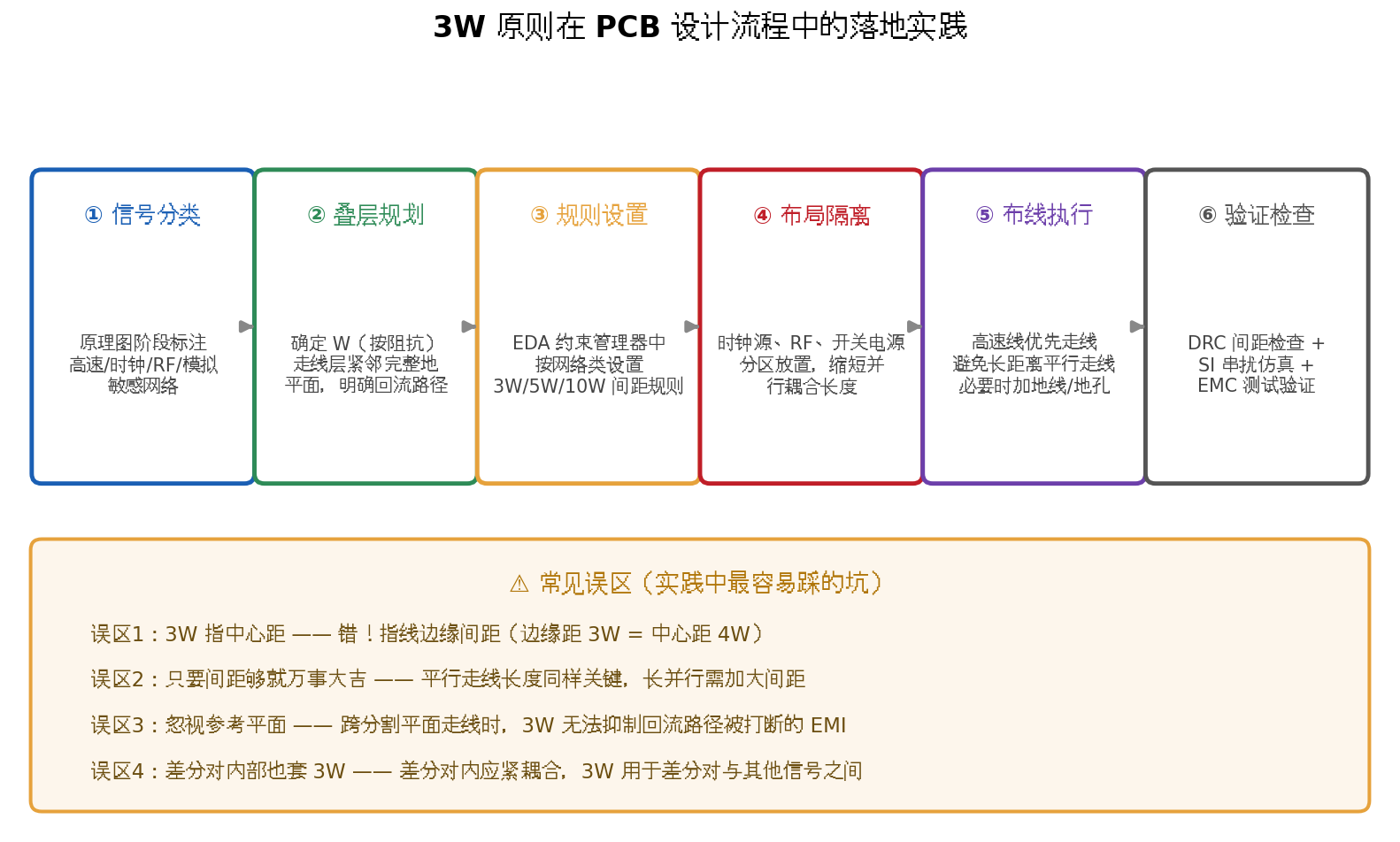

6.1 3W 原则的落地流程

6.2 实战案例：四层板 DDR3 设计

板级条件：四层板，叠层为 SIG / GND / PWR / SIG，表层介质厚度 4 mil，DDR3-800。

阻抗计算：目标单端 50Ω，算得表线宽 W ≈ 7 mil；
定规则：3W 原则 → 数据线与数据线边缘间距 ≥ 21 mil；数据组对地址组 ≥ 28 mil（4W）；
等长蛇形线：蛇形线段自身平行间距同样 ≥ 21 mil（防止同网络自耦合导致等长失效）；
验证：HyperLynx 布线后串扰扫描，最大受害线噪声 38 mV（信号摆幅 1.5 V，占比 2.5%），达标。

反例教训：某项目晶振 25 MHz 时钟线与复位线以 1.5W 间距并行 2 cm，复位线上耦合出周期性尖峰，导致 MCU 偶发复位。整改方案：间距拉大至 5W + 时钟包地，故障消失。

6.3 布线审查检查清单（Checklist）

所有高速网络是否已归入专用 Net Class 并设置 3W 规则？
时钟、RF 信号是否满足 5W 以上，并有包地措施？
走线下方参考平面是否连续？有无跨分割走线？
平行走线长度是否受限（≤ 500 mil 或按规范）？
蛇形等长线的自身间距是否满足 3W？
差分对对外间距是否满足要求？对内是否误用了 3W？
相邻层走线是否尽量正交？
DRC 间距检查、SI 串扰仿真是否已通过？

七、常见误区与速查表

7.1 四大误区

"3W 是中心距" ------ 错误。3W 指 边缘间距（对应中心距 4W）；
"间距够了就万事大吉" ------ 平行耦合长度同样是决定性变量，长并行必须加大间距或切断耦合；
"3W 可以替代参考平面管理" ------ 跨分割平面走线时回流路径被切断，再大的线距也救不回来；
"差分对内部也套 3W" ------ 差分对内应紧耦合，3W 只约束差分对与外部信号。

7.2 一页速查表

项目	推荐值
通用高速信号线间距	≥ 3W（边缘距），中心距 4W
时钟 / RF / 敏感模拟	≥ 5W ~ 10W + 包地
平行走线长度	≤ 500 mil 为宜，越长间距越大
串扰验收参考	受害线噪声 < 摆幅 3%~5%
前提条件	完整参考平面 + 受控阻抗叠层
例外	差分对内部紧耦合，不适用 3W

结语

3W 原则是一条 "经验而不随意" 的设计法则：它的背后是电磁场分布的物理规律（约 70% 场集中于 3W 区域内），它的价值在于把复杂的串扰问题转化为一条可执行、可检查的布线规则。真正的工程实践中，应把它放在 "叠层规划 → 规则约束 → 布局隔离 → 布线执行 → 仿真验证 " 的完整流程中使用，并牢记：间距、耦合长度、参考平面三者缺一不可。
