ArcGIS JS 基础教程（30）：体元系列 - 体元切片 VoxelSlice
零、写在前面
📌 本系列教程完整目录 ：ArcGIS JS 系列基础教程（100个项目常用热门功能）
💡 在线示例 ：完整可运行的 HTML 示例，无需任何环境配置，可直接在浏览器中打开体验
🗂️ 专栏导航 ：收藏 + 关注，专栏文章第一时间送达
❤️ 一键三连：点赞 + 评论 + 收藏
一、功能介绍
VoxelSlice（体元切片）沿一个无限平面裁剪体数据体积，得到一个可渲染的凸壳（convex shell）。它常用于：
- 把庞大的三维体数据"切开"，只展示某一截面（如某一高度层、某一经度面）的标量场，方便观察内部结构；
- 定义感兴趣区域（Area of Interest），屏蔽与当前分析无关的体素。
参考：VoxelSlice API | VoxelVolumeStyle API | 官方示例 Create area of interest for VoxelLayer
⚠️ 关键概念 ：
VoxelSlice的point是体素空间坐标 （基于VoxelVolume.sizeInVoxels的索引[x, y, z]），不是经纬度等地理坐标 。这正是它区别于普通Slice分析工具的地方。
二、功能实现
2.1 创建并添加切片
切片由 VoxelSlice 构造，最终装入 VoxelVolumeStyle.slices 这个 Collection 集合中：
javascript
const VoxelSlice = await $arcgis.import("@arcgis/core/layers/voxel/VoxelSlice.js");
voxelLayer.when(() => {
const vol = voxelLayer.getVolume(null); // VoxelVolume（只读元信息）
const volSize = vol.sizeInVoxels; // 体素空间尺寸 [x, y, z]
const volumeStyle = voxelLayer.getVolumeStyle(null); // VoxelVolumeStyle
voxelLayer.enableSlices = true; // 启用切片可视化
// 水平切片：位于中间高度
const hSlice = new VoxelSlice({
orientation: 0,
tilt: 0,
point: [0, 0, Math.floor(volSize[2] / 2)]
});
volumeStyle.slices.add(hSlice); // 添加进集合即可渲染
});2.2 切片的三个核心属性
| 属性 | 类型 | 说明 |
|---|---|---|
orientation |
number |
切片平面的方向角（单位：度） |
tilt |
number |
切片平面的倾斜角（单位：度） |
point |
[number,number,number] |
切片平面经过的一个点，以 sizeInVoxels 体素空间坐标 [x, y, z] 指定 |
此外还有 enabled（是否启用，默认 true）与 label（标签文本）。
2.3 管理集合（增删改）
slices 是一个 Collection<VoxelSlice>，支持标准集合操作：
javascript
// 新增
volumeStyle.slices.add(new VoxelSlice({ orientation: 270, tilt: 90, point: [midX, 0, 0] }));
// 移除最末
volumeStyle.slices.removeAt(volumeStyle.slices.length - 1);
// 实时修改已有切片（无需重新加载）
const s = volumeStyle.slices.getItemAt(0);
s.orientation = 45; // 立即生效
s.tilt = 30;
s.point = [128, 64, 89];也可整体替换：
volumeStyle.slices = [sliceA, sliceB];
三、功能应用
| 应用场景 | 实现要点 |
|---|---|
| 单一高度层展示 | orientation:0, tilt:0, point:[0,0,z]，z 取中间体素索引 |
| 东西向剖面 | orientation:270, tilt:90, point:[midX,0,0] |
| 感兴趣区域裁剪 | 将 point 设在关注体素附近，组合多个切片 |
| 交互式探查 | 滑块绑定 getItemAt(i).orientation/tilt/point 实时更新 |
四、核心代码
📦 完整代码 已保存至
sample/lesson32_voxel_slice.html，可直接在浏览器打开。
html
<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>第32课：VoxelSlice 体元切片</title>
<link rel="stylesheet" href="https://js.arcgis.com/5.0/esri/themes/light/main.css">
<script type="module" src="https://js.arcgis.com/5.0/"></script>
<style>
* { margin: 0; padding: 0; box-sizing: border-box; }
body { font-family: "Microsoft YaHei", sans-serif; }
#mapContainer { width: 100vw; height: 100vh; }
.page-title {
position: absolute; top: 20px; left: 50%; transform: translateX(-50%);
background: rgba(255,255,255,0.95); padding: 10px 24px; border-radius: 6px;
font-size: 18px; font-weight: bold; z-index: 100;
box-shadow: 0 2px 8px rgba(0,0,0,0.15);
}
.control-panel {
position: absolute; top: 80px; right: 20px;
background: rgba(255,255,255,0.95); padding: 16px; border-radius: 8px;
box-shadow: 0 2px 12px rgba(0,0,0,0.15);
z-index: 100; min-width: 320px;
}
.control-panel h3 { margin: 0 0 8px 0; font-size: 14px; color: #333; }
.section { margin-bottom: 12px; padding-bottom: 10px; border-bottom: 1px solid #eee; }
.section:last-child { border-bottom: none; margin-bottom: 0; }
.btn-row { display: flex; gap: 8px; flex-wrap: wrap; margin-top: 6px; }
.btn-row button {
flex: 1; min-width: 60px; padding: 6px 0;
border: 1px solid #d9d9d9; border-radius: 4px;
background: white; cursor: pointer; font-size: 12px;
}
.btn-row button:hover { border-color: #1890ff; color: #1890ff; }
.btn-row button.on { background: #1890ff; color: white; border-color: #1890ff; }
.slider-row { margin-top: 8px; font-size: 12px; color: #333; }
.slider-row label { display: flex; justify-content: space-between; margin-bottom: 2px; }
.slider-row .v { color: #1890ff; font-weight: bold; }
.slider-row input[type=range] { width: 100%; }
.info-card {
margin-top: 10px; padding: 10px 12px;
background: #f0f5ff; border-radius: 6px;
border-left: 3px solid #1890ff; font-size: 12px; line-height: 1.6;
}
.info-card .val { font-weight: bold; color: #1890ff; }
.status-text {
position: absolute; bottom: 20px; left: 50%; transform: translateX(-50%);
background: rgba(0,0,0,0.7); color: white; padding: 8px 20px;
border-radius: 20px; font-size: 13px; z-index: 100; pointer-events: none;
white-space: nowrap;
}
</style>
</head>
<body>
<h1 class="page-title">第32课：VoxelSlice 体元切片</h1>
<div class="control-panel">
<div class="section">
<h3>➕ 添加切片（VoxelSlice）</h3>
<div class="btn-row">
<button id="btnAddH">水平切片</button>
<button id="btnAddV">垂直切片</button>
<button id="btnRemove">移除最末</button>
</div>
</div>
<div class="section">
<h3>🎯 选中切片</h3>
<div class="btn-row">
<button id="btnPrev">上一个</button>
<button id="btnNext">下一个</button>
<button id="btnEnable" class="on">切片已启用</button>
</div>
</div>
<div class="section">
<h3>⚙️ 切片参数（选中项）</h3>
<div class="slider-row">
<label>方向 orientation<span class="v" id="valOri">0°</span></label>
<input type="range" id="rngOri" min="0" max="360" value="0">
</div>
<div class="slider-row">
<label>倾斜 tilt<span class="v" id="valTilt">0°</span></label>
<input type="range" id="rngTilt" min="0" max="180" value="0">
</div>
<div class="slider-row">
<label>位置 point.x<span class="v" id="valPos">0</span></label>
<input type="range" id="rngPos" min="0" max="100" value="0">
</div>
</div>
<div class="info-card">
<div>体素尺寸：<span class="val" id="volSize">加载中...</span></div>
<div>切片数量：<span class="val" id="sliceCount">0</span></div>
<div>选中索引：<span class="val" id="activeIdx">-</span></div>
</div>
</div>
<div class="status-text" id="statusText">VoxelSlice | 沿无限平面裁剪体数据</div>
<div id="mapContainer"></div>
<script type="module">
const Map = await $arcgis.import("@arcgis/core/Map.js");
const SceneView = await $arcgis.import("@arcgis/core/views/SceneView.js");
const VoxelLayer = await $arcgis.import("@arcgis/core/layers/VoxelLayer.js");
const VoxelSlice = await $arcgis.import("@arcgis/core/layers/voxel/VoxelSlice.js");
const getTianditu = await $arcgis.import("https://openlayers.vip/examples/resources/tianditu.js");
const vecLayers = getTianditu.default({ type: "vec_w" });
const map = new Map({ basemap: { baseLayers: [vecLayers.base, vecLayers.anno] } });
const view = new SceneView({
container: "mapContainer", map: map,
viewingMode: "local",
camera: { position: { longitude: -70, latitude: 18, z: 800000 }, heading: 0, tilt: 60 }
});
window.view = view;
const voxelLayer = new VoxelLayer({
url: "https://gs3d.geosceneonline.cn/server/rest/services/Hosted/VoxelPM10/SceneServer"
});
map.add(voxelLayer);
let volumeStyle = null; // VoxelVolumeStyle
let volSize = null; // sizeInVoxels: [x, y, z]
let activeIndex = 0; // 当前选中的切片索引
view.when(() => {
voxelLayer.when(() => {
const vol = voxelLayer.getVolume(null); // VoxelVolume（只读元信息）
volSize = vol.sizeInVoxels; // 体素空间尺寸
document.getElementById("volSize").textContent = volSize.join(" × ");
// 样式集合：切片通过 VoxelVolumeStyle.slices 管理
volumeStyle = voxelLayer.getVolumeStyle(null);
voxelLayer.enableSlices = true; // 启用切片可视化
// 默认添加一条水平切片（位于中间高度）
addSlice({ orientation: 0, tilt: 0, point: [0, 0, Math.floor(volSize[2] / 2)] });
// 再添加一条垂直切片（东西向，位于中间经度）
addSlice({ orientation: 270, tilt: 90, point: [Math.floor(volSize[0] / 2), 0, 0] });
view.goTo(voxelLayer.fullExtent, { duration: 2000 });
}).catch(err => {
document.getElementById("statusText").textContent = "加载失败";
console.error(err);
});
});
// 在体素空间内添加切片；point 坐标为 [x, y, z]（体素索引，非地理坐标）
function addSlice(props) {
const slice = new VoxelSlice(props);
volumeStyle.slices.add(slice);
activeIndex = volumeStyle.slices.length - 1;
syncControlsToActive();
updateInfo();
}
function updateInfo() {
document.getElementById("sliceCount").textContent = volumeStyle.slices.length;
document.getElementById("activeIdx").textContent =
volumeStyle.slices.length ? activeIndex : "-";
}
// 将选中切片的属性同步到滑块显示
function syncControlsToActive() {
if (!volumeStyle.slices.length) return;
const s = volumeStyle.slices.getItemAt(activeIndex);
document.getElementById("rngOri").value = s.orientation;
document.getElementById("rngTilt").value = s.tilt;
document.getElementById("rngPos").value = s.point[0];
document.getElementById("valOri").textContent = s.orientation + "°";
document.getElementById("valTilt").textContent = s.tilt + "°";
document.getElementById("valPos").textContent = s.point[0];
updateInfo();
}
document.getElementById("btnAddH").addEventListener("click", function () {
if (!volSize) return;
addSlice({ orientation: 0, tilt: 0, point: [0, 0, Math.floor(volSize[2] / 2)] });
document.getElementById("statusText").textContent = "已添加水平切片";
});
document.getElementById("btnAddV").addEventListener("click", function () {
if (!volSize) return;
addSlice({ orientation: 270, tilt: 90, point: [Math.floor(volSize[0] / 2), 0, 0] });
document.getElementById("statusText").textContent = "已添加垂直切片";
});
document.getElementById("btnRemove").addEventListener("click", function () {
const n = volumeStyle.slices.length;
if (n === 0) return;
volumeStyle.slices.removeAt(n - 1); // 移除最末切片
if (activeIndex >= volumeStyle.slices.length) {
activeIndex = Math.max(0, volumeStyle.slices.length - 1);
}
syncControlsToActive();
document.getElementById("statusText").textContent = "已移除最末切片";
});
document.getElementById("btnPrev").addEventListener("click", function () {
if (volumeStyle.slices.length === 0) return;
activeIndex = (activeIndex - 1 + volumeStyle.slices.length) % volumeStyle.slices.length;
syncControlsToActive();
});
document.getElementById("btnNext").addEventListener("click", function () {
if (volumeStyle.slices.length === 0) return;
activeIndex = (activeIndex + 1) % volumeStyle.slices.length;
syncControlsToActive();
});
document.getElementById("btnEnable").addEventListener("click", function () {
voxelLayer.enableSlices = !voxelLayer.enableSlices;
this.classList.toggle("on", voxelLayer.enableSlices);
this.textContent = voxelLayer.enableSlices ? "切片已启用" : "切片已禁用";
});
// 实时修改选中切片的属性：方向
document.getElementById("rngOri").addEventListener("input", function () {
if (!volumeStyle.slices.length) return;
const s = volumeStyle.slices.getItemAt(activeIndex);
s.orientation = Number(this.value);
document.getElementById("valOri").textContent = this.value + "°";
});
document.getElementById("rngTilt").addEventListener("input", function () {
if (!volumeStyle.slices.length) return;
const s = volumeStyle.slices.getItemAt(activeIndex);
s.tilt = Number(this.value);
document.getElementById("valTilt").textContent = this.value + "°";
});
// 移动选中切片在 x 轴上的位置（体素空间）
document.getElementById("rngPos").addEventListener("input", function () {
if (!volumeStyle.slices.length) return;
const s = volumeStyle.slices.getItemAt(activeIndex);
const p = s.point.slice();
p[0] = Number(this.value) * Math.floor(volSize[0] / 100);
s.point = p;
document.getElementById("valPos").textContent = p[0];
});
</script>
</body>

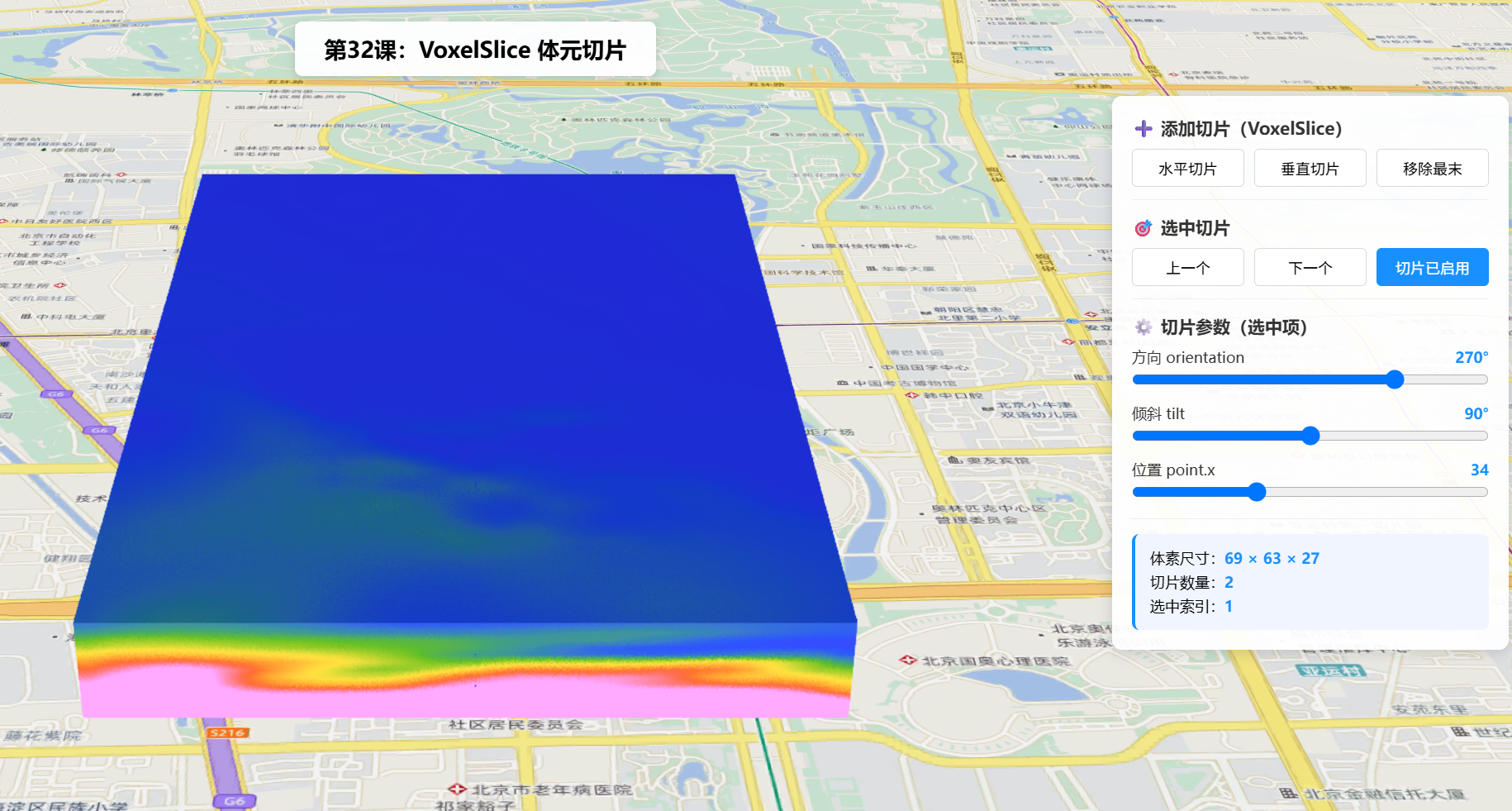

</html>五、在线示例
🔗 在线体验 ：https://southjor.github.io/arcgis-examples/lessons/lesson32.html
操作说明：
- 场景加载后默认添加一条水平切片与一条垂直切片。
- 点击
水平切片/垂直切片可追加切片，移除最末删除最后一条。- 通过
上一个/下一个选择切片，拖动滑块实时改变其orientation/tilt/point.x，观察截面变化。切片已启用切换voxelLayer.enableSlices，可整体开关切片渲染。
六、关键 API 说明
| API | 说明 |
|---|---|
new VoxelSlice(properties) |
构造单个切片，point 为体素空间 坐标 [x,y,z] |
voxelLayer.getVolume(null) |
返回 VoxelVolume（只读元信息，含 sizeInVoxels） |
voxelLayer.getVolumeStyle(null) |
返回 VoxelVolumeStyle，其 slices 为 Collection<VoxelSlice> |
volumeStyle.slices.add(slice) |
向集合添加切片并立即渲染 |
volumeStyle.slices.removeAt(i) / getItemAt(i) |
集合删除 / 读取，修改属性实时生效 |
voxelLayer.enableSlices |
是否启用切片可视化（默认 true） |
参考链接： VoxelSlice | VoxelVolumeStyle | 官方示例
七、系列导航
💡 小贴士 ：
VoxelSlice的point是体素索引 而非地理坐标------先用getVolume(null).sizeInVoxels拿到体素尺寸，再以[x,y,z]取其中点，就能稳定切在体积中心。另外，切片在renderMode: "volume"下也有效，不局限于surfaces模式。
