电场能
电容 是一种能够储存电荷和电能的电子元件，它由两个相互靠近的导体中间夹一层绝缘介质组成，通电时可以积累电荷，断电后能缓慢释放电能，在电路中起到滤波、隔直流、通交流、稳压和储能的作用。
电容是衡量一个导体或导体系统（最常见的是由绝缘体隔开的两个导体，即电容器）储存电荷能力的物理量

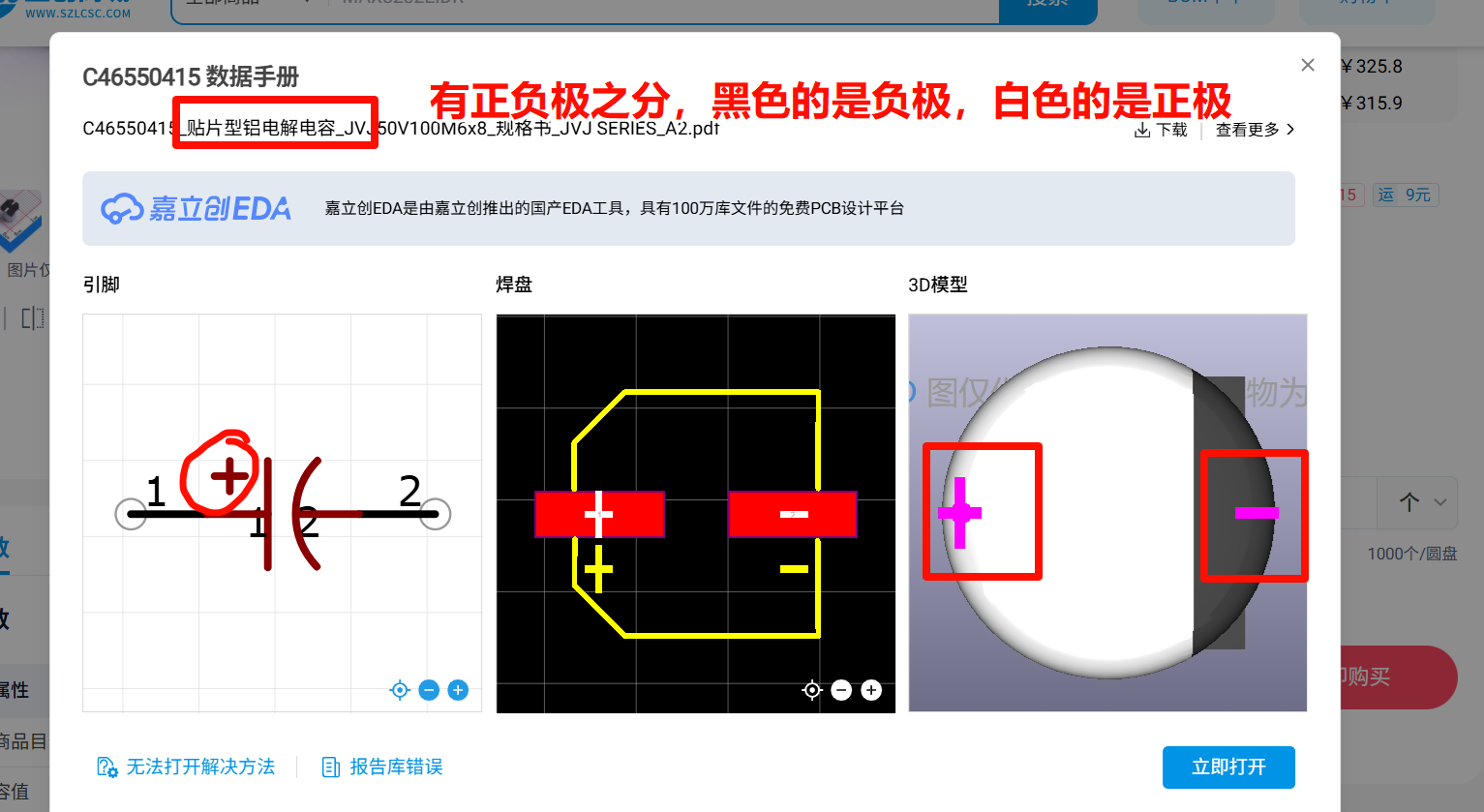

正负极判断
电容
储存电荷的能力。单位是法拉F，符号C
在水管系统中接入的一个储水罐或水塘。容值越大，体积越大、存储电荷的能力越强
F法拉 符号是C
-
毫法： 1 mF = 0.001 F = 10⁻³ F (不常用)
-
微法： 1 µF = 0.000001 F = 10⁻⁶ F (非常常用，如电解电容)
-
纳法： 1 nF = 0.000000001 F = 10⁻⁹ F (非常常用，如瓷片电容、薄膜电容)
-
皮法： 1 pF = 0.000000000001 F = 10⁻¹² F (非常常用，如小容量高频电容)
电容定义式：
体积越大，容值越大
\\boldsymbol{Q=C\\cdot U
-
Q：极板储存电荷量，单位 库仑 (C)
-
C：电容容量，单位 法拉 (F)
-
U：电容两端电压，单位 伏特 (V)
物理含义：电容存储的电荷，等于电容值乘以两端电压。电压越高，电容上面储存的电荷就越多。

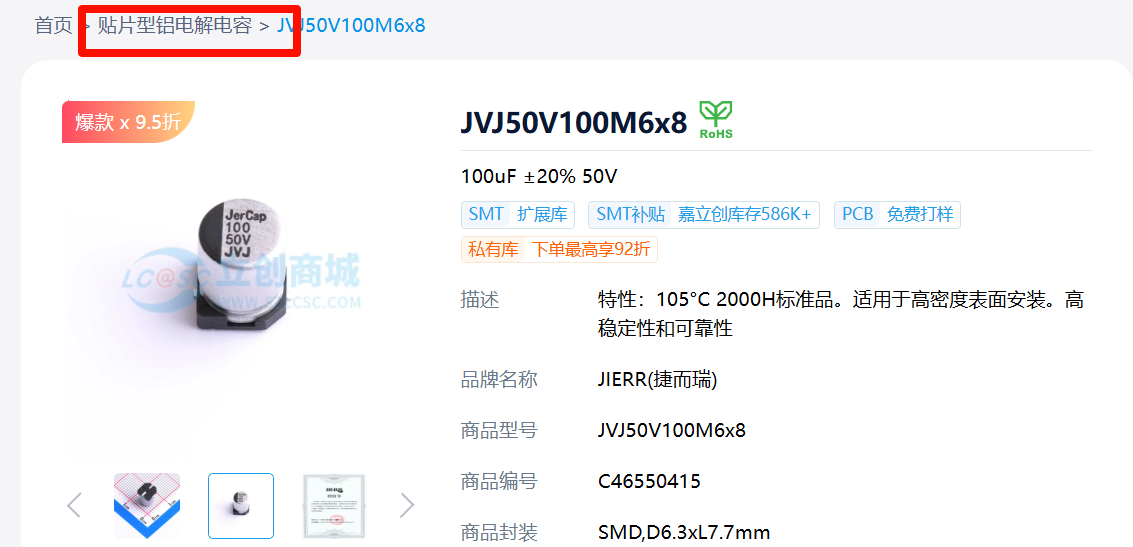

固态聚合物铝电解（固态电容）
特点：固态导电聚合物电解质，耐大纹波、寿命长、不会漏液
用途：主板、显卡、服务器开关电源
钽电容
特点：同容量体积远小于铝电解，漏电流小、稳定性好；
价格贵、耐压偏低，反接 / 过压极易起火
封装：黄色方块贴片为主
用途：精密仪器、车载、军工、小型设备电源稳压
万用表测电容
先放电，短接
1、万用表调整到电容的档位
2、红表笔接电容口，黑表笔接com口

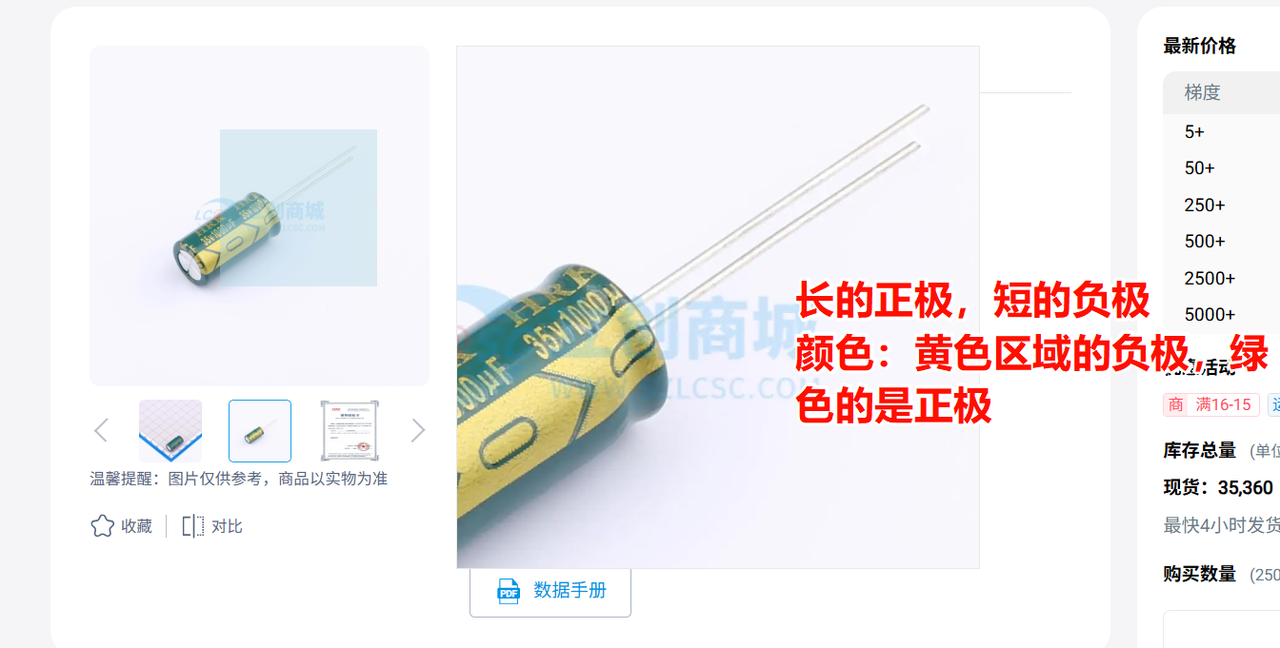

3、电容的正负极，长的正极、短的负极
4、红表笔接正极，黑表笔接负极，充电后可以查看对应的容值，具体看录音
电容的特性
信号：承载我们想要传递信息的电信号（电压 / 电流变化） 电路依靠电压高低、电流大小来传递指令、数据、采集到的物理量。-示波器观察
噪声：叠加在有用信号上、我们不想要的、随机 / 杂乱的电压 / 电流波动，属于干扰 噪声本身不带任何有效信息，会污染有用信号。
1、充电和放电功能
充电过程：以"电容+电源+led"电路为例 闭合开关瞬间：电源正极向电容正极板充正电，负极向负极板充负电，电路中有电流；极板电荷逐渐积累，极板间电压逐渐接近电源电压，电路电流逐渐减小。
- 充电结束：极板电压=电源电压，电流=0，电容相当于"开路"（隔直特性的本质）
放电过程：将充电后的电容与led，演示： 开关打开瞬间：电容极板电荷通过电阻释放，电路中有反向电流。
放电中：极板电荷减少，电压降低，电流逐渐减小至0
充电
电容的充电 是指 电容在电源作用下，两个极板上逐渐积累等量异种电荷的过程。
放电
电容的放电 是指 充电后的电容，通过外接回路释放极板上积累的电荷的过程

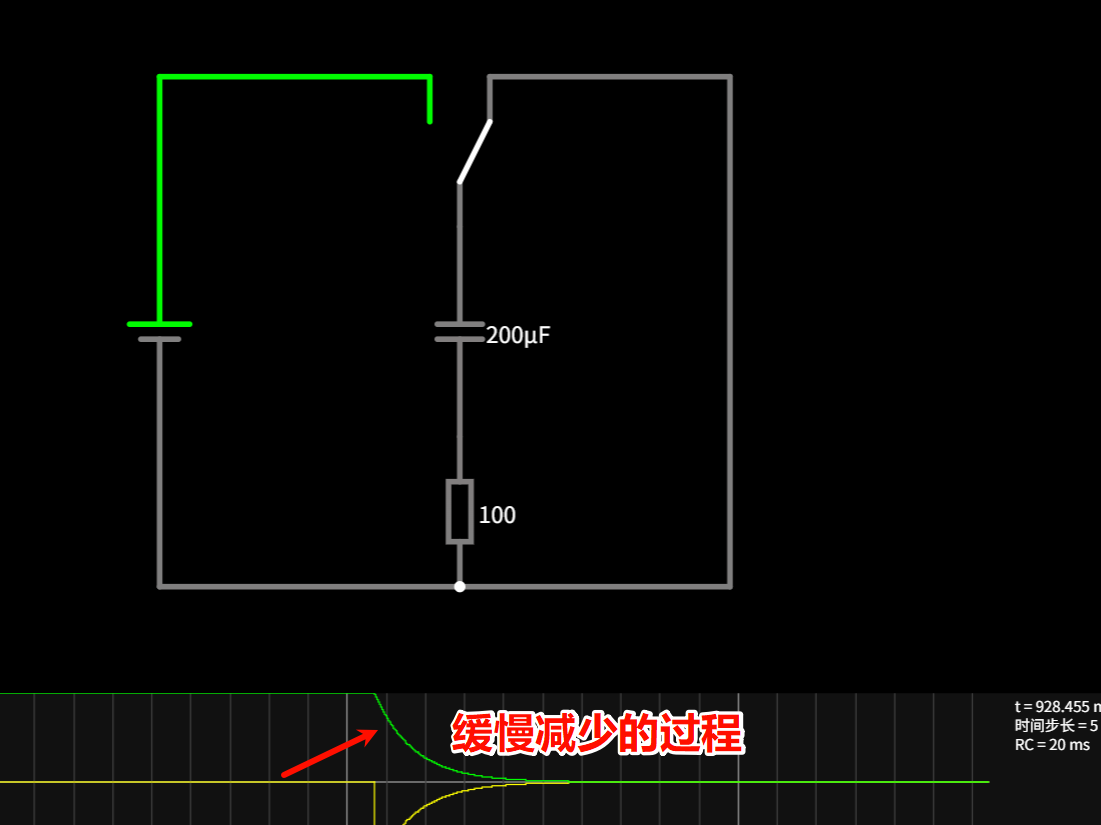

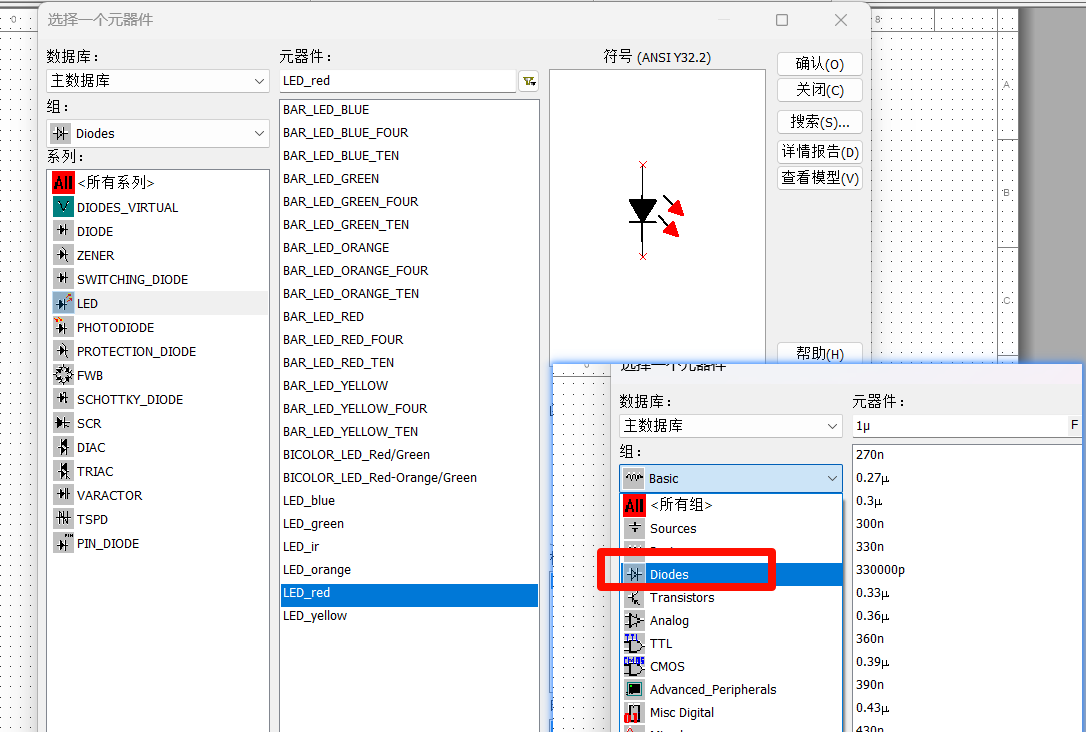

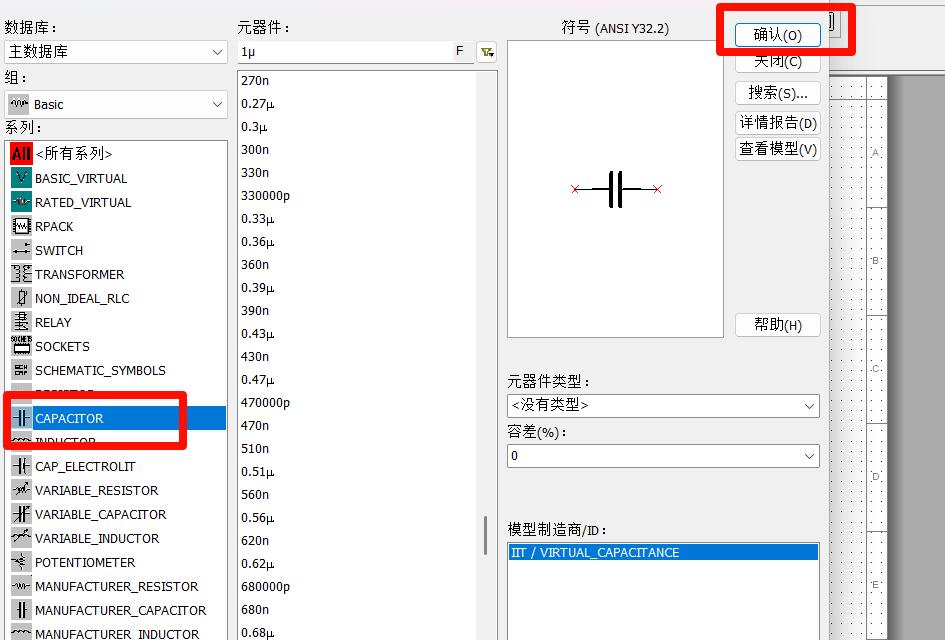

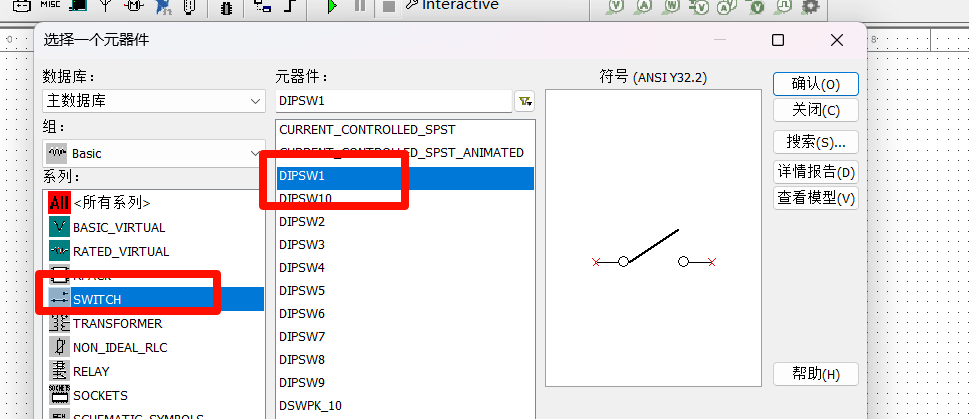

仿真

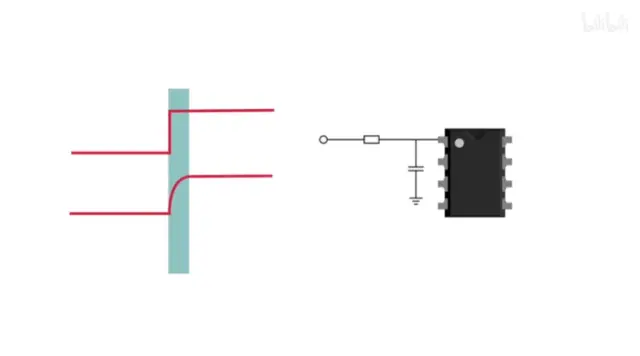

延时
从零充到90% 很快，从90%充满很慢
通过电容达到延时作用

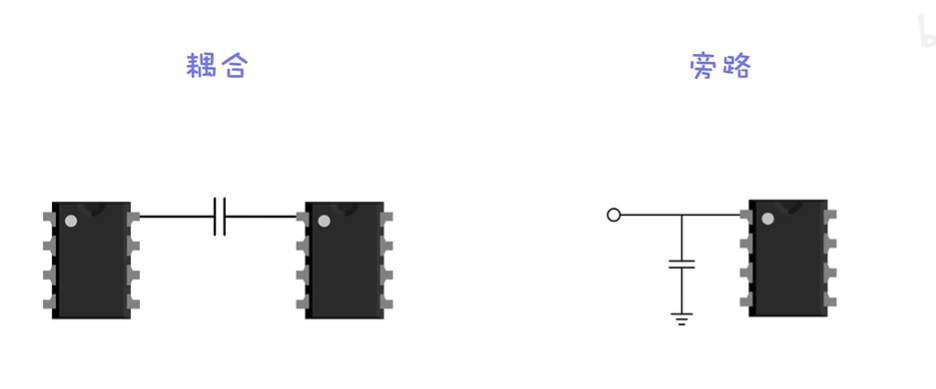

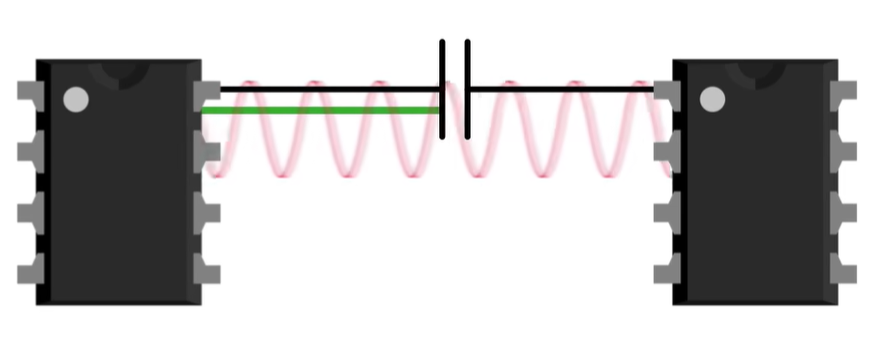

耦合
滤除了直流 ，让交流信号传递给后级电路，通过耦合电容的是有用的信号 ---过滤的作用

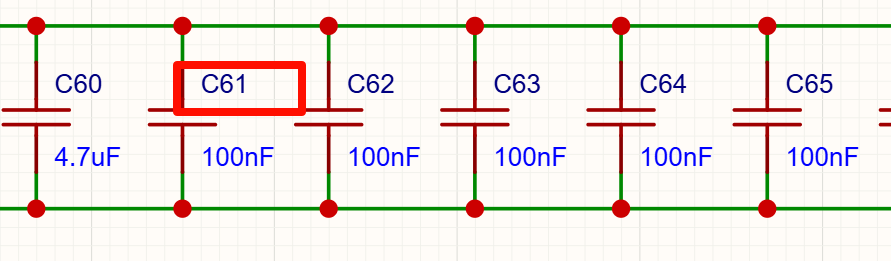

旁路
滤除高频交流信号
给芯片供电时加一个电容，高频干扰信号通过小电容流向地
电容所在的电路（旁路电路)与芯片必须紧靠 ，不然他们之间的距离太远会受噪声、电磁干扰影响
电容的串联和并联
-
电容并联：总容量相加。
-
公式：C总 = C1 + C2 + ... + Cn。
并联后容量变大。
-
电容串联：总容量变小。
-
公式：1/C总 = 1/C1 + 1/C2 + ... + 1/Cn。
2、电容通交流 阻直流
AC 交流电 DC 直流电

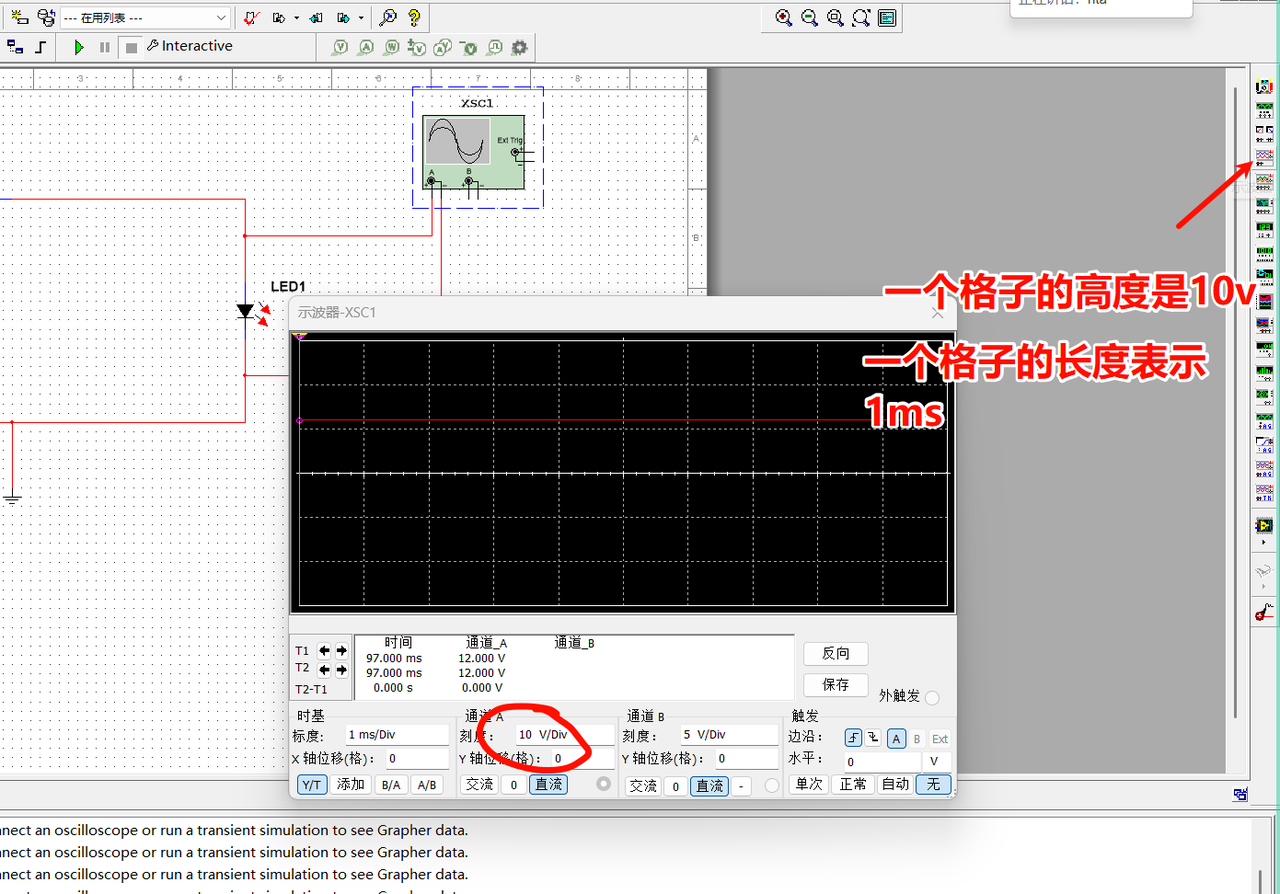

示波器
直流电

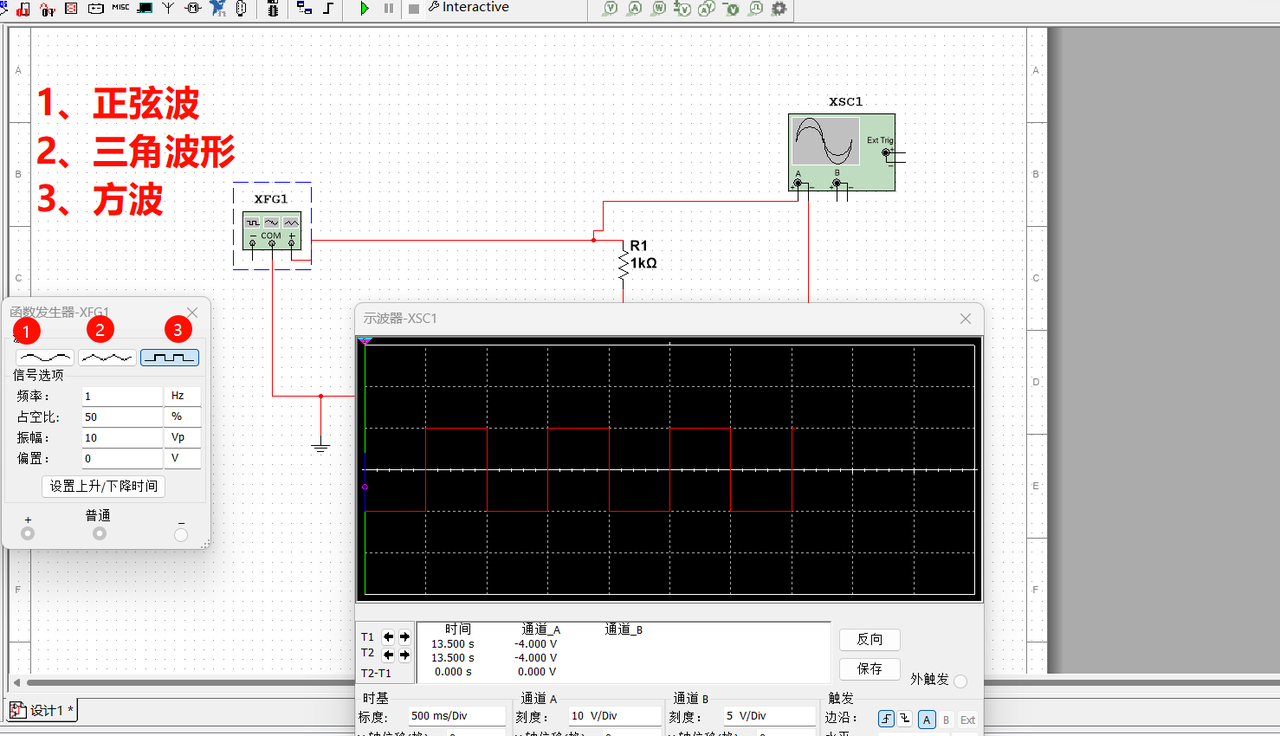

通过函数发生器，产生交流电波形
1、可以产生不同的波形
2、常见的波形：正弦波 、三角波、方波
3、频率：单位时间周期性变化次数

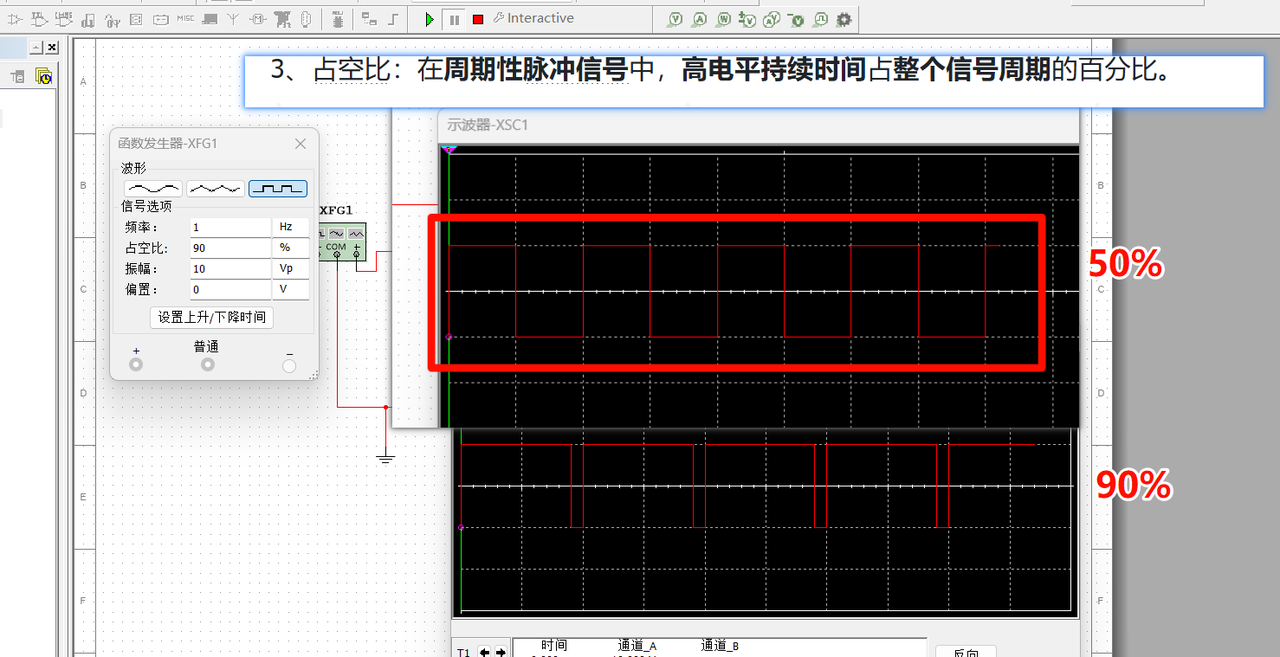

3、占空比：在周期性脉冲信号 中，高电平持续时间 占整个信号周期的百分比。
4、振幅：10vp 等于10v，-10v
5、偏置：调整上下位置
练习
1、观察交流电和直流电的波形
2、函数发生器观察交流电的波形

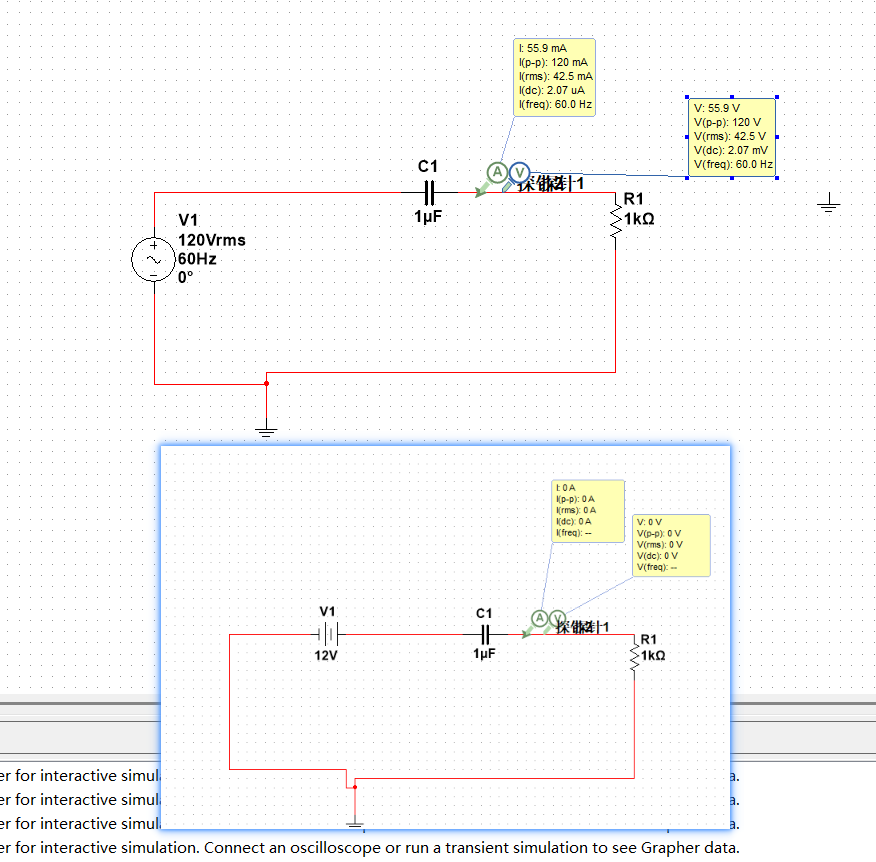

通过交流电，阻碍直流电
直流电的时候：
当两个极板上的电荷 "装满" 时（电容两端电压 = 电池电压），"水压平衡" 了 ------ 电池再也推不动更多电荷流向极板（就像水桶两边的水都满了，水流停止）
交流电的时候：
电容对交流不是 "真的让电流穿过"，而是通过 "反复充放电"，让电路中产生了持续的交流电流，看起来就是 "交流能过去"。
3、电容的容抗
容抗，顾名思义，就是电容对交流电的阻碍作用。
你可以把它想象成类似于电阻对电流的阻碍，但其物理本质和特性与电阻截然不同。
-
核心原理：电容是由两块极板中间夹着绝缘介质构成的。直流电无法通过电容，因为绝缘介质阻断了电荷的直接流动。但在交流电路中，由于电压的方向和大小在不断变化，它会对电容进行反复的充电和放电。这个充放电的过程，在电路外部看来，就好像有交流电流"通过"了电容一样。
-
阻碍的来源：容抗的阻碍作用，本质上来自于电容储存和释放电荷的能力。频率越低，电容充电到峰值电压的时间就越长，单位时间内电荷移动的速率（即电流）就越小，表现为阻碍大；频率越高，电容迅速充放电，单位时间内电荷移动的速率大，表现为阻碍小。
计算公式
X_C = \\frac{1}{2\\pi f C}
-
X_c 是容抗，单位是欧姆 (Ω)
-
\\pi是圆周率，约等于 3.14
-
f是交流电的频率，单位是赫兹 (Hz)
-
频率的基本单位是 赫兹（Hz） ，定义为每秒周期性变化的次数。
-
C 是电容值，单位是法拉 (F)。
频率越高，容抗越小
频率越低，容抗越大
直流电的时候，f频率为0，无限大
练习：
频率100hz、容值 1f、容抗值：0.0015欧姆
1、220v交流电，频率是100hz，电容值是1nf；求容抗是
Xc = 1/2ΠfC = 1/6.28*100*10的-9次方 =1592356欧姆
2、220v交流电，频率是10hz，电容值是1微法；求容抗是
Xc = 1/2ΠfC = 1/6.28*10*10的-6次方 =15923欧姆
4、电容两端的电压不能发生突变

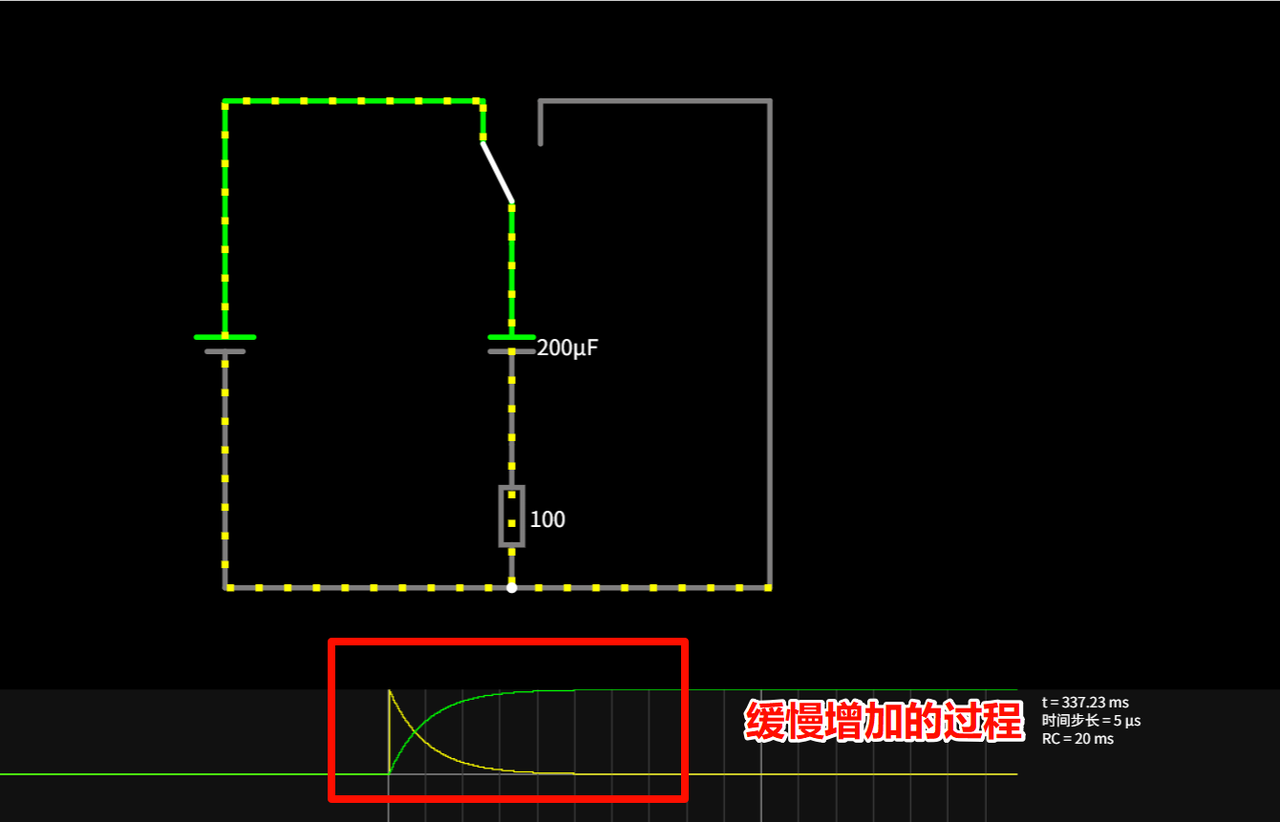

电容两端的电荷不是一下子全部添加进来的，释放的，缓慢增加的过程

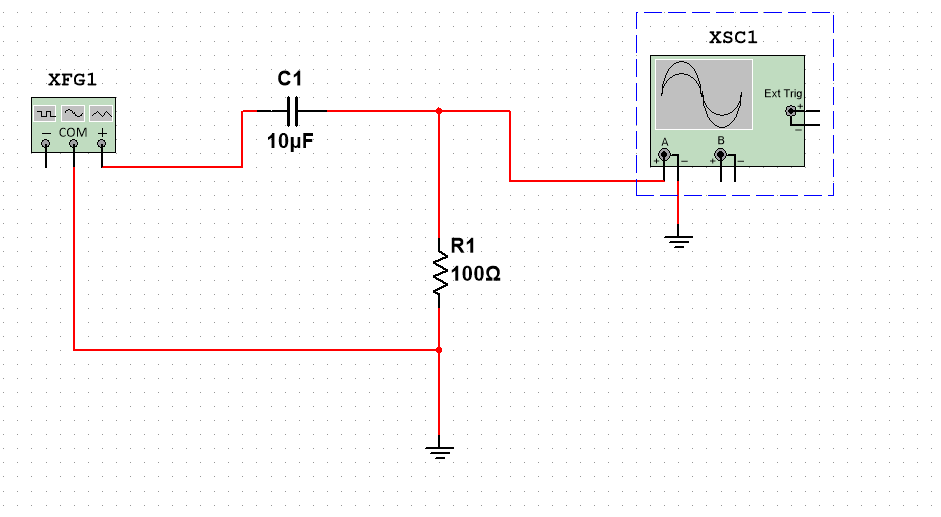

5、RC 高通滤波和低通滤波
RC-电阻和电容

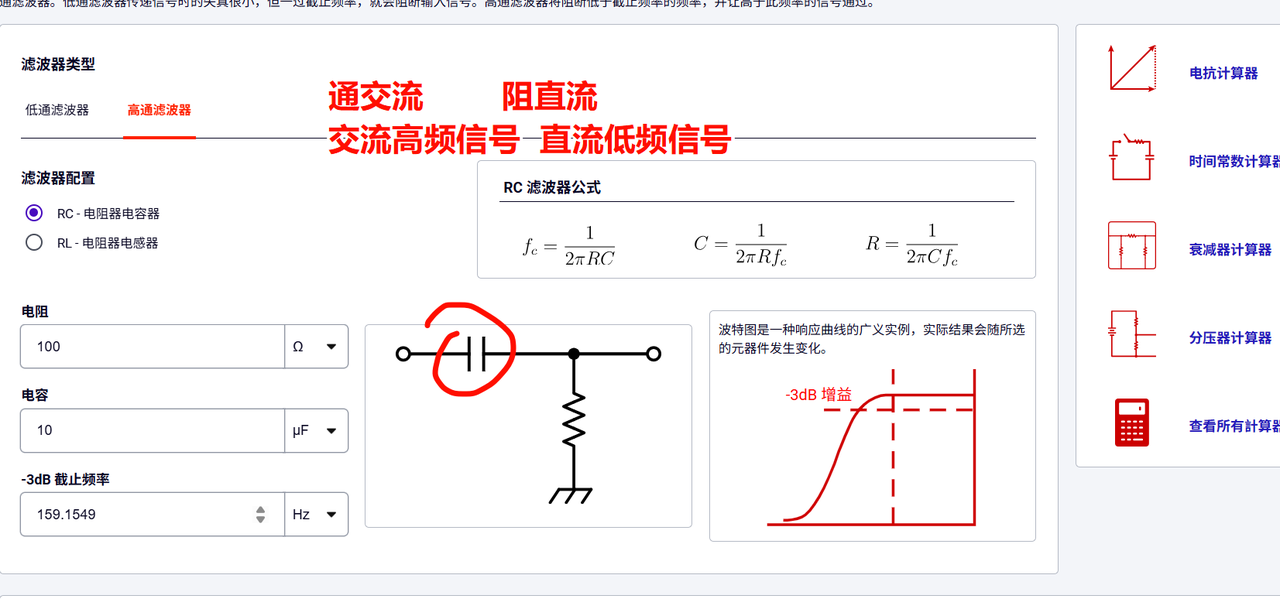

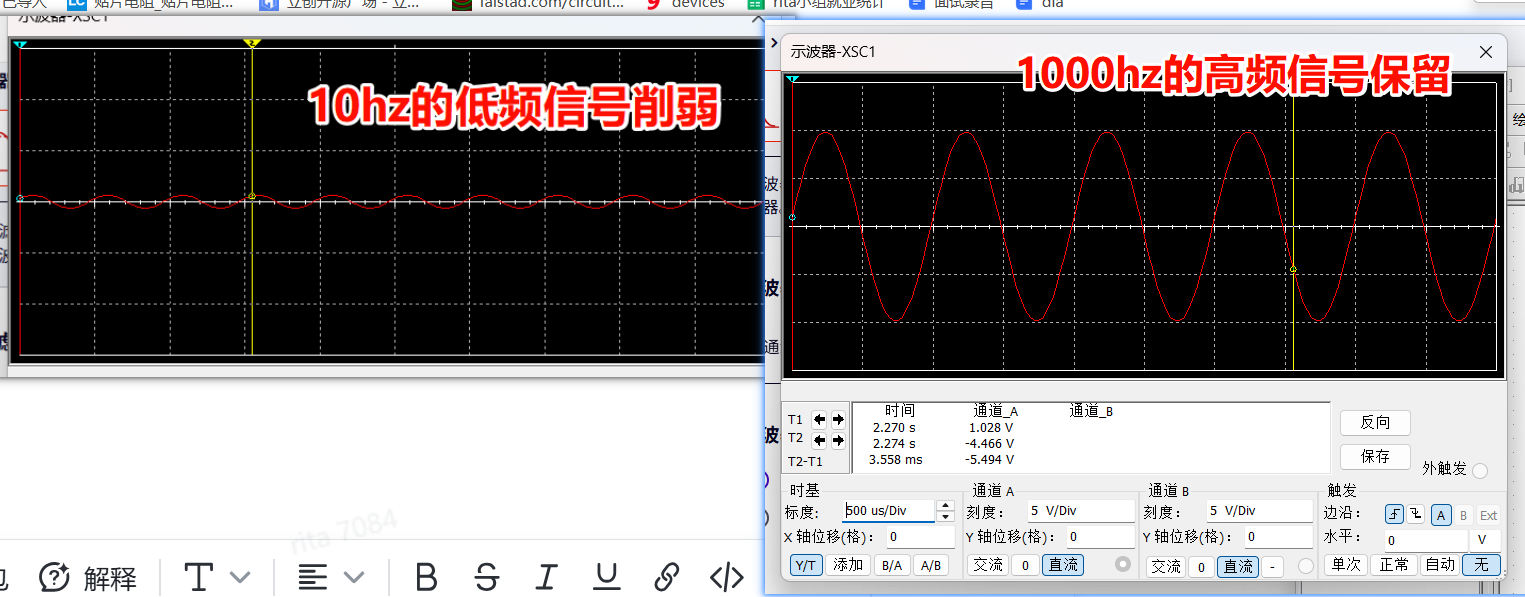

高通滤波 ：通高频，电阻和电容的容值，会有对应的截止频率，高于这个截止频率的信号会通过，低于这个截止频率的信号会被削弱
先电容，后电阻
低通滤波：通低频 ，电阻和电容的容值，会有对应的截止频率，低于这个截止频率的信号会通过，高于这个截止频率的信号会削弱
电阻再电容
作业

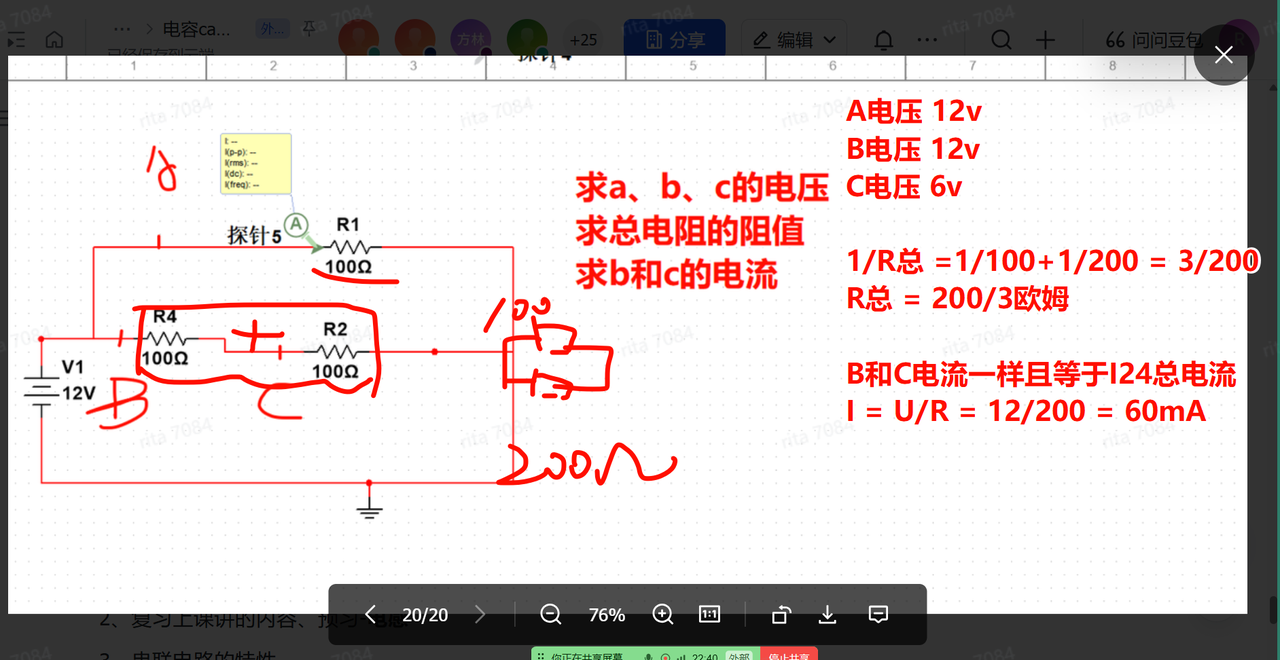

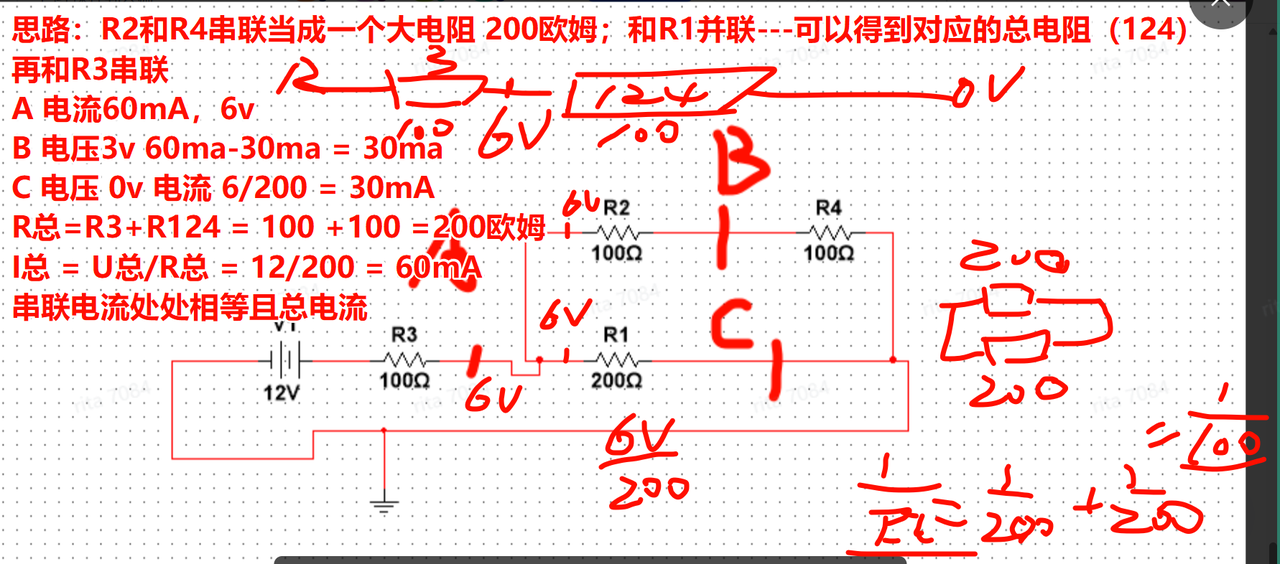

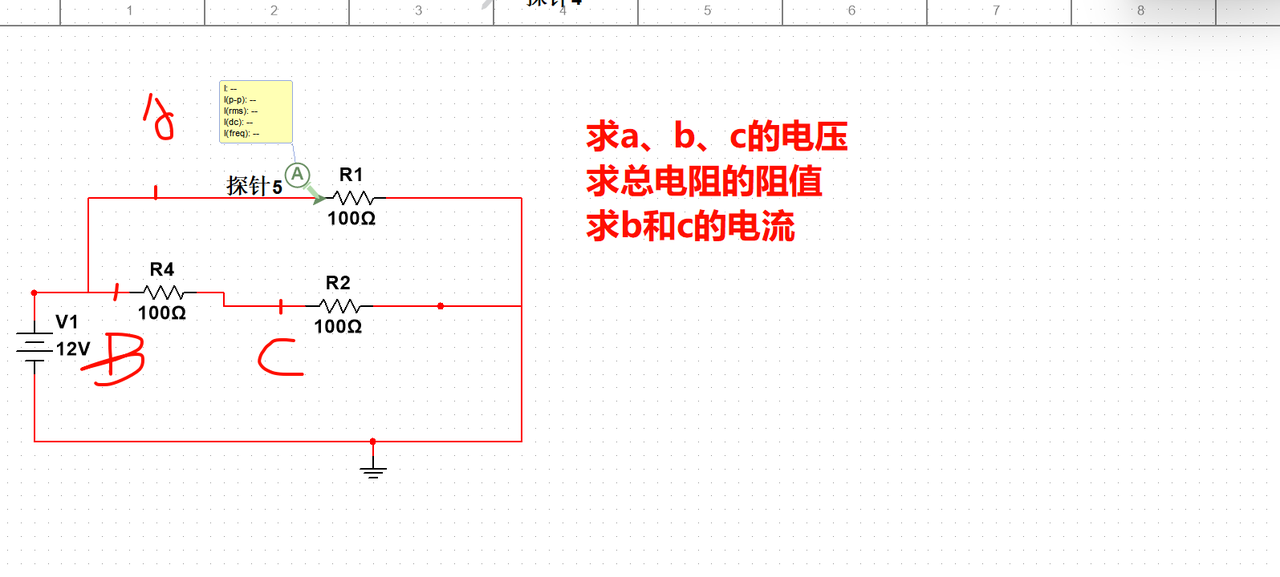

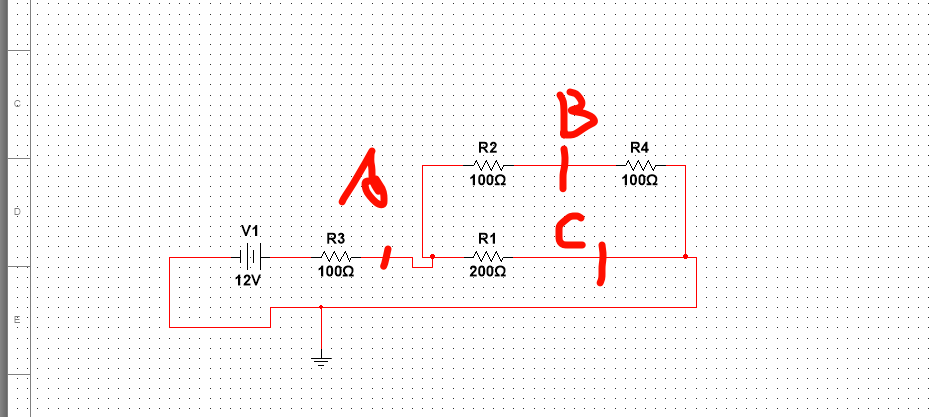

1、abc的电压和电流和总电阻
